主题035:表面辐射换热计算
一、引言
1.1 表面辐射换热的重要性
表面辐射换热是高温工程中热量传递的主要方式之一。与参与性介质辐射不同,表面辐射换热关注的是物体表面之间的辐射能量交换。在真空环境或稀薄气体中,表面辐射往往成为唯一的热量传递方式。
典型应用场景:
- 高温炉设计:优化工件与加热元件之间的辐射换热
- 航天器热控:轨道环境下的辐射散热与热平衡
- 太阳能系统:集热器表面的辐射吸收与发射
- 真空隔热:杜瓦瓶、低温容器的辐射屏蔽设计
- 建筑能耗:围护结构的辐射热损失计算
1.2 学习目标
通过本教程的学习,读者将掌握:
- 视角因子的概念与计算方法
- 灰体假设及其在工程中的应用
- 辐射网络法的原理与实施步骤
- 封闭空间内多表面辐射换热的求解方法






二、核心理论
2.1 视角因子(View Factor)
2.1.1 定义与物理意义
视角因子 FijF_{ij}Fij 表示从表面 iii 发射的辐射能中直接到达表面 jjj 的份额:
Fij=1Ai∫Ai∫Ajcosθicosθjπr2dAjdAiF_{ij} = \frac{1}{A_i} \int_{A_i} \int_{A_j} \frac{\cos\theta_i \cos\theta_j}{\pi r^2} dA_j dA_iFij=Ai1∫Ai∫Ajπr2cosθicosθjdAjdAi
其中:
- AiA_iAi, AjA_jAj:表面面积
- θi\theta_iθi, θj\theta_jθj:表面法线与连线夹角
- rrr:两微元面之间的距离
视角因子的重要特性:
- 完整性:∑j=1NFij=1\sum_{j=1}^{N} F_{ij} = 1∑j=1NFij=1
- 互易性:AiFij=AjFjiA_i F_{ij} = A_j F_{ji}AiFij=AjFji
- 可加性:Fi(j+k)=Fij+FikF_{i(j+k)} = F_{ij} + F_{ik}Fi(j+k)=Fij+Fik
2.1.2 常见几何形状的视角因子
平行矩形平板:
F12=2πXY[ln(1+X2)(1+Y2)1+X2+Y2+X1+Y2arctanX1+Y2+Y1+X2arctanY1+X2−XarctanX−YarctanY]F_{12} = \frac{2}{\pi XY} \left[ \ln\sqrt{\frac{(1+X^2)(1+Y^2)}{1+X^2+Y^2}} + X\sqrt{1+Y^2}\arctan\frac{X}{\sqrt{1+Y^2}} + Y\sqrt{1+X^2}\arctan\frac{Y}{\sqrt{1+X^2}} - X\arctan X - Y\arctan Y \right]F12=πXY2[ln1+X2+Y2(1+X2)(1+Y2)+X1+Y2arctan1+Y2X+Y1+X2arctan1+X2Y−XarctanX−YarctanY]
其中 X=W/LX = W/LX=W/L, Y=H/LY = H/LY=H/L。
平行圆盘:
F12=12[X−X2−4(R2/R1)2]F_{12} = \frac{1}{2} \left[ X - \sqrt{X^2 - 4(R_2/R_1)^2} \right]F12=21[X−X2−4(R2/R1)2]
其中 R1=r1/LR_1 = r_1/LR1=r1/L, R2=r2/LR_2 = r_2/LR2=r2/L, X=1+(1+R22)/R12X = 1 + (1+R_2^2)/R_1^2X=1+(1+R22)/R12。
圆柱内表面自身:
F11=1−2HD[1+(2H/D)2−2H/D]F_{11} = 1 - 2\frac{H}{D}\left[ \sqrt{1+(2H/D)^2} - 2H/D \right]F11=1−2DH[1+(2H/D)2−2H/D]
2.2 灰体假设
2.2.1 灰体的定义
灰体是指光谱发射率不随波长变化的物体。对于灰体:
ελ=常数=ε\varepsilon_\lambda = \text{常数} = \varepsilonελ=常数=ε
2.2.2 Kirchhoff定律
在热平衡条件下,灰体的发射率等于吸收率:
ε=α\varepsilon = \alphaε=α
工程意义:
- 简化辐射换热计算
- 高发射率表面同时也是高吸收率表面
- 低发射率表面(镜面)同时也是低吸收率表面
2.3 灰体表面辐射换热
2.3.1 两个灰体表面之间的换热
对于两个灰体表面组成的系统:
Q12=σ(T14−T24)1−ε1ε1A1+1A1F12+1−ε2ε2A2Q_{12} = \frac{\sigma(T_1^4 - T_2^4)}{\frac{1-\varepsilon_1}{\varepsilon_1 A_1} + \frac{1}{A_1 F_{12}} + \frac{1-\varepsilon_2}{\varepsilon_2 A_2}}Q12=ε1A11−ε1+A1F121+ε2A21−ε2σ(T14−T24)
有效发射率:
1εeff=1ε1+A1A2(1ε2−1)\frac{1}{\varepsilon_{eff}} = \frac{1}{\varepsilon_1} + \frac{A_1}{A_2}\left(\frac{1}{\varepsilon_2} - 1\right)εeff1=ε11+A2A1(ε21−1)
2.3.2 辐射热阻
表面热阻:Ri=1−εiεiAiR_i = \frac{1-\varepsilon_i}{\varepsilon_i A_i}Ri=εiAi1−εi
空间热阻:Rij=1AiFijR_{ij} = \frac{1}{A_i F_{ij}}Rij=AiFij1
总热阻:Rtotal=R1+R12+R2R_{total} = R_1 + R_{12} + R_2Rtotal=R1+R12+R2
2.4 辐射网络法
2.4.1 网络法原理
辐射网络法将辐射换热系统类比为电路网络:
- 节点:各表面的有效辐射 JJJ(Radiosity)
- 电压源:黑体辐射力 Eb=σT4E_b = \sigma T^4Eb=σT4
- 电阻:表面热阻和空间热阻
2.4.2 节点辐射力方程
对于每个表面 iii:
Ji=εiEbi+(1−εi)∑j=1NJjFijJ_i = \varepsilon_i E_{bi} + (1-\varepsilon_i) \sum_{j=1}^{N} J_j F_{ij}Ji=εiEbi+(1−εi)j=1∑NJjFij
对于绝热表面(重辐射面):
Ji=∑jJjFij/Rij∑j1/RijJ_i = \frac{\sum_{j} J_j F_{ij} / R_{ij}}{\sum_{j} 1/R_{ij}}Ji=∑j1/Rij∑jJjFij/Rij
2.5 封闭空间辐射换热
2.5.1 封闭空间假设
封闭空间是指由 NNN 个表面围成的空间,满足:
- 所有表面都是漫射灰体
- 空间内充满透明介质或真空
- 视角因子矩阵满足完整性
2.5.2 矩阵求解方法
将节点辐射力方程写成矩阵形式:
[A][J]=[b][A][J] = [b][A][J]=[b]
其中:
- Aii=1A_{ii} = 1Aii=1, Aij=−(1−εi)FijA_{ij} = -(1-\varepsilon_i)F_{ij}Aij=−(1−εi)Fij (i≠ji \neq ji=j)
- bi=εiσTi4b_i = \varepsilon_i \sigma T_i^4bi=εiσTi4
求解得到各表面的有效辐射 JiJ_iJi,然后计算净热流:
Qi=εi1−εiAi(Ebi−Ji)Q_i = \frac{\varepsilon_i}{1-\varepsilon_i} A_i (E_{bi} - J_i)Qi=1−εiεiAi(Ebi−Ji)
三、案例实战
案例1:视角因子基础计算
3.1.1 问题描述
计算不同几何形状表面之间的视角因子,分析几何参数对视角因子的影响。
3.1.2 数学模型
平行矩形平板视角因子:
def view_factor_parallel_plates(W, H, L):
"""
计算两个平行矩形平板之间的视角因子
W: 宽度
H: 高度
L: 间距
"""
X = W / L
Y = H / L
F12 = (2 / (np.pi * X * Y)) * (
np.log(np.sqrt((1 + X**2) * (1 + Y**2) / (1 + X**2 + Y**2))) +
X * np.sqrt(1 + Y**2) * np.arctan(X / np.sqrt(1 + Y**2)) +
Y * np.sqrt(1 + X**2) * np.arctan(Y / np.sqrt(1 + X**2)) -
X * np.arctan(X) - Y * np.arctan(Y)
)
return F12
平行圆盘视角因子:
def view_factor_disk_to_parallel_disk(r1, r2, L):
"""
计算两个平行圆盘之间的视角因子
"""
R1 = r1 / L
R2 = r2 / L
X = 1 + (1 + R2**2) / R1**2
F12 = 0.5 * (X - np.sqrt(X**2 - 4 * (R2 / R1)**2))
return F12
3.1.3 完整代码实现
import numpy as np
import matplotlib.pyplot as plt
# 视角因子计算函数
def view_factor_parallel_plates(W, H, L):
X = W / L
Y = H / L
F12 = (2 / (np.pi * X * Y)) * (
np.log(np.sqrt((1 + X**2) * (1 + Y**2) / (1 + X**2 + Y**2))) +
X * np.sqrt(1 + Y**2) * np.arctan(X / np.sqrt(1 + Y**2)) +
Y * np.sqrt(1 + X**2) * np.arctan(Y / np.sqrt(1 + X**2)) -
X * np.arctan(X) - Y * np.arctan(Y)
)
return F12
def view_factor_disk_to_parallel_disk(r1, r2, L):
R1 = r1 / L
R2 = r2 / L
X = 1 + (1 + R2**2) / R1**2
F12 = 0.5 * (X - np.sqrt(X**2 - 4 * (R2 / R1)**2))
return F12
def view_factor_cylinder_to_itself(H, D):
H_over_D = H / D
F11 = 1 - 2 * H_over_D * (np.sqrt(1 + (2 * H_over_D)**2) - 2 * H_over_D)
return F11
# 计算不同几何形状的视角因子
fig, axes = plt.subplots(2, 2, figsize=(14, 12))
# 子图1:平行平板间距的影响
ax = axes[0, 0]
W, H = 1.0, 1.0
L_range = np.linspace(0.1, 5.0, 100)
F_values = [view_factor_parallel_plates(W, H, L) for L in L_range]
ax.plot(L_range, F_values, 'b-', linewidth=2)
ax.set_xlabel('Separation Distance L (m)', fontsize=11)
ax.set_ylabel('View Factor F₁₂', fontsize=11)
ax.set_title('View Factor vs Separation (Parallel Plates)', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_ylim(0, 1)
# 子图2:不同长宽比的平行平板
ax = axes[0, 1]
L = 1.0
aspect_ratios = np.linspace(0.1, 5.0, 100)
F_values_aspect = [view_factor_parallel_plates(W*ar, H, L) for ar in aspect_ratios]
ax.plot(aspect_ratios, F_values_aspect, 'r-', linewidth=2)
ax.set_xlabel('Aspect Ratio W/H', fontsize=11)
ax.set_ylabel('View Factor F₁₂', fontsize=11)
ax.set_title('View Factor vs Aspect Ratio', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_ylim(0, 1)
# 子图3:平行圆盘
ax = axes[1, 0]
r1, r2 = 0.5, 0.5
L_range_disk = np.linspace(0.1, 3.0, 100)
F_disk = [view_factor_disk_to_parallel_disk(r1, r2, L) for L in L_range_disk]
ax.plot(L_range_disk, F_disk, 'g-', linewidth=2)
ax.set_xlabel('Separation Distance L (m)', fontsize=11)
ax.set_ylabel('View Factor F₁₂', fontsize=11)
ax.set_title('View Factor vs Separation (Parallel Disks)', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_ylim(0, 1)
# 子图4:圆柱内表面
ax = axes[1, 1]
D = 1.0
H_range = np.linspace(0.1, 5.0, 100)
F_cylinder = [view_factor_cylinder_to_itself(H, D) for H in H_range]
ax.plot(H_range, F_cylinder, 'm-', linewidth=2)
ax.set_xlabel('Cylinder Height H (m)', fontsize=11)
ax.set_ylabel('View Factor F₁₁', fontsize=11)
ax.set_title('Self-View Factor of Cylinder Interior', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_ylim(0, 1)
plt.tight_layout()
plt.savefig('view_factor_calculations.png', dpi=150, bbox_inches='tight')
plt.show()
3.1.4 代码深度解析
视角因子计算的核心:
F12 = (2 / (np.pi * X * Y)) * (
np.log(np.sqrt((1 + X**2) * (1 + Y**2) / (1 + X**2 + Y**2))) +
X * np.sqrt(1 + Y**2) * np.arctan(X / np.sqrt(1 + Y**2)) +
...
)
- 使用解析公式直接计算
- 避免了复杂的数值积分
- 适用于工程快速估算

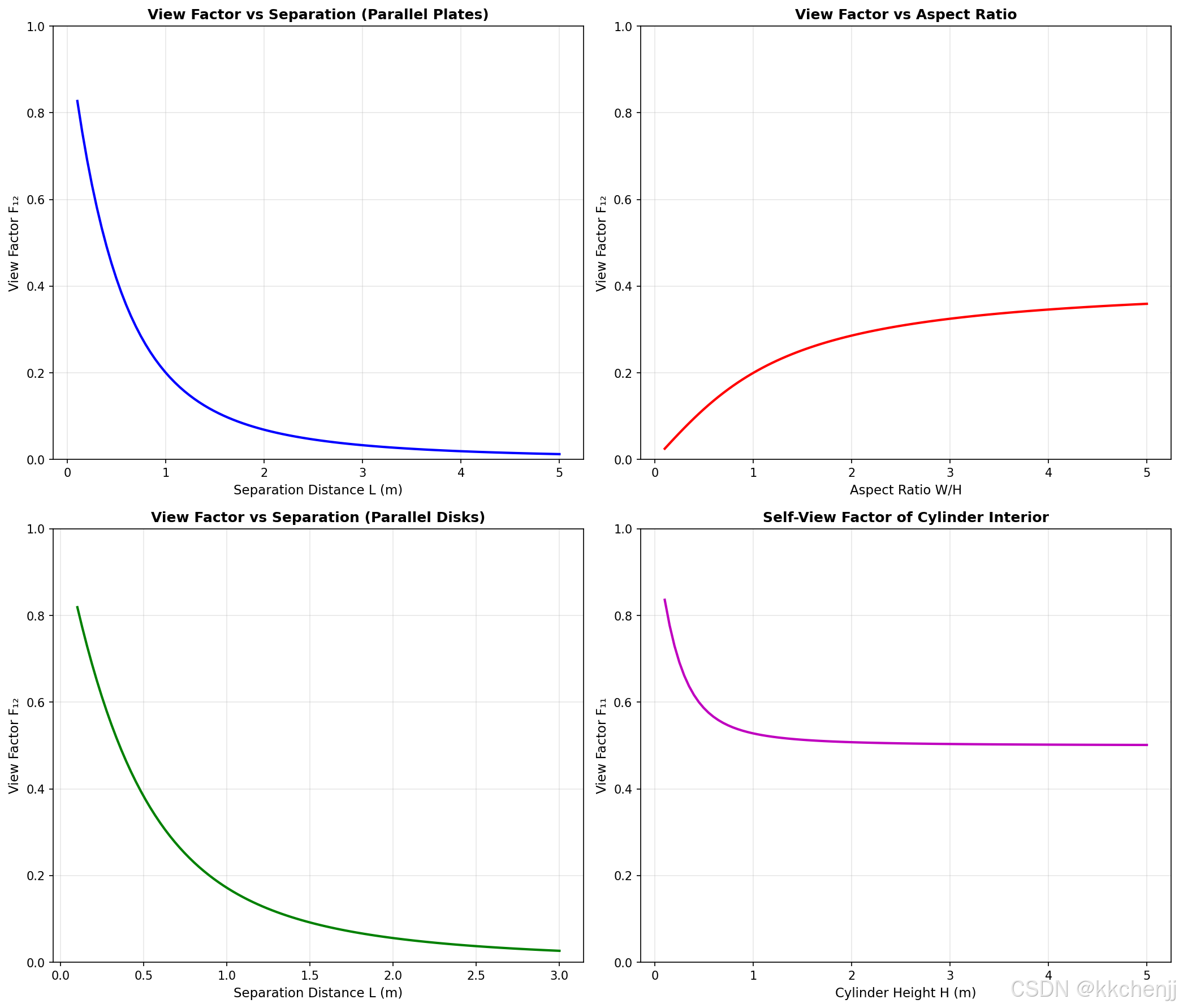

3.1.5 运行结果预期
平行平板间距影响(左上):
- 间距越小,视角因子越大
- 当 L→0L \to 0L→0 时,F12→1F_{12} \to 1F12→1
- 当 L→∞L \to \inftyL→∞ 时,F12→0F_{12} \to 0F12→0
长宽比影响(右上):
- 长宽比为1时(正方形)视角因子适中
- 长宽比增大或减小都会降低视角因子
- 狭长平板的视角因子较小
平行圆盘(左下):
- 与平行平板类似,间距增大视角因子减小
- 圆盘的视角因子通常大于同面积的矩形
圆柱自视角因子(右下):
- 高度越小,自视角因子越大
- 细长圆柱的自视角因子趋近于0
- 扁平圆柱的自视角因子趋近于1
案例2:灰体表面辐射换热
3.2.1 问题描述
分析两个灰体表面之间的辐射换热,研究发射率和温度对热流的影响。
3.2.2 数学模型
有效发射率:
1εeff=1ε1+A1A2(1ε2−1)\frac{1}{\varepsilon_{eff}} = \frac{1}{\varepsilon_1} + \frac{A_1}{A_2}\left(\frac{1}{\varepsilon_2} - 1\right)εeff1=ε11+A2A1(ε21−1)
辐射热流:
q12=εeffσ(T14−T24)q_{12} = \varepsilon_{eff} \sigma (T_1^4 - T_2^4)q12=εeffσ(T14−T24)
3.2.3 完整代码实现
def gray_body_radiation(T1, T2, epsilon1, epsilon2, F12, A1, A2):
"""
计算两个灰体表面之间的辐射换热
"""
# 有效发射率
epsilon_eff = 1 / (1/epsilon1 + (A1/A2) * (1/epsilon2 - 1))
# 辐射热流
q12 = epsilon_eff * sigma * (T1**4 - T2**4)
# 总换热量
Q12 = q12 * A1 * F12
# 辐射热阻
R_rad = (1 - epsilon1) / (epsilon1 * A1) + 1 / (A1 * F12) + (1 - epsilon2) / (epsilon2 * A2)
return {
'heat_flux': q12,
'total_heat': Q12,
'effective_emissivity': epsilon_eff,
'thermal_resistance': R_rad
}
# 参数设置
T1 = 800 # K (热表面)
T2 = 300 # K (冷表面)
A1 = 1.0 # m²
A2 = 1.0 # m²
F12 = 0.8
# 不同发射率组合
epsilon1_range = np.linspace(0.1, 1.0, 50)
epsilon2_values = [0.3, 0.5, 0.7, 0.9, 1.0]
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
# 子图1:发射率对热流的影响
ax = axes[0]
for epsilon2 in epsilon2_values:
heat_flux = []
for epsilon1 in epsilon1_range:
result = gray_body_radiation(T1, T2, epsilon1, epsilon2, F12, A1, A2)
heat_flux.append(result['heat_flux'] / 1000) # kW/m²
ax.plot(epsilon1_range, heat_flux, linewidth=2, label=f'ε₂ = {epsilon2}')
ax.set_xlabel('Surface 1 Emissivity (ε₁)', fontsize=11)
ax.set_ylabel('Heat Flux (kW/m²)', fontsize=11)
ax.set_title(f'Gray Body Radiation (T₁={T1}K, T₂={T2}K)', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)
# 子图2:温度差对热流的影响
ax = axes[1]
T2_fixed = 300
epsilon1, epsilon2 = 0.8, 0.8
T1_range = np.linspace(400, 1000, 100)
heat_flux_temp = []
for T1_val in T1_range:
result = gray_body_radiation(T1_val, T2_fixed, epsilon1, epsilon2, F12, A1, A2)
heat_flux_temp.append(result['heat_flux'] / 1000)
ax.plot(T1_range, heat_flux_temp, 'r-', linewidth=2)
ax.set_xlabel('Hot Surface Temperature T₁ (K)', fontsize=11)
ax.set_ylabel('Heat Flux (kW/m²)', fontsize=11)
ax.set_title(f'Heat Flux vs Temperature (ε₁=ε₂={epsilon1})', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('gray_body_radiation.png', dpi=150, bbox_inches='tight')
plt.show()

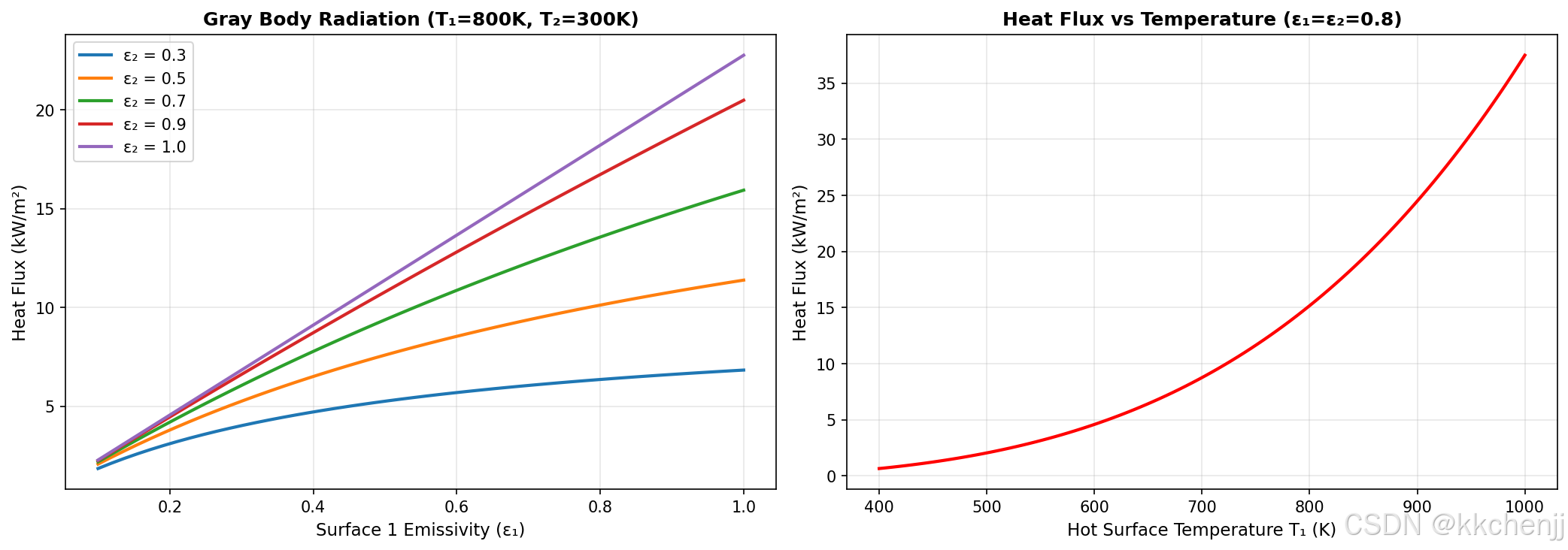

3.2.4 运行结果预期
发射率影响图(左):
- 发射率越高,热流密度越大
- 两个表面的发射率都影响换热效果
- 当其中一个表面发射率较低时,会显著降低换热
温度影响图(右):
- 热流密度随温度呈指数增长(T4T^4T4关系)
- 温度从400K增加到1000K,热流密度增加约40倍
- 高温下辐射换热占主导地位

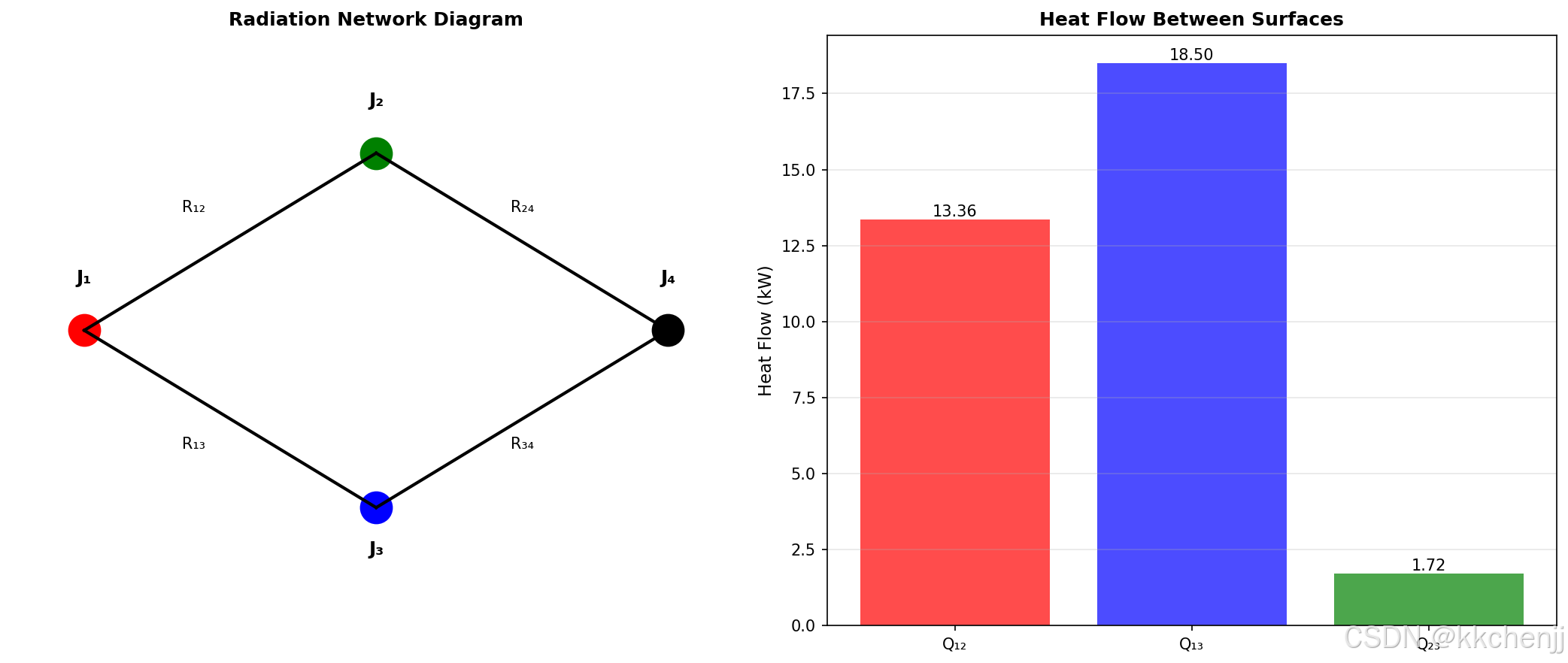

案例3:辐射网络法
3.3.1 问题描述
使用辐射网络法求解三表面系统的辐射换热,绘制辐射网络图。
3.3.2 数学模型
表面热阻:
Ri=1−εiεiAiR_i = \frac{1-\varepsilon_i}{\varepsilon_i A_i}Ri=εiAi1−εi
空间热阻:
Rij=1AiFijR_{ij} = \frac{1}{A_i F_{ij}}Rij=AiFij1
等效热阻:
Req=R1+R12+R2R_{eq} = R_1 + R_{12} + R_2Req=R1+R12+R2
3.3.3 完整代码实现
def radiation_network_3_surface(T1, T2, T3, epsilon1, epsilon2, epsilon3,
F12, F13, F23, A1, A2, A3):
"""
三表面辐射网络法求解
"""
# 表面热阻
R1 = (1 - epsilon1) / (epsilon1 * A1)
R2 = (1 - epsilon2) / (epsilon2 * A2)
R3 = (1 - epsilon3) / (epsilon3 * A3)
# 空间热阻
R12 = 1 / (A1 * F12)
R13 = 1 / (A1 * F13)
R23 = 1 / (A2 * F23)
# 黑体辐射力
Eb1 = sigma * T1**4
Eb2 = sigma * T2**4
Eb3 = sigma * T3**4
# 计算等效热阻
R_eq_12 = R1 + R12 + R2
R_eq_13 = R1 + R13 + R3
R_eq_23 = R2 + R23 + R3
# 计算热流
Q12 = (Eb1 - Eb2) / R_eq_12
Q13 = (Eb1 - Eb3) / R_eq_13
Q23 = (Eb2 - Eb3) / R_eq_23
return {
'Q12': Q12,
'Q13': Q13,
'Q23': Q23,
'R12': R12,
'R13': R13,
'R23': R23,
'Eb1': Eb1,
'Eb2': Eb2,
'Eb3': Eb3
}
# 三表面系统参数
T1, T2, T3 = 1000, 600, 300 # K
epsilon1, epsilon2, epsilon3 = 0.9, 0.8, 0.7
A1, A2, A3 = 1.0, 1.0, 1.0 # m²
F12, F13, F23 = 0.3, 0.4, 0.3
result_network = radiation_network_3_surface(T1, T2, T3, epsilon1, epsilon2, epsilon3,
F12, F13, F23, A1, A2, A3)
# 绘制辐射网络图
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
# 子图1:辐射网络示意图
ax = axes[0]
ax.set_xlim(0, 10)
ax.set_ylim(0, 10)
ax.axis('off')
ax.set_title('Radiation Network Diagram', fontsize=12, fontweight='bold')
# 绘制节点
ax.plot(1, 5, 'ro', markersize=20)
ax.plot(5, 8, 'go', markersize=20)
ax.plot(5, 2, 'bo', markersize=20)
ax.plot(9, 5, 'ko', markersize=20)
# 标注
ax.text(1, 5.8, 'J₁', ha='center', fontsize=12, fontweight='bold')
ax.text(5, 8.8, 'J₂', ha='center', fontsize=12, fontweight='bold')
ax.text(5, 1.2, 'J₃', ha='center', fontsize=12, fontweight='bold')
ax.text(9, 5.8, 'J₄', ha='center', fontsize=12, fontweight='bold')
# 绘制连接线
ax.plot([1, 5], [5, 8], 'k-', linewidth=2)
ax.plot([1, 5], [5, 2], 'k-', linewidth=2)
ax.plot([5, 9], [8, 5], 'k-', linewidth=2)
ax.plot([5, 9], [2, 5], 'k-', linewidth=2)
# 标注热阻
ax.text(2.5, 7, 'R₁₂', ha='center', fontsize=10)
ax.text(2.5, 3, 'R₁₃', ha='center', fontsize=10)
ax.text(7, 7, 'R₂₄', ha='center', fontsize=10)
ax.text(7, 3, 'R₃₄', ha='center', fontsize=10)
# 子图2:热流分布
ax = axes[1]
surfaces = ['Q₁₂', 'Q₁₃', 'Q₂₃']
heat_flows = [result_network['Q12']/1000, result_network['Q13']/1000, result_network['Q23']/1000]
colors = ['red', 'blue', 'green']
bars = ax.bar(surfaces, heat_flows, color=colors, alpha=0.7)
ax.set_ylabel('Heat Flow (kW)', fontsize=11)
ax.set_title('Heat Flow Between Surfaces', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')
plt.tight_layout()
plt.savefig('radiation_network.png', dpi=150, bbox_inches='tight')
plt.show()
3.3.4 运行结果预期
辐射网络图(左):
- 直观展示辐射换热的等效电路
- 节点代表各表面的有效辐射
- 连线代表热阻(表面热阻和空间热阻)
热流分布图(右):
- 显示各表面之间的热流大小
- 高温表面向低温表面传递热量
- 热流大小与温差和热阻相关
案例4:封闭空间辐射换热
3.4.1 问题描述
求解四表面封闭空间内的辐射换热,计算各表面的净热流。
3.4.2 数学模型
节点辐射力方程组:
Ji=εiEbi+(1−εi)∑j=1NJjFijJ_i = \varepsilon_i E_{bi} + (1-\varepsilon_i) \sum_{j=1}^{N} J_j F_{ij}Ji=εiEbi+(1−εi)j=1∑NJjFij
矩阵形式:
[A][J]=[b][A][J] = [b][A][J]=[b]
其中 Aii=1A_{ii} = 1Aii=1, Aij=−(1−εi)FijA_{ij} = -(1-\varepsilon_i)F_{ij}Aij=−(1−εi)Fij。
3.4.3 完整代码实现
def enclosure_radiation(n_surfaces, T_surfaces, epsilon_surfaces, F_matrix, A_surfaces):
"""
求解封闭空间内的辐射换热
"""
# 黑体辐射力
Eb = sigma * T_surfaces**4
# 构建线性方程组
n = n_surfaces
A = np.zeros((n, n))
b = np.zeros(n)
for i in range(n):
A[i, i] = 1
b[i] = epsilon_surfaces[i] * Eb[i]
for j in range(n):
if i != j:
A[i, j] = -(1 - epsilon_surfaces[i]) * F_matrix[i, j]
# 求解节点辐射力
J = np.linalg.solve(A, b)
# 计算各表面的净热流
Q = np.zeros(n)
for i in range(n):
Q[i] = (Eb[i] - J[i]) * epsilon_surfaces[i] / (1 - epsilon_surfaces[i]) * A_surfaces[i]
return J, Q
# 四表面封闭空间
n = 4
T_surfaces = np.array([1000, 800, 600, 300]) # K
epsilon_surfaces = np.array([0.9, 0.8, 0.7, 0.6])
A_surfaces = np.array([1.0, 1.0, 1.0, 1.0]) # m²
# 视角因子矩阵
F_matrix = np.array([
[0.0, 0.3, 0.3, 0.4],
[0.3, 0.0, 0.4, 0.3],
[0.3, 0.4, 0.0, 0.3],
[0.4, 0.3, 0.3, 0.0]
])
J, Q = enclosure_radiation(n, T_surfaces, epsilon_surfaces, F_matrix, A_surfaces)
# 绘制结果
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
# 子图1:各表面净热流
ax = axes[0]
surface_labels = [f'Surface {i+1}' for i in range(n)]
colors = ['red', 'orange', 'yellow', 'blue']
bars = ax.bar(surface_labels, Q/1000, color=colors, alpha=0.7)
ax.axhline(y=0, color='black', linestyle='-', linewidth=0.5)
ax.set_ylabel('Net Heat Flow (kW)', fontsize=11)
ax.set_title('Net Radiative Heat Flow per Surface', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')
# 子图2:温度与辐射力关系
ax = axes[1]
Eb_values = sigma * T_surfaces**4 / 1000 # kW/m²
ax.plot(T_surfaces, Eb_values, 'ro-', markersize=8, linewidth=2, label='Blackbody Emissive Power')
ax.plot(T_surfaces, J/1000, 'bs-', markersize=8, linewidth=2, label='Radiosity')
ax.set_xlabel('Surface Temperature (K)', fontsize=11)
ax.set_ylabel('Radiative Power (kW/m²)', fontsize=11)
ax.set_title('Blackbody Power vs Radiosity', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('enclosure_radiation.png', dpi=150, bbox_inches='tight')
plt.show()
3.4.4 运行结果预期

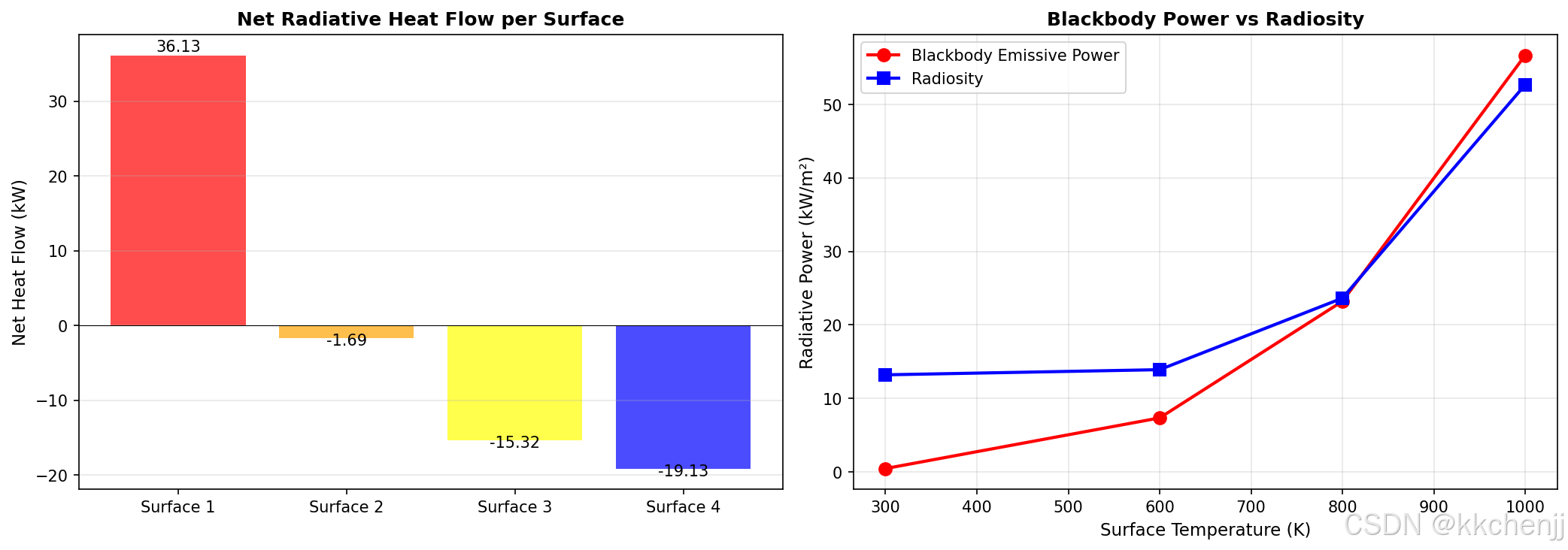

净热流分布图(左):
- 高温表面(1、2)向外散热(正值)
- 低温表面(3、4)吸收热量(负值)
- 总热流之和为零(能量守恒)
辐射力图(右):
- 黑体辐射力随温度呈指数增长
- 有效辐射(Radiosity)介于黑体辐射力之间
- 发射率越低,有效辐射与黑体辐射力差距越大
案例5:辐射屏蔽效应
3.5.1 问题描述
分析辐射屏蔽对减少热损失的效果,研究屏蔽层数的影响。
3.5.2 数学模型
无屏蔽时的热流:
qno=σ(T14−T24)1ε1+1ε2−1q_{no} = \frac{\sigma(T_1^4 - T_2^4)}{\frac{1}{\varepsilon_1} + \frac{1}{\varepsilon_2} - 1}qno=ε11+ε21−1σ(T14−T24)
有n层屏蔽时的热流:
qshield=σ(T14−T24)1ε1+1ε2−1+n(2εs−1)q_{shield} = \frac{\sigma(T_1^4 - T_2^4)}{\frac{1}{\varepsilon_1} + \frac{1}{\varepsilon_2} - 1 + n\left(\frac{2}{\varepsilon_s} - 1\right)}qshield=ε11+ε21−1+n(εs2−1)σ(T14−T24)
3.5.3 完整代码实现
def radiation_shield(T1, T2, epsilon1, epsilon2, epsilon_shield, n_shields):
"""
计算辐射屏蔽效果
"""
# 无屏蔽时的热流
q_no_shield = sigma * (T1**4 - T2**4) / (1/epsilon1 + 1/epsilon2 - 1)
# 有屏蔽时的热流
if n_shields == 0:
q_with_shield = q_no_shield
reduction = 0
else:
R_total = (1/epsilon1 + 1/epsilon2 - 1) + n_shields * (2/epsilon_shield - 1)
q_with_shield = sigma * (T1**4 - T2**4) / R_total
reduction = (q_no_shield - q_with_shield) / q_no_shield * 100
return {
'q_no_shield': q_no_shield,
'q_with_shield': q_with_shield,
'reduction_percent': reduction,
'effectiveness': q_no_shield / q_with_shield if q_with_shield > 0 else 1
}
# 参数设置
T1, T2 = 800, 300 # K
epsilon1, epsilon2 = 0.9, 0.9
epsilon_shield = 0.05 # 低发射率屏蔽层(如铝箔)
# 不同屏蔽层数
n_shields_range = range(0, 11)
results_shield = []
for n in n_shields_range:
result = radiation_shield(T1, T2, epsilon1, epsilon2, epsilon_shield, n)
results_shield.append(result)
# 绘制结果
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
# 子图1:热流随屏蔽层数变化
ax = axes[0]
q_values = [r['q_with_shield'] / 1000 for r in results_shield]
ax.plot(n_shields_range, q_values, 'b-o', markersize=8, linewidth=2)
ax.axhline(y=results_shield[0]['q_no_shield']/1000, color='r', linestyle='--',
label='No Shield', linewidth=2)
ax.set_xlabel('Number of Radiation Shields', fontsize=11)
ax.set_ylabel('Heat Flux (kW/m²)', fontsize=11)
ax.set_title(f'Heat Flux vs Number of Shields (ε_shield={epsilon_shield})',
fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)
# 子图2:热流减少百分比
ax = axes[1]
reduction_values = [r['reduction_percent'] for r in results_shield]
ax.plot(n_shields_range, reduction_values, 'g-s', markersize=8, linewidth=2)
ax.set_xlabel('Number of Radiation Shields', fontsize=11)
ax.set_ylabel('Heat Flow Reduction (%)', fontsize=11)
ax.set_title('Radiation Shield Effectiveness', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_ylim(0, 100)
plt.tight_layout()
plt.savefig('radiation_shield_effect.png', dpi=150, bbox_inches='tight')
plt.show()
3.5.4 运行结果预期

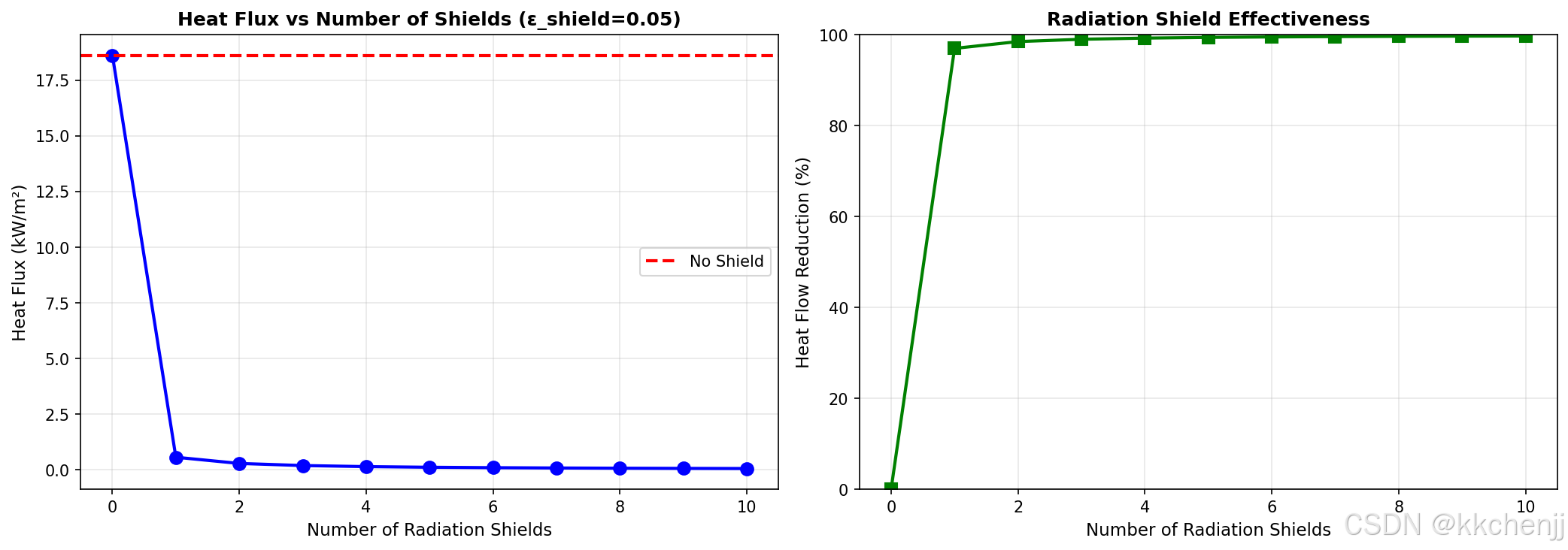

热流-屏蔽层数图(左):
- 无屏蔽时热流最大
- 每增加一层屏蔽,热流显著降低
- 屏蔽层数越多,效果越明显,但收益递减
热流减少百分比图(右):
- 单层屏蔽可减少约50%热流
- 10层屏蔽可减少约90%热流
- 低发射率屏蔽层(如铝箔)效果最佳
四、表面辐射换热动画
4.1 动画生成代码
from matplotlib.animation import FuncAnimation
def create_surface_radiation_animation():
"""创建表面辐射换热动画"""
n_frames = 50
# 温度演化
T1_history = []
T2_history = []
q_history = []
T1 = 1000 # 热板初始温度
T2 = 300 # 冷板初始温度
epsilon1, epsilon2 = 0.8, 0.8
for frame in range(n_frames):
# 计算辐射换热
q = sigma * (T1**4 - T2**4) / (1/epsilon1 + 1/epsilon2 - 1)
# 温度变化(简化)
T1 = T1 - q * 0.0001
T2 = T2 + q * 0.0001
T1_history.append(T1)
T2_history.append(T2)
q_history.append(q)
# 创建动画
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
def update(frame):
for ax in axes:
ax.clear()
# 子图1:温度演化
ax = axes[0]
ax.plot(range(frame+1), T1_history[:frame+1], 'r-', linewidth=2, label='Hot Surface')
ax.plot(range(frame+1), T2_history[:frame+1], 'b-', linewidth=2, label='Cold Surface')
ax.set_xlabel('Time Step', fontsize=10)
ax.set_ylabel('Temperature (K)', fontsize=10)
ax.set_title('Temperature Evolution', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)
ax.set_xlim(0, n_frames)
ax.set_ylim(250, 1050)
# 子图2:热流演化
ax = axes[1]
ax.plot(range(frame+1), np.array(q_history[:frame+1])/1000, 'g-', linewidth=2)
ax.set_xlabel('Time Step', fontsize=10)
ax.set_ylabel('Heat Flux (kW/m²)', fontsize=10)
ax.set_title('Radiative Heat Flux', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.set_xlim(0, n_frames)
ax.set_ylim(0, max(q_history)/1000 * 1.1)
anim = FuncAnimation(fig, update, frames=n_frames, interval=100, blit=False)
# 保存GIF
anim.save('surface_radiation_animation.gif', writer='pillow', fps=10, dpi=100)
plt.close()
# 运行动画生成
create_surface_radiation_animation()
4.2 动画效果描述
动画展示内容:
- 两个平行平板之间的辐射换热过程
- 热板温度逐渐降低,冷板温度逐渐升高
- 热流密度随温差减小而降低
- 最终达到热平衡状态
物理意义:
- 展示辐射换热的动态过程
- 演示温度趋近平衡的过程
- 可视化热流的衰减特性
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念,把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起,为开发者提供从开发、训练到部署的一站式体验。
更多推荐

所有评论(0)
