总线相关

什么是总线？

设备模型包含总线，设备，驱动和类四概念

总线:总线是CPU和设备进行信息交互的通道，所有的设备都要连接到总线上。总线包含虚拟总线和外设总线

总线的作用?

总线管理着设备链表和设备驱动链表两个链表，当注册一个驱动时会插入到总线的设备驱
动链表，当注册一个设备时会插入到总线的设备链表。在插入设备或驱动时，总线会执行
bus_type 结构体中的 match 函数对新插入的设备或驱动进行匹配，如以名字的方式进行匹配。
匹配成功后会调用驱动中的 probe()函数，即 device_driver 结构体中的 probe()函数。
I2C总线？

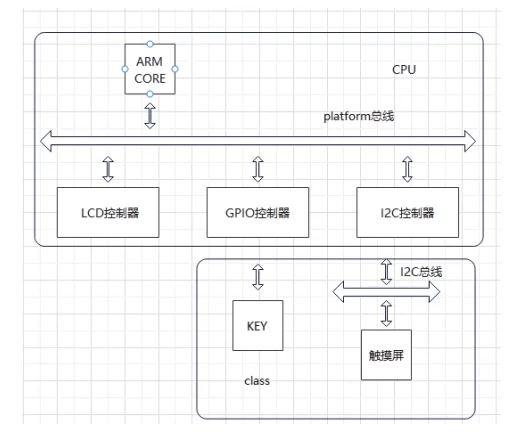

如下图，I2C总线式真实的数据线路，而paltform总线式虚拟的总线

设备控制器直接和CPU连接，CPU可以通过寻址操作访问它们，但设备模型应该具备普适性，因此Linux就虚构了一条Platform总线，供这些设备链接。

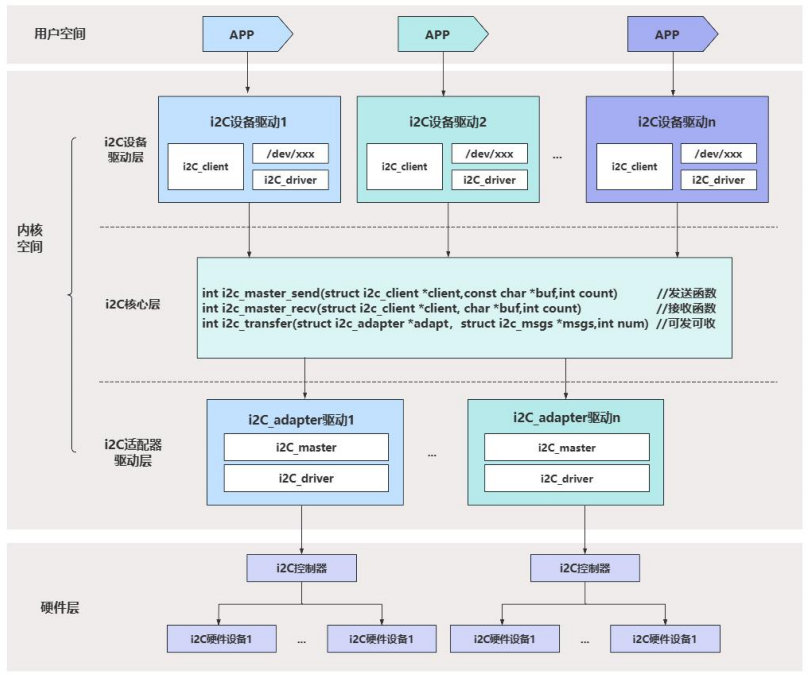

I2C子系统框架

I2C适配器驱动层：

I2C适配器驱动层的软件已经被原厂工程师写好了，并且这部分是包含时序相关的内容的。

然后，我们只是编写i2c_driver，在这个部分里面，不再涉及时序相关内容。

I2C设备驱动层：

向上提供接口，向下进行硬件操作

I2C核心层:

这个部分包含时序的内容，并且不需要我们编写。是内核准备好的，我们编写i2c_driver的时候，对这个部分的API进行调用

驱动

I2C驱动分为I2C_client和I2C_driver两个部分，或者说I2C设备模型 = client（设备） + driver（驱动），解析来分开进行讲解。i2c_client：描述“设备是谁”  ； i2c_driver：描述“怎么驱动这个设备”

i2c_client（设备）
↓
i2c-core 匹配
↓
i2c_driver（驱动）
↓
调用 probe(client)

I2C_client框架

在平台总线模型中，驱动分为device和driver部分，然后设备树的出现替代了device部分，这里的i2c_client部分也是对设备硬件资源的描述，所以在这里，i2c_client也可以用设备树的节点替代。

需要一提的是，原来i2c_client代码可以用C编写，现在以及不用了，用的都是设备树。

C语言编写的i2c_client如下

struct i2c_client {
    unsigned short addr;
    struct i2c_adapter *adapter;
};

设备树编写的I2C_client如下

&i2c1{
    status = "okay";
    myft5x06:my-ft5x06@38{
        compatible = "my-ft5x06"；
        reg = <0x38>;
    }
}

I2C1：使用已经定义的控制器节点，表示“我要在 I2C1 这条总线上挂设备”。

status = "okay"： 表示启用这个I2Cd的控制器。

在这个i2C1总线上挂载了一个节点myft5x06，名字是my -ft5x06 以及地址 reg = <0x38>，这里先写这些基本的信息，后面再补全。

I2C_dirver框架:

让I2C设备工作起来的代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/of_device.h>

// probe → 驱动接管设备
int ft5x06_probe(struct i2c_client *client, const struct i2c_device_id *id) {
    printk("This is ft5x06 probe\n");
    return 0;
}

// ft5x06 设备的移除函数
int ft5x06_remove(struct i2c_client *client) {
    return 0;
}

// 设备树匹配表
static const struct of_device_id ft5x06_id[] = {
    { .compatible = "my-ft5x06" },
    { },
};

// 驱动注册 → 提供 driver
static struct i2c_driver ft5x06_driver = {
        .driver = {
        .owner = THIS_MODULE,
        .name = "my-ft5x06",
        .of_match_table = ft5x06_id, //添加设备树匹配表
    },
    .probe = ft5x06_probe,
    .remove = ft5x06_remove,
};

// 驱动初始化函数
static int __init ft5x06_driver_init(void) {
    int ret;
    // 注册 i2c 设备驱动
    ret = i2c_add_driver(&ft5x06_driver);
    if (ret < 0) {
        printk("i2c_add_driver is error\n");
        return ret;
    }
    return 0;
}

// 驱动退出函数
static void __exit ft5x06_driver_exit(void) {
    // 注销 i2c 设备驱动
    i2c_del_driver(&ft5x06_driver);
}

module_init(ft5x06_driver_init);
module_exit(ft5x06_driver_exit);
MODULE_LICENSE("GPL");

代码功能：

这段代码的功能可以用一句话总结:把设备树里的 my-ft5x06 设备“接管”，并在 probe 里开始控制它

函数执行流程：

模块加载
↓
module_init(ft5x06_driver_init)
↓
ft5x06_driver_init()
↓
i2c_add_driver()---内核有，必须调用
↓
I2C子系统开始匹配
↓
probe()  ---- 自己填完整，必须实现

执行流程：

模块卸载（rmmod）
↓
ft5x06_driver_exit()
↓
i2c_del_driver()  ----内核有，必须调用
↓
I2C core 解绑 driver 和 client
↓
调用 ft5x06_remove() ---- 自己写，必须实现

函数关系：

init → i2c_add_driver()
exit → i2c_del_driver()

probe ← i2c_add_driver() 触发
remove ← i2c_del_driver() 触发

ft5x06_driver_init把驱动“交给 I2C 子系统”，然后内核开始找 ,有没有设备可以匹配这个 driver？

i2c_add_driver负责真正执行这个动作，把 driver 挂到 I2C 总线, 遍历所有 i2c_client,尝试匹配 compatible，如果匹配成功,调用probe，调用probe 后驱动正式“接管设备”。ft5x06_driver_exit把dirver从子系统中移除，i2c_del_driver触发remove函数进行资源清理。

i2C_client补全

&i2c1{
    status = "okay";
    myft5x06:my-ft5x06@38{
        compatible = "my-ft5x06"；
        reg = <0x38>;
        //复位引脚描述
        reset-gpios = <&gpio0 RK_PB6 GPIO_ACTIVE_LOW>;
        //中断引脚描述
        interrupt-parent = <&gpio3>;
        interrupts-gpio = <&gpio3 RK_PA5 GPIO_ACTIVE_LOW>;
        interrupts = <RK_PA5 IRQ_TYPE_LEVEL_LOW>;
        //引脚复用配置
        pinctrl-names = "default";
        pinctrl-0 = <&myft5x06_pins>;
    };
};

reset-gpios = <&gpio0 RK_PB6 GPIO_ACTIVE_LOW>; //复位引脚

&gpio0指的是gpio控制器，RK_PB6是引脚编号， GPIO_ACTIVE_LOW表示低电平有效。

含义：复位脚接在 gpio0_B6，上电拉低才是“有效复位”

interrupt-parent = <&gpio3>;

中断来自 gpio3 控制器
interrupts-gpio = <&gpio3 RK_PA5 GPIO_ACTIVE_LOW>;

中断脚接在 gpio3_A5，低电平有效
interrupts = <RK_PA5 IRQ_TYPE_LEVEL_LOW>;

使用 GPIO A5 作为中断源，触发方式：低电平触发

引脚复用配置，设置使用默认配置，然后默认配置是字节设定的m&myft5x06_pins

pinctrl-names = "default";
pinctrl-0 = <&myft5x06_pins>;

&pinctrl {
        myft5x06 {
            myft5x06_pins: myft5x06-pins {
            rockchip,pins =
                <3 RK_PA5 RK_FUNC_GPIO &pcfg_pull_none>，
                <0 RK_PB6 RK_FUNC_GPIO &pcfg_pull_none>;
            };
        };
};

<3 RK_PA5 RK_FUNC_GPIO &pcfg_pull_none>，

gpio3控制器下的，A组第五个引脚，RK_FUNC_GPIO，设置位GPIO模式，pcfg_pull_none不上拉也不下拉。

pinctrl子系统使用位置

设备树加载
↓
驱动 probe 前
↓
pinctrl 子系统生效
↓
执行 rockchip,pins 配置
↓
寄存器被设置
↓
引脚功能改变

i2c_driver补全

#include <linux/init.h>
#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/gpio.h>
#include <linux/gpio/consumer.h>
#include <linux/interrupt.h>
#include <linux/delay.h>
//定义 ft5x06 设备的 GPIO 描述符
struct gpio_desc *reset_gpio, *irq_gpio;
// ft5x06 中断处理函数
irqreturn_t ft5x06_handler(int irq, void *args)
{
    printk("This is ft5x06 handler\n");
    //返回中断已处理标志
    return IRQ_RETVAL(IRQ_HANDLED);
}


// ft5x06 设备的探测函数
int ft5x06_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
    int ret;
    printk("This is ft5x06 probe\n");
    //获取 reset GPIO 描述符
    reset_gpio = gpiod_get_optional(&client->dev, "reset", 0);
    if (!reset_gpio) {
        printk("gpiod_get_optional reset gpio is error\n");
        return -1;
    }

    //设置 reset GPIO 为输出，并拉低 5ms 后拉高
    gpiod_direction_output(reset_gpio, 0);
    msleep(5);
    gpiod_direction_output(reset_gpio, 1);

    //获取 irq GPIO 描述符
    irq_gpio = gpiod_get_optional(&client->dev, "interrupts", 0);
    if (!irq_gpio) {
        printk("gpiod_get_optional irq gpio is error\n");
        return -1;
    }
    //请求中断,设置为下降沿触发，单次触发
    ret = request_irq(client->irq, ft5x06_handler, IRQ_TYPE_EDGE_FALLING | IRQF_ONESHOT,"ft5x06 irq", NULL);

    if (ret < 0) {
        printk("request irq is error\n");
        return -2;
    }
    return 0；
  }

// ft5x06 设备的移除函数
int ft5x06_remove(struct i2c_client *client)
{
    free_irq(client->irq, NULL);
    gpiod_put(reset_gpio);
    gpiod_put(irq_gpio);
    return 0;
}

//定义 i2c_device_id 结构体数组，用于标识 ft5x06 设备
static const struct i2c_device_id ft5x06_id[] = {
    { "my-ft5x06", 0 }, { }
};


//定义 i2c_driver 结构体，描述 ft5x06 设备驱动
static struct i2c_driver ft5x06_driver = {
    .driver = {
        .name = "my-ft5x06",
        .owner = THIS_MODULE,
    },
    .probe = ft5x06_probe,
    .remove = ft5x06_remove,
    .id_table = ft5x06_id,
};

//驱动初始化函数
static int __init ft5x06_driver_init(void)
{
    int ret;
    //注册 i2c 设备驱动
    ret = i2c_add_driver(&ft5x06_driver);
    if (ret < 0) {
        printk("i2c_add_driver is error\n");
        return ret;
    }
    return 0;
}

//驱动退出函数
static void __exit ft5x06_driver_exit(void)
{
    //注销 i2c 设备驱动
    i2c_del_driver(&ft5x06_driver);
}

module_init(ft5x06_driver_init);
module_exit(ft5x06_driver_exit);
MODULE_LICENSE("GPL");

I2C读写函数

读函数：

这部分主要是调用内核提供的i2c_tarnsfer函数，并且提供该函数需要的参数，adapter，msg，flages。一共四个内容，函数就编写完成。其中adapter是I2C控制器，msg是传输的数据，是对data的封装，flags是表示本次操作是读还是写，因为读写都是用的I2C_transfer函数。

读函数的msg 有两个成员，是因为i2c读数据，需要先写一次告诉设备我要读哪个寄存器，然后读数据

//读函数
int ft5x06_read_reg(u8 reg_addr)
{
    u8 data;
    struct i2c_msg msgs[2]={
        [0]={
            .addr = ft5x06_client->addr, //设备地址
            .flags = 0, //写操作
            .len = sizeof(reg_addr),
            .buf = &reg_addr, //写入要读取的寄存器地址
        }
        [1]={
             .addr = ft5x06_client->addr,
             .flags = i2c_M_RD, //读操作
             .len = sizeof(data),
             .buf = &data, //读取到的数据存储位置
        }
    {

    i2c_transfer(ft5x06_client->adapter,msgs,2);

    return data;
}

写函数：

整体逻辑和读数据一样，都是嗲用i2c_transfer，然后函数内部需要提供 data ,flags,msgs。其中

len = len+1是指除了数据本身，还需要发送寄存器地址，8bit，一个字节。memcpy(&buff[1],&data,len);表示，把data的内容复制到buff[1]，长度位len。

buff[0]和buff[1]的内容区别在于。
buff[0]    寄存器地址    告诉芯片操作哪个寄存器
buff[1]    要写入的数据    写进寄存器的值

在msg中，.buf = buff是数组的首地址，然后buff[0]和buff[1]自然就被i2c_transfer拿到了

//写函数
void ft5x06_write_reg(u8 reg_addr,u8 data , u16 len)
{
    u8 buff[256];
    struct i2c_msg msgs[]={
        [0]={
            .addr = ft5x06_client->addr, //设备地址
            .flags = 0, //写操作
            .len = len+1;
            .buf = buff, //写入要读取的寄存器地址
        }
    {
    buff[0] = reg_addr;
    memcpy(&buff[1],&data,len);
    i2c transfer(ft5x06_client->adapter,msgs,2);
}

提问：

子系统框架部分：

SCL和SDA信号是谁产生的？

是I2C控制器产生的。

如果多个应用程序同时想调用一个硬件设备，怎么办？

I2C核心层会 处理这个问题，给APP排列使用这个硬件设备的顺序。

I2C基础知识部分：

什么是 I2C？

I2C 是一种同步串行通信总线，由 SCL（时钟线）和 SDA（数据线）组成，支持多主多从，
通过设备地址区分不同从设备。但是一般不怎么用多主。

追问：什么叫串行通信，什么叫并行通信？

串行通信，是指一个bit一个bit的发数据，因为只有一根数据线

并行通信，是指，多个bit一起发数据，一般有多根数据线

追问: 什么叫同步通信，什么叫异步通信？

通信双方共用同一个时钟，以约定好的规则，进行数据的读取，发送和接收按照同一个节拍工作。比如I2C中就是约定，在高电平读数据。

对应的，异步就是没有时钟，比如串口，就是异步通信。用的物理线路是RX,TX,GND。双方提前约定“传输速度”。也就是波特率，常用的是115200。双方自己“按时间推算”。

UART默认线路是高电平。当发送开始，TX 拉低，接收方看到”高到低的变化“，就知道发送开始了。因为双方以及约定好速率，115200 baud，也就是差多T = 1/115200 = 8.68 微秒. 接受方每隔 8.68us 采样一次，也就是说接收方，“自己推时间”。

这种没有公共时钟，各自用自己时钟的的通信方式就是异步通信。异步通信只能做到频率尽量一致，并不能完全一致。

I2C 为什么需要上拉电阻？

因为 I2C 使用开漏输出，设备只能拉低总线，不能主动输出高电平，所以必须通过上拉电阻得到高电平。

追问：为啥那么I2C设备都是只能输出低电平呢？

追问:  为什么I2C用的是开漏输出？

这种方式保证了所有I2C设备都是只能有一个操作，就是输出低电平，不会导致I2C总线短路。也就是I2C总线可以挂多个设备的原因。

为什么是用电阻进行上拉呢?

防止总线悬空，不直接接VCC拉高是，怕VCC接地，直接短路。

I2C 的设备地址是多少位？

7位，第8位要表示读写

什么是 ACK/NACK？

ACK是从设备的应答信号，通过再第九位高电平期间拉低电平实现。NACK就是不拉低，不应答的意思

Linux I2C 框架相关:

Linux I2C 驱动分哪几层？

① I2C core
② I2C adapter（控制器驱动）
③ I2C client（设备）
④ I2C driver（设备驱动）

其中，I2C core和I2C driver 是没有实体的，是软件。I2C core就是linux内核中的软件管理层。负责。i2c-core 是 Linux I2C 子系统的核心管理层，负责管理 I2C 设备和驱动、完成设备与驱动匹配、调用 probe/remove，并向上提供统一的 I2C 通信框架，真正的硬件时序则由 i2c_adapter 完成。

记住一句话，i2c-core 的本质：就是“管理 I2C 总线上的 device 和 driver”。

工作流程:

① 注册 adapter（I2C控制器）
② 创建 client（I2C设备）
③ 注册 driver（设备驱动）
④ core 自动匹配
⑤ 调用 probe
⑥ 驱动通过 core 进行 I2C 通信

i2c_client 和 i2c_driver 的区别？

i2c_client 描述设备，
包含设备地址、总线等信息。

i2c_driver 描述驱动，
包含 probe/remove 等回调。

probe 什么时候调用？

当match函数把设备和驱动匹配成功后调用

remove 什么时候调用？

当卸载驱动模块的时候调用，用于资源的释放

compatible 的作用是什么？

用于设备树和驱动匹配。

设备树：
compatible = "xxx"

驱动：
of_match_table

设备树相关：

这部分主要是对属性的提问

reg 属性的作用？

表示设备地址，比如reg = <0x38>;

interrupts 属性作用？

描述设备使用的中断号，和触发方式。

pinctrl 的作用？

pinctrl子系统专门用于描述引脚复用，defult 表示使用默认配置。

驱动开发相关：

I2C 设备驱动的开发流程？（重点）

整体流程：

设备出现 → 驱动加载 → probe → 通信

标准开发流程：

① 编写设备树（描述设备）
② 编写 i2c_driver（驱动）
③ 注册 i2c_driver
④ i2c-core 自动匹配
⑤ probe 初始化设备
⑥ I2C通信
⑦ 注册子系统（input/char等）
⑧ remove 释放资源

整体架构：

设备树
   ↓
i2c_client（设备）

驱动代码
   ↓
i2c_driver（驱动）

      ↓
   i2c-core
      ↓
compatible 匹配
      ↓
probe()
      ↓
驱动接管设备

流程：

编写设备树，告诉linux系统I2C 总线上挂了什么设备，最重要的属性是compatibles属性，这个是用于驱动匹配的。然后编写，i2c_driver，告诉内核“我能驱动谁”，of_match_tables是关键成员，用于设备树匹配。下一步，i2c_add_driver(r);注册 i2c_driver，把 driver 注册到 i2c-core。i2c-core 自动匹配client 和driver。probe 初始化设备，进行中断申请，GPIO获取等操作。I2C 通信，函数编写，注册功能子系统，把把功能提供给用户空间

request_irq 和 free_irq 的关系？

request_irq 申请中断，free_irq 释放中断。

为什么 remove 里要释放资源？

防止内存泄漏、中断残留、GPIO资源占用。

I2C 通信相关：

Linux 中常用哪些 I2C API？（重点）

i2c_transfer()
i2c_master_send()
i2c_master_recv()

为什么 probe 不执行？

设备树方面：设备树修改后，没有重新编译加载，或者匹配失败

地址方面：I2C设备地不对

总线方面：总线没有使能

client->irq 从哪里来的？

来自设备树 interrupts 属性。

为什么中断里不能睡眠？

中断上下文没有进程调度，无法恢复，睡眠会导致系统异常

i2c_add_driver 内部做了什么？

① 注册 driver
② 挂到 I2C bus
③ 遍历 client
④ 调用匹配函数
⑤ 匹配成功后执行 probe
