从 WS2812 驱动到消消乐游戏：嵌入式开发实战复盘

两天时间，从零驱动 WS2812 灯带到完成消消乐游戏。这篇文章记录了过程中遇到的核心问题、排查路径和设计决策，重点是那些"差点没搞定"的环节。

项目背景

硬件平台：STM32F103C8T6（Cortex-M3, 72MHz, 64KB Flash, 20KB RAM）

外围设备：WS2812 灯带（60 颗 LED）、SSD1306 OLED（I2C）、蜂鸣器、4 个按键

开发环境：VS Code + EIDE 扩展、ARM Compiler 5.06、J-Link OB-Mini Plus (SWD)

项目目标：在已有 PCB 板上完成灯带驱动、光效系统、消消乐游戏的完整开发。全程使用 AI（Claude Code）辅助，验证"给 AI 配工具"的嵌入式开发模式是否可行。

系统架构：

┌─────────────┐     SWD      ┌──────────────────┐
│  J-Link     │ ◄──────────► │  STM32F103C8T6   │
└─────────────┘              │                  │
                             │  ┌─ TIM2_CH2(PA1)──► WS2812 (60 LED)
┌─────────────┐     UART     │  ├─ I2C1(PB6/PB7)──► SSD1306 OLED
│  PC 串口    │ ◄──────────► │  ├─ GPIO ──────────► 蜂鸣器
└─────────────┘              │  └─ GPIO ──────────► KEY1-4
                             └──────────────────┘

开发周期：

日期	阶段	内容
2026-05-02	环境搭建	EIDE 工具链、J-Link 调试、串口监视
2026-05-02 ~ 05-03	驱动开发	WS2812 PWM+DMA 方案，解决引脚冲突、渐变色
2026-05-03	光效系统	8 种光效、查表法优化
2026-05-04	非阻塞改造	蜂鸣器/按键状态机、OLED 移植
2026-05-04	游戏开发	消消乐逻辑、菜单系统、界面优化

---

一、WS2812 驱动开发

1.1 方案选择

目标：驱动 60 颗 WS2812 RGB LED 灯带

方案对比：

方案	原理	优点	缺点
GPIO 软件模拟	循环翻转 GPIO	简单	时序不精确，受中断影响
SPI + DMA	1位 WS2812 = 3位 SPI	精确、通用	编码复杂度高
PWM + DMA	占空比表示 0/1	精确、直观	占用定时器

选择：PWM + DMA 方案，使用 TIM2_CH2 (PA1)

关键参数：

• PWM 频率：72MHz / 90 = 800kHz
• 0 码占空比：30/90 = 33%
• 1 码占空比：60/90 = 67%

---

1.2 问题一：引脚冲突

现象：

设置红色 → LED 不亮
设置白色 → 部分异常闪烁

排查过程：

LED 不亮
    ↓
检查 GPIO 配置 → 正常
    ↓
检查 TIM 通道映射 → PA0 对应 TIM2_CH1，正确
    ↓
检查 PCB 原理图
    ↓
发现 PA0 被 KEY3 占用！

根因：PA0 同时连接 WS2812 数据线和 KEY3 按键，按键的上拉电阻将 PWM 信号拉高。

解决方案：迁移到 PA1（TIM2_CH2）

// 修改前
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;  // PA0
TIM_OC1Init(TIM2, &TIM_OCInitStructure);   // CH1

// 修改后
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;  // PA1
TIM_OC2Init(TIM2, &TIM_OCInitStructure);   // CH2

教训：开发前必须检查引脚复用表！

---

1.3 问题二：颜色顺序错误

现象：

SetColor(0, 255, 0, 0);  // 期望红色
// 实际显示：绿色

排查：通过串口打印 PWM 缓冲区，确认编码正确。

根因：WS2812 标准协议使用 GRB 顺序，不是 RGB。

字节位置	标准 WS2812
第 1 字节	G (绿色)
第 2 字节	R (红色)
第 3 字节	B (蓝色)

解决方案：

#define WS2812_COLOR_ORDER_GRB  // 标准WS2812

---

1.4 问题三：渐变色异常（核心问题）

现象：

SetAll(255, 0, 0);  // 设置全红
// 实际显示：红→绿→蓝 渐变色

最令人困惑的是：单独设置几颗 LED 完全正常，全白 (255,255,255) 也正常，唯独"全红"出现渐变。这意味着数据本身大概率没问题，问题出在传输环节——但具体在哪里？

关键线索：

• 单独设置 LED0/10/20 颜色正常
• 全白 (255,255,255) 显示正常

排查过程：

第一步：验证数据编码

添加诊断代码打印缓冲区：

// 颜色缓冲区 - 正确
LED0: R=255 G=0 B=0

// PWM 编码 - 正确
LED0: 30 30 30 30 30 30 30 30 60 60 60 60 60 60 60 60 30...
      ↑--- R=255 ---↑   ↑-------- G=0 --------↑

结论：软件编码完全正确，问题在硬件传输层！

第二步：尝试多种修复方案

尝试	修改内容	结果
1	内存对齐 __align(4)	无效
2	增加复位周期 50 个	无效
3	修改占空比	无效
4	提高 DMA 优先级	无效
5	修改 DMA 触发方式	解决！

第三步：分析 DMA 触发方式

CC2 事件触发（有问题）：
PWM 周期: |←————1.25μs————→|
         ┌──────┐
    ─────┘      └─────
              ↑ DMA 在周期中间更新 CCR2，当前周期被破坏

Update 事件触发（正确）：
PWM 周期: |←————1.25μs————→|
         ┌──────┐
    ─────┘      └─────
    ↑ DMA 在周期结束前更新，新周期正确

根因：DMA 使用 CC2 事件触发，在 PWM 周期中间更新 CCR2，导致波形畸变。

解决方案：

// 1. 启用 CCR2 预装载
TIM_OC2PreloadConfig(TIM2, TIM_OCPreload_Enable);

// 2. 使用 Update 事件触发 DMA
TIM_DMACmd(TIM2, TIM_DMA_Update, ENABLE);

// 3. 使用正确的 DMA 通道 (TIM2_Update → DMA1_Channel2)
DMA_InitStructure.DMA_PeripheralBaseAddr = (u32)&TIM2->CCR2;

关键发现：

触发方式	触发时机	适用场景	问题
CC 事件	CNT=CCR 时	单次传输	时机不可控
Update 事件	CNT=ARR 时	连续传输	时机可控

这个排查过程花了相当长时间。前 4 次尝试都失败了，直到从 PWM 波形的角度重新审视 DMA 触发时机，才找到根因。教训是：当软件逻辑确认无误时，问题往往在硬件交互的时序细节上。

---

1.5 WS2812 驱动经验总结

分层诊断法：

问题: LED 显示异常
    ↓
{ 数据层 } → 打印颜色缓冲区
    ↓
{ 编码层 } → 打印 PWM 缓冲区
    ↓
{ 传输层 } → 检查 DMA 配置
    ↓
{ 物理层 } → 示波器抓波形

可复用经验：

问题类型	排查方法
颜色异常	检查 GRB 顺序
显示不稳定	检查 DMA 触发方式
部分正常	检查引脚冲突

---

二、光效系统开发

2.1 模块化设计

文件架构：

HARDWARE/WS2812/
├── WS2812.h/c              # 底层驱动
├── WS2812_ColorUtils.h/c   # 颜色工具
└── WS2812_Effects.h/c      # 光效系统

2.2 八种光效实现

模式	名称	算法要点
0	彩虹流动	HSV 色相映射到 LED 位置，相位递增
1	彗星追逐	3 个彗星，拖尾使用线性衰减
2	呼吸灯	正弦波调制亮度，暖白色调
3	星空闪烁	随机产生星星，淡入淡出过渡
4	闪电效果	随机位置快速闪亮后衰减
5	颜色波浪	正弦波形状的颜色波动
6	火焰效果	暖色调随机波动
7	能量脉冲	从中心向两边扩散

2.3 嵌入式优化技巧

查表法替代浮点运算：

// 原方案：浮点运算（Cortex-M3 无 FPU，效率低）
u8 fade = (u8)(255 * (1.0f - (float)i / length * 0.6f));

// 优化方案：查表法
static const u8 fade_table[4] = {255, 191, 128, 64};
u8 fade = fade_table[i < 4 ? i : 3];

正弦表预计算：

// 预计算 360 点正弦表，避免实时浮点运算
static const u8 sine_table[360] = {
    128, 130, 132, ... // 0-359 度对应的正弦值 (0-255)
};

u8 Sine_U8(u16 angle) {
    return sine_table[angle % 360];
}

2.4 编译问题排查

问题：按键宏未定义

Error: #20: identifier "KEY0_PRES" is undefined

原因：代码中使用 KEY0_PRES，但项目中实际定义是 KEY1_PRESS

解决：查阅 KEY.h，使用正确的宏名称

---

三、非阻塞改造

3.1 为什么需要非阻塞

原始阻塞式代码：

void BEEP_Beep(u8 times, u16 on_ms, u16 off_ms)
{
    while (times--) {
        BEEP_On();
        delay_ms(on_ms);   // CPU 阻塞在这里
        BEEP_Off();
        if (times > 0) delay_ms(off_ms);
    }
}

问题：

• CPU 在延时期间完全被占用
• 无法响应其他任务
• 多任务场景下任务相互阻塞

3.2 解决方案：状态机 + SysTick

核心思想：把时间消耗转化为状态迁移

阻塞式：
主循环: 鸣叫 → 阻塞等待 → 返回 → 继续

非阻塞式：
SysTick 中断 (1ms): 更新状态机
主循环: 非阻塞查询 → 处理业务

3.3 蜂鸣器状态机

状态定义：

typedef enum {
    BEEP_STATE_IDLE = 0,    // 空闲
    BEEP_STATE_ON,          // 鸣叫中
    BEEP_STATE_OFF          // 间歇中
} BEEP_State_t;

状态迁移：

         times > 0
IDLE ───────────────> ON ───────> OFF
  ^                     │              │
  │                     │ on_ms 到期   │ off_ms 到期
  │                     v              v
  └─────────────────────┴──────────────┘
              times == 0 时回到 IDLE

核心实现：

void BEEP_Update(void)  // 在 SysTick_Handler 中调用
{
    if (beep_state == BEEP_STATE_IDLE) return;

    beep_counter++;

    switch (beep_state) {
    case BEEP_STATE_ON:
        if (beep_counter >= beep_on_ms) {
            BEEP_Off();
            beep_times_left--;
            beep_counter = 0;
            beep_state = (beep_times_left == 0) ? BEEP_STATE_IDLE : BEEP_STATE_OFF;
        }
        break;
    // ...
    }
}

3.4 按键状态机

状态定义：

typedef enum {
    KEY_STATE_IDLE = 0,
    KEY_STATE_DEBOUNCE_PRESS,    // 按下消抖
    KEY_STATE_PRESSED,
    KEY_STATE_DEBOUNCE_RELEASE   // 释放消抖
} KEY_State_t;

状态迁移：

            检测到按下                20ms 后确认
IDLE ───────────────> DEBOUNCE_PRESS ─────────────> PRESSED
  ^                                                    │
  │                    20ms 后确认                     │
  └────────────── DEBOUNCE_RELEASE <───────────────────┘
                       检测到释放

3.5 关键技术点

volatile 必不可少：

// 中断中修改的变量必须用 volatile
static volatile KEY_State_t key_state = KEY_STATE_IDLE;
static volatile u8 key_pressed_event = KEY_NONE;

为什么需要 volatile：

• 防止编译器优化导致读取到旧值
• 确保每次都从内存读取变量

临界区保护：

u8 KEY_GetPressed(void)
{
    u8 event;
    __disable_irq();           // 进入临界区
    event = key_pressed_event;
    key_pressed_event = KEY_NONE;
    __enable_irq();            // 退出临界区
    return event;
}

为什么需要临界区：

• 读-修改-写序列需要原子性
• 防止中断打断导致数据不一致

3.6 OLED 驱动移植踩坑

问题：OLED 屏幕不显示

排查：

1. 万用表测量 SCL/SDA 引脚电平 - 异常
2. 对照 PCB 标注 - 发现引脚定义错误

根因：移植代码时直接使用原代码的引脚定义，未对照实际 PCB

// 错误（原代码）
#define OLED_SCL    PBout(10)
#define OLED_SDA    PBout(11)

// 正确（根据 PCB）
#define OLED_SCL    PBout(6)   // PB6
#define OLED_SDA    PBout(7)   // PB7

教训：移植驱动时，必须先确认硬件引脚映射！

---

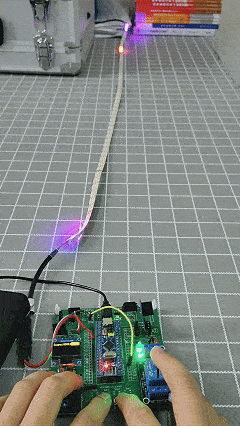

四、消消乐游戏开发

4.1 设计过程

通过 brainstorming 工作流，逐层澄清需求：

布局方案：单向布局

• 玩家区域：LED 0-2
• 轨道：LED 3-56
• 敌方区域：LED 57-59

炮弹设计：多灯带拖尾效果

碰撞规则：

• 颜色匹配 → 消除得分
• 颜色不匹配 → 玩家炮弹消失（不扣命）

按键映射：

• 游戏中：KEY1/2/3 发射红/黄/绿，KEY4 暂停
• 菜单中：KEY1/2 切换光效，KEY3 调亮度，KEY4 进入游戏

4.2 架构设计

轻量模块化：

模块	职责
Game_Core	游戏逻辑：状态机、炮弹、碰撞、分数
Game_UI	界面渲染：LED 显示、OLED 界面、音效

4.3 玩法说明

基本流程：

1. 玩家在 LED 0-2 区域，有红/黄/绿三种炮弹
2. 按 KEY1/2/3 发射对应颜色的炮弹，沿轨道（LED 3-56）向敌方推进
3. 敌方炮弹从另一端向玩家推进
4. 炮弹相遇时：颜色匹配则消除得分，颜色不匹配则玩家炮弹消失
5. 敌方炮弹到达玩家区域则扣生命值
6. 生命值归零则游戏结束

OLED 界面显示：

┌──────────────────┐
│  得分: 1200       │
│  生命: ████░ 4/5  │
│  连击: x3         │
│  ★★☆ 难度 2      │
└──────────────────┘

音效系统：五种音效对应不同游戏事件——发射、击中、连击、失败、游戏结束，均由蜂鸣器状态机非阻塞驱动。

4.4 优化迭代

游戏手感调整：

• 敌方炮弹初始速度从 2 降到 1
• 发射冷却从 500ms 降到 200ms

碰撞机制优化：

• 原设计：颜色不匹配扣命
• 修改后：错误颜色只消耗玩家炮弹

OLED 显示优化：

• 移除模式文字，改用星号显示难度等级
• 生命值用方块字符直观显示：生命: ████░ (4/5)

菜单系统：

• 8 种预设光效供选择
• 4 档亮度循环切换

4.5 最终成果

编译结果：

ROM: 13.67KB (21.4% of 64KB)
RAM: 6.05KB (30.3% of 20KB)
零警告、零错误

游戏功能：

• 四种游戏状态：菜单、游戏中、暂停、结束
• 炮弹系统：多灯带拖尾、颜色匹配消除
• 双显示：OLED（分数/生命/连击）+ LED（光效）
• 五种音效：发射、击中、连击、失败、游戏结束

---

五、经验教训总结

5.1 非阻塞改造三步法

1. 找到时间源（SysTick、定时器）
2. 设计状态机（状态定义 + 迁移条件）
3. 分离"触发"和"更新"（触发在主循环，更新在中断）

5.2 分层诊断法

问题 → 数据层 → 编码层 → 传输层 → 物理层

软件确认无误时，问题往往在硬件交互层。

5.3 移植驱动检查清单

• 确认硬件引脚映射（对照 PCB 原理图）
• 确认通信方式（I2C 地址、SPI 模式）
• 确认时序要求（初始化延时、命令间隔）

5.4 常见踩坑速查

问题	根因	预防方法
LED 不亮	引脚冲突	开发前检查引脚复用表
颜色错误	GRB 顺序	查阅数据手册确认协议
显示渐变	DMA 触发时机	优先使用 Update 事件
状态异常	缺少 volatile	ISR 共享变量必须加 volatile
移植失败	引脚配置错误	先对照 PCB 确认引脚

---
