企业网络的核心问题不是"能不能上网"，而是"谁在网上、该有什么权限"。PacketFence 用 20 年开源积累，给出了工业级答案。

一、引言：痛点与场景

你是否有以下困惑？

• 新设备接入网络后，没有任何管控手段，只能靠交换机的静态配置？
• 来访客户、承包商、IoT 设备混在一个 VLAN，安全边界形同虚设？
• 802.1X 听起来很美，但 Cisco/Juniper/H3C 每个厂商的配置语法都不一样，运维成本高到离谱？
• 网络中出现异常终端，想隔离却发现"做了准入就没法快速放行"？

这些问题，PacketFence 都给出了答案。

PacketFence 诞生于 2004 年，最初由 Inverse Inc. 开发并开源，目前已被全球 10,000+ 企业采用，包括大学校园、医院、大型企业园区等高可靠性场景。2024 年 Inverse Inc. 被 Akamai 收购，推出PacketFence Cloud 后，进一步完善了商业支持体系。

二、项目简介

PacketFence 是一款完全开源的网络访问控制（NAC）系统，覆盖从设备接入认证、角色识别、动态访问控制到威胁检测的全链路。

核心数据一览：

指标	数值
GitHub Stars	1,621
Forks	312
Commit 数	48,305
最新稳定版	v15.0.0（2025-10）
License	GPL-2.0
主要语言	Perl（核心）、Vue.js（前端）、Go（API）、JavaScript
维护组织	Inverse Inc.（Akamai 旗下）

项目特点：

• 完整支持 RADIUS AAA、802.1X、Captive Portal、MAC 认证等多种接入方式
• 支持 Cisco、Juniper、HP、Aruba、Ruckus 等主流网络设备厂商
• 提供开源自建（Debian/CentOS）和云托管（PacketFence Cloud）两种部署模式
• 集成 Snort/Suricata IDS、Nessus/OpenVAS 漏洞扫描、Kafka 事件总线

三、系统架构

PacketFence 采用分层模块化设计，核心组件之间通过标准化接口通信，可灵活适配从小型办公室到万人园区的多样化场景。

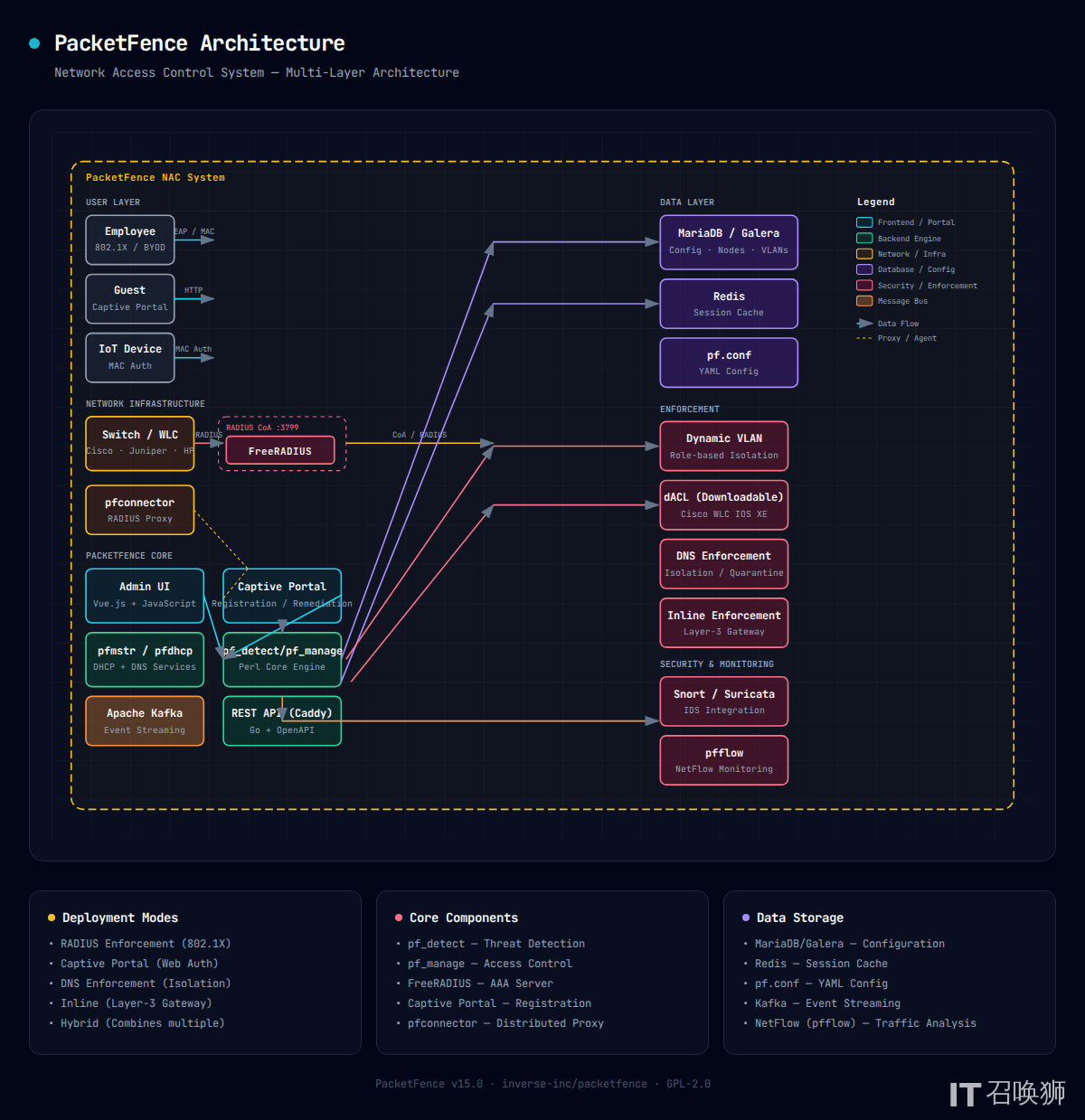

▲ 图1：PacketFence 系统架构图

整体上分为用户层、网络基础设施层、核心引擎层、数据层、安全监控层五大区域：

用户接入层 — 支持三类终端接入：员工使用 802.1X（EAP-TLS/PEAP）认证，访客通过 Captive Portal（强制门户）注册，IoT 设备采用 MAC 认证。三类终端的认证策略相互独立，互不干扰。

网络基础设施层 — 以支持 RADIUS CoA（Change of Authorization）的核心交换机或无线控制器为中心，负责将认证请求转发给 FreeRADIUS，并将策略执行指令（VLAN 重新分配、端口 shutdown 等）下发到接入设备。pfconnector 组件支持分布式代理部署，解决异地/多分支机构场景下的 RADIUS 代理问题。

PacketFence 核心引擎层 — 整个系统的"大脑"。pf_detect 模块负责设备检测与威胁识别，pf_manage 负责访问控制决策，两者协同工作完成"认证→策略评估→权限下发"的完整链路。Captive Portal（Vue.js + JavaScript）提供设备注册和修复引导界面。pfdhcp 和 pf_dns 分别接管 DHCP 和 DNS 服务，实现 inline 模式的 Layer-3 流量管控。Apache Kafka 作为事件总线，将各类安全事件以流式方式分发到下游处理模块。

数据层 — MariaDB/Galera 集群存储全量配置信息（节点、VLAN、角色、认证源等），Redis 缓存会话状态以提升查询性能，pf.conf 以 YAML 格式保存系统运行参数。

安全与执行层 — 策略引擎根据评估结果动态选择执行方式：动态 VLAN 分配（根据角色将设备划入不同网段）、Downloadable ACL（dACL，支持 Cisco WLC IOS XE）、DNS Sinkhole（将恶意域名解析指向黑洞）、Inline Enforcement（Layer-3 网关拦截）。

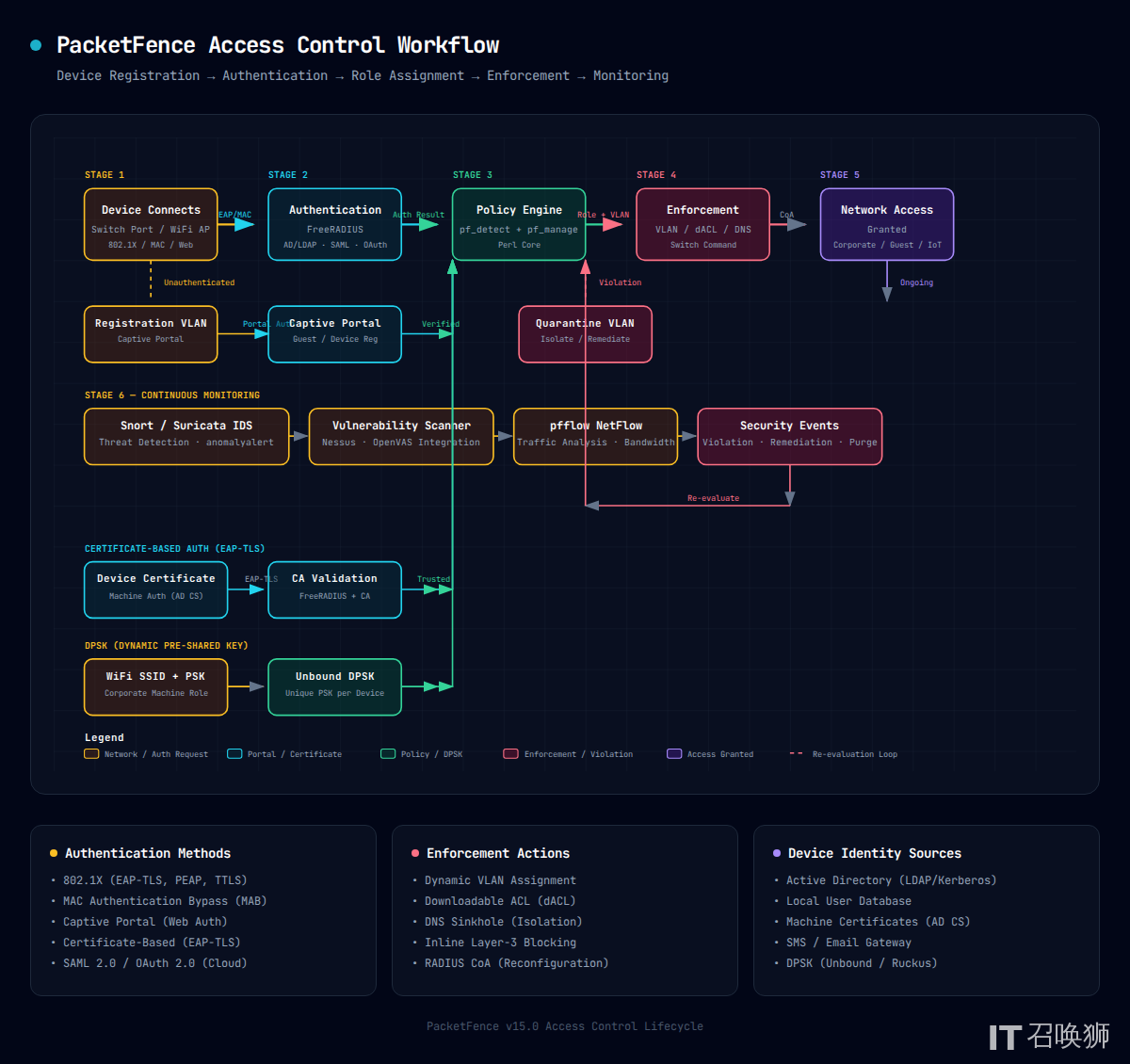

▲ 图2：PacketFence 访问控制工作流

四、核心特性解析

4.1 强制门户（Captive Portal）

PacketFence 内置功能完整的 Captive Portal，访客或未授权设备接入网络后，会被强制重定向到注册页面，完成身份验证或设备登记后才能上网。Portal 支持邮件验证码、短信验证码等多种认证方式，并提供修复引导——例如某终端未通过安全检查，Portal 会提示"请安装杀毒软件并更新补丁"，完成后重新触发评估流程。

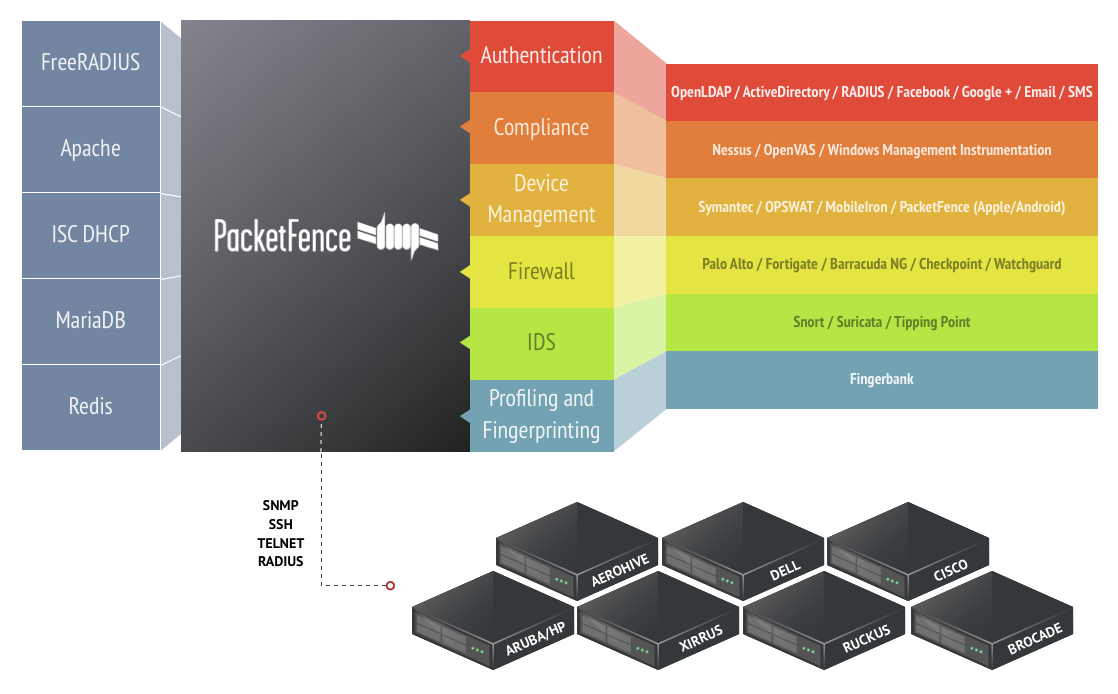

▲ 图3：PacketFence 组件架构

4.2 802.1X 认证（RADIUS Enforcement）

这是 PacketFence 最核心的能力。通过对接 FreeRADIUS，支持 EAP-TLS（证书双向认证）、PEAP（MS-CHAPv2）、EAP-TTLS 等主流 802.1X 认证协议。无缝集成 Active Directory / LDAP，无需在每台设备上单独配置用户名密码，即可实现"员工用自己的域账号连接网络"。支持 RADIUS CoA，能在认证通过后动态调整用户权限——例如检测到某设备存在异常行为，立即将其重新划入隔离 VLAN。

4.3 动态 VLAN 分配

根据设备类型、用户角色、认证结果动态分配 VLAN，是 PacketFence 实现"最小权限原则"的关键机制。新设备注册后默认进入 Registration VLAN；员工认证成功后划入 Corporate VLAN；访客进入 Guest VLAN；检测到威胁的设备自动划入 Quarantine VLAN。VLAN 分配由 PacketFence 通过 RADIUS Attribute（ Tunnel-Private-Group-ID 等）通知交换机执行，全过程无需人工干预。

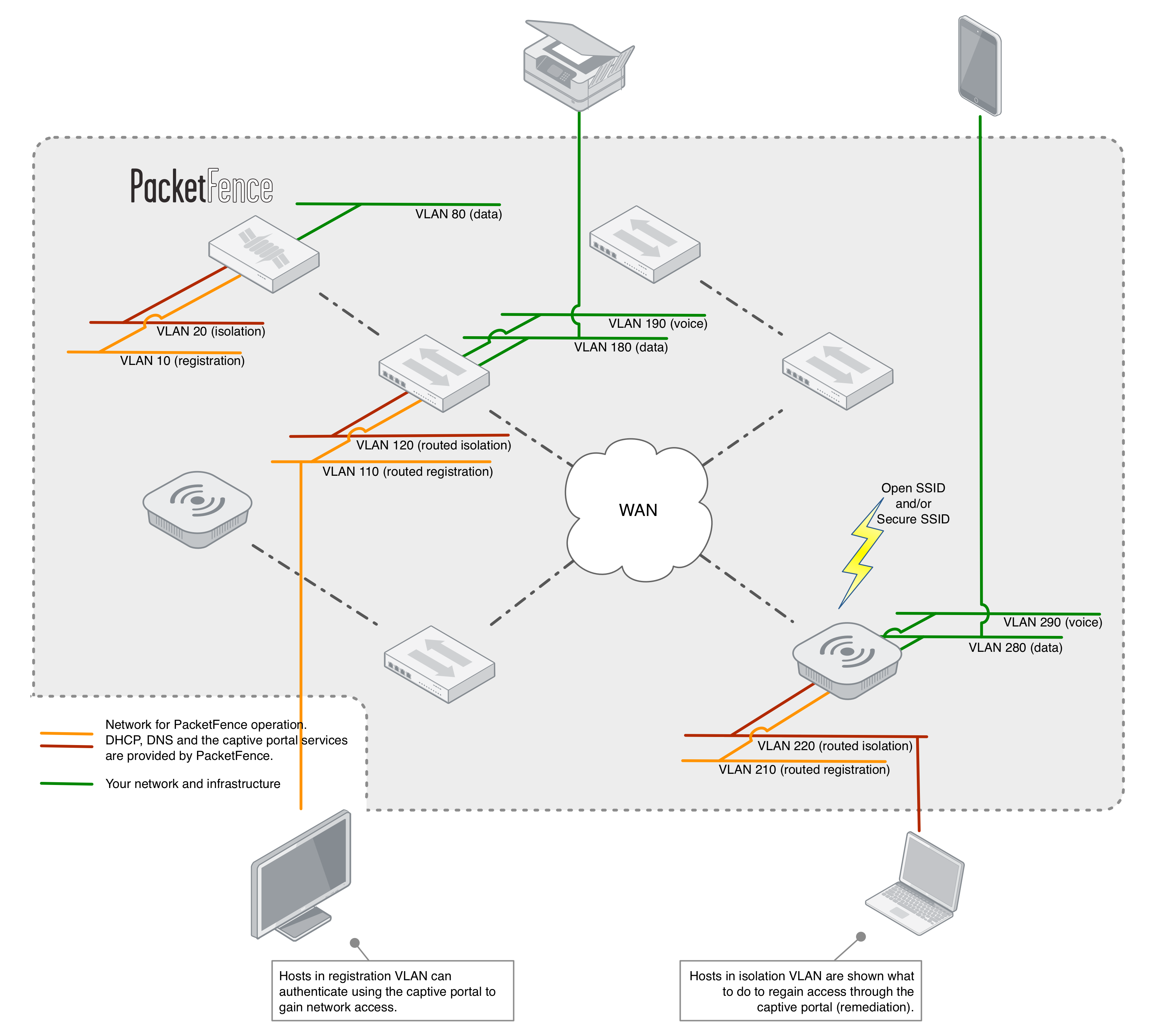

▲ 图4：PacketFence 典型网络架构

4.4 Downloadable ACL（dACL）

v15.0 新增的重要特性。在传统 NAC 方案中，交换机端口的 ACL 通常是静态配置的，精细度有限。PacketFence 的 dACL 机制支持动态下发精细化访问控制列表到 Cisco WLC（Wireless LAN Controller）IOS XE 设备。这意味着：即便两台设备在同一个 WLAN SSID 下，也能获得完全不同的访问权限——财务部门能访问 ERP，研发部门能访问代码仓库，而访客只能访问互联网。

4.5 BYOD 与设备指纹

PacketFence 提供强大的 BYOD（Bring Your Own Device）管理能力。不需要安装任何客户端软件，系统通过设备指纹（MAC 地址前缀、DHCP 指纹、HTTP User-Agent 等特征）自动识别设备类型（iPhone、Android、Windows、Mac）和厂商（Apple、Samsung、Lenovo 等）。结合动态 VLAN 分配，实现"员工用自己的手机入网，自动获得受限权限"的体验。

4.6 IDS / 漏洞扫描集成

PacketFence 与 Snort、Suricata（IDS）以及 Nessus、OpenVAS（漏洞扫描器）深度集成。IDS 检测到异常流量时，通过 NetFilter/Pf.conf 触发自动隔离——问题终端在几分钟内就被划入 Quarantine VLAN，无法再访问内网资源。漏洞扫描结果可以作为设备健康评估的一部分，不符合安全基线的设备将被禁止接入或引导至修复区域。

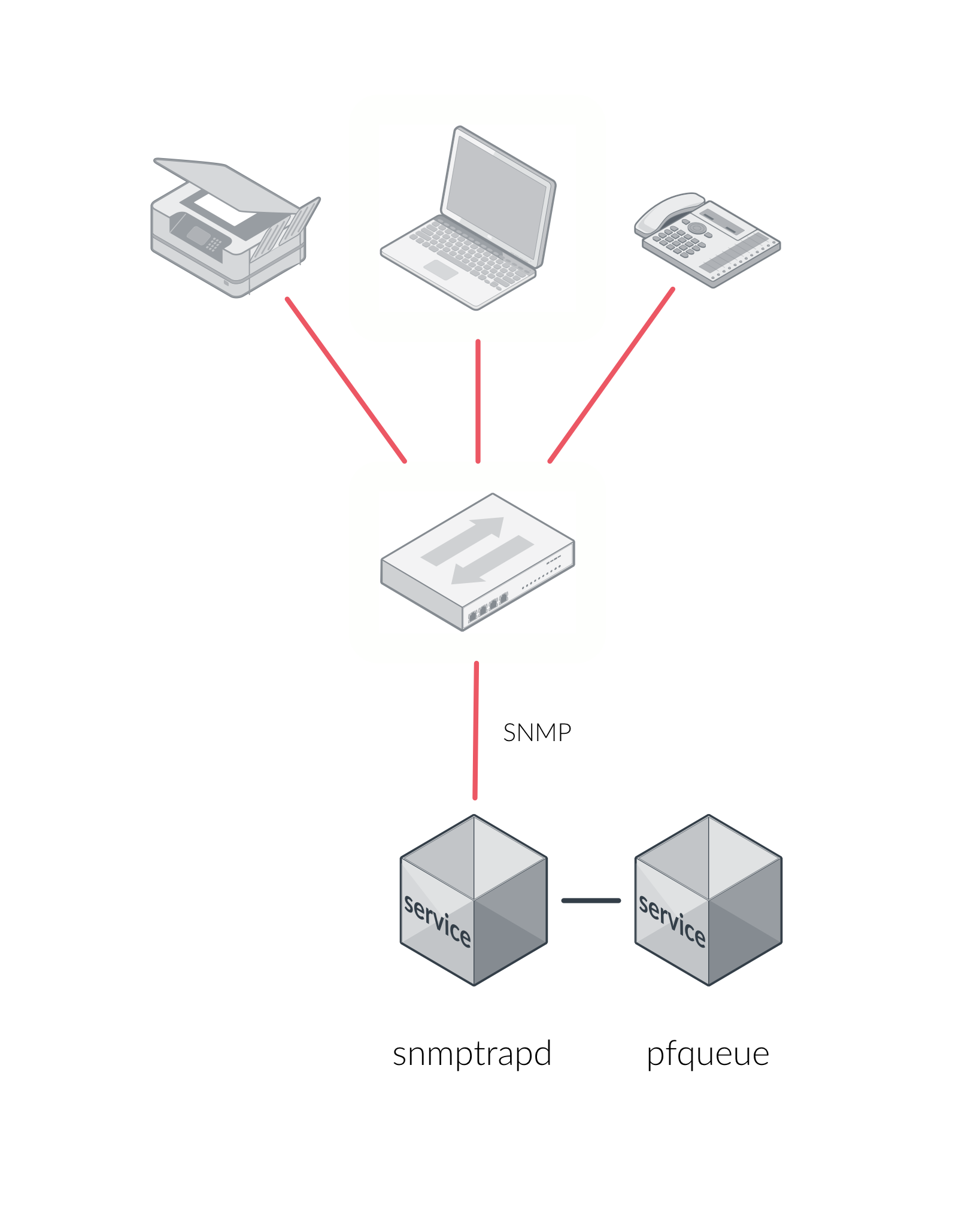

▲ 图5：SNMP Trap 与设备协同交互

4.7 RADIUS Proxy（pfconnector）

在大型园区或多分支机构场景中，核心 NAC 引擎往往部署在数据中心，而接入交换机分布在前端楼层或异地办公楼。pfconnector 以轻量级代理进程的形式部署在各个接入点附近，负责将 RADIUS 请求转发到中心 NAC 引擎，同时支持 RADIUS CoA 的反向通道。pfconnector 支持自动 SSH 重连，确保分布式架构的可靠性。

4.8 高可用集群（Clustering）

PacketFence 原生支持 MariaDB Galera 多主集群，核心服务（pf_detect、pf_manage、Captive Portal）可以水平扩展部署多台节点。集群模式下，任意一台节点故障，其他节点自动接管，官方宣称可支撑 150 万+并发终端的单一多区域部署。

五、快速上手

环境要求

• CPU：推荐 8 核以上
• 内存：推荐 16GB 以上
• 磁盘：100GB 以上（根据日志量浮动）
• 操作系统：Debian 12 或 CentOS 7/8
• 网络：至少 2 张网卡（管理网段 + 检测网段）

安装方式一：ISO 一键安装（推荐）

下载官方 ISO 镜像（Debian 12 定制版，包含所有依赖）：

https://www.packetfence.org/downloads.html

使用 VirtualBox 或物理服务器启动 ISO，按向导完成分区和网络配置。整个过程约 20-30 分钟，无需手动安装依赖包。

安装方式二：Docker 快速体验

如果只是想评估功能，也可以用 Docker 快速启动：

# 克隆官方仓库
git clone https://github.com/inverse-inc/packetfence.git
cd packetfence

# 使用 Docker Compose 启动（开发模式）
docker-compose up -d

访问管理界面：https://localhost:1443/admin，默认账号 admin，密码 admin（生产环境务必修改）。

安装方式三：源码安装（现有 Linux）

# Debian/Ubuntu
apt-get install -y packetfence

# 配置向导
/usr/local/pf/bin/pfconfigurator

零安装体验

官方提供 PacketFence Cloud 免费试用（30 天），无需准备服务器，在线注册即可体验完整 NAC 功能：

• 在线体验：https://packetfence.org/cloud（需要注册）

六、实战演示

场景：配置 Cisco 2960 交换机，实现员工 802.1X 认证 + 访客 Portal 认证

Step 1：在 PacketFence 添加交换机

登录管理界面，进入「Nodes」→「Switches」→「Add」。填入交换机 IP、型号（Cisco Catalyst 2960）、共享密钥（与交换机侧配置一致）：

# 交换机侧 RADIUS 配置（供参考）
radius-server host 192.168.1.10 key "your-secret-key"
aaa authentication dot1x default group radius
aaa authorization network default group radius
dot1x system-auth-control

Step 2：配置 VLAN 映射

在 PacketFence 管理界面创建 VLAN：

• Registration VLAN：VLAN 10（设备注册用）
• Corporate VLAN：VLAN 20（员工正式网络）
• Guest VLAN：VLAN 30（访客网络）
• Quarantine VLAN：VLAN 99（隔离区）

Step 3：配置认证源

进入「Authentication」→「Sources」，添加 Active Directory 认证源：

Type: Active Directory
Name: corporate-ad
Host: ldap://corp.example.com
Base DN: dc=corp,dc=example,dc=com
Bind DN: cn=pf-admin,ou=service,dc=corp,dc=example,dc=com

Step 4：创建连接档案（Connection Profile）

定义不同终端的网络策略：

• corporate-profile：AD 认证 → Corporate VLAN 20 → 全部网络权限
• guest-profile：Portal 认证 → Guest VLAN 30 → 仅互联网访问

Step 5：配置交换机端口模式

# 端口配置示例（员工用 802.1X）
interface GigabitEthernet1/0/1
 switchport mode access
 switchport access vlan 10
 dot1x port-control auto
 dot1x pae authenticator
 authentication order dot1x mab
 authentication priority dot1x mab

Step 6：测试验证

用一台 Windows 笔记本连接该端口：

• 未认证时 → 自动弹出 Portal（设备被划入 Registration VLAN 10）
• 输入 AD 账号密码 → 认证成功 → 自动划入 Corporate VLAN 20，获得完整网络权限
• 用另一台未知设备连接 → 仅能访问 Portal，无法进入内网

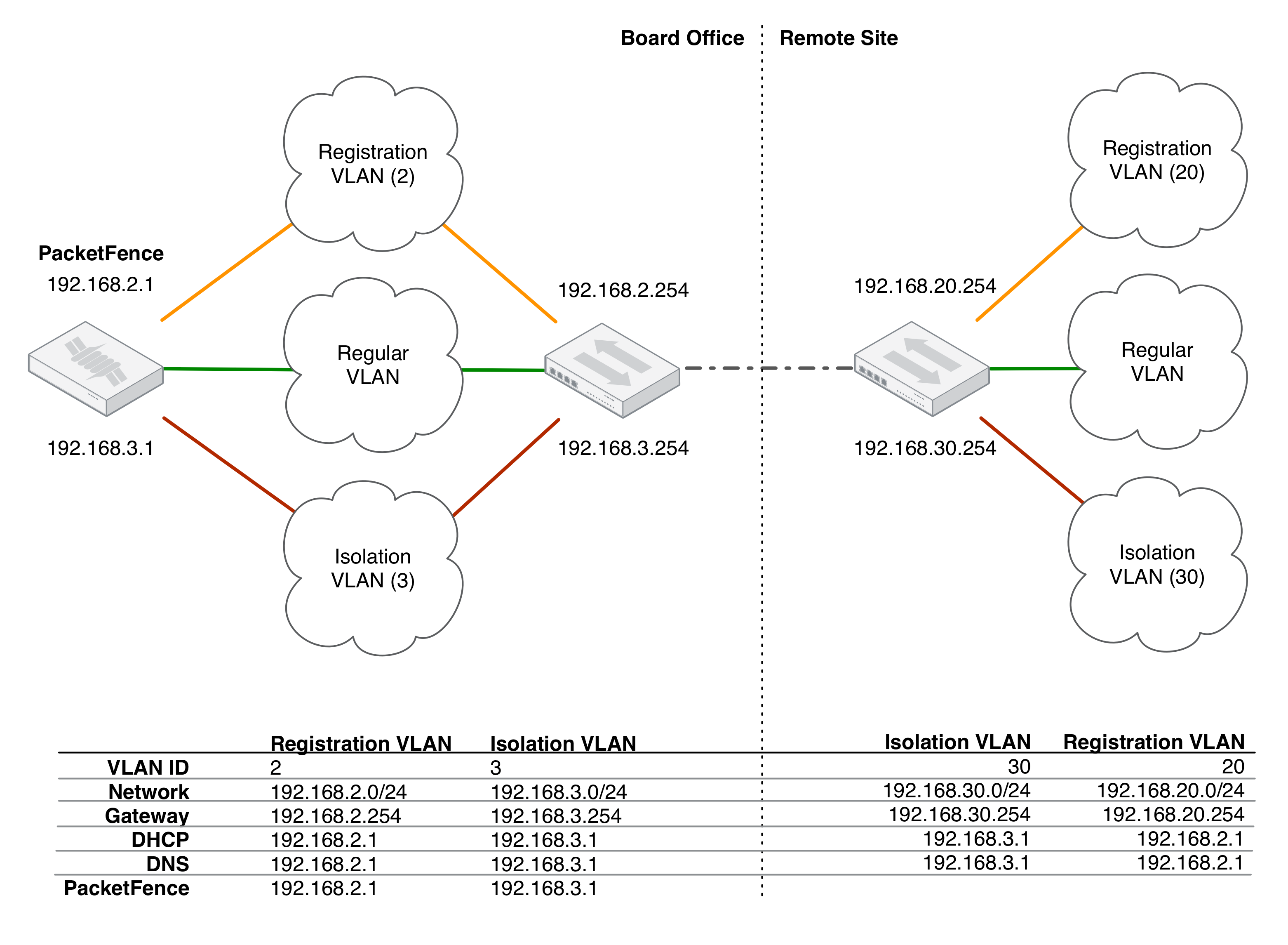

▲ 图6：Routed 模式下的 PacketFence 部署

七、技术亮点深度解析

7.1 可扩展的策略评估引擎

PacketFence 的核心评估逻辑以 Perl 实现，采用了"规则链"（Rule Chain）模式：设备接入触发评估流程，多个评估模块（设备指纹、AD 组、VLAN 组、扫描结果）顺序执行，每个模块返回 allow/deny/reject 决策，最终由决策引擎综合权衡后确定网络访问权限。这种设计保证了评估逻辑的可插拔性——新增一个评估维度，只需实现对应模块并注册到规则链中，无需修改核心代码。

7.2 统一的事件流架构

v15.0 引入了 Apache Kafka 作为默认配置，实现了全量安全事件的流式分发。在此之前，审计日志、告警通知、统计报表都需要各自独立轮询数据库，不仅资源消耗大，而且存在事件丢失风险。通过 Kafka，生产者（pf_detect、pf_manage、Captive Portal）将事件一次性写入消息队列，消费者（Admin UI 实时面板、pfflow、Syslog）各自按需订阅，架构解耦的同时保证了事件的完整性。

7.3 DPSK 动态预共享密钥

在 WPA2-Enterprise 不可用的场景（例如不支持 802.1X 的老旧设备），PacketFence 提供 Unbound DPSK 方案：每个设备被分配唯一的 WPA2 PSK，密钥由 PacketFence 通过 RADIUS Access-Accept 包的 Vendor-Specific Attribute 下发到无线控制器。相比传统的"所有人共用一个 PSK"，DPSK 实现了真正的设备级隔离——即便 PSK 泄露，也能精确定位到是哪台设备的问题。
