CNN-卷积神经网络

---

---

1. 卷积神经网络发展史

1.1 什么是 CNN

卷积神经网络是一类专门处理网格状结构数据的神经网络，最典型的是图像（2D 像素网格）。其核心思想是：局部连接 + 参数共享 + 层级抽象。

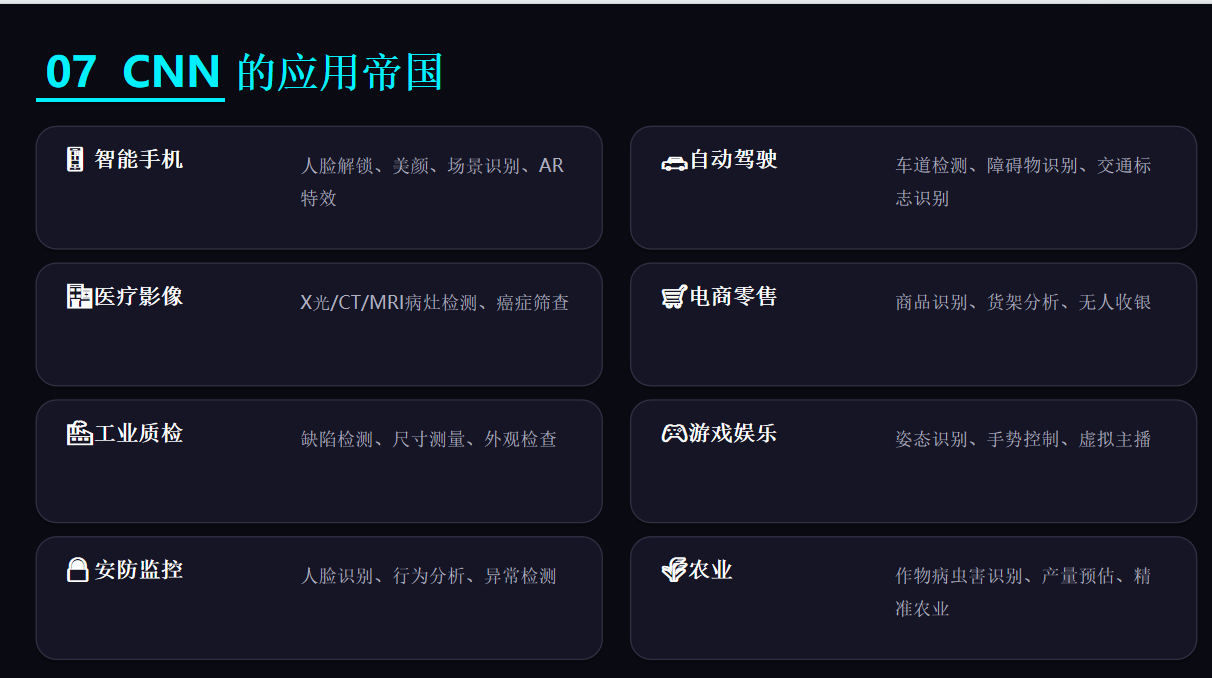

2012 年 AlexNet 在 ImageNet 上取得突破性成绩后，CNN 成为计算机视觉领域的主导模型。

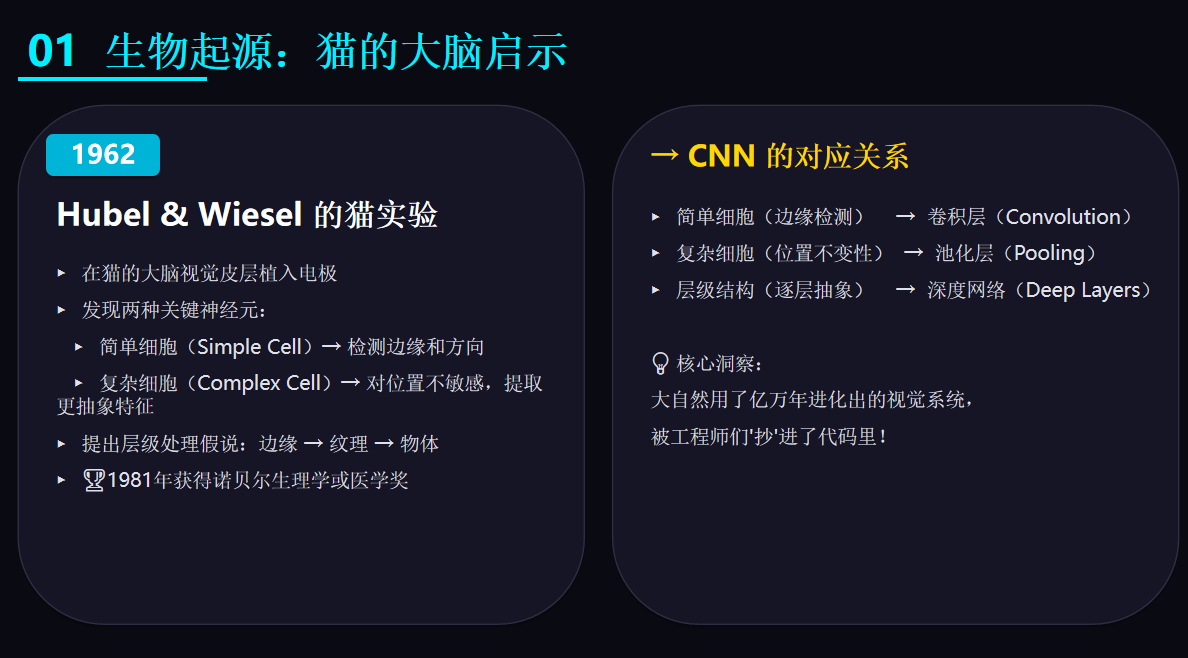

1.2 生物启发：视觉系统的层级结构

1962 年，神经科学家 Hubel & Wiesel 通过猫的视觉皮层实验发现：

细胞类型	功能	CNN 对应
简单细胞	对特定方向边缘响应	卷积层（特征提取）
复杂细胞	对位置偏移不敏感	池化层（平移不变性）

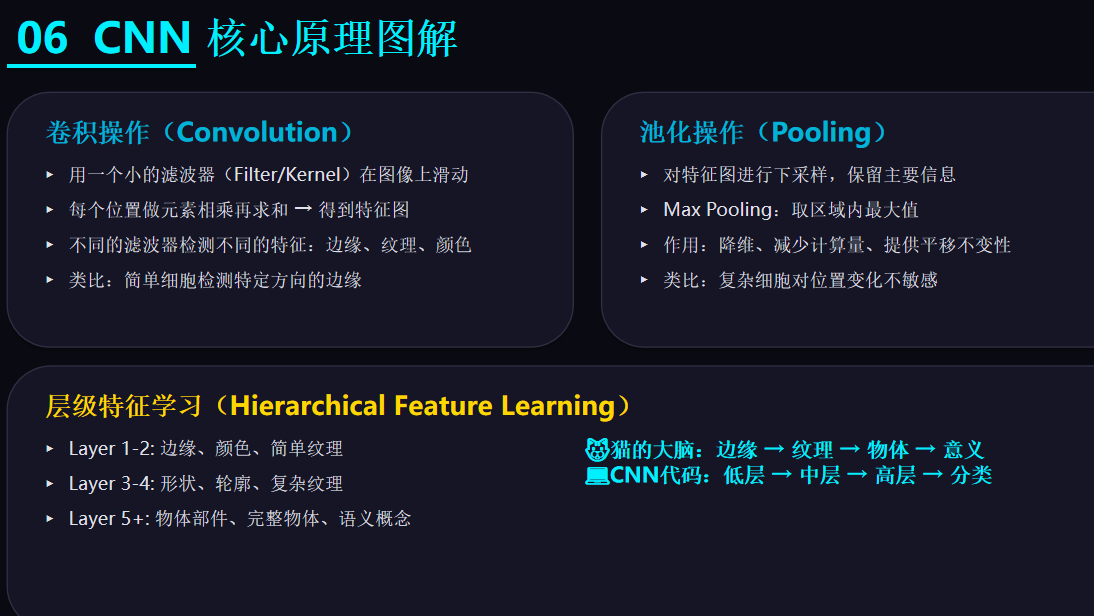

核心发现：视觉处理是层级化的——从边缘到纹理再到物体部件。

这正是深度学习优于传统特征工程的根本原因：CNN 的每一层自动学习不同抽象层次的特征，无需手工设计 SIFT、HOG 等特征提取器。

浅层 ──→ 边缘、颜色斑点
中层 ──→ 纹理、简单图案
深层 ──→ 眼睛、轮子、人脸

1962年，生物学家Torsten Wisesl 和 David H.Hunel （1981的诺贝尔医学奖）对猫的视觉结构进行研究，首次发现猫的视觉系统中存在层级结构， 并且发现了两种重要的细胞simple cells和complex cells，不同类型细胞承受不同抽象层次的视觉感知功能。

注意：层级结构的发现是十分十分重要的，正是因为有了层级结构，才能够在不同层抽取不同程度的图像特征，才让深度卷积神经网络大行其道，击败了传统的图像特征工程，就是因为深度卷积网络能够在不同层能提取出不同程度的特征，替代了传统的特征工程，就是因为深度卷积网络，不同层就是对应了不同的图像特征工程，如初始层是边缘特征提取器，中间层是纹理特征，后面的卷积层则是高级语义特征。

simple cells和complex cells：则对应了卷积和池化操作；

可以说1962年的生物实验是卷积神经网络诞生的理论基石。

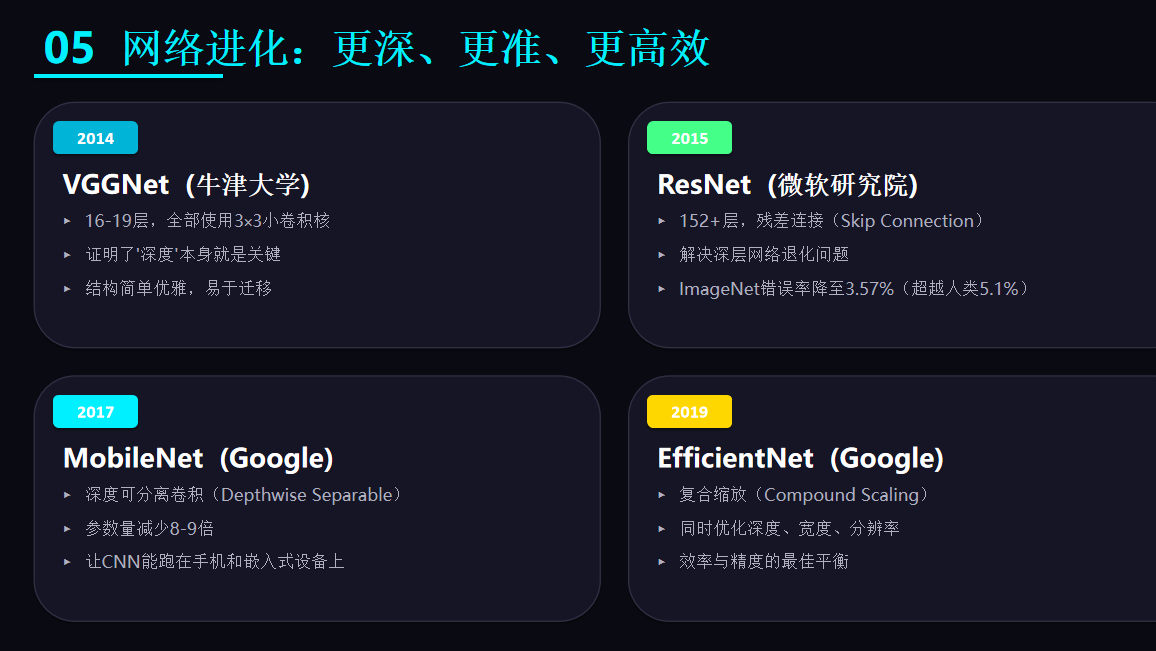

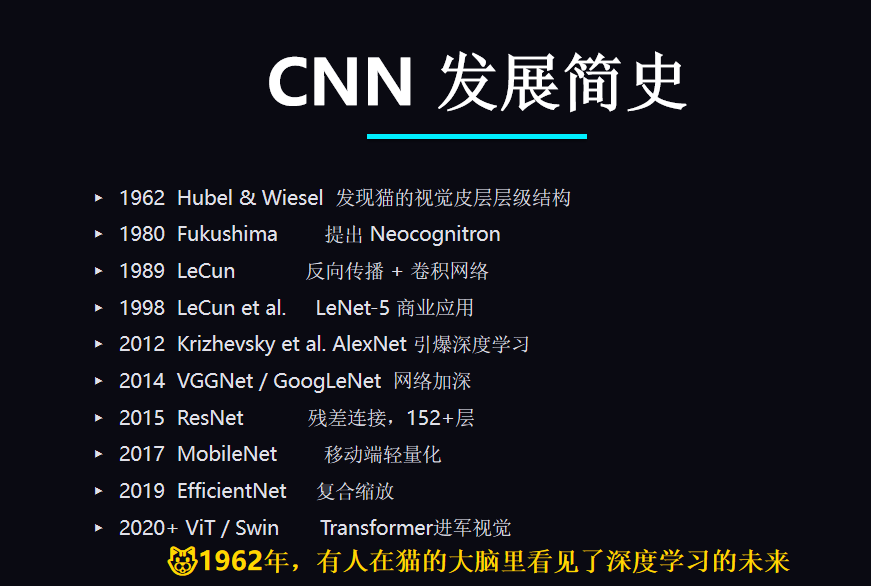

1.3 发展里程碑

年份	模型	贡献

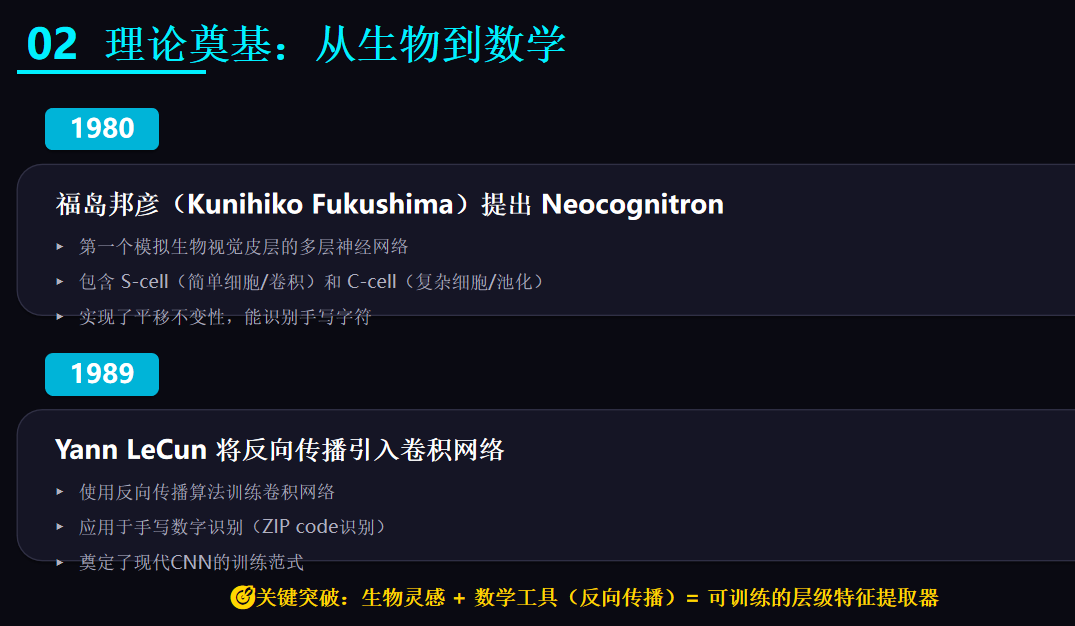

1980	Neocognitron	CNN 雏形
1998	LeNet-5	首个完整 CNN，MNIST 手写识别

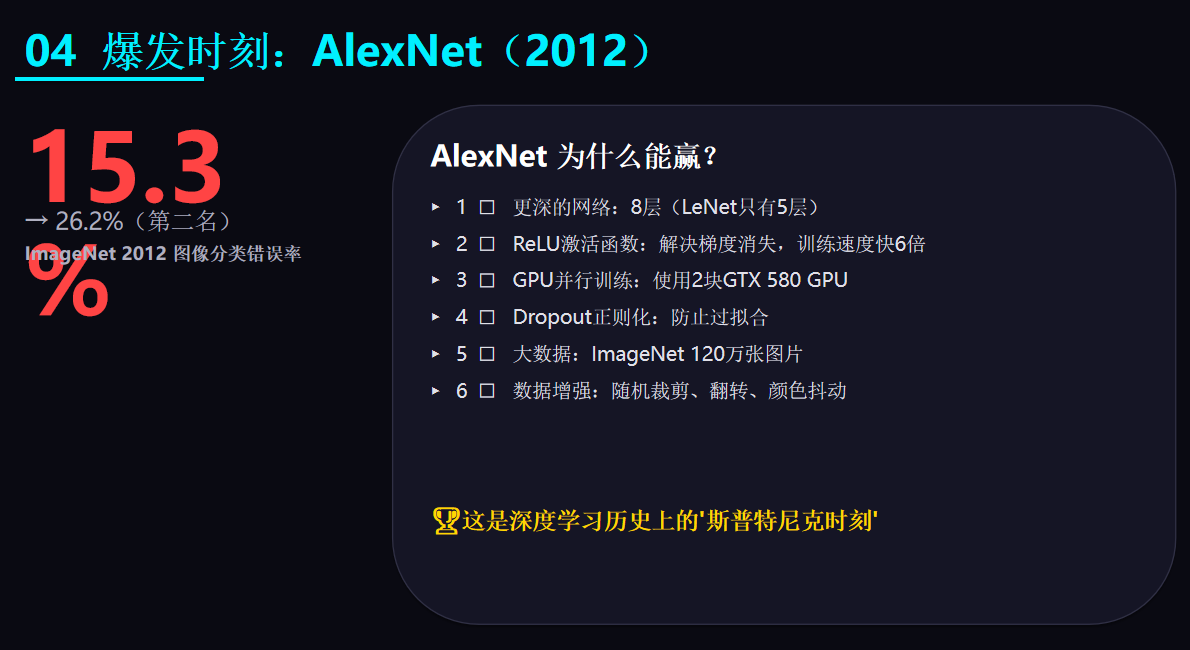

2012	AlexNet	ImageNet 夺冠，开启深度学习时代
2014	VGG	小卷积核（3×3），更深
2014	GoogLeNet	Inception 模块，多尺度
2015	ResNet	残差连接，可训练超深层（152 层）
2017	DenseNet	密集连接，极致特征复用

---

2. 卷积操作

2.1 数学定义

对于输入图像 $X\in {\mathbb{R}}^{H\times W\times C_{in}}$ 和卷积核 $K\in {\mathbb{R}}^{k_h\times k_w\times C_{in}\times C_{out}}$，卷积输出 $Y\in {\mathbb{R}}^{H^{\prime }\times W^{\prime }\times C_{out}}$ 为：

$$Y[i,j,c_{out}]=\sum _{u=0}^{k_h-1}\sum _{v=0}^{k_w-1}\sum _{c_{in}=0}^{C_{in}-1}X[i+u,j+v,c_{in}]\cdot K[u,v,c_{in},c_{out}]+b[c_{out}]$$

2.2 输出尺寸公式

输出维度由以下参数决定：

• 输入尺寸：$H,W$
• 卷积核尺寸：$k$
• 填充（padding）：$p$
• 步长（stride）：$s$

$$H^{\prime }=\lfloor \frac{H+2p-k}{s}\rfloor +1$$

$$W^{\prime }=\lfloor \frac{W+2p-k}{s}\rfloor +1$$

2.3 PyTorch 代码示例

import torch
import torch.nn as nn
import torch.nn.functional as F

# 输入特征图: [batch, channels, height, width]
x = torch.randn(1, 3, 32, 32)  # 单张 32x32 RGB 图像

# 标准卷积层: 3通道输入 → 16通道输出
conv = nn.Conv2d(
    in_channels=3,
    out_channels=16,
    kernel_size=3,
    stride=1,
    padding=1   # padding=1 保证尺寸不变 (32+2-3)/1+1=32
)

y = conv(x)
print(f"输入尺寸: {x.shape}")   # torch.Size([1, 3, 32, 32])
print(f"输出尺寸: {y.shape}")   # torch.Size([1, 16, 32, 32])

# ============================================
# 手动实现二维卷积（教育目的）
def conv2d_manual(x, kernel, stride=1, padding=0):
    """x: (C_in, H, W), kernel: (C_out, C_in, kH, kW)"""
    c_in, h, w = x.shape
    c_out, _, k_h, k_w = kernel.shape

    # 填充
    x_pad = F.pad(x, (padding, padding, padding, padding))
    h_out = (h + 2*padding - k_h) // stride + 1
    w_out = (w + 2*padding - k_w) // stride + 1

    out = torch.zeros(c_out, h_out, w_out)
    for i in range(c_out):
        for j in range(h_out):
            for k in range(w_out):
                # 滑动窗口
                h_start, w_start = j * stride, k * stride
                region = x_pad[:, h_start:h_start+k_h, w_start:w_start+k_w]
                out[i, j, k] = torch.sum(region * kernel[i])
    return out

# 验证
x_simple = torch.randn(1, 5, 5)
kernel = torch.randn(2, 1, 3, 3)
manual_out = conv2d_manual(x_simple, kernel, stride=1, padding=0)
pytorch_out = F.conv2d(x_simple.unsqueeze(0), kernel)
print(f"手动实现与 PyTorch 一致: {torch.allclose(manual_out, pytorch_out.squeeze(0), atol=1e-6)}")

2.4 工程要点

参数	典型值	影响
kernel_size	3×3	更大感受野但参数多（现多用堆叠小核）
stride	1（特征提取）/ 2（下采样）	步长 > 1 可替代池化
padding	‘same’ 保持尺寸	保留边缘信息
dilation	1（标准）	空洞卷积，增大感受野不增参数

---

3. 池化操作

3.1 数学定义

最大池化（Max Pooling）在 $k\times k$ 窗口内取最大值：

$$Y[i,j]=\underset{0\le u<k,0\le v<k}{\max }X[i\cdot s+u,j\cdot s+v]$$

平均池化（Average Pooling）：

$$Y[i,j]=\frac{1}{k^2}\sum _{u=0}^{k-1}\sum _{v=0}^{k-1}X[i\cdot s+u,j\cdot s+v]$$

全局平均池化（Global Average Pooling, GAP）：

• 将整个特征图 $H\times W$ 池化为 $1\times 1$
• 常用于分类层前，替代全连接层，大幅减少参数

3.2 PyTorch 代码示例

import torch
import torch.nn as nn

x = torch.randn(1, 64, 28, 28)

# 最大池化: 2x2 窗口, stride=2 → 尺寸减半
maxpool = nn.MaxPool2d(kernel_size=2, stride=2)
y_max = maxpool(x)
print(f"最大池化: {x.shape} → {y_max.shape}")  # [1,64,28,28] → [1,64,14,14]

# 平均池化
avgpool = nn.AvgPool2d(kernel_size=2, stride=2)
y_avg = avgpool(x)

# 全局平均池化 (常用于分类层前)
gap = nn.AdaptiveAvgPool2d(1)
y_gap = gap(x)  # [1,64,28,28] → [1,64,1,1]
y_gap = y_gap.view(1, -1)  # → [1,64]
print(f"全局平均池化: {y_gap.shape}")

# 可以接分类头
classifier = nn.Linear(64, 10)
logits = classifier(y_gap)

3.3 池化的替代方案

现代 CNN 中，池化逐渐被 stride=2 卷积 或 空洞卷积 替代：

# 用卷积做下采样（更可学习，效果通常更好）
downsample_conv = nn.Conv2d(64, 64, kernel_size=3, stride=2, padding=1)
y_conv_down = downsample_conv(x)  # [1,64,28,28] → [1,64,14,14]

---

4. LeNet-5 及 CNN 结构进化史

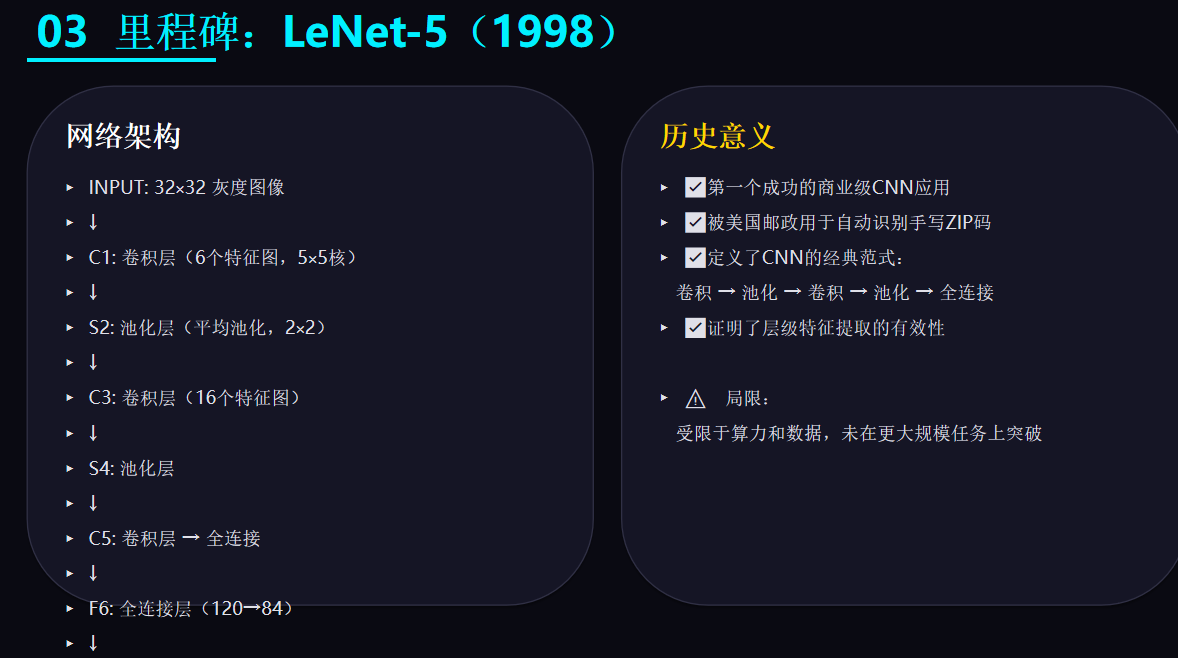

4.1 LeNet-5 完整实现

import torch.nn as nn

class LeNet5(nn.Module):
    """LeNet-5 for MNIST (32x32 input)"""
    def __init__(self, num_classes=10):
        super().__init__()
        # C1: 卷积 + 池化
        self.conv1 = nn.Conv2d(1, 6, kernel_size=5, padding=2)  # 32→32 (保持)
        self.pool1 = nn.AvgPool2d(kernel_size=2, stride=2)      # 32→16

        # C3: 卷积 + 池化
        self.conv2 = nn.Conv2d(6, 16, kernel_size=5)            # 16→12 (无padding)
        self.pool2 = nn.AvgPool2d(kernel_size=2, stride=2)      # 12→6

        # 全连接层
        self.fc1 = nn.Linear(16 * 5 * 5, 120)
        self.fc2 = nn.Linear(120, 84)
        self.fc3 = nn.Linear(84, num_classes)

    def forward(self, x):
        x = torch.tanh(self.conv1(x))
        x = self.pool1(x)
        x = torch.tanh(self.conv2(x))
        x = self.pool2(x)
        x = x.view(x.size(0), -1)  # 展平
        x = torch.tanh(self.fc1(x))
        x = torch.tanh(self.fc2(x))
        x = self.fc3(x)
        return x

# 测试
model = LeNet5()
dummy = torch.randn(1, 1, 32, 32)
print(f"LeNet-5 输出: {model(dummy).shape}")  # [1, 10]

4.2 关键架构创新（带代码片段）

ResNet：残差连接

y=F(x,{Wi})+xy = F(x, \{W_i\}) + xy=F(x,{Wi​})+x

class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = nn.Conv2d(channels, channels, 3, padding=1)
        self.bn1 = nn.BatchNorm2d(channels)
        self.conv2 = nn.Conv2d(channels, channels, 3, padding=1)
        self.bn2 = nn.BatchNorm2d(channels)

    def forward(self, x):
        residual = x
        out = F.relu(self.bn1(self.conv1(x)))
        out = self.bn2(self.conv2(out))
        out += residual  # 残差连接
        return F.relu(out)

Inception：多尺度并行

class InceptionBlock(nn.Module):
    def __init__(self, in_ch, out1, out3_1, out3, out5_1, out5, pool_proj):
        super().__init__()
        # 1x1 分支
        self.branch1 = nn.Conv2d(in_ch, out1, 1)
        # 3x3 分支
        self.branch2 = nn.Sequential(
            nn.Conv2d(in_ch, out3_1, 1),
            nn.Conv2d(out3_1, out3, 3, padding=1)
        )
        # 5x5 分支
        self.branch3 = nn.Sequential(
            nn.Conv2d(in_ch, out5_1, 1),
            nn.Conv2d(out5_1, out5, 5, padding=2)
        )
        # 池化分支
        self.branch4 = nn.Sequential(
            nn.MaxPool2d(3, stride=1, padding=1),
            nn.Conv2d(in_ch, pool_proj, 1)
        )

    def forward(self, x):
        return torch.cat([self.branch1(x), self.branch2(x),
                          self.branch3(x), self.branch4(x)], dim=1)

4.3 进化趋势总结

特性	早期 (LeNet)	现代 (ResNet/EfficientNet)
深度	5-7 层	50-100+ 层
卷积核	5×5, 7×7	3×3 为主
归一化	无	BatchNorm + LayerNorm
激活函数	tanh, sigmoid	ReLU, GELU, Swish
池化	平均池化	较少用，stride卷积替代
正则化	无	Dropout, DropPath, 数据增强
连接方式	直连	残差、密集连接

---

5. 总结与工程讨论

5.1 核心公式速查

操作	公式
卷积参数数	$\text{params}=k_h\times k_w\times C_{in}\times C_{out}$
感受野（叠 k×k）	$RF=1+(k-1)\times L$（L 为经过层数）
BatchNorm	$\hat{x}=\frac{x-\mu }{\sqrt{{\sigma }^2+ϵ}},y=\gamma \hat{x}+\beta$
Xavier 初始化	$W\sim \mathcal{U}\left[-\frac{\sqrt{6}}{\sqrt{n_{in}+n_{out}}},\frac{\sqrt{6}}{\sqrt{n_{in}+n_{out}}}\right]$

5.2 工程实战建议

1. 选择默认配置

# 标准卷积块（工程最佳实践）
class ConvBlock(nn.Module):
    def __init__(self, in_ch, out_ch, kernel=3, stride=1):
        super().__init__()
        self.conv = nn.Conv2d(in_ch, out_ch, kernel, stride, padding=kernel//2)
        self.bn = nn.BatchNorm2d(out_ch)
        self.relu = nn.ReLU(inplace=True)

    def forward(self, x):
        return self.relu(self.bn(self.conv(x)))

2. 记忆/速度平衡

需求	推荐方案
最快推理	MobileNetV3, EfficientNet-Lite
最高精度	ConvNeXt, ResNet-RS
显存受限	Group Convolution, Depthwise Conv
小数据集	使用预训练模型 fine-tune

3. 常见调试问题

# 检查梯度消失
for name, param in model.named_parameters():
    if param.grad is not None:
        print(f"{name}: mean_grad={param.grad.abs().mean():.2e}")

# 检查特征图尺寸变化
def print_shape_hook(module, input, output):
    print(f"{module.__class__.__name__}: {input[0].shape} → {output.shape}")

5.3 局限性与讨论

1. 归纳偏置：CNN 假设局部性和平移不变性，适用于图像，但不适合非网格数据
2. 旋转/尺度敏感：需要数据增强或引入 SE、CoordConv 等模块
3. 长距离依赖不足：Attention（如 ViT）在某些任务上超越 CNN
4. 可解释性：特征图可视化、Grad-CAM 可部分解释，但仍未完全解决

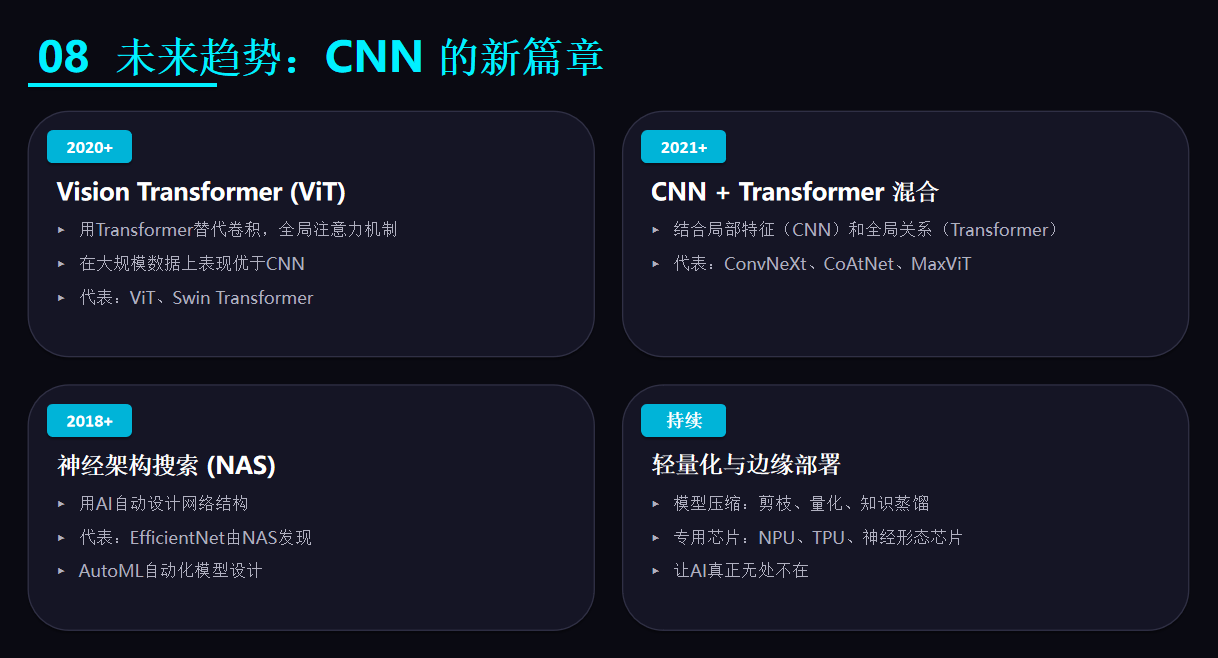

5.4 未来趋势

• CNN + Transformer 混合架构（ConvNeXt, CoAtNet）
• 神经架构搜索（NAS）：自动化设计高效 CNN
• 边缘部署：量化、剪枝、知识蒸馏
• 自监督 CNN：SimCLR, BYOL，减少标注依赖

---

附录：完整训练示例（PyTorch）

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms

# 1. 数据加载
transform = transforms.Compose([
    transforms.Resize(32),
    transforms.ToTensor(),
    transforms.Normalize((0.5,), (0.5,))
])
train_data = datasets.MNIST('.', train=True, download=True, transform=transform)
train_loader = torch.utils.data.DataLoader(train_data, batch_size=64, shuffle=True)

# 2. 模型
model = LeNet5()
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
model.to(device)

# 3. 损失与优化器
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)

# 4. 训练循环
model.train()
for epoch in range(5):
    total_loss = 0
    for images, labels in train_loader:
        images, labels = images.to(device), labels.to(device)

        optimizer.zero_grad()
        outputs = model(images)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()

        total_loss += loss.item()

    print(f"Epoch {epoch+1}, Loss: {total_loss/len(train_loader):.4f}")

---
