4系统概要设计

4.1概述

本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

4.2系统结构

本系统是基于B/S架构的网站系统，设计的功能结构图如下图所示：

图4-2功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

（1）试卷信息的实体属性图如下：

图4.12 试卷信息实体属性图

（2）留言板信息实体属性图如图4.13所示：

图4.13 留言板信息实体属性图

（3）训练通知信息实体属性图如图4.14所示：

图4.14 训练通知信息实体属性图

4.3.2数据库设计表

编程训练系统需要后台数据库，下面介绍数据库中的各个表的详细信息：

表4.1 得分统计

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
tongjibianhao	varchar(200)	是	NULL	统计编号
zhanghao	varchar(200)	是	NULL	账号
xingming	varchar(200)	是	NULL	姓名
shijuantimu	varchar(200)	是	NULL	试卷题目
defen	float	是	NULL	得分
defenfenxi	longtext	是	NULL	得分分析
dengjiriqi	date	是	NULL	登记日期

表4.2 题库资源评论表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.3 试卷表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
name	varchar(200)	否		试卷名称
time	int(11)	否		考试时长(分钟)
status	int(11)	否	0	试卷状态

表4.4 试题表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
paperid	bigint(20)	否		所属试卷id（外键）
papername	varchar(200)	否		试卷名称
questionname	varchar(200)	否		试题名称
options	longtext	是	NULL	选项，json字符串
score	bigint(20)	是	0	分值
answer	varchar(200)	是	NULL	正确答案
analysis	longtext	是	NULL	答案解析
type	bigint(20)	是	0	试题类型，0：单选题 1：多选题 2：判断题 3：填空题（暂不考虑多项填空）
sequence	bigint(20)	是	100	试题排序，值越大排越前面

表4.5 考试记录表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
username	varchar(200)	是	NULL	用户名
paperid	bigint(20)	否		试卷id（外键）
papername	varchar(200)	否		试卷名称
questionid	bigint(20)	否		试题id（外键）
questionname	varchar(200)	否		试题名称
options	longtext	是	NULL	选项，json字符串
score	bigint(20)	是	0	分值
answer	varchar(200)	是	NULL	正确答案
analysis	longtext	是	NULL	答案解析
myscore	bigint(20)	否	0	试题得分
myanswer	varchar(200)	是	NULL	考生答案

表4.6 用户交流

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
title	varchar(200)	是	NULL	帖子标题
content	longtext	否		帖子内容
parentid	bigint(20)	是	NULL	父节点id
userid	bigint(20)	否		用户id
username	varchar(200)	是	NULL	用户名
isdone	varchar(200)	是	NULL	状态

表4.7 练题统计

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
tongjibianhao	varchar(200)	是	NULL	统计编号
zhanghao	varchar(200)	是	NULL	账号
xingming	varchar(200)	是	NULL	姓名
lianticishu	int(11)	是	NULL	练题次数
dengjiriqi	date	是	NULL	登记日期
beizhu	varchar(200)	是	NULL	备注

表4.8 留言板

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		留言人id
username	varchar(200)	是	NULL	用户名
content	longtext	否		留言内容
reply	longtext	是	NULL	回复内容

表4.9 训练通知

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
title	varchar(200)	否		标题
introduction	longtext	是	NULL	简介
picture	varchar(200)	否		图片
content	longtext	否		内容

表4.10 收藏表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
refid	bigint(20)	是	NULL	收藏id
tablename	varchar(200)	是	NULL	表名
name	varchar(200)	否		收藏名称
picture	varchar(200)	否		收藏图片

表4.11 题库资源

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
ziyuanmingcheng	varchar(200)	否		资源名称
ziyuanleixing	varchar(200)	是	NULL	资源类型
wenjian	varchar(200)	是	NULL	文件
ziyuanneirong	longtext	是	NULL	资源内容
fengmian	varchar(200)	是	NULL	封面
shangchuanshijian	date	是	NULL	上传时间
clicktime	datetime	是	NULL	最近点击时间
clicknum	int(11)	是	0	点击次数

表4.12 管理员表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.13 用户

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
zhanghao	varchar(200)	否		账号
mima	varchar(200)	否		密码
xingming	varchar(200)	否		姓名
nianling	varchar(200)	否		年龄
xingbie	varchar(200)	是	NULL	性别
shouji	varchar(200)	否		手机
zhaopian	varchar(200)	是	NULL	照片

5系统详细实现

5.1 管理员模块的实现

5.1.1 用户信息管理

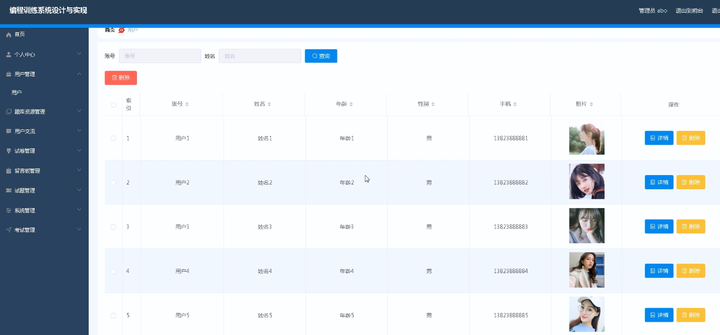

管理员对用户信息修改删除以及查询操作。具体界面的展示如图5.1所示。

图5.1 用户信息管理界面

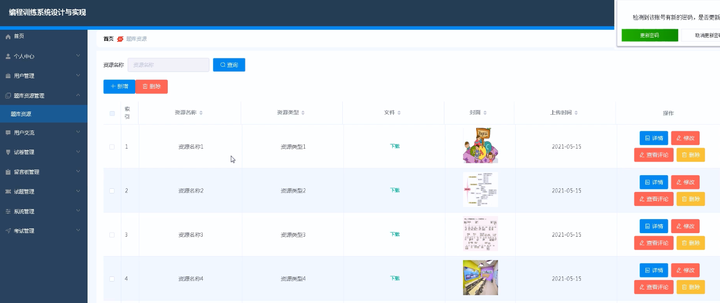

5.1.2 题库资源管理

系统管理员可以对题库资源信息进行添加，修改，删除以及查询操作。具体界面如图5.2所示。

图5.2 题库资源信息管理界面

5.1.3 试题信息管理

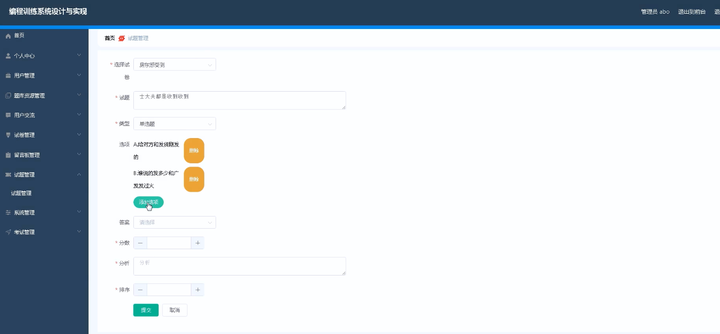

系统管理员可以对试题信息进行添加，修改，删除以及查询操作。界面如下图所示：

图5.3 试题信息管理界面

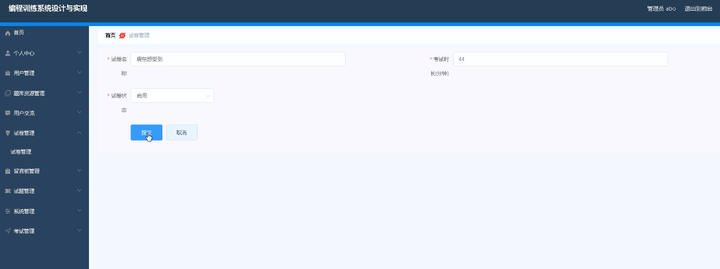

5.1.4 试卷信息管理

系统管理员可以对试卷信息进行添加修改删除操作。界面如下图所示：

图5.4 试卷信息管理界面

5.2 用户模块的实现

5.2.1 题库资源

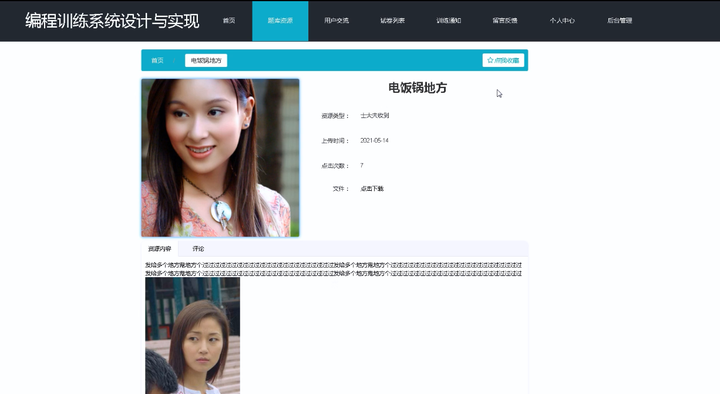

用户可以在前台看到题库资源信息。界面如下图所示：

图5.5 题库资源界面

5.2.2 用户交流

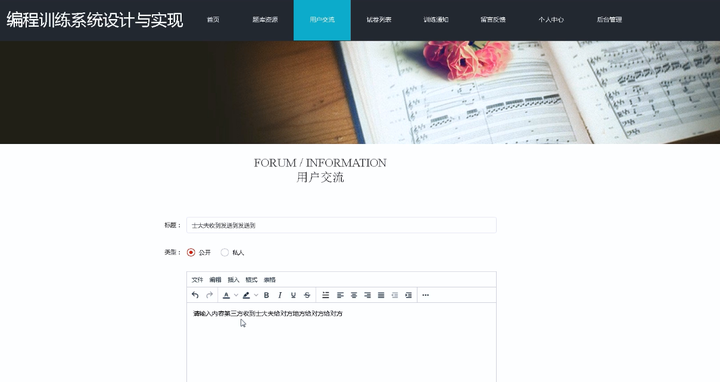

用户可以在用户交流的地方进行留言。界面如下图所示：

图5.6 用户交流信息界面

5.2.3 参加考试

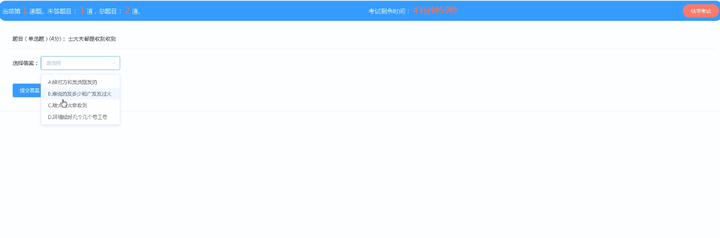

用户可以在试卷信息地方参加考试。界面如下图所示：

图5.7 参加考试界面
