1. PCL点云库概述

1.1 PCL简介

   PCL是在吸收了前人点云相关研究基础上建立起来的大型跨平台开源C++编程库，它实现了大量点云相关的通用算法和高效数据结构，涉及到点云获取、滤波、分割、配准、检索、特征提取、识别、追踪、曲面重建、可视化等。如果说OpenCV是2D信息获取与处理的结晶，那么PCL就在3D信息获取与处理上具有相同的地位。

1.2 PCL特点

• 跨平台支持：可在Windows、Linux、Android、Mac OS X、部分嵌入式实时系统上运行
• 模块化设计：基于现代C++模板库，结构清晰，易于扩展
• 高性能计算：利用OpenMP、GPU、CUDA等先进高性能计算技术
• 丰富算法：实现点云相关的获取、滤波、分割、配准、检索、特征提取等
• 开源许可：BSD授权方式，可以免费进行商业和学术应用

1.3 PCL与其他库对比

特性	PCL	Open3D	CGAL
主要语言	C++	Python/C++	C++
算法丰富度	非常丰富	中等	丰富
可视化能力	中等	优秀	基础
性能优化	优秀	良好	优秀
学习曲线	较陡	平缓	陡峭
适用场景	传统点云处理	3D数据处理与可视化	计算几何

2. 点云基本概念

2.1 点云结构公共字段

   PCL包含一个重要的数据结构，被设计成一个模板类，把点的类型当做模板类的参数。pcl::PointCloud<PointT>类似于vector，但具有更丰富的功能。

   主要字段说明：

字段名	类型	描述
header	pcl::PCLHeader	记录了点云的获取时间、序列号等信息
points	std::vector<PointT,...>	储存所有点的容器，vector定义中的PointT对应模板参数
width	uint32_t	指定点云组织成图像时的宽度
height	uint32_t	指定点云组成图像时的高度
is_dense	bool	指定点云中是否有无效值（inf/NaN）
sensor_origin_	Eigen::Vector4f	传感器相对于原点平移所得的位姿
sensor_orientation_	Eigen::Quaternionf	定义传感器旋转所得的位姿

   width和height的详细解释：

• 对于无组织点云数据集：width表示该点云所有点的个数，height设置为1
• 对于有组织的点云数据集：width指一行有多少个点，height等于行数

2.2 点云类型详解

   PointT是pcl::PointCloud类的模板参数，定义了点云的类型。PCL提供了多种点类型以满足不同应用需求：

点类型	包含信息	适用场景
pcl::PointXYZ	位置(x, y, z)	最基本的点云类型，仅包含坐标信息
pcl::PointXYZI	位置+强度	激光雷达数据，包含反射强度信息
pcl::PointXYZRGB	位置+颜色	彩色点云，包含RGB颜色信息
pcl::PointXYZRGBA	位置+颜色+透明度	带透明度的彩色点云
pcl::Normal	法线+曲率	表示曲面上给定点处的法线以及测量的曲率
pcl::PointNormal	位置+法线+曲率	包含位置和法线信息的点
pcl::PointXYZRGBNormal	位置+颜色+法线+曲率	完整的点云信息
pcl::PointXYZINormal	位置+强度+法线+曲率	带强度的法线点云
pcl::InterestPoint	位置+兴趣值	特征点检测
pcl::PointWithRange	位置+范围	包含深度信息的点

   这些点类型的具体信息包含在文件#include <pcl/point_types.h>中。

3. ROS的PCL接口

3.1 ROS点云消息类型

   ROS定义了不同的消息类型来处理点云数据：

消息类型	描述
std_msgs::Header	包含发送的时间、序列号、坐标系等信息
sensor_msgs::PointCloud2	ROS标准点云消息，用于转换pcl::PointCloud类型
pcl_msgs::PointIndices	储存点云的索引
pcl_msgs::PolygonMesh	保存了描绘网格、顶点和多边形
pcl_msgs::Vertices	将一组顶点的索引保存在数组中
pcl_msgs::ModelCoefficients	储存一个模型的不同系数，如描述一个平面需要四个参数

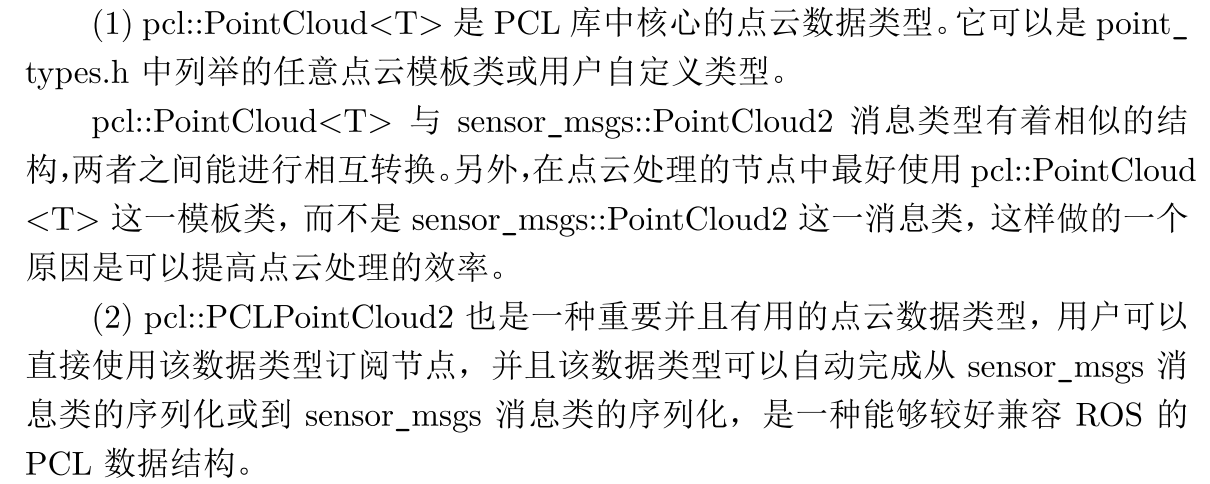

3.2 点云格式转换

   PCL和ROS之间存在三种主要的点云格式：

sensor_msgs::PointCloud
sensor_msgs::PointCloud2
pcl::PointCloud<T>

   它们之间的转换关系如下：

PointCloud ⟺ PointCloud2 ⟺ pcl::PointCloud<T>

   转换实现代码：

3.2.1 PointCloud2转PointCloud

#include "sensor_msgs/point_cloud_conversion.h"

static inline bool convertPointCloud2ToPointCloud(
    const sensor_msgs::PointCloud2 &input,
    sensor_msgs::PointCloud &output);

3.2.2 PointCloud 转 PointCloud2

#include "sensor_msgs/point_cloud_conversion.h"

static inline bool convertPointCloudToPointCloud2(
    const sensor_msgs::PointCloud &input,
    sensor_msgs::PointCloud2 &output);

3.2.3 pcl::PointCloud 转 PointCloud2

#include "pcl_conversions/pcl_conversions.h"

template<typename T>
void toROSMsg(const pcl::PointCloud<T> &pcl_cloud,
              sensor_msgs::PointCloud2 &cloud)
{
    pcl::PCLPointCloud2 pcl_pc2;
    pcl::toPCLPointCloud2(pcl_cloud, pcl_pc2);
    pcl_conversions::moveFromPCL(pcl_pc2, cloud);
}

3.2.4 PointCloud2 转 pcl::PointCloud

#include "pcl_conversions/pcl_conversions.h"

template<typename T>
void fromROSMsg(const sensor_msgs::PointCloud2 &cloud,
                pcl::PointCloud<T> &pcl_cloud)
{
    pcl::PCLPointCloud2 pcl_pc2;
    pcl_conversions::toPCL(cloud, pcl_pc2);
    pcl::fromPCLPointCloud2(pcl_pc2, pcl_cloud);
}

4. PCL核心算法详解

4.1 点云滤波算法

4.1.1 体素网格滤波 (Voxel Grid Filter)

#include <pcl/filters/voxel_grid.h>

pcl::VoxelGrid<pcl::PointXYZ> voxel_grid;
voxel_grid.setInputCloud(cloud);
voxel_grid.setLeafSize(0.01f, 0.01f, 0.01f); // 设置体素大小
voxel_grid.filter(*cloud_filtered);

   原理：将三维空间划分为小的立方体（体素），对每个体素内的点进行下采样。

4.1.2 统计离群点去除(Statistical Outlier Removal)

#include <pcl/filters/statistical_outlier_removal.h>

pcl::StatisticalOutlierRemoval<pcl::PointXYZ> sor;
sor.setInputCloud(cloud);
sor.setMeanK(50); // 设置邻域点数
sor.setStddevMulThresh(1.0); // 设置标准差倍数
sor.filter(*cloud_filtered);

4.1.3 直通滤波(PassThrough Filter)

#include <pcl/filters/passthrough.h>

pcl::PassThrough<pcl::PointXYZ> pass;
pass.setInputCloud(cloud);
pass.setFilterFieldName("z"); // 设置过滤字段
pass.setFilterLimits(0.0, 1.0); // 设置范围
pass.filter(*cloud_filtered);

4.2 点云特征提取

4.2.1 法线估计

#include <pcl/features/normal_3d.h>

pcl::NormalEstimation<pcl::PointXYZ, pcl::Normal> ne;
ne.setInputCloud(cloud);
pcl::search::KdTree<pcl::PointXYZ>::Ptr tree(new pcl::search::KdTree<pcl::PointXYZ>());
ne.setSearchMethod(tree);
ne.setRadiusSearch(0.03); // 设置搜索半径
ne.compute(*normals);

4.2.2 特征点检测(ISS, SIFT, Harris)

// ISS特征点检测
#include <pcl/keypoints/iss_3d.h>

pcl::ISSKeypoint3D<pcl::PointXYZ, pcl::PointXYZ> iss_detector;
iss_detector.setInputCloud(cloud);
iss_detector.setSalientRadius(6 * resolution);
iss_detector.setNonMaxRadius(4 * resolution);
iss_detector.compute(*keypoints);

4.3 点云配准算法

4.3.1 ICP算法原理

   ICP(Iterative Closest Point)算法是点云配准的核心算法，主要步骤：

1. 最近点匹配：对于源点云中的每一个点，找到目标点云中与之最近的点
2. 变换矩阵估计：通过SVD或最小二乘法估计刚性变换矩阵
3. 点云更新：将估计的变换矩阵应用到源点云
4. 迭代判断：检查是否满足终止条件

4.3.2 ICP算法实现

#include <pcl/registration/icp.h>

pcl::IterativeClosestPoint<pcl::PointXYZ, pcl::PointXYZ> icp;
icp.setInputSource(source_cloud);
icp.setInputTarget(target_cloud);
icp.setMaximumIterations(50); // 最大迭代次数
icp.setTransformationEpsilon(1e-8); // 变换矩阵容差
icp.setEuclideanFitnessEpsilon(1); // 欧氏距离容差

pcl::PointCloud<pcl::PointXYZ> final_cloud;
icp.align(final_cloud);

if (icp.hasConverged()) {
    std::cout << "ICP converged. Score: " << icp.getFitnessScore() << std::endl;
    std::cout << "Transformation matrix:\n" << icp.getFinalTransformation() << std::endl;
}

4.3.3 改进的ICP算法

• Point-to-Plane ICP：点到平面的距离，收敛更快
• Generalized ICP：考虑局部表面特性
• NDT(Normal Distributions Transform)：基于概率分布的方法

4.4 点云分割算法

4.4.1 平面分割(RANSAC)

#include <pcl/sample_consensus/method_types.h>
#include <pcl/sample_consensus/model_types.h>
#include <pcl/segmentation/sac_segmentation.h>

pcl::SACSegmentation<pcl::PointXYZ> seg;
seg.setOptimizeCoefficients(true);
seg.setModelType(pcl::SACMODEL_PLANE);
seg.setMethodType(pcl::SAC_RANSAC);
seg.setDistanceThreshold(0.01);

seg.setInputCloud(cloud);
seg.segment(*inliers, *coefficients);

4.4.2 欧几里得聚类分割

#include <pcl/segmentation/extract_clusters.h>

pcl::search::KdTree<pcl::PointXYZ>::Ptr tree(new pcl::search::KdTree<pcl::PointXYZ>);
tree->setInputCloud(cloud);

std::vector<pcl::PointIndices> cluster_indices;
pcl::EuclideanClusterExtraction<pcl::PointXYZ> ec;
ec.setClusterTolerance(0.02); // 聚类容差
ec.setMinClusterSize(100); // 最小聚类点数
ec.setMaxClusterSize(25000); // 最大聚类点数
ec.setSearchMethod(tree);
ec.setInputCloud(cloud);
ec.extract(cluster_indices);

5. 创建点云并发布ROS点云话题

5.1 创建功能包

catkin_create_pkg point_cloud_pkg std_msgs rospy roscpp sensor_msgs pcl_ros pcl_conversions std_srvs message_generation

5.2 发布ROS点云话题

   create_point_cloud_pub.cpp

#include <iostream>
#include <pcl/point_types.h>
#include <pcl_conversions/pcl_conversions.h>
#include <ros/ros.h>
#include <sensor_msgs/PointCloud2.h>

int main(int argc, char** argv)
{
    ros::init(argc, argv, "point_cloud_node");
    ros::NodeHandle nh;
    ros::Publisher pub = nh.advertise<sensor_msgs::PointCloud2>("/point_cloud_publisher_topic", 1000);
    ros::Rate rate(10);

    unsigned int num_points = 10;

    // 建立pcl点云
    pcl::PointCloud<pcl::PointXYZRGB> cloud;

    // 点云初始化
    cloud.points.resize(num_points);

    // 建立ros点云
    sensor_msgs::PointCloud2 output_msg;

    while(ros::ok()){
        // 调用ros获取时间的接口，获取系统时间，作为时间戳stamp
        output_msg.header.stamp = ros::Time::now();

        // 创建num_points个绿色的点
        for(int i = 0; i < num_points; i++)
        {
            cloud.points[i].x = i;
            cloud.points[i].y = i;
            cloud.points[i].z = i;
            cloud.points[i].r = 0;
            cloud.points[i].g = 255;
            cloud.points[i].b = 0;
        }

        // 将pcl点云转换到ros消息对象
        pcl::toROSMsg(cloud, output_msg);

        // 发布的点云坐标系
        output_msg.header.frame_id = "point_cloud_frame_id";

        pub.publish(output_msg);
        rate.sleep();
    }

    ros::spin();
    return 0;
}

5.3 订阅ROS点云话题

   pub_sub_pcl_topic_pkg.cpp

#include <ros/ros.h>
#include <sensor_msgs/PointCloud2.h>
#include <pcl/point_types.h>
#include <pcl_conversions/pcl_conversions.h>
#include <pcl/common/transforms.h>
#include <pcl/visualization/cloud_viewer.h>
#include <pcl/filters/voxel_grid.h>

class pcl_sub
{
private:
    ros::NodeHandle n;
    ros::Subscriber subCloud;
    ros::Publisher pubCloud;

    // 接收到的点云消息
    sensor_msgs::PointCloud2 msg;
    // 等待发布的点云消息
    sensor_msgs::PointCloud2 adjust_msg;
    // 建立了一个pcl的点云，用于完成点云的中间处理过程
    pcl::PointCloud<pcl::PointXYZRGB> adjust_pcl;

public:
    // 构造函数
    pcl_sub(): n("~")
    {
        // 接收点云数据，进入回调函数 getcloud()
        // /point_cloud_topic 为订阅的点云话题名
        // 1 为待处理信息队列大小，一次只处理一个消息
        // &pcl_sub::getcloud 调用的函数指针，即回调函数
        // this 回调函数所在的类
        subCloud = n.subscribe<sensor_msgs::PointCloud2>("/point_cloud_publisher_topic", 1, &pcl_sub::getcloud, this);

        // 发布位姿变换后的点云/adjusted_cloud
        pubCloud = n.advertise<sensor_msgs::PointCloud2>("/adjustd_cloud", 1);
    }

    // 回调函数
    void getcloud(const sensor_msgs::PointCloud2ConstPtr &laserCloudMsg)
    {
        // 放在这里是因为，每次都需要重新初始化
        pcl::PointCloud<pcl::PointXYZRGB>::Ptr adjust_pcl_ptr(new pcl::PointCloud<pcl::PointXYZRGB>);

        // 把msg消息转化为点云
        pcl::fromROSMsg(*laserCloudMsg, *adjust_pcl_ptr);

        // 定义一个旋转矩阵（虽然称为3d，实质上是4x4的矩阵：旋转R+平移t）
        Eigen::Isometry3d T = Eigen::Isometry3d::Identity();
        Eigen::AngleAxisd rotationVector(M_PI/4, Eigen::Vector3d(0, 0, 1));
        Eigen::Matrix3d rotationMatrix = Eigen::Matrix3d::Identity();
        rotationMatrix = rotationVector.toRotationMatrix();

        // 旋转部分赋值
        T.linear() = rotationMatrix;
        // 平移部分赋值
        T.translation() = Eigen::Vector3d(0, 0, 0);

        // 执行变换，并将结果保存在新创建的 transformed_cloud 中
        pcl::PointCloud<pcl::PointXYZRGB>::Ptr transformed_cloud(new pcl::PointCloud<pcl::PointXYZRGB>());
        pcl::transformPointCloud(*adjust_pcl_ptr, *transformed_cloud, T.matrix());

        adjust_pcl = *transformed_cloud;

        // 把接收到的点云位置不变，颜色全部变为红色
        for (int i = 0; i < adjust_pcl.points.size(); i++)
        {
            adjust_pcl.points[i].r = 255;
            adjust_pcl.points[i].g = 0;
            adjust_pcl.points[i].b = 0;
        }

        // 将点云转化为消息才能发布
        pcl::toROSMsg(adjust_pcl, adjust_msg);

        // adjust_msg.header.frame_id = "point_cloud_frame_id";

        // 发布调整之后的点云数据，主题为/adjustd_cloud
        pubCloud.publish(adjust_msg);
    }

    // 析构函数
    ~pcl_sub() {}
};

int main(int argc, char **argv)
{
    // 初始化了一个节点，名字为colored
    ros::init(argc, argv, "point_cloud_transform");

    // 创建一个对象，回调函数放在了构造函数中
    // 所以创建对象的时候会顺序调用构造函数、回调函数
    // 然后点云的接收、转换、发布就完成了
    pcl_sub ps;

    ros::spin();
    return 0;
}

5.4 CMakeLists.txt配置

cmake_minimum_required(VERSION 3.0.2)
project(point_cloud_pkg)

find_package(catkin REQUIRED COMPONENTS
  message_generation
  pcl_conversions
  pcl_ros
  roscpp
  rospy
  sensor_msgs
  std_msgs
  std_srvs
)

find_package(PCL REQUIRED COMPONENTS common io)
find_package(catkin REQUIRED COMPONENTS)

catkin_package()

include_directories(


)

link_directories(


)

add_definitions()

# 添加可执行文件
add_executable(point_cloud_publisher src/create_point_cloud_pub.cpp)
target_link_libraries(point_cloud_publisher


)

add_executable(point_cloud_transform src/pub_sub_pcl_topic_pkg.cpp)
target_link_libraries(point_cloud_transform


)

5.5 Launch文件配置

   point_cloud.launch

<launch>
    <!-- 启动RVIZ可视化工具 -->
    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find point_cloud_pkg)/rviz/point_cloud.rviz"/>

    <!-- 启动点云发布节点 -->
    <node pkg="point_cloud_pkg" type="point_cloud_publisher" name="point_cloud_node" output="screen"/>

    <!-- 启动点云变换节点 -->
    <node pkg="point_cloud_pkg" type="point_cloud_transform" name="point_cloud_transform" output="screen"/>

    <!--
        pkg功能包名：看package.xml中的名字；
        type可执行文件名：看cmakelists.txt里面add_executable对应名字
        name节点名：launch中的name会替代cpp中的ros::init()中的名字
    -->
</launch>

5.6 RVIZ可视化配置

1. 启动launch文件：实现点云的发布和订阅，并用rviz显示
2. 配置RVIZ：
   • 点击左下方"Add"按钮
   • 选择"PointCloud2"显示类型
   • 重复两次操作，分别配置两个PointCloud2模块
3. 设置Topic：
   • 第一个PointCloud2的Topic设置为/point_cloud_publisher_topic
   • 第二个PointCloud2的Topic设置为/adjustd_cloud
4. 设置坐标系：
   • 将"Fixed Frame"修改为代码中output_msg.header.frame_id对应的值"point_cloud_frame_id"

5.7 RVIZ配置保存与加载

   保存配置：

• 使用Ctrl+Shift+S将当前配置保存
• 可以保存到功能包下的rviz文件夹中（如没有则新建）

   加载配置：
   在launch文件中，将rviz对应的node的args指定为需要加载的rviz配置文件：

<node pkg="rviz" type="rviz" name="rviz" args="-d $(find point_cloud_pkg)/rviz/point_cloud.rviz"/>

   注意：$(find point_cloud_pkg)这里是小括号

6. PCL点云处理实践应用

6.1 三维重建

   PCL提供了一系列算法用于点云的三维重建，可以从传感器采集的点云数据中恢复出三维场景的表面信息。例如，通过点云数据可以重建出房屋、建筑物、汽车等物体的三维模型。

   关键技术：

• 泊松表面重建 (Poisson Surface Reconstruction)
• 贪婪投影三角化 (Greedy Projection Triangulation)
• 移动最小二乘法 (Moving Least Squares)

6.2 物体识别与分割

   PCL中的特征提取和分类算法可以用于物体的识别与分割。通过分析点云数据的几何特征和表面法线等信息，可以实现对不同物体的自动识别和分割。

   应用场景：

• 机器人自动抓取
• 自动驾驶障碍物检测
• 工业零件分拣

6.3 点云配准

   PCL提供了一系列点云配准算法，可以将多个点云数据进行配准，实现不同数据源的对齐。

配准流程：

1. 粗配准：使用特征匹配或全局配准算法
2. 精配准：使用ICP或其变种算法
3. 多视角配准：多帧点云融合

6.4 运动估计

   基于PCL的点云处理技术，可以实现对物体的运动估计。通过跟踪不同时间采集的点云数据，可以计算物体的运动轨迹和速度等信息。

6.5 环境感知

   PCL提供了一些环境感知的算法，可以从点云数据中提取出道路、建筑物、障碍物等环境信息。

7. PCL性能优化技巧

7.1 内存优化

// 使用智能指针管理点云内存
pcl::PointCloud<pcl::PointXYZ>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZ>);

// 选择合适的点类型
// PointXYZ: 12字节，PointXYZRGB: 16字节，PointXYZRGBA: 20字节

7.2 计算优化

// 使用KD树加速最近邻搜索
pcl::search::KdTree<pcl::PointXYZ>::Ptr tree(new pcl::search::KdTree<pcl::PointXYZ>());
tree->setInputCloud(cloud);

// 并行化处理
#pragma omp parallel for
for (size_t i = 0; i < cloud->size(); ++i) {
    // 并行处理代码
}

7.3 数据预处理优化

1. 下采样：使用体素网格滤波减少数据量
2. 离群点去除：提前去除噪声点
3. 感兴趣区域提取：只处理必要的区域

7.4 算法选择优化

• 小规模数据：使用精确算法
• 大规模数据：使用近似算法
• 实时应用：使用增量式算法

8. 点云可视化技巧

8.1 PCL可视化

#include <pcl/visualization/cloud_viewer.h>

pcl::visualization::CloudViewer viewer("Point Cloud Viewer");
viewer.showCloud(cloud);

while (!viewer.wasStopped()) {
    // 保持可视化窗口
}

8.2 高级可视化设置

pcl::visualization::PCLVisualizer viewer("3D Viewer");
viewer.setBackgroundColor(0, 0, 0);
viewer.addPointCloud<pcl::PointXYZRGB>(cloud, "sample cloud");
viewer.setPointCloudRenderingProperties(
    pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 3, "sample cloud");
viewer.addCoordinateSystem(1.0);
viewer.initCameraParameters();

8.3 多视图可视化

// 创建多个视图
int v1(0);
viewer.createViewPort(0.0, 0.0, 0.5, 1.0, v1);
viewer.addPointCloud(cloud1, "cloud1", v1);

int v2(0);
viewer.createViewPort(0.5, 0.0, 1.0, 1.0, v2);
viewer.addPointCloud(cloud2, "cloud2", v2);

9. 常见问题与解决方案

9.1 编译错误处理

• 问题：找不到PCL库
• 解决方案：确保CMakeLists.txt中正确配置了PCL依赖

find_package(PCL REQUIRED COMPONENTS common io)
include_directories()
target_link_libraries(your_target )

9.2 点云转换失败

• 问题：点云格式转换时出现数据丢失
• 解决方案：检查点云字段是否匹配，确保转换前后数据类型一致

9.3 RVIZ显示问题

• 问题：点云在RVIZ中不可见
• 解决方案：
  1. 检查Topic名称是否正确
  2. 确认Fixed Frame设置正确
  3. 调整点云显示大小和颜色

9.4 性能问题

• 问题：处理大规模点云时速度慢
• 解决方案：
  1. 使用下采样减少数据量
  2. 使用KD树加速搜索
  3. 开启并行计算

9.5 内存泄漏问题

• 问题：长时间运行后内存占用过高
• 解决方案：
  1. 使用智能指针管理内存
  2. 及时释放不再使用的点云
  3. 使用内存池技术

10. 进阶学习资源

10.1 官方文档

• PCL官方文档
• ROS PCL教程
• PCL GitHub仓库

10.2 参考书籍

• 《点云库PCL学习教程》
• 《ROS机器人程序设计》
• 《3D计算机视觉：原理、算法与应用》

10.3 在线资源

• PCL点云库中文社区
• ROS Answers
• Stack Overflow PCL标签
