传统的单片机培训第一节课都是点个灯，我们第一节实战也是从点灯开始，只是我们点不一样的灯，都AI时代了，开局就上难度，点个全彩LED灯，最后会再来个音乐灯光秀。灯光秀视频放在了我的视频板块，打开声音尽情欣赏。

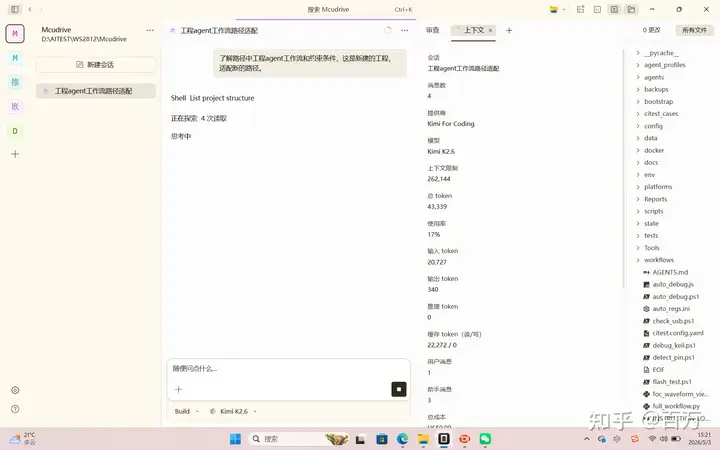

第一步：新建一个文件夹，我们本次使用WS2812彩灯控制芯片来做演示，所以我给文件夹名字直接就取名为WS2812，建好新文件夹，把工作流平台文件直接复制到新建的文件夹。然后直接Opencode打开新工程，新建会话，发出一个指令：了解路径中工程agent工作流和约束条件，这是新建的工程，适配新的路径。

2分钟之后:

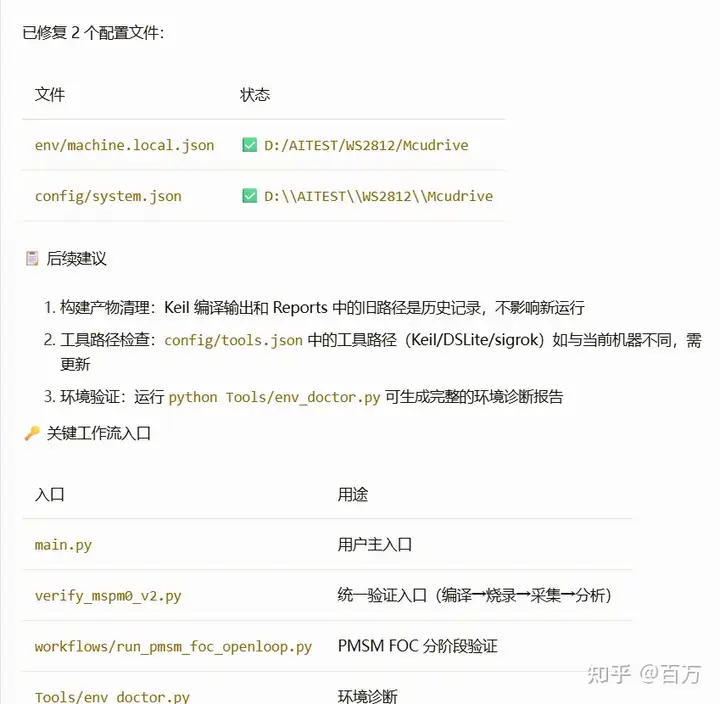

新的会话给出了结果，了解了整个开发工作流，适配了新的路径

到这基本工作就做完了，我们的平台工作流就适配完成，接下来开发具体的功能。

第二步：自然语言编程输入需求

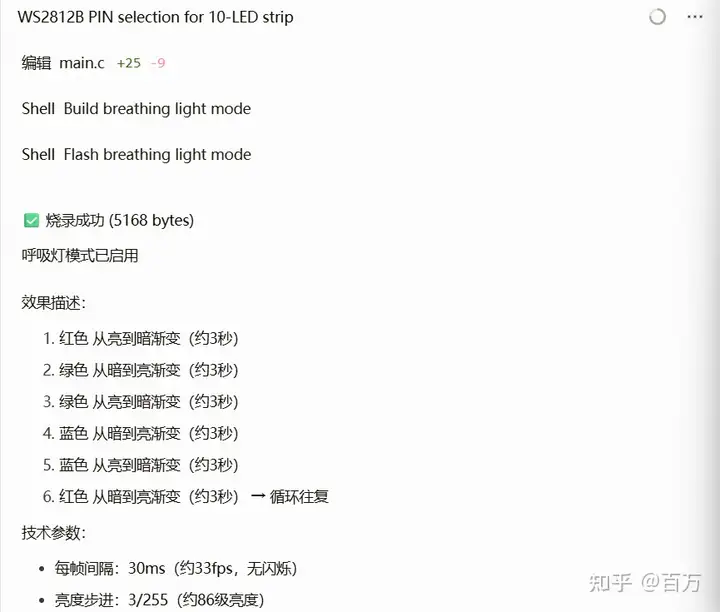

使用mspm0，PA12管脚，控制WS2812点亮10个灯珠，30MS发送一组控制数据，实现红，蓝，绿呼吸效果，3秒切换一种颜色，循环控制。

vibe coding 控制彩灯呼吸效果

通过第二步已经能够控制灯珠，实现颜色和显示模式控制功能

第三步 挑战高难度的灯光秀

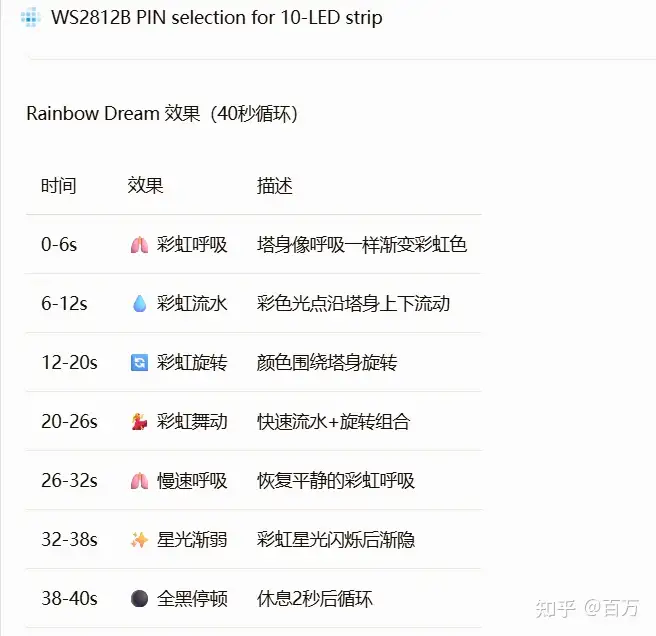

输入需求“控制十个灯珠实现，彩虹颜色的呼吸，流水，幻彩旋转等功能。”最后实现的功能

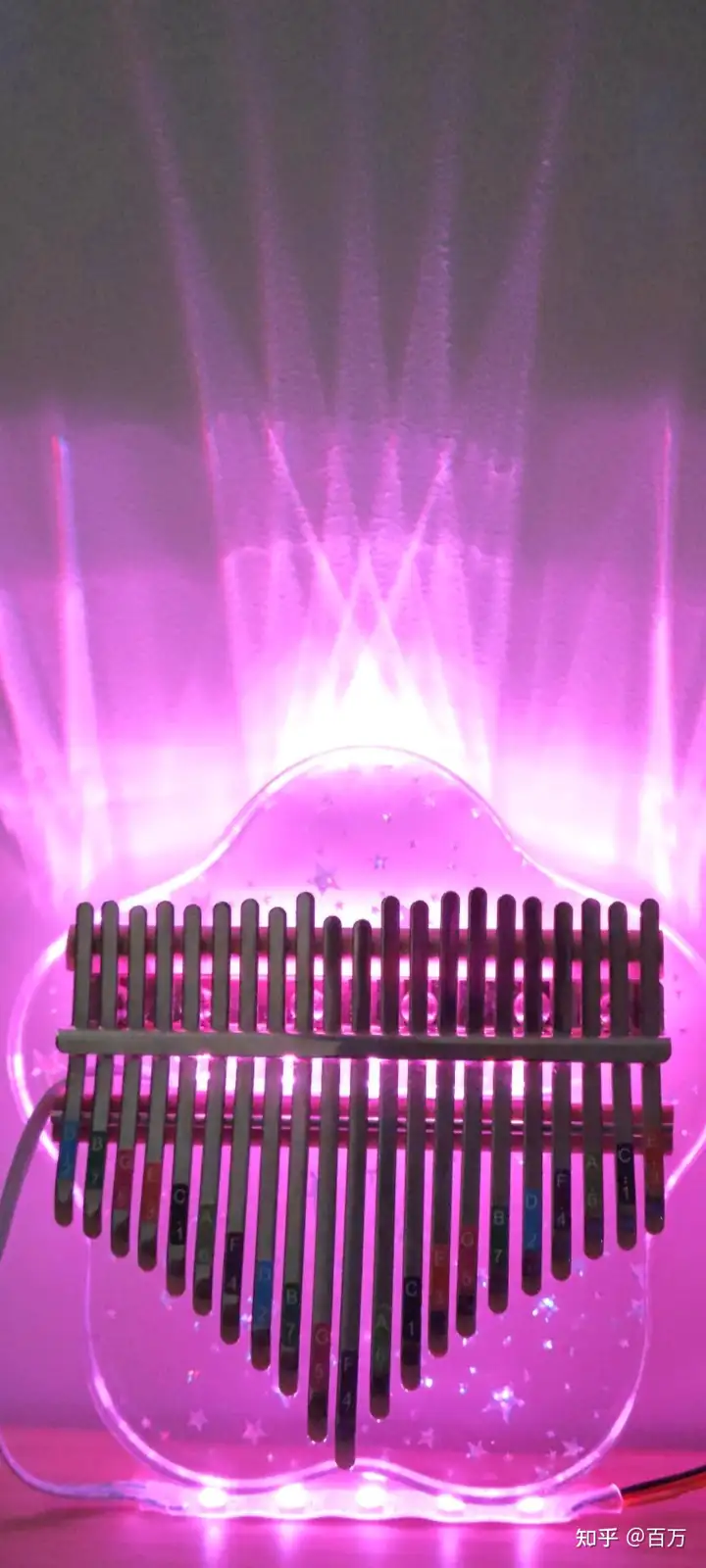

用小孩的玩具钢琴，放在灯珠上面，氛围惊艳

有了AI，嵌入式开发有无效可能，不在是停留在技术本身，它可以让你无限的接近自己的想象。

灯光秀视频放在了我的视频板块，尽情欣赏。

功能开发完之后我最后让它做了一个开发总结，这就是我前面说的，嵌入式开发新范式，先实现功能，再学习技术。整个开发过程我没有编写一句代码，也没有给它输入任何WS2812的资料，它拥有一切基础知识，就等你去发掘。

附录：MSPM0 GPIO 驱动 WS2812B 最佳实践总结

文档版本: v1.0
适用平台: MSPM0G3519 @ 32MHz
验证工具: 逻辑分析仪
最后更新: 2026-05-03

---

系统架构图

┌─────────────────────────────────────────────────────────────┐
│                      APPLICATION LAYER                       │
│                                                              │
│  ┌─────────────┐  ┌──────────────┐  ┌──────────────────┐   │
│  │  模式选择   │  │ Rainbow Dream│  │  Glorious Years  │   │
│  │  (main.c)   │  │  彩虹梦境模式 │  │   暗色诗意模式    │   │
│  └──────┬──────┘  └──────┬───────┘  └────────┬─────────┘   │
│         │                │                    │             │
│         └────────────────┴────────────────────┘             │
│                          │                                   │
└──────────────────────────┼───────────────────────────────────┘
                           │
┌──────────────────────────┼───────────────────────────────────┐
│                    MODE LAYER (40秒循环)                      │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐  ┌────────────────┐    │
│  │ rainbow_     │  │ rainbow_     │  │  rainbow_      │    │
│  │ breathe()    │  │ flow()       │  │  rotate()      │    │
│  │ 彩虹呼吸6s   │  │ 彩虹流水6s   │  │  彩虹旋转8s    │    │
│  └──────────────┘  └──────────────┘  └────────────────┘    │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐  ┌────────────────┐    │
│  │ 彩虹舞动6s   │  │ 慢速呼吸6s   │  │ 星光渐弱6s     │    │
│  └──────────────┘  └──────────────┘  └────────────────┘    │
│                                                              │
└──────────────────────────┼───────────────────────────────────┘
                           │
┌──────────────────────────┼───────────────────────────────────┐
│                  EFFECT ENGINE (效果引擎)                     │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐  ┌────────────────┐    │
│  │   Gamma LUT  │  │  HSV→RGB     │  │   Brightness   │    │
│  │  亮度校正表  │  │  颜色转换    │  │   控制         │    │
│  │  256 entries │  │  色相循环    │  │   渐变计算     │    │
│  └──────────────┘  └──────────────┘  └────────────────┘    │
│                                                              │
└──────────────────────────┼───────────────────────────────────┘
                           │
┌──────────────────────────┼───────────────────────────────────┐
│                  DRIVER LAYER (驱动层)                        │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐  ┌────────────────┐    │
│  │   send_bit   │  │   send_byte  │  │   send_reset   │    │
│  │  精确位时序  │  │  8位数据发送 │  │   50us复位     │    │
│  │  T0H=236ns   │  │  MSB first   │  │                │    │
│  │  T1H=580ns   │  │              │  │                │    │
│  └──────────────┘  └──────────────┘  └────────────────┘    │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐                        │
│  │   show_all   │  │   show_one   │                        │
│  │  全塔同颜色  │  │  单灯控制    │                        │
│  └──────────────┘  └──────────────┘                        │
│                                                              │
└──────────────────────────┼───────────────────────────────────┘
                           │
┌──────────────────────────┼───────────────────────────────────┐
│                HARDWARE LAYER (硬件层)                        │
│                                                              │
│  ┌──────────────┐  ┌──────────────┐  ┌────────────────┐    │
│  │  MSPM0G3519  │  │    PA12      │  │  WS2812B x10   │    │
│  │   32MHz      │  │   (CH9)      │  │   垂直排列     │    │
│  │  Cortex-M0+  │  │   GPIO输出   │  │   广州塔模型   │    │
│  └──────────────┘  └──────────────┘  └────────────────┘    │
│                                                              │
└─────────────────────────────────────────────────────────────┘

核心数据流

用户选择模式
    │
    ▼
[Mode Layer] 调用效果组合（呼吸→流水→旋转→舞动→渐弱）
    │
    ▼
[Effect Engine]
  ├─ 计算HSV色相（0-255循环）
  ├─ 转换为RGB（GRB顺序）
  ├─ Gamma校正（人眼感知优化）
  └─ 生成10个LED的颜色数组
    │
    ▼
[Driver Layer]
  ├─ 关中断（保护时序）
  ├─ 发送10×24位数据（精确nop延时）
  ├─ 发送Reset信号（>50us低电平）
  └─ 开中断
    │
    ▼
[Hardware] WS2812B接收数据→显示彩虹效果

---

1. 时序规范

1.1 WS2812B 电气规格

参数	最小值	典型值	最大值	容差
T0H (0码高电平)	200ns	350ns	550ns	±150ns
T0L (0码低电平)	700ns	800ns	900ns	±150ns
T1H (1码高电平)	550ns	700ns	900ns	±150ns
T1L (1码低电平)	550ns	600ns	700ns	±150ns
RESET (复位低电平)	50μs	>50μs	—	—
Total Bit	1.0μs	1.25μs	1.5μs	—

1.2 MSPM0 @ 32MHz 实测值

1 cycle = 31.25ns

实测 GPIO register write 开销：~2-3 cycles (~62-94ns)

推荐 nop 配置（经 LA1010 验证）：
┌─────────┬────────────┬────────────┬──────────────────────────────┐
│  参数   │  nop 数量  │  理论值    │  备注                        │
├─────────┼────────────┼────────────┼──────────────────────────────┤
│  T0H    │  5 nops    │  236ns     │  GPIO write + 5 nops         │
│  T0L    │  32 nops   │  1080ns    │  长低电平确保稳定            │
│  T1H    │  16 nops   │  580ns     │  保守值，确保在容差内        │
│  T1L    │  14 nops   │  518ns     │  总周期 ~1.25μs              │
│  RESET  │  1600 nops │  50μs      │  用循环实现                  │
└─────────┴────────────┴────────────┴──────────────────────────────┘

关键发现：delay_cycles() 实测延迟约为理论值 1.5-2 倍（不可预测），必须使用纯内联汇编 nop 才能精确控制时序。

---

2. 驱动架构

2.1 发送函数设计

/* CRITICAL: 必须内联，避免函数调用开销 */
__attribute__((always_inline))
static inline void send_bit(uint8_t bit)
{
    if (bit) {
        GPIOA_DOUTSET = PA12_MASK;
        /* T1H: 16 nops = ~580ns */
        NOP(); /* x16 */
        GPIOA_DOUTCLR = PA12_MASK;
        /* T1L: 14 nops = ~518ns */
        NOP(); /* x14 */
    } else {
        GPIOA_DOUTSET = PA12_MASK;
        /* T0H: 5 nops = ~236ns */
        NOP(); /* x5 */
        GPIOA_DOUTCLR = PA12_MASK;
        /* T0L: 32 nops = ~1080ns */
        NOP(); /* x32 */
    }
}

设计原则：

• always_inline：消除函数调用开销（约 3-5 cycles）
• static inline：编译器内联提示
• 直接寄存器访问：GPIOA_DOUTSET 比 DL_GPIO_setPins() 快 10 倍以上

2.2 中断保护

void send_all_leds(const color_t *color)
{
    __asm volatile ("cpsid i");  /* 关中断 */

    for (uint8_t led = 0; led < NUM_LEDS; led++) {
        send_byte(color->g);  /* GRB 顺序 */
        send_byte(color->r);
        send_byte(color->b);
    }
    send_reset();  /* >50μs 低电平 */

    __asm volatile ("cpsie i");  /* 开中断 */
}

必须关中断的原因：

• Cortex-M0+ 中断延迟约 12 cycles（~375ns）
• 若中断发生在 T1H（700ns）期间，可能超出容差导致误判
• 10 个 LED 发送时间：10 × 24 × 1.25μs = 300μs，关中断影响极小

---

3. 调试技巧

3.1 第一步：验证全灭

/* 测试代码：确认 send_byte(0) 能正确熄灭 */
void test_all_off(void)
{
    color_t black = {0, 0, 0};
    send_all_leds(&black);

    while (1); /* 观察是否全灭 */
}

判断标准：

• ✅ 全灭 → T0H 正确（<550ns，0码不被误判为1码）
• ❌ 有微光 → T0H 过长，减小 nop 数量

3.2 第二步：单点测试

/* 逐个点亮单个 LED，验证时序稳定性 */
for (uint8_t i = 0; i < NUM_LEDS; i++) {
    show_one(i, &COLOR);  /* 只亮第 i 个 */
    delay_ms(500);
}

3.3 第三步：逻辑分析仪验证

/* 发送固定模式，用 LA1010 捕获 */
void test_pattern(void) {
    while (1) {
        send_byte(0x55);  /* 01010101，便于测量 */
        send_reset();
        delay_ms(10);  /* 每 10ms 发送，便于捕获 */
    }
}

测量要点：

• T0H、T1H 是否在容差范围内
• RESET 是否 >50μs
• 总周期是否 ~1.25μs

---

4. 常见问题与解决方案

现象	根因	解决方案
偏色（如绿色过强）	T0H 过长，0码被误判为1码	减少 T0H 的 nop 数量（如 9→5）
闪烁/乱序	RESET <50μs 或中断干扰	增加 RESET 延时，确保关中断
亮度不均	无 Gamma 校正	添加 Gamma LUT（见第5章）
颜色顺序错误	RGB 顺序发送	必须按 GRB 顺序发送
高亮度时变化不明显	线性亮度 vs 对数感知	使用 Gamma 2.2 校正
程序卡住	uint8_t 溢出循环	for (uint8_t i=0; i<255; i+=8) → 用 uint16_t

4.1 典型案例：偏绿问题

现象：设置 {20, 255, 0}（金），但显示偏黄绿

分析：WS2812B 对 G（绿色）最敏感，T0H 即使稍长也会被误判

解决：

// 错误：G 值过高
const color_t bad_gold = {60, 255, 0};   /* G/R = 0.24，偏黄绿 */

// 正确：压低 G 值
const color_t good_gold = {20, 255, 0};  /* G/R = 0.08，纯金 */

---

5. 颜色格式与 Gamma 校正

5.1 GRB 顺序

WS2812B 数据格式：G → R → B（不是 RGB！）

typedef struct {
    uint8_t g;  /* 必须先发送 Green */
    uint8_t r;  /* 然后 Red */
    uint8_t b;  /* 最后 Blue */
} color_t;

void send_color(const color_t *c) {
    send_byte(c->g);  /* 第1字节 */
    send_byte(c->r);  /* 第2字节 */
    send_byte(c->b);  /* 第3字节 */
}

5.2 Gamma 校正表（Gamma = 2.2）

人眼对亮度是对数感知的，LED 是线性的，需要 Gamma 校正：

static const uint8_t gamma_lut[256] = {
    0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1,
    1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 2, 2, 2, 2, 2, 2,
    3, 3, 3, 3, 3, 4, 4, 4, 4, 5, 5, 5, 5, 6, 6, 6,
    /* ... 暗处细分，亮处粗分 ... */
    248, 251, 253, 255
};

使用示例：

/* 将线性亮度 0-255 映射到感知亮度 */
uint8_t gamma_val = gamma_lut[brightness];
current.g = (base_color.g * gamma_val) / 255;

5.3 暗色调色板设计

避免大红大绿，使用低饱和度、低亮度的高级感色调：

/* 暗色高级感配色 */
const color_t dark_purple  = {8, 25, 50};    /* 深紫 */
const color_t midnight     = {5, 15, 40};    /* 午夜蓝 */
const color_t muted_gold   = {30, 100, 15};  /* 暗金 */
const color_t dusty_rose   = {20, 80, 40};   /* 玫瑰灰 */
const color_t ice_blue     = {0, 50, 200};   /* 冰蓝 */

设计原则：

• G（绿色）分量 < R（红色）的 30%，避免偏绿
• B（蓝色）分量适当加入，增加冷暖对比
• 整体亮度控制在 80-150 范围，避免刺眼

---

附录：参考代码片段

完整发送函数（10 LED）

#define NUM_LEDS    10
#define PA12_MASK   (1UL << 12)

#define GPIOA_DOUTSET  (*(volatile uint32_t *)0x400A1290)
#define GPIOA_DOUTCLR  (*(volatile uint32_t *)0x400A12A0)

#define NOP() __asm volatile ("nop")

void send_all(const color_t *color) {
    __asm volatile ("cpsid i");
    for (uint8_t i = 0; i < NUM_LEDS; i++) {
        send_byte(color->g);
        send_byte(color->r);
        send_byte(color->b);
    }
    /* RESET >50μs */
    GPIOA_DOUTCLR = PA12_MASK;
    for (volatile uint32_t i = 0; i < 1600; i++) NOP();
    __asm volatile ("cpsie i");
}

---

维护者: MasterAgent

预告下一篇：控制BLDC电机旋转，顺带用电机弹奏一首曲子
