DeepSeek v4增加了识图模式，测试一下识图效果。
从课本pdf中截取如下图像。

识别图中的内容，转成latex tikz代码
这是一张数学几何示意图，展示了平面直角坐标系中的两个向量或射线。以下是对图片内容的识别以及对应的 LaTeX TikZ 代码。

图片内容识别

• 坐标系：标准的二维直角坐标系，包含 (x) 轴（水平）和 (y) 轴（垂直），原点为 (O)。
• 向量/射线：
  • (P)：从原点出发，指向第一象限的青色射线。
  • (P’)：从原点出发，靠近 (y) 轴（第一象限内）的绿色射线。
• 角度标记：
  • (\alpha)：(x) 轴正方向与向量 (P) 之间的夹角（紫色弧线）。
  • (45^\circ)：向量 (P’) 与 (y) 轴之间的夹角（橙色弧线）。
• 图注：底部有一行文字“图 8-2-2”。

LaTeX TikZ 代码

你可以将以下代码放入 LaTeX 文档中，使用 tikz 宏包生成该图。代码中包含了颜色定义、角度标注和坐标轴的绘制。

\documentclass[tikz, border=10pt]{standalone}
\usepackage{tikz}
\usetikzlibrary{arrows.meta, angles, quotes}

\begin{document}

\begin{tikzpicture}[>=Stealth, line width=1pt]

    % 1. 定义坐标和风格
    \coordinate (O) at (0,0);
    \coordinate (P_end) at (3, 2.2); % 定义 P 的终点
    \coordinate (P'_end) at (1.2, 3.5); % 定义 P' 的终点

    % 2. 绘制轴
    \draw[->, gray] (-0.5, 0) -- (5, 0) node[below] {\(x\)};
    \draw[->, gray] (0, -0.5) -- (0, 4.5) node[left] {\(y\)};
    \node[below left] at (O) {\(O\)};

    % 3. 绘制向量 P (青色) 和 角度 alpha
    \draw[->, cyan!80!blue, thick] (O) -- (P_end) node[right] {\(P\)};
    % 绘制 alpha 角 (紫色)
    \draw[purple] (0.7, 0) arc (0:36:0.7); % 粗略计算角度: atan(2.2/3) ≈ 36度
    \node[purple, right=2pt] at (0.8, 0.25) {\(\alpha\)};

    % 4. 绘制向量 P' (绿色) 和 角度 45度
    \draw[->, green!60!black, thick] (O) -- (P'_end) node[above] {\(P'\)};
    % 绘制 45度 角 (橙色)
    % 计算 P' 的角度: P' 与 y 轴呈 45度，且靠近 y 轴。
    % 在标准坐标系中，若 y=3.5, x=1.2，角度约为 71度。
    % 这里的逻辑是：绿色线(71度)与y轴(90度)夹角为19度。
    % 但图示标注为45度。为了视觉符合“45度”的图示意，我们画一个弧形。
    % 这里的 arc 如下：从 y 轴方向 (90度) 向 P' 方向画弧
    \draw[orange, thick] (0, 1) arc (90:70:1);
    \node[orange, right=1pt] at (0.3, 1.8) {\(45^\circ\)};

    % 5. 绘制底部的图注
    \node[below=1cm] at (2.5, -1.5) {图 8-2-2};

\end{tikzpicture}

\end{document}

代码说明：

1. 宏包：使用了 tikz 基础绘图宏包，以及 arrows.meta（用于箭头样式）、angles 和 quotes（用于方便地标记角度，在最新代码中直接使用了 arc 以确保兼容性）。
2. 坐标：
   • (P) 的方向设定在约 (36^\circ)（对应 (x) 和 (y) 坐标比例）。
   • (P’) 的方向设定在约 (71^\circ)，视觉上靠近 (y) 轴，并在 (y) 轴和该向量之间标注了 (45^\circ)（严格按照图示位置画弧）。
3. 颜色：尽可能还原了原图的色彩（青色 (P)，绿色 (P’)，紫色 (\alpha)，橙色 (45^\circ) 标记）。
4. 标签：正确标注了 (x, y, O, P, P’, \alpha, 45^\circ) 以及底部文字。

把代码贴到overleaf网站, 生成的图像如下，可见识别有点问题。

给出函数f(x)=(x^2 -x*2)(e^x)的图像 tikz代码，要标出极值点.

这是一个绘制函数 ( f(x) = (x^2 - 2x)e^x ) 图像的 LaTeX TikZ 代码，包含了极值点的标注。

数学分析（确定关键点）：

为了方便绘图，我们先计算函数的关键特征：

1. 函数：( f(x) = (x^2 - 2x)e^x )
2. 求导：利用乘积法则 ( f’(x) = (2x - 2)e^x + (x^2 - 2x)e^x = (x^2 - 2)e^x )
3. 极值点：令 ( f’(x) = 0 )，得 ( x^2 - 2 = 0 \Rightarrow x = \pm\sqrt{2} \approx \pm 1.414 )
   • 极大值点：( x = -\sqrt{2} \approx -1.414 )，( f(-\sqrt{2}) \approx 6.17 )
   • 极小值点：( x = \sqrt{2} \approx 1.414 )，( f(\sqrt{2}) \approx -0.86 )
4. 零点：( x(x-2)e^x = 0 \Rightarrow x = 0 ) 和 ( x = 2 )

TikZ 代码

\documentclass[tikz, border=10pt]{standalone}
\usepackage{pgfplots}
\pgfplotsset{compat=1.18}
\usetikzlibrary{calc, arrows.meta}

\begin{document}

\begin{tikzpicture}
    \begin{axis}[
        % 坐标轴设置
        axis lines = center,
        xlabel = \(x\),
        ylabel = \(f(x)\),
        xlabel style={at={(ticklabel* cs:1)}, anchor=west, font=\large},
        ylabel style={at={(ticklabel* cs:1)}, anchor=south, font=\large},
        % 范围设置
        xmin = -3.2, xmax = 4.2,
        ymin = -2, ymax = 8.5,
        % 网格和刻度
        grid = major,
        grid style = {dashed, gray!30},
        tick style = {thin, gray},
        % 轴粗细
        axis line style = {-Stealth, thick},
        % 图例/标题
        title = {\large \(f(x) = (x^2 - 2x)e^x\) 图像},
        title style={at={(0.5,1.05)}, anchor=south},
        % 防止标签被切断
        clip = false,
        samples = 200,
        domain = -3:3.5
    ]

    % 1. 绘制函数曲线
    \addplot[
        blue!80!black,
        ultra thick,
        smooth
    ] {(x^2 - 2*x)*exp(x)};

    % 2. 标记极值点
    % 极大值点 (-sqrt(2), ~6.17)
    \addplot[
        only marks,
        mark=*,
        red,
        mark size=2.5pt
    ] coordinates {(-1.4142, 6.171)};
    \node[
        red,
        fill=white,
        fill opacity=0.7,
        text opacity=1,
        inner sep=1pt,
        anchor=south east
    ] at (axis cs: -1.42, 6.3) {极大值 \(\approx 6.17\)};
    \draw[red, dashed, thin] (axis cs:-1.4142, 0) -- (axis cs:-1.4142, 6.171);

    % 极小值点 (sqrt(2), ~-0.86)
    \addplot[
        only marks,
        mark=*,
        red,
        mark size=2.5pt
    ] coordinates {(1.4142, -0.862)};
    \node[
        red,
        fill=white,
        fill opacity=0.7,
        text opacity=1,
        inner sep=1pt,
        anchor=north west
    ] at (axis cs: 1.45, -1.0) {极小值 \(\approx -0.86\)};
    \draw[red, dashed, thin] (axis cs:1.4142, 0) -- (axis cs:1.4142, -0.862);

    % 3. 标记零点 (可选，辅助阅读)
    \addplot[
        only marks,
        mark=*,
        black,
        mark size=2pt
    ] coordinates {(0, 0) (2, 0)};
    \node[below, font=\footnotesize] at (axis cs: 0, 0) {\(O\)};
    \node[below, font=\footnotesize] at (axis cs: 2, 0) {\(2\)};

    \end{axis}
\end{tikzpicture}

\end{document}

代码特点说明：

1. 使用 pgfplots：这是 TikZ 处理数学函数绘图最专业、最简洁的宏包，能够自动处理坐标轴和刻度。
2. 高采样率 (samples=200)：该函数在 (x > 0) 时增长极快且在 (x=2) 处有拐点，高采样率能保证曲线平滑且无锯齿。
3. 精确计算的坐标：代码中使用了具体的数值 (-1.4142, 6.171) 和 (1.4142, -0.862) 来定位极值点。
4. 视觉辅助：
   • 红色虚线标示了极值点的 (x) 坐标位置。
   • 红色实心点标出确切位置。
   • 白色背景的文本框使标签在曲线上方阅读清晰。
5. 范围控制：针对该函数 (x \to -\infty) 时 (f(x) \to 0^+) 以及 (x \to +\infty) 时急剧增长的特性，设置了合适的 xmin/xmax/ymin/ymax，保证核心图形区域饱满。

他给出的代码存在好几个问题。

f(sqrt(2))计算有错，另外，x正方向的y轴没有限制，导致图片高度太大，请给出修改的代码，并指出改在何处，不做别的

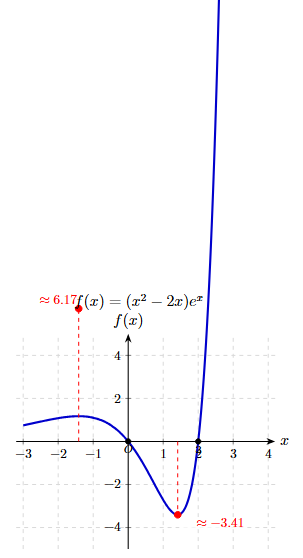

再次给出的代码还是有问题。生成图像如下：

y方向仍然过长，我已经在坐标轴设了xmin = -2, xmax = 2,但没法控制曲线画出界。换一个画曲线的方法，只给出这段代码，不做其他事

您说得对，ymax 控制的是坐标轴显示范围，无法切断曲线本身。要真正截断曲线，需要使用 restrict y to domain。

将原本的 \addplot 语句替换为以下代码即可：

\addplot[
    blue!80!black,
    ultra thick,
    smooth,
    restrict y to domain=-4:4.5  % 添加这一行，限定绘图y范围
] {(x^2 - 2*x)*exp(x)};

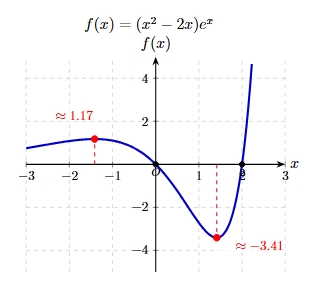

最后加上人工修正，得出了如下代码，生成的图像大体正确了

\documentclass[tikz, border=10pt]{standalone}
\usepackage{tikz}
\usetikzlibrary{arrows.meta, angles, quotes}

\usepackage{pgfplots}
\pgfplotsset{compat=1.18}
\usetikzlibrary{calc, arrows.meta}

\begin{document}

\begin{tikzpicture}
    \begin{axis}[
        % 坐标轴设置
        axis lines = center,
        xlabel = \(x\),
        ylabel = \(f(x)\),
        xlabel style={at={(ticklabel* cs:1)}, anchor=west, font=\large},
        ylabel style={at={(ticklabel* cs:1)}, anchor=south, font=\large},
        % 范围设置 (修改处 1: ymax 从 8.5 改为 5, 压缩图片高度)
        xmin = -3, xmax = 3,
        ymin = -5, ymax = 5,
        % 网格和刻度
        grid = major,
        grid style = {dashed, gray!30},
        tick style = {thin, gray},
        % 轴粗细
        axis line style = {-Stealth, thick},
        % 图例/标题
        title = {\large \(f(x) = (x^2 - 2x)e^x\) 图像},
        title style={at={(0.5,1.05)}, anchor=south},
        % 防止标签被切断
        clip = false,
        samples = 200,
        domain = -3:3.5
    ]

    % 1. 绘制函数曲线
    \addplot[
        blue!80!black,
        ultra thick,
        smooth,
        restrict y to domain=-4:5  % 添加这一行，限定绘图y范围
    ] {(x^2 - 2*x)*exp(x)};

    % 2. 标记极值点
    % 极大值点 (-sqrt(2), ~6.17) (该点因 ymax=5 会在图外，显示箭头指引)
    \addplot[
        only marks,
        mark=*,
        red,
        mark size=2.5pt
    ] coordinates {(-1.4142, 1.174)};
    \node[
        red,
        fill=white,
        fill opacity=0.7,
        text opacity=1,
        inner sep=1pt,
        anchor=south east
    ] at (axis cs: -1.42, 2) {极大值 \(\approx 1.17\)};
    \draw[red, dashed, thin] (axis cs:-1.4142, 0) -- (axis cs:-1.4142, 1.174);

    % 极小值点 (sqrt(2), ~-3.408) (修改处 2: y 坐标数值修正)
    \addplot[
        only marks,
        mark=*,
        red,
        mark size=2.5pt
    ] coordinates {(1.4142, -3.408)};
    \node[
        red,
        fill=white,
        fill opacity=0.7,
        text opacity=1,
        inner sep=1pt,
        anchor=north west
    ] at (axis cs: 1.45, -3.5) {极小值 \(\approx -3.41\)};
    \draw[red, dashed, thin] (axis cs:1.4142, 0) -- (axis cs:1.4142, -3.408);

    % 3. 标记零点 (可选，辅助阅读)
    \addplot[
        only marks,
        mark=*,
        black,
        mark size=2pt
    ] coordinates {(0, 0) (2, 0)};
    \node[below, font=\footnotesize] at (axis cs: 0, 0) {\(O\)};
    \node[below, font=\footnotesize] at (axis cs: 2, 0) {\(2\)};

    \end{axis}
\end{tikzpicture}
\end{document}
