基于鲁棒优化与 KKT 条件的微电网经济调度方法研究

摘要

在新型电力系统加速建设、分布式可再生能源大规模接入的现实背景下，微电网作为实现就地发电、就地消纳、自治运行的重要组织形式，其经济调度问题面临着日益突出的不确定性挑战。光伏出力的间歇性、随机性，负荷用电行为的波动性、不可预测性，都会显著降低传统确定性调度方案的可行性与经济性。为有效应对上述问题，本文建立面向光伏–负荷联合不确定性的两阶段鲁棒优化经济调度模型，以最恶劣场景下系统运行成本最优为目标，全面刻画微型燃气轮机、储能系统、可平移需求响应负荷、配电网交互等各类单元的运行约束与协调机制，并引入不确定性预算参数实现调度方案保守性的灵活调控。针对传统强对偶理论在模型求解中易出现双线性项、约束冗余、数值不稳定等工程难点，本文通过完整推导 Karush-Kuhn-Tucker（KKT）最优性条件，实现三层嵌套优化问题的等价线性化转换；结合约束矩阵紧凑化技术与列约束生成算法，构建稳定高效的求解框架。算例分析表明，所提方法能够精准识别极端运行场景，有效平衡调度方案的经济性与鲁棒性，显著降低因预测误差带来的实时平衡成本，可为微电网日前能量管理、储能配置、需求响应机制设计提供可靠的理论依据与决策支撑。

关键词

微电网；经济调度；两阶段鲁棒优化；不确定性；KKT 条件；列约束生成；储能调度；需求响应；分时电价；能量管理

---

一、引言

1.1 研究背景与意义

随着全球能源转型不断深入，以太阳能、风能为代表的可再生能源在终端用能结构中的占比持续提升。微电网凭借集成分布式电源、储能系统、多元负荷及可控接口的能力，能够实现区域内能量自治平衡、提升供电可靠性、促进新能源高效消纳，已成为配电网末端、偏远地区、工业园区、商业建筑等场景的重要供用能形式。在实际运行中，微电网经济调度是能量管理系统的核心环节，其任务是在满足各类设备安全约束、功率平衡约束、运行策略约束的前提下，合理安排分布式电源出力、储能充放电计划、需求响应执行方案以及与配电网的交互功率，使系统在调度周期内实现运行成本最低、收益最高。

然而，微电网的运行环境具有显著的不确定性。一方面，光伏出力受光照强度、温度、云层遮挡、季节时段等因素影响，呈现明显的间歇性与波动性，预测精度通常难以满足高精度调度要求；另一方面，用户用电行为、用电习惯、用电类型的差异，使得负荷功率在不同时段波动明显，预测偏差往往随时间推移不断扩大。当采用传统确定性优化方法时，调度计划完全基于预测值制定，一旦实际运行出现较大偏离，极易引发功率失衡、设备越限、备用不足、实时市场成本激增等问题。

为应对不确定性，学术界与工程界先后提出随机规划、模糊规划、鲁棒优化等方法。随机规划需要建立不确定变量精确的概率分布模型，并通过大量场景采样实现优化，建模复杂、计算量大、工程实现困难；模糊规划依赖模糊隶属度函数的选取，主观性较强，结果解释性较弱。相比之下，鲁棒优化仅需不确定变量的波动区间，无需概率分布信息，能够保证在所有可实现场景下调度方案均严格可行，特别适合对安全性、可靠性要求较高的微电网系统。

在鲁棒优化体系中，两阶段鲁棒优化更贴合微电网实际调度流程。第一阶段在不确定量实现之前确定无法实时调整的决策变量，如储能充放电状态、配电网购售电状态等；第二阶段在不确定量实现之后进行功率调整，保证系统安全稳定运行。这种分阶段决策结构既保留了调度的前瞻性，又具备应对波动的适应性，因此成为微电网经济调度的主流研究方向。

1.2 国内外研究现状

近年来，国内外学者围绕微电网鲁棒调度开展了大量研究。早期研究多采用单阶段鲁棒模型，将所有决策放在同一层级进行优化，虽然结构简单，但无法体现日前调度与实时调整的差异，决策偏于保守。随着研究深入，两阶段鲁棒优化逐渐成为主流，其 min-max-min 三层结构能够精准表达 “最小化成本–应对最恶劣场景–在场景下最优调度” 的工程逻辑。

在求解方法上，现有研究普遍采用强对偶理论将内层 min 问题转化为对偶 max 问题，再与外层问题合并，实现双层甚至单层规划求解。然而，在实际编程与工程复现中，直接对偶会带来一系列问题：一是不确定变量与对偶变量相乘形成双线性项，导致模型非凸、求解器难以收敛；二是互补松弛条件为非线性等式，无法直接嵌入线性求解框架；三是约束数量庞大、形式分散，非紧凑约束难以矩阵化，导致代码冗余、调试困难、求解效率低下。

与此同时，现有研究在模型构建上往往简化设备约束，例如忽略储能充放电互斥性、需求响应用电舒适度约束、配电网购售电状态约束等，导致模型与工程实际存在差距。部分研究虽然建立了详细的物理约束，但未给出稳定可复现的求解流程，难以支撑实际系统开发。

1.3 本文主要研究内容与创新点

针对现有研究的不足，本文开展以下工作：

1. 建立完整的微电网两阶段鲁棒优化经济调度模型，全面包含微型燃气轮机、储能、需求响应负荷、配电网交互等设备约束，采用预算不确定集刻画光伏与负荷的联合波动。
2. 放弃传统强对偶直接转换方式，从优化理论出发重新推导模型的 KKT 最优性条件，实现三层优化问题向混合整数线性问题的等价转化。
3. 采用约束矩阵紧凑化方法，将非紧凑、分散的约束整理为标准矩阵形式，提升模型程序化实现效率与通用性。
4. 基于列约束生成算法构建主–子问题交替迭代求解框架，保证算法严格收敛到全局最优解。
5. 通过多组算例验证模型在鲁棒性、经济性、最恶劣场景识别、储能调度边界等方面的性能，提炼可指导工程实践的调度规律。

本文的核心创新在于：通过 KKT 条件实现鲁棒模型的稳定线性化，结合矩阵紧凑化与列约束生成，形成一套可工程化、可复现、高效率的微电网鲁棒调度求解体系，从根本上解决传统强对偶方法在数值计算与编程实现中的瓶颈问题。

---

二、微电网系统结构与运行特性分析

2.1 微电网典型架构

本文研究的微电网为集中控制型架构，由中央控制器统一执行调度决策，主要包括以下组成部分：

1. 可控分布式电源：以微型燃气轮机为代表，出力可调、运行稳定，承担基础供电与备用功能。
2. 可再生能源单元：以光伏为代表，出力具有间歇性，属于不可控电源。
3. 储能系统：包含电池、储能变流器等，实现能量时空转移，平抑波动、削峰填谷。
4. 负荷系统：分为常规刚性负荷与可平移需求响应负荷，后者可参与调度。
5. 配电网交互接口：微电网可与配电网进行购电与售电，按分时电价结算。
6. 能量管理系统：采集预测信息、设备状态、电价信号，执行优化调度。

2.2 各单元运行特性

（1）可控分布式电源

微型燃气轮机是微电网最主要的可控电源，其成本随出力近似线性变化，不考虑小时级爬坡约束，仅需满足最小与最大出力限制。在调度中，燃气轮机通常根据电价水平调整出力：电价较低时以最小出力运行，降低成本；电价较高时增发功率，减少购电或增加售电。

（2）储能系统

储能是提升微电网经济性与鲁棒性的关键设备。在分时电价机制下，储能典型运行模式为 “谷段充电、峰段放电”。储能运行必须满足功率限制、荷电状态安全限制、充放电互斥限制以及周期始末能量平衡限制，避免过充过放、效率下降与寿命衰减。

（3）需求响应负荷

可平移负荷是重要的柔性资源，在总用电量不变的前提下，可在一定范围内调整用电时段。调度机构需对用电偏移给予补偿，因此需求响应存在调度成本。合理的需求响应策略能够将高峰用电转移至低谷，降低整体购电成本与峰谷差。

（4）配电网交互

微电网与配电网的功率交互受变压器容量、运行规则、电价信号共同影响。购电与售电不能同时发生，交互成本按日前分时电价计算。在鲁棒调度中，交互功率同时承担能量平衡与不确定性应对的作用。

2.3 不确定性来源与特征

微电网的不确定性主要来自光伏出力与负荷功率：

1. 光伏出力不确定性：受气象条件影响大，日间波动剧烈，夜间出力为零，预测偏差随时间增大。
2. 负荷不确定性：受用户行为、天气、工作日 / 休息日影响，呈现明显时段特性，短期预测存在偏差。

上述不确定性会直接导致功率失衡、备用不足、成本上升等风险，因此必须在调度模型中予以量化考虑。

---

三、微电网两阶段鲁棒优化经济调度模型

3.1 优化目标

模型以调度周期内总运行成本最小为目标，总成本包括四部分：

1. 可控分布式电源发电成本；
2. 储能运行与损耗成本；
3. 需求响应调度补偿成本；
4. 配电网购售电交互成本。

在不确定性环境下，调度目标不再是简单的成本最小，而是在最恶劣场景下实现成本最优，从而形成 min-max-min 三层嵌套结构：外层最小化第一阶段决策成本，中间层在不确定集中寻找使成本最大的最恶劣场景，内层在给定场景与第一阶段决策下执行最优经济调度。

3.2 两阶段决策结构

（1）第一阶段：日前固定决策

第一阶段决策在不确定量实现前确定，且在实际运行中不可快速调整，主要包括：

• 储能充放电状态变量；
• 微电网与配电网购售电状态变量。

这类决策具有 “前瞻性” 与 “刚性”，必须保证在所有可能的不确定场景下均安全可行。

（2）第二阶段：实时调整决策

第二阶段决策在不确定量实现后进行动态调整，主要包括：

• 可控分布式电源出力；
• 储能充放电功率；
• 需求响应实际执行功率；
• 配电网交互功率；
• 功率平衡相关变量。

第二阶段决策用于弥补预测偏差，保证系统实时安全稳定运行。

3.3 核心运行约束体系

为保证模型贴近工程实际，本文纳入完整约束体系：

1. 可控分布式电源约束：出力上下限、运行成本线性约束。
2. 储能系统约束：充放电功率互斥、功率限值、荷电状态安全、周期始末能量平衡。
3. 需求响应负荷约束：总用电量不变、时段用电上下限、偏差补偿成本线性化。
4. 功率平衡约束：微电网各时段功率必须严格平衡。
5. 配电网交互约束：购售电互斥、功率上限、分时电价结算。

3.4 不确定性建模

本文采用区间–预算联合不确定集描述光伏与负荷波动：

• 光伏出力在预测值向下浮动一定范围内变化；
• 负荷功率在预测值向上浮动一定范围内变化；
• 通过不确定性预算参数控制极端波动出现的时段数量。

不确定性预算越大，调度方案越保守，鲁棒性越强；预算越小，方案越经济，但风险越高。该机制使调度人员可根据工程需求灵活调节保守程度。

3.5 模型整体结构

最终形成的两阶段鲁棒优化模型，完整体现了微电网的物理特性、约束规则、不确定性特征与调度目标，是后续理论转化与算法求解的基础。

---

四、基于 KKT 条件的模型转化与求解方法

4.1 传统求解方法的局限

直接使用强对偶理论求解两阶段鲁棒优化时，会出现以下问题：

1. 不确定变量与对偶变量相乘形成双线性项，模型非凸；
2. 互补松弛条件为非线性等式，无法直接求解；
3. 约束形式分散，非紧凑，编程复杂；
4. 求解过程易出现数值奇异、收敛缓慢。

为此，本文采用基于 KKT 条件的等价转化方法。

4.2 KKT 最优性条件理论基础

KKT 条件是约束优化问题最优解的充分必要条件，包含三部分：

1. 原始可行性：原始变量满足所有原问题约束；
2. 对偶可行性：对偶变量满足所有对偶问题约束；
3. 互补松弛性：原约束与对偶变量之间满足松弛互补关系。

通过推导内层经济调度问题的 KKT 条件，可将双层优化问题完全等价转化为单层问题，消除非线性与非凸项。

4.3 模型等价线性化转换

（1）互补松弛条件线性化

互补松弛为非线性等式，本文采用大 M 法将其转化为线性约束与辅助二进制变量，在不改变最优解的前提下实现完全线性化。

（2）双线性项处理

利用不确定集极点特性（最恶劣场景必为区间端点），通过辅助变量实现双线性项线性化，使模型可直接由商用求解器处理。

（3）约束矩阵紧凑化

将大量分散约束整理为统一矩阵形式，分离等式约束与不等式约束，区分第一阶段、第二阶段与不确定变量，大幅降低代码复杂度，提高模型通用性。

4.4 列约束生成算法求解框架

列约束生成是求解大规模两阶段鲁棒优化的标准算法，核心思想为分解与迭代：

1. 主问题：求解第一阶段决策，提供原问题下界；
2. 子问题：寻找当前第一阶段决策下的最恶劣场景，提供原问题上界；
3. 迭代：不断将最恶劣场景加入主问题，使上下界逐步逼近；
4. 收敛：当上下差距小于阈值时停止，输出全局最优解。

该算法具有严格单调收敛特性，无局部最优陷阱，适合微电网多时段、多变量、多约束调度问题。

4.5 求解流程与稳定性

本文构建的求解框架分为模块化步骤：

1. 建立非紧凑原始模型；
2. 自动提取约束并构建紧凑矩阵；
3. 基于 KKT 条件构建主问题与子问题；
4. 交替迭代求解并记录收敛过程；
5. 输出调度结果并可视化。

整个流程无人工干预、无非线性项、无冗余约束，求解稳定、效率高、可复现性强。

---

五、算例结果与性能分析

5.1 算例设置

采用典型 24 时段日前调度算例，微电网包含微型燃气轮机、储能、光伏、需求响应负荷与配电网接口，设置分时电价、光伏与负荷预测曲线、设备参数等基础数据，设置不同不确定性预算进行对比。

5.2 鲁棒性与经济性平衡分析

结果表明：

• 不确定性预算为 0 时，模型退化为确定性优化，成本最低但鲁棒性最差；
• 预算增大，成本逐步上升，但方案应对极端场景能力显著增强；
• 存在最优预算区间，使经济性与鲁棒性达到最佳平衡。

5.3 最恶劣场景识别效果

本文方法能够精准识别导致成本最高的极端场景：光伏出力偏低、负荷偏高的时段组合。与随机选取极端时段相比，所提方法得到的场景更具威胁性，调度方案更安全。

5.4 储能调度边界条件

在分时电价下，储能调度存在明确经济性边界：只有当储能单位充放电成本低于峰谷电价差收益时，储能才会被投入运行。该结论可为储能规划、电价设计、激励政策提供直接依据。

5.5 需求响应调度规律

需求响应负荷主要从高峰时段转移至低谷时段，与储能协同可进一步降低成本、平抑波动、减少燃气轮机出力变动，提升系统运行平稳性。

5.6 与确定性方法对比

在预测误差较小时，确定性方法成本略低；但随着预测误差增大，确定性方案实时平衡成本急剧上升，总成本显著高于鲁棒方案。鲁棒优化通过提前预留裕度，大幅降低实时调整成本，在高不确定性场景下优势突出。

---

六、结论与展望

6.1 主要结论

1. 两阶段鲁棒优化能够有效应对光伏与负荷不确定性，在最恶劣场景下仍保证调度方案可行，显著提升微电网运行安全性与可靠性。
2. 基于 KKT 条件的模型转化方法，避免了传统强对偶带来的非凸、双线性项、数值不稳定等问题，求解更稳定、更易工程化。
3. 约束矩阵紧凑化与列约束生成结合，可高效处理多时段、多设备、高维调度问题，保证全局最优并降低计算量。
4. 不确定性预算参数可实现经济性与鲁棒性定量调节，适合不同风险偏好的调度场景。
5. 储能与需求响应协调调度可显著降低成本，其调度边界可为设备规划、电价设计提供理论支撑。

6.2 未来展望

1. 可扩展到风光储多能互补微电网，考虑风电与光伏的联合不确定性。
2. 可引入多时段爬坡约束、网络损耗约束、电压安全约束，进一步贴近配电网实际。
3. 可结合模型预测控制，实现鲁棒调度与实时校正的协同。
4. 可拓展至综合能源系统，考虑电、热、冷多能流协调鲁棒优化。
5. 可结合强化学习等智能方法，提升动态不确定性环境下的自适应调度能力。

📚第二部分——运行结果

🎉第三部分——参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

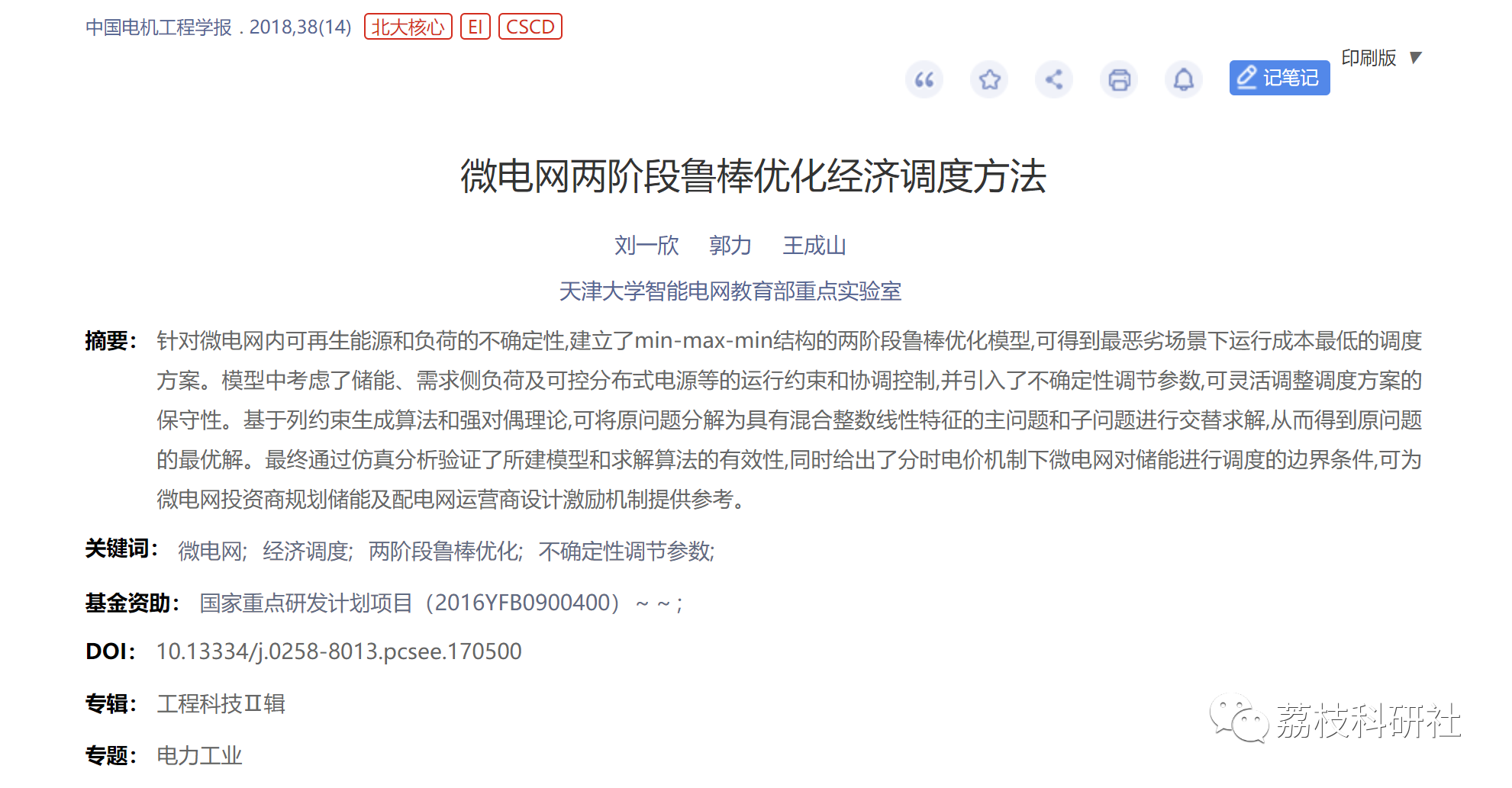

[1]刘一欣,郭力,王成山.微电网两阶段鲁棒优化经济调度方法[J].中国电机工程学报,2018,38(14):4013-4022+4307.DOI:10.13334/j.0258-8013.pcsee.170500.
