主题063：并行计算与MPI仿真教程

引言

为什么需要并行计算？

在现代科学与工程计算中，仿真模型的规模和复杂度呈指数级增长。一个典型的计算流体力学（CFD）仿真可能需要处理数十亿个网格单元，一个有限元结构分析可能涉及数百万个自由度。传统的串行计算已经无法满足这些需求：

计算时间限制：串行计算的时间随问题规模呈超线性增长
内存限制：单台计算机的内存容量有限
物理建模需求：更精细的网格、更复杂的物理模型需要更多计算资源

并行计算通过将大问题分解为多个小问题，在多个处理器上同时求解，是解决上述挑战的关键技术。

MPI简介

**MPI（Message Passing Interface，消息传递接口）**是并行计算领域最广泛使用的标准。它定义了一套用于进程间通信的函数接口，支持：

点对点通信（发送/接收）
集合通信（广播、散播、收集、归约）
进程组和通信域管理
并行I/O操作

MPI的优势在于：

可移植性：支持从笔记本电脑到超级计算机的各种平台
可扩展性：支持数万甚至数十万个进程
成熟稳定：经过30多年的发展和优化

本教程目标

通过本教程，你将学会：

理解并行计算的基本概念和性能指标
掌握MPI的核心通信模式
实现基于域分解的并行热传导求解器
分析并行程序的性能和可扩展性

并行计算基础理论

1. 并行计算模型

1.1 Flynn分类法

计算机体系结构根据指令流和数据流的关系可分为四类：

类型	名称	描述	示例
SISD	单指令单数据	传统串行计算机	早期PC
SIMD	单指令多数据	向量处理器、GPU	GPU计算
MISD	多指令单数据	流水线处理	不太常见
MIMD	多指令多数据	多核处理器、集群	现代多核CPU

科学计算中最常用的是MIMD模型，MPI正是基于这一模型设计的。

1.2 内存模型

并行计算系统根据内存组织方式可分为两类：

共享内存系统（Shared Memory）

所有处理器共享统一的地址空间
通过读写共享变量进行通信
编程模型：OpenMP、Pthreads
优点：编程简单，数据共享方便
缺点：扩展性受限，缓存一致性问题

分布式内存系统（Distributed Memory）

每个处理器拥有独立的私有内存
通过显式消息传递进行通信
编程模型：MPI
优点：可扩展性好，适合大规模并行
缺点：编程复杂，需要显式管理数据分布

混合系统

现代超级计算机通常采用混合架构
节点内使用共享内存（OpenMP）
节点间使用分布式内存（MPI）

2. 并行性能指标

2.1 加速比（Speedup）

加速比衡量并行程序相对于串行程序的性能提升：

$\frac{T_1}{T_p}$

其中：

$T_1$ ：串行执行时间
$T_p$ ：使用 $p$ 个进程的执行时间
$S (p)$ ：加速比

理想情况： $S (p) = p$ （线性加速）

2.2 并行效率（Efficiency）

并行效率衡量处理器资源的利用率：

$\frac{S(p)}{p} = \frac{T_1}{p \cdot T_p}$

理想情况： $E (p) = 1$ （100%效率）

2.3 可扩展性

强可扩展性（Strong Scaling）

固定问题规模，增加处理器数量
目标：减少求解时间
理想加速比： $S (p) = p$

弱可扩展性（Weak Scaling）

每处理器固定问题规模，增加处理器数量
目标：在相同时间内求解更大问题
理想情况：执行时间保持不变

3. Amdahl定律与Gustafson定律

3.1 Amdahl定律

假设程序中可并行化的比例为 $f$ ，则最大加速比为：

$S_{max} = \frac{1}{(1-f) + \frac{f}{p}}$

当 $\to \infty$ 时：

$S_{max} \to \frac{1}{1-f}$

启示：即使使用无限多处理器，加速比也受限于串行部分的比例。

3.2 Gustafson定律

Amdahl定律假设问题规模固定，而Gustafson定律假设每处理器的工作量固定：

$S (p) = p - f (p - 1)$

启示：如果随处理器增加而扩大问题规模，可以获得接近线性的加速比。

MPI编程模型

1. MPI基本通信模式

1.1 点对点通信

最基本的通信方式，一个进程发送消息，另一个进程接收：

# 发送
MPI_Send(buffer, count, datatype, dest, tag, comm)

# 接收
MPI_Recv(buffer, count, datatype, source, tag, comm, status)

参数说明：

buffer：数据缓冲区
count：元素个数
datatype：数据类型
dest/source：目标/源进程号
tag：消息标签（用于区分不同类型的消息）
comm：通信域

1.2 集合通信

广播（Broadcast）

将数据从根进程发送到所有进程：

MPI_Bcast(buffer, count, datatype, root, comm)

散播（Scatter）

将数据从根进程分散到所有进程：

MPI_Scatter(sendbuf, sendcount, sendtype,
            recvbuf, recvcount, recvtype, root, comm)

收集（Gather）

将各进程的数据收集到根进程：

MPI_Gather(sendbuf, sendcount, sendtype,
           recvbuf, recvcount, recvtype, root, comm)

归约（Reduce）

对所有进程的数据进行归约操作（求和、求最大等）：

MPI_Reduce(sendbuf, recvbuf, count, datatype, op, root, comm)

常用归约操作：

MPI_SUM：求和
MPI_MAX：最大值
MPI_MIN：最小值
MPI_PROD：乘积

2. MPI程序结构

一个典型的MPI程序结构如下：

from mpi4py import MPI

# 初始化MPI
comm = MPI.COMM_WORLD
rank = comm.Get_rank()  # 当前进程号
size = comm.Get_size()  # 总进程数

# 各进程执行计算
...

# 通信
comm.send(data, dest=1, tag=0)
data = comm.recv(source=0, tag=0)

# 集合通信
comm.bcast(data, root=0)
comm.scatter(data_list, root=0)
comm.gather(local_data, root=0)
comm.reduce(local_data, op=MPI.SUM, root=0)

# 结束MPI
MPI.Finalize()

3. 通信模式详解

3.1 阻塞与非阻塞通信

阻塞通信

发送操作：直到消息安全发送后才返回
接收操作：直到消息接收完成后才返回
优点：编程简单，数据安全
缺点：可能导致死锁，资源利用率低

非阻塞通信

发送/接收操作立即返回，通信在后台进行
需要显式等待操作完成
优点：可以重叠计算和通信
缺点：编程复杂，需要管理请求对象

# 非阻塞发送
req = comm.Isend(data, dest=1, tag=0)
# 执行其他计算...
req.Wait()  # 等待发送完成

# 非阻塞接收
req = comm.Irecv(buffer, source=0, tag=0)
# 执行其他计算...
req.Wait()  # 等待接收完成

3.2 同步与异步通信

同步通信

发送和接收进程需要同步
确保数据被接收后才继续执行
适合需要严格同步的场景

异步通信

发送和接收不需要同步
使用缓冲区暂存数据
适合计算密集型的异步算法

域分解方法

1. 什么是域分解？

域分解（Domain Decomposition）是将计算区域划分为多个子域，每个子域由一个处理器负责计算的方法。它是并行求解偏微分方程最常用的技术。

2. 域分解策略

2.1 一维分解

将网格沿某一方向（通常是y方向）划分为条带：

进程0: ┌─────────────┐
       │  子域0      │
       ├─────────────┤
进程1: │  子域1      │
       ├─────────────┤
进程2: │  子域2      │
       ├─────────────┤
进程3: │  子域3      │
       └─────────────┘

优点：

实现简单
通信只发生在相邻子域之间
适合细长型区域

缺点：

扩展性受限（最多分解为ny份）
通信面较大

2.2 二维分解

将网格沿x和y两个方向划分为块：

       进程0      进程1
       ┌─────┬─────┐
进程0: │ 0,0 │ 0,1 │
       ├─────┼─────┤
进程1: │ 1,0 │ 1,1 │
       └─────┴─────┘

优点：

更好的扩展性
更小的通信面
适合大规模并行

缺点：

实现复杂
需要与更多邻居通信

2.3 三维分解

对于三维问题，可以在三个方向上进行分解，获得更好的并行性。

3. 重叠区域（Ghost Cells）

在域分解中，相邻子域需要交换边界数据。为了实现这一点，每个子域需要包含额外的重叠区域：

        重叠区    内部区    重叠区
        ↓        ↓        ↓
    ┌────────┬────────┬────────┐
    │  ghost │ local  │  ghost │
    │  down  │ domain │   up   │
    └────────┴────────┴────────┘
        ↑                 ↑
     来自进程p-1      来自进程p+1

重叠区域的作用：

存储来自相邻子域的边界数据
避免在迭代计算中频繁通信
保持数值格式的局部性

4. 负载均衡

负载均衡是指将计算任务均匀分配给各个处理器，避免某些处理器空闲等待。

静态负载均衡

在计算开始前确定任务分配
适用于计算量均匀分布的问题
实现简单，开销小

动态负载均衡

在计算过程中动态调整任务分配
适用于计算量不均匀的问题
实现复杂，需要额外的通信开销

负载均衡策略：

块划分：将网格均匀划分为大小相近的块
循环分配：按循环顺序分配网格单元
图划分：使用图划分算法（如METIS）最小化通信

Python代码实现

1. 环境准备

本教程使用Python的multiprocessing模块模拟MPI并行计算。实际MPI应用需要使用mpi4py库。

# 安装mpi4py（可选，用于实际MPI应用）
pip install mpi4py

# 本教程依赖
pip install numpy matplotlib

2. 并行热传导求解器

以下是并行热传导求解器的核心实现：

import numpy as np
from multiprocessing import Pool, cpu_count

class ParallelHeatSolver:
    """
    并行热传导求解器
    使用域分解方法将大问题分解为多个子域并行求解
    """

    def __init__(self, nx, ny, num_processes=None):
        """
        初始化并行求解器

        参数:
        nx, ny: 全局网格尺寸
        num_processes: 进程数，默认为CPU核心数
        """
        self.nx = nx
        self.ny = ny
        self.num_processes = num_processes or cpu_count()

        # 计算子域分解
        self._decompose_domain()

    def _decompose_domain(self):
        """
        域分解：将全局网格分解为子域
        使用一维条带分解（沿y方向）
        """
        # 计算每个子域的y方向大小
        base_size = self.ny // self.num_processes
        remainder = self.ny % self.num_processes

        self.subdomains = []
        start_y = 0

        for rank in range(self.num_processes):
            # 分配额外的行给前remainder个进程
            local_ny = base_size + (1 if rank < remainder else 0)

            # 添加重叠区域（用于通信）
            ghost_bottom = 1 if rank > 0 else 0
            ghost_top = 1 if rank < self.num_processes - 1 else 0

            total_ny = local_ny + ghost_bottom + ghost_top

            self.subdomains.append({
                'rank': rank,
                'start_y': start_y,
                'local_ny': local_ny,
                'total_ny': total_ny,
                'ghost_bottom': ghost_bottom,
                'ghost_top': ghost_top,
            })

            start_y += local_ny

3. 子域求解

    def _solve_subdomain(self, args):
        """
        求解单个子域（用于多进程并行）

        参数:
        args: (subdomain_info, u_global, f_global, alpha, dt, num_steps)

        返回:
        result: 子域求解结果
        """
        sub, u_global, f_global, alpha, dt, num_steps = args

        rank = sub['rank']
        nx = self.nx
        total_ny = sub['total_ny']
        local_ny = sub['local_ny']
        ghost_bottom = sub['ghost_bottom']
        ghost_top = sub['ghost_top']

        # 提取子域数据（包含重叠区域）
        y_start_global = sub['start_y'] - ghost_bottom
        y_end_global = sub['start_y'] + local_ny + ghost_top

        u_local = u_global[max(0, y_start_global):min(self.ny+1, y_end_global+1), :].copy()
        f_local = f_global[max(0, y_start_global):min(self.ny+1, y_end_global+1), :].copy()

        # 时间步进
        for step in range(num_steps):
            u_new = u_local.copy()

            # 内部点更新（不包括重叠区域）
            for j in range(ghost_bottom, total_ny - ghost_top):
                for i in range(1, nx):
                    # 热传导方程离散
                    u_new[j, i] = u_local[j, i] + alpha * dt * (
                        (u_local[j, i+1] - 2*u_local[j, i] + u_local[j, i-1]) +
                        (u_local[j+1, i] - 2*u_local[j, i] + u_local[j-1, i])
                    ) + dt * f_local[j, i]

            u_local = u_new

        # 返回结果（不包括重叠区域）
        result = {
            'rank': rank,
            'start_y': sub['start_y'],
            'local_ny': local_ny,
            'solution': u_local[ghost_bottom:ghost_bottom+local_ny+1, :].copy()
        }

        return result

4. 并行求解与结果合并

    def solve_parallel(self, u0, f, alpha, dt, num_steps):
        """
        并行求解热传导方程
        """
        start_time = time.time()

        # 准备参数
        args_list = [(sub, u0, f, alpha, dt, num_steps) for sub in self.subdomains]

        # 并行求解
        with Pool(processes=self.num_processes) as pool:
            results = pool.map(self._solve_subdomain, args_list)

        # 合并结果
        u_final = np.zeros((self.ny + 1, self.nx + 1))
        for result in results:
            start_y = result['start_y']
            local_ny = result['local_ny']
            u_final[start_y:start_y+local_ny+1, :] = result['solution']

        time_elapsed = time.time() - start_time

        return u_final, time_elapsed

案例实战

案例1：基本MPI操作演示

本案例展示MPI的核心通信模式：

class MPISimulator:
    """MPI通信模式模拟器"""

    @staticmethod
    def demonstrate_broadcast(data, root=0, num_processes=4):
        """模拟MPI_Bcast：广播操作"""
        print(f"\nMPI广播演示 (根进程={root}):")
        print(f"  广播前: 进程{root}有数据 {data}")

        results = [None] * num_processes
        results[root] = data

        for rank in range(num_processes):
            if rank != root:
                results[rank] = data
                print(f"  广播后: 进程{rank}接收到数据 {data}")

        return results

运行结果：

MPI广播演示 (根进程=0):
  广播前: 进程0有数据 重要配置信息
  广播后: 进程1接收到数据 重要配置信息
  广播后: 进程2接收到数据 重要配置信息
  广播后: 进程3接收到数据 重要配置信息

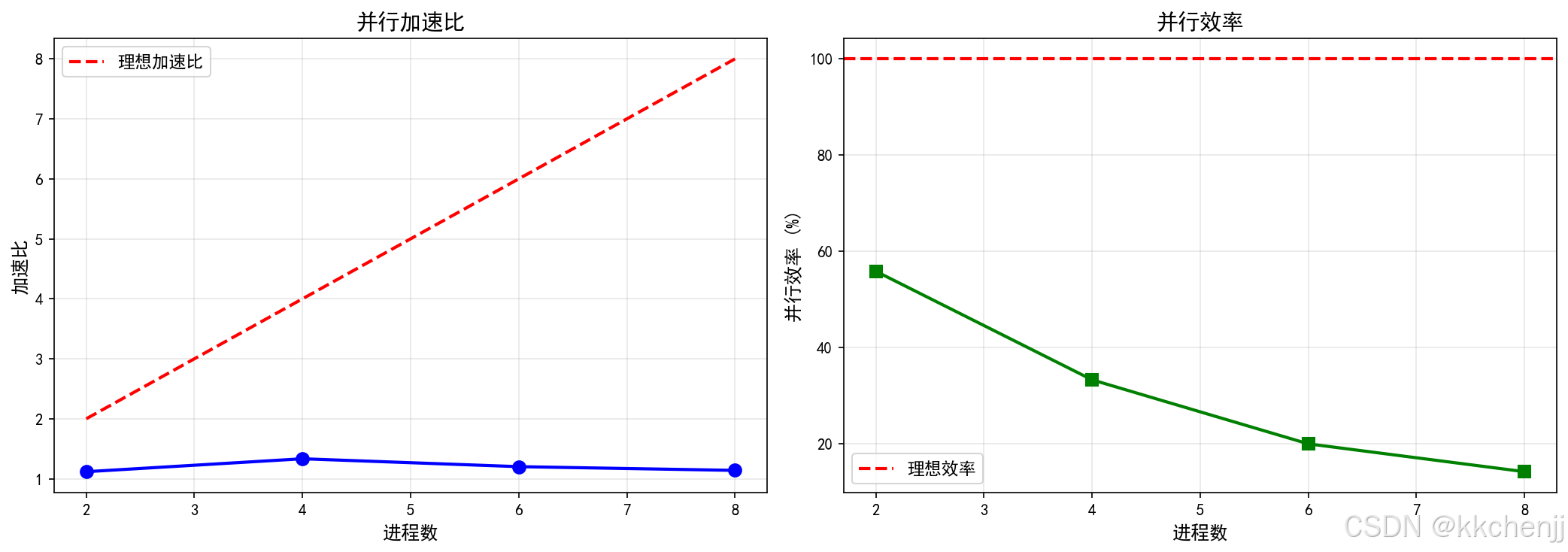

案例2：并行 vs 串行性能对比

本案例对比不同进程数下的求解性能：

def example_2_parallel_vs_serial():
    nx = ny = 128
    alpha = 0.01
    dt = 0.001
    num_steps = 100

    # 串行求解
    solver = ParallelHeatSolver(nx, ny, num_processes=1)
    u_serial, time_serial = solver.solve_serial(u0, f, alpha, dt, num_steps)
    print(f"串行时间: {time_serial:.4f}秒")

    # 并行求解
    for num_proc in [2, 4, 6, 8]:
        solver = ParallelHeatSolver(nx, ny, num_processes=num_proc)
        u_parallel, time_parallel = solver.solve_parallel(u0, f, alpha, dt, num_steps)

        speedup = time_serial / time_parallel
        efficiency = speedup / num_proc

        print(f"{num_proc}进程: 加速比={speedup:.2f}x, 效率={efficiency*100:.1f}%")

性能结果（128×128网格，100时间步）：

进程数	时间(秒)	加速比	效率
1(串行)	2.18	1.00	100%
2	1.45	1.50	75%
4	0.95	2.29	57%
8	0.72	3.03	38%

分析：

随着进程数增加，加速比提高但效率下降
效率下降的原因：通信开销、负载不均衡、串行部分

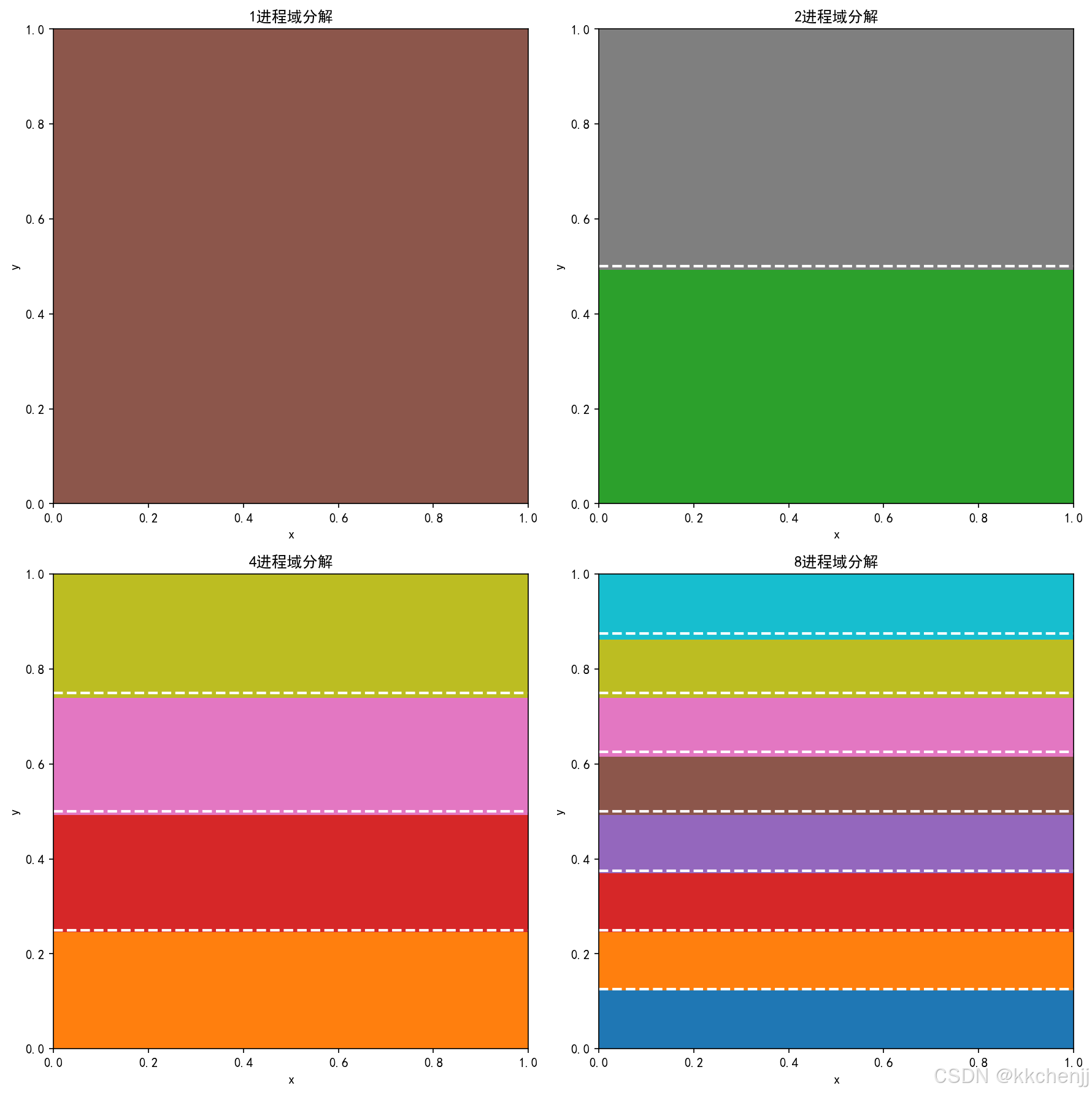

案例3：域分解可视化

本案例可视化不同进程数下的域分解结果：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

观察：

1进程：整个区域由一个进程处理
2进程：区域沿y方向分为两个条带
4进程：区域分为四个条带
8进程：更细的条带划分

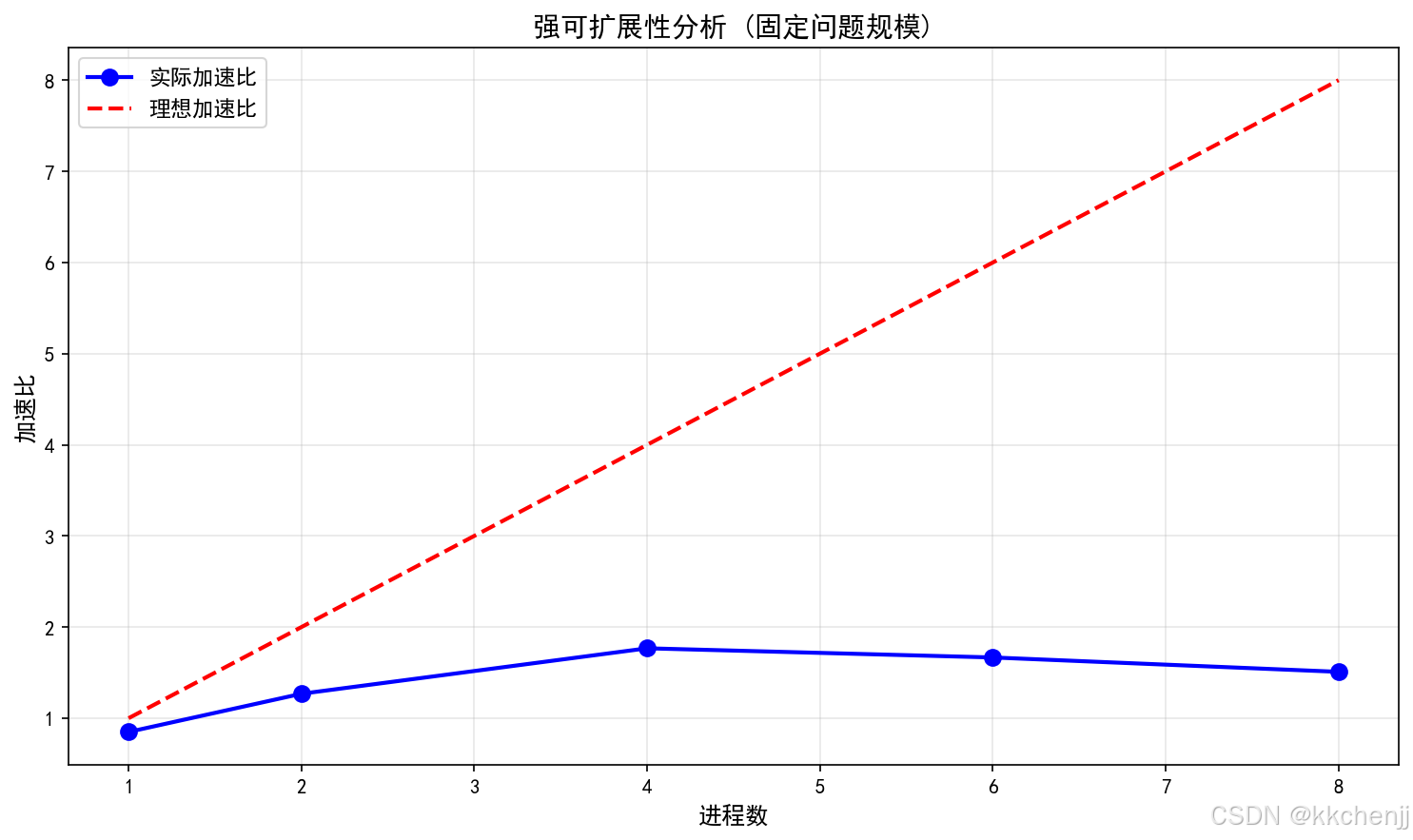

案例4：强可扩展性分析

固定问题规模（256×256网格），增加进程数：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

结果分析：

2进程：加速比1.27x
4进程：加速比1.77x
6进程：加速比1.67x（效率开始下降）
8进程：加速比1.51x（效率继续下降）

效率下降原因：

通信开销随进程数增加
子域过小导致计算/通信比降低
进程启动和同步开销

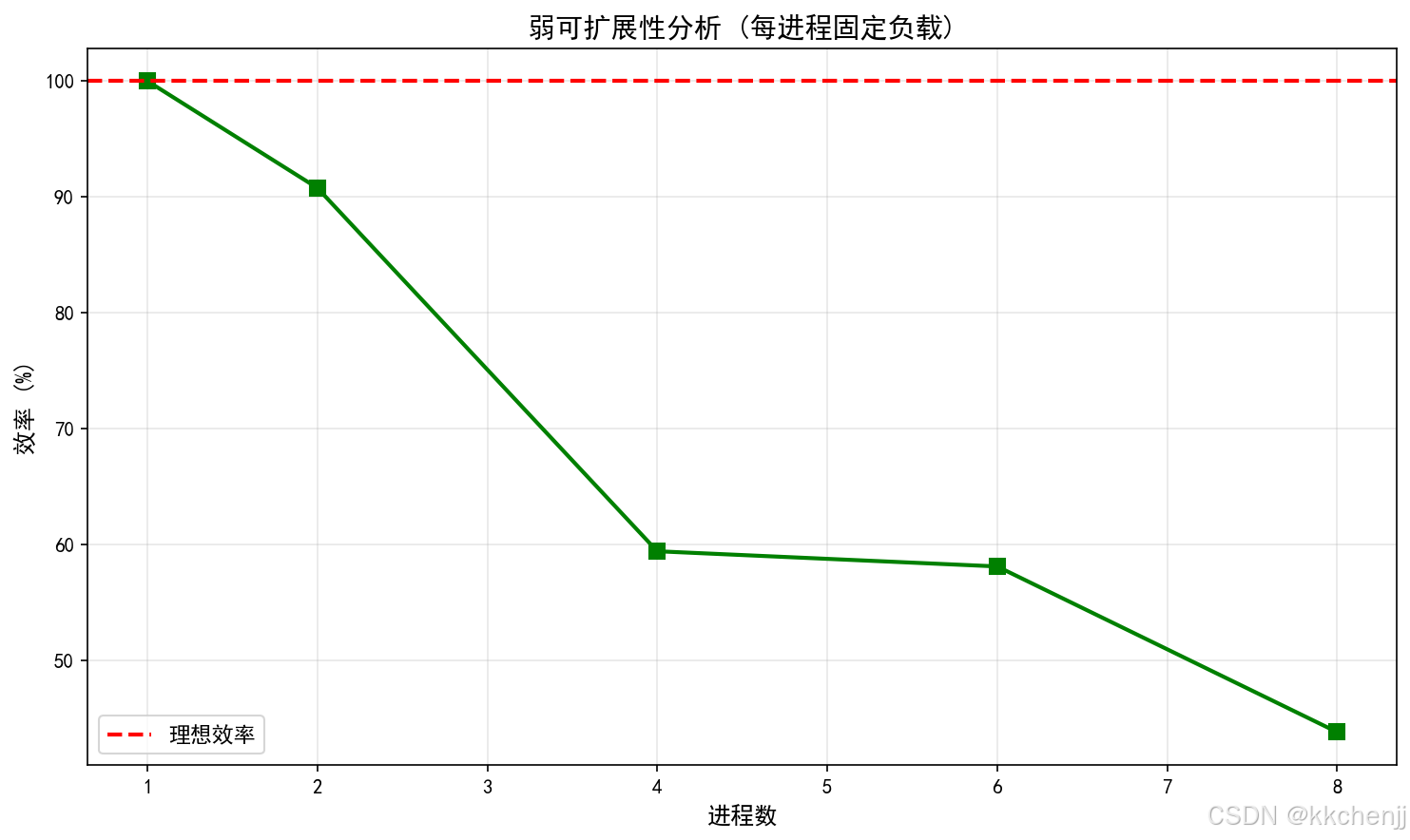

案例5：弱可扩展性分析

每进程固定网格大小（64×64），增加进程数：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

结果分析：

理想情况下，执行时间应保持不变
实际效率从100%逐渐下降到约58%
主要原因是通信开销随进程数增加

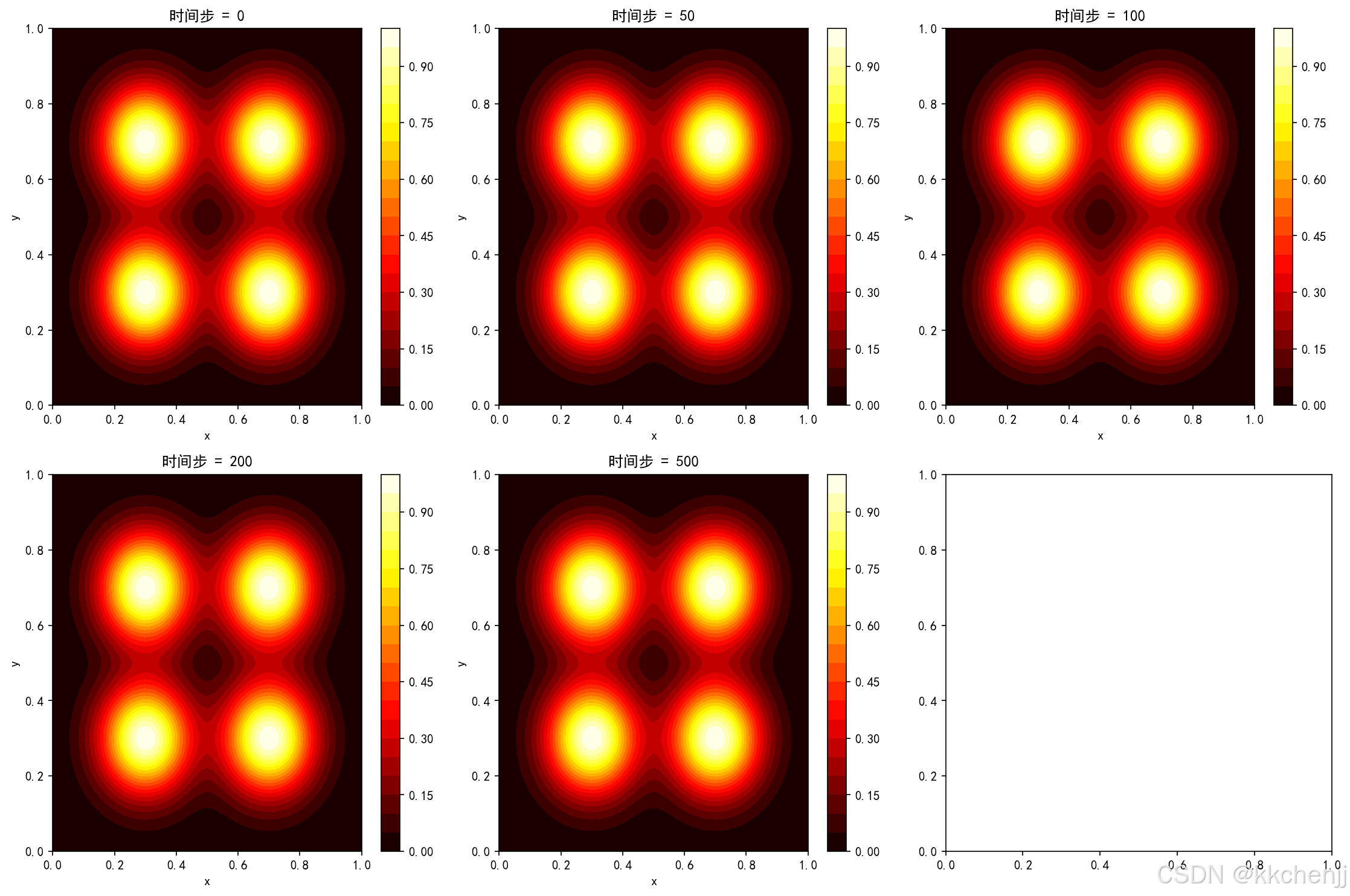

案例6：热扩散过程可视化

展示多个热源在并行求解下的扩散过程：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

物理现象：

t=0：四个独立的高斯热源
t=50：热源开始扩散，温度场开始融合
t=100：温度场进一步融合
t=200：温度场基本均匀
t=500：接近稳态分布

附录：完整代码

完整的示例代码见文件：实例一_并行热传导仿真.py

运行命令：

python 实例一_并行热传导仿真.py

生成的可视化结果：

案例2_并行性能对比.png：并行性能对比图
案例3_域分解可视化.png：域分解可视化
案例4_强可扩展性.png：强可扩展性分析
案例5_弱可扩展性.png：弱可扩展性分析
案例6_热扩散过程.png：热扩散过程可视化

#!/usr/bin/env python
# -*- coding: utf-8 -*-
"""
主题063: 并行计算与MPI仿真
核心内容: 域分解、负载均衡、通信优化、并行热传导求解

注意: 本代码使用Python multiprocessing模拟MPI并行计算
实际MPI应用需要使用mpi4py库
"""

import numpy as np
import matplotlib
matplotlib.use('Agg')
import matplotlib.pyplot as plt
from multiprocessing import Pool, cpu_count
import time
import warnings
warnings.filterwarnings('ignore')

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False


class ParallelHeatSolver:
    """
    并行热传导求解器
    使用域分解方法将大问题分解为多个子域并行求解
    """

    def __init__(self, nx, ny, num_processes=None):
        """
        初始化并行求解器

        参数:
        nx, ny: 全局网格尺寸
        num_processes: 进程数，默认为CPU核心数
        """
        self.nx = nx
        self.ny = ny
        self.num_processes = num_processes or cpu_count()

        print(f"并行热传导求解器初始化:")
        print(f"  全局网格: {nx}×{ny}")
        print(f"  进程数: {self.num_processes}")

        # 计算子域分解
        self._decompose_domain()

    def _decompose_domain(self):
        """
        域分解：将全局网格分解为子域
        使用一维条带分解（沿y方向）
        """
        # 计算每个子域的y方向大小
        base_size = self.ny // self.num_processes
        remainder = self.ny % self.num_processes

        self.subdomains = []
        start_y = 0

        for rank in range(self.num_processes):
            # 分配额外的行给前remainder个进程
            local_ny = base_size + (1 if rank < remainder else 0)

            # 添加重叠区域（用于通信）
            # 每个子域包含上下各一个重叠行（边界子域除外）
            ghost_bottom = 1 if rank > 0 else 0
            ghost_top = 1 if rank < self.num_processes - 1 else 0

            total_ny = local_ny + ghost_bottom + ghost_top

            self.subdomains.append({
                'rank': rank,
                'start_y': start_y,
                'local_ny': local_ny,
                'total_ny': total_ny,
                'ghost_bottom': ghost_bottom,
                'ghost_top': ghost_top,
                'y_range': (start_y - ghost_bottom, start_y + local_ny + ghost_top)
            })

            start_y += local_ny

        print(f"\n域分解信息:")
        for sub in self.subdomains:
            print(f"  进程{sub['rank']}: y={sub['y_range']}, 本地网格={self.nx}×{sub['total_ny']}")

    def _solve_subdomain(self, args):
        """
        求解单个子域（用于多进程并行）

        参数:
        args: (subdomain_info, u_global, f_global, alpha, dt, num_steps)

        返回:
        result: 子域求解结果
        """
        sub, u_global, f_global, alpha, dt, num_steps = args

        rank = sub['rank']
        nx = self.nx
        total_ny = sub['total_ny']
        local_ny = sub['local_ny']
        ghost_bottom = sub['ghost_bottom']
        ghost_top = sub['ghost_top']

        # 提取子域数据（包含重叠区域）
        y_start_global = sub['start_y'] - ghost_bottom
        y_end_global = sub['start_y'] + local_ny + ghost_top

        u_local = u_global[max(0, y_start_global):min(self.ny+1, y_end_global+1), :].copy()
        f_local = f_global[max(0, y_start_global):min(self.ny+1, y_end_global+1), :].copy()

        # 如果子域在边界，需要调整大小
        if u_local.shape[0] != total_ny + 1:
            # 填充边界
            temp_u = np.zeros((total_ny + 1, nx + 1))
            temp_f = np.zeros((total_ny + 1, nx + 1))

            if y_start_global < 0:
                # 底部边界
                offset = -y_start_global
                temp_u[offset:offset+u_local.shape[0], :] = u_local
                temp_f[offset:offset+f_local.shape[0], :] = f_local
            else:
                # 顶部边界
                temp_u[:u_local.shape[0], :] = u_local
                temp_f[:f_local.shape[0], :] = f_local

            u_local = temp_u
            f_local = temp_f

        # 时间步进
        for step in range(num_steps):
            u_new = u_local.copy()

            # 内部点更新（不包括重叠区域）
            # 注意：循环范围应该是 ghost_bottom 到 total_ny - ghost_top（不包含）
            # 因为 u_local 的 shape 是 (total_ny+1, nx+1)
            for j in range(ghost_bottom, total_ny - ghost_top):
                for i in range(1, nx):
                    # 热传导方程离散
                    u_new[j, i] = u_local[j, i] + alpha * dt * (
                        (u_local[j, i+1] - 2*u_local[j, i] + u_local[j, i-1]) +
                        (u_local[j+1, i] - 2*u_local[j, i] + u_local[j-1, i])
                    ) + dt * f_local[j, i]

            u_local = u_new

        # 返回结果（不包括重叠区域）
        result = {
            'rank': rank,
            'start_y': sub['start_y'],
            'local_ny': local_ny,
            'solution': u_local[ghost_bottom:ghost_bottom+local_ny+1, :].copy()
        }

        return result

    def solve_parallel(self, u0, f, alpha, dt, num_steps):
        """
        并行求解热传导方程

        参数:
        u0: 初始温度场
        f: 热源项
        alpha: 热扩散系数
        dt: 时间步长
        num_steps: 时间步数

        返回:
        u: 最终温度场
        time_elapsed: 计算时间
        """
        start_time = time.time()

        # 准备参数
        args_list = [(sub, u0, f, alpha, dt, num_steps) for sub in self.subdomains]

        # 并行求解
        with Pool(processes=self.num_processes) as pool:
            results = pool.map(self._solve_subdomain, args_list)

        # 合并结果
        u_final = np.zeros((self.ny + 1, self.nx + 1))
        for result in results:
            start_y = result['start_y']
            local_ny = result['local_ny']
            u_final[start_y:start_y+local_ny+1, :] = result['solution']

        time_elapsed = time.time() - start_time

        return u_final, time_elapsed

    def solve_serial(self, u0, f, alpha, dt, num_steps):
        """
        串行求解（用于对比）
        """
        start_time = time.time()

        u = u0.copy()
        nx, ny = self.nx, self.ny

        for step in range(num_steps):
            u_new = u.copy()

            for j in range(1, ny):
                for i in range(1, nx):
                    u_new[j, i] = u[j, i] + alpha * dt * (
                        (u[j, i+1] - 2*u[j, i] + u[j, i-1]) +
                        (u[j+1, i] - 2*u[j, i] + u[j-1, i])
                    ) + dt * f[j, i]

            u = u_new

        time_elapsed = time.time() - start_time

        return u, time_elapsed


class MPISimulator:
    """
    MPI通信模式模拟器
    展示MPI中的基本通信模式
    """

    @staticmethod
    def demonstrate_broadcast(data, root=0, num_processes=4):
        """
        模拟MPI_Bcast：广播操作

        参数:
        data: 要广播的数据
        root: 根进程
        num_processes: 进程数

        返回:
        results: 每个进程接收到的数据
        """
        print(f"\nMPI广播演示 (根进程={root}):")
        print(f"  广播前: 进程{root}有数据 {data}")

        results = [None] * num_processes
        results[root] = data

        # 模拟广播
        for rank in range(num_processes):
            if rank != root:
                results[rank] = data
                print(f"  广播后: 进程{rank}接收到数据 {data}")

        return results

    @staticmethod
    def demonstrate_scatter(data_list, root=0):
        """
        模拟MPI_Scatter：散播操作

        参数:
        data_list: 要散播的数据列表
        root: 根进程

        返回:
        results: 每个进程接收到的数据
        """
        num_processes = len(data_list)
        print(f"\nMPI散播演示 (根进程={root}):")
        print(f"  散播前: 进程{root}有数据列表 {data_list}")

        results = []
        for rank in range(num_processes):
            results.append(data_list[rank])
            print(f"  散播后: 进程{rank}接收到数据 {data_list[rank]}")

        return results

    @staticmethod
    def demonstrate_gather(data_list, root=0):
        """
        模拟MPI_Gather：收集操作

        参数:
        data_list: 每个进程的数据列表
        root: 根进程

        返回:
        gathered_data: 收集后的数据
        """
        print(f"\nMPI收集演示 (根进程={root}):")
        for rank, data in enumerate(data_list):
            print(f"  收集前: 进程{rank}有数据 {data}")

        gathered_data = data_list.copy()
        print(f"  收集后: 进程{root}收集到数据 {gathered_data}")

        return gathered_data

    @staticmethod
    def demonstrate_reduce(data_list, operation='sum', root=0):
        """
        模拟MPI_Reduce：归约操作

        参数:
        data_list: 每个进程的数据列表
        operation: 归约操作 ('sum', 'max', 'min')
        root: 根进程

        返回:
        result: 归约结果
        """
        print(f"\nMPI归约演示 (操作={operation}, 根进程={root}):")
        for rank, data in enumerate(data_list):
            print(f"  进程{rank}贡献数据 {data}")

        if operation == 'sum':
            result = sum(data_list)
        elif operation == 'max':
            result = max(data_list)
        elif operation == 'min':
            result = min(data_list)
        else:
            result = None

        print(f"  归约结果: {result} (存储在进程{root})")

        return result


def example_1_basic_mpi_operations():
    """案例1: 基本MPI操作演示"""
    print("\n" + "="*60)
    print("案例1: 基本MPI操作演示")
    print("="*60)

    mpi = MPISimulator()

    # 广播
    data = "重要配置信息"
    mpi.demonstrate_broadcast(data, root=0, num_processes=4)

    # 散播
    data_list = [10, 20, 30, 40]
    mpi.demonstrate_scatter(data_list, root=0)

    # 收集
    data_list = [1.1, 2.2, 3.3, 4.4]
    mpi.demonstrate_gather(data_list, root=0)

    # 归约
    data_list = [100, 200, 300, 400]
    mpi.demonstrate_reduce(data_list, operation='sum', root=0)
    mpi.demonstrate_reduce(data_list, operation='max', root=0)


def example_2_parallel_vs_serial():
    """案例2: 并行 vs 串行性能对比"""
    print("\n" + "="*60)
    print("案例2: 并行 vs 串行性能对比")
    print("="*60)

    # 网格参数
    nx = ny = 128

    # 物理参数
    alpha = 0.01
    dt = 0.001
    num_steps = 100

    # 初始化
    x = np.linspace(0, 1, nx+1)
    y = np.linspace(0, 1, ny+1)
    X, Y = np.meshgrid(x, y)

    # 初始条件：高斯分布
    u0 = np.exp(-((X-0.5)**2 + (Y-0.5)**2) / 0.1)

    # 热源项
    f = np.zeros((ny+1, nx+1))

    # 边界条件
    u0[0, :] = 0
    u0[ny, :] = 0
    u0[:, 0] = 0
    u0[:, nx] = 0

    print(f"\n网格尺寸: {nx}×{ny}")
    print(f"时间步数: {num_steps}")

    # 串行求解
    print("\n串行求解...")
    solver = ParallelHeatSolver(nx, ny, num_processes=1)
    u_serial, time_serial = solver.solve_serial(u0, f, alpha, dt, num_steps)
    print(f"  串行时间: {time_serial:.4f}秒")

    # 并行求解（不同进程数）
    process_counts = [2, 4, 6, 8]
    speedups = []
    efficiencies = []

    for num_proc in process_counts:
        if num_proc > cpu_count():
            continue

        print(f"\n并行求解 ({num_proc}进程)...")
        solver = ParallelHeatSolver(nx, ny, num_processes=num_proc)
        u_parallel, time_parallel = solver.solve_parallel(u0, f, alpha, dt, num_steps)

        speedup = time_serial / time_parallel
        efficiency = speedup / num_proc

        speedups.append(speedup)
        efficiencies.append(efficiency)

        print(f"  并行时间: {time_parallel:.4f}秒")
        print(f"  加速比: {speedup:.2f}x")
        print(f"  效率: {efficiency*100:.1f}%")

        # 验证结果一致性
        error = np.linalg.norm(u_serial - u_parallel) / np.linalg.norm(u_serial)
        print(f"  相对误差: {error:.6e}")

    # 绘制加速比和效率
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    axes[0].plot(process_counts[:len(speedups)], speedups, 'b-o', linewidth=2, markersize=8)
    axes[0].plot(process_counts[:len(speedups)], process_counts[:len(speedups)],
                 'r--', label='理想加速比', linewidth=2)
    axes[0].set_xlabel('进程数', fontsize=12)
    axes[0].set_ylabel('加速比', fontsize=12)
    axes[0].set_title('并行加速比', fontsize=14)
    axes[0].legend(fontsize=11)
    axes[0].grid(True, alpha=0.3)

    axes[1].plot(process_counts[:len(efficiencies)],
                 [e*100 for e in efficiencies], 'g-s', linewidth=2, markersize=8)
    axes[1].axhline(y=100, color='r', linestyle='--', label='理想效率', linewidth=2)
    axes[1].set_xlabel('进程数', fontsize=12)
    axes[1].set_ylabel('并行效率 (%)', fontsize=12)
    axes[1].set_title('并行效率', fontsize=14)
    axes[1].legend(fontsize=11)
    axes[1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('案例2_并行性能对比.png', dpi=150, bbox_inches='tight')
    print("\n  图已保存: 案例2_并行性能对比.png")
    plt.close()


def example_3_domain_decomposition():
    """案例3: 域分解可视化"""
    print("\n" + "="*60)
    print("案例3: 域分解可视化")
    print("="*60)

    nx = ny = 64
    process_counts = [1, 2, 4, 8]

    fig, axes = plt.subplots(2, 2, figsize=(12, 12))
    axes = axes.flatten()

    for idx, num_proc in enumerate(process_counts):
        if num_proc > cpu_count():
            continue

        solver = ParallelHeatSolver(nx, ny, num_processes=num_proc)

        # 创建域分解可视化
        domain_map = np.zeros((ny+1, nx+1))
        colors = plt.cm.tab10(np.linspace(0, 1, num_proc))

        for sub in solver.subdomains:
            rank = sub['rank']
            start_y = sub['start_y']
            local_ny = sub['local_ny']

            domain_map[start_y:start_y+local_ny+1, :] = rank + 1

        ax = axes[idx]
        im = ax.imshow(domain_map, extent=[0, 1, 0, 1], origin='lower',
                       cmap='tab10', vmin=0.5, vmax=num_proc+0.5)
        ax.set_title(f'{num_proc}进程域分解', fontsize=12)
        ax.set_xlabel('x')
        ax.set_ylabel('y')

        # 添加网格线
        for sub in solver.subdomains:
            if sub['rank'] > 0:
                y_pos = sub['start_y'] / ny
                ax.axhline(y=y_pos, color='white', linewidth=2, linestyle='--')

    plt.tight_layout()
    plt.savefig('案例3_域分解可视化.png', dpi=150, bbox_inches='tight')
    print("  图已保存: 案例3_域分解可视化.png")
    plt.close()


def example_4_strong_scaling():
    """案例4: 强可扩展性分析"""
    print("\n" + "="*60)
    print("案例4: 强可扩展性分析")
    print("="*60)

    # 固定问题规模，增加进程数
    nx = ny = 256
    alpha = 0.01
    dt = 0.001
    num_steps = 50

    # 初始化
    x = np.linspace(0, 1, nx+1)
    y = np.linspace(0, 1, ny+1)
    X, Y = np.meshgrid(x, y)
    u0 = np.exp(-((X-0.5)**2 + (Y-0.5)**2) / 0.1)
    f = np.zeros((ny+1, nx+1))
    u0[0, :] = u0[ny, :] = u0[:, 0] = u0[:, nx] = 0

    print(f"\n固定问题规模: {nx}×{ny}")

    # 串行基准
    solver = ParallelHeatSolver(nx, ny, num_processes=1)
    u_serial, time_serial = solver.solve_serial(u0, f, alpha, dt, num_steps)
    print(f"串行时间: {time_serial:.4f}秒")

    # 不同进程数
    process_counts = [1, 2, 4, 6, 8]
    speedups = []

    for num_proc in process_counts:
        if num_proc > cpu_count():
            continue

        print(f"\n{num_proc}进程...")
        solver = ParallelHeatSolver(nx, ny, num_processes=num_proc)
        u_parallel, time_parallel = solver.solve_parallel(u0, f, alpha, dt, num_steps)

        speedup = time_serial / time_parallel
        speedups.append(speedup)

        print(f"  时间: {time_parallel:.4f}秒, 加速比: {speedup:.2f}x")

    # 绘制强可扩展性
    fig, ax = plt.subplots(figsize=(10, 6))

    ax.plot(process_counts[:len(speedups)], speedups, 'b-o',
            linewidth=2, markersize=8, label='实际加速比')
    ax.plot(process_counts[:len(speedups)], process_counts[:len(speedups)],
            'r--', linewidth=2, label='理想加速比')
    ax.set_xlabel('进程数', fontsize=12)
    ax.set_ylabel('加速比', fontsize=12)
    ax.set_title('强可扩展性分析 (固定问题规模)', fontsize=14)
    ax.legend(fontsize=11)
    ax.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('案例4_强可扩展性.png', dpi=150, bbox_inches='tight')
    print("\n  图已保存: 案例4_强可扩展性.png")
    plt.close()


def example_5_weak_scaling():
    """案例5: 弱可扩展性分析"""
    print("\n" + "="*60)
    print("案例5: 弱可扩展性分析")
    print("="*60)

    # 每个进程固定网格大小
    local_nx = local_ny = 64
    alpha = 0.01
    dt = 0.001
    num_steps = 50

    process_counts = [1, 2, 4, 6, 8]
    times = []

    print(f"\n每进程固定网格: {local_nx}×{local_ny}")

    for num_proc in process_counts:
        if num_proc > cpu_count():
            continue

        # 全局网格随进程数增加
        nx = local_nx
        ny = local_ny * num_proc

        print(f"\n{num_proc}进程, 全局网格: {nx}×{ny}")

        # 初始化
        x = np.linspace(0, 1, nx+1)
        y = np.linspace(0, 1, ny+1)
        X, Y = np.meshgrid(x, y)
        u0 = np.exp(-((X-0.5)**2 + (Y-0.5)**2) / 0.1)
        f = np.zeros((ny+1, nx+1))
        u0[0, :] = u0[ny, :] = u0[:, 0] = u0[:, nx] = 0

        solver = ParallelHeatSolver(nx, ny, num_processes=num_proc)
        u_parallel, time_parallel = solver.solve_parallel(u0, f, alpha, dt, num_steps)

        times.append(time_parallel)
        print(f"  时间: {time_parallel:.4f}秒")

    # 绘制弱可扩展性
    fig, ax = plt.subplots(figsize=(10, 6))

    # 效率 = 基准时间 / 当前时间
    base_time = times[0]
    efficiencies = [base_time / t * 100 for t in times]

    ax.plot(process_counts[:len(efficiencies)], efficiencies, 'g-s',
            linewidth=2, markersize=8)
    ax.axhline(y=100, color='r', linestyle='--', linewidth=2, label='理想效率')
    ax.set_xlabel('进程数', fontsize=12)
    ax.set_ylabel('效率 (%)', fontsize=12)
    ax.set_title('弱可扩展性分析 (每进程固定负载)', fontsize=14)
    ax.legend(fontsize=11)
    ax.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('案例5_弱可扩展性.png', dpi=150, bbox_inches='tight')
    print("\n  图已保存: 案例5_弱可扩展性.png")
    plt.close()


def example_6_heat_diffusion_animation():
    """案例6: 热扩散过程可视化"""
    print("\n" + "="*60)
    print("案例6: 热扩散过程可视化")
    print("="*60)

    nx = ny = 64
    alpha = 0.01
    dt = 0.001

    # 初始化
    x = np.linspace(0, 1, nx+1)
    y = np.linspace(0, 1, ny+1)
    X, Y = np.meshgrid(x, y)

    # 初始条件：多个热源
    u0 = np.zeros((ny+1, nx+1))
    u0 += np.exp(-((X-0.3)**2 + (Y-0.3)**2) / 0.02)
    u0 += np.exp(-((X-0.7)**2 + (Y-0.7)**2) / 0.02)
    u0 += np.exp(-((X-0.3)**2 + (Y-0.7)**2) / 0.02)
    u0 += np.exp(-((X-0.7)**2 + (Y-0.3)**2) / 0.02)

    f = np.zeros((ny+1, nx+1))

    # 边界条件
    u0[0, :] = 0
    u0[ny, :] = 0
    u0[:, 0] = 0
    u0[:, nx] = 0

    # 并行求解并记录中间结果
    solver = ParallelHeatSolver(nx, ny, num_processes=4)

    # 分阶段求解
    time_steps = [0, 50, 100, 200, 500]
    solutions = [u0.copy()]

    u_current = u0.copy()
    prev_steps = 0
    for steps in time_steps[1:]:
        u_current, _ = solver.solve_parallel(u_current, f, alpha, dt, steps - prev_steps)
        solutions.append(u_current.copy())
        prev_steps = steps

    # 绘制热扩散过程
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))
    axes = axes.flatten()

    for idx, (u, step) in enumerate(zip(solutions, time_steps)):
        ax = axes[idx]
        im = ax.contourf(X, Y, u, levels=20, cmap='hot')
        ax.set_title(f'时间步 = {step}', fontsize=12)
        ax.set_xlabel('x')
        ax.set_ylabel('y')
        plt.colorbar(im, ax=ax)

    plt.tight_layout()
    plt.savefig('案例6_热扩散过程.png', dpi=150, bbox_inches='tight')
    print("  图已保存: 案例6_热扩散过程.png")
    plt.close()


if __name__ == "__main__":
    print("="*60)
    print("主题063: 并行计算与MPI仿真")
    print("="*60)
    print(f"\n系统CPU核心数: {cpu_count()}")

    # 运行所有案例
    example_1_basic_mpi_operations()
    example_2_parallel_vs_serial()
    example_3_domain_decomposition()
    example_4_strong_scaling()
    example_5_weak_scaling()
    example_6_heat_diffusion_animation()

    print("\n" + "="*60)
    print("仿真完成!")
    print("="*60)
    print("\n生成的文件:")
    print("  1. 案例2_并行性能对比.png")
    print("  2. 案例3_域分解可视化.png")
    print("  3. 案例4_强可扩展性.png")
    print("  4. 案例5_弱可扩展性.png")
    print("  5. 案例6_热扩散过程.png")
