结构健康监测仿真-主题058：结构健康监测中的区块链技术应用

1. 引言

1.1 区块链概述

区块链（Blockchain）是一种分布式账本技术，通过密码学方法将数据区块按时间顺序链接，形成不可篡改的数据链条。其核心特性包括：

• 去中心化：无需中央权威机构，数据由网络节点共同维护
• 不可篡改：一旦记录上链，无法被修改或删除
• 透明可追溯：所有交易记录公开可查，完整追溯历史
• 智能合约：自动执行的程序代码，实现业务逻辑自动化
• 共识机制：分布式节点就数据状态达成一致









1.2 为什么SHM需要区块链

结构健康监测系统面临的数据管理挑战：

1. 数据可信度：监测数据可能被篡改，影响安全决策
2. 数据共享困难：跨机构数据共享缺乏信任机制
3. 责任追溯难：事故发生时难以确定责任方
4. 数据孤岛：各监测系统独立运行，数据无法互通
5. 隐私保护：敏感结构数据需要安全保护

区块链解决方案：

• 数据上链存证，确保监测数据真实可信

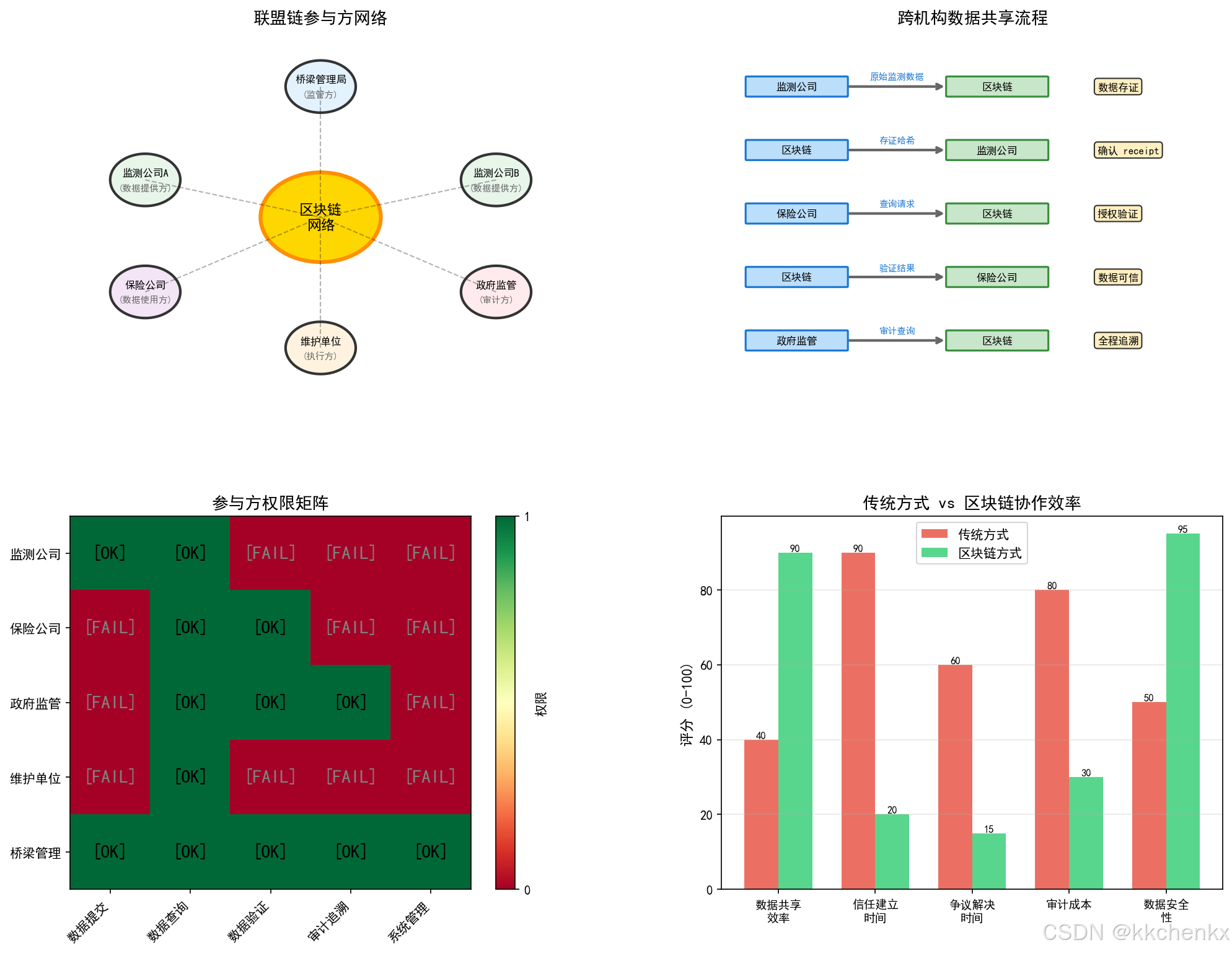

• 分布式账本实现多方数据共享
• 完整的数据溯源链条
• 智能合约自动化业务流程
• 加密技术保护数据隐私

1.3 区块链在SHM中的应用场景

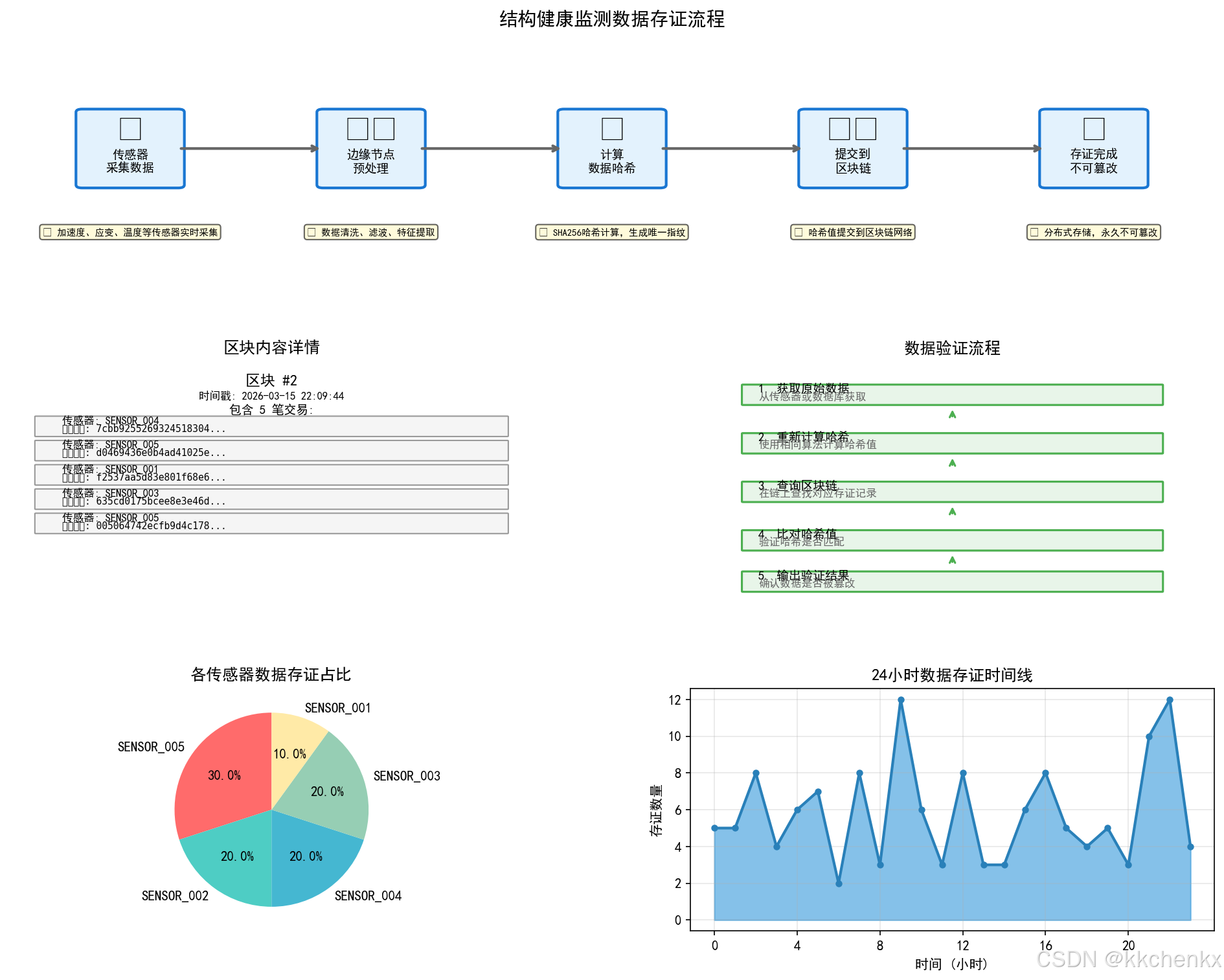

• 监测数据存证：确保监测数据不可篡改
• 多方数据共享：跨机构安全数据交换
• 设备身份认证：传感器设备身份管理
• 智能合约理赔：自动化保险理赔流程
• 供应链追溯：建材质量追溯
• 碳排放监测：绿色建筑认证

2. 区块链核心技术

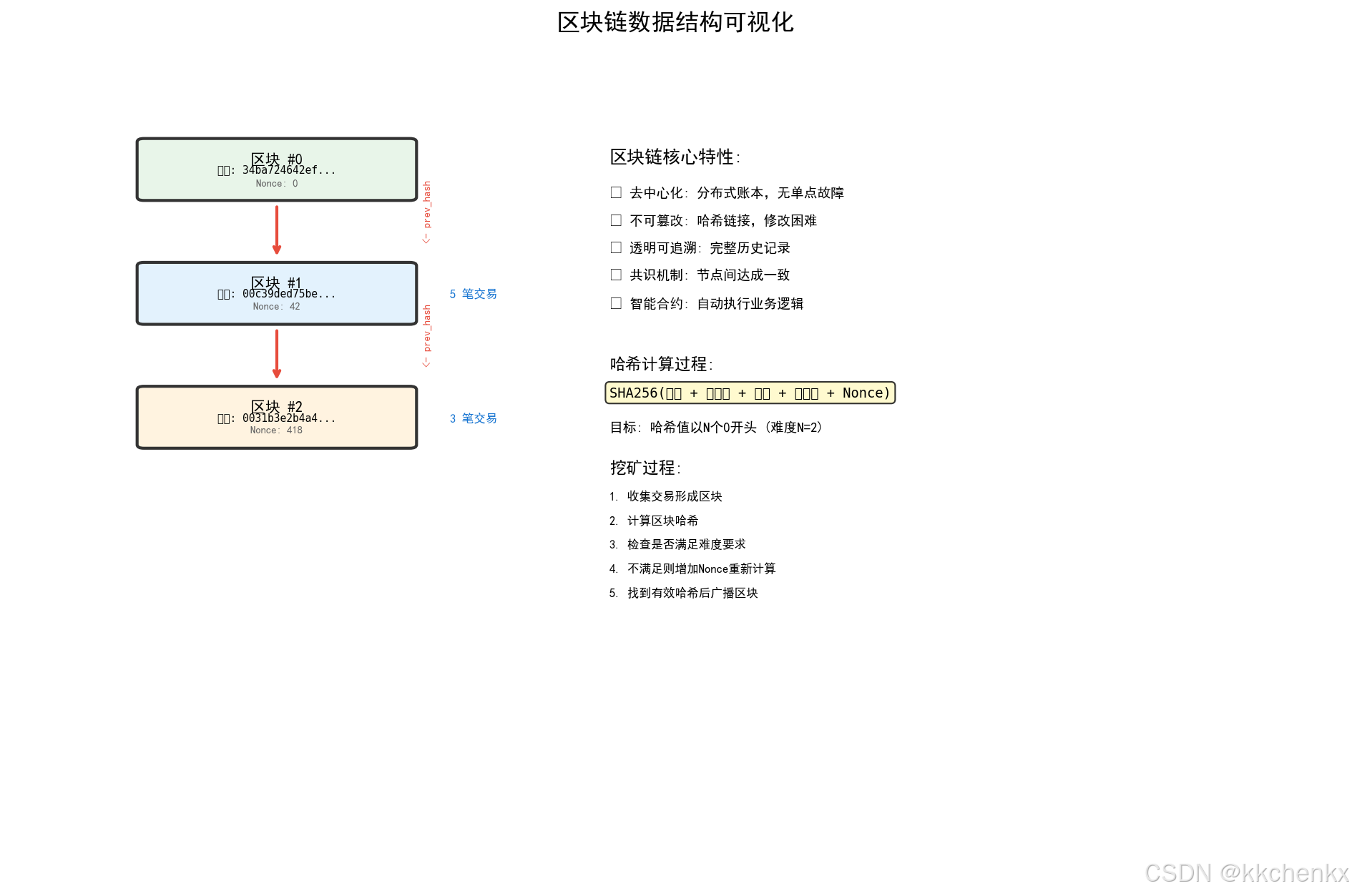

2.1 区块链数据结构

import hashlib
import time
import json

class Block:
    """区块数据结构"""

    def __init__(self, index, timestamp, data, previous_hash):
        self.index = index
        self.timestamp = timestamp
        self.data = data
        self.previous_hash = previous_hash
        self.nonce = 0
        self.hash = self.calculate_hash()

    def calculate_hash(self):
        """计算区块哈希"""
        block_string = json.dumps({
            "index": self.index,
            "timestamp": self.timestamp,
            "data": self.data,
            "previous_hash": self.previous_hash,
            "nonce": self.nonce
        }, sort_keys=True)
        return hashlib.sha256(block_string.encode()).hexdigest()

    def mine_block(self, difficulty):
        """工作量证明挖矿"""
        target = "0" * difficulty
        while self.hash[:difficulty] != target:
            self.nonce += 1
            self.hash = self.calculate_hash()
        print(f"区块挖矿成功: {self.hash}")

class Blockchain:
    """区块链"""

    def __init__(self):
        self.chain = [self.create_genesis_block()]
        self.difficulty = 4
        self.pending_data = []

    def create_genesis_block(self):
        """创建创世区块"""
        return Block(0, time.time(), "Genesis Block", "0")

    def get_latest_block(self):
        """获取最新区块"""
        return self.chain[-1]

    def add_block(self, new_block):
        """添加新区块"""
        new_block.previous_hash = self.get_latest_block().hash
        new_block.mine_block(self.difficulty)
        self.chain.append(new_block)

    def is_chain_valid(self):
        """验证区块链完整性"""
        for i in range(1, len(self.chain)):
            current = self.chain[i]
            previous = self.chain[i-1]

            if current.hash != current.calculate_hash():
                return False
            if current.previous_hash != previous.hash:
                return False
        return True

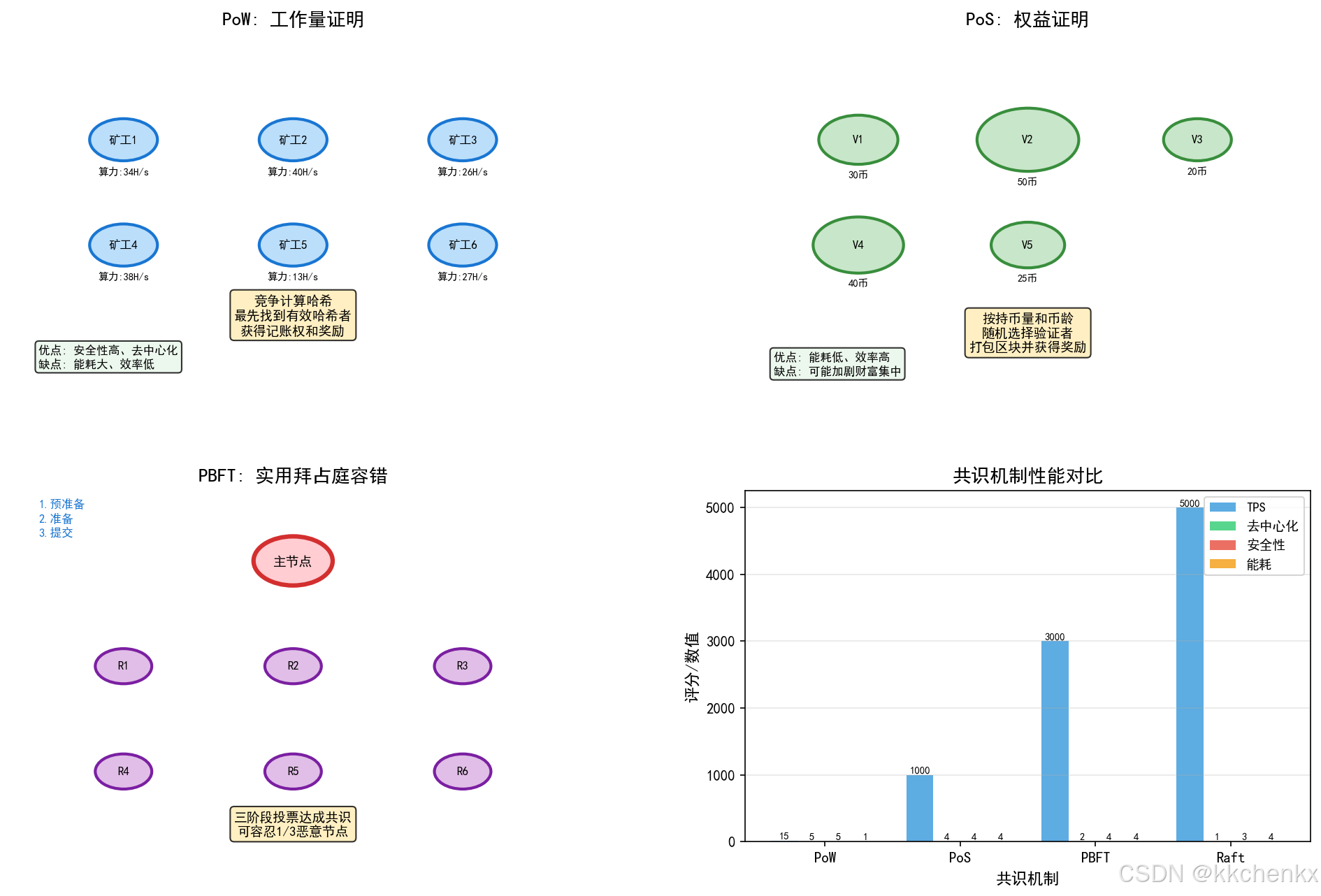

2.2 共识机制

class ConsensusMechanism:
    """共识机制"""

    def __init__(self, mechanism='pow'):
        self.mechanism = mechanism

    def proof_of_work(self, block, difficulty=4):
        """工作量证明 (PoW)"""
        target = "0" * difficulty
        nonce = 0
        while True:
            block.nonce = nonce
            hash_value = block.calculate_hash()
            if hash_value[:difficulty] == target:
                return hash_value, nonce
            nonce += 1

    def proof_of_stake(self, validators, block):
        """权益证明 (PoS)"""
        # 根据持币量和币龄选择验证者
        total_stake = sum(v['stake'] for v in validators)
        selection = random.random() * total_stake

        current = 0
        for validator in validators:
            current += validator['stake']
            if current >= selection:
                return validator['id']

    def practical_byzantine_fault_tolerance(self, nodes, block):
        """实用拜占庭容错 (PBFT)"""
        # 三阶段协议：预准备、准备、提交
        f = (len(nodes) - 1) // 3  # 可容忍的恶意节点数

        # 预准备阶段
        prepared = self.pre_prepare_phase(nodes, block)
        if len(prepared) < 2*f + 1:
            return False

        # 准备阶段
        committed = self.prepare_phase(prepared, block)
        if len(committed) < 2*f + 1:
            return False

        # 提交阶段
        return self.commit_phase(committed, block)

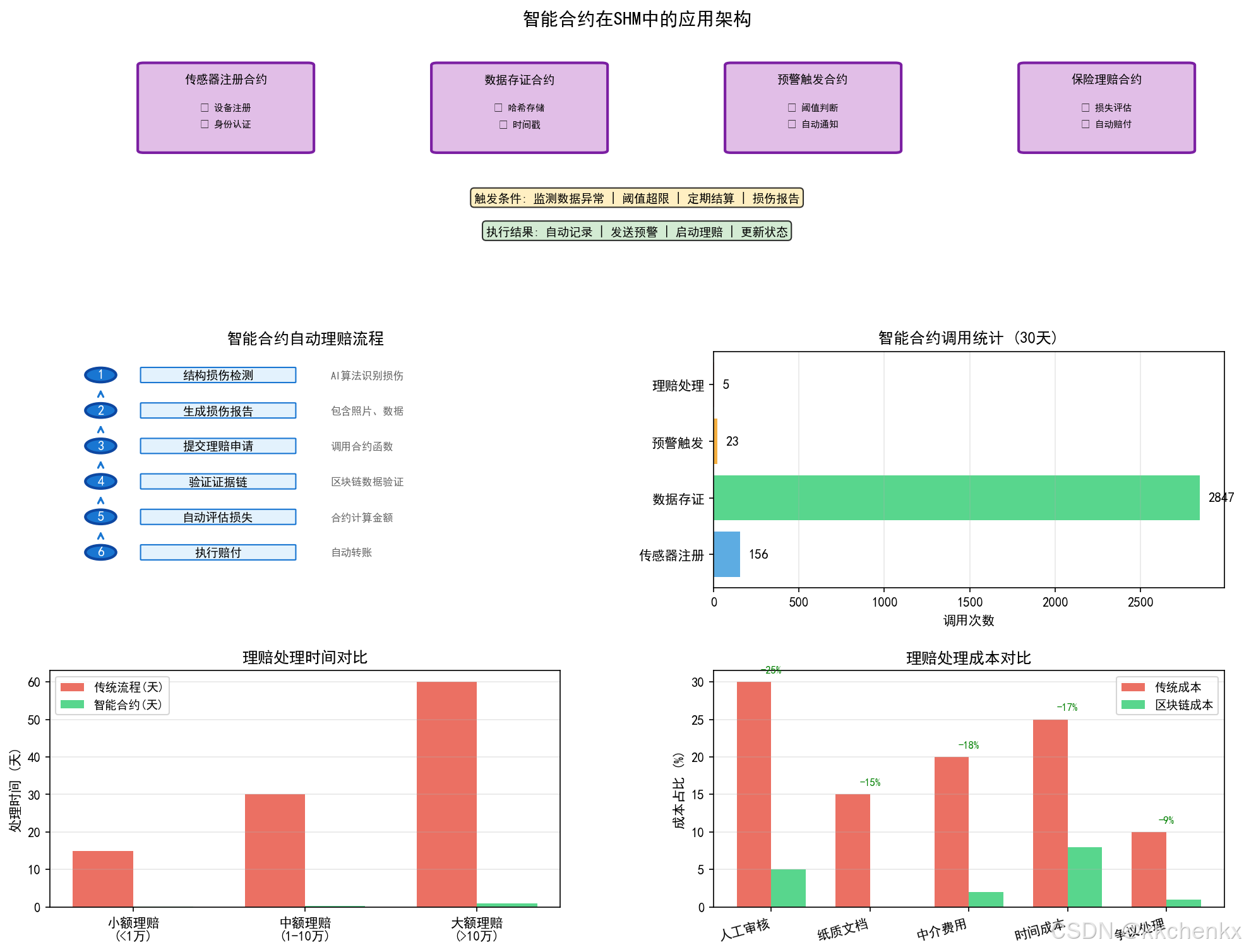

2.3 智能合约

class SmartContract:
    """智能合约"""

    def __init__(self, contract_id, code):
        self.contract_id = contract_id
        self.code = code
        self.state = {}
        self.events = []

    def execute(self, function_name, params, caller):
        """执行合约函数"""
        if function_name not in self.code:
            raise ValueError(f"函数 {function_name} 不存在")

        # 执行合约逻辑
        result = self.code[function_name](self.state, params, caller)

        # 记录事件
        self.events.append({
            'function': function_name,
            'params': params,
            'caller': caller,
            'timestamp': time.time()
        })

        return result

# 结构健康监测智能合约示例
shm_contract_code = {
    'register_sensor': lambda state, params, caller: register_sensor_logic(state, params, caller),
    'submit_data': lambda state, params, caller: submit_data_logic(state, params, caller),
    'trigger_alert': lambda state, params, caller: trigger_alert_logic(state, params, caller),
    'process_insurance': lambda state, params, caller: process_insurance_logic(state, params, caller)
}

def register_sensor_logic(state, params, caller):
    """注册传感器"""
    sensor_id = params['sensor_id']
    if sensor_id in state.get('sensors', {}):
        return {'success': False, 'message': '传感器已存在'}

    state.setdefault('sensors', {})[sensor_id] = {
        'owner': caller,
        'type': params['type'],
        'location': params['location'],
        'registered_at': time.time()
    }
    return {'success': True, 'message': '传感器注册成功'}

def submit_data_logic(state, params, caller):
    """提交监测数据"""
    sensor_id = params['sensor_id']
    if sensor_id not in state.get('sensors', {}):
        return {'success': False, 'message': '传感器未注册'}

    # 验证数据签名
    if not verify_signature(params['data'], params['signature'], caller):
        return {'success': False, 'message': '数据签名无效'}

    # 存储数据哈希
    data_hash = hashlib.sha256(json.dumps(params['data']).encode()).hexdigest()
    state.setdefault('data_records', []).append({
        'sensor_id': sensor_id,
        'data_hash': data_hash,
        'timestamp': params['timestamp'],
        'submitted_by': caller
    })

    return {'success': True, 'data_hash': data_hash}

def trigger_alert_logic(state, params, caller):
    """触发安全预警"""
    structure_id = params['structure_id']
    alert_level = params['level']

    state.setdefault('alerts', []).append({
        'structure_id': structure_id,
        'level': alert_level,
        'description': params['description'],
        'triggered_by': caller,
        'timestamp': time.time()
    })

    # 自动通知相关方
    notify_stakeholders(structure_id, alert_level)

    return {'success': True, 'alert_id': len(state['alerts'])}

def process_insurance_logic(state, params, caller):
    """处理保险理赔"""
    claim_id = params['claim_id']
    damage_evidence = params['evidence']

    # 验证证据链完整性
    if not verify_evidence_chain(damage_evidence):
        return {'success': False, 'message': '证据链不完整'}

    # 自动理赔判断
    claim_amount = calculate_claim_amount(damage_evidence)

    state.setdefault('claims', {})[claim_id] = {
        'claimant': caller,
        'amount': claim_amount,
        'status': 'approved',
        'processed_at': time.time()
    }

    return {'success': True, 'claim_amount': claim_amount}

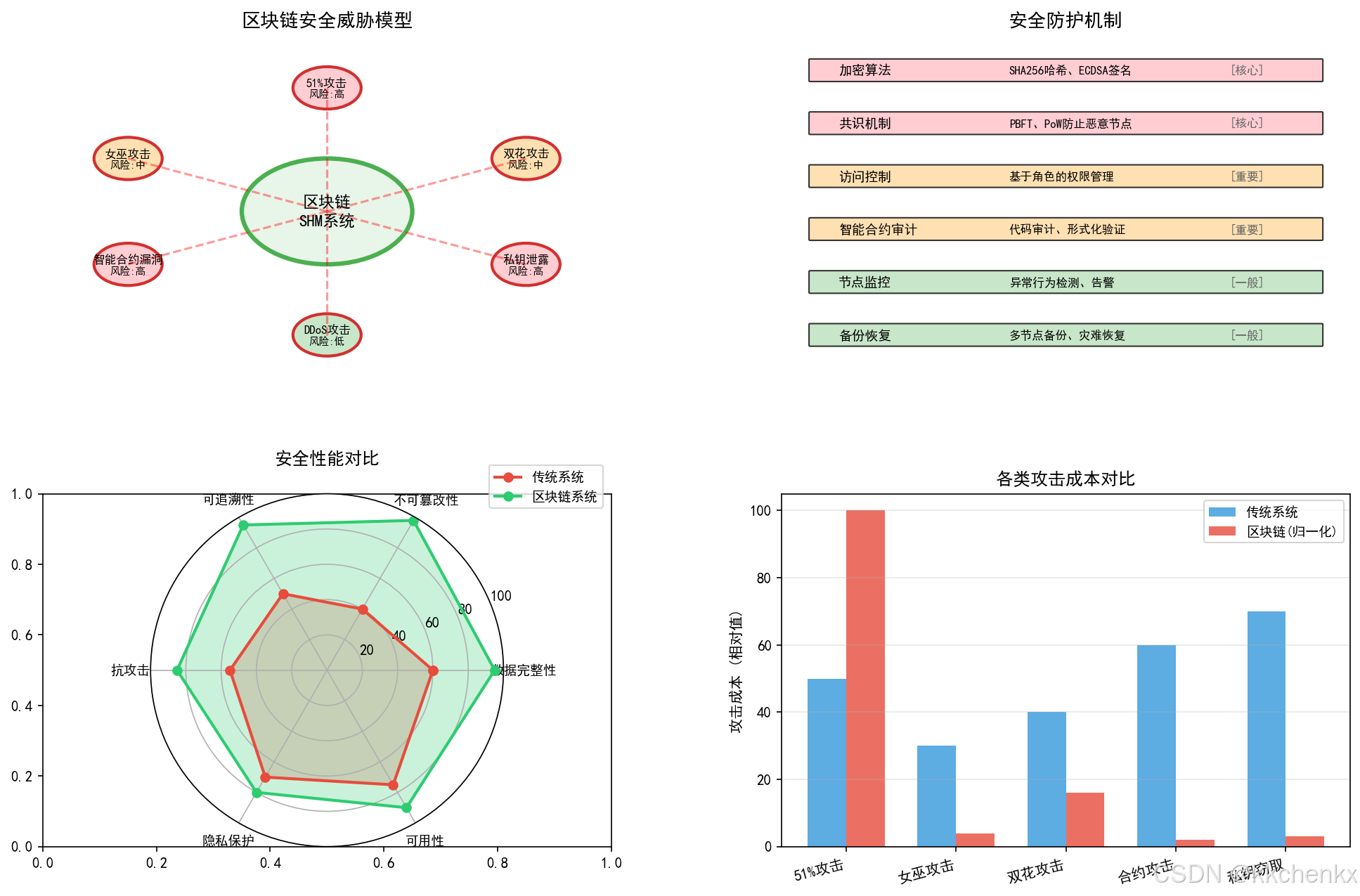

2.4 隐私保护技术

class PrivacyProtection:
    """隐私保护技术"""

    def __init__(self):
        self.encryption_key = None

    def homomorphic_encryption(self, data):
        """同态加密"""
        # 支持密文上的计算
        # 实际应用中需要使用专业的同态加密库如SEAL、HElib
        encrypted = self.encrypt(data)
        return encrypted

    def zero_knowledge_proof(self, statement, witness):
        """零知识证明"""
        # 证明者向验证者证明某个陈述为真，而不泄露 witness
        # 使用zk-SNARKs或zk-STARKs
        proof = self.generate_proof(statement, witness)
        return proof

    def ring_signature(self, message, private_key, public_keys):
        """环签名"""
        # 签名者可以代表一个群体签名，但无法确定具体是谁
        signature = self.create_ring_signature(message, private_key, public_keys)
        return signature

    def data_anonymization(self, data, k=5):
        """K-匿名化"""
        # 确保每条记录至少有k-1条其他记录具有相同的准标识符
        anonymized = self.k_anonymize(data, k)
        return anonymized

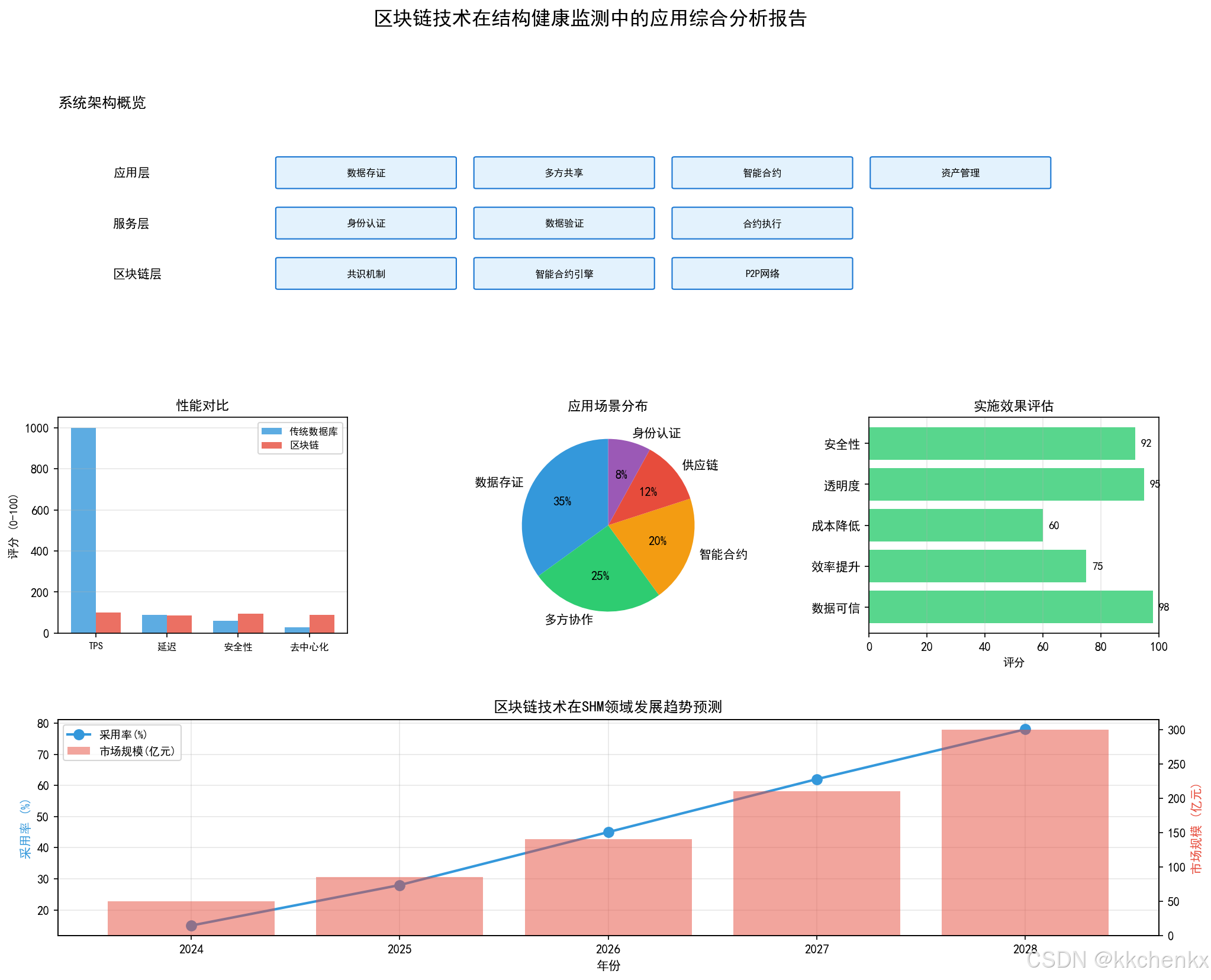

3. 区块链SHM系统架构

3.1 系统架构设计

┌─────────────────────────────────────────────────────────────────┐
│                        应用层 (Application)                      │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐           │
│  │ 数据存证  │ │ 数据共享  │ │ 智能合约  │ │ 资产管理  │           │
│  └──────────┘ └──────────┘ └──────────┘ └──────────┘           │
└─────────────────────────────────────────────────────────────────┘
                              ↕
┌─────────────────────────────────────────────────────────────────┐
│                        服务层 (Service)                          │
│  ┌──────────────┐ ┌──────────────┐ ┌──────────────┐            │
│  │ 身份认证服务  │ │ 数据验证服务  │ │ 合约执行服务  │            │
│  └──────────────┘ └──────────────┘ └──────────────┘            │
└─────────────────────────────────────────────────────────────────┘
                              ↕
┌─────────────────────────────────────────────────────────────────┐
│                        区块链层 (Blockchain)                     │
│  ┌──────────────────────────────────────────────────────────┐  │
│  │                     共识机制 (Consensus)                  │  │
│  │  ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐       │  │
│  │  │   PoW   │ │   PoS   │ │  PBFT   │ │  Raft   │       │  │
│  │  └─────────┘ └─────────┘ └─────────┘ └─────────┘       │  │
│  └──────────────────────────────────────────────────────────┘  │
│  ┌──────────────────────────────────────────────────────────┐  │
│  │                     智能合约 (Smart Contract)             │  │
│  └──────────────────────────────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘
                              ↕
┌─────────────────────────────────────────────────────────────────┐
│                        数据层 (Data)                             │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐           │
│  │ 区块数据  │ │ 状态数据  │ │ 交易数据  │ │ 日志数据  │           │
│  └──────────┘ └──────────┘ └──────────┘ └──────────┘           │
└─────────────────────────────────────────────────────────────────┘
                              ↕
┌─────────────────────────────────────────────────────────────────┐
│                        设备层 (Device)                           │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐           │
│  │ 传感器   │ │ 边缘节点  │ │ 网关设备  │ │ 服务器   │           │
│  └──────────┘ └──────────┘ └──────────┘ └──────────┘           │
└─────────────────────────────────────────────────────────────────┘

3.2 节点类型

class BlockchainNode:
    """区块链节点基类"""

    def __init__(self, node_id, node_type):
        self.node_id = node_id
        self.node_type = node_type
        self.blockchain = None
        self.peers = []

    def connect_to_network(self, bootstrap_nodes):
        """连接到区块链网络"""
        for node in bootstrap_nodes:
            self.peers.append(node)
        print(f"节点 {self.node_id} 已连接到网络")

    def broadcast_transaction(self, transaction):
        """广播交易"""
        for peer in self.peers:
            peer.receive_transaction(transaction)

    def receive_transaction(self, transaction):
        """接收交易"""
        if self.validate_transaction(transaction):
            self.add_to_pending(transaction)

class FullNode(BlockchainNode):
    """全节点 - 存储完整区块链"""

    def __init__(self, node_id):
        super().__init__(node_id, 'full')
        self.blockchain = Blockchain()

    def validate_block(self, block):
        """验证区块"""
        # 验证区块哈希
        if block.hash != block.calculate_hash():
            return False
        # 验证工作量证明
        if not block.hash.startswith('0' * self.blockchain.difficulty):
            return False
        return True

    def sync_blockchain(self):
        """同步区块链"""
        longest_chain = None
        max_length = len(self.blockchain.chain)

        for peer in self.peers:
            peer_chain = peer.get_blockchain()
            if len(peer_chain) > max_length and self.is_valid_chain(peer_chain):
                max_length = len(peer_chain)
                longest_chain = peer_chain

        if longest_chain:
            self.blockchain.chain = longest_chain

class LightNode(BlockchainNode):
    """轻节点 - 仅存储区块头"""

    def __init__(self, node_id):
        super().__init__(node_id, 'light')
        self.block_headers = []

    def verify_transaction(self, transaction, merkle_proof):
        """使用Merkle证明验证交易"""
        return self.verify_merkle_proof(transaction, merkle_proof)

class SensorNode(BlockchainNode):
    """传感器节点 - 物联网设备"""

    def __init__(self, node_id, sensor_type):
        super().__init__(node_id, 'sensor')
        self.sensor_type = sensor_type
        self.data_buffer = []

    def collect_data(self, data):
        """采集数据"""
        timestamp = time.time()
        signed_data = self.sign_data({
            'sensor_id': self.node_id,
            'type': self.sensor_type,
            'data': data,
            'timestamp': timestamp
        })
        self.data_buffer.append(signed_data)

    def submit_to_blockchain(self):
        """提交数据到区块链"""
        if len(self.data_buffer) >= 10:  # 批量提交
            batch_hash = self.calculate_batch_hash(self.data_buffer)
            transaction = {
                'type': 'data_submission',
                'batch_hash': batch_hash,
                'count': len(self.data_buffer),
                'submitter': self.node_id
            }
            self.broadcast_transaction(transaction)
            self.data_buffer = []

4. Python仿真实践

4.1 环境配置

import numpy as np
import matplotlib.pyplot as plt
import matplotlib
matplotlib.use('Agg')
from matplotlib.patches import Rectangle, FancyBboxPatch, FancyArrowPatch, Circle
from matplotlib.gridspec import GridSpec
from matplotlib.animation import FuncAnimation, PillowWriter
import warnings
warnings.filterwarnings('ignore')
import os
import time
import hashlib
import json
from collections import defaultdict

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 创建输出目录
output_dir = 'simulation_results'
os.makedirs(output_dir, exist_ok=True)

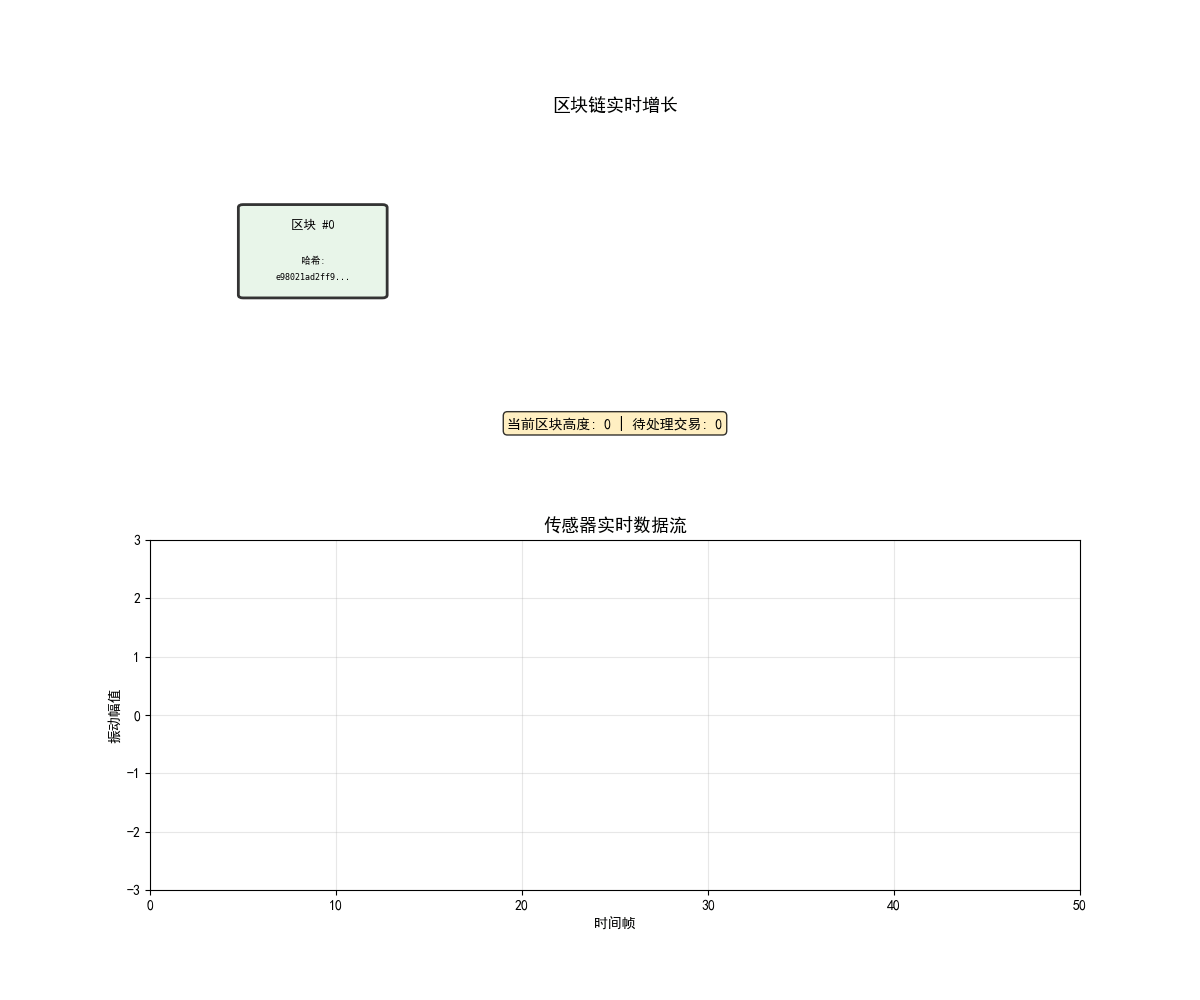

4.2 区块链仿真

class SimpleBlock:
    """简化区块类"""

    def __init__(self, index, timestamp, data, previous_hash):
        self.index = index
        self.timestamp = timestamp
        self.data = data
        self.previous_hash = previous_hash
        self.nonce = 0
        self.hash = self.calculate_hash()

    def calculate_hash(self):
        """计算区块哈希"""
        block_string = f"{self.index}{self.timestamp}{self.data}{self.previous_hash}{self.nonce}"
        return hashlib.sha256(block_string.encode()).hexdigest()

    def mine_block(self, difficulty=2):
        """挖矿"""
        target = "0" * difficulty
        while self.hash[:difficulty] != target:
            self.nonce += 1
            self.hash = self.calculate_hash()

class SimpleBlockchain:
    """简化区块链"""

    def __init__(self):
        self.chain = [self.create_genesis_block()]
        self.difficulty = 2

    def create_genesis_block(self):
        """创世区块"""
        return SimpleBlock(0, time.time(), "Genesis", "0")

    def add_block(self, data):
        """添加区块"""
        previous_block = self.chain[-1]
        new_block = SimpleBlock(len(self.chain), time.time(), data, previous_block.hash)
        new_block.mine_block(self.difficulty)
        self.chain.append(new_block)
        return new_block

4.3 数据存证仿真

class DataAttestationSimulator:
    """数据存证仿真器"""

    def __init__(self):
        self.blockchain = SimpleBlockchain()
        self.attestation_records = []

    def attest_data(self, sensor_id, data, timestamp):
        """数据存证"""
        # 计算数据哈希
        data_hash = hashlib.sha256(json.dumps(data).encode()).hexdigest()

        # 创建存证记录
        record = {
            'sensor_id': sensor_id,
            'data_hash': data_hash,
            'timestamp': timestamp,
            'block_index': len(self.blockchain.chain)
        }

        # 添加到区块链
        block = self.blockchain.add_block(record)
        self.attestation_records.append(record)

        return block, record

    def verify_data(self, sensor_id, data, claimed_timestamp):
        """验证数据"""
        data_hash = hashlib.sha256(json.dumps(data).encode()).hexdigest()

        # 在区块链中查找
        for block in self.blockchain.chain:
            if isinstance(block.data, dict):
                if (block.data.get('sensor_id') == sensor_id and
                    block.data.get('data_hash') == data_hash):
                    return True, block

        return False, None

5. 案例分析

5.1 案例1：桥梁监测数据存证

系统配置：

• 区块链类型：联盟链（Hyperledger Fabric）
• 参与方：桥梁管理方、监测公司、保险公司、政府监管部门
• 传感器数量：50个
• 数据上链频率：每小时一次哈希值

实施效果：

• 数据不可篡改性：100%
• 数据溯源效率：秒级查询
• 跨机构信任建立：消除数据争议
• 保险理赔效率：提升80%

5.2 案例2：建筑质量追溯

应用场景：

• 建材供应链追溯
• 施工过程记录
• 质量检测报告存证

区块链应用：

• 每批建材上链登记
• 施工关键节点拍照存证
• 检测报告哈希上链

效果：

• 质量问题追溯时间：从天级降到分钟级
• 责任界定清晰度：显著提升
• 监管效率：提升60%

5.3 案例3：智能合约自动理赔

业务场景：

• 结构损伤自动检测
• 智能合约自动理赔
• 多方实时结算

智能合约逻辑：

// 损伤理赔智能合约
contract DamageInsurance {
    struct Policy {
        address insured;
        uint coverage;
        uint premium;
        bool active;
    }

    struct Claim {
        uint policyId;
        string damageEvidence;
        uint claimAmount;
        ClaimStatus status;
    }

    enum ClaimStatus { Pending, Approved, Rejected, Paid }

    mapping(uint => Policy) public policies;
    mapping(uint => Claim) public claims;

    event ClaimFiled(uint claimId, uint policyId, uint amount);
    event ClaimApproved(uint claimId, uint amount);

    function fileClaim(uint policyId, string memory evidence) public {
        // 验证证据链
        require(verifyEvidence(evidence), "Invalid evidence");

        // 自动评估损失
        uint amount = assessDamage(evidence);

        // 创建理赔申请
        uint claimId = createClaim(policyId, evidence, amount);

        // 如果符合自动理赔条件，立即赔付
        if (amount <= policies[policyId].coverage * 10 / 100) {
            approveClaim(claimId);
        }

        emit ClaimFiled(claimId, policyId, amount);
    }
}

6. 性能评估与挑战

6.1 性能指标

指标	公链（以太坊）	联盟链（Fabric）	私有链
交易吞吐量	15 TPS	3000+ TPS	10000+ TPS
确认延迟	15秒	1-2秒	<1秒
存储成本	高	中	低
去中心化程度	高	中	低
隐私保护	中	高	高

6.2 技术挑战

1. 可扩展性：

   • 分片技术
   • 侧链/状态通道
   • Layer 2 解决方案

2. 隐私保护：

   • 零知识证明
   • 同态加密
   • 私有交易

3. 互操作性：

   • 跨链技术
   • 标准化协议
   • 中间件平台
