锁相环PLL相位噪声仿真代码，汇总，教程phase noise 1.文件夹里面各个文件作用（包括参考书PLL PHASE NOISE ANALYSIS、lee的射频微电子、以及前人留下的matlab文件还有一份前人留下的 大概的PLL相位噪声仿真过程） 2.展示各个模块的各种类型噪声处于环路中的位置以及其传递函数。 3.各个模块的相噪仿真方法（VCO仿相位噪声） 4.给出如何从cadence中导入数据至matlab(.CSV文件) 5.给出matlab相位噪声建模程序

锁相环是现代通信系统和频率合成器中的关键组件，其性能直接影响系统的整体表现。本文详细分析了一套用于电荷泵锁相环相位噪声仿真和环路参数设计的 MATLAB 代码，涵盖了从基础参数计算到完整系统仿真的全过程。

系统概述

这套 MATLAB 代码集主要用于电荷泵锁相环的设计与仿真，包含五个核心文件，分别处理环路参数计算、相位裕度优化、滤波器设计以及相位噪声分析等关键任务。代码采用系统化的方法，从基础理论出发，逐步构建完整的锁相环模型。

核心功能模块

1. 环路参数计算与验证

主文件 CPPLL_LOOP.m 实现了完整的锁相环参数计算流程。该代码基于指定的环路带宽和相位裕度，通过解析方法求解环路滤波器的时间常数，进而计算具体的电阻电容值。

设计流程：

• 将指定的环路带宽转换为角频率
• 根据目标相位裕度求解时间常数 T1 和 T2
• 基于电荷泵电流、VCO 增益和分频比计算滤波器元件值
• 通过传递函数分析验证系统稳定性

代码中采用了控制系统工具箱的传递函数分析功能，生成波特图并检查系统的相位裕度和增益裕度，确保设计的合理性。

2. 相位裕度优化

CPPLLLP1.m 和 CPPLLLP2.m 专注于相位裕度的精确控制。通过符号计算求解特定相位裕度对应的时间常数，为后续的滤波器设计提供基础参数。

关键技术点：

• 使用反正切函数建立相位裕度与时间常数的关系
• 解析求解确保数学精度
• 分离式计算便于参数调整和优化

3. 相位噪声综合分析

CPPLLphasenoise1Ghz.m 实现了完整的锁相环相位噪声分析，这是评估锁相环性能的核心指标。

锁相环PLL相位噪声仿真代码，汇总，教程phase noise 1.文件夹里面各个文件作用（包括参考书PLL PHASE NOISE ANALYSIS、lee的射频微电子、以及前人留下的matlab文件还有一份前人留下的 大概的PLL相位噪声仿真过程） 2.展示各个模块的各种类型噪声处于环路中的位置以及其传递函数。 3.各个模块的相噪仿真方法（VCO仿相位噪声） 4.给出如何从cadence中导入数据至matlab(.CSV文件) 5.给出matlab相位噪声建模程序

噪声源建模：

该代码考虑了锁相环中所有主要的噪声贡献源：

• VCO 相位噪声（从外部文件读取）
• 分频器相位噪声
• 鉴相器和电荷泵的电流噪声
• 环路滤波器的电压噪声
• 参考时钟的相位噪声

传递函数应用：

对于每个噪声源，代码计算了相应的传递函数：

• 闭环传递函数用于参考时钟和分频器噪声
• 误差传递函数用于 VCO 噪声
• 专门的电压-相位转换函数用于环路滤波器噪声

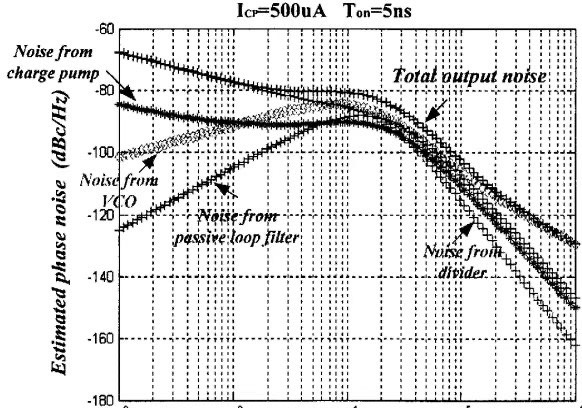

通过将各噪声源的贡献叠加，得到系统的总输出相位噪声，这是评估锁相环频谱纯度的关键指标。

设计方法与理论基础

环路滤波器设计

代码中采用典型的二阶无源环路滤波器结构，通过两个电容和一个电阻实现所需的零极点配置。这种结构在抑制参考杂散和提供足够相位裕度之间取得了良好平衡。

设计公式基于经典锁相环理论，考虑了电荷泵增益、VCO 增益和分频比的影响，确保环路在指定带宽内具有理想的动态响应。

稳定性分析

通过开环传递函数的波特图分析，代码验证了系统的稳定性。相位裕度的直接计算确保了系统在各种工况下的鲁棒性，避免了潜在的自激振荡风险。

时域响应验证

除了频域分析，代码还通过阶跃响应验证系统的瞬态性能。频率阶跃响应展示了锁相环的捕获和跟踪能力，这是实际应用中至关重要的性能指标。

应用价值

这套代码为锁相环设计工程师提供了完整的工具链，从初始参数计算到最终性能验证。特别值得关注的是：

1. 参数化设计：所有关键参数均可灵活调整，便于探索不同设计选择的影响
2. 多维度验证：同时提供频域和时域分析，全面评估系统性能
3. 实际噪声考虑：结合实测的器件噪声数据，提供接近实际的性能预测
4. 可视化输出：丰富的图形输出帮助工程师直观理解系统行为

技术特点

代码体现了几个重要的工程技术特点：

• 模块化设计：各功能模块相对独立，便于维护和扩展
• 理论与实际结合：既包含理论基础计算，又考虑实际器件特性
• 完整的分析链：从参数计算到性能验证形成完整闭环
• 工程实用性强：直接输出可用的元件值，缩短设计周期

这套 MATLAB 代码为锁相环设计提供了强有力的工具，特别适用于通信系统、频率合成器和时钟恢复电路的设计与优化。通过系统化的方法和全面的分析能力，它能够帮助工程师快速评估设计选择，优化系统性能，缩短产品开发周期。
