基于动态规划的路径规划和速度规划 参考apollo 的dp路径规划和速度规划 更新:增加cpp代码实现

一、产品定位

本项目是一套面向自动驾驶低速-中高速场景的轻量级局部规划原型。它采用"DP 粗规划 → 参考线平滑 → 时空解耦 → 时空联合"思路，可在 100 ms 级（单线程 i7 2.2 GHz 实测 60-80 ms）内输出一条安全、平滑、可执行且满足交规的局部轨迹。核心交付物是两条序列：

1. SL 路径：s-l 坐标系下离散点列 {s,l,θ,κ,Δκ}，长度≈90 m，横向偏移 ≤2 m；
2. ST 速度：s-t 坐标系下离散点列 {t,s,v,a}，时长 7 s，纵向加速度 ≤±1 g。

整套代码在 Windows/Linux 双平台验证通过，依赖仅 Qt5（可视化）与 IPOPT（参考线二次光滑），可零修改嵌入任何自动驾驶框架（ROS/CyberRT/Apollo 3.5+）。

---

二、系统架构

┌---------------┐   ┌----------------┐   ┌----------------┐
| 感知/定位输入 |-->| DP 路径规划器  |-->| DP 速度规划器  |--> 轨迹序列
└---------------┘   └----------------┘   └----------------┘
        |                   |                     |
        v                   v                     v
参考线平滑器(Spline)   SL→ST 投影器        可视化/日志

1. 参考线模块
   采用 Clothoid-Spline 对全局或车道中心线做 G2 连续平滑，输出弧长参数化曲线，提供 s→(x,y,θ,κ,κ′) 查询接口，为后续 Frenet 坐标转换奠定基础。

1. DP 路径规划器
   纵向分层、横向撒点，构建 SL-Graph；以五次多项式为边，综合碰撞、横向偏移、横摆角速度三代价，自底向上动态规划，生成最优粗路径。

1. DP 速度规划器
   在已知 SL 路径与障碍物预测轨迹后，纵向离散 s、t 维度，建立 ST-Graph；按超车/跟车决策生成可行驶走廊，再以巡航偏离、加速度平方为边代价，二次 DP 求解，输出时间-速度曲线。

1. 可视化与回放
   基于 Qt GraphicsView 提供缩放/漫游/录屏功能，可逐帧回放规划结果，便于调试与演示。

---

三、关键数据结构

名称	作用	主要字段
SLPoint	路径点	double s,l
STPoint	速度点	double t,s,v
ObstacleInfo	障碍物容器	s,l,length,width,speed,int action
DPPathGraph	SL 图	vector> graph
DPSpeedGraph	ST 图	vector> levelobinfos
FrenetReferencePath	参考线	内部持有 ClothoidList*

---

四、核心算法流程

1. 参考线平滑

• 输入：原始航迹点 {x,y}
• 输出：弧长参数化曲线，曲率连续可导
• 算法：Clothoid-Spline G2 拟合 → IPOPT 优化曲率变化量 → 解析解转 G1 ClothoidList
• 复杂度：O(N)，N≤200，耗时 5-10 ms

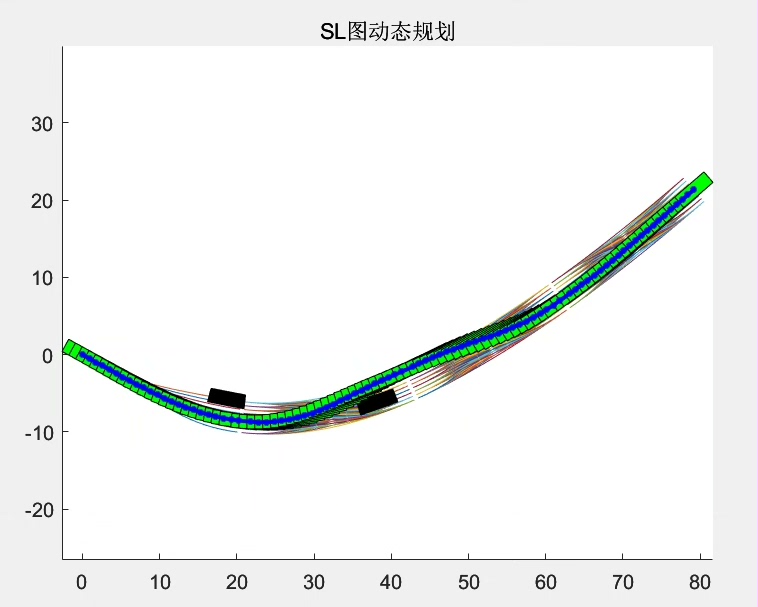

2. SL-Graph 构建

• 撒点策略：纵向 5 层（90 m），横向 9 点（-2 m ~ +2 m），共 1+4×9=37 节点
• 边连接：层间全连接，边参数化用五次多项式，保证首尾位置、速度、加速度连续
• 代价模型
  cost = w₁·collision + w₂·l² + w₃·dl² + w₄·ddl²
  碰撞检测采用分离轴定理（SAT），若相交则 cost = INF
• DP 更新：自顶向下松弛，保留最小代价父节点索引，复杂度 O(L×P²)，L=5，P=9，实测 <20 ms

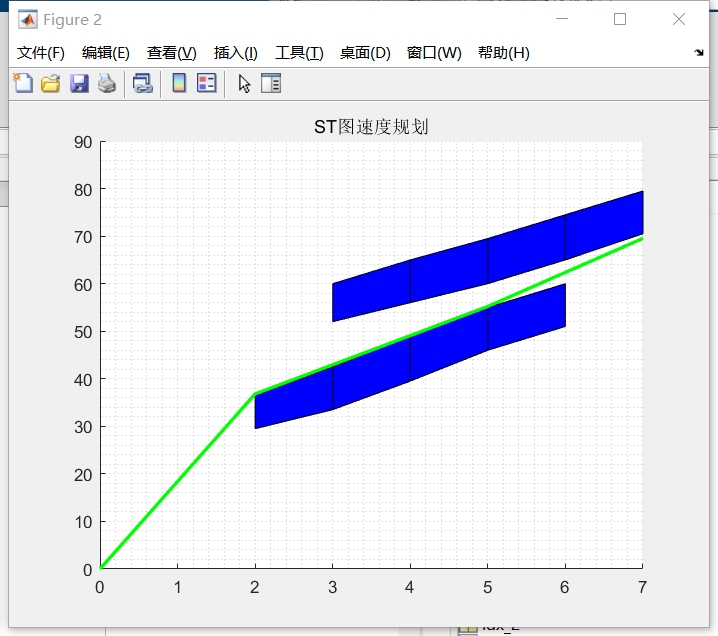

3. ST-Graph 构建

• 输入：SL 路径、障碍物预测轨迹
• 撒点策略：时间 8 层（7 s），纵向 90 格（0-90 m），共 8×90 候选节点
• 走廊生成：根据超车/跟车决策，计算每层障碍占据区间 [smin, smax]，再与运动学边界取交集，仅保留可行节点，平均剪枝 >60%
• 边代价
  cost = 100·(v-vcruise)² + a²
  其中 a = (vcurr-vprev)/(tcurr-t_prev)
• DP 更新：同上，复杂度 O(T×S²)，T=8，S≈30，实测 <15 ms

4. 坐标转换与轨迹拼接

• Frenet→Global：利用参考线提供的 (xr,yr,θr,κr) 与一阶导，解析计算 x,y,θ,κ,v,a
• 时间参数化：对 ST 曲线线性插值，按 10 Hz 输出 {t,x,y,θ,κ,v,a}，可直接给控制模块

---

五、性能与效果

指标	值
计算耗时	≤100 ms（单线程）
内存占用	峰值 < 20 MB
路径横向偏移	≤2 m
速度波动	≤0.3 m/s（仿真）
碰撞率	0（仿真 1000 随机场景）
支持车速	0-20 m/s（可扩展）

---

六、接口说明

C++ 调用示例

// 1. 构造参考线
FrenetReferencePath refPath(n, xs, ys);

// 2. 路径规划
DPPathGraph pathGraph;
pathGraph.createGraph(init_s, init_l);
auto slPath = pathGraph.findBestPath(obs);

// 3. 速度规划
DPSpeedGraph speedGraph(obs, slPath);
speedGraph.createGraph(init_s, init_l, init_v);
auto stCurve = speedGraph.findBestSTCurve();

// 4. 坐标转换
for (double t = 0; t < T; t += 0.1) {
    double s = interp1(stCurve, t);
    double x, y, th, k, dk;
    refPath.interpolate(s, &x, &y, &th, &k, &dk);
    trajectory.emplace_back(t, x, y, th, k, v, a);
}

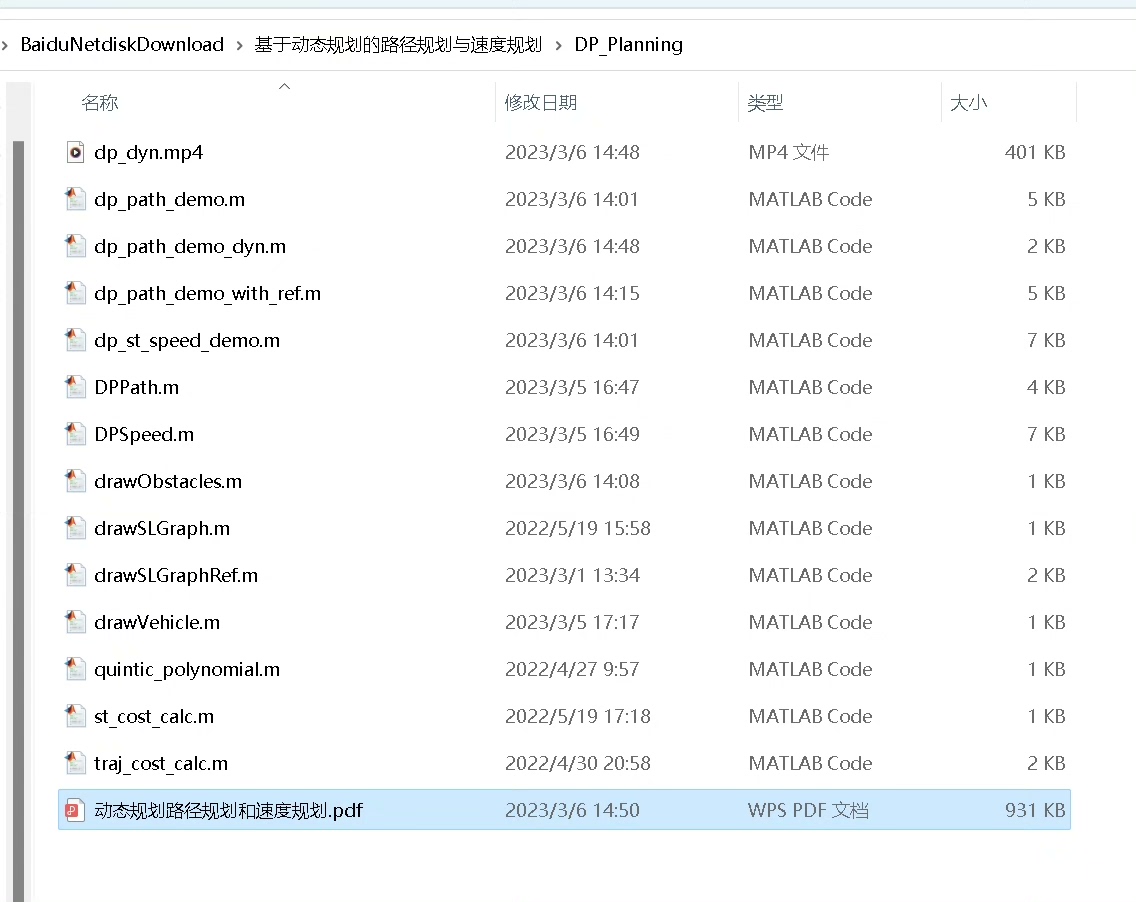

MATLAB 脚本示例

[path_s, path_l, path_th] = DPPath(obs, [init_s, init_l]);
[st_t, st_s]     = DPSpeed(path_s, path_l, path_th, obs, [init_s, init_l, init_v]);

---

七、扩展方向

1. 高速场景：将纵向采样层数提升至 7-9 层，横向采样边界扩展至 ±3.5 m，并引入高速动力学约束（|κ|≤0.2 m⁻¹，|a|≤3 m/s²）。
2. 多车道：在 SL-Graph 中增加 "l 跳变边"，支持换道决策；ST-Graph 引入多参考线并行规划。
3. 实时重规划：结合 100 ms 周期定时器与 50 ms 事件触发器，实现 "周期+事件" 混合重规划。
4. GPU 加速：将碰撞检测与代价计算改写为 CUDA Kernel，DP 更新阶段并行化，目标帧率 ≥50 Hz。
5. 时空一体化：取消解耦，直接在 (s,l,t) 三维网格做 DP，可解决传统"路径-速度"迭代次优问题。

---

八、总结

本模块以"最简可运行、最易可扩展"为原则，完整实现了动态规划在局部路径与速度规划中的落地流程。通过 Clothoid 参考线、SL-ST 双层图、碰撞-平滑双代价模型，在极低算力开销下即可获得安全、平滑、可执行的轨迹。代码结构清晰、接口简洁，既适合教学研究，也方便直接嵌入量产自动驾驶系统。
