基于NMPC（非线性模型预测控制算法）轨迹跟踪与避障控制算法研究 仅供学习算法使用 这段代码是一个用于无人车路径跟踪的程序。下面我将对程序进行详细的分析。 首先，代码的前几行是一些初始化设置，包括清除变量、关闭警告、添加路径等。然后定义了一些模拟参数，如模拟时间、预测步数、时间步长等。 接下来，定义了一个地图的结构体`Map`，其中包含了一系列的点坐标，用于描述路径。然后调用了`waypoint`函数对地图进行处理。 然后，程序初始化了一些状态参数，并定义了一些权重矩阵`W`和`WN`，用于优化控制问题。 接下来，程序进入主循环，直到模拟时间达到设定的时间长度。在每次循环中，程序首先更新当前位置，并判断是否到达目标点。然后计算参考轨迹和障碍物代价，并解决非线性模型预测控制（NMPC）最优控制问题。 在NMPC求解过程中，程序使用了一个while循环来迭代求解，直到满足收敛条件或达到最大迭代次数。在每次迭代中，程序计算控制输入，并更新状态。 最后，程序进行可视化展示，包括绘制地图、轨迹、参考轨迹等。 总的来说，这段代码实现了一个无人车路径跟踪的功能，通过优化控制问题来实现车辆的自动驾驶。主要涉及到非线性模型预测控制（NMPC）、路径规划、状态估计等知识点。

概述

本文介绍一套基于 非线性模型预测控制（NMPC） 的智能车辆轨迹跟踪与避障控制系统。该系统通过高精度车辆动力学建模、实时障碍物感知、路径约束处理以及高效的数值优化求解器，实现了在复杂环境中对预设轨迹的高精度跟踪，同时动态规避静态障碍物并满足道路边界约束。整个系统采用模块化设计，具备良好的可扩展性和工程部署能力。

---

系统架构与核心功能

1. 车辆动力学建模

系统采用 自行车模型（Bicycle Model） 作为车辆运动学基础，状态变量包括：

• 位置坐标 $ (x, y) $
• 航向角 $ \psi $
• 纵向速度 $ v $
• 前轮转角 $ \delta $
• 纵向加速度 $ a $

控制输入为：

• 转向角变化率 $ \dot{\delta} $
• 加速度变化率 $ \dot{a} $

该模型通过一阶欧拉积分器进行离散化，适用于中低速场景下的轨迹跟踪任务，兼顾了模型精度与计算效率。

---

2. 轨迹生成与参考路径构建

系统支持任意形状的参考路径输入，通过样条插值（interparc 函数）将离散路点平滑化为高密度轨迹点序列。在每次控制周期内，系统根据车辆当前位置动态选取未来若干个轨迹点作为 滚动时域内的参考轨迹（CTE-based reference），并结合 视线法（LOS） 生成终端目标点，确保长期路径收敛性。

此外，系统还实现了 航向角连续性处理（yaw_discontinuity），有效解决了由于角度模 $2\pi$ 跳变导致的优化目标不连续问题。

---

3. 障碍物建模与避障机制

系统支持最多 5个圆形静态障碍物 的建模，每个障碍物由中心坐标与半径定义。避障策略包含两个层面：

• 硬约束：在优化问题中显式加入与障碍物边界的最小距离约束，确保车辆轨迹始终位于障碍物外部。
• 软惩罚：在目标函数中引入基于 Sigmoid函数 构造的障碍物势场项，当车辆靠近障碍物时施加平滑惩罚，提升优化问题的数值稳定性与鲁棒性。

这种“硬约束+软惩罚”的混合策略兼顾了安全性与求解效率。

---

4. 道路边界约束处理

系统支持动态生成 局部道路边界约束。通过在参考路径两侧偏移固定距离（acc_bd），构建两条平行边界线，并将其表示为线性不等式约束：

$$

基于NMPC（非线性模型预测控制算法）轨迹跟踪与避障控制算法研究 仅供学习算法使用 这段代码是一个用于无人车路径跟踪的程序。下面我将对程序进行详细的分析。 首先，代码的前几行是一些初始化设置，包括清除变量、关闭警告、添加路径等。然后定义了一些模拟参数，如模拟时间、预测步数、时间步长等。 接下来，定义了一个地图的结构体`Map`，其中包含了一系列的点坐标，用于描述路径。然后调用了`waypoint`函数对地图进行处理。 然后，程序初始化了一些状态参数，并定义了一些权重矩阵`W`和`WN`，用于优化控制问题。 接下来，程序进入主循环，直到模拟时间达到设定的时间长度。在每次循环中，程序首先更新当前位置，并判断是否到达目标点。然后计算参考轨迹和障碍物代价，并解决非线性模型预测控制（NMPC）最优控制问题。 在NMPC求解过程中，程序使用了一个while循环来迭代求解，直到满足收敛条件或达到最大迭代次数。在每次迭代中，程序计算控制输入，并更新状态。 最后，程序进行可视化展示，包括绘制地图、轨迹、参考轨迹等。 总的来说，这段代码实现了一个无人车路径跟踪的功能，通过优化控制问题来实现车辆的自动驾驶。主要涉及到非线性模型预测控制（NMPC）、路径规划、状态估计等知识点。

(y{\text{lower}}(x) - y)(y{\text{upper}}(x) - y) \leq 0

$$

该形式确保车辆始终位于道路可行区域内，适用于弯道、变道等复杂场景。

---

5. 实时优化求解

控制问题被建模为一个 非线性最优控制问题（OCP），采用 多段打靶法（Multiple Shooting） 离散，并通过 高斯-牛顿近似 构建二次规划（QP）子问题。系统支持两种高性能QP求解器：

• qpOASES：适用于中小规模稠密问题，支持热启动，适合实时嵌入式部署。
• qpDUNES：面向大规模稀疏结构问题，利用问题时序结构提升求解效率。

求解器通过 ACADO Toolkit 自动生成C代码，实现高效、可移植的嵌入式部署。

---

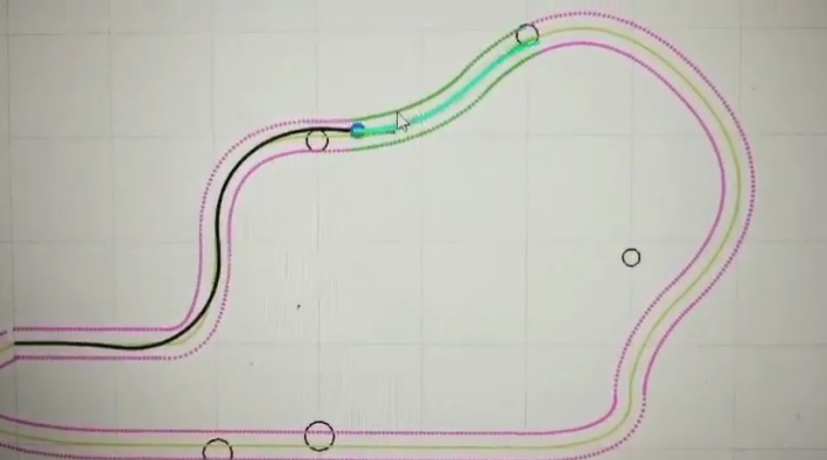

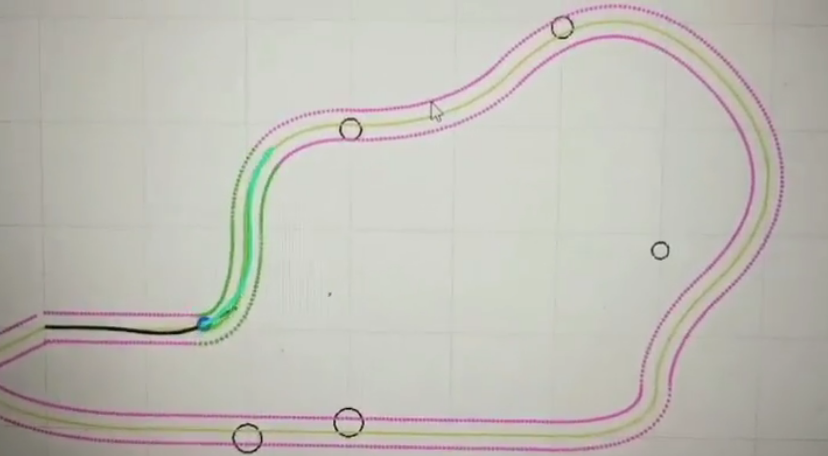

6. 仿真与可视化

系统提供完整的 闭环仿真框架，包括：

• 车辆状态积分（使用与优化器一致的积分器，保证一致性）
• 实时轨迹绘制
• 障碍物与道路边界可视化
• 控制输入、KKT残差、计算耗时等性能指标记录

可视化模块支持动态更新，便于调试与性能评估。

---

性能与适用场景

• 预测时域：默认50步，每步0.4秒，总预测时长20秒。
• 控制频率：2.5 Hz（可调），满足多数地面机器人实时性需求。
• 适用对象：差速/阿克曼转向的地面移动机器人、低速自动驾驶车辆。
• 环境假设：静态障碍物、已知全局路径、精确状态反馈（或高精度状态估计）。

---

总结

本系统将先进的NMPC理论与工程实践紧密结合，通过严谨的建模、灵活的约束处理和高效的数值求解，实现了在复杂环境下的安全、平滑、高精度轨迹跟踪与避障。其模块化设计便于集成到更高层的自主导航系统中，为智能移动平台提供了可靠的底层运动控制解决方案。
