SI9000模型选择及计算
SI9000 是英国 Polar Instruments 公司研发的专业 2D 传输线场求解器,是高速PCB设计与信号完整性(SI)仿真领域的业界标准工具,核心用于PCB传输线的阻抗控制、频变损耗建模及相关参数提取,广泛应用于DDR、DSI、CSI、USB、PCIe等高速数字接口的PCB设计中,帮助工程师提前规避阻抗不匹配、信号损耗过大等问题,保障高速信号传输的稳定性。

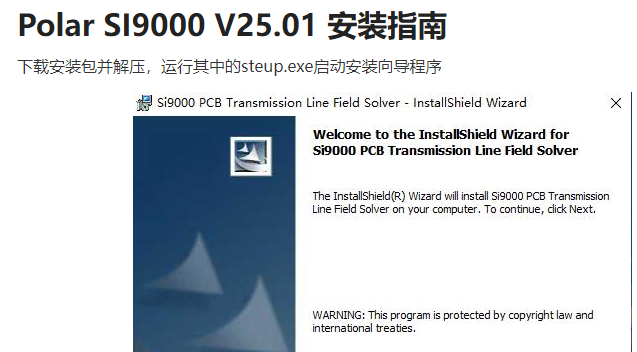

一、SI9000的安装包获取及安装
主包通过吴川斌博客所分享的链接进行公众号取装,博客中有着详细的安装教程,大家可以移步博客后自行安装:(本工具仅供个人学习与研究使用,请勿将本工具用于任何商业或非法用途)(叠个马甲)在安装过程中需注意的是,软件安装包的路径及license路径一定要明确,在进行同名文档覆盖时注意文件类型和所覆盖文件的正确位置,在安装完成后即可开始正常的使用了。

二、SI9000界面及仿真模式

SI9000 内置四种核心仿真模式,分别适配PCB设计的不同阶段,兼顾计算速度与仿真精度,满足高速PCB设计中阻抗控制、损耗预算、系统级建模等全流程需求,是其区别于入门级阻抗工具的核心优势之一:
-

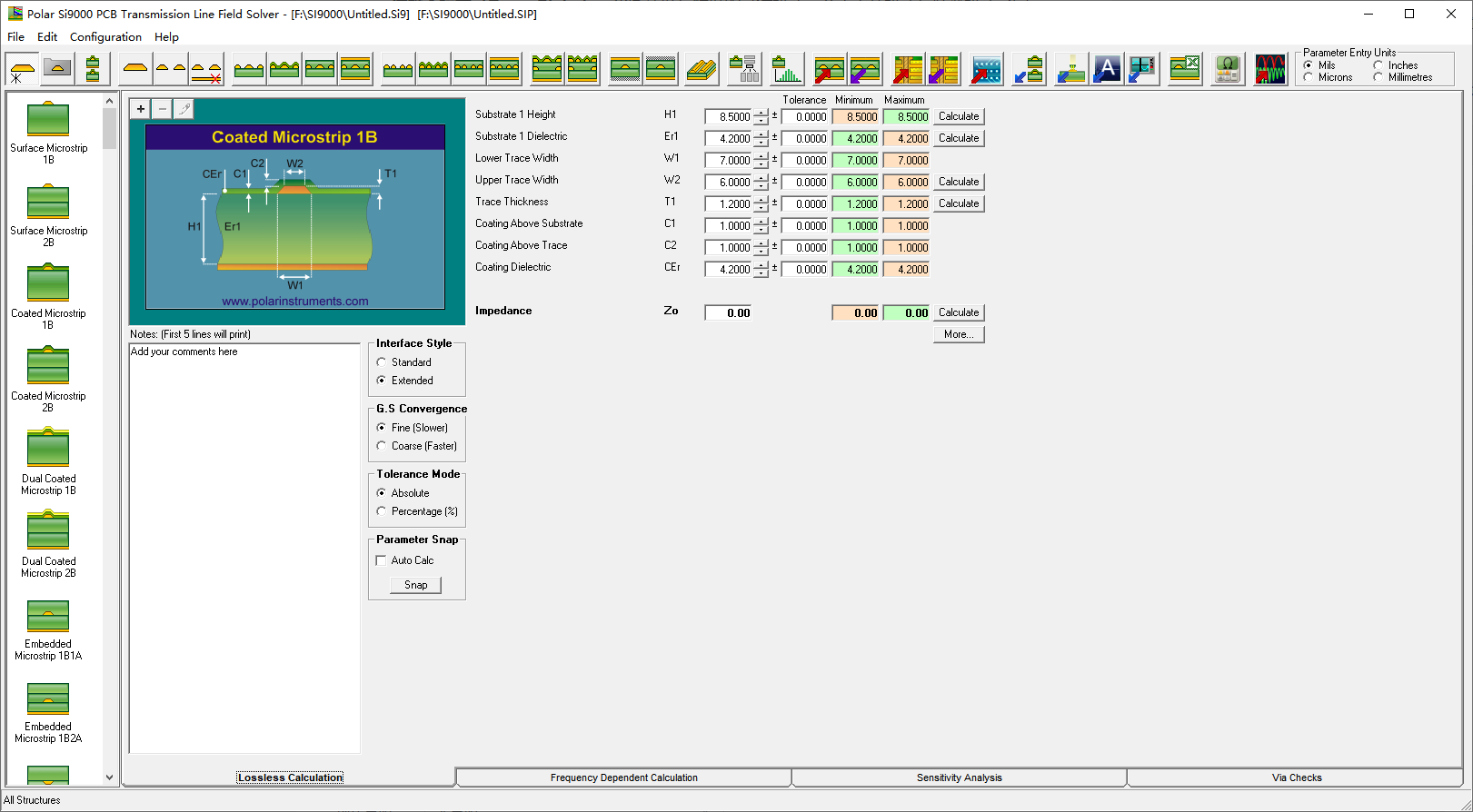

无耗模式(Lossless):最基础、最快速的仿真模式,核心用于前期布线规则快速制定。该模式忽略所有信号损耗(导体损耗、介质损耗等),仅计算传输线的特性阻抗(Z0,Characteristic Impedance),无需设置频率参数,计算速度极快,可快速反推线宽(W,Line Width)、间距(S,Line Spacing)、介质厚度(H,Dielectric Thickness)等关键参数。
-

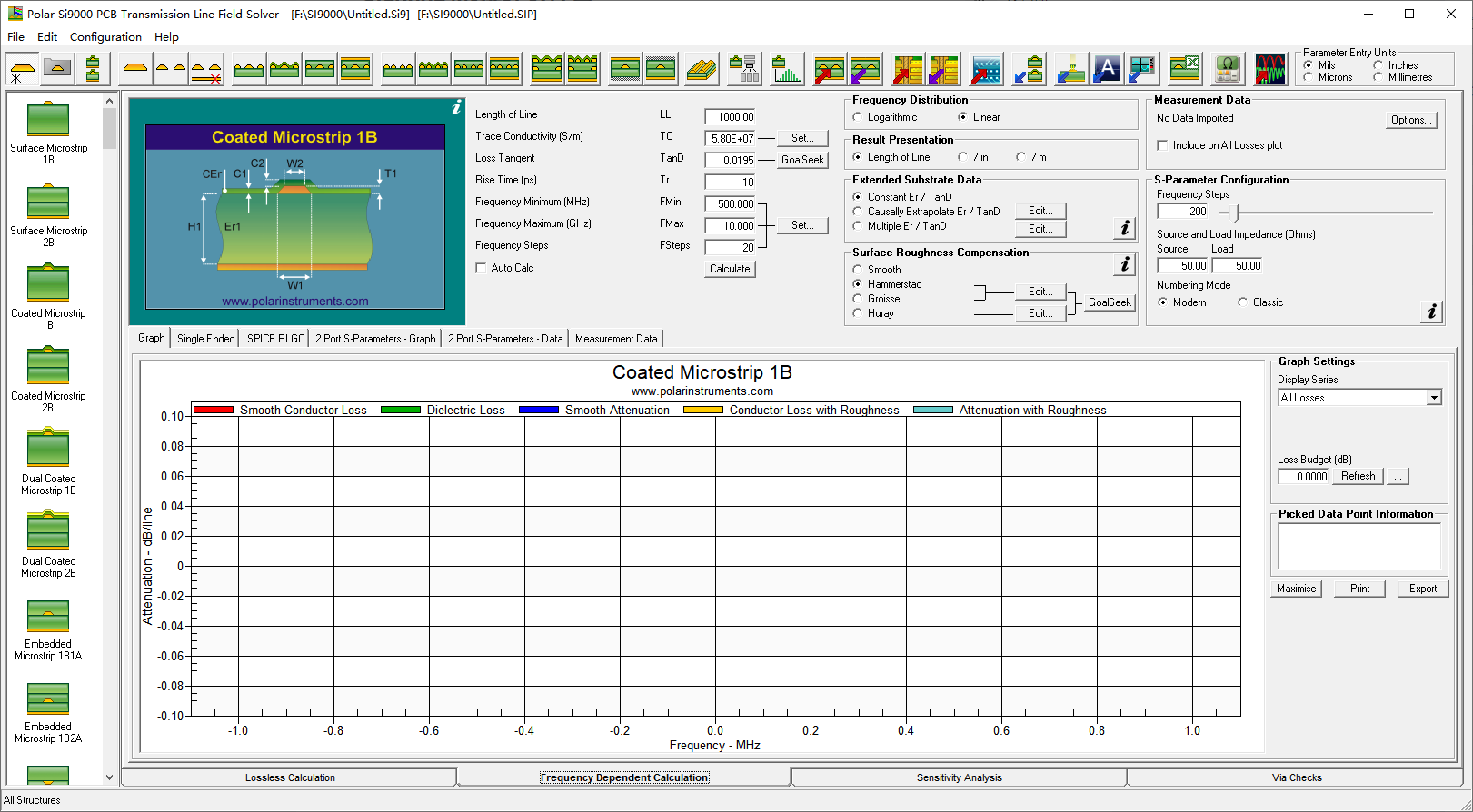

频变模式(Frequency Dependent):高速仿真核心模式,支持1kHz~100GHz+的宽频率范围,适配DDR、DSI、CSI、USB4等高速接口(速率>1Gbps)。该模式可精确计算不同频率下的阻抗变化、导体损耗(Conductor Loss,含铜箔粗糙度影响)、介质损耗(Dielectric Loss)、阻焊损耗(Solder Mask Loss),同时提取RLGC矩阵(电阻Resistance、电感Inductance、电容Capacitance、电导Conductance)和2端口(单端)/4端口(差分)S参数(Scattering Parameters,散射参数)。
-
准静态模式(Quasi-Static):平衡速度与精度的过渡模式,介于无耗模式与频变模式之间。该模式基于准静态场分析,兼顾低频段的损耗计算与计算效率,无需高频全波场求解的复杂计算,适合中低速信号(100Mbps~1Gbps)的阻抗与损耗仿真。
-
定制损耗模式(Custom Loss):灵活适配特殊设计需求的进阶模式,支持工程师手动设置损耗参数(如自定义介质损耗因子Df、铜箔粗糙度、阻焊层损耗系数等)。
三、Lossless模式模型选择及阻抗计算
无耗模式(Lossless):最基础、最快速的仿真模式,核心用于前期布线规则快速制定。一般在进行叠层设计时通过对于重要信号的阻抗要求控制进行模型计算,可以更好的确定叠层是否合适,并对叠层进行优化以符合实际生产要求。

在之前的文章中我们介绍的阻抗的参考类型,在此根据不同的信号类型可以参照以下模型进行计算,输入叠构中的各项参数以及信号所需控制的阻抗值,来进行(线宽、线距、到铜距离)计算。
| 阻抗模型 | ||||
| 特征阻抗 | 共面阻抗 | |||
| 单端信号 | 表层 | ![]() |
![]() |
|
| 内层 | ![]() |
![]() |
||
| 差分信号 | 表层 | ![]() |
![]() |
|
| 内层 | ![]() |
![]() |
||

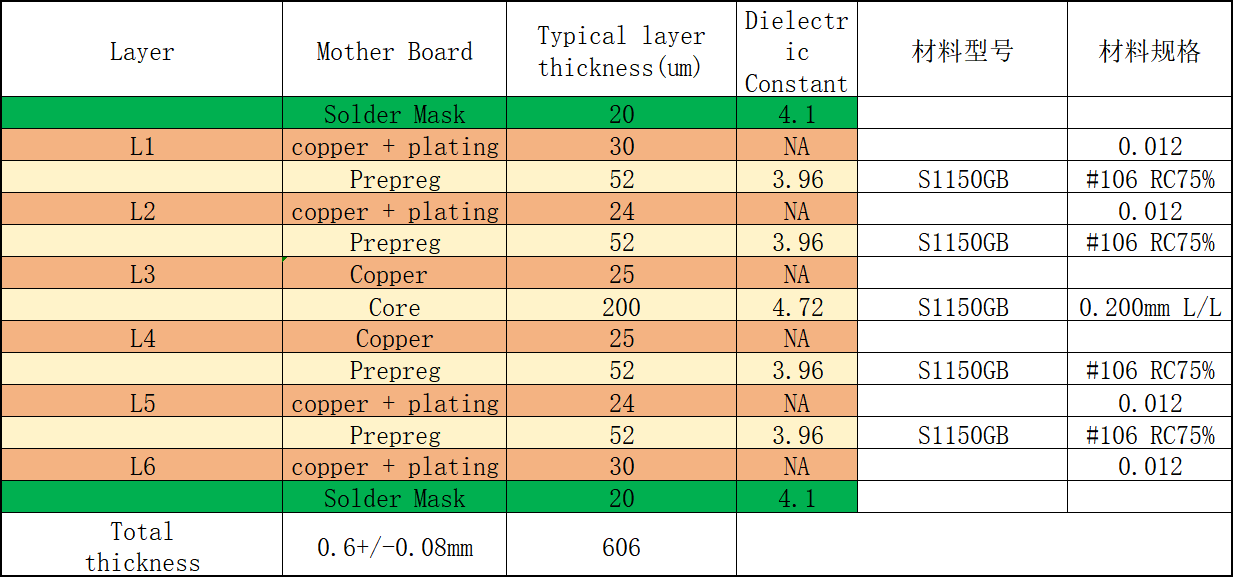

四、关于叠构要求和阻抗控制的影响因素
在进行叠层设计时需要综合考虑以下影响:如生产成本、生产可行性、客户要求等。而在这其中通过SI9000进行各层走线的线宽、线距、到铜距离的计算和设计,可以更好的分配走线层并在设计软件中设置好相应的线宽、线距等规则,方便后续的文件输出和工程问题咨询等。

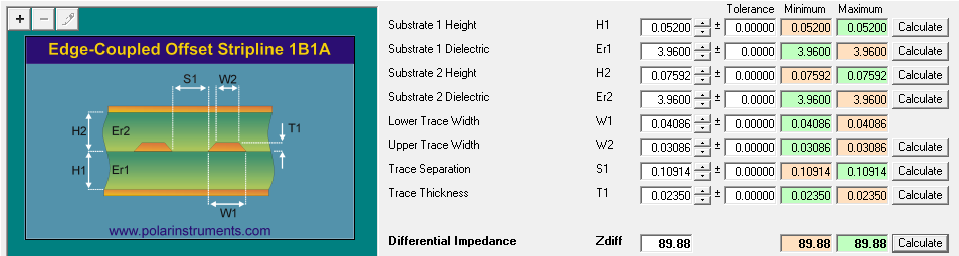

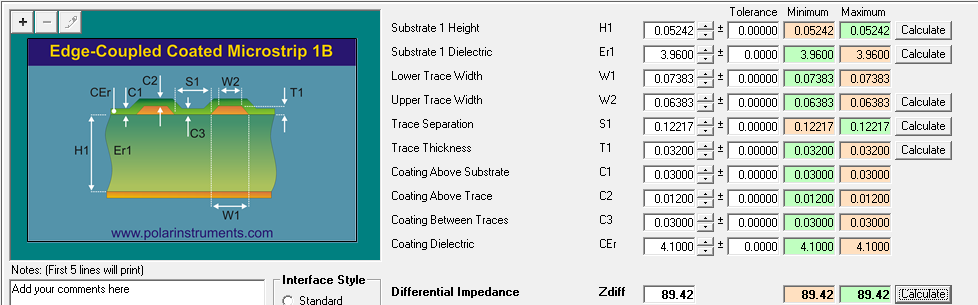

阻抗计算示例(90Ω可控):


在PCB信号阻抗控制中,核心阻抗值控制类型主要为50Ω、85Ω、90Ω、100Ω,常规控制范围为±10%。不同阻抗规格会直接规范设计者对传输线关键参数的设置,包括线宽、线距、信号线到参考铜平面的距离等;而这些参数的具体取值,需结合PCB叠层设计,根据不同层的功能定位规划对应的走线种类——例如表层多用于布置高速信号,利用微带线结构实现信号传输;内层则以电源铺铜、接地铜箔及中低速信号走线为主,依托带状线等结构保障电源稳定性与信号抗干扰能力。
对于USB2.0/3.0、PCIe、DP、SDIO、RGMII、SGMII等常见信号,在不同层数的PCB板中均有较为规范的走线层级要求。这并非单纯的设计习惯,而是结合板材叠构特性、信号速率及抗干扰需求制定的科学设计规划:高速信号(如PCIe、USB3.0)优先选择内层带状线结构,借助上下参考地的包裹(立体包地)减少串扰与辐射;中低速信号(如RGMII、SDIO)可根据叠层空间灵活选择表层或内层;电源与接地则优先占据内层大面积区域,为信号传输提供稳定的参考平面。
