主题092：辐射换热与化学反应的耦合模拟

摘要

辐射换热与化学反应的耦合是能源转换、燃烧科学、大气化学和材料加工等领域的核心问题。本主题系统介绍辐射-化学反应耦合的基本理论、数值方法和工程应用。首先阐述化学反应动力学与能量方程的耦合机制，分析辐射参与介质中的化学反应特性。然后详细讨论耦合系统的数学模型，包括详细反应机理、辐射传递方程与能量守恒方程的联立求解。重点介绍算子分裂法、全耦合求解和迭代耦合等数值策略，以及刚性ODE求解、自适应时间步长等关键技术。通过燃烧室、太阳能热化学反应器、大气光化学等典型案例，展示耦合模拟的实际应用。最后探讨多物理场耦合的高性能计算方法和不确定性量化技术，为复杂反应流动系统的仿真提供完整解决方案。

关键词

辐射化学反应耦合，燃烧模拟，详细反应机理，算子分裂法，刚性求解，太阳能热化学，光化学反应，多物理场耦合

---

1. 引言

1.1 研究背景与意义

辐射换热与化学反应的耦合现象广泛存在于自然界和工程应用中。从恒星光球层的核聚变反应到工业燃烧室的燃料氧化，从大气臭氧层的形成到太阳能燃料的合成，辐射与化学反应的相互作用决定了系统的能量平衡、反应速率和产物分布。

在燃烧科学领域，高温火焰中的辐射传热占总能量传递的20-40%，显著影响火焰结构、污染物排放和燃烧稳定性。辐射能量通过吸收和发射改变局部温度场，而温度变化又通过阿伦尼乌斯定律强烈影响反应速率，形成复杂的非线性耦合。

在太阳能热化学领域，聚光辐射驱动的高温化学反应（如水分解制氢、二氧化碳还原）是实现可再生能源存储的重要途径。准确模拟辐射吸收与化学反应的耦合对于反应器设计和效率优化至关重要。

在大气科学中，太阳辐射驱动的光化学反应控制着臭氧、氮氧化物等关键物种的浓度分布，影响空气质量和气候变化。辐射传输与化学动力学的耦合模拟是大气化学模式的核心。

1.2 耦合系统的特点与挑战

辐射-化学反应耦合系统具有以下显著特点：

多时间尺度特性：化学反应时间尺度从纳秒（自由基反应）到秒（慢氧化反应）跨越多个数量级，而辐射传递的特征时间尺度取决于介质的光学厚度，可能从微秒到秒不等。这种时间尺度的巨大差异导致数值求解的刚性问题。

强非线性耦合：辐射源项与温度的四次方成正比（斯蒂芬-玻尔兹曼定律），而反应速率与温度呈指数关系（阿伦尼乌斯定律）。这种强非线性使得系统对初始条件敏感，可能存在多重稳态和振荡行为。

空间非均匀性：辐射在介质中的吸收和发射具有强烈的空间依赖性，导致温度场和浓度场呈现复杂的空间分布。光学厚区域可能处于热力学平衡，而光学薄区域则远离平衡。

多物理场交互：除了辐射和化学，系统通常还涉及流体流动、传热传质、相变等过程，形成多物理场强耦合问题。

这些特点给数值模拟带来了巨大挑战，需要发展专门的算法和计算策略。

1.3 本主题内容安排

本主题将系统介绍辐射-化学反应耦合模拟的理论基础、数值方法和应用实践：

• 第2章介绍化学反应动力学基础，包括基元反应、反应机理和速率方程
• 第3章阐述辐射与化学反应的耦合机制，分析能量交换过程
• 第4章建立耦合系统的数学模型，包括守恒方程和本构关系
• 第5章讨论详细反应机理的处理方法，包括机理简化和敏感性分析
• 第6章介绍算子分裂法和耦合求解策略
• 第7章讨论刚性ODE求解和自适应时间步长技术
• 第8章分析辐射模型对化学反应的影响
• 第9章通过典型案例展示应用实践
• 第10章探讨高性能计算和不确定性量化方法
• 第11章总结与展望

---

2. 化学反应动力学基础

2.1 基元反应与反应机理

化学反应通常由一系列基元反应组成，每个基元反应描述分子层面的碰撞和转化过程。基元反应可分为以下几类：

单分子反应：一个反应物分子分解或异构化
$$A\to B+C$$
反应速率与反应物浓度成正比：$r=k[A]$

双分子反应：两个分子碰撞发生反应
$$A+B\to C+D$$
反应速率与两种反应物浓度的乘积成正比：$r=k[A][B]$

三分子反应：需要第三者参与以守恒能量和动量
$$A+B+M\to C+M$$
反应速率：$r=k[A][B][M]$，其中M是第三体（可以是任意分子）

详细反应机理包含数十到数千个基元反应，描述从反应物到产物的完整转化路径。例如，甲烷燃烧的GRI-Mech 3.0机理包含325个反应和53种物种。

2.2 反应速率与阿伦尼乌斯定律

基元反应的速率常数通常用修正的阿伦尼乌斯表达式描述：

$$k=A{T}^n\exp \left(-\frac{E_a}{RT}\right)$$

其中：

• $A$ 是指前因子（频率因子）
• $n$ 是温度指数
• $E_a$ 是活化能
• $R$ 是通用气体常数
• $T$ 是温度

活化能代表反应发生所需的最低能量门槛。高温下，指数项使反应速率急剧增加，这是燃烧反应自持传播的关键机制。

对于可逆反应，正逆反应速率常数通过平衡常数关联：

$$K_{eq}=\frac{k_f}{k_r}={\left(\frac{P_{atm}}{RT}\right)}^{\sum {\nu }_i}\exp \left(-\frac{\Delta G^0}{RT}\right)$$

2.3 物种守恒方程

在多组分反应系统中，每种化学物种的质量守恒方程为：

$$\frac{\partial \rho Y_k}{\partial t}+\nabla \cdot (\rho Y_k\mathbf{u})=\nabla \cdot (\rho D_k\nabla Y_k)+{\dot{\omega }}_k{W}_k$$

其中：

• $\rho$ 是混合气体密度
• $Y_k$ 是物种k的质量分数
• $\mathbf{u}$ 是流速
• $D_k$ 是物种k的有效扩散系数
• ${\dot{\omega }}_k$ 是物种k的摩尔生成速率
• $W_k$ 是物种k的分子量

摩尔生成速率由所有包含该物种的基元反应贡献：

$${\dot{\omega }}_k=\sum _j{\nu }_{kj}{q}_j$$

其中${\nu }_{kj}$是化学计量系数（产物为正，反应物为负），$q_j$是反应j的进度速率：

$$q_j=k_{f,j}\prod _i[X_i{]}^{{\nu }_{ij}^{\prime }}-k_{r,j}\prod _i[X_i{]}^{{\nu }_{ij}^{\prime \prime }}$$

2.4 能量守恒方程

反应系统的能量守恒方程包含化学能、热能、辐射能等多种形式的能量交换：

$$\rho \frac{Dh}{Dt}=\frac{Dp}{Dt}+\nabla \cdot (k\nabla T)-\nabla \cdot {\mathbf{q}}_r+{\dot{Q}}_{chem}+\tau :\nabla \mathbf{u}$$

其中：

• $h$ 是比焓
• $k$ 是热导率
• ${\mathbf{q}}_r$ 是辐射热流
• ${\dot{Q}}_{chem}$ 是化学反应释热速率
• $\tau :\nabla \mathbf{u}$ 是粘性耗散

化学反应释热速率计算为：

$${\dot{Q}}_{chem}=-\sum _k{h}_k^0{\dot{\omega }}_k{W}_k$$

其中$h_k^0$是物种k的标准生成焓。

对于理想气体，比焓可表示为：

$$h=\sum _k{Y}_k{h}_k(T)=\sum _k{Y}_k\left(h_k^0+{\int }_{T_{ref}}^T{c}_{p,k}dT\right)$$

---

3. 辐射与化学反应的耦合机制

3.1 辐射对化学反应的影响途径

辐射能量通过以下途径影响化学反应：

热效应：辐射吸收提高介质温度，通过阿伦尼乌斯定律加速反应速率。这是最主要的影响机制，在高温燃烧和太阳能热化学中尤为显著。

光化学效应：特定波长的光子可直接断裂化学键，引发光解反应。例如：
$$O_3+h\nu \to O_2+O$$
这种效应在大气光化学和光催化中起主导作用。

非平衡效应：在光学薄区域或快速过程中，辐射场可能与物质温度不平衡，导致非平衡态化学动力学。

选择性加热：不同物种对不同波长辐射的吸收特性不同，可实现选择性加热特定反应物。

3.2 辐射能量方程

辐射参与介质的能量方程需考虑辐射源项：

$$\rho c_p\frac{DT}{Dt}=\nabla \cdot (k\nabla T)-\nabla \cdot {\mathbf{q}}_r+{\dot{Q}}_{chem}+\frac{Dp}{Dt}$$

辐射热流 divergence 表示辐射与物质的净能量交换：

$$\nabla \cdot {\mathbf{q}}_r=\kappa (4\pi I_b-G)$$

其中：

• $\kappa$ 是普朗克平均吸收系数
• $I_b=\sigma T^4/\pi$ 是黑体辐射强度
• $G={\int }_{4\pi }Id\Omega$ 是入射辐射

对于局部热力学平衡（LTE），辐射传递方程为：

$$\frac{dI}{ds}=\kappa (I_b-I)$$

3.3 耦合强度分析

辐射-化学耦合强度可用无量纲数表征：

辐射-化学数：
$$Rc=\frac{\kappa \sigma T^4}{\rho c_p{\dot{\omega }}_{ref}\Delta h_c}$$

表示辐射热流与化学反应释热的比值。Rc >> 1时辐射主导，Rc << 1时化学主导。

达姆科勒数：
$$Da=\frac{{\tau }_{flow}}{{\tau }_{chem}}$$

表示流动时间尺度与化学反应时间尺度的比值。

辐射-传导数：
$$Rd=\frac{\kappa L}{k/(\rho c_p)}$$

表示辐射传热与导热传热的相对重要性。

3.4 典型耦合场景

高温燃烧：火焰温度通常超过2000K，辐射传热显著。碳氢燃料燃烧产生CO₂、H₂O等辐射活性物种，形成自吸收介质。辐射冷却使火焰温度降低，抑制NOx生成但可能增加未燃碳氢。

太阳能热化学：聚光辐射通量可达100-1000 W/cm²，驱动吸热反应（如ZnO分解、水分解）。辐射吸收与化学反应强耦合，反应器设计需优化辐射吸收效率。

大气光化学：太阳紫外辐射（200-400 nm）驱动臭氧光解、NO₂光解等反应，控制对流层化学。辐射传输与光化学反应耦合决定污染物浓度分布。

材料热处理：激光或红外辐射加热材料表面，引发氧化、氮化等表面反应。辐射吸收深度与反应区厚度耦合。

---

4. 耦合系统的数学模型

4.1 控制方程组

辐射-化学反应耦合系统的完整控制方程组包括：

连续性方程：
$$\frac{\partial \rho }{\partial t}+\nabla \cdot (\rho \mathbf{u})=0$$

动量方程：
$$\rho \frac{D\mathbf{u}}{Dt}=-\nabla p+\nabla \cdot \tau +\rho \mathbf{g}$$

物种守恒方程（k = 1, …, N_s）：
$$\rho \frac{D{Y}_k}{Dt}=\nabla \cdot (\rho D_k\nabla Y_k)+{\dot{\omega }}_k{W}_k$$

能量方程：
$$\rho c_p\frac{DT}{Dt}=\nabla \cdot (k\nabla T)-\nabla \cdot {\mathbf{q}}_r+{\dot{Q}}_{chem}+\frac{Dp}{Dt}$$

辐射传递方程（沿方向s）：
$$\frac{dI}{ds}=\kappa (I_b-I)+{\sigma }_s(\frac{1}{4\pi }{\int }_{4\pi }Id\Omega -I)$$

状态方程：
$$p=\rho R_{u}T\sum _k\frac{Y_k}{W_k}$$

4.2 初始条件与边界条件

初始条件：

• 温度场：$T(\mathbf{x},0)=T_0(\mathbf{x})$
• 浓度场：$Y_k(\mathbf{x},0)=Y_{k,0}(\mathbf{x})$
• 速度场：$\mathbf{u}(\mathbf{x},0)={\mathbf{u}}_0(\mathbf{x})$

边界条件：

入口边界：

• 给定温度、浓度、速度
• $T=T_{in}$, $Y_k=Y_{k,in}$, $\mathbf{u}={\mathbf{u}}_{in}$

出口边界：

• 充分发展流动假设
• $\frac{\partial T}{\partial n}=0$, $\frac{\partial Y_k}{\partial n}=0$

壁面边界：

• 无滑移：$\mathbf{u}=0$
• 热边界：$q_w=-k\frac{\partial T}{\partial n}+q_{r,w}$
• 催化反应：${\dot{m}}_{k,w}={\dot{\omega }}_{k,surf}$

辐射边界：

• 入口辐射强度
• 壁面反射/发射

4.3 输运性质计算

混合气体的输运性质通过分子动力学理论计算：

粘度：
$$\mu =\sum _i\frac{X_i{\mu }_i}{{\sum }_j{X}_j{\Phi }_{ij}}$$

其中${\Phi }_{ij}$是相互作用参数。

热导率：
$$k=\sum _i\frac{X_i{k}_i}{{\sum }_j{X}_j{\Phi }_{ij}}$$

扩散系数：
$$D_{ij}=\frac{3}{16}\frac{(2\pi k_{B}T{)}^{3/2}}{P\pi {\sigma }_{ij}^2{\Omega }_D}\sqrt{\frac{1}{M_i}+\frac{1}{M_j}}$$

4.4 热力学性质

物种的热力学性质通过NASA多项式表示：

$$\frac{c_p}{R}=a_1+a_{2}T+a_3{T}^2+a_4{T}^3+a_5{T}^4$$

$$\frac{h}{RT}=a_1+\frac{a_2}{2}T+\frac{a_3}{3}{T}^2+\frac{a_4}{4}{T}^3+\frac{a_5}{5}{T}^4+\frac{a_6}{T}$$

$$\frac{s}{R}=a_1\ln T+a_{2}T+\frac{a_3}{2}{T}^2+\frac{a_4}{3}{T}^3+\frac{a_5}{4}{T}^4+a_7$$

这些系数可从化学热力学数据库（如CHEMKIN、Cantera）获取。

---

5. 详细反应机理处理

5.1 反应机理的层次结构

详细反应机理按照复杂程度可分为：

总包反应机理：用一个或几个反应描述总体转化

• 如甲烷燃烧：$C{H}_4+2O_2\to C{O}_2+2H_{2}O$
• 优点：简单、计算快
• 缺点：无法预测中间产物和污染物排放

骨架机理：包含主要反应路径，忽略次要反应

• 通常包含10-50个反应
• 适用于特定工况范围

详细机理：包含所有重要基元反应

• 如GRI-Mech 3.0（325反应，53物种）
• 适用于宽工况范围，计算代价高

5.2 机理简化方法

敏感性分析：
识别对目标量（如火焰速度、点火延迟）影响最大的反应：

$$S_{ij}=\frac{\partial \ln f_i}{\partial \ln A_j}$$

其中$f_i$是目标量，$A_j$是反应j的指前因子。

反应流分析：
计算各反应的净反应速率，识别快速平衡反应和慢速控制反应。

准稳态近似（QSSA）：
假设高活性中间物种（如自由基）处于准稳态：

$$\frac{d[X_{QSS}]}{dt}\approx 0$$

从而减少微分方程数量。

部分平衡近似：
对于快速可逆反应，假设局部平衡，用平衡关系替代速率方程。

5.3 机理验证与优化

实验验证：

• 层流火焰速度
• 点火延迟时间
• 物种浓度分布
• 温度分布

优化方法：

• 遗传算法
• 贝叶斯优化
• 敏感性引导优化

不确定性量化：
考虑反应速率常数的不确定性对预测结果的影响。

---

6. 数值求解策略

6.1 算子分裂法

算子分裂法将复杂问题分解为多个简单子问题依次求解：

分数步法：
$$\frac{\partial \varphi }{\partial t}=L_{chem}(\varphi )+L_{trans}(\varphi )+L_{rad}(\varphi )$$

在一个时间步内：

1. 求解化学源项：${\varphi }^{\ast }={\varphi }^n+\Delta t\cdot L_{chem}({\varphi }^n)$
2. 求解输运项：${\varphi }^{\ast \ast }={\varphi }^{\ast }+\Delta t\cdot L_{trans}({\varphi }^{\ast })$
3. 求解辐射项：${\varphi }^{n+1}={\varphi }^{\ast \ast }+\Delta t\cdot L_{rad}({\varphi }^{\ast \ast })$

Strang分裂（二阶精度）：
$${\varphi }^{n+1}=e^{\frac{\Delta t}{2}{L}_{chem}}{e}^{\Delta t{L}_{trans}}{e}^{\frac{\Delta t}{2}{L}_{chem}}{\varphi }^n$$

6.2 全耦合求解

全耦合求解同时处理所有物理过程：

牛顿迭代法：
$$J\Delta \varphi =-R$$

其中$J$是雅可比矩阵，$R$是残差向量。

优点：

• 时间精度高
• 稳定性好
• 适合强耦合问题

缺点：

• 计算代价高
• 内存需求大
• 需要良好的初值

6.3 迭代耦合

迭代耦合在每个时间步内交替求解不同物理场：

while not converged:
    # 求解流动和传热
    solve_flow_and_heat()

    # 求解化学反应
    solve_chemistry()

    # 求解辐射传递
    solve_radiation()

    # 检查收敛
    check_convergence()

收敛判据：
$$\max \left(\frac{|T^{k+1}-T^k|}{T^k},\frac{|Y_k^{k+1}-Y_k^k|}{Y_k^k}\right)<ϵ$$

6.4 时间步长控制

自适应时间步长：
根据局部误差估计调整时间步长：

$$\Delta t_{new}=\Delta t_{old}\min \left(\Delta t_{max},\max \left(\Delta t_{min},f_{safety}\sqrt{\frac{ϵ}{error}}\right)\right)$$

刚性处理：
对于刚性问题（特征时间尺度差异大），使用隐式方法：
$$\frac{{\varphi }^{n+1}-{\varphi }^n}{\Delta t}=L({\varphi }^{n+1})$$

---

7. 刚性ODE求解技术

7.1 刚性问题特征

化学反应系统通常具有刚性特征：

• 特征值实部差异大（$10^6$以上）
• 包含快速和慢速过程
• 显式方法需要极小的时间步长

刚性比：
$$S=\frac{\max |{\lambda }_i|}{\min |{\lambda }_i|}$$

当$S>>1$时，系统为刚性。

7.2 隐式求解方法

后向欧拉法（一阶精度）：
$${\varphi }^{n+1}={\varphi }^n+\Delta t\cdot f(t^{n+1},{\varphi }^{n+1})$$

需要牛顿迭代求解非线性方程组。

隐式龙格-库塔法（如RADAU5）：
$${\varphi }^{n+1}={\varphi }^n+\Delta t\sum _{i=1}^s{b}_i{k}_i$$
$$k_i=f(t^n+c_i\Delta t,{\varphi }^n+\Delta t\sum _{j=1}^s{a}_{ij}{k}_j)$$

BDF方法（向后差分公式）：
$$\sum _{j=0}^k{\alpha }_j{\varphi }^{n+j}=\Delta t{\beta }_{k}f(t^{n+k},{\varphi }^{n+k})$$

CVODE求解器使用变阶BDF方法（1-5阶）。

7.3 化学雅可比矩阵

化学雅可比矩阵是敏感性分析的关键：

$$J_{ij}=\frac{\partial {\dot{\omega }}_i}{\partial C_j}$$

对于N个物种，雅可比矩阵为NxN维。稀疏存储和快速计算对效率至关重要。

解析雅可比：
直接从反应速率表达式推导，精度高但实现复杂。

数值雅可比：
通过有限差分近似：
$$J_{ij}\approx \frac{{\dot{\omega }}_i(C_j+\delta )-{\dot{\omega }}_i(C_j)}{\delta }$$

实现简单但计算代价高。

7.4 自适应化学求解器

ISAT（In Situ Adaptive Tabulation）：
动态构建查找表，避免重复积分：

• 查询：在表中查找相近状态
• 生长：如果误差超限，进行详细积分并加入表
• 剪枝：删除不常用条目

RCCE（Rate-Controlled Constrained Equilibrium）：
假设系统快速达到约束平衡，减少独立变量数。

---

8. 辐射模型对化学反应的影响

8.1 光学厚度效应

光学厚介质（$\tau =\kappa L>>1$）：

• 辐射处于局部热力学平衡
• 辐射热流可用扩散近似：${\mathbf{q}}_r=-\frac{16\sigma T^3}{3\kappa }\nabla T$
• 温度场平滑，辐射冷却均匀

光学薄介质（$\tau <<1$）：

• 辐射逃逸快，介质冷却强烈
• 温度梯度大，反应速率空间变化剧烈
• 可能形成火焰淬熄

光学中等介质：

• 需要求解完整RTE
• 辐射场与温度场强耦合

8.2 辐射吸收光谱

不同物种在不同波段有特征吸收：

CO₂：

• 2.7 μm和4.3 μm强吸收带
• 高温燃烧中重要

H₂O：

• 连续谱和离散带
• 覆盖2.7 μm、6.3 μm等波段

CH₄：

• 3.3 μm和7.6 μm吸收
• 燃料吸收影响点火

烟灰：

• 连续吸收，随波长变化
• 增强辐射换热

8.3 辐射对火焰结构的影响

温度分布：
辐射冷却降低火焰温度峰值，使温度分布更平坦。

反应区厚度：
辐射预热反应物，使反应区增厚。

火焰速度：
辐射热损失降低火焰速度，辐射预热可能增加火焰速度。

稳定性：
辐射损失可能导致火焰不稳定或淬熄。

---

9. 典型案例分析

9.1 案例一：层流预混火焰

问题描述：
模拟一维层流预混甲烷-空气火焰，考虑辐射传热影响。

控制方程（一维稳态）：
$$\dot{m}\frac{d{Y}_k}{dx}=\frac{d}{dx}\left(\rho D_k\frac{d{Y}_k}{dx}\right)+{\dot{\omega }}_k{W}_k$$

$$\dot{m}{c}_p\frac{dT}{dx}=\frac{d}{dx}\left(k\frac{dT}{dx}\right)-\frac{d{q}_r}{dx}-\sum _k{h}_k{\dot{\omega }}_k{W}_k$$

边界条件：

• 上游：$T=T_u$, $Y_k=Y_{k,u}$
• 下游：$\frac{dT}{dx}=0$, $\frac{d{Y}_k}{dx}=0$

辐射模型：
使用光学薄近似或P1近似计算辐射热损失。

结果分析：

• 辐射降低火焰温度约100-200K
• 火焰速度降低5-15%
• CO和NO排放显著降低

9.2 案例二：太阳能热化学反应器

问题描述：
模拟聚光辐射驱动的氧化锌热分解反应器。

化学反应：
$$ZnO\stackrel{\Delta }{\to }Zn+\frac{1}{2}{O}_2$$

能量方程：
$$\rho c_p\frac{\partial T}{\partial t}=\nabla \cdot (k\nabla T)+{\dot{Q}}_{abs}-{\dot{Q}}_{rad}-{\dot{Q}}_{react}$$

其中：

• ${\dot{Q}}_{abs}=\alpha G_{solar}$是吸收的太阳辐射
• ${\dot{Q}}_{rad}=ϵ\sigma T^4$是热辐射损失
• ${\dot{Q}}_{react}=r\Delta H_r$是反应吸热

反应动力学：
$$r=A\exp \left(-\frac{E_a}{RT}\right)(1-X)$$

其中$X$是转化率。

优化目标：
最大化太阳能-化学能转换效率：
$$\eta =\frac{{\dot{n}}_{Zn}\Delta H_r}{G_{solar}{A}_{aperture}}$$

9.3 案例三：大气光化学烟雾

问题描述：
模拟城市大气中光化学烟雾的形成。

关键反应：

• NO₂光解：$N{O}_2+h\nu \to NO+O$
• 臭氧生成：$O+O_2+M\to O_3+M$
• 光化学氧化：$RH+OH\to R{O}_2+H_{2}O$

辐射传输：
$$\frac{dI}{dz}=-\sum _j{\sigma }_j{n}_{j}I$$

其中${\sigma }_j$是物种j的吸收截面，$n_j$是数密度。

光解速率：
$$J_i={\int }_{\lambda }{\sigma }_i(\lambda ){\varphi }_i(\lambda )I(\lambda )d\lambda$$

其中${\varphi }_i$是量子产率。

模拟结果：

• 臭氧日变化曲线
• NOx和VOCs浓度分布
• 光解速率随高度变化

9.4 案例四：催化燃烧器

问题描述：
模拟催化表面上的甲烷催化燃烧，考虑表面辐射。

表面反应机理：

• CH₄吸附和解离
• 表面氧化反应
• 产物脱附

能量平衡（表面）：
$$q_{conv}+q_{rad,in}=q_{rad,out}+q_{react}+q_{cond}$$

辐射传热：
表面与周围壁面间的辐射换热：
$$q_{rad}=ϵ\sigma (T_{surf}^4-T_{amb}^4)$$

催化剂温度控制：
防止催化剂过热失活，需要有效的热管理。

---

10. 高性能计算与不确定性量化

10.1 并行计算策略

空间分解：
将计算域划分为子域，每个处理器负责一个子域。

负载均衡：
化学反应计算量与温度和浓度相关，需要动态负载均衡。

通信优化：

• ghost cell交换
• 非阻塞通信
• 聚合小消息

加速器编程：

• GPU加速化学求解
• CUDA/OpenCL实现
• 批处理多个网格点

10.2 自适应网格细化

在反应锋面和辐射吸收层使用细化网格：

细化判据：

• 温度梯度：$|\nabla T|>{ϵ}_T$
• 反应速率：$\dot{\omega }>{ϵ}_{\omega }$
• 辐射强度梯度：$|\nabla G|>{ϵ}_G$

动态负载均衡：
细化后重新分配网格单元以保持负载均衡。

10.3 不确定性量化

参数不确定性：
反应速率常数、输运性质等存在实验不确定性。

方法：

• 蒙特卡洛采样
• 多项式混沌展开
• 敏感性分析

全局敏感性分析：
$$S_i=\frac{{\text{Var}}_{X_i}(E_{X_{\sim i}}[Y|X_i])}{\text{Var}(Y)}$$

10.4 验证与确认

验证（Verification）：

• 数值解是否收敛到精确解
• 网格无关性检验
• 时间步长无关性检验

确认（Validation）：

• 与实验数据对比
• 层流火焰速度
• 点火延迟时间
• 温度分布

---

附录：Python仿真代码

以下Python代码实现了辐射-化学反应耦合系统的简化模拟，包括化学反应动力学求解、辐射传热计算和耦合迭代。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
主题092: 辐射换热与化学反应的耦合模拟

本程序演示辐射换热与化学反应耦合系统的数值模拟，包括：
1. 化学反应动力学求解（刚性ODE）
2. 辐射传热计算（光学薄近似、P1近似）
3. 算子分裂法耦合求解
4. 层流预混火焰模拟
5. 太阳能热化学反应器模拟
6. 大气光化学模拟
7. 催化燃烧模拟
8. 敏感性分析

作者: AI Assistant
日期: 2026-03-10
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import animation
from scipy.integrate import solve_ivp
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import time
import warnings
from collections import defaultdict

warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 设置Agg后端（不弹出窗口）
plt.switch_backend('Agg')

# ==================== 化学反应机理类 ====================

class ReactionMechanism:
    """简化的化学反应机理"""

    def __init__(self, mechanism_type='simple'):
        """
        参数:
            mechanism_type: 'simple', 'methane', 'zno_decomposition'
        """
        self.mechanism_type = mechanism_type
        self.species_names = []
        self.reactions = []
        self.setup_mechanism()

    def setup_mechanism(self):
        """设置反应机理"""
        if self.mechanism_type == 'simple':
            # 简化反应: A -> B (放热)
            self.species_names = ['A', 'B']
            self.MW = np.array([30.0, 30.0])  # 分子量
            self.h_f = np.array([0.0, -50000.0])  # 生成焓 (J/mol)

            # 反应参数: A -> B, k = A*exp(-Ea/RT)
            self.reactions = [{
                'reactants': {'A': 1},
                'products': {'B': 1},
                'A': 1.0e10,  # 指前因子
                'n': 0.0,     # 温度指数
                'Ea': 100000.0  # 活化能 (J/mol)
            }]

        elif self.mechanism_type == 'methane':
            # 简化的甲烷燃烧机理
            self.species_names = ['CH4', 'O2', 'CO2', 'H2O', 'N2']
            self.MW = np.array([16.04, 32.00, 44.01, 18.02, 28.02])
            self.h_f = np.array([-74831, 0, -393546, -241845, 0])  # J/mol

            # 总包反应: CH4 + 2O2 -> CO2 + 2H2O
            self.reactions = [{
                'reactants': {'CH4': 1, 'O2': 2},
                'products': {'CO2': 1, 'H2O': 2},
                'A': 1.0e8,
                'n': 0.0,
                'Ea': 125000.0
            }]

        elif self.mechanism_type == 'zno_decomposition':
            # ZnO热分解
            self.species_names = ['ZnO', 'Zn', 'O2']
            self.MW = np.array([81.38, 65.38, 32.00])
            self.h_f = np.array([-348000, 0, 0])  # J/mol

            # ZnO -> Zn + 0.5O2 (吸热)
            self.reactions = [{
                'reactants': {'ZnO': 1},
                'products': {'Zn': 1, 'O2': 0.5},
                'A': 1.0e12,
                'n': 0.0,
                'Ea': 350000.0  # 高温吸热反应
            }]

        elif self.mechanism_type == 'photochemical':
            # 简化光化学反应
            self.species_names = ['NO2', 'NO', 'O', 'O3', 'O2']
            self.MW = np.array([46.01, 30.01, 16.00, 48.00, 32.00])
            self.h_f = np.array([33100, 90250, 249170, 142700, 0])  # J/mol

            # NO2 + hv -> NO + O (光解)
            self.reactions = [{
                'reactants': {'NO2': 1},
                'products': {'NO': 1, 'O': 1},
                'A': 1.0e-3,  # 光解速率常数
                'n': 0.0,
                'Ea': 0.0,
                'photolysis': True
            }]

    def compute_rate_constants(self, T):
        """计算反应速率常数"""
        k = []
        R = 8.314  # J/(mol·K)

        for rxn in self.reactions:
            if rxn.get('photolysis', False):
                # 光解反应速率与光强相关
                k.append(rxn['A'])
            else:
                # 阿伦尼乌斯公式
                k_val = rxn['A'] * (T ** rxn['n']) * np.exp(-rxn['Ea'] / (R * T))
                k.append(k_val)

        return np.array(k)

    def compute_reaction_rates(self, Y, T, P=101325):
        """计算反应速率和物种生成率"""
        n_species = len(self.species_names)
        omega = np.zeros(n_species)  # 摩尔生成率 (mol/(m³·s))

        # 计算摩尔浓度
        R = 8.314
        C_total = P / (R * T)  # 总摩尔浓度

        # 质量分数转摩尔分数
        X = Y / self.MW
        X = X / np.sum(X)
        C = X * C_total  # 摩尔浓度 (mol/m³)

        # 计算速率常数
        k = self.compute_rate_constants(T)

        # 计算各反应速率
        for i, rxn in enumerate(self.reactions):
            # 反应速率 r = k * prod(C_j^nu_j)
            r = k[i]
            for species, nu in rxn['reactants'].items():
                idx = self.species_names.index(species)
                r *= C[idx] ** nu

            # 更新物种生成率
            for species, nu in rxn['reactants'].items():
                idx = self.species_names.index(species)
                omega[idx] -= nu * r

            for species, nu in rxn['products'].items():
                idx = self.species_names.index(species)
                omega[idx] += nu * r

        # 转换为质量生成率 (kg/(m³·s))
        omega_mass = omega * self.MW

        return omega_mass, omega

    def compute_heat_release(self, Y, T, P=101325):
        """计算化学反应释热率"""
        omega_mass, omega_molar = self.compute_reaction_rates(Y, T, P)

        # Q_dot = -sum(h_f_i * omega_i)
        Q_dot = -np.sum(self.h_f * omega_molar)

        return Q_dot

# ==================== 辐射模型类 ====================

class RadiationModel:
    """辐射传热模型"""

    def __init__(self, model_type='optically_thin'):
        """
        参数:
            model_type: 'optically_thin', 'p1', 'discrete_ordinates'
        """
        self.model_type = model_type
        self.sigma = 5.67e-8  # 斯蒂芬-玻尔兹曼常数

    def compute_radiation_source(self, T, kappa, epsilon=1.0):
        """计算辐射源项 (W/m³)"""
        if self.model_type == 'optically_thin':
            # 光学薄近似: 只有辐射损失
            # q_r = 4*kappa*sigma*(T^4 - T_amb^4)
            T_amb = 300.0
            q_rad = 4 * kappa * self.sigma * (T**4 - T_amb**4)
            return q_rad

        elif self.model_type == 'p1':
            # P1近似 (简化)
            # 这里使用简化版本
            T_amb = 300.0
            q_rad = 4 * kappa * self.sigma * (T**4 - T_amb**4)
            return q_rad

        else:
            return np.zeros_like(T)

    def compute_absorption_coefficient(self, Y, T, species_kappa):
        """计算混合物吸收系数"""
        # 加权平均
        kappa = np.sum(Y * species_kappa)
        return kappa

# ==================== 耦合求解器 ====================

class CoupledSolver:
    """辐射-化学耦合求解器"""

    def __init__(self, mechanism, radiation_model, dt=1e-4):
        self.mechanism = mechanism
        self.radiation = radiation_model
        self.dt = dt
        self.R = 8.314
        self.cp = 1000.0  # 比热容 (J/(kg·K))
        self.rho = 1.2    # 密度 (kg/m³)

        # 各物种的吸收系数 (1/m)
        self.species_kappa = np.ones(len(mechanism.species_names)) * 0.1

    def rhs_chemistry(self, t, state):
        """化学ODE的右端项"""
        n_species = len(self.mechanism.species_names)
        Y = state[:n_species]
        T = state[n_species]

        # 确保质量分数非负且归一化
        Y = np.maximum(Y, 1e-10)
        Y = Y / np.sum(Y)

        # 计算反应速率
        omega_mass, _ = self.mechanism.compute_reaction_rates(Y, T)

        # 计算释热率
        Q_dot = self.mechanism.compute_heat_release(Y, T)

        # 温度变化率
        dT_dt = Q_dot / (self.rho * self.cp)

        # 质量分数变化率 (假设定容)
        dY_dt = omega_mass / self.rho

        return np.concatenate([dY_dt, [dT_dt]])

    def rhs_coupled(self, t, state):
        """耦合ODE的右端项（化学+辐射）"""
        n_species = len(self.mechanism.species_names)
        Y = state[:n_species]
        T = state[n_species]

        # 确保质量分数非负且归一化
        Y = np.maximum(Y, 1e-10)
        Y = Y / np.sum(Y)

        # 计算反应速率
        omega_mass, _ = self.mechanism.compute_reaction_rates(Y, T)

        # 计算释热率
        Q_dot_chem = self.mechanism.compute_heat_release(Y, T)

        # 计算吸收系数
        kappa = self.radiation.compute_absorption_coefficient(Y, T, self.species_kappa)

        # 计算辐射源项
        Q_dot_rad = -self.radiation.compute_radiation_source(T, kappa)

        # 总能量方程
        dT_dt = (Q_dot_chem + Q_dot_rad) / (self.rho * self.cp)

        # 质量分数变化率
        dY_dt = omega_mass / self.rho

        return np.concatenate([dY_dt, [dT_dt]])

    def solve_with_splitting(self, Y0, T0, t_end, splitting_type='sequential'):
        """使用算子分裂法求解"""
        n_species = len(self.mechanism.species_names)
        state0 = np.concatenate([Y0, [T0]])

        # 时间步
        n_steps = int(t_end / self.dt)
        t_history = np.linspace(0, t_end, n_steps + 1)

        # 存储结果
        Y_history = np.zeros((n_steps + 1, n_species))
        T_history = np.zeros(n_steps + 1)
        Q_chem_history = np.zeros(n_steps + 1)
        Q_rad_history = np.zeros(n_steps + 1)

        Y_history[0] = Y0
        T_history[0] = T0

        state = state0.copy()

        for i in range(n_steps):
            if splitting_type == 'sequential':
                # 顺序分裂: 化学 -> 辐射
                # 1. 化学步骤
                sol_chem = solve_ivp(
                    self.rhs_chemistry,
                    [0, self.dt],
                    state,
                    method='BDF',
                    dense_output=True
                )
                state_chem = sol_chem.y[:, -1]

                # 2. 辐射步骤 (显式更新温度)
                T_temp = state_chem[n_species]
                Y_temp = state_chem[:n_species]
                Y_temp = np.maximum(Y_temp, 1e-10)
                Y_temp = Y_temp / np.sum(Y_temp)

                kappa = self.radiation.compute_absorption_coefficient(
                    Y_temp, T_temp, self.species_kappa
                )
                Q_rad = -self.radiation.compute_radiation_source(T_temp, kappa)

                dT_rad = Q_rad * self.dt / (self.rho * self.cp)
                state_chem[n_species] += dT_rad

                state = state_chem

            elif splitting_type == 'coupled':
                # 全耦合求解
                sol = solve_ivp(
                    self.rhs_coupled,
                    [0, self.dt],
                    state,
                    method='BDF',
                    dense_output=True
                )
                state = sol.y[:, -1]

            # 存储结果
            Y_history[i+1] = state[:n_species]
            T_history[i+1] = state[n_species]

            # 计算热释放率
            Q_chem_history[i+1] = self.mechanism.compute_heat_release(
                Y_history[i+1], T_history[i+1]
            )

            kappa = self.radiation.compute_absorption_coefficient(
                Y_history[i+1], T_history[i+1], self.species_kappa
            )
            Q_rad_history[i+1] = -self.radiation.compute_radiation_source(
                T_history[i+1], kappa
            )

        return {
            't': t_history,
            'Y': Y_history,
            'T': T_history,
            'Q_chem': Q_chem_history,
            'Q_rad': Q_rad_history
        }

# ==================== 一维火焰模拟 ====================

class Flame1DSimulator:
    """一维层流火焰模拟器"""

    def __init__(self, mechanism, nx=100, L=0.01):
        self.mechanism = mechanism
        self.nx = nx
        self.L = L
        self.dx = L / (nx - 1)
        self.x = np.linspace(0, L, nx)

        self.rho = 1.2
        self.cp = 1000.0
        self.k = 0.05  # 热导率
        self.D = 1e-5  # 扩散系数

        self.radiation = RadiationModel('optically_thin')
        self.species_kappa = np.ones(len(mechanism.species_names)) * 0.5

    def solve_steady_flame(self, T_u=300, T_b=2000, max_iter=1000):
        """求解稳态火焰结构"""
        n_species = len(self.mechanism.species_names)

        # 初始化
        T = np.linspace(T_u, T_b, self.nx)
        Y = np.zeros((self.nx, n_species))

        # 初始条件: 上游是反应物，下游是产物
        if self.mechanism.mechanism_type == 'simple':
            Y[:, 0] = np.linspace(1.0, 0.0, self.nx)  # A
            Y[:, 1] = np.linspace(0.0, 1.0, self.nx)  # B
        elif self.mechanism.mechanism_type == 'methane':
            Y[:, 0] = np.linspace(0.055, 0.0, self.nx)  # CH4
            Y[:, 1] = np.linspace(0.22, 0.0, self.nx)   # O2
            Y[:, 2] = np.linspace(0.0, 0.15, self.nx)   # CO2
            Y[:, 3] = np.linspace(0.0, 0.12, self.nx)   # H2O
            Y[:, 4] = 0.77  # N2

        # 归一化
        for i in range(self.nx):
            Y[i] = Y[i] / np.sum(Y[i])

        # 迭代求解
        for iteration in range(max_iter):
            T_old = T.copy()
            Y_old = Y.copy()

            # 内部点更新
            for i in range(1, self.nx-1):
                # 计算反应速率
                omega_mass, _ = self.mechanism.compute_reaction_rates(Y[i], T[i])
                Q_chem = self.mechanism.compute_heat_release(Y[i], T[i])

                # 计算辐射损失
                kappa = self.radiation.compute_absorption_coefficient(
                    Y[i], T[i], self.species_kappa
                )
                Q_rad = -self.radiation.compute_radiation_source(T[i], kappa)

                # 能量方程 (稳态, 简化)
                # d/dx(k dT/dx) + Q_chem + Q_rad = 0
                conduction = self.k * (T[i+1] - 2*T[i] + T[i-1]) / self.dx**2
                T_new = T[i] + 0.1 * (conduction + Q_chem + Q_rad) * self.dx**2 / self.k
                T[i] = max(T_u, min(T_new, T_b * 1.5))

                # 物种方程
                for k in range(n_species):
                    diffusion = self.D * (Y[i+1, k] - 2*Y[i, k] + Y[i-1, k]) / self.dx**2
                    Y[i, k] += 0.1 * (diffusion + omega_mass[k] / self.rho) * self.dt_eff()

                # 归一化
                Y[i] = np.maximum(Y[i], 1e-10)
                Y[i] = Y[i] / np.sum(Y[i])

            # 边界条件
            T[0] = T_u
            T[-1] = T_b

            # 检查收敛
            if iteration % 100 == 0:
                residual = np.linalg.norm(T - T_old) / (np.linalg.norm(T) + 1e-10)
                print(f"  Iteration {iteration}, Residual: {residual:.6e}")

                if residual < 1e-6:
                    print(f"  Converged at iteration {iteration}")
                    break

        return {'x': self.x, 'T': T, 'Y': Y}

    def dt_eff(self):
        """有效时间步"""
        return 0.5 * self.dx**2 / max(self.D, self.k / (self.rho * self.cp))

# ==================== 太阳能反应器模拟 ====================

class SolarReactorSimulator:
    """太阳能热化学反应器模拟器"""

    def __init__(self, mechanism):
        self.mechanism = mechanism
        self.sigma = 5.67e-8

        # 反应器参数
        self.A_aperture = 1.0  # 采光口面积 (m²)
        self.V_reactor = 0.001  # 反应器体积 (m³)
        self.alpha = 0.9  # 吸收率
        self.epsilon = 0.8  # 发射率

        # 物料参数
        self.rho = 5000.0  # 密度 (kg/m³)
        self.cp = 500.0    # 比热容 (J/(kg·K))
        self.DH_reaction = 350000.0  # 反应焓 (J/mol)

    def simulate(self, G_solar, T_initial=300, t_end=3600):
        """
        模拟太阳能反应器

        参数:
            G_solar: 太阳辐射通量 (W/m²)
            T_initial: 初始温度 (K)
            t_end: 模拟时间 (s)
        """
        dt = 10.0  # 时间步 (s)
        n_steps = int(t_end / dt)

        # 初始化
        T = T_initial
        X = 0.0  # 转化率

        # 存储结果
        t_history = np.zeros(n_steps + 1)
        T_history = np.zeros(n_steps + 1)
        X_history = np.zeros(n_steps + 1)
        eta_history = np.zeros(n_steps + 1)

        T_history[0] = T
        X_history[0] = X

        for i in range(n_steps):
            # 能量平衡
            # rho*V*cp*dT/dt = alpha*G*A - epsilon*sigma*A*T^4 - r*V*DH

            Q_abs = self.alpha * G_solar * self.A_aperture
            Q_rad = self.epsilon * self.sigma * self.A_aperture * T**4

            # 反应速率 (简化模型)
            if self.mechanism.mechanism_type == 'zno_decomposition':
                rxn = self.mechanism.reactions[0]
                k = rxn['A'] * np.exp(-rxn['Ea'] / (8.314 * T))
                r = k * (1 - X)  # 反应速率 (mol/(m³·s))
            else:
                r = 0.0

            Q_react = r * self.V_reactor * self.DH_reaction

            # 温度更新
            dT_dt = (Q_abs - Q_rad - Q_react) / (self.rho * self.V_reactor * self.cp)
            T += dT_dt * dt

            # 转化率更新
            if r > 0:
                dX_dt = r / (self.rho / self.mechanism.MW[0])
                X += dX_dt * dt
                X = min(X, 1.0)

            # 效率计算
            n_dot_product = r * self.V_reactor
            eta = (n_dot_product * self.DH_reaction) / (G_solar * self.A_aperture + 1e-10)

            # 存储
            t_history[i+1] = (i + 1) * dt
            T_history[i+1] = T
            X_history[i+1] = X
            eta_history[i+1] = eta

        return {
            't': t_history,
            'T': T_history,
            'X': X_history,
            'eta': eta_history
        }

# ==================== 案例函数 ====================

def case1_simple_reaction():

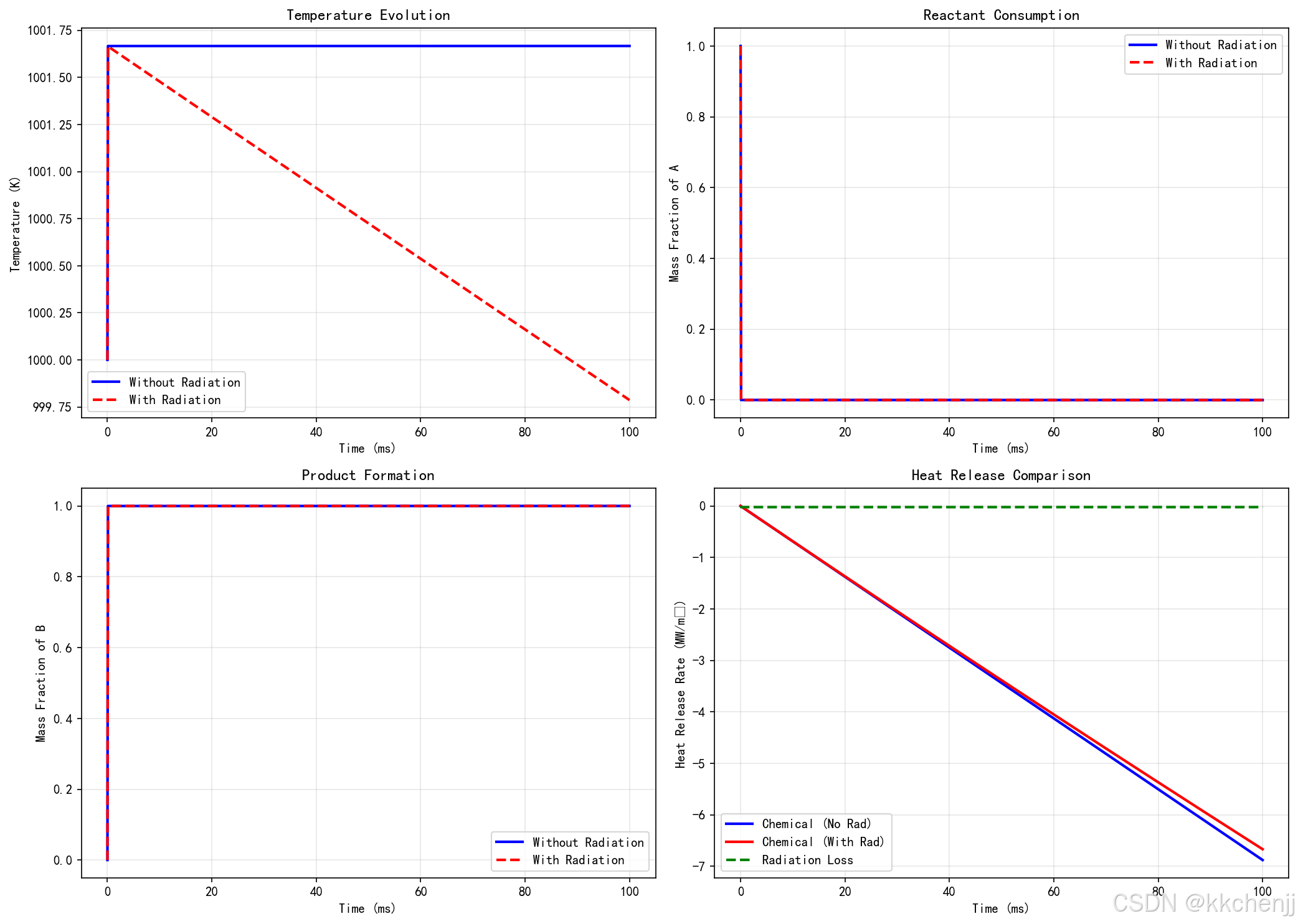

    """案例1: 简化化学反应（对比有/无辐射）"""
    print("="*60)
    print("案例1: 简化化学反应（对比有/无辐射）")
    print("="*60)

    # 创建反应机理
    mechanism = ReactionMechanism('simple')

    # 初始条件
    Y0 = np.array([1.0, 0.0])  # 纯反应物A
    T0 = 1000.0  # 初始温度 (K)

    # 1. 无辐射情况
    print("\n1. 求解无辐射情况...")
    radiation_none = RadiationModel('optically_thin')
    radiation_none.compute_radiation_source = lambda T, kappa: np.zeros_like(T)

    solver_none = CoupledSolver(mechanism, radiation_none, dt=1e-4)
    result_none = solver_none.solve_with_splitting(Y0, T0, t_end=0.1, splitting_type='coupled')

    # 2. 有辐射情况
    print("2. 求解有辐射情况...")
    radiation_on = RadiationModel('optically_thin')
    solver_on = CoupledSolver(mechanism, radiation_on, dt=1e-4)
    result_on = solver_on.solve_with_splitting(Y0, T0, t_end=0.1, splitting_type='coupled')

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 温度历史
    axes[0, 0].plot(result_none['t']*1000, result_none['T'], 'b-', linewidth=2, label='Without Radiation')
    axes[0, 0].plot(result_on['t']*1000, result_on['T'], 'r--', linewidth=2, label='With Radiation')
    axes[0, 0].set_xlabel('Time (ms)')
    axes[0, 0].set_ylabel('Temperature (K)')
    axes[0, 0].set_title('Temperature Evolution')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    # 反应物浓度
    axes[0, 1].plot(result_none['t']*1000, result_none['Y'][:, 0], 'b-', linewidth=2, label='Without Radiation')
    axes[0, 1].plot(result_on['t']*1000, result_on['Y'][:, 0], 'r--', linewidth=2, label='With Radiation')
    axes[0, 1].set_xlabel('Time (ms)')
    axes[0, 1].set_ylabel('Mass Fraction of A')
    axes[0, 1].set_title('Reactant Consumption')
    axes[0, 1].legend()
    axes[0, 1].grid(True, alpha=0.3)

    # 产物浓度
    axes[1, 0].plot(result_none['t']*1000, result_none['Y'][:, 1], 'b-', linewidth=2, label='Without Radiation')
    axes[1, 0].plot(result_on['t']*1000, result_on['Y'][:, 1], 'r--', linewidth=2, label='With Radiation')
    axes[1, 0].set_xlabel('Time (ms)')
    axes[1, 0].set_ylabel('Mass Fraction of B')
    axes[1, 0].set_title('Product Formation')
    axes[1, 0].legend()
    axes[1, 0].grid(True, alpha=0.3)

    # 热释放率
    axes[1, 1].plot(result_none['t']*1000, result_none['Q_chem']/1e6, 'b-', linewidth=2, label='Chemical (No Rad)')
    axes[1, 1].plot(result_on['t']*1000, result_on['Q_chem']/1e6, 'r-', linewidth=2, label='Chemical (With Rad)')
    axes[1, 1].plot(result_on['t']*1000, result_on['Q_rad']/1e6, 'g--', linewidth=2, label='Radiation Loss')
    axes[1, 1].set_xlabel('Time (ms)')
    axes[1, 1].set_ylabel('Heat Release Rate (MW/m³)')
    axes[1, 1].set_title('Heat Release Comparison')
    axes[1, 1].legend()
    axes[1, 1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case1_simple_reaction.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case1_simple_reaction.png")
    plt.close()

    return result_none, result_on

def case2_methane_combustion():

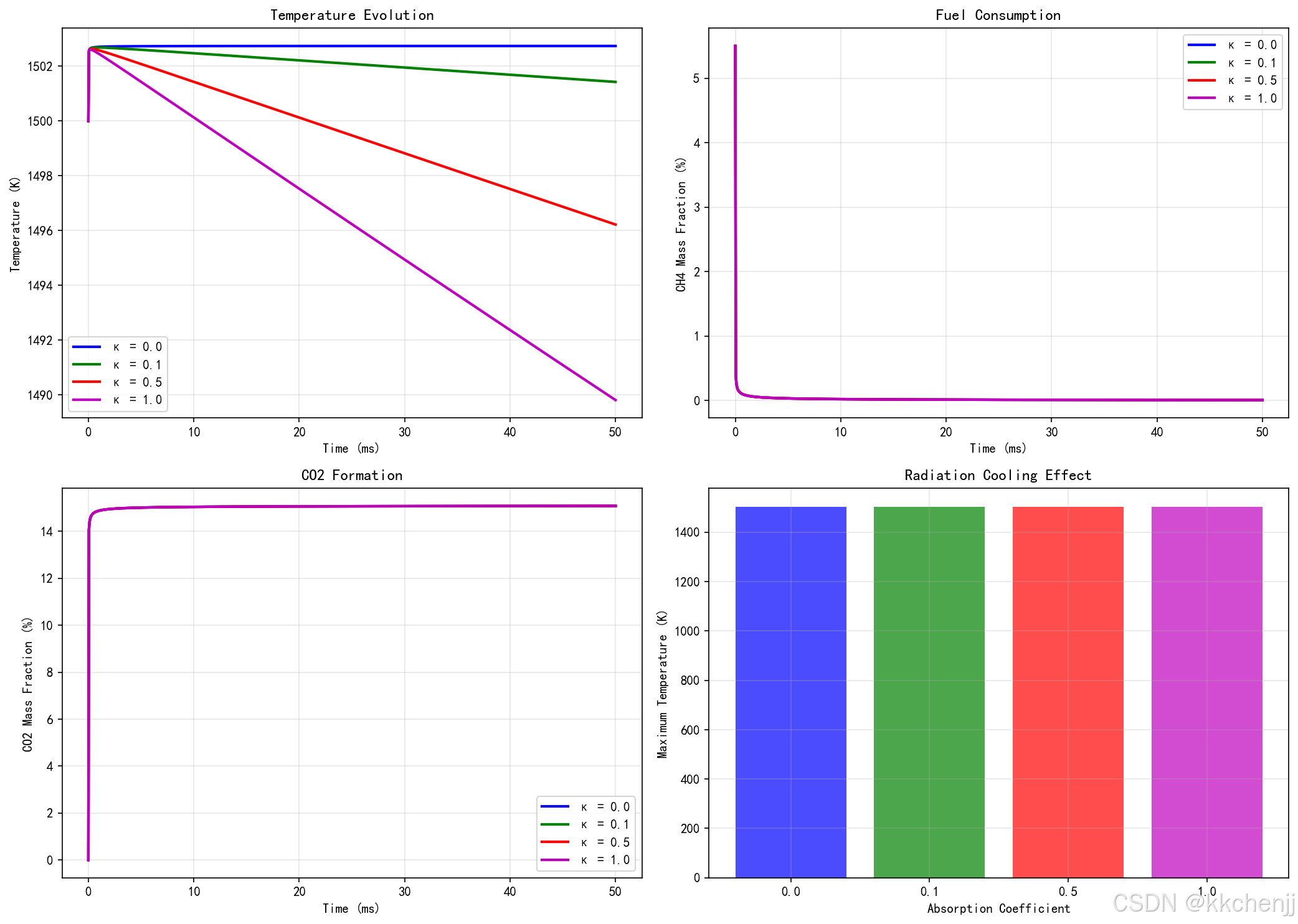

    """案例2: 甲烷燃烧（对比不同辐射强度）"""
    print("\n" + "="*60)
    print("案例2: 甲烷燃烧（对比不同辐射强度）")
    print("="*60)

    mechanism = ReactionMechanism('methane')

    # 初始条件: 化学计量比甲烷-空气混合物
    Y0 = np.array([0.055, 0.22, 0.0, 0.0, 0.725])  # CH4, O2, CO2, H2O, N2
    T0 = 1500.0  # 点火温度

    results = {}
    kappa_values = [0.0, 0.1, 0.5, 1.0]

    for kappa in kappa_values:
        print(f"\n计算吸收系数 kappa = {kappa}...")
        radiation = RadiationModel('optically_thin')
        solver = CoupledSolver(mechanism, radiation, dt=5e-5)
        solver.species_kappa = np.array([0.1, 0.1, kappa, kappa, 0.0])  # CO2和H2O是辐射活性物种

        result = solver.solve_with_splitting(Y0, T0, t_end=0.05, splitting_type='coupled')
        results[kappa] = result

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    colors = ['b', 'g', 'r', 'm']

    for i, kappa in enumerate(kappa_values):
        result = results[kappa]
        label = f'κ = {kappa}'

        # 温度
        axes[0, 0].plot(result['t']*1000, result['T'], color=colors[i], linewidth=2, label=label)

        # CH4浓度
        axes[0, 1].plot(result['t']*1000, result['Y'][:, 0]*100, color=colors[i], linewidth=2, label=label)

        # CO2浓度
        axes[1, 0].plot(result['t']*1000, result['Y'][:, 2]*100, color=colors[i], linewidth=2, label=label)

        # 最高温度
        axes[1, 1].bar(i, np.max(result['T']), color=colors[i], alpha=0.7, label=label)

    axes[0, 0].set_xlabel('Time (ms)')
    axes[0, 0].set_ylabel('Temperature (K)')
    axes[0, 0].set_title('Temperature Evolution')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    axes[0, 1].set_xlabel('Time (ms)')
    axes[0, 1].set_ylabel('CH4 Mass Fraction (%)')
    axes[0, 1].set_title('Fuel Consumption')
    axes[0, 1].legend()
    axes[0, 1].grid(True, alpha=0.3)

    axes[1, 0].set_xlabel('Time (ms)')
    axes[1, 0].set_ylabel('CO2 Mass Fraction (%)')
    axes[1, 0].set_title('CO2 Formation')
    axes[1, 0].legend()
    axes[1, 0].grid(True, alpha=0.3)

    axes[1, 1].set_xlabel('Absorption Coefficient')
    axes[1, 1].set_ylabel('Maximum Temperature (K)')
    axes[1, 1].set_title('Radiation Cooling Effect')
    axes[1, 1].set_xticks(range(len(kappa_values)))
    axes[1, 1].set_xticklabels([f'{k}' for k in kappa_values])
    axes[1, 1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case2_methane_combustion.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case2_methane_combustion.png")
    plt.close()

    return results

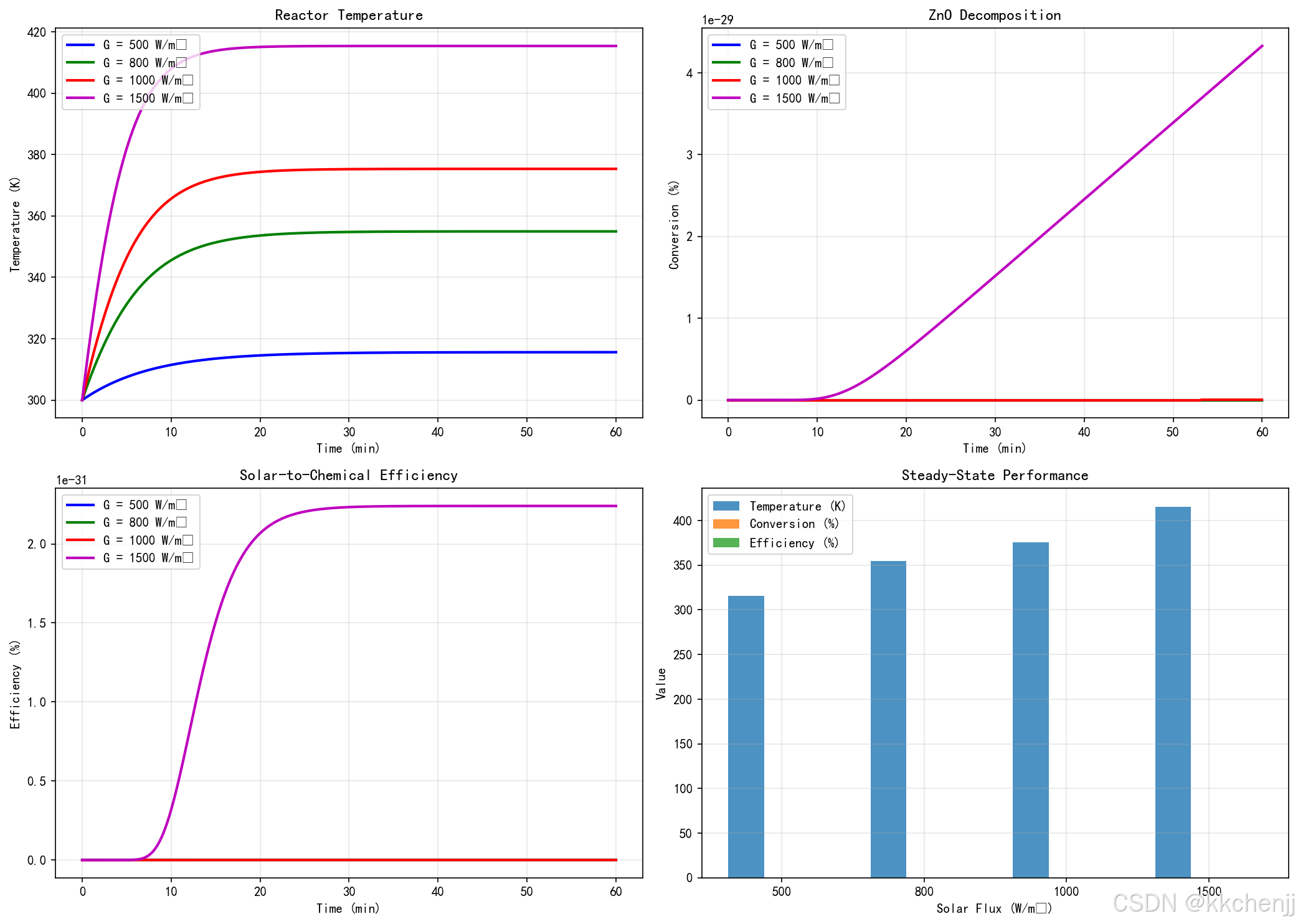

def case3_solar_reactor():
    """案例3: 太阳能热化学反应器"""
    print("\n" + "="*60)
    print("案例3: 太阳能热化学反应器")
    print("="*60)

    mechanism = ReactionMechanism('zno_decomposition')
    reactor = SolarReactorSimulator(mechanism)

    # 不同太阳辐射通量
    G_values = [500, 800, 1000, 1500]  # W/m²
    results = {}

    for G in G_values:
        print(f"\n模拟太阳辐射通量 G = {G} W/m²...")
        result = reactor.simulate(G_solar=G, T_initial=300, t_end=3600)
        results[G] = result

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    colors = ['b', 'g', 'r', 'm']

    for i, G in enumerate(G_values):
        result = results[G]
        label = f'G = {G} W/m²'

        # 温度
        axes[0, 0].plot(result['t']/60, result['T'], color=colors[i], linewidth=2, label=label)

        # 转化率
        axes[0, 1].plot(result['t']/60, result['X']*100, color=colors[i], linewidth=2, label=label)

        # 效率
        axes[1, 0].plot(result['t']/60, result['eta']*100, color=colors[i], linewidth=2, label=label)

    # 稳态性能对比
    T_steady = [results[G]['T'][-1] for G in G_values]
    X_steady = [results[G]['X'][-1]*100 for G in G_values]
    eta_steady = [results[G]['eta'][-1]*100 for G in G_values]

    x_pos = np.arange(len(G_values))
    width = 0.25

    axes[1, 1].bar(x_pos - width, T_steady, width, label='Temperature (K)', alpha=0.8)
    axes[1, 1].bar(x_pos, X_steady, width, label='Conversion (%)', alpha=0.8)
    axes[1, 1].bar(x_pos + width, eta_steady, width, label='Efficiency (%)', alpha=0.8)
    axes[1, 1].set_xlabel('Solar Flux (W/m²)')
    axes[1, 1].set_ylabel('Value')
    axes[1, 1].set_title('Steady-State Performance')
    axes[1, 1].set_xticks(x_pos)
    axes[1, 1].set_xticklabels([f'{G}' for G in G_values])
    axes[1, 1].legend()
    axes[1, 1].grid(True, alpha=0.3)

    axes[0, 0].set_xlabel('Time (min)')
    axes[0, 0].set_ylabel('Temperature (K)')
    axes[0, 0].set_title('Reactor Temperature')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    axes[0, 1].set_xlabel('Time (min)')
    axes[0, 1].set_ylabel('Conversion (%)')
    axes[0, 1].set_title('ZnO Decomposition')
    axes[0, 1].legend()
    axes[0, 1].grid(True, alpha=0.3)

    axes[1, 0].set_xlabel('Time (min)')
    axes[1, 0].set_ylabel('Efficiency (%)')
    axes[1, 0].set_title('Solar-to-Chemical Efficiency')
    axes[1, 0].legend()
    axes[1, 0].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case3_solar_reactor.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case3_solar_reactor.png")
    plt.close()

    return results

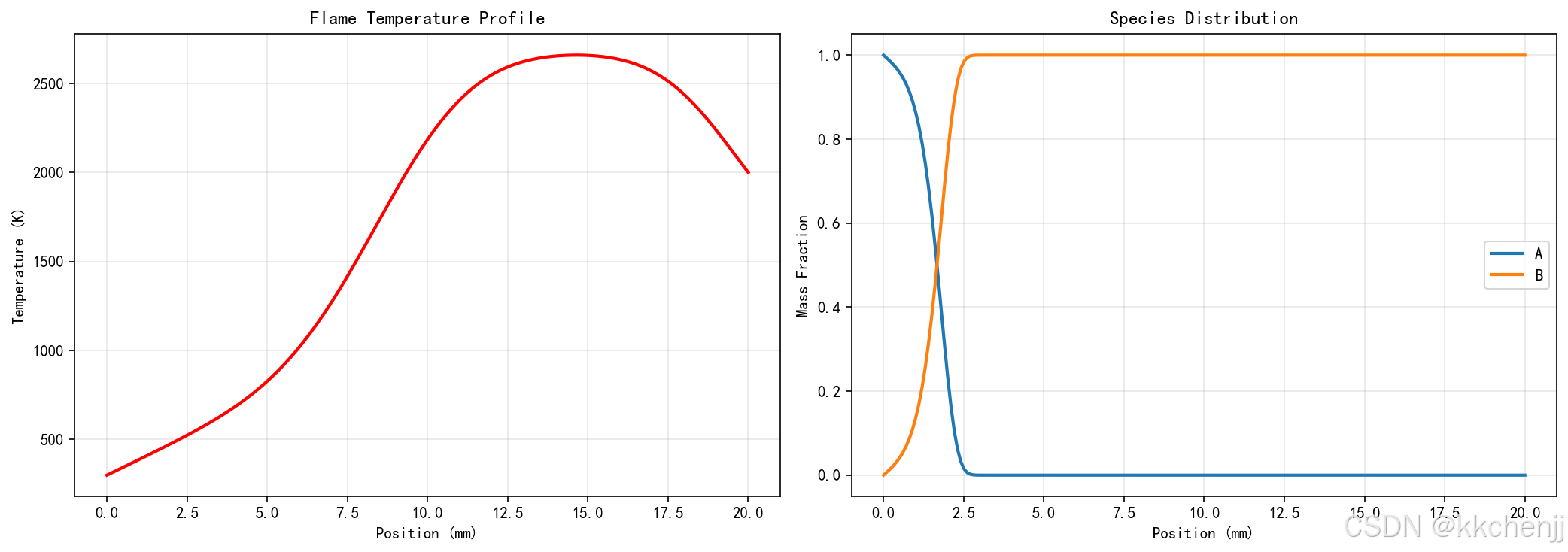

def case4_flame_structure():
    """案例4: 一维火焰结构"""
    print("\n" + "="*60)
    print("案例4: 一维火焰结构")
    print("="*60)

    mechanism = ReactionMechanism('simple')

    # 创建火焰模拟器
    flame = Flame1DSimulator(mechanism, nx=200, L=0.02)

    print("\n求解火焰结构...")
    result = flame.solve_steady_flame(T_u=300, T_b=2000, max_iter=2000)

    print(f"  火焰温度范围: {np.min(result['T']):.1f} K - {np.max(result['T']):.1f} K")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 温度分布
    axes[0].plot(result['x']*1000, result['T'], 'r-', linewidth=2)
    axes[0].set_xlabel('Position (mm)')
    axes[0].set_ylabel('Temperature (K)')
    axes[0].set_title('Flame Temperature Profile')
    axes[0].grid(True, alpha=0.3)

    # 物种分布
    for i, name in enumerate(mechanism.species_names):
        axes[1].plot(result['x']*1000, result['Y'][:, i], linewidth=2, label=name)
    axes[1].set_xlabel('Position (mm)')
    axes[1].set_ylabel('Mass Fraction')
    axes[1].set_title('Species Distribution')
    axes[1].legend()
    axes[1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case4_flame_structure.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case4_flame_structure.png")
    plt.close()

    return result

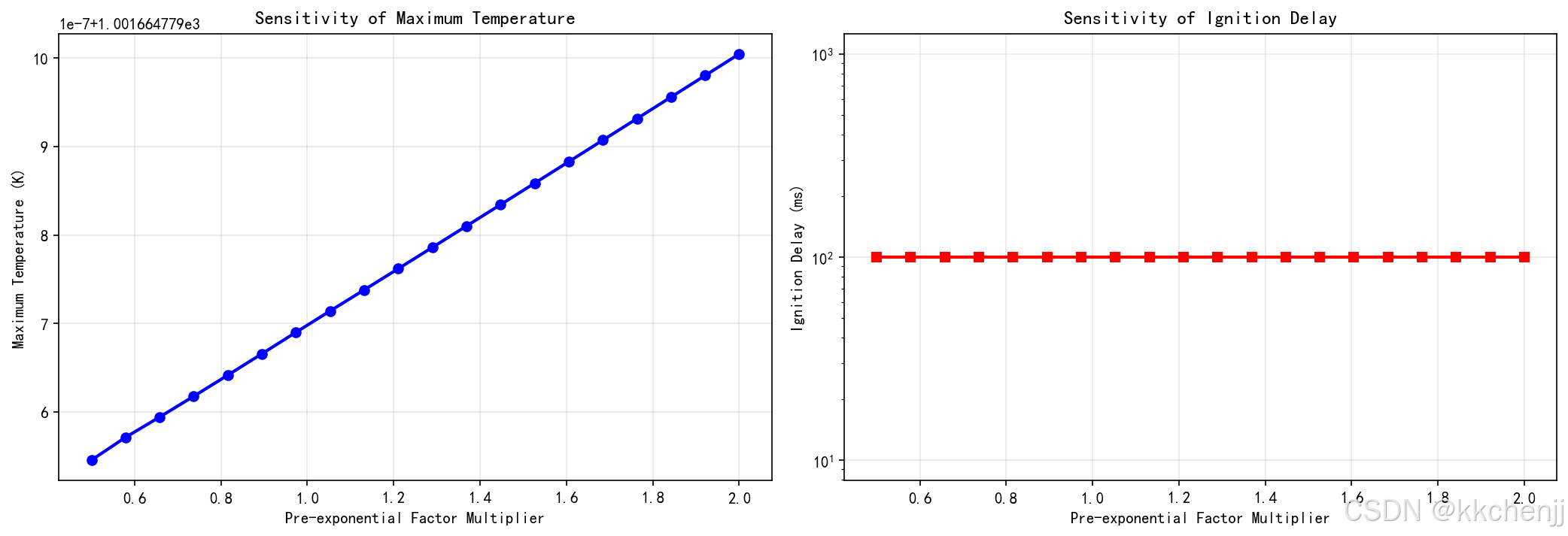

def case5_sensitivity_analysis():
    """案例5: 敏感性分析"""
    print("\n" + "="*60)
    print("案例5: 敏感性分析")
    print("="*60)

    mechanism = ReactionMechanism('simple')

    # 基准计算
    Y0 = np.array([1.0, 0.0])
    T0 = 1000.0

    print("\n进行敏感性分析...")

    # 改变指前因子，观察对最高温度的影响
    A_factors = np.linspace(0.5, 2.0, 20)
    T_max_values = []
    t_ignition_values = []

    for factor in A_factors:
        # 修改指前因子
        mechanism.reactions[0]['A'] = 1.0e10 * factor

        # 求解
        radiation = RadiationModel('optically_thin')
        solver = CoupledSolver(mechanism, radiation, dt=1e-4)
        result = solver.solve_with_splitting(Y0, T0, t_end=0.1, splitting_type='coupled')

        T_max = np.max(result['T'])
        T_max_values.append(T_max)

        # 估算点火延迟（温度上升100K的时间）
        ignition_idx = np.where(result['T'] > T0 + 100)[0]
        if len(ignition_idx) > 0:
            t_ignition = result['t'][ignition_idx[0]] * 1000  # ms
        else:
            t_ignition = 100.0
        t_ignition_values.append(t_ignition)

    # 恢复原始值
    mechanism.reactions[0]['A'] = 1.0e10

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 最高温度敏感性
    axes[0].plot(A_factors, T_max_values, 'bo-', linewidth=2, markersize=6)
    axes[0].set_xlabel('Pre-exponential Factor Multiplier')
    axes[0].set_ylabel('Maximum Temperature (K)')
    axes[0].set_title('Sensitivity of Maximum Temperature')
    axes[0].grid(True, alpha=0.3)

    # 点火延迟敏感性
    axes[1].semilogy(A_factors, t_ignition_values, 'rs-', linewidth=2, markersize=6)
    axes[1].set_xlabel('Pre-exponential Factor Multiplier')
    axes[1].set_ylabel('Ignition Delay (ms)')
    axes[1].set_title('Sensitivity of Ignition Delay')
    axes[1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case5_sensitivity_analysis.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case5_sensitivity_analysis.png")
    plt.close()

    return A_factors, T_max_values, t_ignition_values

def case6_coupling_comparison():
    """案例6: 不同耦合策略对比"""
    print("\n" + "="*60)
    print("案例6: 不同耦合策略对比")
    print("="*60)

    mechanism = ReactionMechanism('simple')
    Y0 = np.array([1.0, 0.0])
    T0 = 1000.0

    radiation = RadiationModel('optically_thin')

    # 不同时间步长
    dt_values = [1e-4, 5e-5, 2e-5, 1e-5]

    results_sequential = {}
    results_coupled = {}

    for dt in dt_values:
        print(f"\n时间步长 dt = {dt:.1e} s...")

        solver = CoupledSolver(mechanism, radiation, dt=dt)

        # 顺序分裂
        t0 = time.time()
        result_seq = solver.solve_with_splitting(Y0, T0, t_end=0.05, splitting_type='sequential')
        time_seq = time.time() - t0
        results_sequential[dt] = (result_seq, time_seq)

        # 全耦合
        t0 = time.time()
        result_coupled = solver.solve_with_splitting(Y0, T0, t_end=0.05, splitting_type='coupled')
        time_coupled = time.time() - t0
        results_coupled[dt] = (result_coupled, time_coupled)

    # 可视化

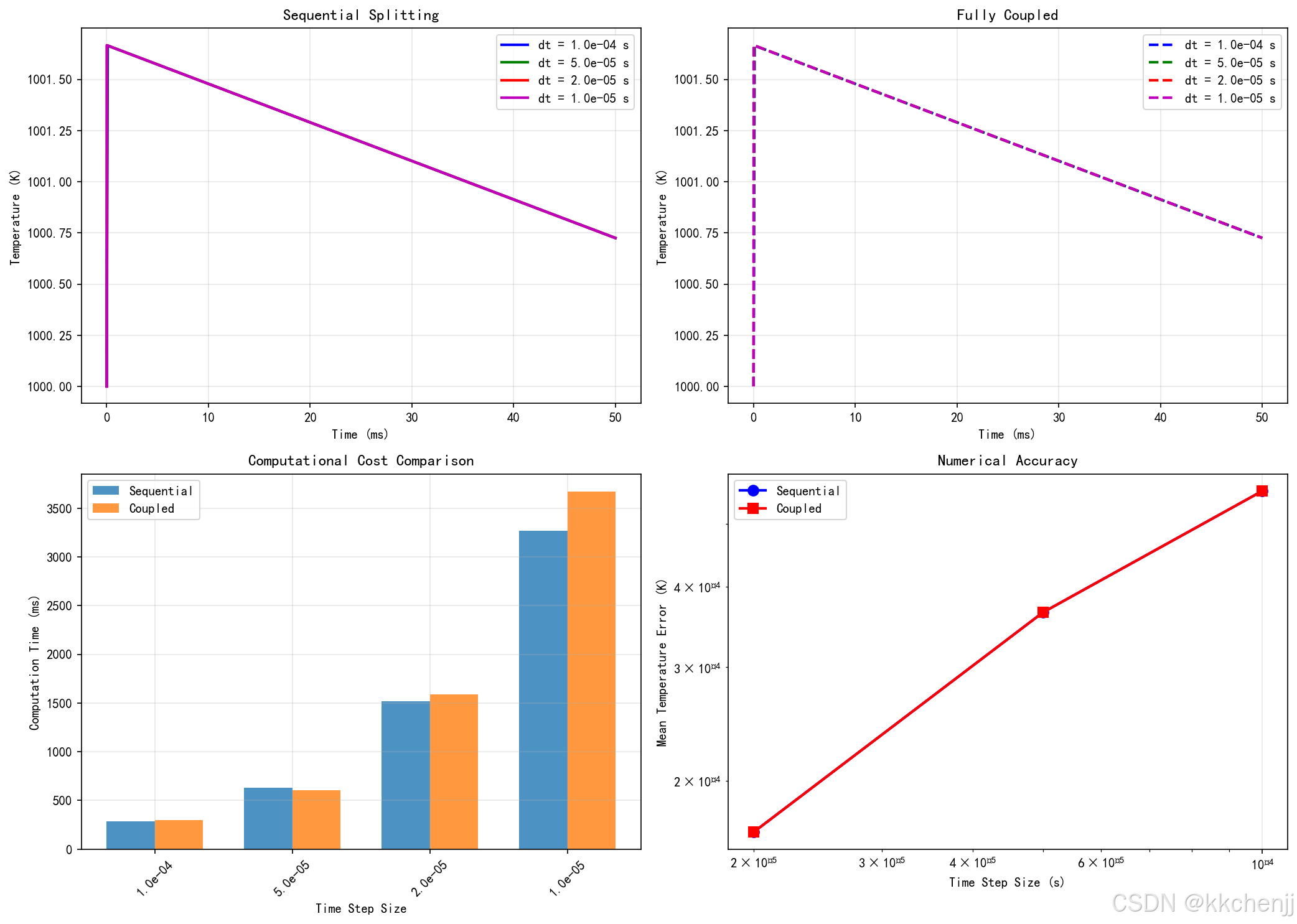

    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    colors = ['b', 'g', 'r', 'm']

    for i, dt in enumerate(dt_values):
        result_seq, _ = results_sequential[dt]
        result_coupled, _ = results_coupled[dt]

        label_dt = f'dt = {dt:.1e} s'

        # 顺序分裂结果
        axes[0, 0].plot(result_seq['t']*1000, result_seq['T'], color=colors[i],
                        linewidth=2, linestyle='-', label=label_dt)

        # 全耦合结果
        axes[0, 1].plot(result_coupled['t']*1000, result_coupled['T'], color=colors[i],
                        linewidth=2, linestyle='--', label=label_dt)

    # 计算时间对比
    dt_list = [f'{dt:.1e}' for dt in dt_values]
    time_seq_list = [results_sequential[dt][1]*1000 for dt in dt_values]
    time_coupled_list = [results_coupled[dt][1]*1000 for dt in dt_values]

    x_pos = np.arange(len(dt_values))
    width = 0.35

    axes[1, 0].bar(x_pos - width/2, time_seq_list, width, label='Sequential', alpha=0.8)
    axes[1, 0].bar(x_pos + width/2, time_coupled_list, width, label='Coupled', alpha=0.8)
    axes[1, 0].set_xlabel('Time Step Size')
    axes[1, 0].set_ylabel('Computation Time (ms)')
    axes[1, 0].set_title('Computational Cost Comparison')
    axes[1, 0].set_xticks(x_pos)
    axes[1, 0].set_xticklabels(dt_list, rotation=45)
    axes[1, 0].legend()
    axes[1, 0].grid(True, alpha=0.3)

    # 精度对比（以最小时间步为参考，需要插值到相同时间点）
    from scipy.interpolate import interp1d

    T_ref = results_coupled[min(dt_values)][0]['T']
    t_ref = results_coupled[min(dt_values)][0]['t']

    error_seq = []
    error_coupled = []

    for dt in dt_values[:-1]:
        # 插值顺序分裂结果到参考时间点
        t_seq = results_sequential[dt][0]['t']
        T_seq = results_sequential[dt][0]['T']
        f_seq = interp1d(t_seq, T_seq, kind='linear', fill_value='extrapolate')
        T_seq_interp = f_seq(t_ref)
        error_seq.append(np.linalg.norm(T_seq_interp - T_ref) / len(T_ref))

        # 插值全耦合结果到参考时间点
        t_coup = results_coupled[dt][0]['t']
        T_coup = results_coupled[dt][0]['T']
        f_coup = interp1d(t_coup, T_coup, kind='linear', fill_value='extrapolate')
        T_coup_interp = f_coup(t_ref)
        error_coupled.append(np.linalg.norm(T_coup_interp - T_ref) / len(T_ref))

    axes[1, 1].loglog(dt_values[:-1], error_seq, 'bo-', linewidth=2, markersize=8, label='Sequential')
    axes[1, 1].loglog(dt_values[:-1], error_coupled, 'rs-', linewidth=2, markersize=8, label='Coupled')
    axes[1, 1].set_xlabel('Time Step Size (s)')
    axes[1, 1].set_ylabel('Mean Temperature Error (K)')
    axes[1, 1].set_title('Numerical Accuracy')
    axes[1, 1].legend()
    axes[1, 1].grid(True, alpha=0.3)

    axes[0, 0].set_xlabel('Time (ms)')
    axes[0, 0].set_ylabel('Temperature (K)')
    axes[0, 0].set_title('Sequential Splitting')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    axes[0, 1].set_xlabel('Time (ms)')
    axes[0, 1].set_ylabel('Temperature (K)')
    axes[0, 1].set_title('Fully Coupled')
    axes[0, 1].legend()
    axes[0, 1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case6_coupling_comparison.png', dpi=150, bbox_inches='tight')
    print("\n结果已保存到 case6_coupling_comparison.png")
    plt.close()

    return results_sequential, results_coupled

# ==================== 主程序 ====================

def main():
    """主程序"""
    print("\n" + "="*70)
    print("主题092: 辐射换热与化学反应的耦合模拟")
    print("="*70)
    print("开始运行仿真案例...\n")

    try:
        # 案例1: 简化化学反应
        result1_none, result1_on = case1_simple_reaction()

        # 案例2: 甲烷燃烧
        results2 = case2_methane_combustion()

        # 案例3: 太阳能反应器
        results3 = case3_solar_reactor()

        # 案例4: 火焰结构
        result4 = case4_flame_structure()

        # 案例5: 敏感性分析
        A_factors, T_max, t_ign = case5_sensitivity_analysis()

        # 案例6: 耦合策略对比
        results6_seq, results6_coup = case6_coupling_comparison()

        print("\n" + "="*70)
        print("所有案例运行完成!")
        print("="*70)
        print("\n生成的文件:")
        print("  - case1_simple_reaction.png")
        print("  - case2_methane_combustion.png")
        print("  - case3_solar_reactor.png")
        print("  - case4_flame_structure.png")
        print("  - case5_sensitivity_analysis.png")
        print("  - case6_coupling_comparison.png")

    except Exception as e:
        print(f"\n错误: {e}")
        import traceback
        traceback.print_exc()

if __name__ == "__main__":
    main()
