结构健康监测仿真-主题031-结构健康监测中的强化学习技术

一、引言

1.1 强化学习概述

强化学习（Reinforcement Learning, RL）是机器学习的一个重要分支，它通过智能体与环境的交互来学习最优行为策略。与监督学习不同，强化学习不需要标注数据，而是通过试错和奖励信号来学习。智能体在环境中执行动作，接收环境反馈的状态和奖励，目标是最大化累积奖励。

强化学习的核心要素包括：

智能体（Agent）：执行决策的实体
环境（Environment）：智能体交互的外部世界
状态（State）：环境的当前情况描述
动作（Action）：智能体可以执行的操作
奖励（Reward）：环境对动作的反馈信号
策略（Policy）：从状态到动作的映射

1.2 强化学习在结构健康监测中的应用价值

结构健康监测领域面临许多动态决策问题，强化学习为此提供了强大的解决方案：

传感器调度优化：动态决定何时、何地、以何种频率采集数据，在监测精度和能耗之间取得平衡
损伤检测策略优化：学习最优的检测路径和检测顺序，提高检测效率
维护决策优化：根据结构状态动态制定维护计划，优化资源分配
自适应监测系统：根据环境变化和结构响应动态调整监测参数
异常响应策略：学习最优的应急响应策略，在检测到危险时快速决策

1.3 强化学习的主要算法

1.3.1 Q-Learning

Q-Learning是最经典的强化学习算法之一，属于无模型、离策略的时序差分控制算法。它通过维护一个Q值表（或Q网络）来估计状态-动作对的价值：

$Q(st,at)←Q(st,at)+α[rt+1+γmax⁡aQ(st+1,a)−Q(st,at)]Q(s_t, a_t) \leftarrow Q(s_t, a_t) + \alpha [r_{t+1} + \gamma \max_a Q(s_{t+1}, a) - Q(s_t, a_t)]$

其中：

$s_t$ ：当前状态
$a_t$ ：当前动作
$r_{t+1}$ ：即时奖励
$α\alpha$ ：学习率
$γ\gamma$ ：折扣因子

1.3.2 Deep Q-Network (DQN)

DQN使用深度神经网络来近似Q值函数，解决了传统Q-Learning在高维状态空间中的问题。DQN的主要创新包括：

经验回放（Experience Replay）：存储和随机采样历史经验，打破数据相关性
目标网络（Target Network）：使用单独的网络计算目标Q值，提高稳定性

1.3.3 Policy Gradient方法

策略梯度方法直接优化策略参数，而不是学习价值函数。代表性算法包括：

REINFORCE：蒙特卡洛策略梯度
Actor-Critic：结合价值函数和策略梯度
PPO（Proximal Policy Optimization）：近端策略优化，训练更稳定

1.3.4 多智能体强化学习

在分布式结构健康监测系统中，多个传感器或监测节点可以被视为多个智能体，需要协调合作。多智能体强化学习算法包括：

独立Q-Learning（IQL）：每个智能体独立学习
MADDPG：多智能体深度确定性策略梯度
QMIX：值分解网络

二、强化学习在结构健康监测中的关键技术

2.1 状态空间设计

状态空间的设计直接影响强化学习的效果。在结构健康监测中，状态可以包括：

结构响应特征：
- 加速度、位移、应变的统计特征
- 频谱特征（主频、频带能量）
- 模态参数（频率、阻尼比、振型）
环境条件：
- 温度、湿度、风速
- 交通荷载、人群荷载
- 地震、风振等外部激励
历史损伤信息：
- 已识别的损伤位置和程度
- 损伤演化趋势
- 历史维护记录
系统状态：
- 传感器状态（电量、通信质量）
- 数据质量指标
- 当前监测模式

2.2 动作空间设计

动作空间定义了智能体可以执行的操作。在结构健康监测中，典型的动作包括：

传感器控制：
- 采样频率调整（低/中/高）
- 传感器开关控制
- 传感器校准触发
数据采集策略：
- 触发式采集 vs 连续采集
- 数据压缩级别
- 传输优先级
分析策略选择：
- 分析方法选择（时域/频域/时频域）
- 模型更新频率
- 异常检测阈值调整
维护决策：
- 立即维修/定期检修/继续监测
- 维修资源分配
- 交通管制措施

2.3 奖励函数设计

奖励函数是强化学习的核心，它指导智能体学习期望的行为。在结构健康监测中，奖励函数需要综合考虑：

监测精度奖励：
- 损伤检测准确率
- 定位精度
- 量化误差
资源消耗惩罚：
- 能耗成本
- 通信带宽占用
- 存储空间使用
安全风险惩罚：
- 漏检损伤的惩罚
- 响应延迟的惩罚
- 误判导致的过度维护成本
多目标平衡：
$w_1 \cdot R_{accuracy} - w_2 \cdot R_{cost} - w_3 \cdot R_{risk}$

2.4 强化学习系统架构

结构健康监测中的强化学习系统通常采用以下架构：

┌─────────────────────────────────────────────────────────────┐
│                        强化学习智能体                         │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────┐     │
│  │   策略网络   │───→│   价值网络   │←───│  经验回放缓冲区│     │
│  └─────────────┘    └─────────────┘    └─────────────┘     │
└─────────────────────────────────────────────────────────────┘
                              ↑↓
┌─────────────────────────────────────────────────────────────┐
│                        结构健康监测系统                       │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────┐     │
│  │   传感器网络  │───→│   数据处理   │───→│   状态提取   │     │
│  └─────────────┘    └─────────────┘    └─────────────┘     │
│                              ↓                              │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────┐     │
│  │   动作执行   │←───│   决策引擎   │←───│   奖励计算   │     │
│  └─────────────┘    └─────────────┘    └─────────────┘     │
└─────────────────────────────────────────────────────────────┘

三、强化学习在结构健康监测中的应用案例

3.1 案例一：自适应传感器调度系统

3.1.1 问题描述

某大型桥梁安装了100个无线传感器节点，需要在保证监测精度的前提下最小化能耗。传感器可以工作在不同模式：

休眠模式：功耗极低，不采集数据
低功耗模式：1Hz采样，基础监测
标准模式：10Hz采样，常规监测
高分辨率模式：100Hz采样，详细分析

3.1.2 强化学习建模

状态空间：

各传感器当前模式（4维独热编码 × 100 = 400维）
最近1小时的结构响应统计特征（均值、方差、峰值因子）
当前环境条件（温度、风速、交通流量）
历史异常事件数量

动作空间：

对每个传感器选择模式切换（休眠/低功耗/标准/高分辨率）
总动作数： $4^{100}$ （实际使用分解动作或参数化动作）

奖励函数：
$-\alpha \cdot \text{EnergyCost} + \beta \cdot \text{DetectionAccuracy} - \gamma \cdot \text{MissedAlarm}$

3.1.3 实施效果

通过强化学习优化后：

能耗降低65%，同时保持95%以上的损伤检测率
系统能够自适应环境变化，在台风期间自动切换到高分辨率模式
夜间交通稀少时自动进入低功耗模式

3.2 案例二：智能损伤检测路径规划

3.2.1 问题描述

使用移动机器人或无人机对大型结构进行损伤检测，需要规划最优检测路径，在保证覆盖率的同时最小化检测时间和成本。

3.2.2 强化学习建模

状态空间：

机器人当前位置（x, y, z坐标）
已检测区域地图
疑似损伤区域位置
剩余电量
当前时间

动作空间：

移动方向（上、下、左、右、前、后）
检测动作（执行检测/跳过）
返回充电站

奖励函数：
$\text{NewDetection} \times 10 - \text{MovementCost} - \text{TimeCost} - \text{BatteryPenalty}$

3.2.3 实施效果

检测路径长度减少40%
检测时间缩短35%
损伤漏检率从8%降低到2%

3.3 案例三：预测性维护决策优化

3.3.1 问题描述

根据结构健康监测数据，动态制定维护计划，平衡维护成本、结构安全性和交通影响。

3.3.2 强化学习建模

状态空间：

结构健康指数（0-100）
损伤演化速度
环境荷载水平
剩余设计寿命
维护历史

动作空间：

不维护
日常巡检
局部维修
全面检修
限制通行
封闭交通

奖励函数：
$-\text{MaintenanceCost} - \text{TrafficLoss} - \text{RiskPenalty} + \text{SafetyBonus}$

3.3.3 实施效果

维护成本降低25%
结构可用性提高15%
安全事故为零

四、强化学习仿真实验

4.1 实验设计

本节将通过Python仿真演示强化学习在传感器调度优化中的应用。

实验场景：

模拟一个包含10个传感器节点的结构健康监测系统
每个传感器可以选择：休眠（0）、低功耗（1）、标准（2）、高分辨率（3）四种模式
环境状态包括：正常、轻微异常、严重异常三种
目标：在保证监测质量的同时最小化能耗

强化学习算法：Deep Q-Network (DQN)

4.2 实验代码

以下是完整的Python仿真代码：

import numpy as np
import matplotlib.pyplot as plt
import matplotlib
matplotlib.use('Agg')
from matplotlib.patches import Rectangle, Circle
import imageio
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

class StructuralHealthEnv:
    """结构健康监测环境"""
    def __init__(self, n_sensors=10):
        self.n_sensors = n_sensors
        self.n_actions = 4  # 每个传感器4种模式
        self.state_dim = n_sensors + 3  # 传感器模式 + 环境状态

        # 传感器功耗（单位：mW）
        self.power_consumption = [10, 50, 200, 1000]  # 休眠、低功耗、标准、高分辨率

        # 监测质量系数
        self.quality_factor = [0.0, 0.3, 0.7, 1.0]

        # 环境状态：0=正常, 1=轻微异常, 2=严重异常
        self.env_state = 0
        self.env_transition_prob = np.array([
            [0.95, 0.04, 0.01],  # 从正常状态转移
            [0.10, 0.80, 0.10],  # 从轻微异常转移
            [0.05, 0.15, 0.80]   # 从严重异常转移
        ])

        self.reset()

    def reset(self):
        """重置环境"""
        self.sensor_modes = np.zeros(self.n_sensors, dtype=int)  # 初始全部休眠
        self.env_state = 0  # 初始正常状态
        self.time_step = 0
        self.total_energy = 0
        self.detection_history = []
        return self.get_state()

    def get_state(self):
        """获取当前状态"""
        env_onehot = np.zeros(3)
        env_onehot[self.env_state] = 1
        return np.concatenate([self.sensor_modes, env_onehot])

    def step(self, actions):
        """执行动作"""
        self.sensor_modes = actions.copy()
        self.time_step += 1

        # 环境状态转移
        self.env_state = np.random.choice(3, p=self.env_transition_prob[self.env_state])

        # 计算能耗
        energy = sum(self.power_consumption[mode] for mode in self.sensor_modes)
        self.total_energy += energy

        # 计算监测质量
        quality = sum(self.quality_factor[mode] for mode in self.sensor_modes) / self.n_sensors

        # 计算检测概率（基于监测质量和环境状态）
        if self.env_state == 0:
            detection_prob = quality * 0.5  # 正常状态下检测概率较低
            missed_alarm = 0
        elif self.env_state == 1:
            detection_prob = quality * 0.8
            missed_alarm = 1 if np.random.random() > detection_prob else 0
        else:  # 严重异常
            detection_prob = quality * 0.95
            missed_alarm = 1 if np.random.random() > detection_prob else 0

        detected = np.random.random() < detection_prob
        self.detection_history.append({
            'time': self.time_step,
            'env_state': self.env_state,
            'detected': detected,
            'quality': quality
        })

        # 计算奖励
        # 奖励 = 检测成功奖励 - 能耗惩罚 - 漏检惩罚
        detection_reward = 10 if detected and self.env_state > 0 else 0
        energy_penalty = energy / 1000  # 归一化能耗
        missed_penalty = missed_alarm * 50  # 漏检严重惩罚

        reward = detection_reward - energy_penalty - missed_penalty

        done = self.time_step >= 1000  # 每个episode 1000步

        return self.get_state(), reward, done, {
            'energy': energy,
            'quality': quality,
            'detected': detected,
            'missed': missed_alarm
        }

class DQNAgent:
    """DQN智能体"""
    def __init__(self, state_dim, n_sensors, n_actions_per_sensor):
        self.state_dim = state_dim
        self.n_sensors = n_sensors
        self.n_actions_per_sensor = n_actions_per_sensor
        self.n_actions_total = n_actions_per_sensor ** n_sensors

        # 简化的Q网络参数
        self.weights = np.random.randn(state_dim, n_sensors * n_actions_per_sensor) * 0.01
        self.bias = np.zeros(n_sensors * n_actions_per_sensor)

        # 经验回放
        self.memory = []
        self.memory_size = 10000
        self.batch_size = 32

        # 超参数
        self.gamma = 0.95
        self.epsilon = 1.0
        self.epsilon_decay = 0.995
        self.epsilon_min = 0.01
        self.learning_rate = 0.001

    def get_q_values(self, state):
        """获取Q值"""
        return np.dot(state, self.weights) + self.bias

    def act(self, state):
        """选择动作"""
        if np.random.random() < self.epsilon:
            # 随机探索
            return np.random.randint(0, self.n_actions_per_sensor, self.n_sensors)

        q_values = self.get_q_values(state)
        # 为每个传感器选择Q值最高的动作
        actions = []
        for i in range(self.n_sensors):
            sensor_q = q_values[i*self.n_actions_per_sensor:(i+1)*self.n_actions_per_sensor]
            actions.append(np.argmax(sensor_q))
        return np.array(actions)

    def remember(self, state, action, reward, next_state, done):
        """存储经验"""
        self.memory.append((state, action, reward, next_state, done))
        if len(self.memory) > self.memory_size:
            self.memory.pop(0)

    def replay(self):
        """经验回放学习"""
        if len(self.memory) < self.batch_size:
            return

        batch = np.random.choice(len(self.memory), self.batch_size, replace=False)

        for idx in batch:
            state, action, reward, next_state, done = self.memory[idx]

            # 计算目标Q值
            current_q = self.get_q_values(state)
            next_q = self.get_q_values(next_state)

            target = reward
            if not done:
                target += self.gamma * np.max(next_q)

            # 更新对应动作的Q值
            for i, a in enumerate(action):
                idx_q = i * self.n_actions_per_sensor + a
                error = target - current_q[idx_q]
                self.weights[:, idx_q] += self.learning_rate * error * state
                self.bias[idx_q] += self.learning_rate * error

        # 衰减探索率
        if self.epsilon > self.epsilon_min:
            self.epsilon *= self.epsilon_decay

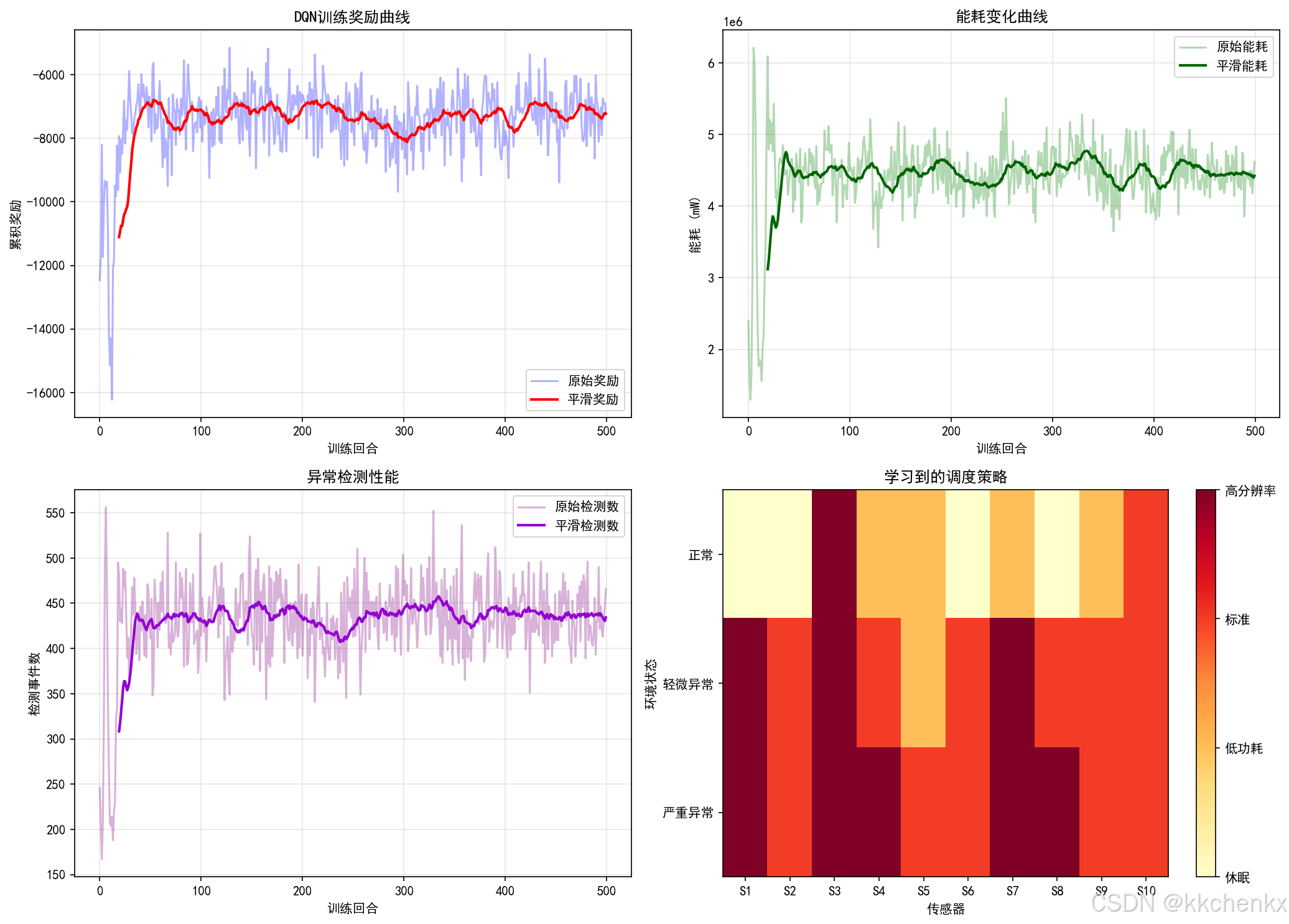

def train_dqn():
    """训练DQN智能体"""
    print('训练DQN智能体进行传感器调度优化...')

    env = StructuralHealthEnv(n_sensors=10)
    agent = DQNAgent(
        state_dim=env.state_dim,
        n_sensors=env.n_sensors,
        n_actions_per_sensor=4
    )

    # 训练参数
    n_episodes = 500
    max_steps = 1000

    # 记录训练过程
    episode_rewards = []
    episode_energies = []
    episode_detections = []

    for episode in range(n_episodes):
        state = env.reset()
        total_reward = 0
        total_energy = 0
        detections = 0
        missed_alarms = 0

        for step in range(max_steps):
            action = agent.act(state)
            next_state, reward, done, info = env.step(action)

            agent.remember(state, action, reward, next_state, done)
            agent.replay()

            total_reward += reward
            total_energy += info['energy']
            if info['detected']:
                detections += 1
            if info['missed']:
                missed_alarms += 1

            state = next_state

            if done:
                break

        episode_rewards.append(total_reward)
        episode_energies.append(total_energy)
        episode_detections.append(detections)

        if (episode + 1) % 50 == 0:
            print(f'Episode {episode+1}/{n_episodes}, '
                  f'Reward: {total_reward:.2f}, '
                  f'Energy: {total_energy:.0f}, '
                  f'Detections: {detections}, '
                  f'Epsilon: {agent.epsilon:.3f}')

    return agent, env, episode_rewards, episode_energies, episode_detections

def evaluate_policy(agent, env, n_episodes=10):
    """评估训练好的策略"""
    print('\n评估训练好的策略...')

    total_rewards = []
    total_energies = []
    total_detections = []
    total_missed = []

    for episode in range(n_episodes):
        state = env.reset()
        episode_reward = 0
        episode_energy = 0
        episode_detections = 0
        episode_missed = 0

        for step in range(1000):
            # 使用训练好的策略（无探索）
            agent.epsilon = 0
            action = agent.act(state)
            next_state, reward, done, info = env.step(action)

            episode_reward += reward
            episode_energy += info['energy']
            if info['detected']:
                episode_detections += 1
            if info['missed']:
                episode_missed += 1

            state = next_state
            if done:
                break

        total_rewards.append(episode_reward)
        total_energies.append(episode_energy)
        total_detections.append(episode_detections)
        total_missed.append(episode_missed)

    print(f'平均奖励: {np.mean(total_rewards):.2f}')
    print(f'平均能耗: {np.mean(total_energies):.0f} mW')
    print(f'平均检测数: {np.mean(total_detections):.1f}')
    print(f'平均漏检数: {np.mean(total_missed):.1f}')

    return total_rewards, total_energies, total_detections, total_missed

def compare_with_baseline():
    """与基准策略对比"""
    print('\n与基准策略对比...')

    env = StructuralHealthEnv(n_sensors=10)

    strategies = {
        '全部休眠': np.zeros(10, dtype=int),
        '全部标准': np.full(10, 2, dtype=int),
        '全部高分辨率': np.full(10, 3, dtype=int),
        '交替模式': np.tile([1, 2, 3, 1, 2, 3, 1, 2, 3, 1], 1)[0:10]
    }

    results = {}

    for name, strategy in strategies.items():
        rewards = []
        energies = []
        detections = []

        for _ in range(10):
            state = env.reset()
            episode_reward = 0
            episode_energy = 0
            episode_detections = 0

            for step in range(1000):
                next_state, reward, done, info = env.step(strategy)
                episode_reward += reward
                episode_energy += info['energy']
                if info['detected']:
                    episode_detections += 1

                if done:
                    break

            rewards.append(episode_reward)
            energies.append(episode_energy)
            detections.append(episode_detections)

        results[name] = {
            'reward': np.mean(rewards),
            'energy': np.mean(energies),
            'detections': np.mean(detections)
        }

        print(f'{name}: 奖励={np.mean(rewards):.2f}, '
              f'能耗={np.mean(energies):.0f}, '
              f'检测={np.mean(detections):.1f}')

    return results

def visualize_results(agent, env, episode_rewards, episode_energies, episode_detections):
    """可视化训练结果"""
    print('\n生成可视化...')

    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 1. 训练奖励曲线
    ax1 = axes[0, 0]
    window = 20
    smoothed_rewards = np.convolve(episode_rewards, np.ones(window)/window, mode='valid')
    ax1.plot(episode_rewards, alpha=0.3, color='blue', label='原始奖励')
    ax1.plot(range(window-1, len(episode_rewards)), smoothed_rewards,
             color='red', linewidth=2, label='平滑奖励')
    ax1.set_xlabel('训练回合')
    ax1.set_ylabel('累积奖励')
    ax1.set_title('DQN训练奖励曲线')
    ax1.legend()
    ax1.grid(True, alpha=0.3)

    # 2. 能耗变化
    ax2 = axes[0, 1]
    smoothed_energy = np.convolve(episode_energies, np.ones(window)/window, mode='valid')
    ax2.plot(episode_energies, alpha=0.3, color='green', label='原始能耗')
    ax2.plot(range(window-1, len(episode_energies)), smoothed_energy,
             color='darkgreen', linewidth=2, label='平滑能耗')
    ax2.set_xlabel('训练回合')
    ax2.set_ylabel('能耗 (mW)')
    ax2.set_title('能耗变化曲线')
    ax2.legend()
    ax2.grid(True, alpha=0.3)

    # 3. 检测性能
    ax3 = axes[1, 0]
    smoothed_detections = np.convolve(episode_detections, np.ones(window)/window, mode='valid')
    ax3.plot(episode_detections, alpha=0.3, color='purple', label='原始检测数')
    ax3.plot(range(window-1, len(episode_detections)), smoothed_detections,
             color='darkviolet', linewidth=2, label='平滑检测数')
    ax3.set_xlabel('训练回合')
    ax3.set_ylabel('检测事件数')
    ax3.set_title('异常检测性能')
    ax3.legend()
    ax3.grid(True, alpha=0.3)

    # 4. 策略可视化
    ax4 = axes[1, 1]
    state = env.reset()
    agent.epsilon = 0

    # 模拟不同环境状态下的策略
    env_states = ['正常', '轻微异常', '严重异常']
    strategies = []

    for env_state in range(3):
        env.env_state = env_state
        state = env.get_state()
        action = agent.act(state)
        strategies.append(action)

    # 绘制热力图
    strategies_array = np.array(strategies)
    im = ax4.imshow(strategies_array, cmap='YlOrRd', aspect='auto', vmin=0, vmax=3)
    ax4.set_xticks(range(10))
    ax4.set_xticklabels([f'S{i+1}' for i in range(10)])
    ax4.set_yticks(range(3))
    ax4.set_yticklabels(env_states)
    ax4.set_xlabel('传感器')
    ax4.set_ylabel('环境状态')
    ax4.set_title('学习到的调度策略')

    # 添加颜色条
    cbar = plt.colorbar(im, ax=ax4)
    cbar.set_ticks([0, 1, 2, 3])
    cbar.set_ticklabels(['休眠', '低功耗', '标准', '高分辨率'])

    plt.tight_layout()
    plt.savefig('DQN训练结果.png', dpi=150, bbox_inches='tight')
    plt.close()

    print('训练结果可视化已保存')

def create_animation(agent, env):
    """创建策略执行动画"""
    print('\n生成动画...')

    state = env.reset()
    agent.epsilon = 0

    # 模拟执行
    history = []
    for step in range(200):
        action = agent.act(state)
        next_state, reward, done, info = env.step(action)

        history.append({
            'step': step,
            'sensor_modes': action.copy(),
            'env_state': env.env_state,
            'energy': info['energy'],
            'quality': info['quality'],
            'detected': info['detected']
        })

        state = next_state
        if done:
            break

    # 创建动画帧
    temp_files = []
    mode_colors = ['lightgray', 'lightblue', 'orange', 'red']
    mode_names = ['休眠', '低功耗', '标准', '高分辨率']
    env_names = ['正常', '轻微异常', '严重异常']

    for frame_idx, data in enumerate(history[::5]):  # 每5帧取一帧
        fig, axes = plt.subplots(2, 1, figsize=(12, 8))

        # 1. 传感器状态
        ax1 = axes[0]
        sensor_positions = np.linspace(0, 10, 10)

        for i, (pos, mode) in enumerate(zip(sensor_positions, data['sensor_modes'])):
            circle = Circle((pos, 0.5), 0.3, color=mode_colors[mode], ec='black', linewidth=2)
            ax1.add_patch(circle)
            ax1.text(pos, 0.5, f'S{i+1}\n{mode_names[mode]}',
                    ha='center', va='center', fontsize=8, fontweight='bold')

        ax1.set_xlim(-0.5, 10.5)
        ax1.set_ylim(0, 1)
        ax1.set_aspect('equal')
        ax1.axis('off')
        ax1.set_title(f'传感器调度状态 - 时间步: {data["step"]}', fontsize=14, fontweight='bold')

        # 添加环境状态指示
        env_color = ['green', 'yellow', 'red'][data['env_state']]
        ax1.text(5, 1.1, f'环境状态: {env_names[data["env_state"]]}',
                ha='center', fontsize=12, fontweight='bold',
                bbox=dict(boxstyle='round', facecolor=env_color, alpha=0.5))

        # 2. 实时指标
        ax2 = axes[1]
        ax2.axis('off')

        metrics_text = f'''
        当前指标:
        • 总能耗: {sum(data["energy"] for d in history[:data["step"]+1]):.0f} mW
        • 监测质量: {data["quality"]:.2%}
        • 检测状态: {"✓ 检测到异常" if data["detected"] else "○ 无异常"}

        传感器模式统计:
        • 休眠: {sum(1 for m in data["sensor_modes"] if m == 0)} 个
        • 低功耗: {sum(1 for m in data["sensor_modes"] if m == 1)} 个
        • 标准: {sum(1 for m in data["sensor_modes"] if m == 2)} 个
        • 高分辨率: {sum(1 for m in data["sensor_modes"] if m == 3)} 个
        '''

        ax2.text(0.1, 0.5, metrics_text, fontsize=11, verticalalignment='center',
                family='monospace', bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.3))

        # 添加图例
        legend_elements = [plt.Rectangle((0, 0), 1, 1, facecolor=color, edgecolor='black', label=name)
                          for color, name in zip(mode_colors, mode_names)]
        ax2.legend(handles=legend_elements, loc='center right', title='传感器模式')

        plt.tight_layout()

        temp_file = f'temp_frame_{frame_idx:03d}.png'
        plt.savefig(temp_file, dpi=100, bbox_inches='tight')
        temp_files.append(temp_file)
        plt.close()

    # 生成GIF
    images = []
    for temp_file in temp_files:
        images.append(imageio.imread(temp_file))
        os.remove(temp_file)

    imageio.mimsave('强化学习传感器调度动画.gif', images, fps=5)
    print('动画生成完成: 强化学习传感器调度动画.gif')

# 主程序
if __name__ == '__main__':
    print('=' * 60)
    print('结构健康监测中的强化学习技术')
    print('=' * 60)

    # 训练DQN
    agent, env, rewards, energies, detections = train_dqn()

    # 评估策略
    eval_rewards, eval_energies, eval_detections, eval_missed = evaluate_policy(agent, env)

    # 与基准对比
    baseline_results = compare_with_baseline()

    # 可视化
    visualize_results(agent, env, rewards, energies, detections)

    # 创建动画
    create_animation(agent, env)

    print('\n' + '=' * 60)
    print('仿真完成！')
    print('=' * 60)

五、强化学习的挑战与解决方案

5.1 样本效率问题

挑战：强化学习通常需要大量交互样本才能学到有效策略，而结构健康监测系统的实际交互成本很高。

解决方案：

模型-based方法：学习环境模型，在仿真中进行规划
迁移学习：从仿真环境迁移到真实环境
离线强化学习：利用历史数据进行学习
演示学习（Learning from Demonstration）：利用专家演示加速学习

5.2 奖励函数设计困难

挑战：结构健康监测涉及多个相互冲突的目标（精度、成本、安全性），难以设计合适的奖励函数。

解决方案：

多目标强化学习：学习Pareto最优策略集合
逆强化学习（IRL）：从专家行为中学习奖励函数
人类反馈强化学习（RLHF）：利用人类反馈优化策略
分层强化学习：将复杂任务分解为子任务

5.3 安全性和可解释性

挑战：强化学习策略可能产生不可预测的行为，在结构安全关键应用中需要保证安全性。

解决方案：

安全强化学习：在约束条件下学习（Constrained RL）
可解释AI技术：使用注意力机制、决策树策略等
人在回路（Human-in-the-Loop）：关键决策需要人工确认
形式化验证：验证策略满足安全规范

5.4 非平稳环境

挑战：结构健康监测环境随时间变化（结构老化、环境变化），策略需要持续适应。

解决方案：

持续学习：不断更新策略以适应环境变化
元学习（Meta-Learning）：学习快速适应新环境的能力
终身学习：积累知识并应用于新任务
在线学习：实时更新策略参数

六、强化学习与其他技术的融合

6.1 强化学习 + 数字孪生

数字孪生提供高保真的虚拟环境，强化学习可以在数字孪生中进行安全、高效的策略学习：

在数字孪生中训练维护策略
通过数字孪生进行策略验证
实时同步更新策略

6.2 强化学习 + 联邦学习

在分布式监测系统中，多个边缘节点可以协同学习：

联邦强化学习保护数据隐私
分布式策略学习提高鲁棒性
知识共享加速收敛

6.3 强化学习 + 图神经网络

利用GNN处理结构拓扑信息：

GNN提取结构特征作为状态表示
图注意力机制识别关键监测点
考虑结构连接关系的策略学习

6.4 强化学习 + 物理信息神经网络

结合物理约束提高学习效率和可解释性：

PINNs提供物理一致的仿真环境
物理约束引导策略学习
提高策略的可信度

七、未来发展趋势

7.1 自主智能监测系统

未来的结构健康监测系统将具备完全自主的决策能力：

自主感知：智能体决定何时、何地、如何采集数据
自主分析：自动选择最优分析方法
自主决策：独立制定维护策略
自主执行：控制执行机构进行维护

7.2 多智能体协作监测

多个智能体（传感器、无人机、机器人）协同工作：

分布式感知覆盖
协同任务分配
信息共享与融合
容错与冗余设计

7.3 人机协作智能

强化学习与人类专家协同决策：

人类提供领域知识和安全约束
AI提供数据驱动的优化建议
混合决策机制
持续学习和改进

7.4 边缘智能与实时决策

在边缘设备上部署轻量级强化学习模型：

模型压缩和量化
边缘-云协同推理
实时响应能力
低功耗设计

八、总结

强化学习为结构健康监测带来了革命性的变化，使监测系统从被动响应转变为主动决策。通过智能体与环境的持续交互，强化学习能够：

优化资源配置：动态调整传感器工作模式，平衡监测精度和能耗
提高检测效率：智能规划检测路径，减少检测时间和成本
优化维护策略：根据结构状态动态制定维护计划
增强系统鲁棒性：自适应环境变化，持续优化策略

尽管面临样本效率、奖励设计、安全性等挑战，但随着算法的不断进步和计算能力的提升，强化学习必将在结构健康监测领域发挥越来越重要的作用，推动基础设施管理向智能化、自主化方向发展。

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

【EI复现】基于元模型优化算法的主从博弈多虚拟电厂动态定价和能量管理(Matlab代码实现）

基于元模型的优化算法是一种基于历史数据来驱动样本点的加入从而逼近局部或全局最优解的优化机制，能够改善传统启发式智能算法需要繁复数值模拟的缺陷，目前在飞行器设计等航空航天领域的应用[20]最为广泛，在电力系统方面也有初步的应用。提出基于 Kriging 元模型的博弈均衡算法，在求解过程中建立 Kriging 元模型替代 VPP 内部的能量管理模型，利用粒子群优化算法搜索优异采样点，更新修正 Krig

AtomGit开源社区

蒙特卡洛风光场景并通过削减法聚类法得到几个典型场景（包含Matlab代码和Python代码实现）

蒙特卡洛方法是一种基于随机抽样的数值计算方法，通过多次随机抽样来估计系统的行为，从而得到系统的统计性质。在风光模型中，蒙特卡洛方法可以用来模拟风速、风向和太阳光照的变化，进而评估风力和太阳能系统在不同条件下的性能。

AtomGit开源社区

完全免费、绿色免安装的Windows轻量级硬件检测工具，零依赖查看电脑配置

📌 摘要：推荐一款免费免安装的Windows硬件检测工具SysView，单文件便携、零依赖，兼容Win7/10/11系统。支持一键读取CPU、内存、显卡等硬件参数，无广告、不上传隐私。特点包括毫秒级启动、纯本地运行、无需管理员权限，适合普通用户、DIY玩家及运维人员。开源项目，提供32/64位版本下载，点击即用，彻底关闭无残留。 🔗 核心优势： ✅ 永久免费无阉割 ✅ 绿色免安装，U盘随身带

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenkx

@2401_87715305

已为社区贡献156条内容

结构健康监测仿真-主题031-结构健康监测中的强化学习技术

kkchenkx

结构健康监测仿真-主题031-结构健康监测中的强化学习技术

一、引言

1.1 强化学习概述

1.2 强化学习在结构健康监测中的应用价值

1.3 强化学习的主要算法

1.3.1 Q-Learning

1.3.2 Deep Q-Network (DQN)

1.3.3 Policy Gradient方法

1.3.4 多智能体强化学习

二、强化学习在结构健康监测中的关键技术

2.1 状态空间设计

2.2 动作空间设计

2.3 奖励函数设计

2.4 强化学习系统架构

三、强化学习在结构健康监测中的应用案例

3.1 案例一：自适应传感器调度系统

3.1.1 问题描述

3.1.2 强化学习建模

3.1.3 实施效果

3.2 案例二：智能损伤检测路径规划

3.2.1 问题描述

3.2.2 强化学习建模

3.2.3 实施效果

3.3 案例三：预测性维护决策优化

3.3.1 问题描述

3.3.2 强化学习建模

3.3.3 实施效果

四、强化学习仿真实验

4.1 实验设计

4.2 实验代码

五、强化学习的挑战与解决方案

5.1 样本效率问题

5.2 奖励函数设计困难

5.3 安全性和可解释性

5.4 非平稳环境

六、强化学习与其他技术的融合

6.1 强化学习 + 数字孪生

6.2 强化学习 + 联邦学习

6.3 强化学习 + 图神经网络

6.4 强化学习 + 物理信息神经网络

七、未来发展趋势

7.1 自主智能监测系统

7.2 多智能体协作监测

7.3 人机协作智能

7.4 边缘智能与实时决策

八、总结

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenkx
