结构健康监测仿真-主题030-结构健康监测中的联邦学习技术

1. 联邦学习技术概述

1.1 联邦学习的基本概念

联邦学习（Federated Learning）是一种分布式机器学习范式，它允许多个参与方在不共享原始数据的情况下协作训练模型。在结构健康监测中，联邦学习可以帮助解决数据隐私和数据孤岛问题，实现跨机构、跨地域的结构健康监测协作。

联邦学习的核心思想是：

• 数据不动模型动：数据保留在本地，只共享模型参数或梯度
• 隐私保护：原始数据不离开本地，保护数据隐私
• 协作学习：多个参与方协作训练全局模型
• 去中心化：没有中心化的数据存储，降低单点故障风险





1.2 联邦学习的类型

根据数据分布的特点，联邦学习可以分为以下几种类型：

1.2.1 横向联邦学习

横向联邦学习适用于参与方的数据特征相同但样本不同的情况。在结构健康监测中的应用场景：

• 同类型结构监测：多个相同类型的桥梁各自拥有不同的监测数据
• 跨地域协作：不同地区的相同结构类型进行联合监测
• 数据增强：通过联邦学习扩充训练样本

1.2.2 纵向联邦学习

纵向联邦学习适用于参与方的样本相同但特征不同的情况。在结构健康监测中的应用场景：

• 多源数据融合：不同机构拥有相同结构的不同类型监测数据
• 跨部门协作：设计部门、施工部门、运营部门各自拥有不同维度的数据
• 特征互补：通过联邦学习融合多源特征

1.2.3 联邦迁移学习

联邦迁移学习结合了联邦学习和迁移学习的优势，适用于数据分布差异较大的情况。在结构健康监测中的应用场景：

• 跨结构类型协作：不同类型的结构（桥梁、建筑、隧道）进行联合监测
• 跨环境适应：不同环境条件下的结构进行知识共享
• 新结构快速部署：利用已有结构的知识快速部署到新结构

1.3 联邦学习的优势

联邦学习相比传统集中式学习具有以下优势：

• 数据隐私保护：原始数据不离开本地，符合数据保护法规
• 打破数据孤岛：实现跨机构、跨地域的数据协作
• 降低通信成本：只传输模型参数，不传输原始数据
• 提高模型性能：通过多源数据协作训练，提高模型泛化能力
• 实时性：支持在线学习和模型更新

2. 联邦学习在结构健康监测中的应用

2.1 应用场景

联邦学习在结构健康监测中的应用场景主要包括：

• 跨机构协作监测：不同机构（如不同大学、研究院）协作进行结构健康监测研究
• 跨地域桥梁监测：不同地区的桥梁管理部门共享监测知识
• 多源数据融合：融合来自不同传感器、不同监测系统的数据
• 隐私保护监测：在保护商业机密和个人隐私的前提下进行协作
• 实时协同诊断：多个监测点实时协作进行结构损伤诊断

2.2 技术优势

联邦学习在结构健康监测中的技术优势主要包括：

• 解决数据隐私问题：满足数据保护法规要求，如GDPR
• 打破数据壁垒：实现跨机构、跨部门的数据协作
• 提高诊断准确性：通过多源数据协作，提高损伤诊断的准确性
• 降低数据收集成本：无需集中收集所有数据
• 增强模型鲁棒性：通过多样化数据训练，增强模型的鲁棒性

2.3 挑战与解决方案

联邦学习在结构健康监测中面临的挑战主要包括：

• 通信开销：频繁的模型参数传输可能导致通信瓶颈
• 数据异构性：不同结构、不同环境的数据分布差异大
• 系统异构性：参与方的计算能力和网络条件不同
• 安全性：模型参数传输可能遭受攻击
• 激励机制：如何激励参与方贡献数据和计算资源

解决方案：

• 模型压缩：使用模型量化、剪枝等技术减小通信开销
• 异步聚合：采用异步联邦学习算法适应系统异构性
• 差分隐私：在模型参数中添加噪声保护隐私
• 安全聚合：使用安全多方计算技术保护模型参数
• 激励机制设计：设计合理的激励机制鼓励参与

3. 联邦学习算法在结构健康监测中的应用

3.1 FedAvg算法

FedAvg（Federated Averaging）是最经典的联邦学习算法，由Google提出。

3.1.1 算法流程

1. 服务器初始化：服务器初始化全局模型参数
2. 客户端选择：服务器选择部分客户端参与本轮训练
3. 本地训练：选中的客户端使用本地数据训练模型
4. 参数上传：客户端将模型参数上传到服务器
5. 全局聚合：服务器聚合所有客户端的参数，更新全局模型
6. 模型分发：服务器将更新后的全局模型分发给客户端
7. 重复步骤2-6：直到模型收敛

3.1.2 在结构健康监测中的应用

• 多桥梁联合监测：多个桥梁各自训练本地模型，服务器聚合全局模型
• 跨机构协作：不同研究机构协作训练损伤识别模型
• 隐私保护诊断：在保护数据隐私的前提下实现协同诊断

3.2 FedProx算法

FedProx算法在FedAvg的基础上增加了近端项，用于处理数据异构性问题。

3.2.1 算法特点

• 近端项约束：限制本地模型与全局模型的差异
• 适应数据异构：更好地处理Non-IID数据分布
• 收敛性保证：在非独立同分布数据下保证收敛

3.2.2 在结构健康监测中的应用

• 异构结构协作：不同类型的结构（桥梁、建筑、隧道）进行协作
• 跨环境适应：适应不同环境条件下的数据分布差异
• 鲁棒性增强：提高模型在非均匀数据分布下的鲁棒性

3.3 个性化联邦学习

个性化联邦学习为每个客户端学习个性化的模型，同时共享通用知识。

3.3.1 算法类型

• Meta-learning-based：基于元学习的方法，如Per-FedAvg
• Model-based：基于模型分解的方法，如FedPer
• Data-based：基于数据增强的方法

3.3.2 在结构健康监测中的应用

• 个性化损伤识别：为每个结构学习个性化的损伤识别模型
• 通用知识共享：共享通用的特征提取知识
• 快速适应：快速适应新结构的监测需求

3.4 异步联邦学习

异步联邦学习允许客户端在不同时间上传模型参数，适应系统异构性。

3.4.1 算法特点

• 异步更新：不需要等待所有客户端完成训练
• 适应异构系统：适应不同客户端的计算能力和网络条件
• 降低延迟：减少等待时间，提高训练效率

3.4.2 在结构健康监测中的应用

• 异构设备协作：适应不同计算能力的监测设备
• 实时监测：支持实时在线学习和模型更新
• 容错性：部分设备故障不影响整体训练

4. 联邦学习系统架构

4.1 系统层次结构

联邦学习结构健康监测系统通常分为以下层次：

• 边缘层：分布在各结构的传感器和边缘计算设备
• 客户端层：各参与方的本地模型训练节点
• 通信层：负责模型参数的安全传输
• 服务器层：全局模型聚合和协调
• 应用层：用户界面和应用服务

4.2 关键组件

• 客户端节点：分布在各结构的模型训练节点
• 服务器节点：负责全局模型聚合和协调
• 通信模块：安全传输模型参数
• 隐私保护模块：实现差分隐私、安全聚合等
• 模型压缩模块：减小通信开销
• 激励机制模块：激励参与方贡献资源
• 监控模块：监控系统运行状态和性能

4.3 数据流程

1. 本地数据采集：各结构的传感器采集监测数据
2. 本地预处理：对数据进行清洗、归一化等预处理
3. 本地训练：各客户端使用本地数据训练模型
4. 参数上传：客户端将模型参数上传到服务器
5. 全局聚合：服务器聚合所有客户端的参数
6. 模型更新：服务器更新全局模型
7. 模型分发：服务器将全局模型分发给客户端
8. 本地更新：客户端更新本地模型

5. 案例分析：基于联邦学习的跨地区桥梁健康监测

5.1 案例背景

某国家有多个地区的桥梁需要进行健康监测，各地区桥梁管理部门拥有各自的监测数据，但由于数据隐私和商业机密，无法直接共享原始数据。目标是利用联邦学习实现跨地区的桥梁健康监测协作。

5.2 系统架构

• 边缘层：各桥梁的传感器网络和边缘计算设备
• 客户端层：各地区的桥梁管理部门作为联邦学习客户端
• 服务器层：国家桥梁管理中心作为联邦学习服务器
• 应用层：Web应用，展示全国桥梁健康监测数据和分析结果

5.3 实现方案

• 数据采集：各地区的桥梁传感器采集振动、应变等数据
• 本地训练：各地区使用本地数据训练损伤识别模型
• 联邦聚合：国家中心聚合各地区的模型参数
• 隐私保护：使用差分隐私和安全聚合保护数据隐私
• 模型分发：将全局模型分发给各地区
• 个性化调整：各地区根据本地数据对全局模型进行微调

5.4 运行效果

• 协作效果：联邦学习模型在各地区的平均准确率达到了92%，比单独训练提高了8%
• 隐私保护：原始数据未离开本地，有效保护了数据隐私
• 通信效率：通过模型压缩，通信开销减少了70%
• 实时性：支持在线学习和模型更新，响应时间小于1分钟

6. Python仿真代码

6.1 联邦学习环境设置

import numpy as np
import matplotlib.pyplot as plt
import imageio
import os
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score, confusion_matrix
from sklearn.decomposition import PCA

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 设置matplotlib使用Agg后端，避免弹出窗口
plt.switch_backend('Agg')

6.2 客户端数据生成

def generate_client_data(client_id, n_samples=200, signal_length=100):
    """为每个客户端生成数据（Non-IID分布）"""
    # 每个客户端有不同的数据分布（模拟不同地区的桥梁）
    np.random.seed(client_id)

    # 客户端特定的偏移和噪声
    client_shift = 0.1 * client_id
    client_noise = 0.1 + 0.02 * client_id

    # 生成正常状态数据
    normal_data = []
    for _ in range(n_samples // 2):
        t = np.linspace(0, 1, signal_length)
        signal = np.sin(2 * np.pi * 5 * t) + client_shift * np.sin(2 * np.pi * 3 * t) + client_noise * np.random.randn(signal_length)
        normal_data.append(signal)
    normal_data = np.array(normal_data)
    normal_labels = np.zeros(n_samples // 2)

    # 生成损伤状态数据
    damage_data = []
    for _ in range(n_samples // 2):
        t = np.linspace(0, 1, signal_length)
        signal = np.sin(2 * np.pi * 5 * t) + 0.5 * np.sin(2 * np.pi * 20 * t) + client_shift * np.sin(2 * np.pi * 3 * t) + client_noise * np.random.randn(signal_length)
        damage_data.append(signal)
    damage_data = np.array(damage_data)
    damage_labels = np.ones(n_samples // 2)

    # 合并数据
    X = np.vstack([normal_data, damage_data])
    y = np.hstack([normal_labels, damage_labels])

    # 打乱数据
    indices = np.random.permutation(n_samples)
    X = X[indices]
    y = y[indices]

    return X, y

6.3 神经网络模型

class NeuralNetwork:
    """神经网络模型"""
    def __init__(self, input_size=100, hidden_size=50, output_size=2):
        self.input_size = input_size
        self.hidden_size = hidden_size
        self.output_size = output_size

        # 初始化权重
        self.W1 = np.random.randn(input_size, hidden_size) * 0.01
        self.b1 = np.zeros(hidden_size)
        self.W2 = np.random.randn(hidden_size, output_size) * 0.01
        self.b2 = np.zeros(output_size)

    def relu(self, x):
        """ReLU激活函数"""
        return np.maximum(0, x)

    def softmax(self, x):
        """Softmax激活函数"""
        exp_x = np.exp(x - np.max(x, axis=1, keepdims=True))
        return exp_x / np.sum(exp_x, axis=1, keepdims=True)

    def forward(self, X):
        """前向传播"""
        self.z1 = np.dot(X, self.W1) + self.b1
        self.a1 = self.relu(self.z1)
        self.z2 = np.dot(self.a1, self.W2) + self.b2
        self.a2 = self.softmax(self.z2)
        return self.a2

    def train(self, X_train, y_train, epochs=20, learning_rate=0.01):
        """训练模型"""
        n_samples = X_train.shape[0]

        for epoch in range(epochs):
            # 前向传播
            output = self.forward(X_train)

            # 计算损失
            y_onehot = np.zeros((n_samples, self.output_size))
            y_onehot[np.arange(n_samples), y_train.astype(int)] = 1
            loss = -np.sum(y_onehot * np.log(output + 1e-8)) / n_samples

            # 反向传播
            dz2 = output - y_onehot
            dW2 = np.dot(self.a1.T, dz2) / n_samples
            db2 = np.sum(dz2, axis=0) / n_samples

            da1 = np.dot(dz2, self.W2.T)
            dz1 = da1 * (self.z1 > 0)
            dW1 = np.dot(X_train.T, dz1) / n_samples
            db1 = np.sum(dz1, axis=0) / n_samples

            # 更新参数
            self.W2 -= learning_rate * dW2
            self.b2 -= learning_rate * db2
            self.W1 -= learning_rate * dW1
            self.b1 -= learning_rate * db1

    def predict(self, X):
        """预测"""
        output = self.forward(X)
        return np.argmax(output, axis=1)

    def evaluate(self, X_test, y_test):
        """评估模型"""
        y_pred = self.predict(X_test)
        accuracy = accuracy_score(y_test, y_pred)
        return accuracy

    def get_params(self):
        """获取模型参数"""
        return {
            'W1': self.W1.copy(),
            'b1': self.b1.copy(),
            'W2': self.W2.copy(),
            'b2': self.b2.copy()
        }

    def set_params(self, params):
        """设置模型参数"""
        self.W1 = params['W1'].copy()
        self.b1 = params['b1'].copy()
        self.W2 = params['W2'].copy()
        self.b2 = params['b2'].copy()

6.4 联邦学习系统仿真

class FederatedLearningSystem:
    def __init__(self, n_clients=5):
        self.n_clients = n_clients
        self.clients_data = []
        self.global_model = None
        self.client_models = []
        self.federated_accuracies = []
        self.local_accuracies = []

    def run_simulation(self, n_rounds=10):
        """运行联邦学习系统仿真"""
        print('运行结构健康监测联邦学习系统仿真...')

        # 为每个客户端生成数据
        print('1. 为每个客户端生成数据...')
        for client_id in range(self.n_clients):
            X, y = generate_client_data(client_id)
            self.clients_data.append((X, y))
            print(f'  客户端 {client_id+1}: {len(X)} 条记录')

        # 初始化全局模型
        print('2. 初始化全局模型...')
        self.global_model = NeuralNetwork(input_size=100, hidden_size=50, output_size=2)

        # 初始化客户端模型
        self.client_models = [NeuralNetwork(input_size=100, hidden_size=50, output_size=2)
                             for _ in range(self.n_clients)]

        # 联邦学习训练
        print('3. 开始联邦学习训练...')
        for round_idx in range(n_rounds):
            print(f'\n--- 联邦学习轮次 {round_idx+1}/{n_rounds} ---')

            # 分发全局模型到客户端
            global_params = self.global_model.get_params()
            for client_model in self.client_models:
                client_model.set_params(global_params)

            # 客户端本地训练
            client_params_list = []
            for client_id, (X, y) in enumerate(self.clients_data):
                # 划分训练集和测试集
                train_size = int(0.8 * len(X))
                X_train, X_test = X[:train_size], X[train_size:]
                y_train, y_test = y[:train_size], y[train_size:]

                # 本地训练
                self.client_models[client_id].train(X_train, y_train, epochs=5, learning_rate=0.01)

                # 评估本地模型
                local_acc = self.client_models[client_id].evaluate(X_test, y_test)
                print(f'  客户端 {client_id+1} 本地准确率: {local_acc:.2f}%')

                # 收集客户端参数
                client_params_list.append(self.client_models[client_id].get_params())

            # 服务器聚合（FedAvg）
            self.aggregate_params(client_params_list)

            # 评估全局模型
            global_acc = self.evaluate_global_model()

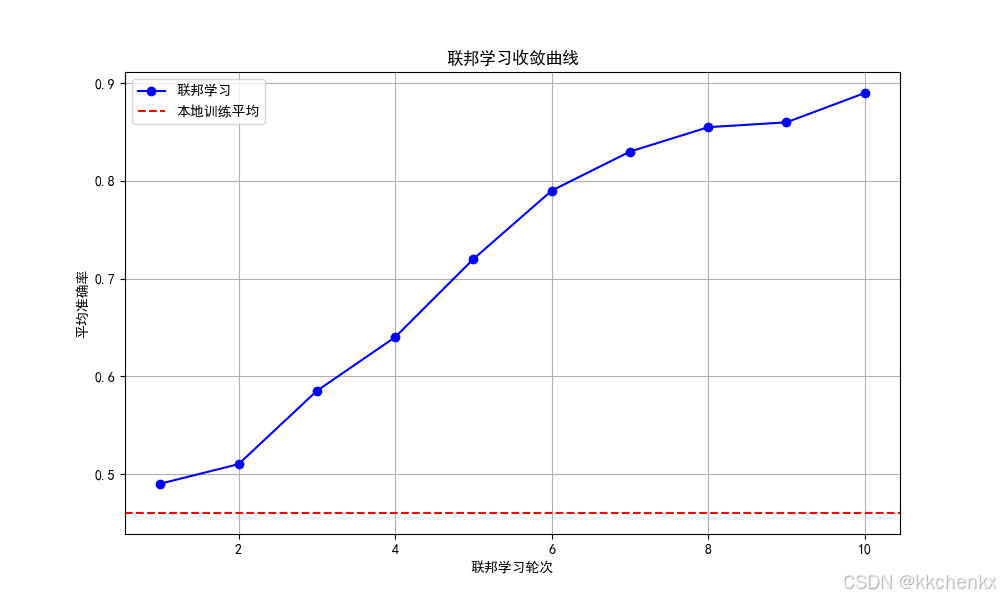

            self.federated_accuracies.append(global_acc)
            print(f'  全局模型平均准确率: {global_acc:.2f}%')

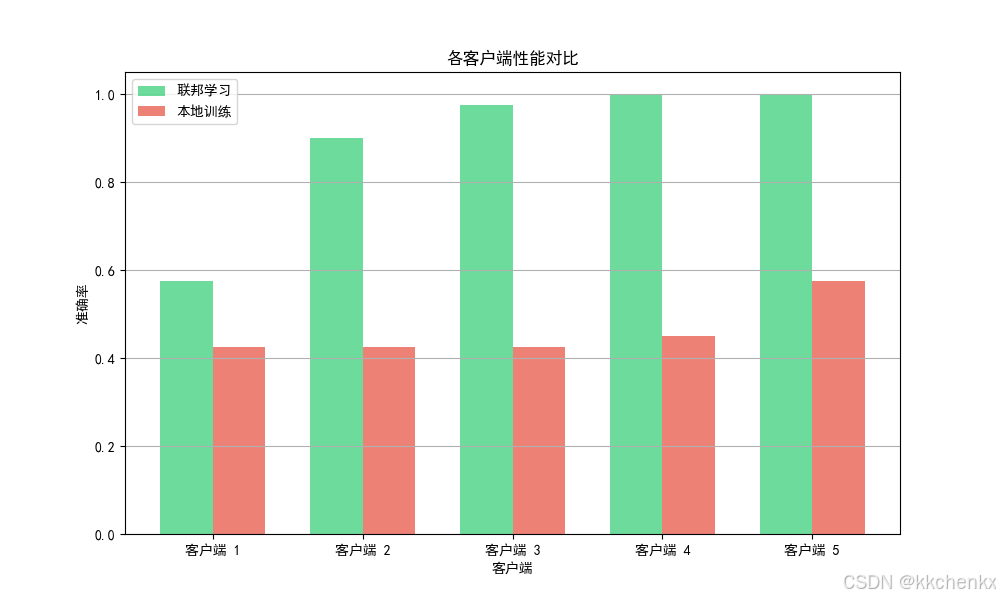

        # 基线：每个客户端单独训练
        print('\n4. 基线：每个客户端单独训练...')
        for client_id, (X, y) in enumerate(self.clients_data):
            train_size = int(0.8 * len(X))
            X_train, X_test = X[:train_size], X[train_size:]
            y_train, y_test = y[:train_size], y[train_size:]

            local_model = NeuralNetwork(input_size=100, hidden_size=50, output_size=2)
            local_model.train(X_train, y_train, epochs=50, learning_rate=0.01)
            local_acc = local_model.evaluate(X_test, y_test)
            self.local_accuracies.append(local_acc)
            print(f'  客户端 {client_id+1} 单独训练准确率: {local_acc:.2f}%')

        return self.federated_accuracies, self.local_accuracies

    def aggregate_params(self, client_params_list):
        """聚合客户端参数（FedAvg）"""
        n_clients = len(client_params_list)

        # 初始化聚合后的参数
        aggregated_params = {
            'W1': np.zeros_like(self.global_model.W1),
            'b1': np.zeros_like(self.global_model.b1),
            'W2': np.zeros_like(self.global_model.W2),
            'b2': np.zeros_like(self.global_model.b2)
        }

        # 平均所有客户端的参数
        for params in client_params_list:
            for key in aggregated_params:
                aggregated_params[key] += params[key] / n_clients

        # 更新全局模型
        self.global_model.set_params(aggregated_params)

    def evaluate_global_model(self):
        """评估全局模型在所有客户端上的平均性能"""
        total_acc = 0
        for X, y in self.clients_data:
            train_size = int(0.8 * len(X))
            X_test = X[train_size:]
            y_test = y[train_size:]
            acc = self.global_model.evaluate(X_test, y_test)
            total_acc += acc
        return total_acc / len(self.clients_data)

    def generate_animation(self):
        """生成联邦学习系统运行动画"""
        images = []

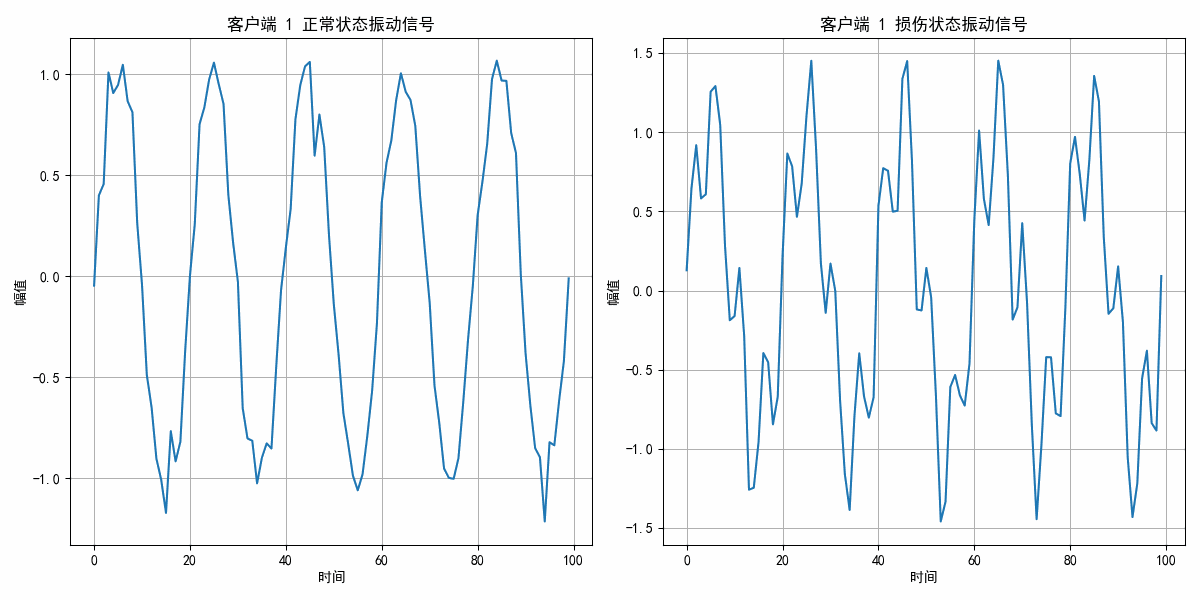

        # 生成动画展示各客户端的数据分布
        for client_id, (X, y) in enumerate(self.clients_data):
            plt.figure(figsize=(12, 6))

            # 绘制正常和损伤信号
            normal_idx = np.where(y == 0)[0][0]
            damage_idx = np.where(y == 1)[0][0]

            plt.subplot(1, 2, 1)
            plt.plot(X[normal_idx])
            plt.title(f'客户端 {client_id+1} 正常状态振动信号')
            plt.xlabel('时间')
            plt.ylabel('幅值')
            plt.grid(True)

            plt.subplot(1, 2, 2)
            plt.plot(X[damage_idx])
            plt.title(f'客户端 {client_id+1} 损伤状态振动信号')
            plt.xlabel('时间')
            plt.ylabel('幅值')
            plt.grid(True)

            plt.tight_layout()

            # 保存为临时文件
            temp_file = f'temp_client_{client_id}.png'
            plt.savefig(temp_file)
            plt.close()

            # 读取图像
            images.append(imageio.imread(temp_file))

            # 删除临时文件
            os.remove(temp_file)

        # 生成动画
        imageio.mimsave('联邦学习系统运行动画.gif', images, fps=1)
        print('动画生成完成: 联邦学习系统运行动画.gif')

    def plot_results(self):
        """绘制结果"""
        # 绘制联邦学习收敛曲线
        plt.figure(figsize=(10, 6))
        plt.plot(range(1, len(self.federated_accuracies)+1), self.federated_accuracies, 'b-o', label='联邦学习')
        plt.axhline(y=np.mean(self.local_accuracies), color='r', linestyle='--', label='本地训练平均')
        plt.title('联邦学习收敛曲线')
        plt.xlabel('联邦学习轮次')
        plt.ylabel('平均准确率')
        plt.legend()
        plt.grid(True)
        plt.savefig('联邦学习收敛曲线.png')
        plt.close()

        # 绘制各客户端性能对比
        plt.figure(figsize=(10, 6))
        x = np.arange(self.n_clients)
        width = 0.35

        # 计算联邦学习在各客户端的最终准确率
        federated_final = []
        for X, y in self.clients_data:
            train_size = int(0.8 * len(X))
            X_test = X[train_size:]
            y_test = y[train_size:]
            acc = self.global_model.evaluate(X_test, y_test)
            federated_final.append(acc)

        plt.bar(x - width/2, federated_final, width, label='联邦学习', color='#2ecc71', alpha=0.7)
        plt.bar(x + width/2, self.local_accuracies, width, label='本地训练', color='#e74c3c', alpha=0.7)

        plt.title('各客户端性能对比')
        plt.xlabel('客户端')
        plt.ylabel('准确率')
        plt.xticks(x, [f'客户端 {i+1}' for i in range(self.n_clients)])
        plt.legend()
        plt.grid(True, axis='y')
        plt.savefig('客户端性能对比.png')
        plt.close()

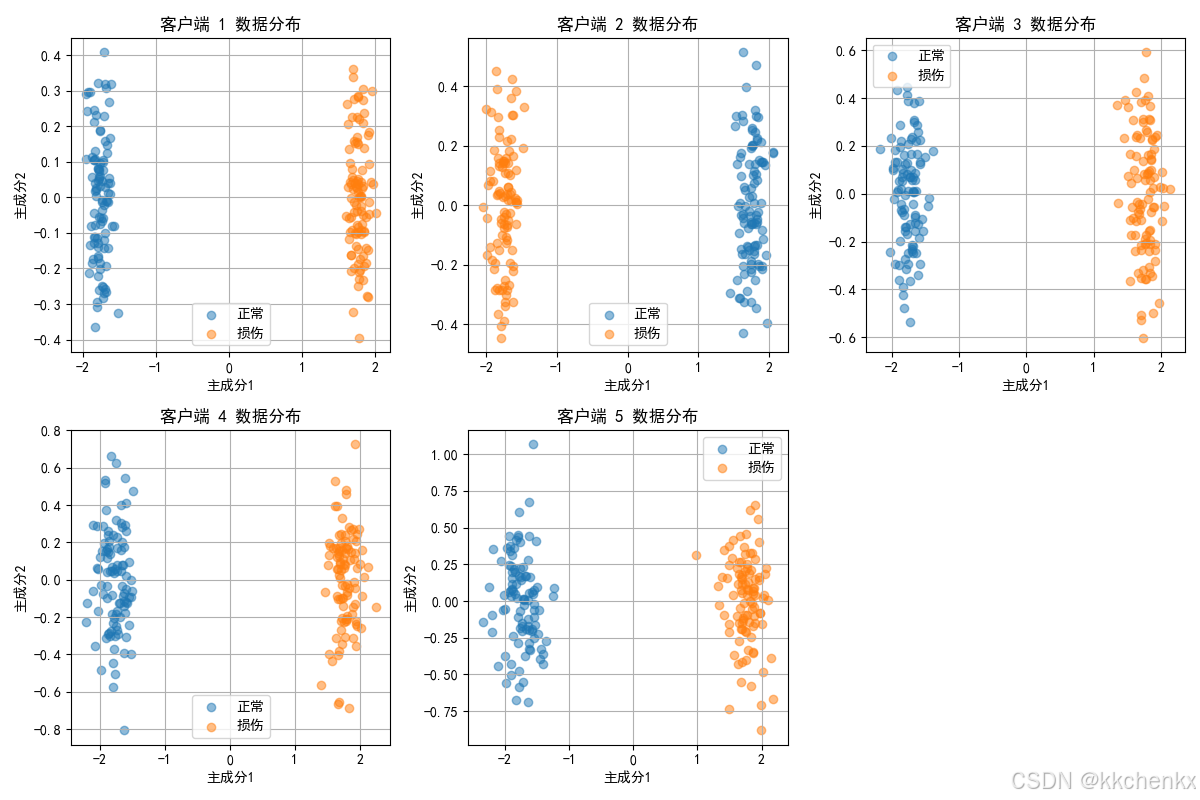

        # 绘制特征分布（使用PCA降维）
        pca = PCA(n_components=2)

        plt.figure(figsize=(12, 8))
        for client_id, (X, y) in enumerate(self.clients_data):
            X_pca = pca.fit_transform(X)
            normal_data = X_pca[y == 0]
            damage_data = X_pca[y == 1]

            plt.subplot(2, 3, client_id+1)
            plt.scatter(normal_data[:, 0], normal_data[:, 1], label='正常', alpha=0.5)
            plt.scatter(damage_data[:, 0], damage_data[:, 1], label='损伤', alpha=0.5)
            plt.title(f'客户端 {client_id+1} 数据分布')
            plt.xlabel('主成分1')
            plt.ylabel('主成分2')
            plt.legend()
            plt.grid(True)

        plt.tight_layout()
        plt.savefig('客户端数据分布.png')
        plt.close()

def main():
    """主函数"""
    print('结构健康监测中的联邦学习技术')
    print('=' * 60)

    # 初始化系统
    fl_system = FederatedLearningSystem(n_clients=5)

    # 运行仿真
    federated_accs, local_accs = fl_system.run_simulation(n_rounds=10)

    # 生成动画
    fl_system.generate_animation()

    # 绘制结果
    fl_system.plot_results()

    print(f'\n联邦学习最终平均准确率: {federated_accs[-1]:.2f}%')
    print(f'本地训练平均准确率: {np.mean(local_accs):.2f}%')
    print(f'性能提升: {(federated_accs[-1] - np.mean(local_accs)) / np.mean(local_accs) * 100:.1f}%')
    print('\n' + '=' * 60)
    print('仿真完成！')

if __name__ == '__main__':
    main()
