05. 几何体（Geometry）

1. 概述

几何体（Geometry）定义了 3D 对象的形状结构，由顶点位置、法线、UV 坐标等数据组成。Three.js 提供了大量预定义的几何体，同时也支持创建自定义几何体。

┌─────────────────────────────────────────────────────────────┐
│                      几何体体系                              │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│   BufferGeometry (核心几何体基类)                           │
│       │                                                     │
│       ├── 标准几何体                                        │
│       │   ├── BoxGeometry (立方体)                          │
│       │   ├── SphereGeometry (球体)                         │
│       │   ├── CylinderGeometry (圆柱体)                     │
│       │   ├── ConeGeometry (圆锥体)                         │
│       │   ├── TorusGeometry (圆环体)                        │
│       │   ├── TorusKnotGeometry (环形结)                    │
│       │   ├── PlaneGeometry (平面)                          │
│       │   ├── CircleGeometry (圆形)                         │
│       │   ├── RingGeometry (圆环)                           │
│       │   └── IcosahedronGeometry (二十面体)                │
│       │                                                     │
│       ├── 平面几何体                                        │
│       │   ├── ExtrudeGeometry (挤压几何体)                  │
│       │   ├── LatheGeometry (车削几何体)                    │
│       │   ├── ShapeGeometry (形状几何体)                    │
│       │   └── TextGeometry (文字几何体)                     │
│       │                                                     │
│       └── 自定义几何体                                      │
│           ├── 顶点数据                                      │
│           ├── 索引数据                                      │
│           ├── 法线数据                                      │
│           └── UV 坐标数据                                   │
│                                                             │
└─────────────────────────────────────────────────────────────┘

---

2. BufferGeometry 基类

BufferGeometry 是所有几何体的基类，用于存储顶点数据。

2.1 核心属性

const geometry = new THREE.BufferGeometry();

// 属性缓冲区
geometry.attributes.position;  // 顶点位置
geometry.attributes.normal;    // 顶点法线
geometry.attributes.uv;        // UV 坐标
geometry.attributes.color;     // 顶点颜色

// 索引
geometry.index;                // 顶点索引

// 边界框
geometry.boundingBox;          // 包围盒
geometry.boundingSphere;       // 包围球

// 组（用于多材质）
geometry.groups;               // 材质组

// 绘制范围
geometry.drawRange;            // 绘制范围 { start, count }

2.2 核心方法

// 计算法线（重要：添加顶点后必须调用）
geometry.computeVertexNormals();

// 计算边界框
geometry.computeBoundingBox();

// 计算边界球
geometry.computeBoundingSphere();

// 中心化几何体
geometry.center();

// 缩放几何体
geometry.scale(x, y, z);

// 旋转几何体
geometry.rotateX(angle);
geometry.rotateY(angle);
geometry.rotateZ(angle);

// 平移几何体
geometry.translate(x, y, z);

// 克隆几何体
const clone = geometry.clone();

// 释放内存
gometry.dispose();

// 设置属性
geometry.setAttribute(name, attribute);

// 删除属性
geometry.deleteAttribute(name);

// 是否有属性
geometry.hasAttribute(name);

---

3. 标准几何体

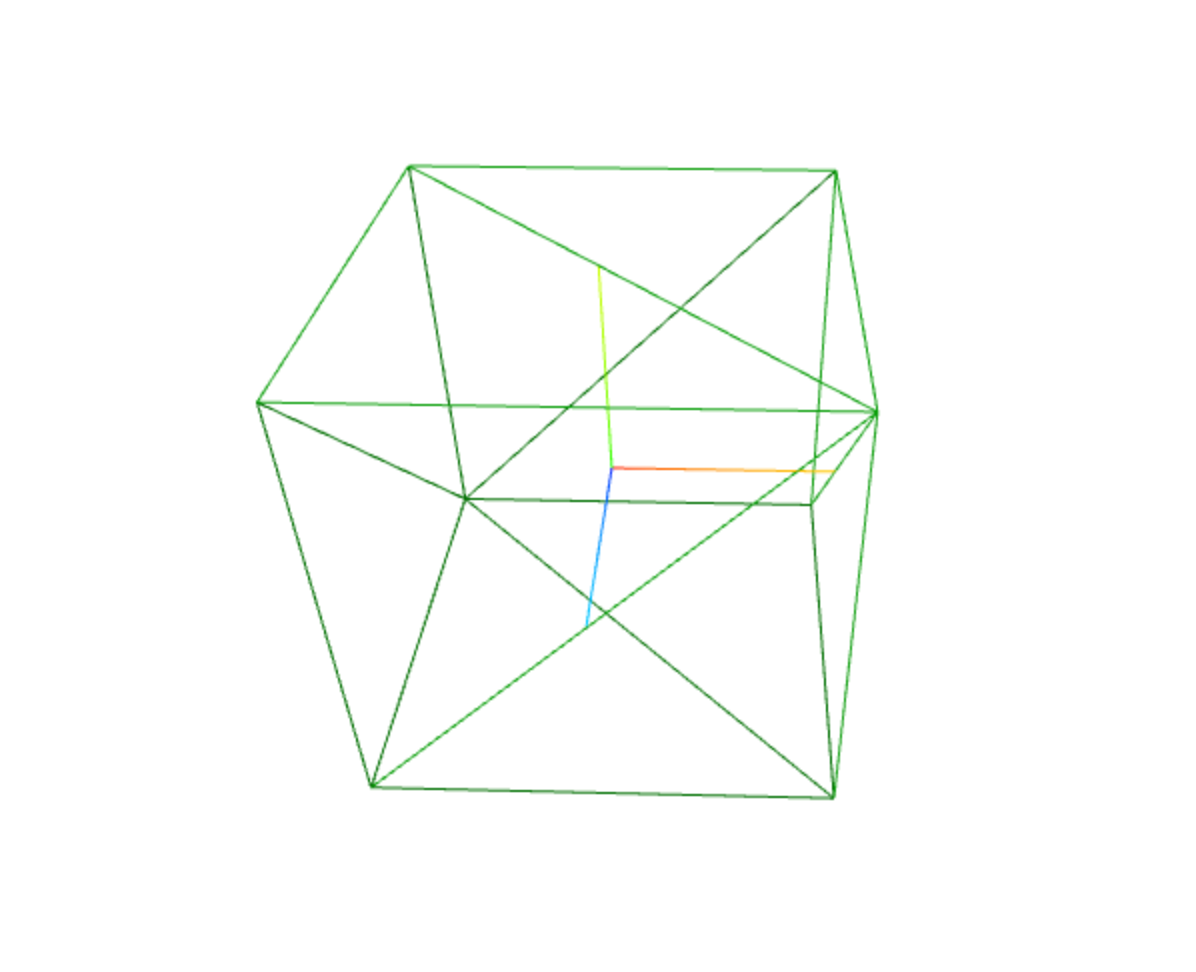

3.1 立方体（BoxGeometry）

new THREE.BoxGeometry(width, height, depth, widthSegments, heightSegments, depthSegments)

参数	说明	默认值
width	X 轴方向长度	1
height	Y 轴方向长度	1
depth	Z 轴方向长度	1
widthSegments	X 轴分段数	1
heightSegments	Y 轴分段数	1
depthSegments	Z 轴分段数	1

// 基础立方体
const boxGeometry = new THREE.BoxGeometry(1, 1, 1);

// 细分立方体（用于变形）
const subdividedBox = new THREE.BoxGeometry(2, 2, 2, 10, 10, 10);

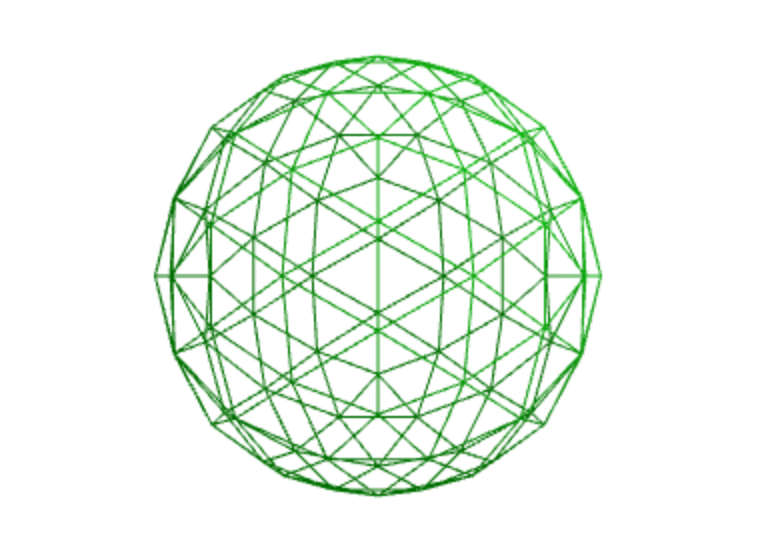

3.2 球体（SphereGeometry）

new THREE.SphereGeometry(radius, widthSegments, heightSegments, phiStart, phiLength, thetaStart, thetaLength)

参数	说明	默认值
radius	半径	1
widthSegments	经度分段数	32
heightSegments	纬度分段数	16
phiStart	经度起始角	0
phiLength	经度跨度	2π
thetaStart	纬度起始角	0
thetaLength	纬度跨度	π

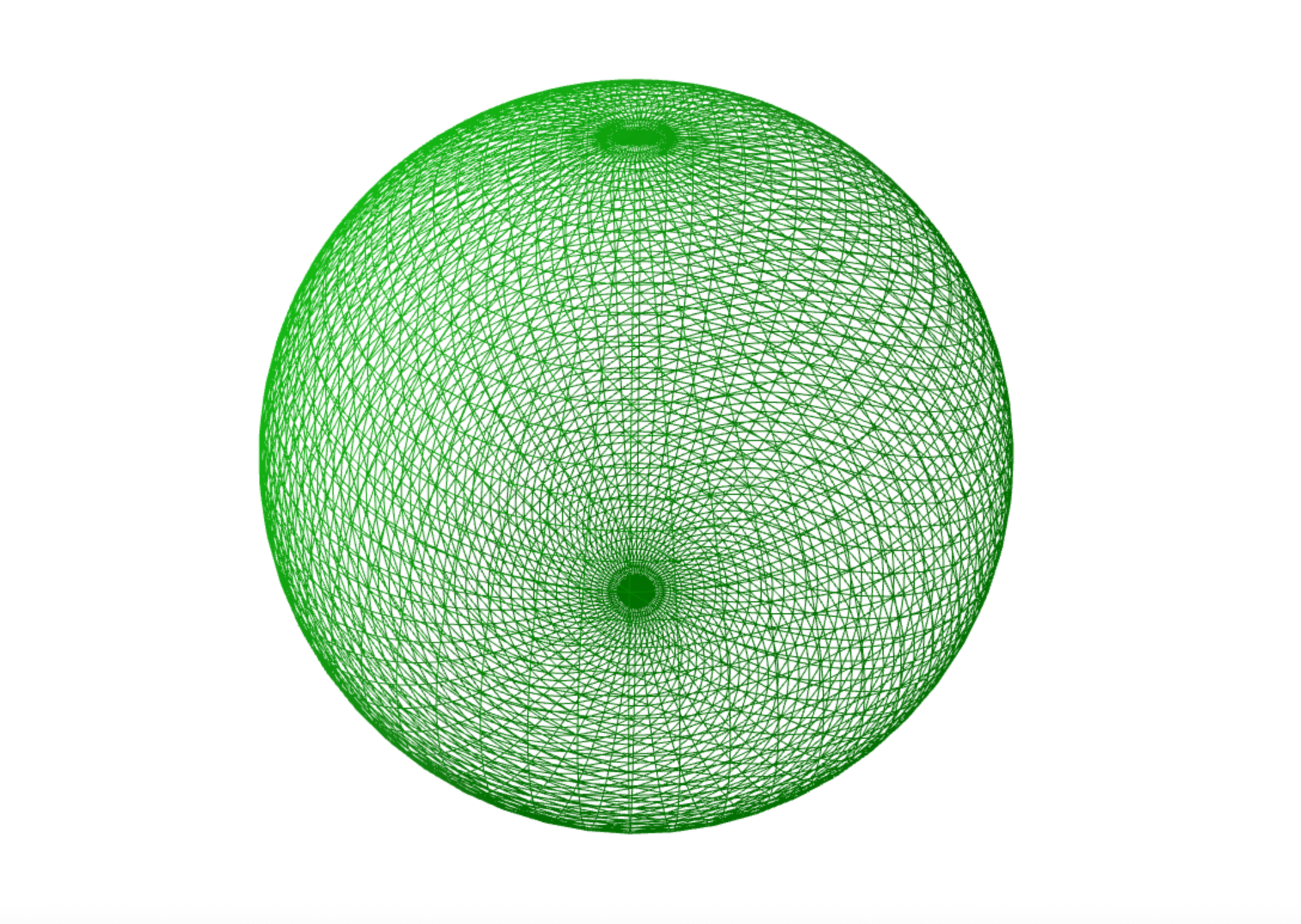

// 完整球体
const sphereGeometry = new THREE.SphereGeometry(1, 64, 64);

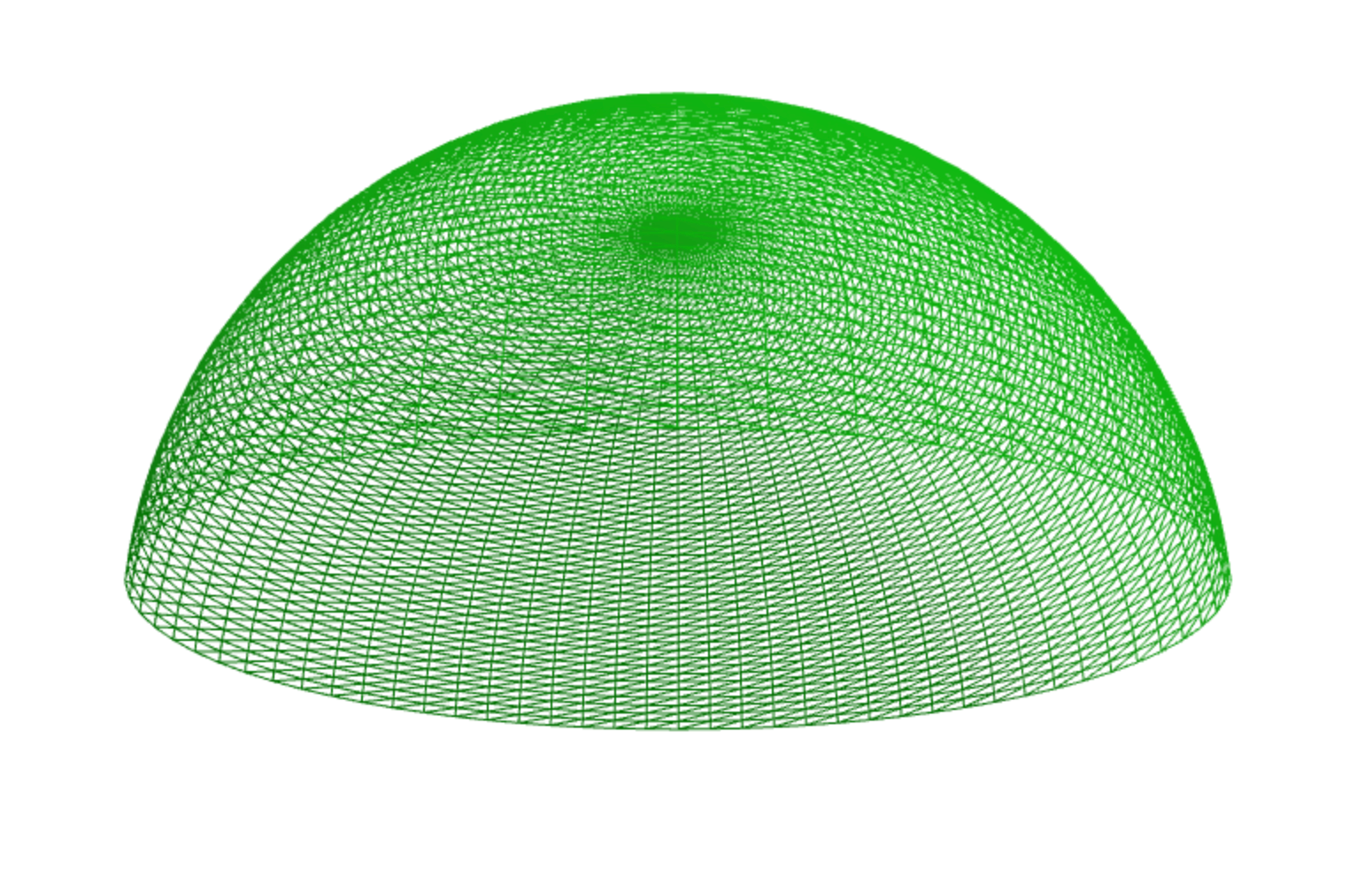

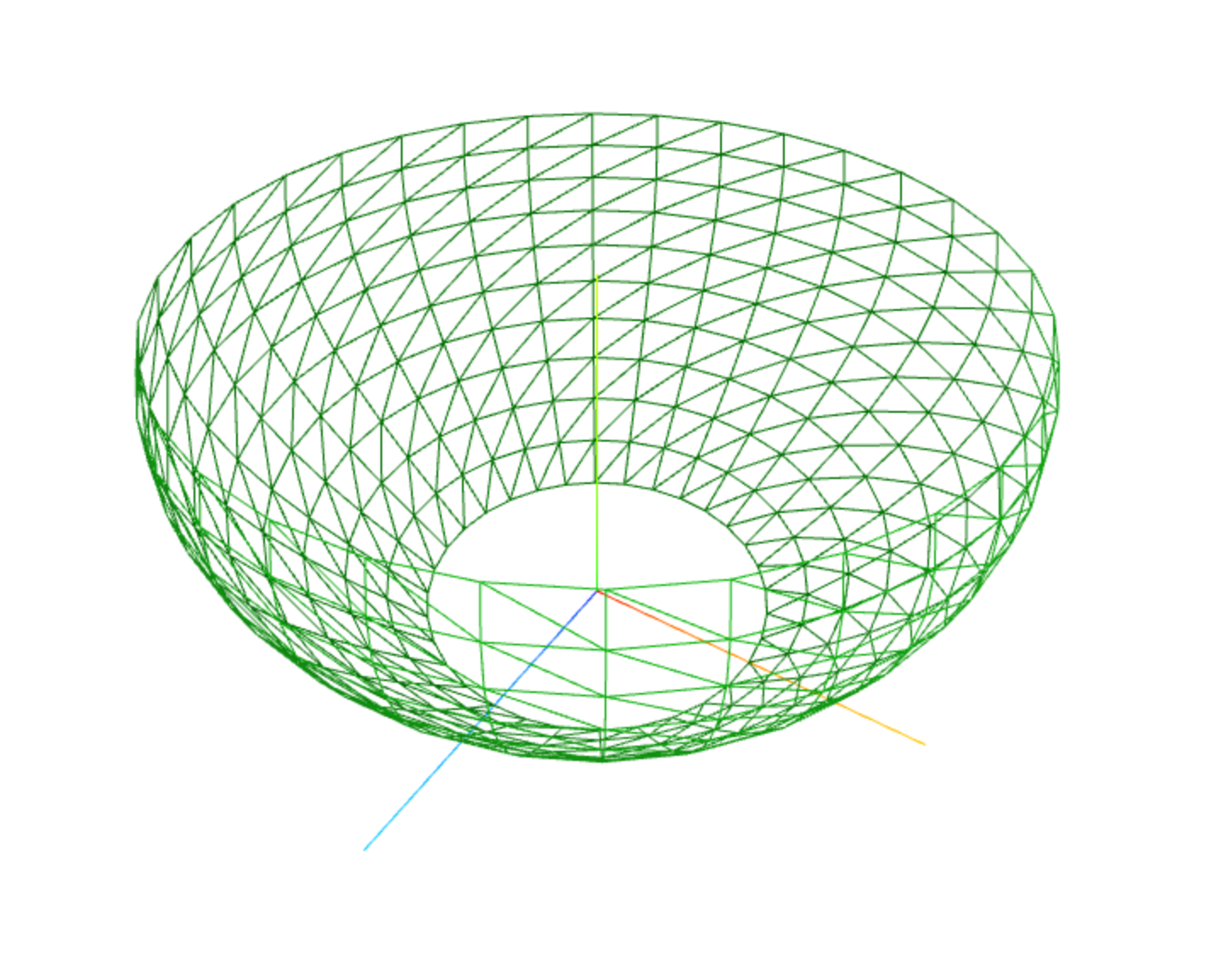

// 半球
const hemisphereGeometry = new THREE.SphereGeometry(1, 64, 64, 0, Math.PI * 2, 0, Math.PI / 2);

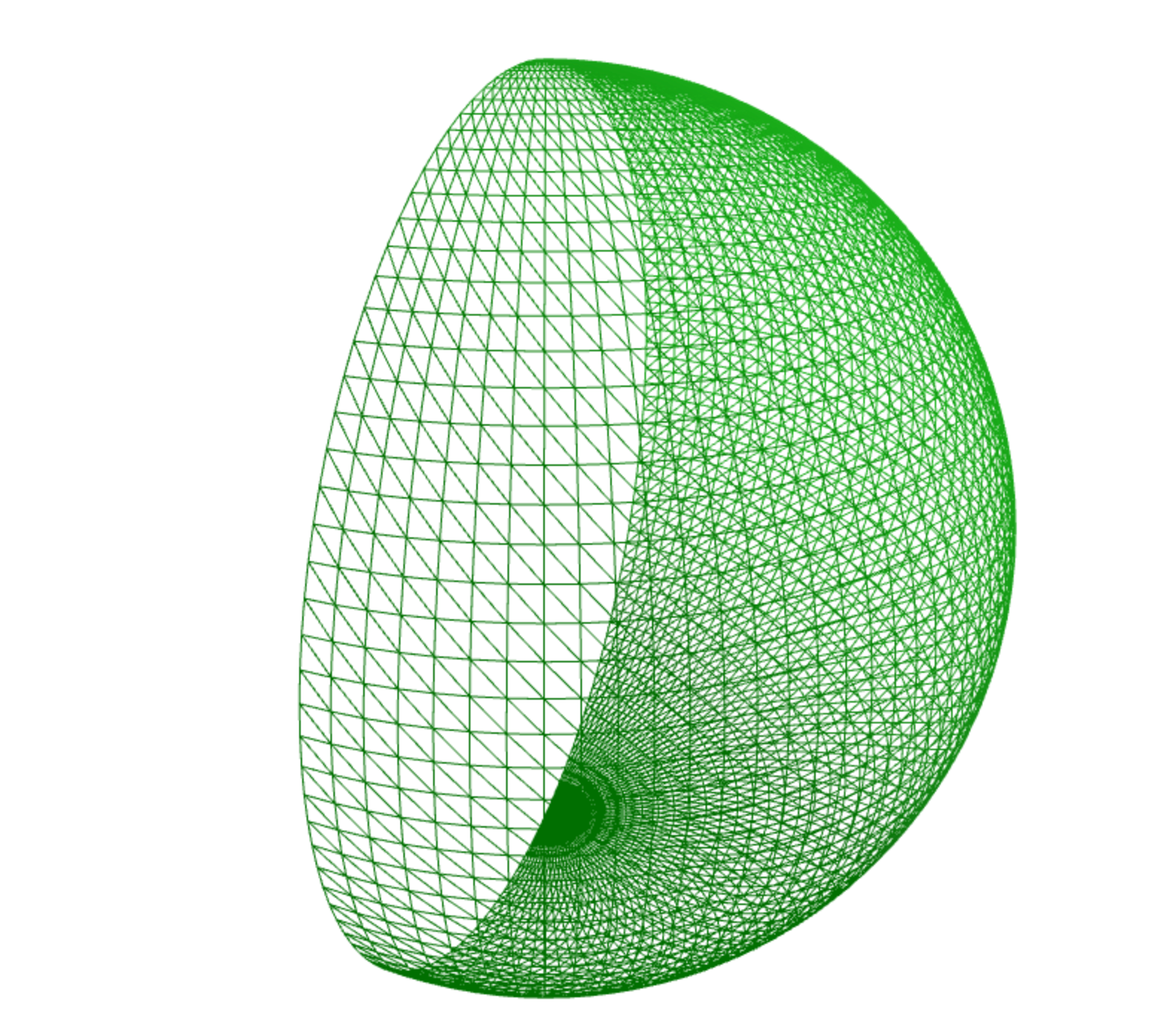

// 球体片段
const sphereSlice = new THREE.SphereGeometry(1, 64, 64, 0, Math.PI, 0, Math.PI);

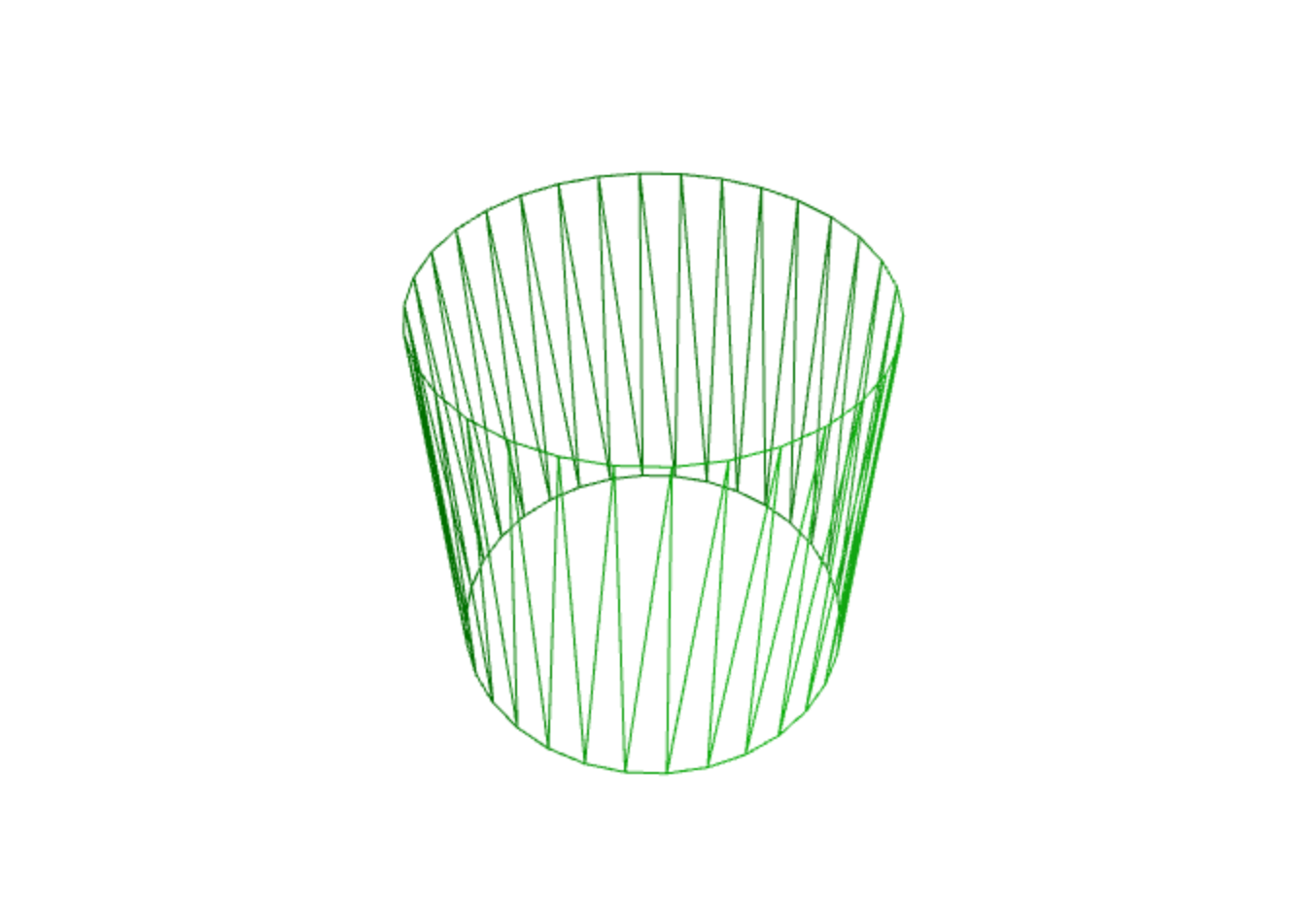

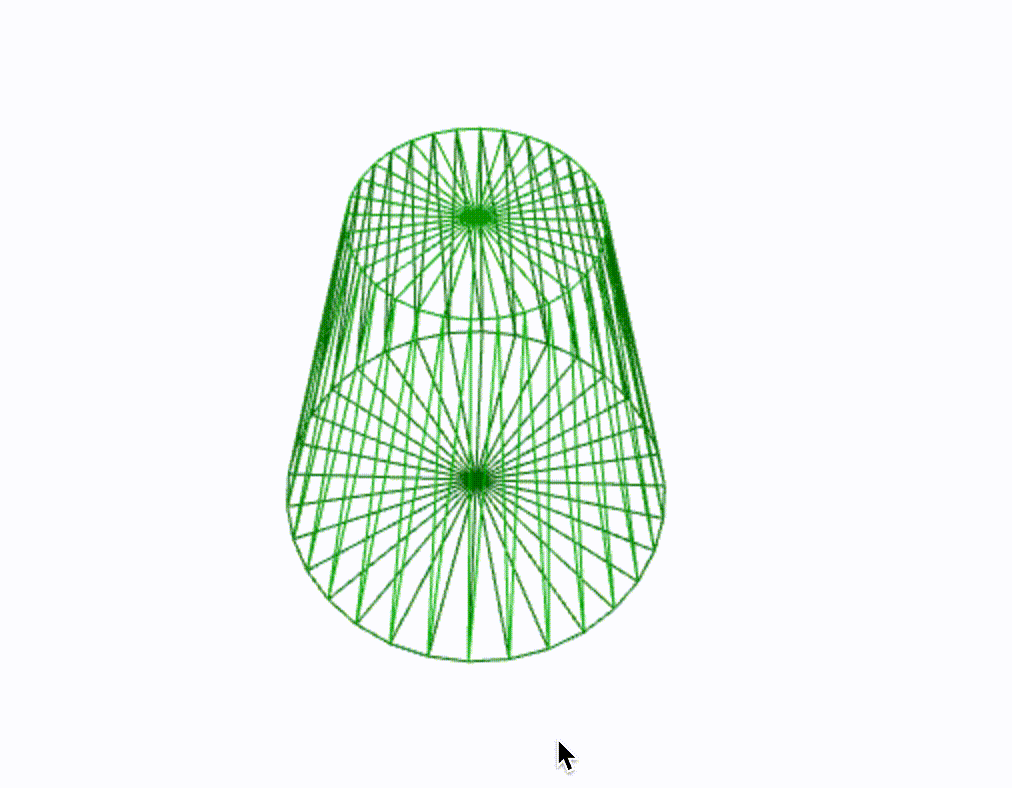

3.3 圆柱体（CylinderGeometry）

new THREE.CylinderGeometry(radiusTop, radiusBottom, height, radialSegments, heightSegments, openEnded, thetaStart, thetaLength)

参数	说明	默认值
radiusTop	顶部半径	1
radiusBottom	底部半径	1
height	高度	1
radialSegments	径向分段数	32
heightSegments	高度分段数	1
openEnded	是否开口	false
thetaStart	起始角	0
thetaLength	角度跨度	2π

// 圆柱体
const cylinderGeometry = new THREE.CylinderGeometry(1, 1, 2, 32);

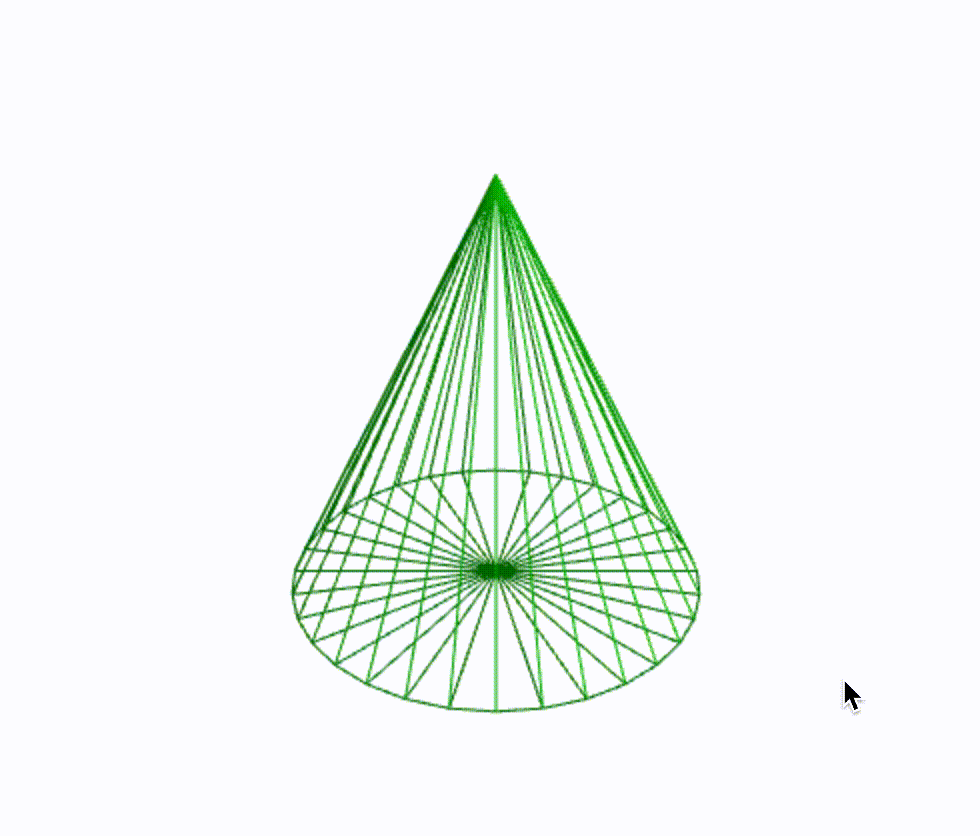

// 圆锥体（顶部半径为0）
const coneGeometry = new THREE.CylinderGeometry(0, 1, 2, 32);

// 圆台
const frustumGeometry = new THREE.CylinderGeometry(0.5, 1, 2, 32);

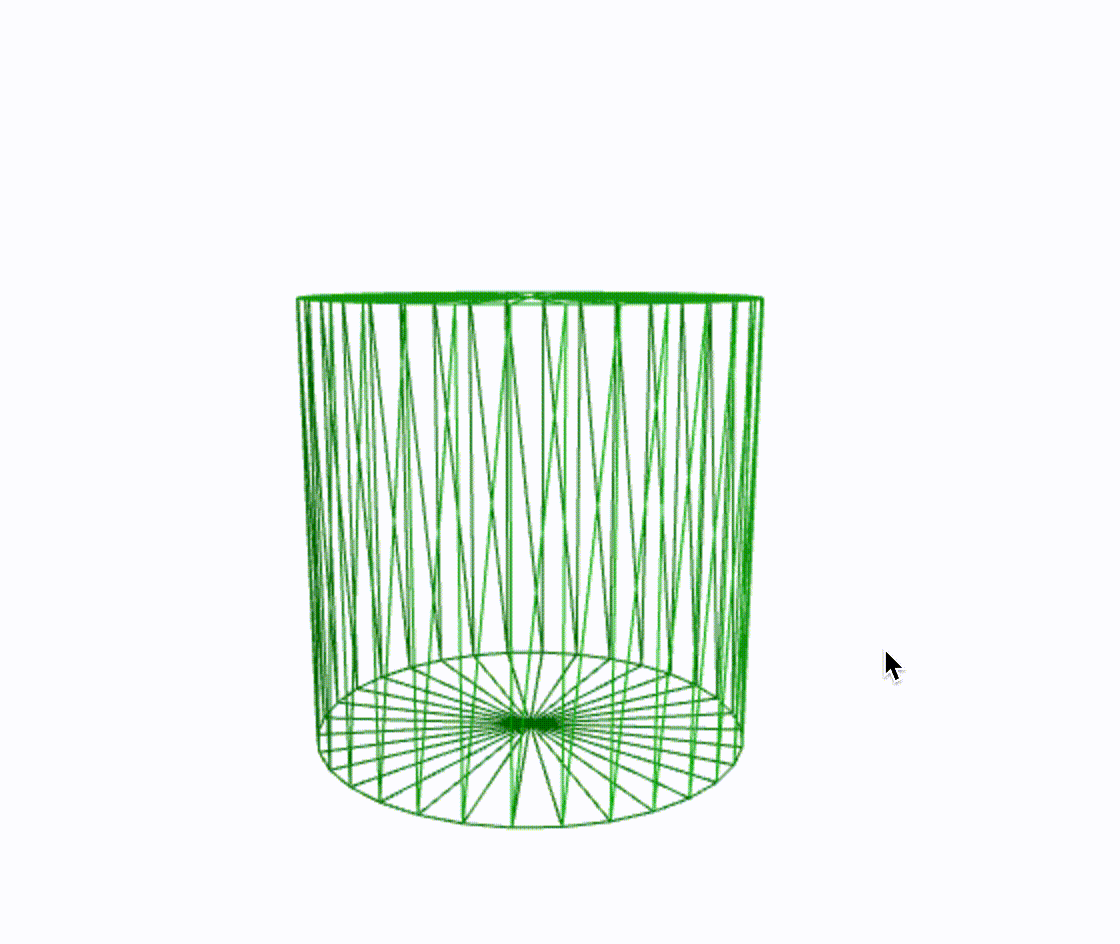

// 开口圆柱
const openCylinder = new THREE.CylinderGeometry(1, 1, 2, 32, 1, true);

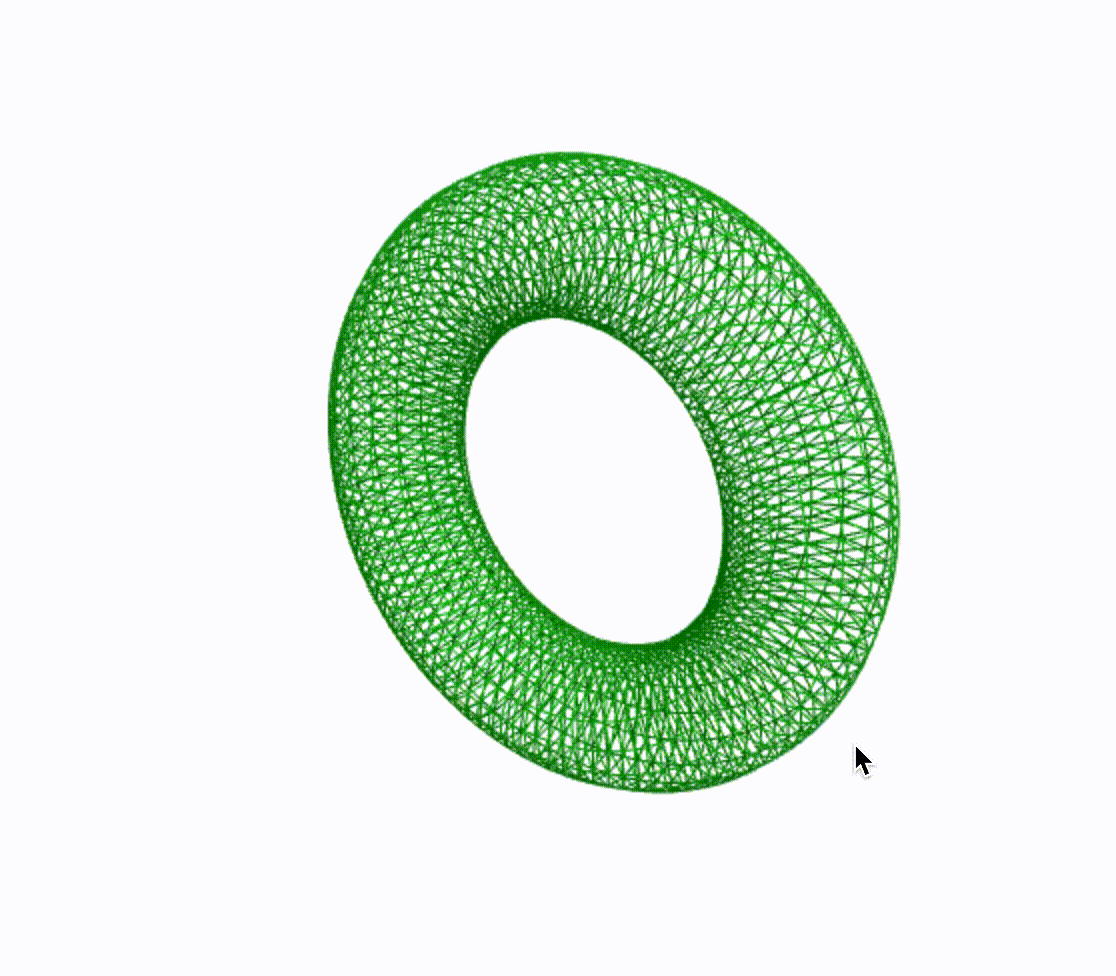

3.4 圆环体（TorusGeometry）

new THREE.TorusGeometry(radius, tube, radialSegments, tubularSegments, arc)

参数	说明	默认值
radius	环半径	1
tube	管半径	0.4
radialSegments	横截面分段数	8
tubularSegments	圆周分段数	64
arc	弧度	2π

const torusGeometry = new THREE.TorusGeometry(1, 0.3, 16, 100);

3.5 环形结（TorusKnotGeometry）

new THREE.TorusKnotGeometry(radius, tube, tubularSegments, radialSegments, p, q)

参数	说明	默认值
radius	半径	1
tube	管半径	0.3
tubularSegments	圆周分段数	64
radialSegments	横截面分段数	8
p	绕数	2
q	绕数	3

const knotGeometry = new THREE.TorusKnotGeometry(1, 0.3, 100, 16, 3, 4);

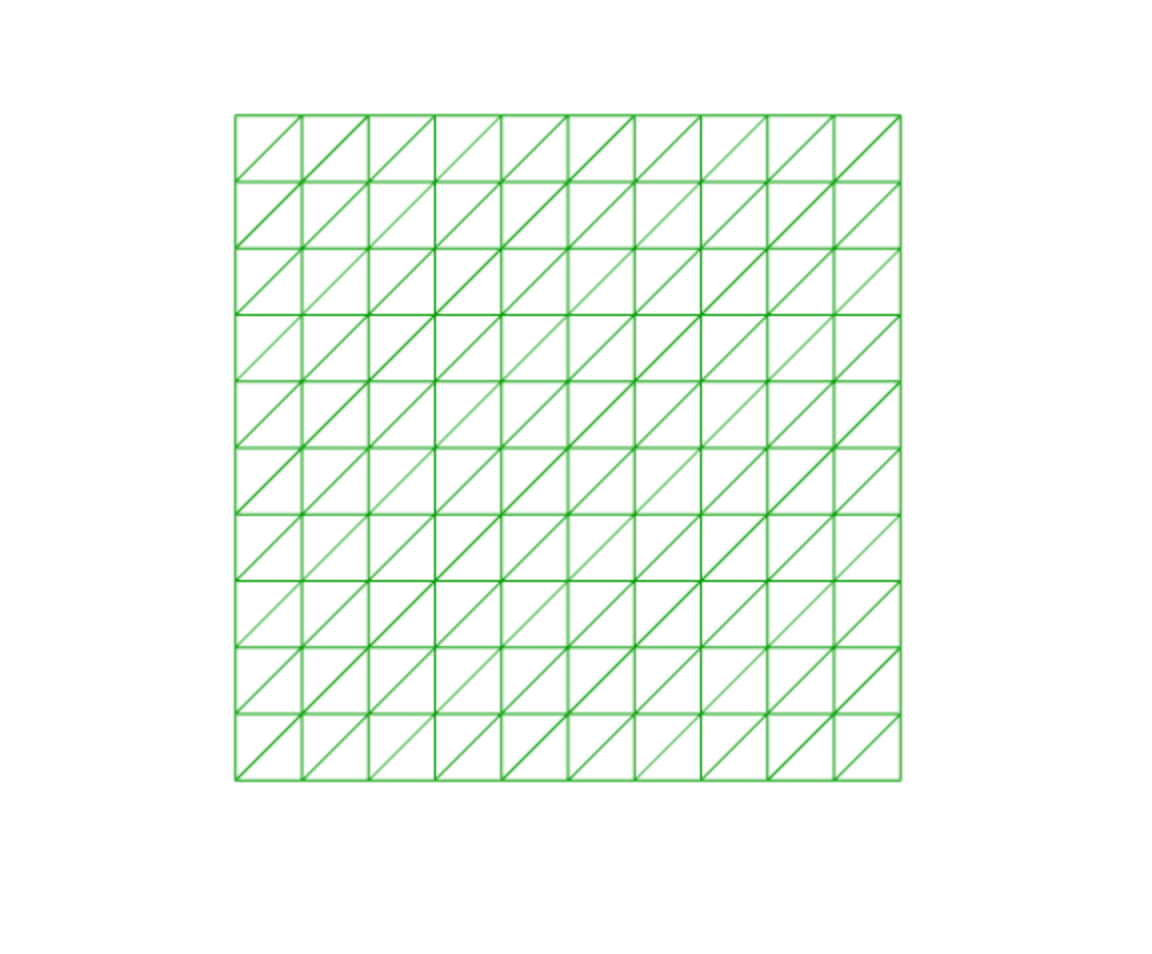

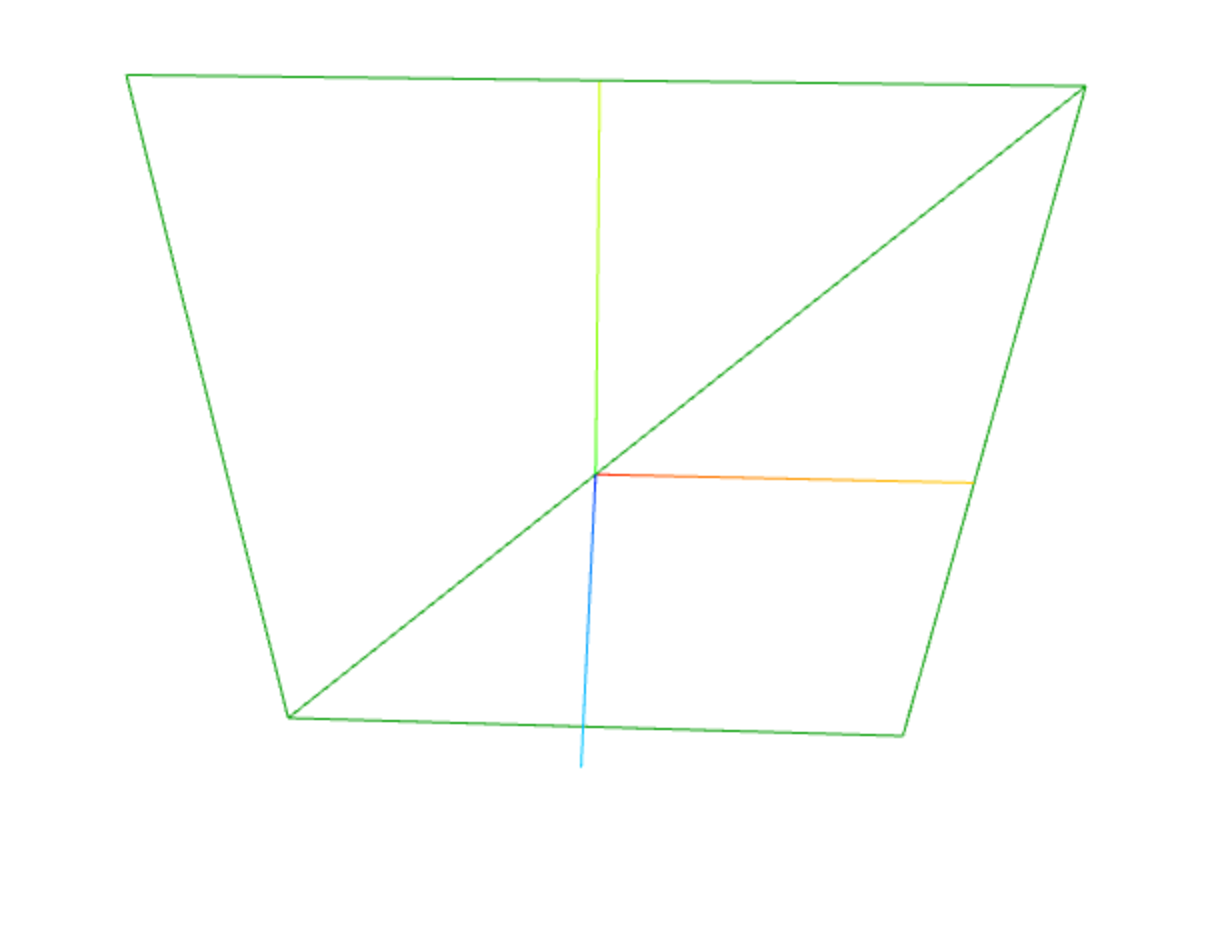

3.6 平面（PlaneGeometry）

new THREE.PlaneGeometry(width, height, widthSegments, heightSegments)

参数	说明	默认值
width	宽	1
height	高	1
widthSegments	宽分段数	1
heightSegments	高分段数	1

const planeGeometry = new THREE.PlaneGeometry(5, 5, 10, 10);

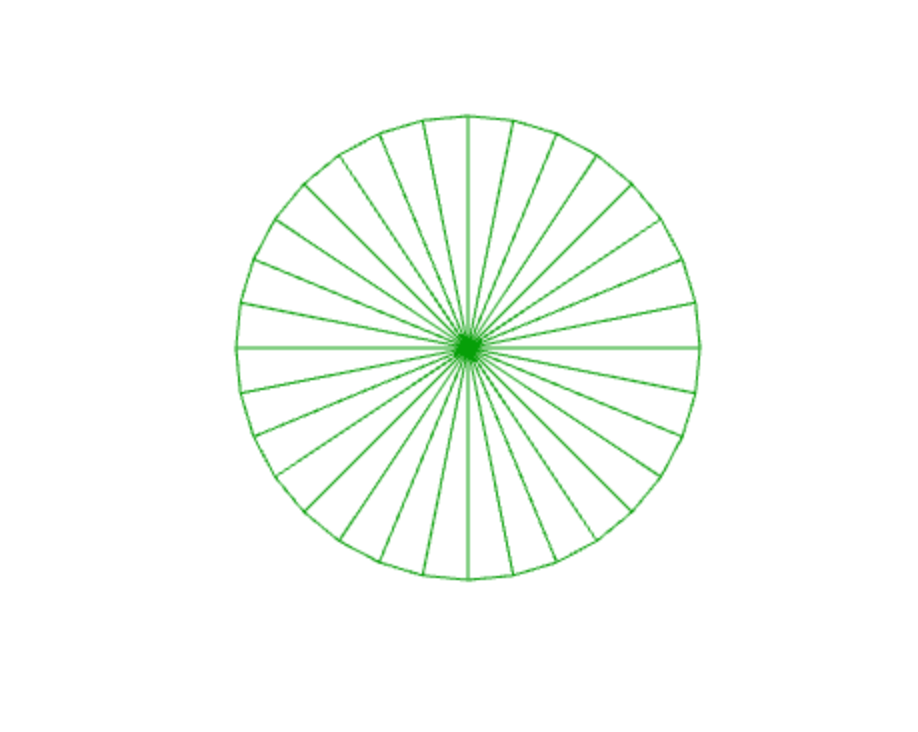

3.7 圆形（CircleGeometry）

new THREE.CircleGeometry(radius, segments, thetaStart, thetaLength)

参数	说明	默认值
radius	半径	1
segments	分段数	32
thetaStart	起始角度	0
thetaLength	角度	Math.PI*2

const circleGeometry = new THREE.CircleGeometry(1, 32);

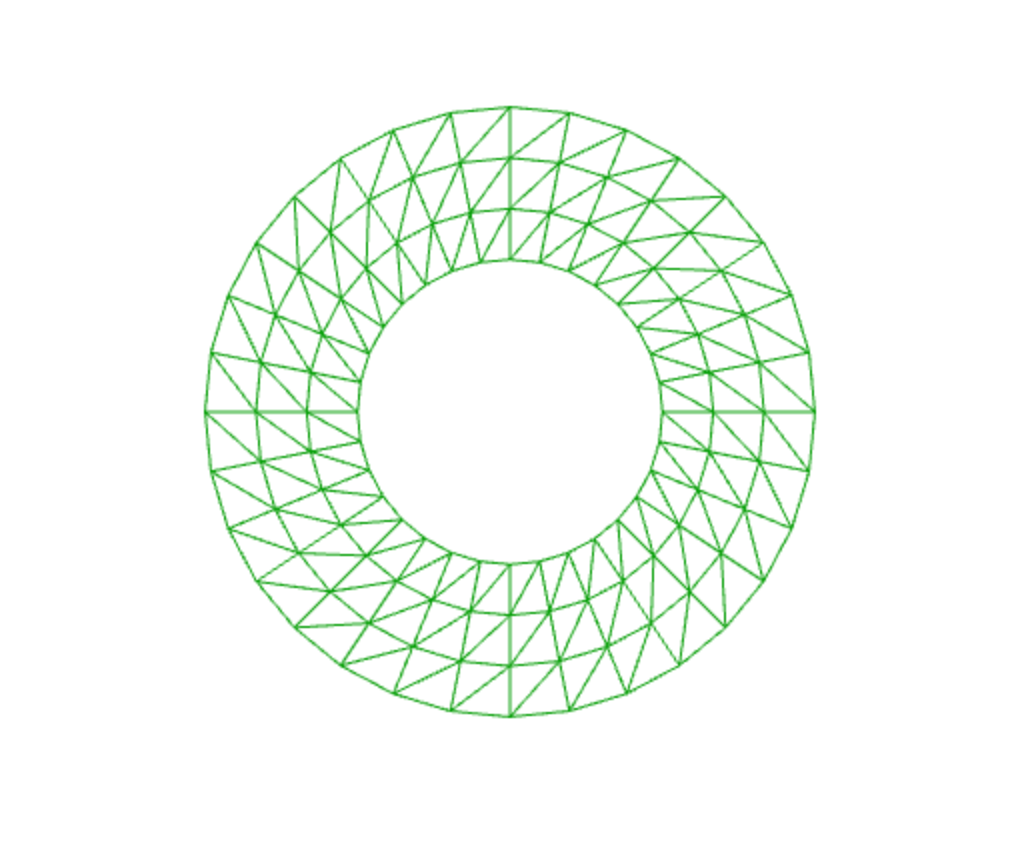

3.8 圆环（RingGeometry）

new THREE.RingGeometry(innerRadius, outerRadius, thetaSegments, phiSegments, thetaStart, thetaLength)

参数	说明	默认值
innerRadius	内半径	0.5
outerRadius	外半径	1
thetaSegments	环段数量	32
phiSegments	环数量	1
thetaStart	起始角度	0
thetaLength	角度	Math.PI*2

const ringGeometry = new THREE.RingGeometry(0.5, 1, 32, 3);

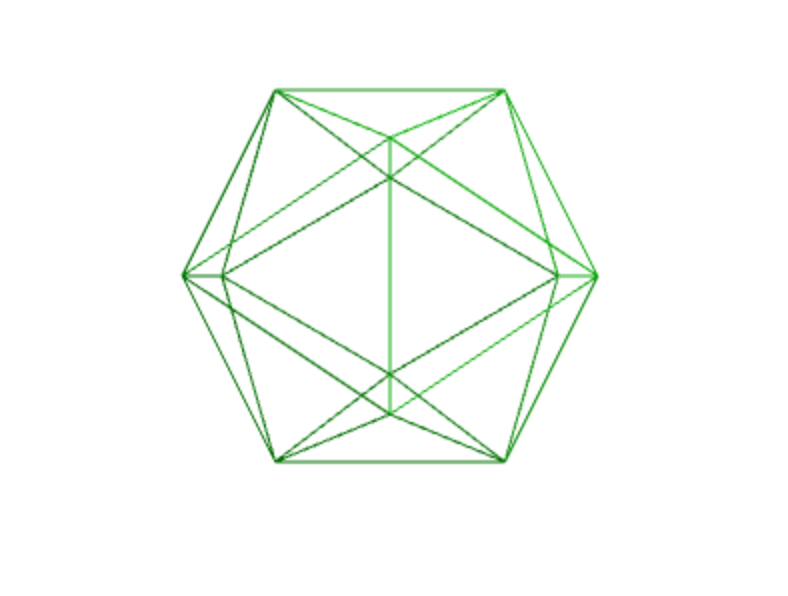

3.9 二十面体（IcosahedronGeometry）

new THREE.IcosahedronGeometry(radius, detail)

参数	说明	默认值
radius	半径	0.5
detail	新增顶点	0

const icosahedronGeometry = new THREE.IcosahedronGeometry(1, 0);

// 细分二十面体（更平滑）
const smoothIcosahedron = new THREE.IcosahedronGeometry(1, 2);

---

4. 高级几何体

4.1 文字几何体（TextGeometry）

需要加载字体文件。

import { FontLoader } from 'three';
import { TextGeometry } from 'three/examples/jsm/geometries/TextGeometry.js';

const loader = new FontLoader();
loader.load('fonts/helvetiker_regular.typeface.json', (font) => {
    const textGeometry = new TextGeometry('Hello Three.js', {
        font: font,
        size: 0.5,
        height: 0.1,
        curveSegments: 12,
        bevelEnabled: true,
        bevelThickness: 0.03,
        bevelSize: 0.02,
        bevelSegments: 5
    });

    const material = new THREE.MeshStandardMaterial({ color: 0x44aa88 });
    const textMesh = new THREE.Mesh(textGeometry, material);
    scene.add(textMesh);
});

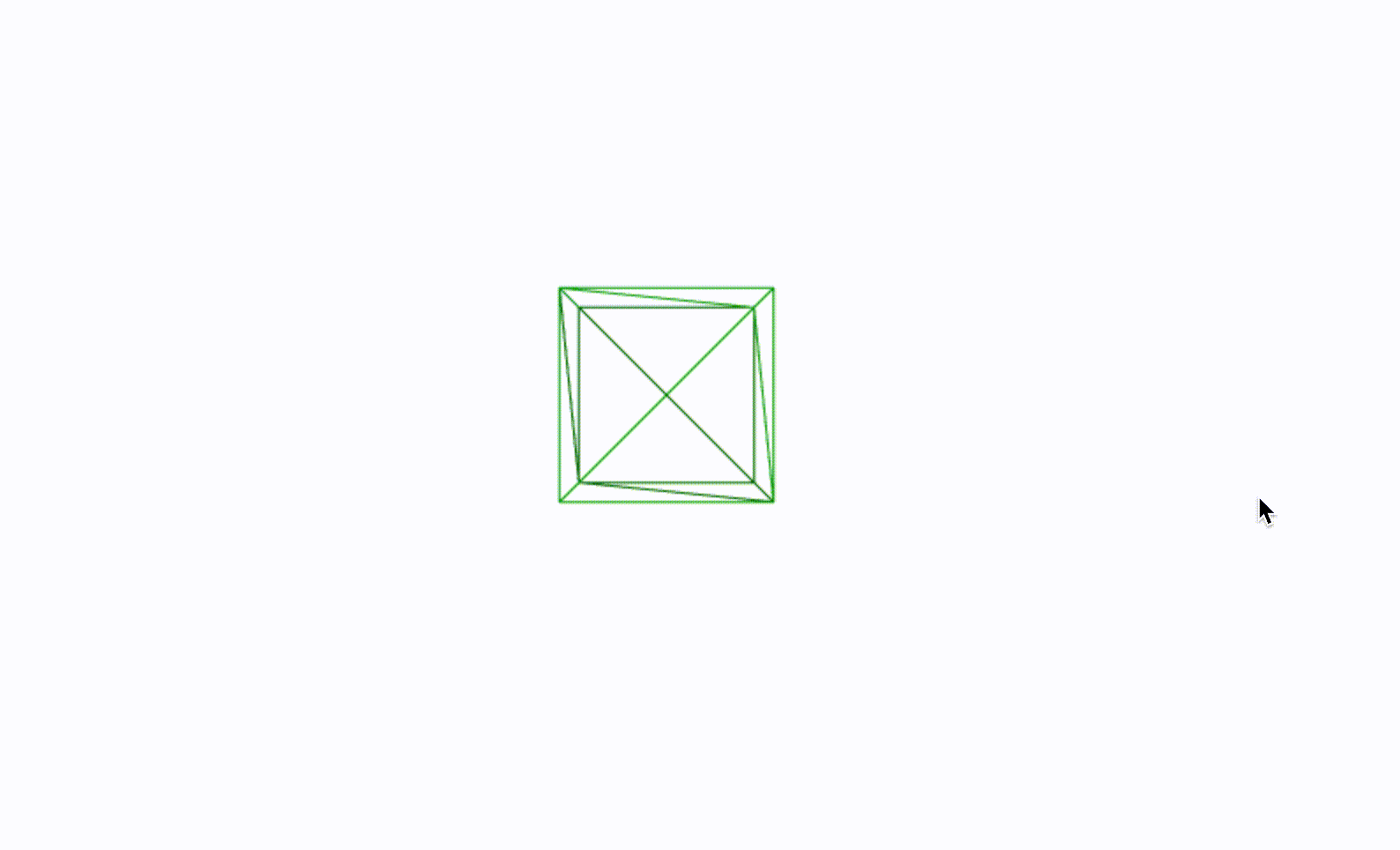

4.2 挤压几何体（ExtrudeGeometry）

ExtrudeGeometry 是 Three.js 中的挤压几何体，核心原理：把一个二维的平面轮廓（Shape），沿着垂直方向（或自定义路径）拉伸一段距离，形成具有厚度的 3D 立体模型。

import { ExtrudeGeometry } from 'three';
import { Shape } from 'three';

const shape = new Shape();
shape.moveTo(0, 0);
shape.lineTo(1, 0);
shape.lineTo(1, 1);
shape.lineTo(0, 1);
shape.lineTo(0, 0);

const extrudeSettings = {
    steps: 1,
    depth: 0.5,
    bevelEnabled: true,
    bevelThickness: 0.1,
    bevelSize: 0.1,
    bevelSegments: 3
};

const extrudeGeometry = new ExtrudeGeometry(shape, extrudeSettings);

参数名	说明	默认值
curveSegments	曲线上的顶点数量	12
steps	沿挤压样条深度细分线段所用的顶点数量	1
depth	形状的挤压深度	1
bevelEnabled	是否为形状添加斜角	true
bevelThickness	斜角深入原始形状的深度	0.2
bevelSize	斜角延伸至形状轮廓外的距离	bevelThickness - 0.1
bevelOffset	斜角起始位置与形状轮廓的距离	0
bevelSegments	斜角的分层数量	3
extrudePath	形状沿其进行挤压的3D样条路径（路径挤压不支持斜角）	null
UVGenerator	提供UV生成函数的对象，用于自定义UV映射	-

4.3 车削几何体（LatheGeometry）

LatheGeometry 是 Three.js 中的旋转成型几何体，核心原理：将一条 2D 轮廓线，沿着一条竖直的中心轴旋转一周，自动生成 3D 立体模型。
它的名字来源于现实中的车床加工：车床固定材料，让材料旋转，刀具切削出对称的圆形物体，和这个几何体的生成逻辑完全一致。

参数名	说明	默认值
points	必选，二维轮廓点集（Y轴为旋转轴）	-
segments	旋转分段数（数值越大越光滑）	12
phiStart	旋转起始角度（弧度）	0
phiLength	旋转总角度（默认360°=2π）	Math.PI * 2

const points = [];
for (let i = 0; i <= 10; i++) {
    points.push(new THREE.Vector2(Math.sin(i * 0.2) * 0.5 + 0.5, i / 10));
}
const latheGeometry = new THREE.LatheGeometry(points, 32);

---

5. 自定义几何体

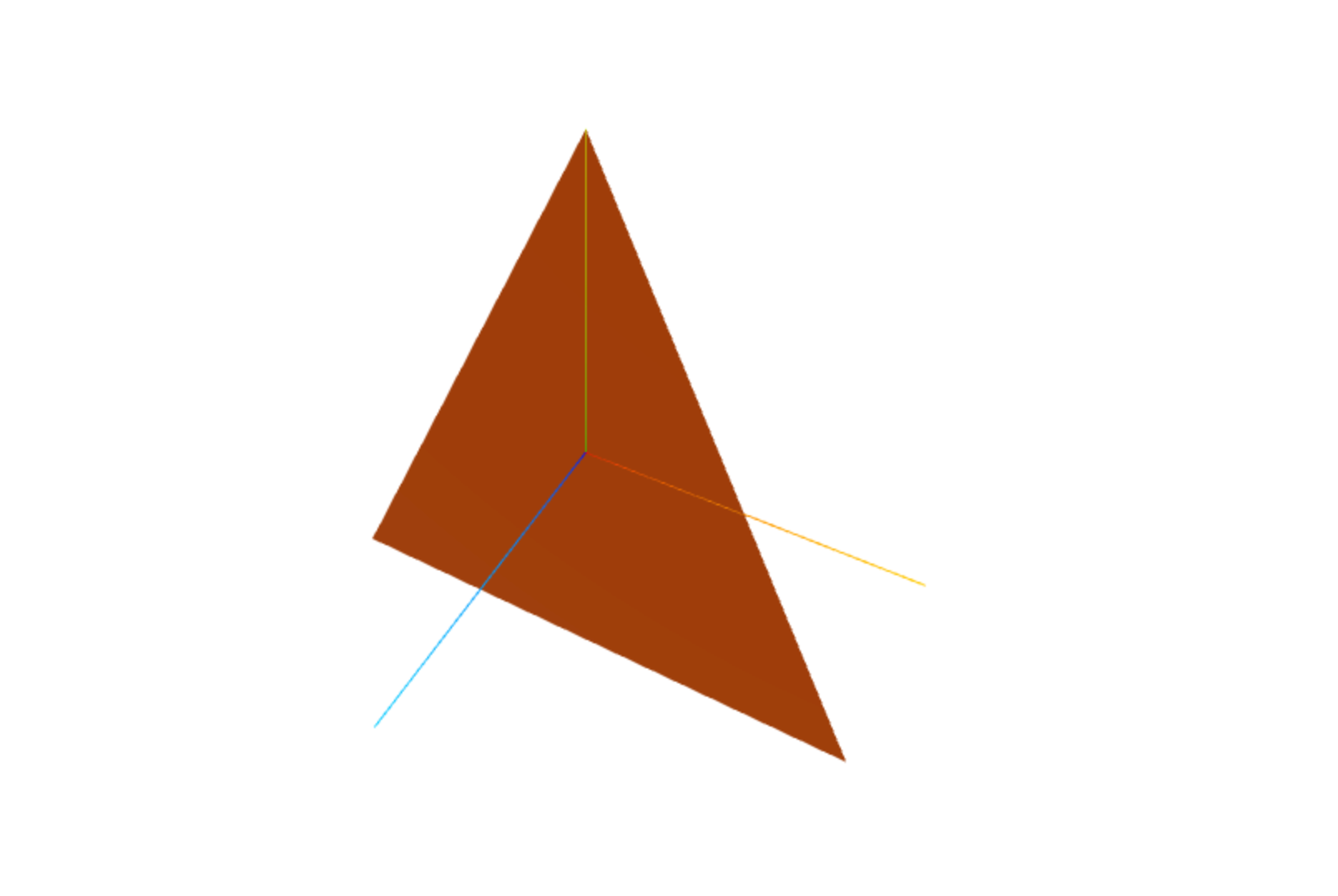

5.1 创建三角形

const geometry = new THREE.BufferGeometry();

// 顶点位置（3个顶点，每个顶点3个坐标）
const vertices = new Float32Array([
    -1, -1, 0,   // 顶点1
     1, -1, 0,   // 顶点2
     0,  1, 0    // 顶点3
]);

geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

// 计算法线（需要光照时）
geometry.computeVertexNormals();

// 材质
const material = new THREE.MeshStandardMaterial({ color: 0xff6600, side: THREE.DoubleSide });
const triangle = new THREE.Mesh(geometry, material);
scene.add(triangle);

5.2 创建立方体（手动）

const geometry = new THREE.BufferGeometry();

// 8个顶点
const vertices = new Float32Array([
    // 前面
    -1, -1,  1,   1, -1,  1,   1,  1,  1,  -1,  1,  1,
    // 后面
    -1, -1, -1,  -1,  1, -1,   1,  1, -1,   1, -1, -1,
    // 左面
    -1, -1, -1,  -1, -1,  1,  -1,  1,  1,  -1,  1, -1,
    // 右面
     1, -1, -1,   1,  1, -1,   1,  1,  1,   1, -1,  1,
    // 上面
    -1,  1, -1,  -1,  1,  1,   1,  1,  1,   1,  1, -1,
    // 下面
    -1, -1, -1,   1, -1, -1,   1, -1,  1,  -1, -1,  1
]);

geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

// 法线
const normals = new Float32Array([
    // 前面
    0, 0, 1,  0, 0, 1,  0, 0, 1,  0, 0, 1,
    // 后面
    0, 0, -1, 0, 0, -1, 0, 0, -1, 0, 0, -1,
    // 左面
    -1, 0, 0, -1, 0, 0, -1, 0, 0, -1, 0, 0,
    // 右面
    1, 0, 0,  1, 0, 0,  1, 0, 0,  1, 0, 0,
    // 上面
    0, 1, 0,  0, 1, 0,  0, 1, 0,  0, 1, 0,
    // 下面
    0, -1, 0, 0, -1, 0, 0, -1, 0, 0, -1, 0
]);

geometry.setAttribute('normal', new THREE.BufferAttribute(normals, 3));

// 索引（优化渲染）
const indices = [
    0, 1, 2,  0, 2, 3,   // 前面
    4, 5, 6,  4, 6, 7,   // 后面
    8, 9, 10, 8, 10, 11, // 左面
    12, 13, 14, 12, 14, 15, // 右面
    16, 17, 18, 16, 18, 19, // 上面
    20, 21, 22, 20, 22, 23  // 下面
];

geometry.setIndex(indices);

5.3 UV 坐标

// 为平面添加 UV 坐标（用于纹理映射）
const geometry = new THREE.BufferGeometry();

const vertices = new Float32Array([
    -1, -1, 0,
     1, -1, 0,
     1,  1, 0,
    -1,  1, 0
]);

const uvs = new Float32Array([
    0, 0,  // 左下
    1, 0,  // 右下
    1, 1,  // 右上
    0, 1   // 左上
]);

geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));
geometry.setAttribute('uv', new THREE.BufferAttribute(uvs, 2));

// 设置索引
geometry.setIndex([0, 1, 2, 0, 2, 3]);

// 计算法线
geometry.computeVertexNormals();

---

6. 几何体操作

6.1 合并几何体

import { BufferGeometryUtils } from 'three/examples/jsm/utils/BufferGeometryUtils.js';

const geometries = [];
for (let i = 0; i < 100; i++) {
    const geometry = new THREE.BoxGeometry(0.2, 0.2, 0.2);
    geometry.translate(Math.random() * 10 - 5, Math.random() * 10 - 5, Math.random() * 10 - 5);
    geometries.push(geometry);
}

const mergedGeometry = BufferGeometryUtils.mergeBufferGeometries(geometries);
const material = new THREE.MeshStandardMaterial({ color: 0x44aa88 });
const mergedMesh = new THREE.Mesh(mergedGeometry, material);
scene.add(mergedMesh);

6.2 几何体变换

const geometry = new THREE.BoxGeometry(1, 1, 1);

// 平移
geometry.translate(1, 0, 0);

// 旋转
geometry.rotateY(Math.PI / 4);

// 缩放
geometry.scale(2, 1, 1);

// 中心化
geometry.center();

---

7. 完整示例

import * as THREE from 'three';
import { OrbitControls } from 'three/examples/jsm/controls/OrbitControls.js';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x111122);

const camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.set(5, 5, 10);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.shadowMap.enabled = true;
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true;

// 光源
const ambientLight = new THREE.AmbientLight(0x404040);
scene.add(ambientLight);

const directionalLight = new THREE.DirectionalLight(0xffffff, 1);
directionalLight.position.set(5, 10, 7);
directionalLight.castShadow = true;
scene.add(directionalLight);

// 辅助对象
const axesHelper = new THREE.AxesHelper(5);
scene.add(axesHelper);
const gridHelper = new THREE.GridHelper(15, 20);
scene.add(gridHelper);

// 各种几何体展示
const geometries = [
    { name: '立方体', geo: new THREE.BoxGeometry(1, 1, 1), color: 0xff3333, pos: [-3, 1.5, 0] },
    { name: '球体', geo: new THREE.SphereGeometry(0.6, 64, 64), color: 0x33ff33, pos: [0, 1.5, 0] },
    { name: '圆柱体', geo: new THREE.CylinderGeometry(0.6, 0.6, 1.2, 32), color: 0x3333ff, pos: [3, 1.5, 0] },
    { name: '圆锥体', geo: new THREE.CylinderGeometry(0, 0.8, 1.2, 32), color: 0xffcc33, pos: [-3, 1.5, -3] },
    { name: '圆环体', geo: new THREE.TorusGeometry(0.6, 0.2, 32, 100), color: 0xff66cc, pos: [0, 1.5, -3] },
    { name: '环形结', geo: new THREE.TorusKnotGeometry(0.5, 0.15, 100, 16, 3, 4), color: 0x66ccff, pos: [3, 1.5, -3] },
    { name: '二十面体', geo: new THREE.IcosahedronGeometry(0.6, 0), color: 0xccaa88, pos: [-3, 1.5, -6] },
    { name: '平面', geo: new THREE.PlaneGeometry(1.2, 1.2), color: 0x88aaff, pos: [0, 1.5, -6] },
    { name: '圆形', geo: new THREE.CircleGeometry(0.6, 32), color: 0xaaff88, pos: [3, 1.5, -6] }
];

geometries.forEach((item) => {
    const material = new THREE.MeshStandardMaterial({
        color: item.color,
        metalness: 0.5,
        roughness: 0.3,
        flatShading: item.geo.type === 'IcosahedronGeometry'
    });
    const mesh = new THREE.Mesh(item.geo, material);
    mesh.position.set(item.pos[0], item.pos[1], item.pos[2]);
    mesh.castShadow = true;
    mesh.receiveShadow = true;
    scene.add(mesh);
});

// 地面
const planeGeometry = new THREE.PlaneGeometry(12, 12);
const planeMaterial = new THREE.MeshStandardMaterial({ color: 0x336699, side: THREE.DoubleSide });
const plane = new THREE.Mesh(planeGeometry, planeMaterial);
plane.rotation.x = -Math.PI / 2;
plane.position.y = -0.5;
plane.receiveShadow = true;
scene.add(plane);

// 自定义几何体示例
const customGeometry = new THREE.BufferGeometry();
const customVertices = new Float32Array([
    -0.5, -0.5, 0,
     0.5, -0.5, 0,
     0,    0.5, 0
]);
customGeometry.setAttribute('position', new THREE.BufferAttribute(customVertices, 3));
customGeometry.computeVertexNormals();
const customMaterial = new THREE.MeshStandardMaterial({ color: 0xffaa44, side: THREE.DoubleSide });
const customMesh = new THREE.Mesh(customGeometry, customMaterial);
customMesh.position.set(0, 1.5, 3);
customMesh.castShadow = true;
scene.add(customMesh);

function animate() {
    requestAnimationFrame(animate);
    controls.update();
    renderer.render(scene, camera);
}

animate();

window.addEventListener('resize', onWindowResize, false);
function onWindowResize() {
    camera.aspect = window.innerWidth / window.innerHeight;
    camera.updateProjectionMatrix();
    renderer.setSize(window.innerWidth, window.innerHeight);
}

---

8. 总结

几何体类型	构造函数	主要参数
立方体	BoxGeometry	width, height, depth
球体	SphereGeometry	radius, widthSegments, heightSegments
圆柱体	CylinderGeometry	radiusTop, radiusBottom, height
圆锥体	CylinderGeometry(0, radius, height)	-
圆环体	TorusGeometry	radius, tube
环形结	TorusKnotGeometry	radius, tube, p, q
平面	PlaneGeometry	width, height
圆形	CircleGeometry	radius, segments
文字	TextGeometry	需要字体文件

BufferGeometry 方法	说明
setAttribute()	设置属性缓冲区
computeVertexNormals()	计算顶点法线
computeBoundingBox()	计算包围盒
center()	中心化
translate()	平移
scale()	缩放
rotateX/Y/Z()	旋转
dispose()	释放内存

---
