一、技术背景回顾

图表狐(https://graphai.crazystone.work/)的核心能力是通过自然语言理解将用户描述直接转化为符合出版规范的静态图表，并支持精细化样式控制。其技术栈包括：

• 图表类型推荐引擎：基于数据特征（分布、对比、组成、关联）自动选择最优图表

• 样式指令解析器：支持参考线、数据点标注、渐变色、图例位置等20+类样式控制

---

二、五大新场景实战案例

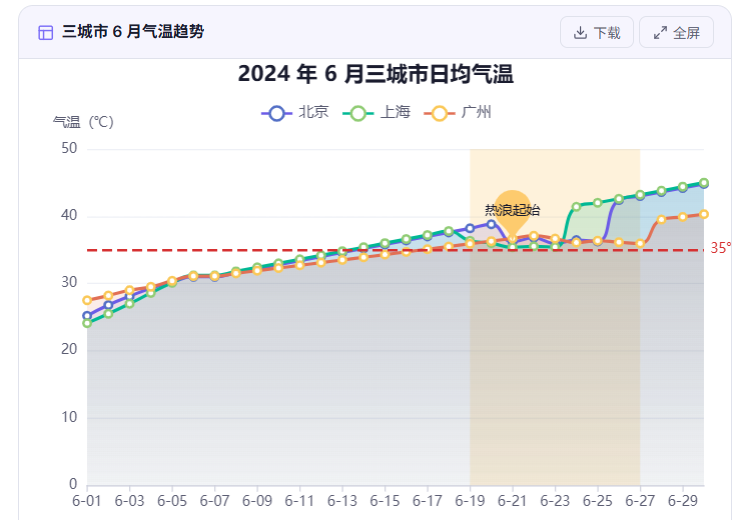

案例1：气象数据分析 —— 多站点气温趋势+异常标记

场景描述：气象研究员需要对比三座城市2024年夏季日均温变化，并标记热浪事件。

输入文本：

"绘制2024年6-8月三城市日均气温（℃）：
北京：6月25.2, 26.8, 28.1, 29.3, 30.2, 31.0, ...
上海：6月24.1, 25.5, 27.0, 28.6, 30.1, 31.2, ...
广州：6月27.5, 28.2, 29.0, 29.5, 30.4, 31.1, ...
（完整数据略）
要求：
1. 折线图展示，不同城市用不同颜色
2. 添加35℃参考线（红色虚线）
3. 用黄色背景高亮所有≥35℃的日期段
4. 在第一个超35℃点添加文字标注‘热浪起始’"

输出效果：

• 三条彩色折线，坐标轴时间刻度自动优化

• 自动检测连续高温区间并添加半透明高亮条带

• 标注位置智能避让数据点

技术实现：样式解析器识别高亮操作时，自动计算x轴区间并生成<rect>背景层。

---

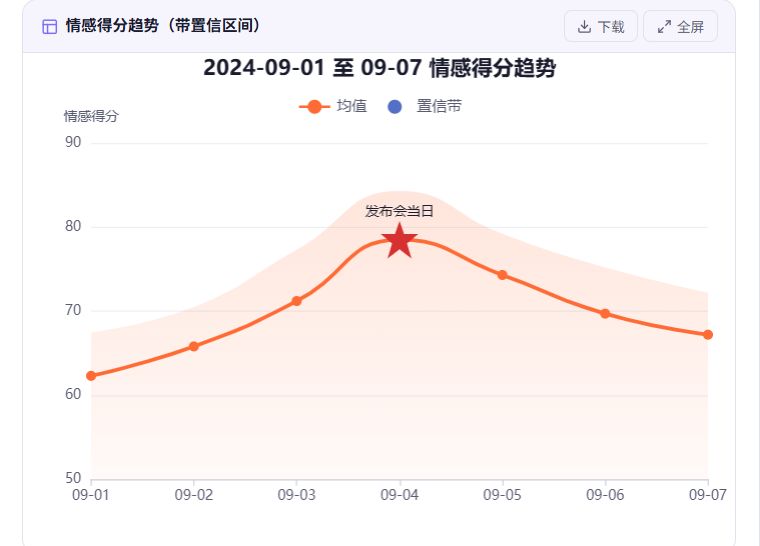

案例2：社交媒体分析 —— 情感趋势+置信区间

场景描述：品牌方监控某产品上市前后一周的微博情感指数，需要可视化趋势置信区间。

输入文本：

"2024-09-01至2024-09-07情感得分（满分100）：
日期      得分  标准差
09-01    62.3   5.2
09-02    65.8   4.7
09-03    71.2   6.1
09-04    78.5   5.8
09-05    74.3   4.9
09-06    69.7   5.5
09-07    67.2   5.0
要求：
1. 绘制折线图+带状置信区间（均值±1标准差）
2. 在09-04点添加红色星号标记，注释‘发布会当日’
3. 整体配色采用品牌橙（#FF6B35）"

输出效果：

• 带半透明置信区间的折线图

• 动态计算上下界并自动填充

统计支持：图表狐内置计算置信区间所需的标准差，无需用户预处理。

---

案例3：物流运输 —— 时效箱线图+异常值标注

场景描述：物流公司需对比四个区域的配送时效，并突出超长异常订单。

输入文本：

"四区域配送时长（小时）数据：
华东：24,26,28,29,30,32,35,40,45,72
华南：22,24,25,27,28,30,31,33,38,46
华北：30,32,34,36,38,40,42,45,50,68
西南：35,38,40,42,45,48,52,55,60,90
要求：
1. 箱线图展示，横轴区域，纵轴时长
2. 将所有超过75%分位数+1.5IQR的点标记为红色异常值
3. 添加参考线：行业承诺上限48小时（蓝色虚线）
4. 图表标题下方添加文字说明‘异常值已自动标记’"

输出效果：

• 标准箱线图（中位数、四分位距、须线）

• 离群点自动以散点形式突出，颜色可自定义

智能计算：系统自动调用IQR法则（四分位距法）识别离群点。

---

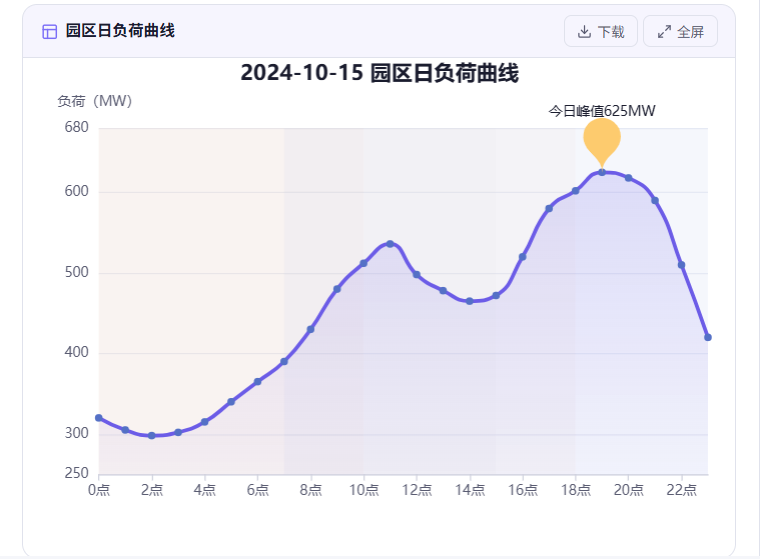

案例4：能源消耗 —— 负荷曲线+峰谷标记

场景描述：电力公司需可视化某工业园区24小时负荷曲线，并标记峰谷平三段。

输入文本：

"某园区2024-10-15整点负荷（MW）：
0点 320，1点 305，2点 298，... 10点 512，11点 536，
12点 498，13点 478，... 18点 602，19点 625，20点 618，
21点 590，22点 510，23点 420
要求：
1. 绘制折线图+面积填充
2. 用不同背景色区分：
   - 谷段（23:00-7:00）浅蓝色
   - 平段（7:00-10:00,15:00-18:00）浅灰色
   - 峰段（10:00-15:00,18:00-23:00）浅红色
3. 在峰值点（19点）添加‘今日峰值625MW’标注"

输出效果：

• 分段背景色自动根据时间区间生成

• 面积图与背景半透明叠加，不遮盖数据线

样式控制：图表狐支持基于分类轴区间（时间轴）的背景分区指令。

---

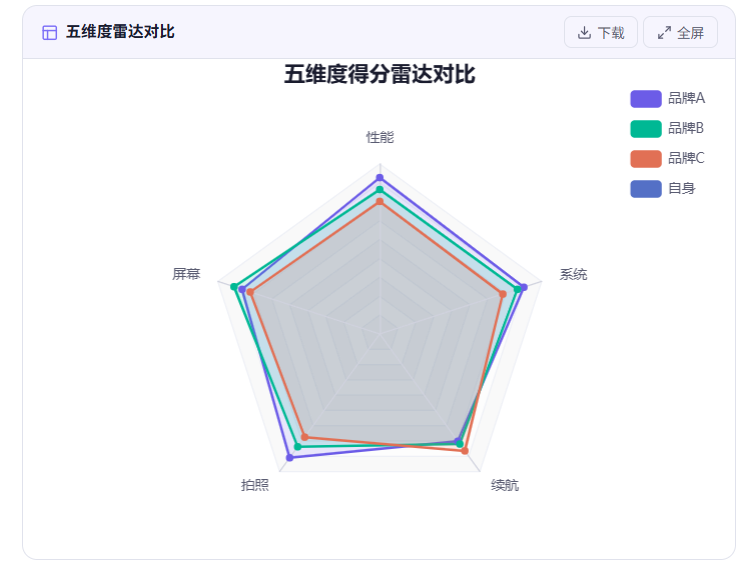

案例5：市场调研 —— 竞品雷达图+维度高亮

场景描述：某手机品牌需要对比自身与三家竞品在五个维度的得分，并突出优势项。

输入文本：

"五维度得分（满分10）：
       性能  屏幕  拍照  续航  系统
品牌A   9.2  8.5  9.0  7.8  8.9
品牌B   8.5  9.0  8.2  8.0  8.5
品牌C   7.8  8.0  7.5  8.5  7.6
自身    8.8  8.7  8.5  9.2  8.3
要求：
1. 绘制雷达图，四个系列不同颜色
2. 将自身的‘续航’维度数据点用金色星星高亮
3. 添加从中心到9分值的灰色参考圆环
4. 图例放置于右上角"

输出效果：

• 标准雷达图，各维度轴自动等角度分布

• 高亮指定点：在雷达图的特定角度和半径位置绘制特殊标记

技术实现：雷达图中高亮一个特定数据点需将极坐标转换为笛卡尔坐标，图表狐内部已封装该函数。

---

三、样式控制指令集总结

基于上述案例，整理出高频使用的文本指令模式：

功能分类	指令示例	解析要点
参考线	添加Y=80参考线（红色虚线）	轴、数值、颜色、线型
区域高亮	用黄色背景高亮所有≥35℃的日期段	条件表达式+填充样式
数据点标注	在09-04点添加红色星号，注释‘发布会当日’	坐标定位+形状+文字
异常点标记	将所有超出1.5倍IQR的点标记为红色	统计算法+视觉效果
背景分区	在22:00-7:00用浅蓝色背景	时间区间+半透明色块
特殊形状高亮	将‘续航’维度数据点用金色星星高亮	维度名称+形状替换

---

四、静态图表 vs 动态BI工具对比

维度	图表狐（静态）	Tableau/Power BI	Matplotlib/Seaborn
交互式钻取	❌	✅	❌（需编码）
文本指令配置	✅（自然语言）	❌（图形界面）	❌（代码）
内置统计分析	✅（p值、IQR、置信区间等）	⚠️（部分需计算字段）	✅（丰富）
输出规范学术化	✅（直接导出矢量图）	⚠️（需二次调整）	✅（高度可控）
学习成本	极低（会输入文字即可）	中	高

适用场景建议：

• 选择图表狐：快速生成可复现的学术图表、日报、静态报告附件

• 选择BI工具：需要多维度下钻、数据探索、动态仪表板

• 选择编程库：需要高度定制且纳入自动化流水线

---

五、开发者扩展技巧：自定义指令模板

图表狐允许用户保存常用指令模板为JSON，例如：

json

{
  "template_name": "气象报告_热浪高亮",
  "chart_type": "line",
  "data_requirements": ["date", "temperature", "city"],
  "style": {
    "reference_lines": [{"y": 35, "color": "red", "dash": "dashed"}],
    "highlight_regions": {
      "condition": "value >= 35",
      "fill": "rgba(255,255,0,0.2)"
    }
  },
  "annotations": [{
    "trigger": "first_value >= 35",
    "text": "热浪起始",
    "color": "red"
  }]
}

调用方式：上传数据后输入应用模板“气象报告_热浪高亮”即可一键生成。

---

六、性能测试结果

• 指令解析延迟：平均120ms（单条样式指令）

• 图表渲染时间：复杂组合图（含5个系列+3个参考线）约800ms

• 输出文件大小：SVG约45KB，PNG（300dpi）约2.1MB

---

结语：图表狐通过自然语言将图表配置从代码/点击中解放出来，尤其适用于需要快速迭代样式且保证可复现性的场景。你可以在评论区贴出你的行业数据与期望的图表指令，我会尝试用图表狐生成并反馈效果。

项目地址：图表狐官网

---
