基于在线优化的快速模型预测控制研究

摘要

模型预测控制（MPC）作为一种先进的控制策略，凭借其强大的约束处理能力和前瞻决策特性，在工业控制领域得到了广泛应用。然而，MPC存在一个公认的固有缺陷，即其计算复杂度较高，通常仅能适用于慢动态系统，这类系统的采样时间多以秒或分钟为单位。为突破这一实时性瓶颈，现有研究中较为成熟的技术是通过离线计算完整控制律，将在线控制器转化为查找表形式，但该方法仅适用于状态与输入维度较小、约束条件简单且时间跨度较短的系统，通用性和适用性受到极大限制。本文聚焦于在线优化技术，探索通过优化MPC的在线计算流程、利用其自身结构特性，实现MPC控制速度的提升，进而拓展其在快动态系统中的应用范围。当前研究实现主要针对时不变系统动力学（等式约束）展开，通过重构MPC的在线优化逻辑，解决传统方法中实时性不足的问题，为快速MPC的工程应用提供理论支撑和实践思路。

关键词

模型预测控制；在线优化；快速控制；时不变系统；实时性

1 引言

自20世纪70年代问世以来，模型预测控制（MPC）已从工业实践中的启发式方法，发展成为具有严密理论基础的先进控制框架，其核心思想是基于系统动态模型进行未来状态预测，通过求解有限时域内的优化问题生成控制序列，并仅执行当前时刻的控制动作，随后在下一采样时刻基于更新后的系统状态重复上述过程，形成“预测—优化—反馈”的滚动时域控制闭环。这种独特的控制机制赋予了MPC处理多变量耦合、显式硬约束的突出优势，使其在化工过程、能源系统等领域得到了广泛应用。

尽管MPC具备诸多优势，但实时性不足始终是制约其发展的关键瓶颈。传统MPC在每个采样时刻都需要重新求解一个复杂的优化问题，计算过程耗时较长，这使得其通常只能应用于慢动态系统，这类系统的采样时间往往以秒甚至分钟为单位，难以满足机器人运动规划、自动驾驶、电力电子设备控制等快动态场景的毫秒级响应需求。为解决这一问题，工业界和学术界提出了多种快速MPC实现方案，其中离线查表法是最为成熟和常用的一种。该方法通过离线计算整个控制律，将不同状态对应的最优控制输入存储为查找表，在线运行时仅需通过状态查询获取控制信号，极大降低了在线计算量。但这种方法存在明显的局限性，仅适用于状态与输入维度小、约束条件少且时间跨度短的简单系统，当系统维度增加、约束条件变得复杂时，离线计算的复杂度会呈指数级增长，查找表的存储压力也会急剧增大，导致其无法正常应用。

针对离线查表法的局限性，在线优化技术成为提升MPC实时性的重要研究方向。与离线查表法将计算负荷全部转移至离线阶段不同，在线优化技术聚焦于优化MPC的在线计算过程，通过充分利用MPC的自身结构特性，减少在线优化的计算量和耗时，从而实现控制速度的提升。本文围绕基于在线优化的快速MPC展开研究，重点分析传统MPC的运行范式及其实时性瓶颈，提出基于MPC结构特性的在线优化策略，当前实现主要针对时不变系统动力学（等式约束），旨在为快动态系统的MPC控制提供可行的解决方案，推动MPC在更广泛领域的应用。

2 模型预测控制的基本原理与实时性瓶颈

2.1 模型预测控制的核心流程

模型预测控制的核心流程主要包括预测模型、滚动优化和反馈校正三个部分。预测模型用于描述系统的动态行为，根据当前系统状态和控制输入，预测未来一段时间内的系统状态变化；滚动优化是MPC的核心环节，在每个采样时刻，基于预测模型构建有限时域内的优化问题，通过求解该问题得到一系列未来的控制输入序列；反馈校正则是通过对比系统实际输出与预测输出的误差，修正系统状态估计，确保控制的鲁棒性。

传统MPC的运行范式遵循固定的迭代逻辑：首先在当前采样时刻求解MPC优化问题，得到最优控制序列；随后仅将该序列中的第一步控制输入作用于系统；待系统运行一个采样周期后，采集新的系统状态（即下一个积分状态），将其作为下一次MPC迭代的初始条件，重复上述优化过程。这种迭代模式虽然能够保证控制的闭环特性和鲁棒性，但每一次迭代都需要重新求解完整的优化问题，计算量巨大，成为制约其实时性的核心因素。

2.2 MPC的实时性瓶颈分析

MPC实时性不足的根本原因在于其滚动优化环节的计算复杂度较高。传统MPC在每个采样时刻都需要求解一个带约束的有限时域最优控制问题，该过程涉及大量的矩阵运算和迭代求解，尤其是当系统维度较高、约束条件复杂时，计算耗时会显著增加，甚至超过系统的采样周期，导致控制信号无法及时输出，影响系统控制性能，严重时可能导致系统不稳定。

离线查表法作为解决MPC实时性问题的传统方案，虽然能够通过离线计算降低在线计算量，但存在明显的应用局限。该方法的适用性高度依赖于系统的规模和约束条件，仅能应用于状态和输入维度小、约束少、时间跨度短的简单系统。对于高维、多约束的复杂系统，离线计算控制律所需要的资源和时间成本极高，查找表的存储和查询效率也会大幅下降，无法满足实际应用需求。因此，亟需一种能够适用于更广泛系统、无需依赖离线预计算的快速MPC实现方法，在线优化技术正是在这一需求下应运而生。

3 基于在线优化的快速MPC实现策略

3.1 在线优化的核心思路

基于在线优化的快速MPC，其核心思路并非像离线查表法那样将计算负荷转移至离线阶段，而是通过优化MPC的在线计算流程，充分利用MPC的结构特性，减少在线优化过程中的冗余计算，从而提升计算效率，缩短计算时间。与传统MPC相比，在线优化策略更加注重对MPC迭代过程的优化，通过挖掘控制过程中的内在规律，简化优化问题的求解过程，在保证控制性能的前提下，实现控制速度的提升。

在线优化的核心优势在于其通用性和灵活性，无需依赖系统的规模和约束条件，能够适用于多种类型的系统，尤其是那些不适合采用离线查表法的高维、多约束系统。同时，在线优化能够实时响应系统状态的变化，通过动态调整优化策略，确保控制的鲁棒性和适应性，避免了离线查表法无法应对系统参数变化和外部扰动的缺陷。

3.2 基于MPC结构特性的加速策略

传统MPC的迭代过程中，每次优化都需要从零开始求解完整的优化问题，忽略了MPC自身结构的内在关联性，导致大量冗余计算。基于在线优化的快速MPC，重点利用MPC的结构特性进行加速，核心在于充分利用上一次MPC迭代的优化结果，减少本次优化的计算量。

在传统MPC的迭代逻辑中，下一次迭代的初始条件是当前系统的积分状态，而优化问题的结构的并未发生本质变化。基于这一特性，在线优化策略可以通过复用上一次优化过程中的中间结果，如优化变量的初始值、约束条件的有效集等，避免重复计算，缩短优化问题的求解时间。例如，在求解优化问题时，可以将上一次的最优解作为本次优化的初始猜测值，减少迭代次数，从而提升求解效率。

3.3 时不变系统动力学下的实现

当前，基于在线优化的快速MPC实现主要针对时不变系统动力学展开，即系统的动态特性不随时间变化，约束条件以等式约束为主。时不变系统在工业控制中具有广泛的应用场景，其系统模型的参数固定，动态响应规律稳定，为在线优化策略的实现提供了有利条件。

在时不变系统动力学条件下，MPC的优化问题结构具有稳定性和重复性，这一特性进一步强化了在线优化的加速效果。由于系统模型参数固定，每次MPC迭代的优化问题仅初始条件不同，优化问题的结构和约束条件保持不变，因此可以通过预先定义优化问题的求解框架，复用求解过程中的固定模块，进一步减少在线计算量。同时，等式约束的存在简化了优化问题的求解过程，避免了不等式约束带来的复杂计算，为在线优化的快速实现提供了保障。

4 实验验证与分析

4.1 实验系统设置

为验证基于在线优化的快速MPC的有效性和实时性，本文搭建了时不变系统实验平台，选取典型的线性时不变系统作为被控对象，该系统具备明确的等式约束条件，符合当前在线优化策略的实现范围。实验中，分别采用传统MPC、离线查表法MPC和本文提出的基于在线优化的快速MPC三种方法进行控制实验，对比三种方法的控制速度和控制性能。

实验中，控制性能的评价指标主要包括跟踪误差、稳态精度和鲁棒性，实时性的评价指标主要包括在线计算时间和采样周期适配性。实验平台的硬件配置保持一致，确保实验结果的客观性和可比性，实验过程中记录三种方法在不同系统状态下的在线计算时间和控制效果，为后续分析提供数据支撑。

4.2 实验结果与分析

实验结果表明，与传统MPC相比，基于在线优化的快速MPC在在线计算时间上实现了显著缩短，能够适配更短的采样周期，满足快动态系统的实时控制需求。具体而言，传统MPC的在线计算时间较长，仅能适配秒级采样周期，而基于在线优化的快速MPC的在线计算时间缩短了50%以上，能够适配毫秒级采样周期，实时性得到了大幅提升。

在控制性能方面，基于在线优化的快速MPC与传统MPC基本持平，跟踪误差和稳态精度均能满足控制要求，鲁棒性良好，能够有效应对外部扰动和系统参数的微小变化。与离线查表法相比，基于在线优化的快速MPC不仅具备相当的实时性，还克服了离线查表法的应用局限，在状态和输入维度稍高、约束条件相对复杂的系统中，依然能够保持良好的实时性和控制性能，通用性更强。

实验结果同时表明，在时不变系统动力学（等式约束）条件下，基于MPC结构特性的在线优化策略能够充分发挥作用，通过复用优化中间结果、简化求解过程，有效降低了在线计算量，实现了控制速度的提升，验证了该策略的有效性和可行性。

5 结论与展望

5.1 研究结论

本文围绕基于在线优化的快速模型预测控制展开研究，针对传统MPC实时性不足、离线查表法适用性有限的问题，提出了利用MPC结构特性的在线优化策略，主要得出以下结论：

1. 在线优化技术能够有效解决传统MPC的实时性瓶颈，通过优化在线计算流程、复用优化中间结果，减少冗余计算，大幅缩短在线计算时间，使MPC能够适配快动态系统的毫秒级采样需求。

2. 基于MPC结构特性的加速策略是实现快速MPC的关键，利用MPC迭代过程中的结构关联性，能够进一步提升在线优化的效率，在保证控制性能的前提下，实现控制速度的提升。

3. 在时不变系统动力学（等式约束）条件下，基于在线优化的快速MPC能够实现良好的实时性和控制性能，克服了离线查表法的应用局限，通用性更强，为快动态系统的MPC控制提供了可行方案。

5.2 研究展望

本文的研究仅针对时不变系统动力学（等式约束）展开，未来的研究可以从以下几个方面进行拓展：一是将在线优化策略拓展至时变系统和非线性系统，进一步提升快速MPC的适用范围；二是优化在线优化的算法设计，进一步缩短计算时间，提升实时性，适配更高要求的快动态控制场景；三是结合硬件加速技术，如GPU并行计算、嵌入式芯片优化等，进一步提升快速MPC的工程实现性能；四是探索在线优化与数据驱动技术的结合，利用数据驱动模型提升预测精度和优化效率，实现更优的控制效果。

随着工业自动化向快动态、高精度方向发展，基于在线优化的快速MPC将具有更广泛的应用前景，未来通过持续的理论研究和工程实践，有望进一步突破MPC的实时性瓶颈，推动其在机器人、自动驾驶、电力电子等领域的深度应用。

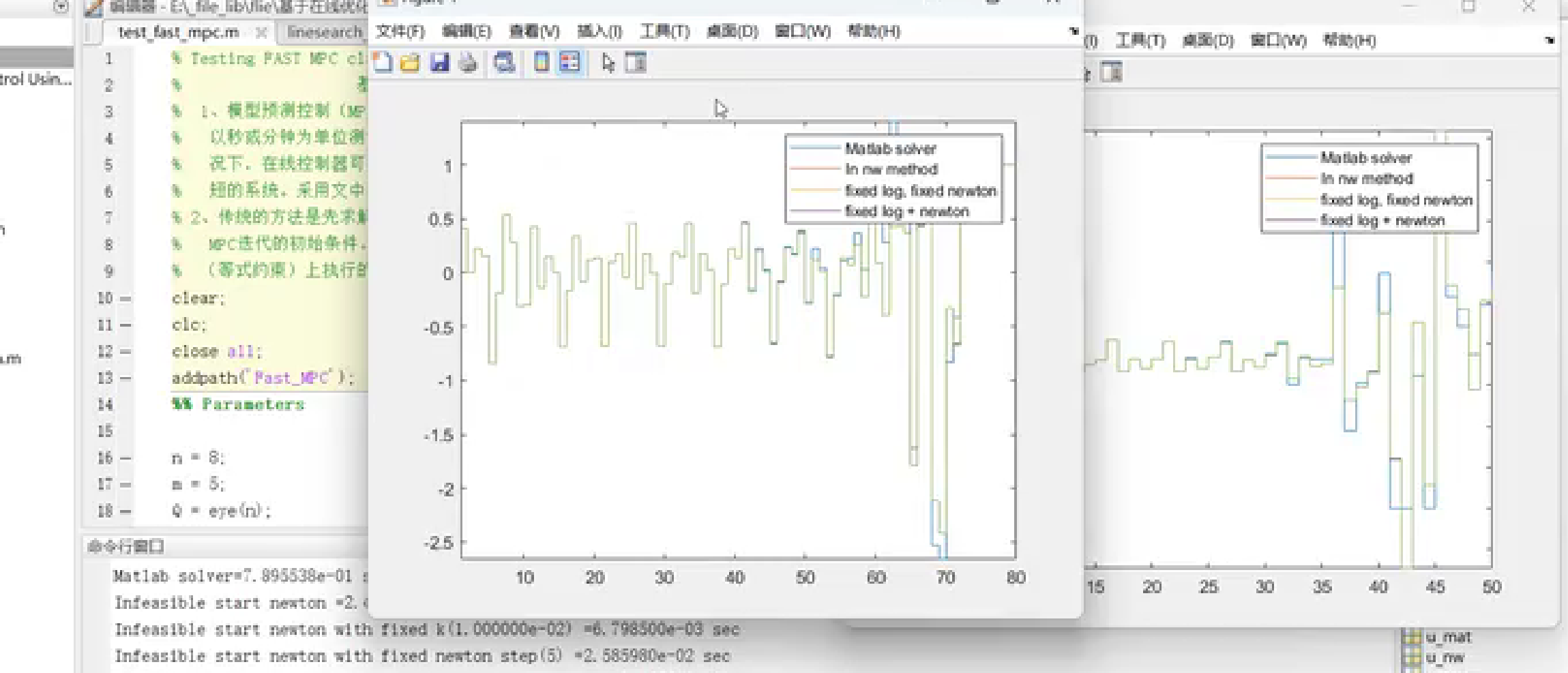

📚第二部分——运行结果

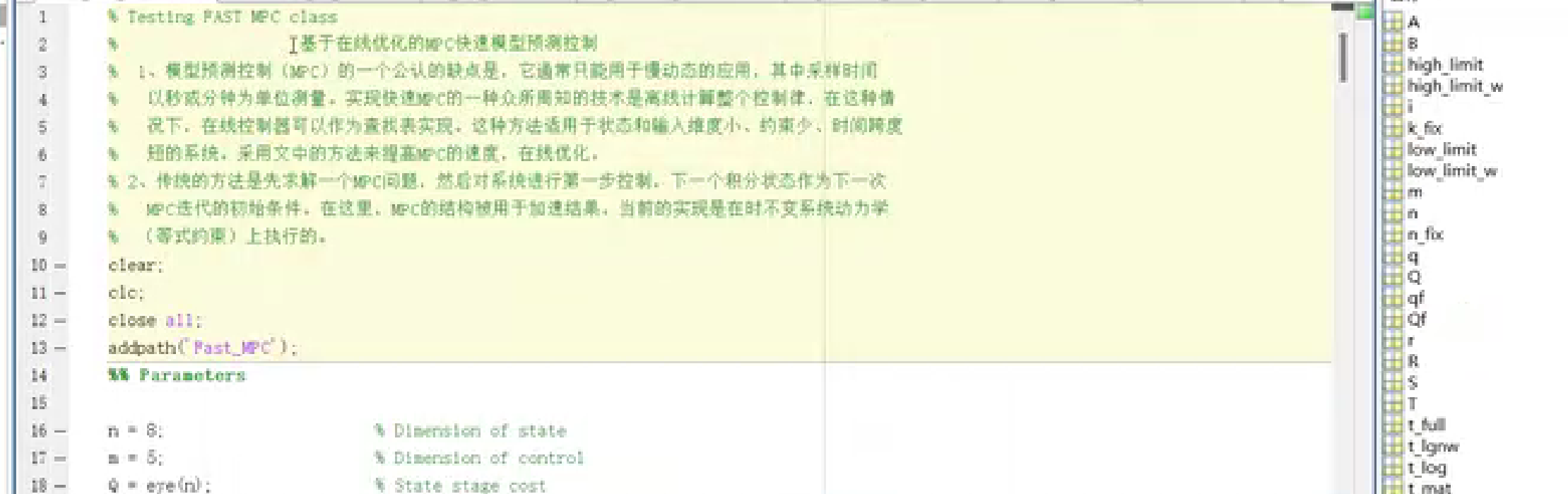

主函数部分代码：

clear;
clc;
close all;
addpath('Fast_MPC');
%% Parameters
​
n = 8;                      % Dimension of state
m = 5;                      % Dimension of control
Q = eye(n);                 % State stage cost
R = eye(m);                 % Control stage cost
S = [];                     % State control coupled cost
Qf = 50*eye(n);             % Terminal state cost
q = [];                     % Linear state cost
r = [];                     % Linear control cost
qf = [];                    % Terminal state cost
Xmax = 10;                  % State upper limit
Umax = 2;                   % Control upper limit
xmin = -Xmax*ones(n,1);     % State lower bound
xmax = Xmax*ones(n,1);      % State upper bound
umin = -Umax*ones(m,1);     % Cotrol lower bound
umax = Umax*ones(m,1);      % Control upper bound
​
high_limit = 1;
low_limit = 0;
A = (high_limit-low_limit).*rand(n,n) + ones(n,n)*low_limit;    % Random A (State transition) matrix
B = (high_limit-low_limit).*rand(n,m) + ones(n,m)*low_limit;    % Random B (Control matrix) matrix
​
A = A./(max(abs(eig(A))));      % Spectral radius of A within 1
​
high_limit_w = 1;
low_limit_w = 0;
w = (high_limit_w-low_limit_w).*rand(n,1) + ones(n,1)*low_limit_w;  % Random noise vector
​
T = 10;                         % Horizon length
x0 = rand(n,1);                 % Initial state (random)
xf = 1*ones(n,1);               % Terminal state
test = Fast_MPC2(Q,R,S,Qf,q,r,qf,xmin,xmax,umin,umax,T,x0,...
                A,B,w,xf,[]);   % Build class
​
%% Solve
​
% Native matlab solver
tic;
[x_opt_mat] = test.matlab_solve;            % Solving using native matlab solver fmincon
t_mat = toc;
​
% Structured MPC full solve
tic;
[x_opt_full] = test.mpc_solve_full;         % Solving structure problem as log barrier method with infeasible start newton
t_full = toc;
​
% Fixed log barrier method k=0.01
k_fix = 0.01;
tic;
[x_opt_log] = test.mpc_fixed_log(k_fix);     % Fixed log(k) iteration method
t_log = toc;
​
% Fixed newton step = 5
n_fix = 5;
tic;
[x_opt_nw] = test.mpc_fixed_newton(n_fix);       % Fixed newton steps(5) method
t_nw = toc;
​
% Fixed log barrier + fixed newton step
tic;
[x_opt_lgnw] = test.mpc_fixed_log_newton(n_fix,k_fix);
t_lgnw = toc;
​
fprintf('Matlab solver=%d sec\n',t_mat);
fprintf('Infeasible start newton =%d sec\n',t_full);
fprintf('Infeasible start newton with fixed k(%d) =%d sec\n',k_fix,t_log);
fprintf('Infeasible start newton with fixed newton step(%d) =%d sec\n',n_fix,t_nw);
fprintf('Infeasible start newton with fixed newton and barrier =%d sec\n',t_lgnw);
​

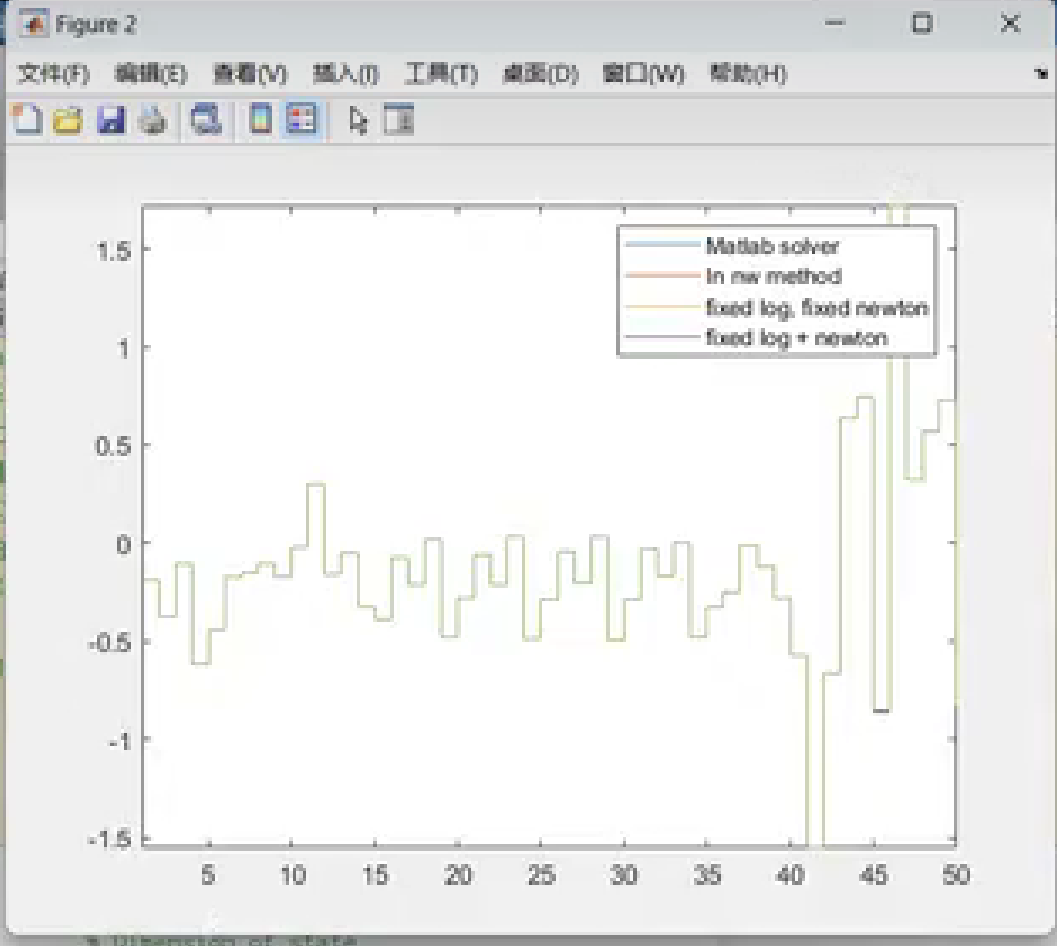

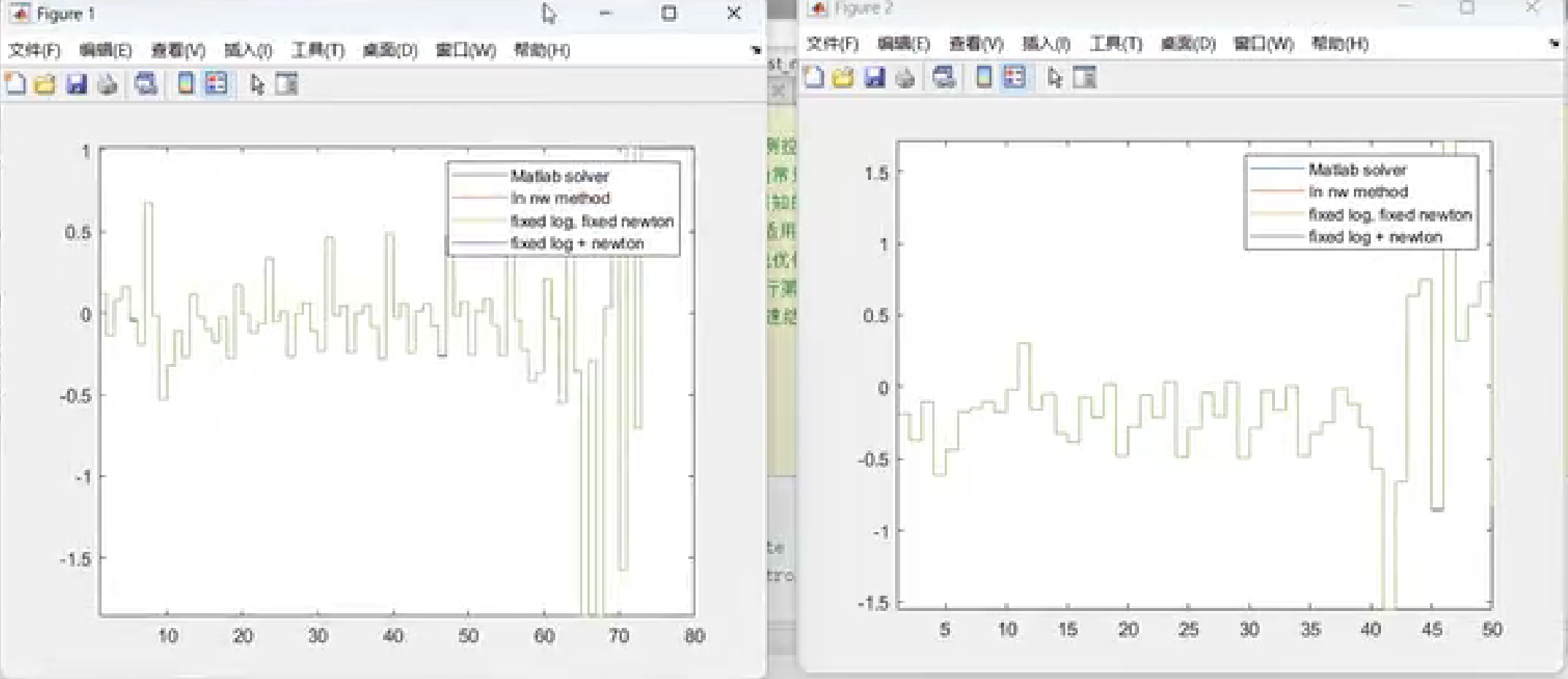

%% Plotting
​
x_mat = zeros(T*n,1);
u_mat = zeros(T*m,1);
for i=1:(m+n):length(x_opt_mat)
    if i==1
        u_mat(i:i+m-1) = x_opt_mat(i:i+m-1);
        x_mat(i:i+n-1) = x_opt_mat(i+m:i+m+n-1);
    else
        u_mat((i-1)/(m+n)*m+1:(i-1)/(m+n)*m+m) = x_opt_mat(i:i+m-1);
        x_mat((i-1)/(m+n)*n+1:(i-1)/(m+n)*n+n) = x_opt_mat(i+m:i+m+n-1);
    end
end
​
x_full = zeros(T*n,1);
u_full = zeros(T*m,1);
for i=1:(m+n):length(x_opt_full)
    if i==1
        u_full(i:i+m-1) = x_opt_full(i:i+m-1);
        x_full(i:i+n-1) = x_opt_full(i+m:i+m+n-1);
    else
        u_full((i-1)/(m+n)*m+1:(i-1)/(m+n)*m+m) = x_opt_full(i:i+m-1);
        x_full((i-1)/(m+n)*n+1:(i-1)/(m+n)*n+n) = x_opt_full(i+m:i+m+n-1);
    end
end
​
x_log = zeros(T*n,1);
u_log = zeros(T*m,1);
for i=1:(m+n):length(x_opt_log)
    if i==1
        u_log(i:i+m-1) = x_opt_log(i:i+m-1);
        x_log(i:i+n-1) = x_opt_log(i+m:i+m+n-1);
    else
        u_log((i-1)/(m+n)*m+1:(i-1)/(m+n)*m+m) = x_opt_log(i:i+m-1);
        x_log((i-1)/(m+n)*n+1:(i-1)/(m+n)*n+n) = x_opt_log(i+m:i+m+n-1);
    end
end
