移动机器人模型-Xacro模块化优化

时光竺梦

423人浏览 · 2026-04-28 00:08:41

时光竺梦 · 2026-04-28 00:08:41 发布

采用Xacro宏语言对机器人模型模块化重构优化，实现参数统一管理、代码重复复用、数学公式动态计算，后续可快速加装摄像头、激光雷达等传感器，适配复杂机器人迭代开发需求，全程操作简单、参数精准、可直接复刻运行。

一、原生URDF建模核心痛点（Xacro优化必要性）

原生URDF仅支持基础XML标签编写，无代码复用、变量定义、数学计算能力，用于简单机器人建模尚可，复杂机器人建模存在明显短板，核心问题如下：

参数修改繁琐易出错：机器人底盘、轮子、关节坐标等尺寸参数分散在全文各处，参数变更需手动修改多处代码，且关节安装坐标需人工手动计算，极易出现计算偏差导致模型错位。
代码高度冗余重复：左右驱动轮、前后万向轮结构形态、颜色、旋转参数完全一致，仅安装位置不同，原生URDF需重复编写多段相同代码，模型文件冗长杂乱，可读性差。
模块化扩展性差：后续加装摄像头、激光雷达等传感器需直接修改主URDF文件，无独立模块拆分，机器人功能迭代、模型二次开发难度大，不符合ROS模块化开发规范。

为解决以上问题，ROS官方推出Xacro（XML Macros）可编程XML宏语言，作为URDF升级版，支持常量定义、数学运算、宏函数封装、文件嵌套包含，实现机器人建模模块化、参数化、轻量化。

二、Xacro核心概念与核心优势

2.1 Xacro基础概念

Xacro是XML宏编程语言，专为ROS机器人建模优化设计，文件后缀为.xacro，兼容所有URDF原生标签语法，新增可编程扩展能力，编写完成后可自动解析编译为标准URDF模型，无需手动适配ROS节点。使用前需在robot根标签中声明Xacro命名空间：xmlns:xacro="http://www.ros.org/wiki/xacro"。

2.2 Xacro核心核心优势

参数常量统一管理：所有尺寸、偏移、物理常量集中定义，参数修改仅需改动一处，全局自动生效。
数学公式动态计算：支持加减乘除、圆周率运算等可编程计算，无需人工手动核算关节坐标，避免计算失误。
宏定义代码复用：将轮子、传感器等重复结构封装为宏函数，按需调用传参即可，大幅精简代码量。
模块化分层设计：底盘、传感器拆分独立Xacro文件，通过嵌套包含拼装模型，迭代扩展灵活，便于后期加装各类设备。

9.3 Xacro基础核心语法

常量定义：<xacro:property name="常量名" value="常量值"/>，调用格式：${常量名}
数学运算：在${}中嵌套计算公式，支持四则运算、圆周率换算，如${M_PI/2}
宏函数封装：<xacro:macro name="宏名" params="输入参数"/>，封装重复代码模块，按需传参调用。

三、Xacro模块化优化机器人完整模型

3.1 创建Xacro标准化目录结构

在urdf目录下新增xacro主目录及sensors传感器子目录，分别存放机器人底盘核心Xacro文件、摄像头、激光雷达传感器模块化文件，目录层级清晰，模块化拆分明确：

cd ~/workspace_hzq/src/xqrobot_description/urdf
mkdir -p xacro/sensors

优化后完整核心目录结构：

├── urdf
│   ├── xqrobot_base.urdf        # 原生URDF模型文件
│   └── xacro
│       ├── xqrobot_base.xacro   # 机器人底盘核心Xacro宏文件
│       ├── xqrobot.xacro        # 顶层模型拼装总文件
│       └── sensors
│           ├── camera.xacro     # 摄像头传感器模块化Xacro
│           └── lidar.xacro      # 激光雷达传感器模块化Xacro
├── launch
│   ├── display_xqrobot.launch   # 原生URDF启动文件
│   └── xacro
│       └── display_xqrobot_xacro.launch # Xacro模型启动文件

3.2 创建底盘核心Xacro宏文件（xqrobot_base.xacro）

在xacro目录下创建底盘核心宏文件，集中定义所有机器人尺寸常量，封装驱动轮、万向轮、机器人底盘三大宏函数，实现代码复用和参数化配置：

<?xml version="1.0"?>
<robot name="xqrobot" xmlns:xacro="http://www.ros.org/wiki/xacro"&gt;
 <!-- 全局参数常量统一集中定义 -->
 <xacro:property name="M_PI" value="3.1415926"/>
 <xacro:property name="base_radius" value="0.10"/>
 <xacro:property name="base_length" value="0.08"/>
 <xacro:property name="wheel_radius" value="0.0325"/>
 <xacro:property name="wheel_length" value="0.015"/>
 <xacro:property name="wheel_joint_y" value="0.1"/>
 <xacro:property name="wheel_joint_z" value="0.015"/>
 <xacro:property name="caster_radius" value="0.0075"/>
 &lt;xacro:property name="caster_joint_x" value="0.1"/&gt;

 <!-- 全局材质颜色定义 -->
 <material name="yellow">
 <color rgba="1 0.4 0 1"/>
 </material>
 <material name="black">
 <color rgba="0 0 0 0.95"/>
 </material>
 <material name="white">
 <color rgba="1 1 1 0.9"/>
 </material>
 <material name="blue">
 <color rgba="0 0 1 1"/>
 </material>

 <!-- 驱动轮通用宏封装：传参轮子名称、左右偏移系数 -->
 <xacro:macro name="wheel" params="prefix reflect">
 <joint name="${prefix}_wheel_joint" type="continuous">
 <origin xyz="0 ${reflect*wheel_joint_y} ${-wheel_joint_z}" rpy="0 0 0"/>
 <parent link="base_link"/>
 <child link="${prefix}_wheel_link"/>
 <axis xyz="0 1 0"/>
 </joint>
 <link name="${prefix}_wheel_link">
 <visual>
 <origin xyz="0 0 0" rpy="${M_PI/2} 0 0" />
 <geometry>
 <cylinder radius="${wheel_radius}" length = "${wheel_length}"/>
 </geometry>
 <material name="white" /&gt;
 &lt;/visual&gt;
 &lt;/link&gt;
 &lt;/xacro:macro&gt;

 <!-- 万向支撑轮通用宏封装：传参轮子名称、前后偏移系数 -->
 <xacro:macro name="caster" params="prefix reflect">
 <joint name="${prefix}_caster_joint" type="continuous">
 <origin xyz="${reflect*caster_joint_x} 0 ${-wheel_joint_z}" rpy="0 0 0"/>
 <parent link="base_link"/>
 <child link="${prefix}_caster_link"/>
 <axis xyz="0 1 0"/>
 </joint>
 <link name="${prefix}_caster_link">
 <visual>
 <origin xyz="0 0 0" rpy="0 0 0"/>
 <geometry>
 <sphere radius="${caster_radius}" />
 </geometry>
 <material name="black" />
 </visual>
 </link>
 </xacro:macro&gt;

 <!-- 机器人底盘整体宏封装 -->
 <xacro:macro name="xqrobot_base">
 <link name="base_footprint">
 <visual>
 <origin xyz="0 0 0" rpy="0 0 0" />
 <geometry>
 <box size="0.001 0.001 0.001" />
 </geometry>
 </visual>
 </link>
 <joint name="base_footprint_joint" type="fixed">
 <origin xyz="0 0 ${base_length/2 + wheel_joint_z}" rpy="0 0 0" />
 <parent link="base_footprint"/>
 <child link="base_link" />
 </joint>
 <link name="base_link">
 <visual>
 <origin xyz=" 0 0 0" rpy="0 0 0" />
 <geometry>
 <cylinder length="${base_length}" radius="${base_radius}"/>
 </geometry>
 <material name="yellow" />
 &lt;/visual&gt;
 &lt;/link&gt;
 <!-- 调用轮子宏生成左右驱动轮、前后万向轮 -->
 <wheel prefix="left" reflect="1"/>
 <wheel prefix="right" reflect="-1"/>
 <caster prefix="front" reflect="1"/>
 <caster prefix="back" reflect="-1"/>
 </xacro:macro>
</robot>

3.3 创建传感器模块化Xacro文件

3.3.1 摄像头传感器模型（camera.xacro）

在sensors目录创建摄像头模块化文件，封装摄像头外形宏函数，后续可直接调用装配至机器人底盘：

<?xml version="1.0"?>
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="camera">
 <xacro:macro name="usb_camera" params="prefix:=camera">
 <link name="${prefix}_link">
 <visual>
 <origin xyz=" 0 0 0 " rpy="0 0 0" />
 <geometry>
 <box size="0.02 0.03 0.03" />
 </geometry>
 <material name="blue"/>
 </visual>
 </link>
 </xacro:macro>
</robot>

3.3.2 激光雷达传感器模型（lidar.xacro）

在sensors目录创建激光雷达模块化文件，适配雷达网格模型，配置惯性、碰撞、可视化参数：

<?xml version="1.0"?>
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="lidar">
    <xacro:macro name="lidar" params="prefix:=lidar">
            <link name="${prefix}_link">
                <collision>
                    <origin xyz="0 0 0" rpy="0 0 0"/>
                    <geometry>
                        <box size="0.1 0.1 0.1"/>
                    </geometry>
                </collision>
                <visual>
                    <origin xyz="0 0 0" rpy="0 0 0"/>
                    <geometry>
                        <mesh filename="package://xqrobot_description/meshes/hokuyo.dae"/>
                    </geometry>
                </visual>
                <inertial>
                    <mass value="1e-5" />
                    <origin xyz="0 0 0" rpy="0 0 0"/>
                    <inertia ixx="1e-6" ixy="0" ixz="0" iyy="1e-6" iyz="0" izz="1e-6" />
                </inertial>
            </link>
    </xacro:macro>
</robot>

3.4 创建顶层模型拼装总文件（xqrobot.xacro）

通过文件嵌套包含，导入底盘和所有传感器模块化文件，配置传感器安装偏移参数，固定传感器与底盘关节连接，实现整机模型拼装，无需修改底层核心代码：

<?xml version="1.0"?>
<robot name="xqbot" xmlns:xacro="http://www.ros.org/wiki/xacro"&gt;
 <!-- 嵌套包含底盘及传感器模块化Xacro文件 -->
 <xacro:include filename="$(find xqrobot_description)/urdf/xacro/xqrobot_base.xacro"/>
 <xacro:include filename="$(find xqrobot_description)/urdf/xacro/sensors/camera.xacro" />
 <xacro:include filename="$(find xqrobot_description)/urdf/xacro/sensors/lidar.xacro" /&gt;

 <!-- 传感器安装偏移参数常量定义 -->
 <xacro:property name="camera_offset_x" value="0.18" />
 <xacro:property name="camera_offset_y" value="0" />
 <xacro:property name="camera_offset_z" value="0.09" />

 <xacro:property name="lidar_offset_x" value="0.1" />
 <xacro:property name="lidar_offset_y" value="0" />
 <xacro:property name="lidar_offset_z" value="0.10" /&gt;

 <!-- 调用底盘宏生成机器人基础底盘 -->
 <xqrobot_base/&gt;

 <!-- 固定摄像头与底盘连接关节 -->
 <joint name="camera_joint" type="fixed">
 <origin xyz="${camera_offset_x} ${camera_offset_y} ${camera_offset_z}" rpy="0 0 0" />
 <parent link="base_link"/>
 <child link="camera_link"/>
 </joint>

 <!-- 固定激光雷达与底盘连接关节 -->
 <joint name="lidar_joint" type="fixed">
 <origin xyz="${lidar_offset_x} ${lidar_offset_y} ${lidar_offset_z}" rpy="0 0 0" />
 <parent link="base_link"/>
 &lt;child link="lidar_link"/&gt;
 &lt;/joint&gt;

 <!-- 调用传感器宏生成摄像头和激光雷达模型 -->
 <xacro:usb_camera prefix="camera"/>
<xacro:lidar prefix="lidar"/>
</robot>

四、创建Xacro模型专用RViz启动launch文件

无需手动将Xacro转换为URDF，通过launch文件调用Xacro解析器，启动时自动编译解析Xacro文件为标准URDF，一键启动可视化及TF发布节点：

4.1 创建Xacro启动launch文件

mkdir ~/workspace_hzq/src/xqrobot_description/launch/xacro
touch ~/workspace_hzq/src/xqrobot_description/launch/xacro/display_xqrobot_xacro.launch

4.2 写入Xacro启动完整代码

<?xml version="1.0"?>
<launch>
<arg name="model" default="$(find xacro)/xacro --inorder '$(find xqrobot_description)/urdf/xacro/xqrobot.xacro'" />
<arg name="gui" default="true" />
<param name="robot_description" command="$(arg model)" />
<param name="use_gui" value="$(arg gui)"/>
<node name="joint_state_publisher_gui" pkg="joint_state_publisher_gui" type="joint_state_publisher_gui" />
<node name="robot_state_publisher" pkg="robot_state_publisher" type="robot_state_publisher" />
 <node name="rviz" pkg="rviz" type="rviz" args="-d $(find xqrobot_description)/config/xqrobot_urdf.rviz" required="true" />
</launch>

五、启动Xacro优化模型及TF拓扑查看

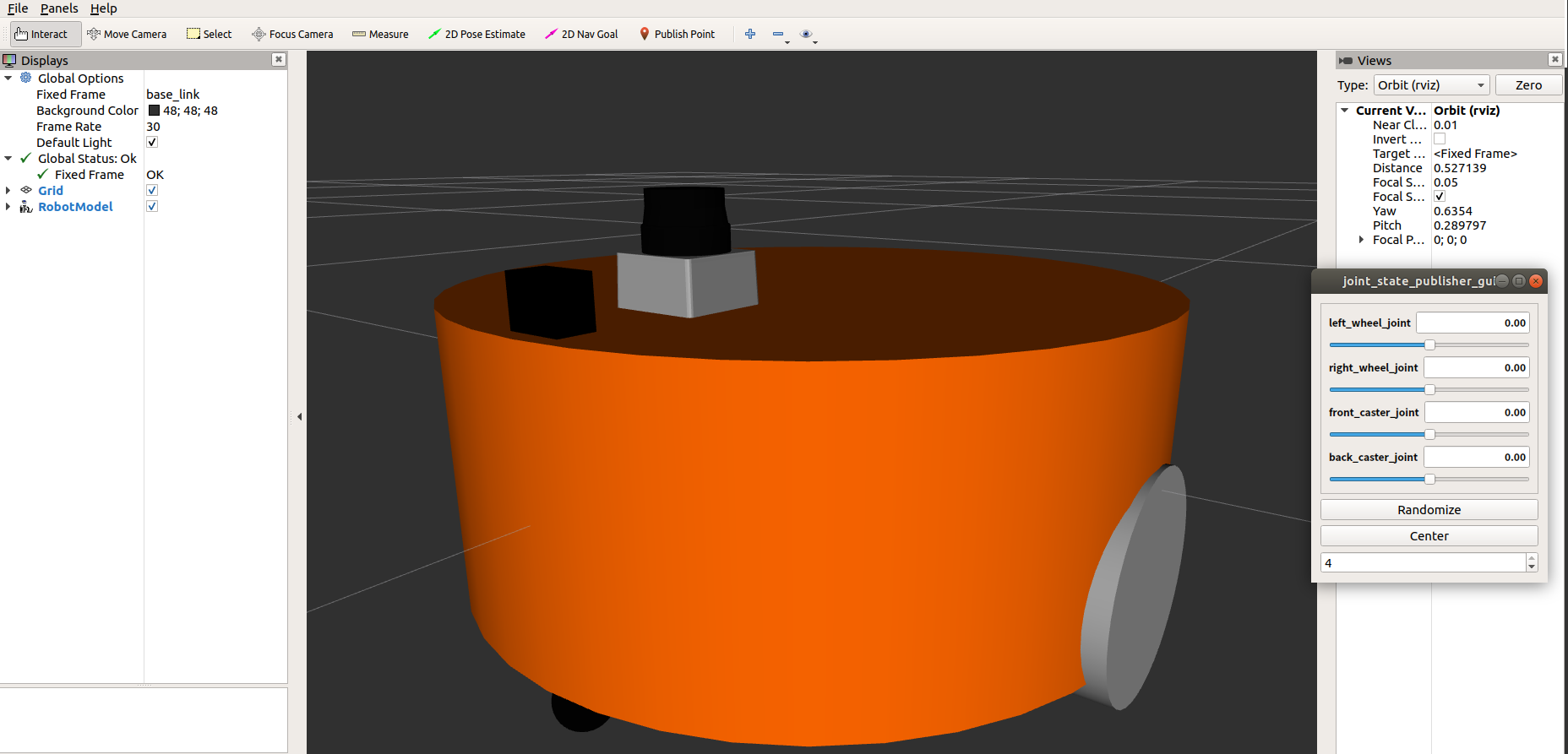

5.1 启动Xacro机器人可视化模型

roslaunch xqrobot_description display_xqrobot_xacro.launch

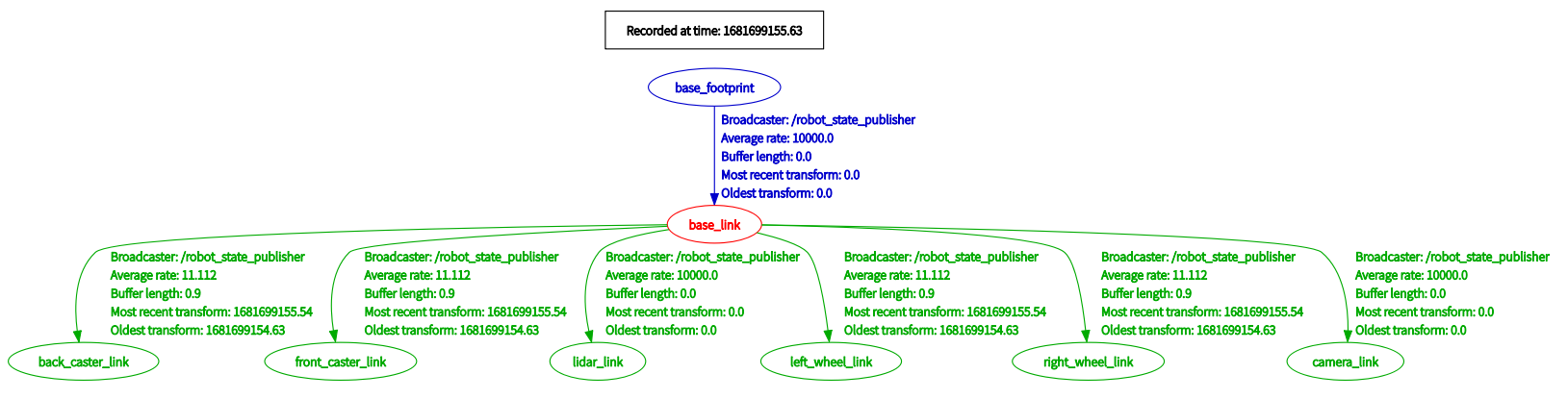

5.2 查看机器人TF坐标拓扑树

通过rqt_tf_tree工具可视化查看机器人所有连杆、传感器坐标变换关系，确认底盘、轮子、摄像头、激光雷达TF连接正常，无坐标异常断开问题：

rosrun rqt_tf_tree rqt_tf_tree

六、总结

本文先完成四轮圆柱移动机器人原生URDF模型全流程从零搭建，覆盖功能包创建、模型编写、语法校验、RViz可视化基础实操；针对原生URDF代码冗余、参数修改繁琐、复用性差等核心痛点，采用Xacro宏语言完成模型全模块化优化，实现参数集中管控、数学公式动态计算、重复结构宏函数复用、传感器独立模块化加装。优化后的Xacro模型代码简洁清晰、迭代扩展性强，后续新增传感器、调整机器人尺寸仅需修改对应常量参数或调用宏函数，无需大面积改动核心代码，完全适配ROS复杂机器人仿真、导航、实物驱动等二次开发工作，是ROS机器人标准化建模的必用优化方案。
