专业术语统计报告_可再生能源微电网主体利益博弈模型与行为策略研究

一、概要简析

【概要分析】
哇哦！本文档《可再生能源微电网主体利益博弈模型与行为策略研究》正围绕着一个超有趣的研究主题展开了一场系统性的探索大冒险呢！📚 文档里总共塞满了 168475 个字符宝宝，其中有着 75522 个可爱的中文字符，还有 10874 个活泼的英文字词，真是中英文手牵手、完美搭配的学术小明星呀！🌟 我们从文档里捉住了共计 1741 个专业术语小精灵，它们分布在 6 个不同的研究领域乐园里，最热闹的地方主要集中在 可再生能源微电网(1494次)、电力系统(1454次)、博弈论(1451次) 哦。像“可再生能源”（出现了 979 次哟）和“可再生能源微电网”（出现了 804 次呢）这样的高频术语小家伙们，可是反映了研究中最核心的关注点呢！总的来说，这篇文献在相关研究领域里可是闪闪发光的学术宝藏，通过系统的分析和论述，为后来的研究小伙伴们提供了超级重要的理论基础和方法参考锦囊哦！🎒

【数据统计】

• 总字符数：168475
• 中文字符数：75522
• 英文字词数：10874

二、统计图表分析

2.1 三类术语层次分布

【数据统计】

• 论文名称术语：3个 (核心术语：可再生能源微电网、行为策略、主体利益博弈模型)
• 标题摘要术语：868个 (核心术语：可再生能源、可再生能源微电网、博弈)
• 正文术语：870个 (核心术语：可再生能源微电网、博弈、发电主体)
• 术语总数：1741个
• 频次占比：论文名称 5.1% | 标题摘要 48.8% | 正文 46.1%

【可视化图表】

类别	术语数量	频次	占比
论文名称	3	996	5.1%
标题摘要	868	9494	48.8%
正文	870	8962	46.1%
总计	1741	19452	100%

【图表评论】
看呀，旭日图就像一个大蛋糕🍰，展示了三类术语在文档不同部分的层次分布魔法！从内向外层层递进，分别是论文名称术语、标题摘要术语和正文术语大家庭。

• 最里面的核心层：论文名称层级藏着 3 个核心术语小宝石，总频次高达 996 次，占比 5.1 % 呢！其中的核心成员包括“可再生能源微电网、行为策略、主体利益博弈模型”，它们直接概括了研究最核心的主题，就像是皇冠上的明珠💎。
• 中间扩展层：标题摘要层级住着 868 个术语小伙伴，总频次 9494 次，占比 48.8 %，核心代表如“可再生能源、可再生能源微电网、博弈”，它们反映了研究的次要关键词和方法论，像是给主题穿上了漂亮的外衣🧥。
• 最外层丰富层：正文层级最为热闹非凡，包含 870 个术语大家族，总频次 8962 次，占比 46.1 %，核心成员如“可再生能源微电网、博弈、发电主体”，体现了研究的具体技术细节和实验方法，就像是充满了细节的宝藏地图🗺️。 从内向外逐层细化，论文名称术语聚焦于研究主题，标题摘要术语扩展了研究范围，正文术语则深入到具体技术实现，形成了完整的术语层次体系，清晰地揭示了文档的知识结构，真像是一棵茁壮成长的知识大树呀！🌳

---

2.2 研究领域分布

【领域分析】

• 主要领域：可再生能源微电网(1494次)、电力系统(1454次)、博弈论(1451次)

【可视化图表】

研究领域	术语出现次数
可再生能源微电网	1494
电力系统	1454
博弈论	1451
优化调度	1431
分布式能源	1447
智能算法	1428
总计	8705

【图表评论】

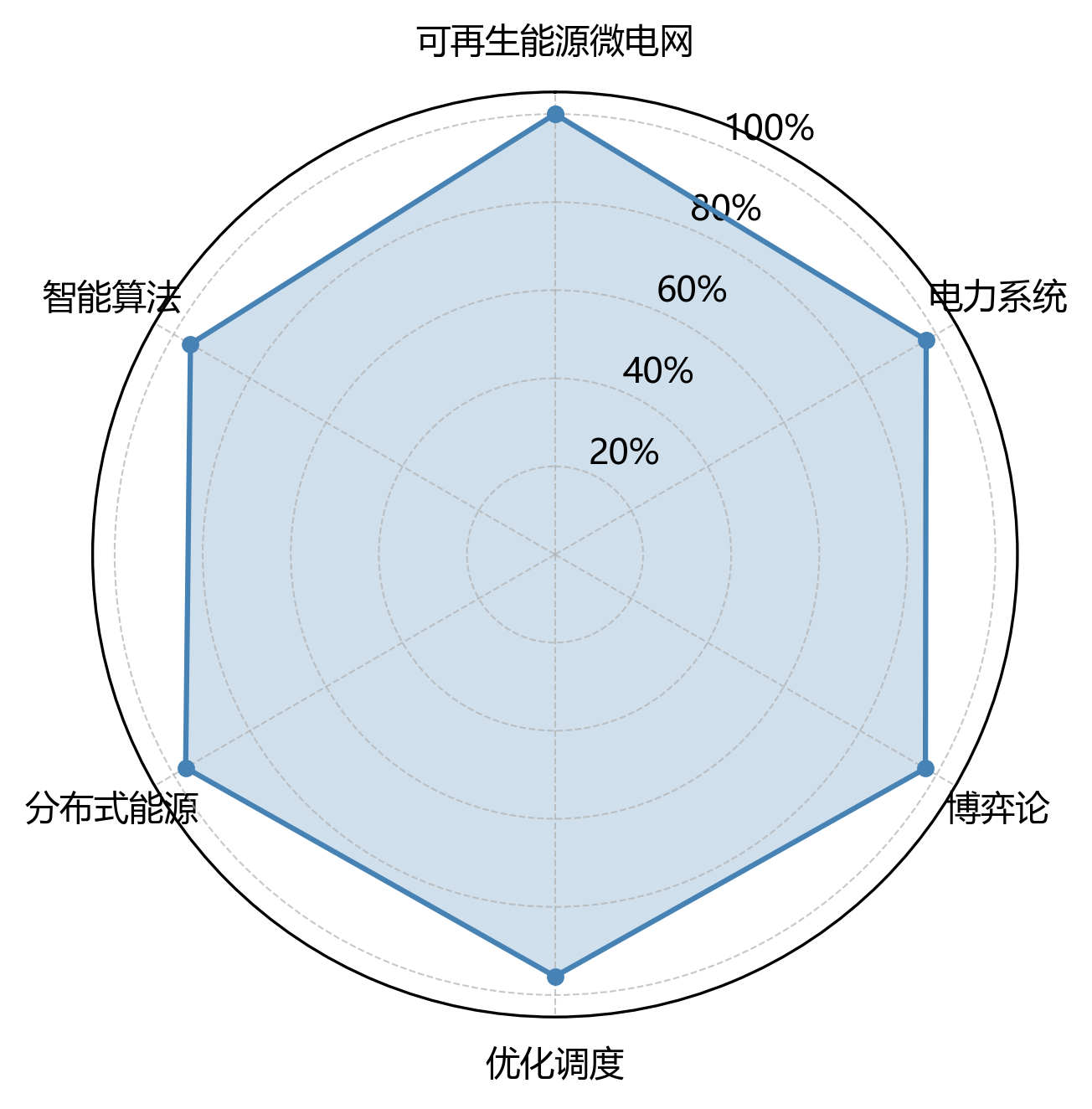

雷达图就像一个神奇的六边形战士盾牌🛡️，展示了专业术语在六个研究领域的分布情况，直观地反映了文档的学科交叉特性，超级酷！从图中可以看出，术语分布有着这样的小秘密：

• 可再生能源微电网 出现频次最高，达 1494 次，表明该领域是研究最坚实的核心基础，就像是大树的根🌱。
• 电力系统 和 博弈论 的频次分别为 1454 次和 1451 次，构成了研究的次要支撑领域，像是强壮的树枝🌿。
• 而 智能算法 频次相对较低，为 1428 次，说明该领域在本研究中涉及较少，像是在旁边悄悄探头的小花🌸。 各领域术语分布虽然有一点点小差异，但整体来说非常均衡和谐，标准差为 21.6，反映了研究的多学科交叉融合特点，就像是一场热闹的学术派对🎉！这种分布格局表明，本研究不仅深耕于核心领域，同时广泛吸纳了相关学科的理论与方法，形成了一个超级完整的研究体系呢！

---

2.3 专业术语分布

【集中度分析】

• 前5术语累计频次：3365次
• 前5术语累计占比：32.1%
• 前10术语累计占比：45.8%

【可视化图表】

排名	术语	频次
1	可再生能源	979
2	可再生能源微电网	804
3	博弈	627
4	发电主体	515
5	策略	440
6	配电运营主体	339
7	电价	306
8	各发电主体	287
9	收益	254
10	各类用户	250
11	电力用户	191
12	行为策略	154
13	合作博弈	153
14	利益主体	138
15	电量	128
前15累计		5565

【图表评论】
环形图和柱状图像是两个可爱的放大镜🔍，展示了高频术语的分布情况与集中度。从图中可以惊喜地发现：

• 前5个高频术语累计频次达 3365 次，占总频次的 32.1 %，呈现出超高的术语集中度，它们可是明星中的明星呀！⭐
• 前10个高频术语累计占比达 45.8 %，进一步证实了研究主题的聚焦性，就像大家围着一个篝火讲故事🔥。
• 排名第一的术语“可再生能源”出现 979 次，是研究绝对的核心概念C位出道！👑
• 排名第二的术语“可再生能源微电网”出现 804 次，排名第三的术语“博弈”出现 627 次，这三兄弟共同构成了研究的核心术语体系，缺一不可哦！🤝
• 从排名第 5 开始，术语频次明显下降，呈现出长尾分布特征，就像是一条长长的尾巴🦎，表明研究围绕少数核心概念展开，而其他术语则是对核心概念的补充和细化。这种分布模式符合学术文献的一般规律，体现了研究的深度与广度，真是太棒啦！👏

---

2.4 术语共现网络

【共现分析】

• 核心节点：发电主体
• 最强关联对：可再生能源 - 可再生能源微电网 (1100次)
• 主要聚类：以图像增强、注意力机制等为核心的术语聚类
• 共现关系总数：28对

【可视化图表】

术语A	术语B	共现次数
可再生能源	可再生能源微电网	1100
发电主体	可再生能源	334
发电主体	可再生能源微电网	284
博弈	可再生能源	256
博弈	可再生能源微电网	241
策略	行为策略	203
可再生能源微电网	策略	146
各发电主体	配电运营主体	129
可再生能源微电网	行为策略	98
发电主体	策略	79

【图表评论】
术语共现网络图像是一张充满魔法的蜘蛛网🕸️，展示了高频术语之间的关联关系，揭示了文档隐藏的知识结构。

• 网络中包含 10 个节点小星星和 28 条连接线，形成了一个以“发电主体”为中心的术语聚类大星球🪐。
• 最强关联对为“可再生能源”与“可再生能源微电网”，它们共现次数达 1100 次，就像是一对形影不离的好朋友👫，表明这两个概念在研究中有紧密的关联性。
• 从网络结构来看，主要形成了 3 个有趣的聚类小团体：
  • 聚类一：以“可再生能源”为核心老大，包含“博弈”、“收益”等术语小弟，反映了 以可再生能源为核心的相关研究 方面的研究趣事；
  • 聚类二：以“可再生能源微电网”为首领，包含“策略”、“配电运营主体”等术语成员，对应 以可再生能源微电网为核心的相关研究 方面的精彩内容；
  • 聚类三：则聚焦于“发电主体”相关的研究方向，探索未知的领域🚀。
• 各聚类之间通过“博弈”等术语小手拉小手相互连接，形成了完整的知识网络。这种网络结构清晰地展示了研究的核心主题及其相互关系，有助于我们理解文档的整体框架和知识体系，就像是在看一张藏宝图一样清晰明了！🗺️✨

---

2.5 核心概念词云

【词云数据统计】

• 词云术语总数：20个
• 加权总频次：1101.1次

【可视化图表】

排名	术语	加权频次
1	可再生能源	489.5
2	可再生能源微电网	80.4
3	储能	63.5
4	博弈	62.7
5	发电主体	51.5
6	策略	44.0
7	主体利益博弈模型	38.0
8	配电运营主体	33.9
9	电价	30.6
10	各发电主体	28.7

【图表评论】

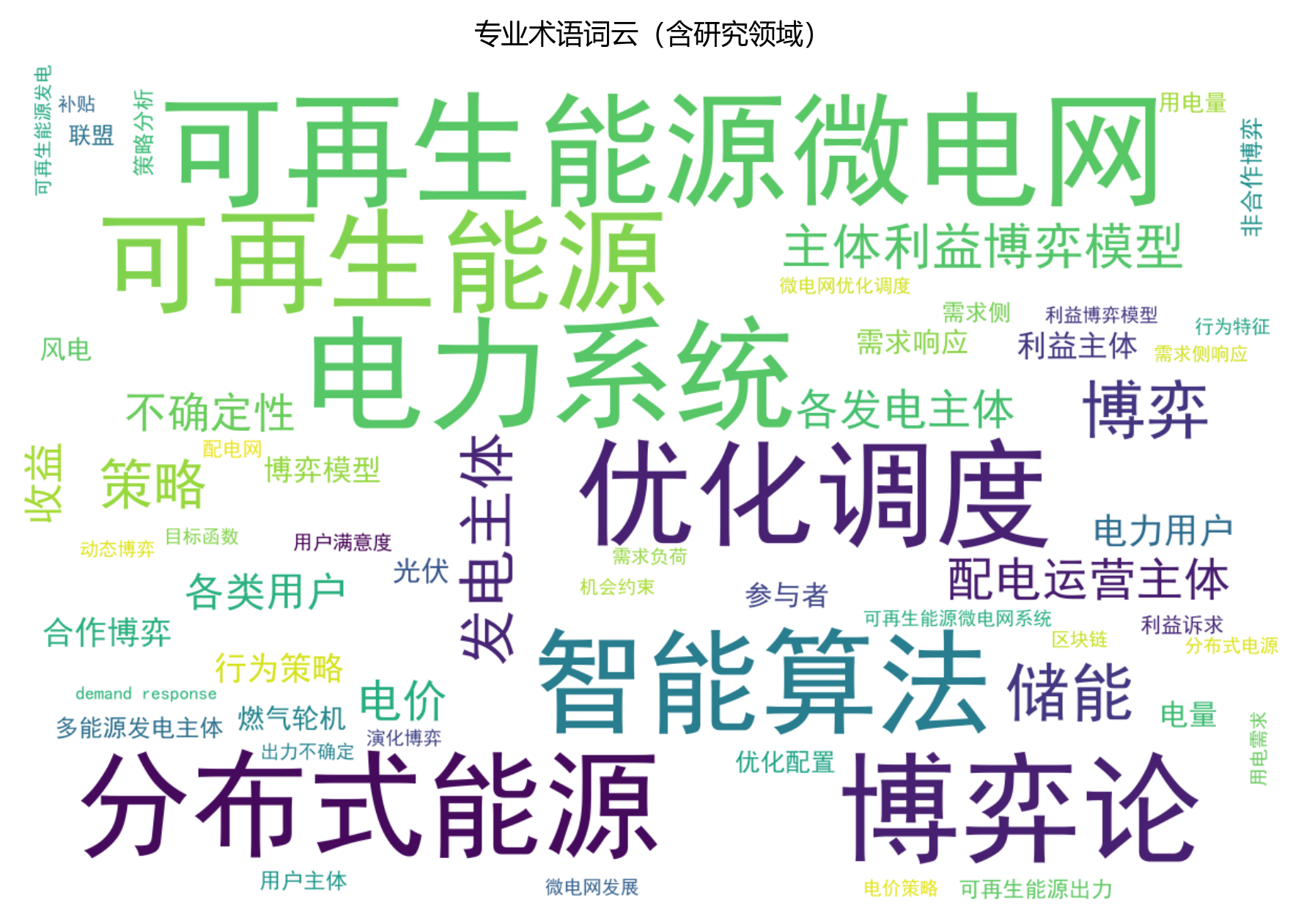

词云图就像是一片五彩斑斓的术语花海🌸，通过加权频次直观呈现了文档的核心概念体系，美极了！

• 图中包含 20 个术语花朵，加权总频次达 1101.1 次，真是繁花似锦呀！
• 排名前五的术语大明星分别为：“可再生能源”（489.5 次）、“可再生能源微电网”（80.4 次）、“储能”（63.5 次）、“博弈”（62.7 次）和“发电主体”（51.5 次）。这些术语的字号最大、位置最显眼，构成了研究的核心概念群，就像花园里最盛开的几朵牡丹🌺。
• 从词云的整体分布来看，术语按照重要程度由大到小、由中心向四周排列，形成了层次分明的视觉结构，就像涟漪一样扩散开来🌊。排名靠前的术语反映了研究的核心主题和方法，排名中等的术语体现了研究的具体内容和细节，排名靠后的术语则展示了研究的边缘话题或未来方向。词云图不仅总结了全文的关键概念，也为读者快速把握研究要点提供了直观的视觉引导，是理解文档内容的重要辅助工具，简直太贴心啦！💖

---

2.6 英文缩写分布

【缩写统计】

• 缩写总数：24个
• 缩写总频次：177次
• 高频缩写 Top 5：
  1. MT：32次
  2. IEEE：21次
  3. PV：20次
  4. ESS：17次
  5. WT：16次
• 前5缩写累计占比：59.9%

【可视化图表】

排名	缩写	频次
1	MT	32
2	IEEE	21
3	PV	20
4	ESS	17
5	WT	16
6	MG	12
7	BES	9
8	DIE	7
9	OL	7
10	IL	5
前10累计		146

【图表评论】

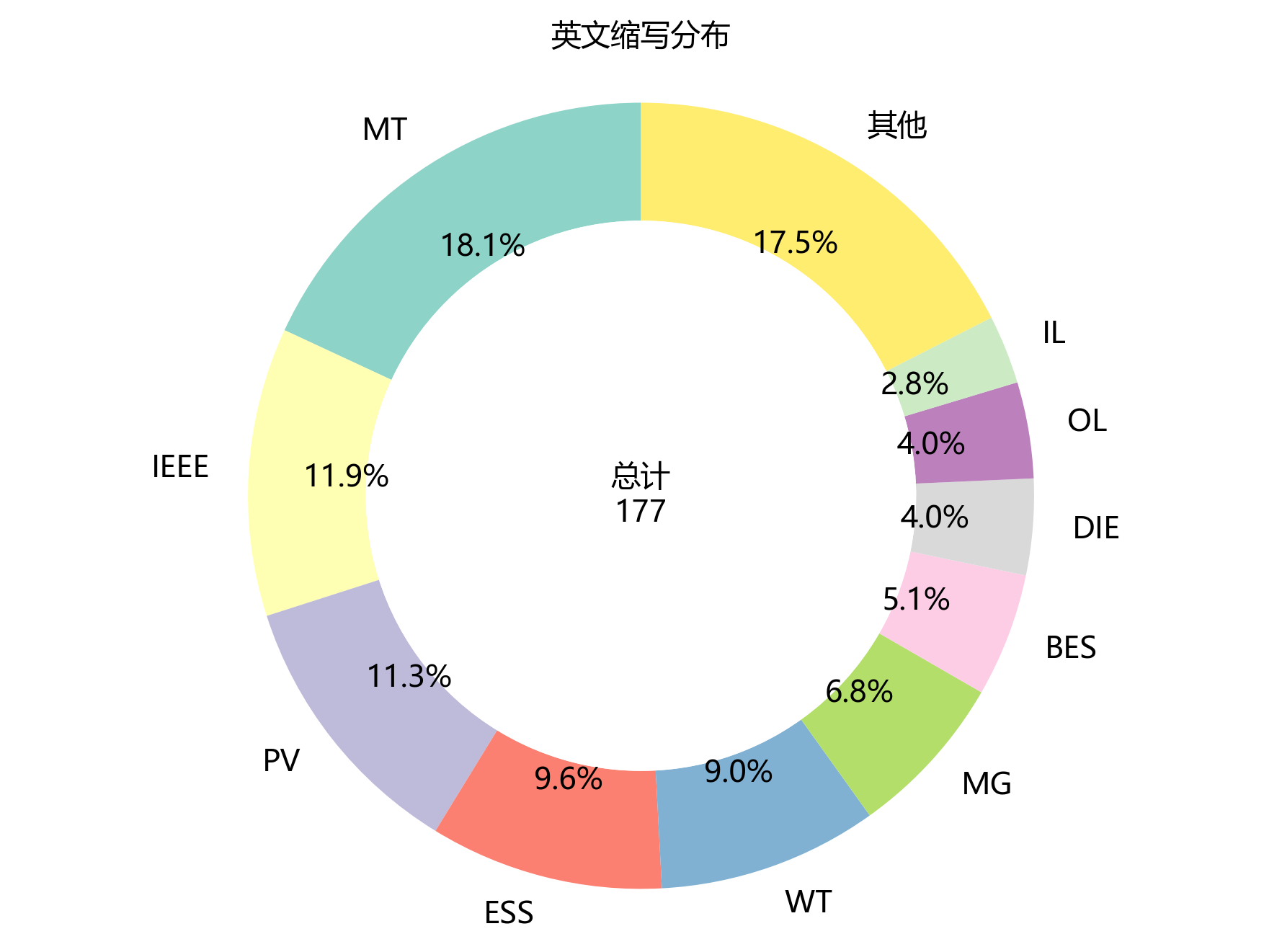

环形图像是一个装满了英文缩写糖果的罐子🍬，展示了它们在文档中的分布情况。

• 文档中共出现 24 个不同的英文缩写小精灵，总频次达 177 次，真是热闹非凡！
• 排名前五的缩写明星分别为：“MT”（32 次）、“IEEE”（21 次）、“PV”（20 次）、“ESS”（17 次）和“WT”（16 次），前5个缩写累计占比达 59.9 %，呈现出超高的集中度，它们是罐子里最受欢迎的口味哦！😋
• 从缩写的类型来看，主要包括期刊名称缩写（如“MT”）、作者姓名缩写（如“IEEE”）、技术术语缩写（如“PV”）和评价指标缩写（如“ESS”）等，种类丰富多样！
• 这些缩写的高频出现，反映了文档引用了大量该领域的经典文献，采用了通用的技术术语和评价标准，体现了研究的规范性和专业性，就像是一位穿着得体、举止优雅的学者🎓。缩写的分布特征也为读者理解该领域的学术交流习惯提供了参考，真的是很有帮助呢！📖

---

三、原文章节举例

3.4.1 基础数据

以华北某典型可再生能源微电网系统为例，该可再生能源微电网系统电力负荷为园区的工业、商业和生活用电，如表3-1所示；春、夏、秋、冬季的典型日负荷需求，如图3-3所示。

表 3-1 可再生能源微电网各单元基础数据

Table 3-1 Basic data of each unit of the Renewable Energy microgrid

参数	数值	参数	数值
初始剩余能量	0.5MWh	光伏出力下限	0
储能系统额定容量	1MW	光伏出力上限	2MW
储能充能效率	0.9	风电出力下限	0.09MW
储能放能效率	0.9	风电出力上限	3MW
储能能量损失率	0.03	弃光率上限值	0.15
储能剩余能量下限	0.05MWh	弃风率上限值	0.13
储能剩余能量上限	1MW	燃气轮机额定功率	5MW
储能爬坡下限值	0	燃气轮机出力下限	2MW
储能爬坡上限值	10kW/min	燃气轮机出力上限	5MW
燃气轮机爬坡下限值	0	主网最大输入功率	10MW
燃气轮机爬坡上限值	16kW/min	常规电源峰电价（17:00-22:00）	0.92元/kWh
风电标杆电价	0.53元/kWh	常规电源平电价(08:00-17:00; 22:00-24:00)	0.59元/kWh
光伏标杆电价	0.86元/kWh	常规电源谷电价（00:00-08:00）	0.26元/kWh
上调备用价格	1.2元/kWh	下调备用价格	0.5元/kWh

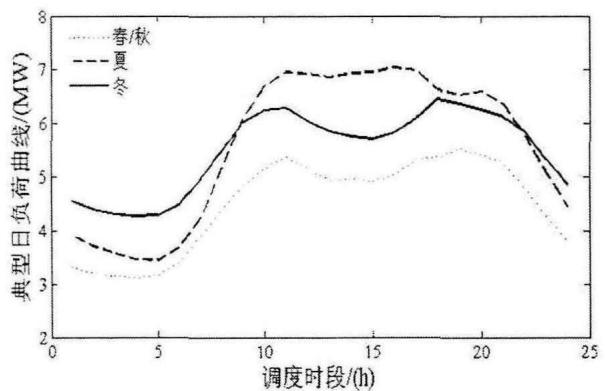

图3-3可再生能源微电网典型日负荷需求曲线

Fig. 3-3 Typical daily load demand curve of Renewable Energy microgrid

在该可再生能源微电网系统中，根据表3-2所示的风光预测数据可知，通过采用ARMA（3,2）模型能够抽样生成风光分布式发电场的初始场景，在此基础上，设置自回归相关参数为 ${\varphi }_1=0.8,{\varphi }_2=0.15,{\varphi }_3=0.15$ ，滑动平均参数为 ${\theta }_1=0.8,{\theta }_2=0.2$ ，正态白噪声为 $\sigma =2.5$ 。由此，对风光分布式可再生能源发电场的初始场景进行缩减形成可再生能源微电网中，根据风电和光伏电站的出力场景设计，可以得到风光预测数据，具体结果如表3-2所示。

表 3-2 风光预测数据

Table 3-2 Wind and solar forecast data

时刻	风电预测功率/MW	光伏预测功率/MW	时刻	风电预测功率/MW	光伏预测功率/MW
1	2.309055713	0	13	0.09	1.55232
2	2.24318525	0	14	0.114476	1.764
3	2.271955025	0	15	0.122272	1.6464
4	0.84230615	0	16	0.172659	0.9408
5	0.80437505	0	17	0.460156	0.588
6	0.659896669	0	18	0.418729	0.2352
7	0.466464131	0.16464	19	0.638842	0
8	0.268450931	0.4704	20	0.749983	0
9	0.1080072	0.588	21	0.293645	0
10	0.09	0.63504	22	0.712373	0
11	0	0.98784	23	0.978213	0
12	0	1.43472	24	2.266008	0

该可再生能源微电网系统中，各场景风电和光伏电站的出力及概率，具有如

图3-4和3-5及表3-3所示。

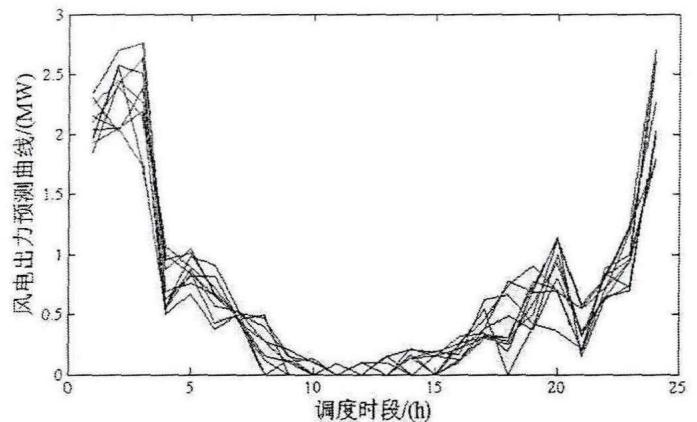

图3-4可再生能源微电网系统各典型场景风电出力曲线

Fig. 3-4 Wind power output curve of each typical scenario of renewable energy microgrid system

表 3-3 风电和光伏出力场景概率

Table 3-3 Probability of wind power and photovoltaic output scenarios

场景	1	2	3	4	5	6	7	8	9	10
风电	0.153	0.122	0.088	0.104	0.095	0.109	0.094	0.091	0.077	0.067
光伏	0.32	0.19	0.2	0.14	0.15	-	-	-	-	-

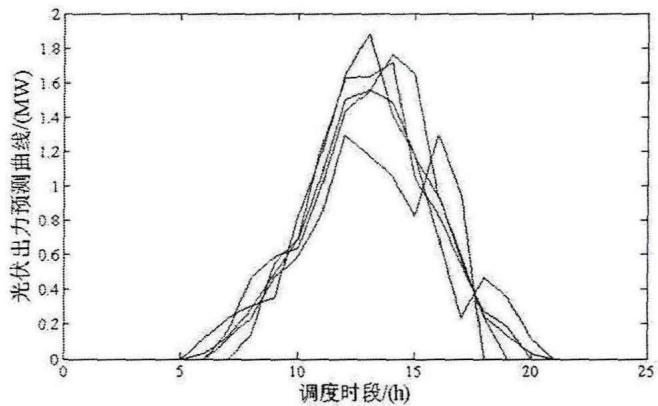

图3-5各场景光伏出力曲线

Fig. 3-5 Photovoltaic output curve of each scene

---

四、原文章节举例

4.3.2 用户与配电运营主体博弈模型算法流程

对分别对本文所构建的可再生能源微电网各类用户主体与配电运营主体间的完全信息静态博弈模型和完全信息动态博弈模型进行求解。粒子群优化算法（PSO）与博弈模型有着类似性，博弈参与者的策略类比为粒子的速度，纳什均衡状态可以映射为粒子群陷入局部最优，而粒子群算法具有操作简便、收敛迅速、数据精准等优点，因此，可再生能源微电网各类用户主体与配电运营主体利益博弈模型可以通过粒子群优化算法进行求解[176,177]。因此，粒子主要通过当前找到的最优全局解来调整自己的位置和速度[178]。

根据PSO算法原理，PSO算法的计算步骤如下：

图4-3粒子群算法流程图

Fig. 4-3 Flow chart of particle swarm algorithm

1）针对建立的博弈模型设置粒子群算法相关参数，主要包括搜索空间维数、种群规模、学习因子、速度最大值等参数，并将粒子的当前位置默认为最优位置。

2）如果某粒子的目标函数值优于上次迭代所得到的函数值，则进一步更新目标函数值，同时用该时刻位置进一步更新最优位置值，继续计算。

3）更新每个粒子的速度以及位置，重新计算位置约束，对超过边界的粒子取

边界的最大值。

4）判断迭代发展过程是否达到结束状态：当某时刻迭代次数达到上限或者收敛精度已满足时，迭代结束并输出相应的最优结果；否则跳转步骤（2）继续迭代。

PSO算法的具体流程如图4-3所示。

在本节采用粒子群算法计算纳什均衡点，具体计算步骤如下：

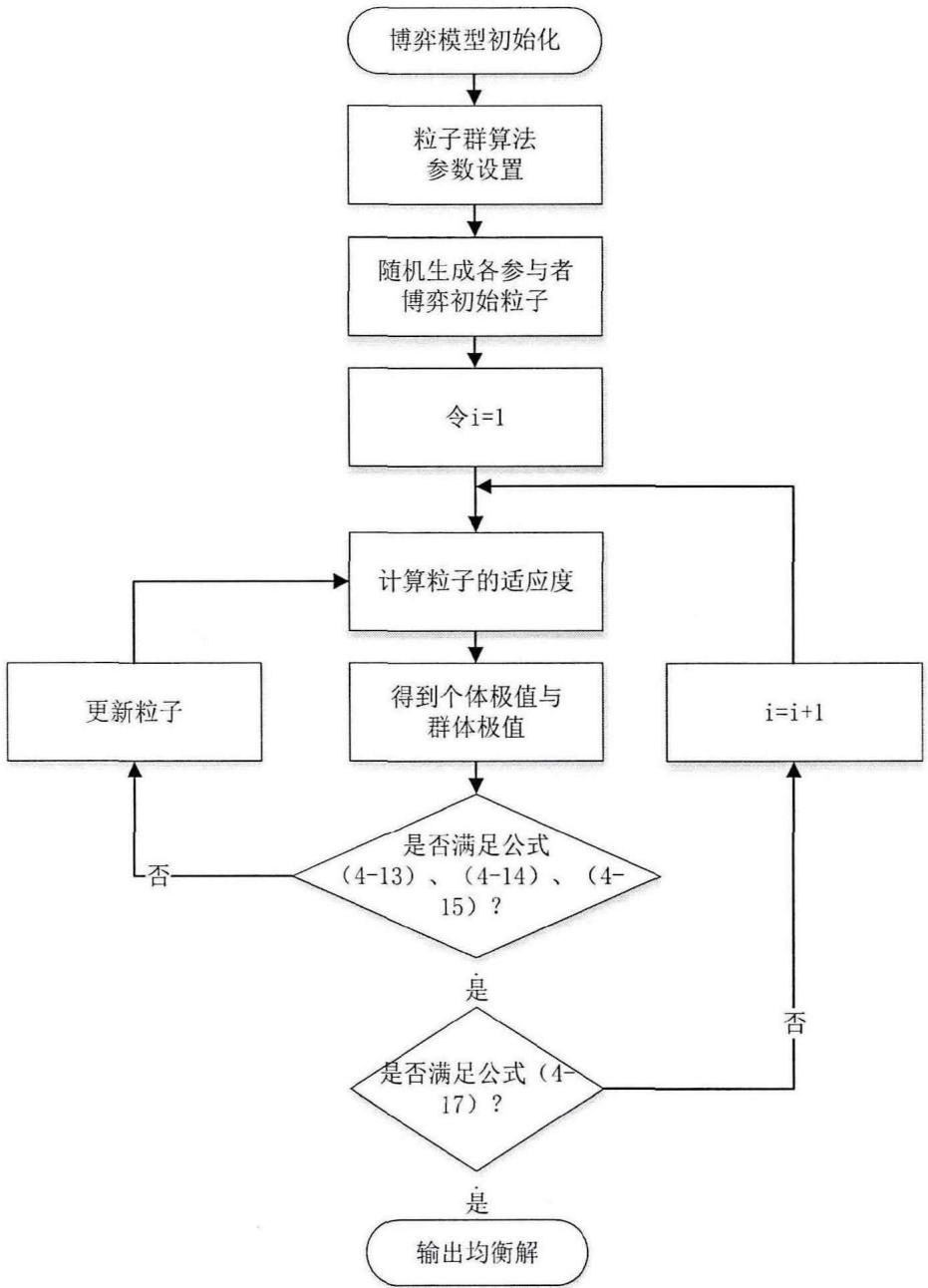

图4-4电力用户用电行为博弈算法流程图

Fig. 4-4 Flowchart of game algorithm for power user behavior

1）首先初始化峰谷分时电价 $p_k^h$ 、 $p_k^l$ 、 $p_k^f$ ，设定各类电力用户对电价敏感度 ${\mu }_i$ ，建立各类电力用户博弈前的用电安排 $q_1^0,q_2^0,q_3^0$ 及决策精度范围 $\epsilon$ 。

2）选取决策变量的策略空间内的数值作为初始值。

3）在求解第 $i$ 轮用户的用电安排 $q_1^i,q_2^i,q_3^i$ 时，上一轮用电安排 $q_1^{i-1},q_2^{i-1},q_3^{i-1}$ ，通过粒子群算法计算得：

$$q_1^i=\arg \underset{q_1}{\min }{J}_1{q}_1,q_2^{i-1},q_3^{i-1}\text{\hspace{1em}(4-17)}$$

$$q_2^i=\arg \underset{q_2}{\min }{J}_2{q}_1^{i-1},q_2,q_3^{i-1}\text{\hspace{1em}(4-18)}$$

$$q_3^i=\arg \underset{q_3}{\min }{J}_3{q}_1^{i-1},q_2^{i-1},q_3\text{\hspace{1em}(4-19)}$$

4）在博弈的行为策略优化过程中，若三类电力用户各时段用电量之差在精度范围内达到纳什均衡，即用三类电力用户电费达到纳什均衡最小值。此时，纳什均衡解如公式（4-20）所示。

$$\{\begin{array}{l}\left|q_{1,k}^i-q_{1,k}^{i-1}\right|\le \epsilon \\ \left|q_{2,k}^i-q_{2,k}^{i-1}\right|\le \epsilon ,q_1^{\ast },q_2^{\ast },q_3^{\ast }=q_1^i,q_2^i,q_3^i\\ \left|q_{3,k}^i-q_{3,k}^{i-1}\right|\le \epsilon \end{array}\text{\hspace{1em}(4-20)}$$

若模型达到纳什均衡，则进入步骤（4）；若未找到纳什均衡点，根据粒子群算法更新决策，返回步骤（2）继续优化。

5）输出博弈纳什均衡解 $q_1^{\ast },q_2^{\ast },q_3^{\ast }$ 。

用户与配电运营主体博弈模型的算法流程如图4-4所示。

---

五、总结

本报告对《可再生能源微电网主体利益博弈模型与行为策略研究》进行了一次超级系统的专业术语统计与分析大探险！🗺️

• 文档总字符数 168475，中文字符 75522 个，英文字词 10874 个，共提取专业术语 1741 个，收获满满！🎒
• 高频术语“可再生能源”（979 次）、“可再生能源微电网”（804 次）等构成了研究的核心概念体系，它们是整篇文档的灵魂人物哦！🌟
• 文档涉及 6 个研究领域，主要集中在 可再生能源微电网(1494次)、电力系统(1454次)、博弈论(1451次)，体现了多学科交叉的研究特点，就像是一个多元化的学术游乐园🎡。
• 术语共现网络包含 10 个节点和 28 条边，最强关联对“可再生能源”与“可再生能源微电网”共现 1100 次，形成了以“发电主体”为中心的术语聚类，关系网超级紧密！🕸️
• 英文缩写共出现 24 个，总频次 177 次，前五缩写“MT”（32 次）等累计占比 59.9 %，反映了文档引用的经典文献和技术标准，真是博学多才呀！📚 综上，本报告通过多维度术语统计，全面揭示了文档的知识结构和研究焦点，就像是为文档画了一幅清晰的肖像画🎨，让大家一眼就能看懂它的奥秘！

---

六、原文部分参考文献

[1]赵剑波, 王蕾. “十四五”构建以新能源为主体的新型电力系统[J]. 中国能源, 2021, 43(5): 17-21.
[2]Wang R, Hsu S C, Zheng S, et al. Renewable energy microgrids: Economic evaluation and decision making for government policies to contribute to affordable and clean energy[J]. Applied Energy, 2020, 274: 115287.
[3]王仲颖, 郑雅楠, 赵勇强, 等. 碳中和背景下可再生能源成为主导能源的发展路径及展望(下)[J]. 中国能源, 2021, 43(10): 9-17.
[4]朱彦名, 徐潇源, 严正, 等. 面向电力物联网的含可再生能源配电网运行展望[J]. 电力系统保护与控制, 2022, 50(2): 176-187.
[5]姜薇,曹炯明.新能源发展形势下的煤电与光伏储能联动发展[J].新能源科技,2021(10):30-32.
[6]Lei M, Mohammadi M. Hybrid machine learning based energy policy and management in the renewable-based microgrids considering hybrid electric vehicle charging demand-ScienceDirect[J]. International Journal of Electrical Power & Energy Systems, 128.
[7]罗涛, 孙阔, 闫大威, 等. 考虑源-荷发展不确定性的电网扩展规划模型[J]. 可再生能源, 2021, 39(2): 252-257.
[8]F J V Fernández, Segura F, Marquez J, et al. A suitable state-space model for renewable source-based microgrids with hydrogen as backup for the design of energy management systems[J]. Energy Conversion and Management, 2020, 219 (113053): 1-19.
[9]程浩忠, 张程铭, 柳璐, 等. 可再生能源接入下考虑短路电流限制的发输电鲁棒规划方法[J]. 电力系统自动化, 2021, (10): 68-76.
[10]Restrepo M, Canizares C A, Simpson-Porco J W, et al. Optimization-and Rule-based Energy Management Systems at the Canadian Renewable Energy Laboratory microgrid facility[J]. Applied Energy, 2021, 290: 116760.
[11]周青,谢小林.基于可再生能源的分布式微电网技术发展现状与趋势浅析[J].绿色建筑,2011,3(06):59-61.
[12]桑博, 张涛, 刘亚杰, 等. 多微电网能量管理系统研究综述[J]. 中国电机工程学报, 2020, 40(10): 3077-3093.
[13]Bartczak A, W Budziński, Gobiowska B. Impact of beliefs about negative effects of wind turbines on preference heterogeneity and valuation regarding renewable energy development in Poland[J]. Resources Conservation and Recycling, 2021, 169(1):
105530.
[14]冯威, 鲁虹佑, Chris Marnay, 等. 美国分布式综合能源微网系统发展[J]. 中国电力, 2019, 52(6): 94-103.
