主题057：水泥窑辐射换热

摘要

水泥工业是国民经济的重要基础产业，也是能源消耗和温室气体排放的重点行业。水泥回转窑作为水泥生产的核心设备，其内部的高温辐射换热过程直接影响熟料质量、能耗水平和环境影响。本主题系统介绍水泥回转窑的辐射换热机理，建立窑内辐射传热模型，分析燃烧区、过渡区、烧成区和冷却区的温度分布特征，探讨燃料燃烧、熟料形成和窑衬保护等关键过程中的辐射传热规律。通过建立多区域辐射网络模型，优化燃烧器布置和窑速控制策略，为水泥窑的节能降耗和清洁生产提供理论指导。

关键词

水泥回转窑、辐射换热、熟料烧成、燃烧优化、窑衬保护、热效率、NOx控制、替代燃料

---

1. 水泥生产工艺概述

1.1 水泥生产流程

水泥生产是将石灰石、黏土等原料经过破碎、粉磨、煅烧等工序制成水泥熟料，再与石膏等混合材粉磨制成水泥产品的过程。现代水泥生产主要采用新型干法工艺，其核心设备是悬浮预热器和回转窑系统。

原料准备阶段：石灰石（CaCO₃含量>50%）、黏土（提供SiO₂、Al₂O₃、Fe₂O₃）和校正原料（铁矿石、砂岩等）经破碎后按比例配料，送入生料磨粉磨至80μm筛余<12%。生料的化学组成需要满足熟料矿物形成的需要，通常控制三个率值：石灰饱和系数（KH）0.87-0.96、硅率（SM）2.0-2.8、铝率（IM）1.0-1.8。

预热分解阶段：生料粉经预热器与窑尾高温烟气换热，温度从常温升至850-900℃，碳酸钙分解率可达90%以上。预热器通常采用五级旋风筒，换热效率高达95%，是干法工艺节能的关键。

熟料烧成阶段：预热后的生料进入回转窑，在1450℃左右的高温下完成熟料矿物的形成反应。窑内分为干燥带、预热带、分解带、放热反应带、烧成带和冷却带，各带的温度分布和停留时间对熟料质量至关重要。

熟料冷却阶段：高温熟料（1300-1400℃）进入篦冷机，与冷却空气换热后温度降至100℃以下。回收的热风一部分作为二次风入窑助燃，一部分作为三次风入分解炉，其余用于原料烘干或余热发电。

1.2 回转窑的结构特点

水泥回转窑是一个倾斜安装的旋转圆筒设备，其结构参数直接影响窑内热工过程。

窑体尺寸：现代大型水泥窑的规格通常为Φ4.8m×72m至Φ6.0m×95m，长径比（L/D）12-16。窑体倾斜度3.5-4.0%，转速0.5-4.0r/min可调。窑内物料填充率一般控制在6-15%，以保证物料与热气流的充分接触和均匀受热。

窑衬结构：窑衬是保护窑壳、减少热损失的关键。烧成带采用镁铬砖或镁铝尖晶石砖（耐温>1800℃），过渡带采用硅莫砖或抗剥落高铝砖，冷却带和进料端采用高铝砖或黏土砖。窑衬厚度200-250mm，使用寿命2-3年。窑衬内表面温度高达1400-1600℃，外表面温度控制在300-350℃以下以保护窑壳。

燃烧系统：现代水泥窑多采用多通道燃烧器（三通道或四通道），一次风率5-15%，风速150-250m/s，形成稳定的火焰。燃烧器可沿窑轴线移动，调节火焰位置和形状。分解炉使用三次风（温度800-900℃）作为助燃空气，煤粉在炉内悬浮燃烧。

1.3 窑内热工制度

水泥回转窑的热工制度决定了熟料质量和能耗水平，主要包括温度制度、压力制度和气氛制度。

温度制度：窑尾烟气温度1000-1150℃，分解炉出口温度850-880℃，窑头火焰温度1800-2000℃，熟料温度1350-1450℃，二次风温度1100-1200℃。烧成带物料温度1450℃左右，液相量20-30%，是熟料矿物（C₃S、C₂S、C₃A、C₄AF）形成的关键区域。

压力制度：窑头微负压（-50至-100Pa），防止高温烟气外逸；窑尾负压-300至-500Pa，保证烟气顺畅流动。预热器系统采用逐级负压设计，C1出口负压-5000至-6000Pa。

气氛制度：窑内燃烧区为氧化气氛（过剩空气系数1.05-1.15），保证燃料完全燃烧；烧成带局部可能形成还原气氛，有利于降低NOx生成和微量元素的挥发。分解炉内为强氧化气氛，保证生料分解和燃料燃尽。

2. 水泥窑辐射换热机理

2.1 窑内辐射传热特点

水泥回转窑内的高温辐射换热具有以下显著特点：

高温强辐射：窑头火焰温度高达1800-2000℃，熟料表面温度1350-1450℃，窑衬内表面温度1400-1600℃。根据斯蒂芬-玻尔兹曼定律，辐射热流密度与温度的四次方成正比，因此辐射是窑内的主要传热方式，占总传热量的80-90%。

多介质参与：窑内存在气体（燃烧产物、水蒸气、CO₂）、固体（熟料颗粒、生料粉、煤灰）和液体（熟料液相）多种介质。气体介质的选择性辐射、颗粒介质的散射和吸收、液相表面的镜面反射共同构成了复杂的辐射传递过程。

非均匀温度场：沿窑长方向温度变化剧烈（从1000℃升至2000℃再降至1300℃），径向温度梯度也很大（火焰中心与窑壁温差300-500℃）。这种非均匀性导致辐射换热强度在空间上分布不均。

动态变化：窑体旋转（0.5-4r/min）使物料表面不断更新，火焰形状和位置随燃烧工况变化，窑皮（熟料在窑衬上的附着层）厚度和位置也会变化。这些动态因素使辐射换热呈现非稳态特征。

2.2 火焰辐射特性

水泥窑火焰是煤粉或替代燃料与空气燃烧产生的高温气流，其辐射特性对窑内传热至关重要。

火焰结构：火焰可分为内回流区（高温烟气回流）、燃烧区（燃料与空气混合燃烧）和外焰区（完全燃烧产物）。内回流区温度最高（1900-2100℃），是辐射传热的主要热源。火焰长度通常为窑径的4-6倍，过长会导致烧成带后移，过短会造成局部高温。

火焰黑度：火焰黑度取决于燃料类型、燃烧状况和颗粒浓度。煤粉火焰的黑度0.6-0.85，主要辐射成分包括：

• 三原子气体（CO₂、H₂O）的选择性辐射，在2.7μm、4.3μm等波段有强吸收带
• 炭黑颗粒的连续辐射，黑度接近1
• 飞灰颗粒的散射和吸收

火焰黑度可用以下经验公式估算：
$${\epsilon }_f=1-e^{-K_f{L}_f}$$

其中，$K_f$为火焰衰减系数（m⁻¹），与燃料含灰量、燃烧效率有关；$L_f$为火焰有效厚度（m），近似等于窑径。

火焰发射率的影响因素：

• 燃料类型：烟煤火焰黑度>无烟煤>天然气
• 煤粉细度：细度越细，燃烧越快，炭黑生成越多，火焰黑度越大
• 一次风率：一次风率越低，火焰越集中，黑度越大
• 燃烧器设计：旋流强度影响燃料与空气混合，进而影响火焰特性

2.3 熟料表面辐射特性

熟料表面是辐射换热的接收面，其辐射特性影响吸热效率和温度分布。

熟料发射率：熟料表面发射率0.8-0.95，取决于表面状态（粗糙度、液相含量、颗粒大小）。烧成带熟料表面有液相覆盖，发射率较高（0.9-0.95）；冷却带熟料表面干燥，发射率略低（0.8-0.85）。

熟料反射特性：熟料表面近似漫反射，漫反射率0.05-0.15。反射辐射在窑内多次反射后被吸收，增加了辐射换热的复杂性。

熟料液相辐射：在1450℃左右，熟料中形成20-30%的液相。液相表面相对光滑，反射特性接近镜面。液相的存在降低了熟料表面的有效发射率，但也促进了熟料矿物的溶解和结晶。

2.4 窑衬辐射特性

窑衬是窑内辐射换热的重要边界，其辐射特性影响热损失和窑壳保护。

窑衬发射率：镁铬砖、镁铝尖晶石砖等碱性砖的发射率0.85-0.95，高铝砖发射率0.8-0.9。窑衬内表面在高温下会辐射热量，一方面加热物料，另一方面造成热损失。

窑皮辐射：窑皮是熟料在窑衬表面形成的附着层，厚度50-200mm。窑皮表面温度比窑衬内表面低100-200℃，起到了保护窑衬和调节传热的作用。合适的窑皮厚度是窑操作的重要指标。

窑衬温度分布：沿窑衬厚度方向温度梯度很大，内表面1400-1600℃，外表面300-350℃。窑衬导热系数1.5-3.0 W/(m·K)，热阻较大，是限制热损失的主要因素。

3. 水泥窑辐射换热数学模型

3.1 辐射传递方程

水泥窑内的辐射传递可以用辐射传递方程（RTE）描述：

$$\frac{d{I}_{\lambda }(s,\vec{\Omega })}{ds}=-{\kappa }_{\lambda }{I}_{\lambda }(s,\vec{\Omega })+{\kappa }_{\lambda }{I}_{b\lambda }(T)-{\sigma }_{s\lambda }{I}_{\lambda }(s,\vec{\Omega })+\frac{{\sigma }_{s\lambda }}{4\pi }{\int }_{4\pi }{I}_{\lambda }(s,{\vec{\Omega }}^{\prime }){\Phi }_{\lambda }({\vec{\Omega }}^{\prime },\vec{\Omega })d{\Omega }^{\prime }$$

其中：

• $I_{\lambda }$：光谱辐射强度（W/(m²·sr·μm)）
• ${\kappa }_{\lambda }$：光谱吸收系数（m⁻¹）
• ${\sigma }_{s\lambda }$：光谱散射系数（m⁻¹）
• ${\Phi }_{\lambda }$：散射相函数
• $I_{b\lambda }$：黑体光谱辐射强度

对于水泥窑的简化分析，可以采用灰体假设和漫灰表面模型，辐射传递方程简化为：

$$\frac{dI}{ds}=-\beta I+\kappa I_b+\frac{{\sigma }_s}{4\pi }{\int }_{4\pi }I({\vec{\Omega }}^{\prime })\Phi ({\vec{\Omega }}^{\prime },\vec{\Omega })d{\Omega }^{\prime }$$

其中，$\beta =\kappa +{\sigma }_s$为消光系数。

3.2 区域法模型

对于工程计算，通常采用区域法（Zone Method）将窑内空间离散为若干区域，建立辐射换热网络。

空间离散：沿窑长方向将窑内分为n个轴向区域，每个区域再分为火焰区、烟气区和物料区。沿径向可分为火焰核心区、火焰外区和近壁区。

辐射换热网络：各区域之间通过视角因子建立辐射联系，形成辐射网络。对于灰体漫射表面，两个表面i和j之间的辐射换热量为：

$$Q_{ij}=\frac{\sigma (T_i^4-T_j^4)}{\frac{1-{\epsilon }_i}{{\epsilon }_i{A}_i}+\frac{1}{A_i{F}_{ij}}+\frac{1-{\epsilon }_j}{{\epsilon }_j{A}_j}}$$

其中，$F_{ij}$为视角因子，满足互换关系$A_i{F}_{ij}=A_j{F}_{ji}$。

气体辐射处理：气体辐射采用加权求和灰气体模型（WSGGM）：

$${\epsilon }_g=\sum _{k=1}^K{a}_k(T)(1-e^{-{\kappa }_{k}pL})$$

其中，$a_k$为权重系数，${\kappa }_k$为灰气体吸收系数，p为总压，L为平均射线长度。

3.3 能量平衡方程

各区域的能量平衡方程为：

火焰区：
$${\dot{m}}_f{H}_{cv}{\eta }_{comb}=Q_{rad,fg}+Q_{rad,fs}+Q_{conv,fg}+Q_{conv,fs}$$

其中，${\dot{m}}_f$为燃料流量，$H_{cv}$为燃料热值，${\eta }_{comb}$为燃烧效率，$Q_{rad}$为辐射换热量，$Q_{conv}$为对流换热量。

物料区：
$$Q_{rad,fs}+Q_{rad,ws}+Q_{conv,gs}={\dot{m}}_s{c}_s\frac{d{T}_s}{dx}+{\dot{m}}_s\Delta H_{dec}+{\dot{m}}_s\Delta H_{clink}$$

其中，${\dot{m}}_s$为生料流量，$c_s$为比热容，$\Delta H_{dec}$为分解热，$\Delta H_{clink}$为熟料形成热。

窑衬区：
$$Q_{rad,fs}+Q_{rad,ws}+Q_{conv,gs}=Q_{cond}+Q_{rad,loss}$$

其中，$Q_{cond}$为通过窑衬的导热量，$Q_{rad,loss}$为窑壳外表面的辐射和对流损失。

4. 水泥窑辐射换热仿真案例

4.1 案例1：窑头燃烧区温度分布计算

问题描述：某水泥窑规格Φ4.8m×72m，产量5000t/d。窑头使用三通道煤粉燃烧器，煤粉流量12t/h，热值5500kcal/kg，一次风率8%，二次风温度1150℃。计算燃烧区温度分布和辐射热流密度。

数学模型：

火焰温度分布采用高斯分布模型：
$$T_f(r,x)=T_{max}\exp \left(-\frac{r^2}{2{\sigma }_r^2}\right)\exp \left(-\frac{(x-x_{max}{)}^2}{2{\sigma }_x^2}\right)+T_{amb}$$

其中，$T_{max}$为火焰最高温度，$x_{max}$为最高温度位置，${\sigma }_r$和${\sigma }_x$为分布参数。

辐射热流密度计算：
$$q_{rad}={\epsilon }_f\sigma T_f^4-{\alpha }_f\sigma T_s^4$$

仿真代码：

# 案例1：窑头燃烧区温度分布计算
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle

# 窑体参数
D = 4.8  # 窑直径 (m)
L_flame = 25  # 火焰长度 (m)

# 燃烧参数
coal_flow = 12e3/3600  # 煤粉流量 (kg/s)
CV = 5500 * 4184  # 热值 (J/kg)
primary_air = 0.08  # 一次风率
T_secondary = 1150 + 273  # 二次风温度 (K)

# 计算燃烧放热
Q_combustion = coal_flow * CV  # 总放热量 (W)
combustion_eff = 0.95  # 燃烧效率

# 火焰温度分布模型
x = np.linspace(0, L_flame, 100)
r = np.linspace(0, D/2, 50)
X, R = np.meshgrid(x, r)

# 火焰中心温度分布
T_max = 2000 + 273  # 最高温度 (K)
x_max = 8  # 最高温度位置 (m)
sigma_x = 5  # 轴向分布参数
sigma_r = 0.8  # 径向分布参数

T_flame = T_max * np.exp(-(X-x_max)**2/(2*sigma_x**2)) * np.exp(-R**2/(2*sigma_r**2))
T_flame = np.maximum(T_flame, T_secondary)

# 火焰黑度
epsilon_f = 0.75

# 辐射热流密度计算 (W/m2)
SIGMA = 5.67e-8
q_rad = epsilon_f * SIGMA * T_flame**4

# 计算熟料表面接收的辐射热流
T_clinker = 1450 + 273  # 熟料温度 (K)
q_rad_net = epsilon_f * SIGMA * (T_flame**4 - T_clinker**4)

print("=" * 60)
print("案例1：窑头燃烧区温度分布计算")
print("=" * 60)
print(f"\n窑体参数：")
print(f"  窑直径：{D} m")
print(f"  火焰长度：{L_flame} m")
print(f"\n燃烧参数：")
print(f"  煤粉流量：{coal_flow*3600/1000:.1f} t/h")
print(f"  煤粉热值：{CV/4184:.0f} kcal/kg")
print(f"  总放热量：{Q_combustion/1e6:.1f} MW")
print(f"\n火焰特性：")
print(f"  最高温度：{T_max-273:.0f}°C")
print(f"  最高温度位置：距窑头{x_max} m")
print(f"  火焰黑度：{epsilon_f:.2f}")
print(f"\n辐射热流：")
print(f"  最大辐射热流：{np.max(q_rad)/1e6:.2f} MW/m²")
print(f"  平均辐射热流：{np.mean(q_rad)/1e3:.0f} kW/m²")
print(f"  净辐射热流（对熟料）：{np.mean(q_rad_net)/1e3:.0f} kW/m²")

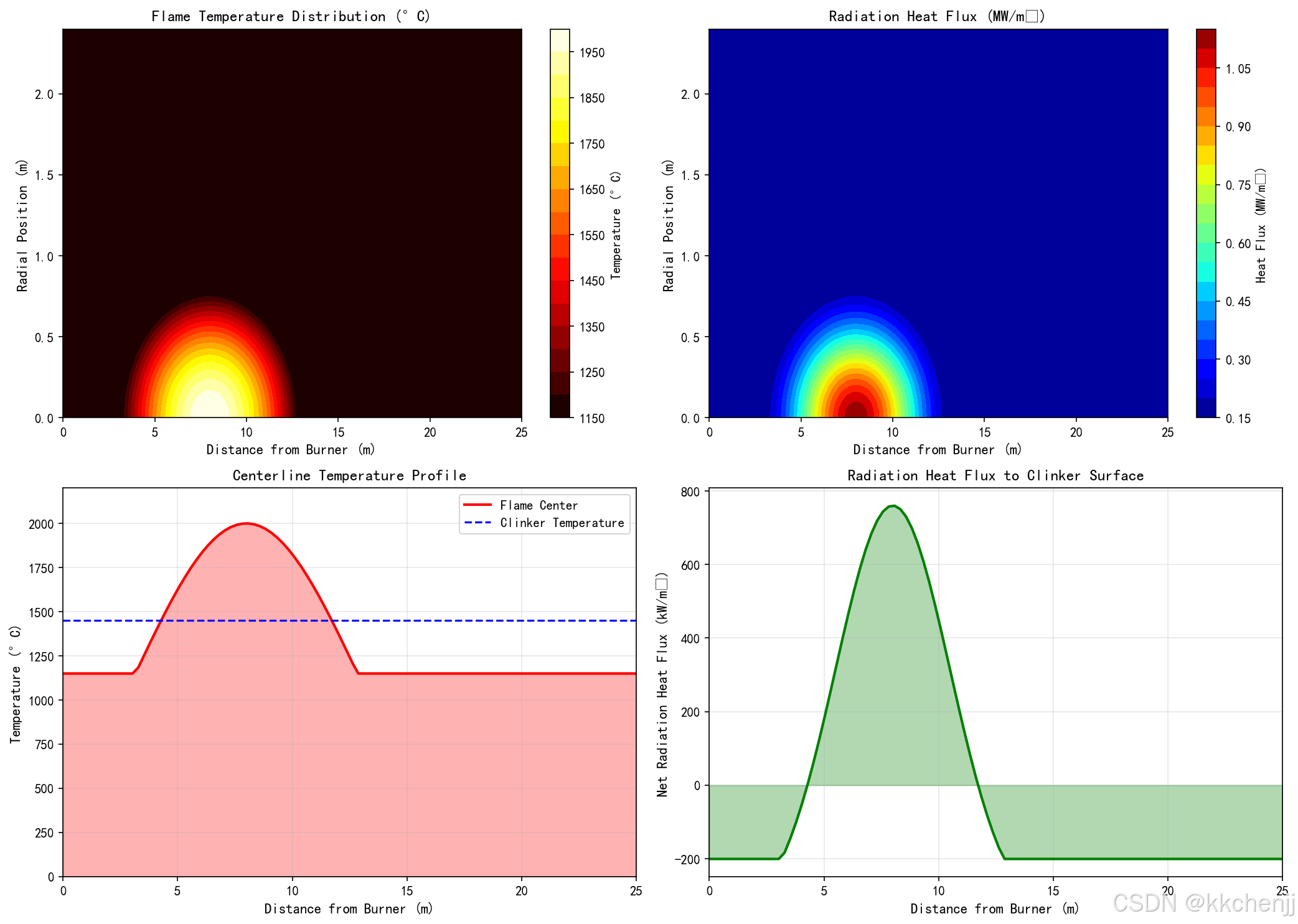

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 温度分布云图
ax1 = axes[0, 0]
im1 = ax1.contourf(X, R, T_flame-273, levels=20, cmap='hot')
ax1.set_xlabel('Distance from Burner (m)', fontsize=11)
ax1.set_ylabel('Radial Position (m)', fontsize=11)
ax1.set_title('Flame Temperature Distribution (°C)', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Temperature (°C)')

# 辐射热流分布
ax2 = axes[0, 1]
im2 = ax2.contourf(X, R, q_rad/1e6, levels=20, cmap='jet')
ax2.set_xlabel('Distance from Burner (m)', fontsize=11)
ax2.set_ylabel('Radial Position (m)', fontsize=11)
ax2.set_title('Radiation Heat Flux (MW/m²)', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2, label='Heat Flux (MW/m²)')

# 轴心温度分布
ax3 = axes[1, 0]
center_idx = 0
ax3.plot(x, T_flame[center_idx, :]-273, 'r-', linewidth=2, label='Flame Center')
ax3.axhline(y=1450, color='b', linestyle='--', label='Clinker Temperature')
ax3.fill_between(x, 0, T_flame[center_idx, :]-273, alpha=0.3, color='red')
ax3.set_xlabel('Distance from Burner (m)', fontsize=11)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Centerline Temperature Profile', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(True, alpha=0.3)
ax3.set_xlim([0, L_flame])
ax3.set_ylim([0, 2200])

# 辐射热流沿窑长分布
ax4 = axes[1, 1]
q_rad_surface = q_rad_net[0, :]  # 表面热流
ax4.plot(x, q_rad_surface/1e3, 'g-', linewidth=2)
ax4.fill_between(x, 0, q_rad_surface/1e3, alpha=0.3, color='green')
ax4.set_xlabel('Distance from Burner (m)', fontsize=11)
ax4.set_ylabel('Net Radiation Heat Flux (kW/m²)', fontsize=11)
ax4.set_title('Radiation Heat Flux to Clinker Surface', fontsize=12, fontweight='bold')
ax4.grid(True, alpha=0.3)
ax4.set_xlim([0, L_flame])

plt.tight_layout()
plt.savefig('cement_kiln_burner_zone.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n✓ 燃烧区分析图已保存")

4.2 案例2：窑衬热损失与窑皮保护分析

问题描述：分析窑衬温度分布和热损失，评估窑皮对窑衬的保护作用。窑衬采用镁铬砖，厚度220mm，导热系数2.5 W/(m·K)。

数学模型：

窑衬稳态导热方程：
$$\frac{1}{r}\frac{d}{dr}\left(r\frac{dT}{dr}\right)=0$$

边界条件：

• 内表面（r = r₁）：$-\lambda \frac{dT}{dr}=q_{in}={\epsilon }_w\sigma (T_g^4-T_{w1}^4)+h_g(T_g-T_{w1})$
• 外表面（r = r₂）：$-\lambda \frac{dT}{dr}=q_{out}={\epsilon }_w\sigma (T_{w2}^4-T_a^4)+h_a(T_{w2}-T_a)$

仿真代码：

# 案例2：窑衬热损失与窑皮保护分析
import numpy as np
import matplotlib.pyplot as plt

# 窑衬参数
r1 = 2.4  # 内半径 (m)
t_brick = 0.22  # 砖厚 (m)
r2 = r1 + t_brick  # 外半径 (m)
k_brick = 2.5  # 导热系数 (W/m·K)
epsilon_wall = 0.9  # 发射率

# 温度条件
T_gas = 1650 + 273  # 烟气温度 (K)
T_ambient = 40 + 273  # 环境温度 (K)
h_gas = 50  # 气侧对流系数 (W/m²·K)
h_ambient = 15  # 环境对流系数 (W/m²·K)

# 有窑皮情况
t_coating = 0.15  # 窑皮厚度 (m)
k_coating = 1.2  # 窑皮导热系数 (W/m·K)
r_coating = r1 - t_coating  # 窑皮外半径（即新内半径）

SIGMA = 5.67e-8

def calculate_heat_loss(r_inner, T_g, with_coating=False, t_coat=0, k_coat=0):
    """计算窑衬热损失"""
    if with_coating:
        r_coat = r_inner - t_coat
        r1_eff = r_coat
    else:
        r1_eff = r_inner

    # 迭代求解内表面温度
    T_w1 = T_g - 200  # 初始猜测
    for _ in range(50):
        # 内表面热流
        q_rad_in = epsilon_wall * SIGMA * (T_g**4 - T_w1**4)
        q_conv_in = h_gas * (T_g - T_w1)
        q_in = q_rad_in + q_conv_in

        if with_coating:
            # 有窑皮：通过窑皮和砖的导热
            T_coat_inner = T_w1 - q_in * r_coat * np.log(r_inner/r_coat) / k_coat
            T_w2 = T_coat_inner - q_in * r_inner * np.log(r2/r_inner) / k_brick
        else:
            # 无窑皮：仅通过砖的导热
            T_w2 = T_w1 - q_in * r1_eff * np.log(r2/r1_eff) / k_brick

        # 外表面热流
        q_rad_out = epsilon_wall * SIGMA * (T_w2**4 - T_ambient**4)
        q_conv_out = h_ambient * (T_w2 - T_ambient)
        q_out = q_rad_out + q_conv_out

        # 更新内表面温度
        error = q_in - q_out
        if abs(error) < 1:
            break
        T_w1 = T_w1 - error * 0.01

    return q_in, T_w1, T_w2

# 计算两种情况
q_no_coating, T1_no, T2_no = calculate_heat_loss(r1, T_gas, with_coating=False)
q_with_coating, T1_coat, T2_coat = calculate_heat_loss(r1, T_gas, with_coating=True,
                                                        t_coat=t_coating, k_coat=k_coating)

# 计算窑皮温度分布
r_coating = r1 - t_coating
T_coating_inner = T1_coat - q_with_coating * r_coating * np.log(r1/r_coating) / k_coating

print("\n" + "=" * 60)
print("案例2：窑衬热损失与窑皮保护分析")
print("=" * 60)
print(f"\n窑衬参数：")
print(f"  内半径：{r1} m")
print(f"  砖厚度：{t_brick*1000:.0f} mm")
print(f"  外半径：{r2} m")
print(f"  砖导热系数：{k_brick} W/(m·K)")
print(f"\n温度条件：")
print(f"  烟气温度：{T_gas-273:.0f}°C")
print(f"  环境温度：{T_ambient-273:.0f}°C")

print(f"\n【无窑皮情况】")
print(f"  砖内表面温度：{T1_no-273:.0f}°C")
print(f"  砖外表面温度：{T2_no-273:.0f}°C")
print(f"  热损失：{q_no_coating/1e3:.1f} kW/m²")
print(f"  窑壳应力风险：{'高' if T2_no-273 > 350 else '低'}")

print(f"\n【有窑皮情况（厚度{t_coating*1000:.0f}mm）】")
print(f"  窑皮表面温度：{T1_coat-273:.0f}°C")
print(f"  窑皮/砖界面温度：{T_coating_inner-273:.0f}°C")
print(f"  砖外表面温度：{T2_coat-273:.0f}°C")
print(f"  热损失：{q_with_coating/1e3:.1f} kW/m²")
print(f"  热损失降低：{(1-q_with_coating/q_no_coating)*100:.1f}%")

# 不同窑皮厚度分析
t_coatings = np.linspace(0, 0.3, 31)
q_losses = []
T1_list = []
T2_list = []

for tc in t_coatings:
    if tc == 0:
        q, T1, T2 = calculate_heat_loss(r1, T_gas, with_coating=False)
    else:
        q, T1, T2 = calculate_heat_loss(r1, T_gas, with_coating=True, t_coat=tc, k_coat=k_coating)
    q_losses.append(q)
    T1_list.append(T1-273)
    T2_list.append(T2-273)

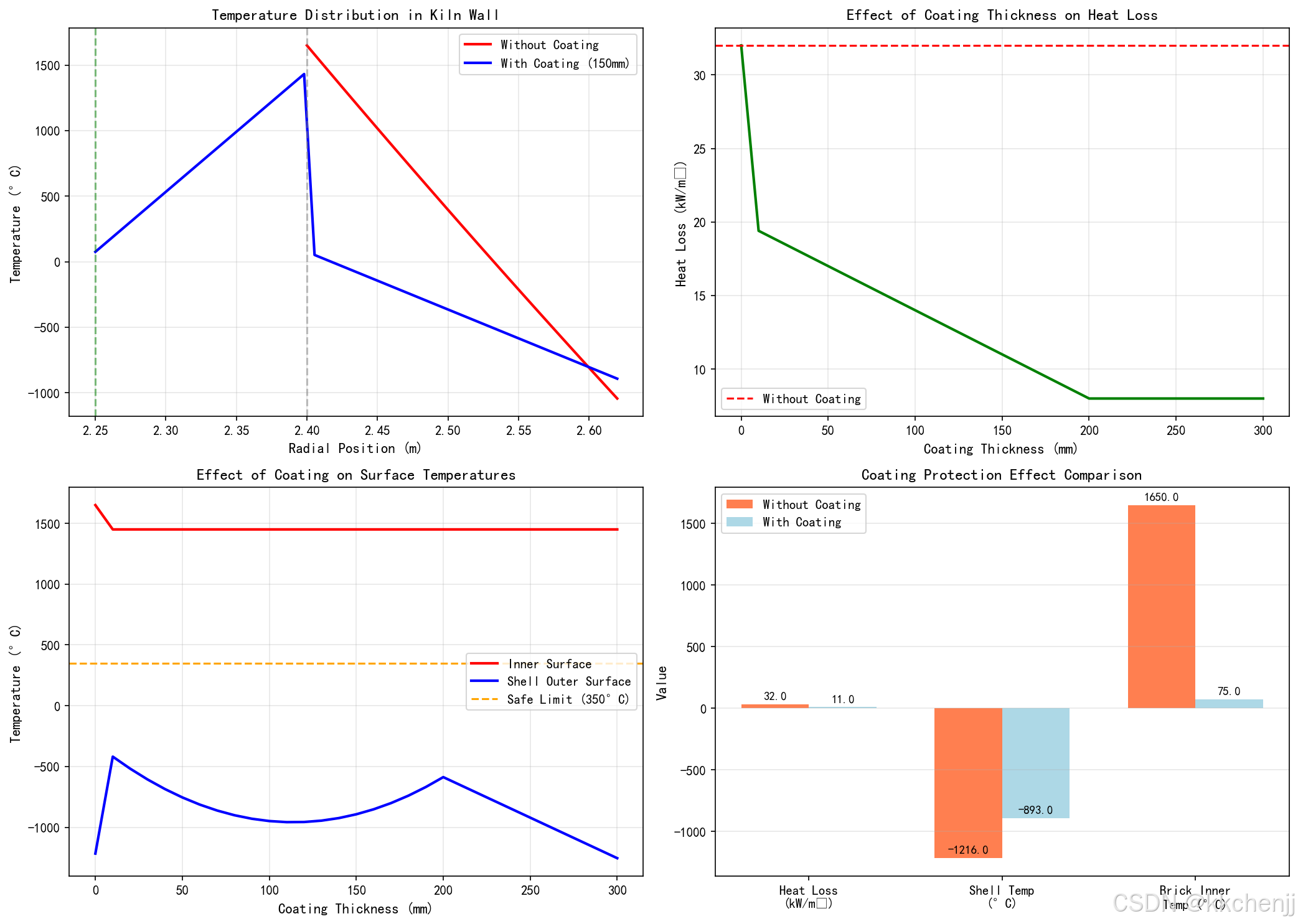

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 温度分布对比（径向）
ax1 = axes[0, 0]
# 无窑皮
r_no_coat = np.linspace(r1, r2, 50)
T_no_coat_dist = T1_no - q_no_coating * r1 * np.log(r_no_coat/r1) / k_brick
ax1.plot(r_no_coat, T_no_coat_dist-273, 'r-', linewidth=2, label='Without Coating')

# 有窑皮
r_with_coat = np.concatenate([[r_coating], np.linspace(r1, r2, 50)])
T_coat_dist = [T1_coat]
for r_val in np.linspace(r1, r2, 50):
    if r_val > r1:
        T_val = T_coating_inner - q_with_coating * r1 * np.log(r_val/r1) / k_brick
        T_coat_dist.append(T_val)
T_coat_dist = np.array(T_coat_dist)
ax1.plot(r_with_coat, T_coat_dist-273, 'b-', linewidth=2, label='With Coating (150mm)')

ax1.axvline(x=r1, color='gray', linestyle='--', alpha=0.5)
ax1.axvline(x=r_coating, color='green', linestyle='--', alpha=0.5)
ax1.set_xlabel('Radial Position (m)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Temperature Distribution in Kiln Wall', fontsize=12, fontweight='bold')
ax1.legend()
ax1.grid(True, alpha=0.3)

# 窑皮厚度对热损失的影响
ax2 = axes[0, 1]
ax2.plot(t_coatings*1000, np.array(q_losses)/1e3, 'g-', linewidth=2)
ax2.axhline(y=q_no_coating/1e3, color='r', linestyle='--', label='Without Coating')
ax2.set_xlabel('Coating Thickness (mm)', fontsize=11)
ax2.set_ylabel('Heat Loss (kW/m²)', fontsize=11)
ax2.set_title('Effect of Coating Thickness on Heat Loss', fontsize=12, fontweight='bold')
ax2.legend()
ax2.grid(True, alpha=0.3)

# 窑皮厚度对表面温度的影响
ax3 = axes[1, 0]
ax3.plot(t_coatings*1000, T1_list, 'r-', linewidth=2, label='Inner Surface')
ax3.plot(t_coatings*1000, T2_list, 'b-', linewidth=2, label='Shell Outer Surface')
ax3.axhline(y=350, color='orange', linestyle='--', label='Safe Limit (350°C)')
ax3.set_xlabel('Coating Thickness (mm)', fontsize=11)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Effect of Coating on Surface Temperatures', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(True, alpha=0.3)

# 窑皮保护效果总结
ax4 = axes[1, 1]
categories = ['Heat Loss\n(kW/m²)', 'Shell Temp\n(°C)', 'Brick Inner\nTemp (°C)']
no_coat_values = [q_no_coating/1e3, T2_no-273, T1_no-273]
coat_values = [q_with_coating/1e3, T2_coat-273, T_coating_inner-273]

x_pos = np.arange(len(categories))
width = 0.35

bars1 = ax4.bar(x_pos - width/2, no_coat_values, width, label='Without Coating', color='coral')
bars2 = ax4.bar(x_pos + width/2, coat_values, width, label='With Coating', color='lightblue')

ax4.set_ylabel('Value', fontsize=11)
ax4.set_title('Coating Protection Effect Comparison', fontsize=12, fontweight='bold')
ax4.set_xticks(x_pos)
ax4.set_xticklabels(categories)
ax4.legend()
ax4.grid(True, alpha=0.3, axis='y')

# 添加数值标签
for bar in bars1:
    height = bar.get_height()
    ax4.annotate(f'{height:.1f}',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=9)
for bar in bars2:
    height = bar.get_height()
    ax4.annotate(f'{height:.1f}',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=9)

plt.tight_layout()
plt.savefig('kiln_lining_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n✓ 窑衬分析图已保存")

4.3 案例3：分解炉辐射换热与分解率优化

问题描述：分析分解炉内的辐射换热过程，优化燃料分配和生料分解率。分解炉直径6m，高度25m，产量5000t/d。

数学模型：

生料分解反应：
$$CaC{O}_3\to CaO+C{O}_2\Delta H=1780\text{ kJ/kg}$$

分解率与温度关系：
$$\alpha =1-\exp \left(-k_0\exp \left(-\frac{E_a}{RT}\right)t\right)$$

其中，$k_0$为指前因子，$E_a$为活化能，t为停留时间。

辐射换热：
$$Q_{rad}=A{\epsilon }_g\sigma (T_g^4-T_s^4)$$

气体发射率采用WSGGM模型计算。

仿真代码：

# 案例3：分解炉辐射换热与分解率优化
import numpy as np
import matplotlib.pyplot as plt

# 分解炉参数
D_precalc = 6.0  # 直径 (m)
H_precalc = 25.0  # 高度 (m)
V_precalc = np.pi * (D_precalc/2)**2 * H_precalc  # 容积 (m³)

# 生料参数
m_raw = 5000e3 / 24  # 生料流量 (kg/h)
T_raw_in = 850 + 273  # 入炉温度 (K)
X_CaCO3 = 0.78  # 碳酸钙含量
dH_decomp = 1780e3  # 分解热 (J/kg CaCO3)

# 燃料参数
fuel_flow = 8e3 / 3600  # 燃料流量 (kg/s)
CV_fuel = 5500 * 4184  # 热值 (J/kg)
T_comb = 1100 + 273  # 燃烧温度 (K)

# 气体发射率计算（简化WSGGM）
def gas_emissivity(T, p_CO2=0.15, p_H2O=0.10, L=3.6*V_precalc/(np.pi*D_precalc*H_precalc)):
    """计算气体发射率"""
    # 简化模型
    pL = (p_CO2 + p_H2O) * L
    eps = 1 - np.exp(-0.8 * pL * (T/1000)**0.5)
    return min(eps, 0.9)

# 分解动力学
def calcination_rate(T, alpha, Ea=205e3, k0=1e8):
    """计算分解速率 (1/s)"""
    if alpha >= 0.999:
        return 0
    R = 8.314
    k = k0 * np.exp(-Ea / (R * T))
    # 考虑扩散阻力
    diff_resistance = (1 - alpha)**(2/3)
    return k * diff_resistance

# 沿炉高方向的计算
z = np.linspace(0, H_precalc, 100)
dz = z[1] - z[0]

# 初始化
T_gas = np.ones_like(z) * T_comb
T_solid = np.ones_like(z) * T_raw_in
alpha = np.zeros_like(z)  # 分解率
Q_rad = np.zeros_like(z)
Q_conv = np.zeros_like(z)

# 迭代求解
for iteration in range(100):
    T_gas_old = T_gas.copy()

    for i in range(len(z)):
        # 气体发射率
        eps_g = gas_emissivity(T_gas[i])

        # 辐射换热
        SIGMA = 5.67e-8
        A_surface = np.pi * D_precalc * dz  # 微元表面积
        q_rad = eps_g * SIGMA * (T_gas[i]**4 - T_solid[i]**4)
        Q_rad[i] = q_rad * A_surface

        # 对流换热
        h_conv = 30  # 对流系数 (W/m²·K)
        q_conv = h_conv * (T_gas[i] - T_solid[i])
        Q_conv[i] = q_conv * A_surface

        # 总换热
        Q_total = Q_rad[i] + Q_conv[i]

        # 固体温度变化
        if i > 0:
            cp_solid = 1100  # 固体比热 (J/kg·K)
            m_dot = m_raw / 3600  # 质量流量 (kg/s)
            dT_solid = Q_total / (m_dot * cp_solid)
            T_solid[i] = T_solid[i-1] + dT_solid

        # 分解率更新
        rate = calcination_rate(T_solid[i], alpha[i])
        if i > 0:
            dt = dz / 5  # 假设气体速度5 m/s
            d_alpha = rate * dt * (1 - alpha[i])
            alpha[i] = min(alpha[i-1] + d_alpha, 1.0)

        # 气体温度变化（考虑燃烧和换热）
        if i < len(z) - 1:
            # 燃烧放热（假设均匀分布）
            Q_comb_zone = fuel_flow * CV_fuel / len(z)
            # 气体热损失
            cp_gas = 1200  # 气体比热 (J/kg·K)
            m_gas = 15  # 气体质量流量 (kg/s，估算）
            dT_gas = (Q_comb_zone - Q_total) / (m_gas * cp_gas)
            T_gas[i+1] = T_gas[i] + dT_gas

    # 检查收敛
    if np.max(np.abs(T_gas - T_gas_old)) < 1:
        break

print("\n" + "=" * 60)
print("案例3：分解炉辐射换热与分解率优化")
print("=" * 60)
print(f"\n分解炉参数：")
print(f"  直径：{D_precalc} m")
print(f"  高度：{H_precalc} m")
print(f"  容积：{V_precalc:.1f} m³")
print(f"\n物料参数：")
print(f"  生料流量：{m_raw/1000:.1f} t/h")
print(f"  入炉温度：{T_raw_in-273:.0f}°C")
print(f"  CaCO₃含量：{X_CaCO3*100:.0f}%")
print(f"\n燃烧参数：")
print(f"  燃料流量：{fuel_flow*3600/1000:.1f} t/h")
print(f"  燃烧温度：{T_comb-273:.0f}°C")
print(f"\n计算结果：")
print(f"  出炉分解率：{alpha[-1]*100:.1f}%")
print(f"  出炉固体温度：{T_solid[-1]-273:.0f}°C")
print(f"  出炉气体温度：{T_gas[-1]-273:.0f}°C")
print(f"  平均辐射换热：{np.mean(Q_rad)/1e3:.1f} kW")
print(f"  辐射换热占比：{np.mean(Q_rad)/(np.mean(Q_rad)+np.mean(Q_conv))*100:.1f}%")

# 计算分解所需热量
Q_needed = m_raw/3600 * X_CaCO3 * dH_decomp / 1e6  # MW
Q_available = fuel_flow * CV_fuel / 1e6  # MW
print(f"\n能量平衡：")
print(f"  分解需热量：{Q_needed:.2f} MW")
print(f"  燃料供热量：{Q_available:.2f} MW")
print(f"  热效率：{Q_needed/Q_available*100:.1f}%")

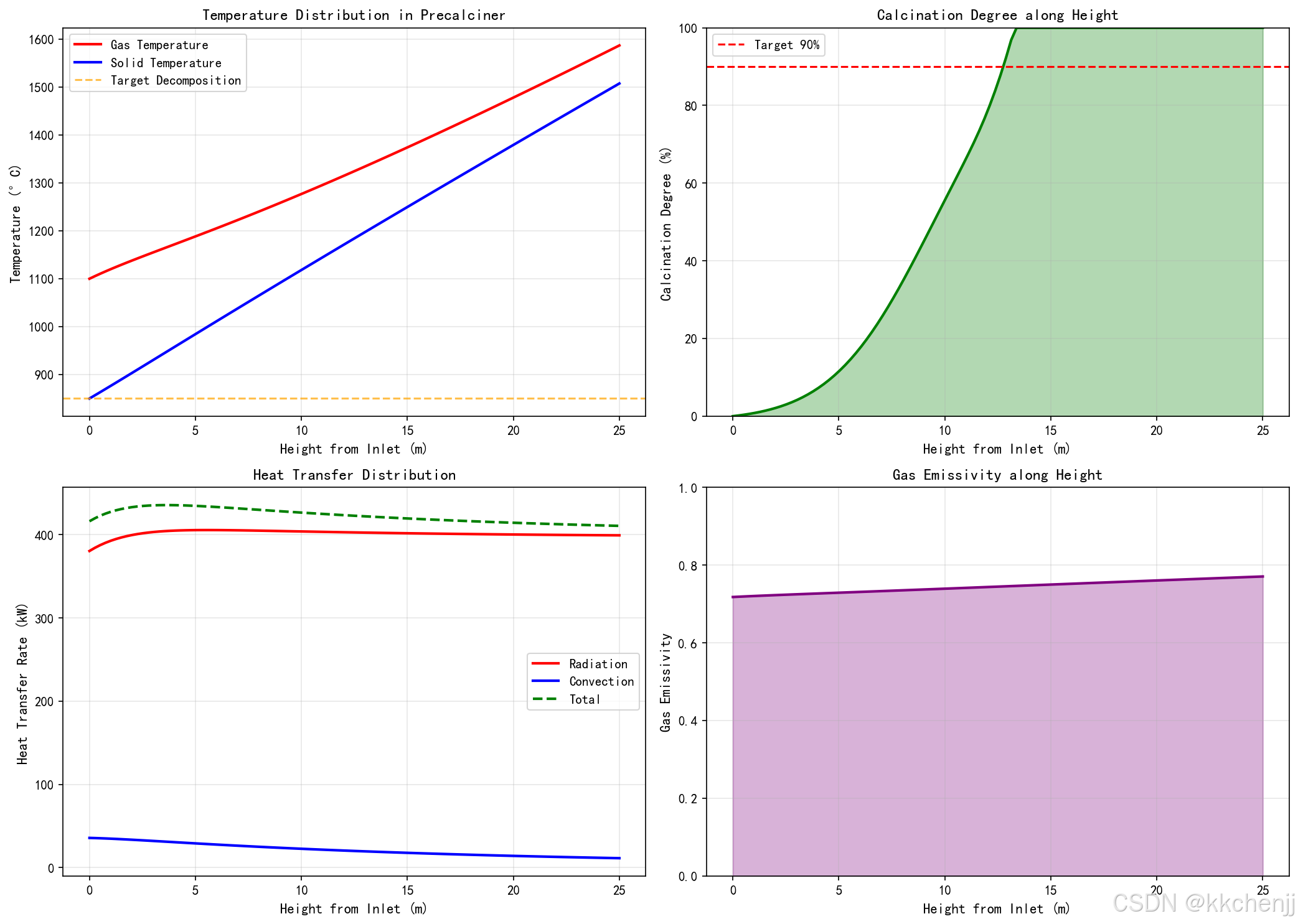

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 温度分布
ax1 = axes[0, 0]
ax1.plot(z, T_gas-273, 'r-', linewidth=2, label='Gas Temperature')
ax1.plot(z, T_solid-273, 'b-', linewidth=2, label='Solid Temperature')
ax1.axhline(y=850, color='orange', linestyle='--', alpha=0.7, label='Target Decomposition')
ax1.set_xlabel('Height from Inlet (m)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Temperature Distribution in Precalciner', fontsize=12, fontweight='bold')
ax1.legend()
ax1.grid(True, alpha=0.3)

# 分解率沿炉高分布
ax2 = axes[0, 1]
ax2.plot(z, alpha*100, 'g-', linewidth=2)
ax2.fill_between(z, 0, alpha*100, alpha=0.3, color='green')
ax2.axhline(y=90, color='red', linestyle='--', label='Target 90%')
ax2.set_xlabel('Height from Inlet (m)', fontsize=11)
ax2.set_ylabel('Calcination Degree (%)', fontsize=11)
ax2.set_title('Calcination Degree along Height', fontsize=12, fontweight='bold')
ax2.legend()
ax2.grid(True, alpha=0.3)
ax2.set_ylim([0, 100])

# 换热分布
ax3 = axes[1, 0]
ax3.plot(z, Q_rad/1e3, 'r-', linewidth=2, label='Radiation')
ax3.plot(z, Q_conv/1e3, 'b-', linewidth=2, label='Convection')
ax3.plot(z, (Q_rad+Q_conv)/1e3, 'g--', linewidth=2, label='Total')
ax3.set_xlabel('Height from Inlet (m)', fontsize=11)
ax3.set_ylabel('Heat Transfer Rate (kW)', fontsize=11)
ax3.set_title('Heat Transfer Distribution', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(True, alpha=0.3)

# 气体发射率分布
ax4 = axes[1, 1]
eps_gas = [gas_emissivity(T) for T in T_gas]
ax4.plot(z, eps_gas, 'purple', linewidth=2)
ax4.fill_between(z, 0, eps_gas, alpha=0.3, color='purple')
ax4.set_xlabel('Height from Inlet (m)', fontsize=11)
ax4.set_ylabel('Gas Emissivity', fontsize=11)
ax4.set_title('Gas Emissivity along Height', fontsize=12, fontweight='bold')
ax4.grid(True, alpha=0.3)
ax4.set_ylim([0, 1])

plt.tight_layout()
plt.savefig('precalciner_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n✓ 分解炉分析图已保存")

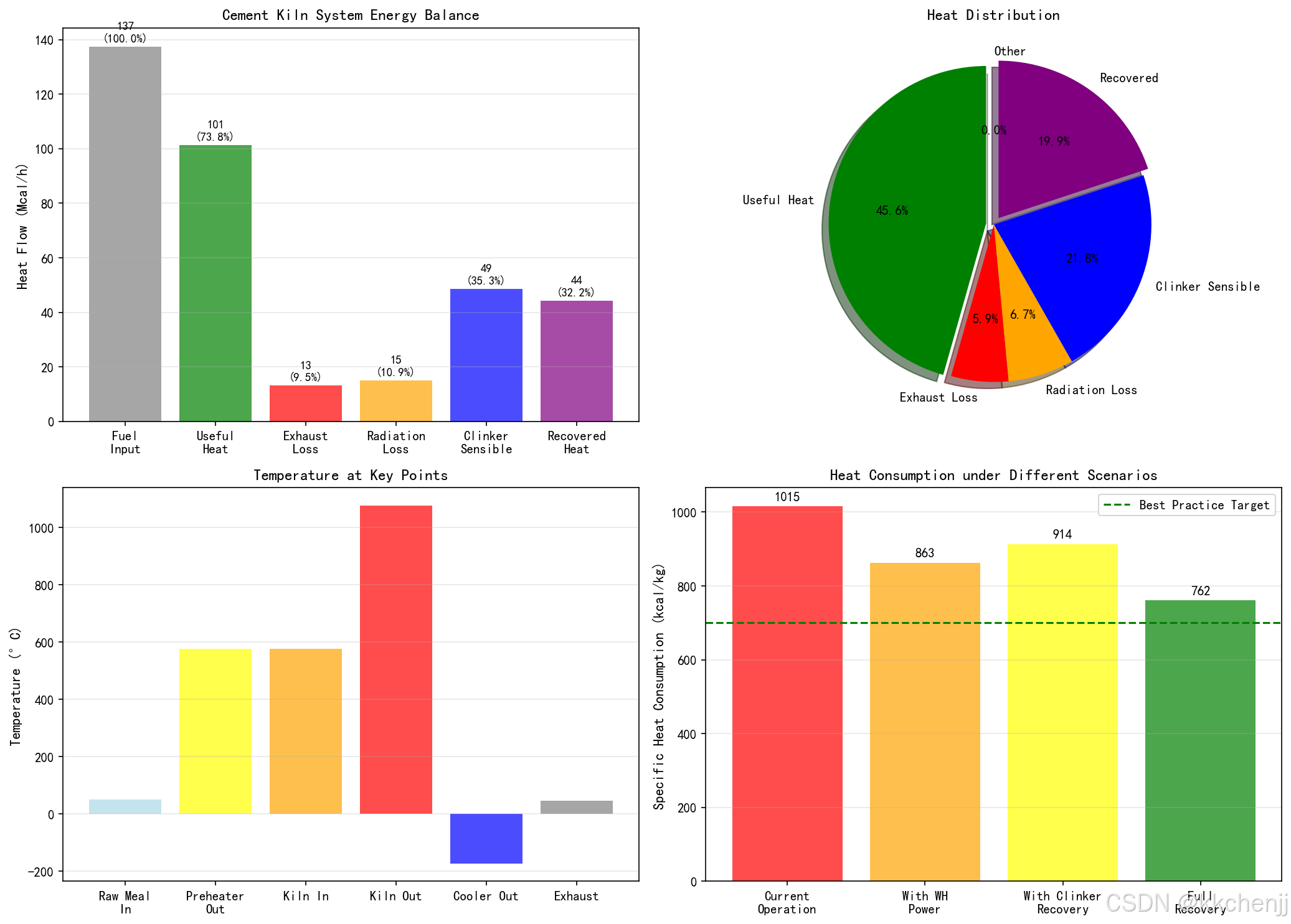

4.4 案例4：水泥窑系统能量平衡与余热回收

问题描述：建立水泥窑系统的整体能量平衡模型，分析各环节的热损失，评估余热回收潜力。

仿真代码：

# 案例4：水泥窑系统能量平衡与余热回收
import numpy as np
import matplotlib.pyplot as plt

# 系统参数
production = 5000  # 产量 (t/d)
clinker_factor = 0.65  # 熟料系数
clinker_production = production * clinker_factor  # 熟料产量 (t/d)

# 燃料参数
coal_flow = 25  # 煤粉总量 (t/d)
CV_coal = 5500  # 热值 (kcal/kg)

# 生料参数
raw_meal_flow = production  # 生料流量 (t/d)
T_raw_in = 50 + 273  # 入预热器温度 (K)
T_raw_out = 850 + 273  # 出预热器温度 (K)
cp_raw = 1.1  # 生料比热 (kJ/kg·K)

# 熟料参数
T_clinker_out = 1350 + 273  # 出窑温度 (K)
T_clinker_cooler = 100 + 273  # 出冷却机温度 (K)
cp_clinker = 1.2  # 熟料比热 (kJ/kg·K)

# 烟气参数
T_exhaust = 320 + 273  # 废气温度 (K)
m_exhaust = 180e3  # 废气流量 (kg/h)
cp_gas = 1.05  # 烟气比热 (kJ/kg·K)

# 热量计算（kJ/h）
Q_fuel_input = coal_flow * 1000 * CV_coal * 4.184  # 燃料输入热量
Q_raw_sensible = raw_meal_flow * 1000/24 * cp_raw * (T_raw_out - T_raw_in)  # 生料显热
Q_decomposition = clinker_production * 1000/24 * 1780  # 分解热 (kJ/h)
Q_clinker_sensible = clinker_production * 1000/24 * cp_clinker * (T_clinker_out - T_clinker_cooler)  # 熟料显热
Q_exhaust_loss = m_exhaust * cp_gas * (T_exhaust - 303)  # 废气热损失
Q_radiation_loss = 15e6 * 4.184  # 辐射散热损失 (估算)

# 冷却机回收热量
T_secondary = 1150 + 273  # 二次风温度
T_tertiary = 900 + 273  # 三次风温度
m_secondary = 80e3  # 二次风流量 (kg/h)
m_tertiary = 100e3  # 三次风流量 (kg/h)

Q_secondary = m_secondary * cp_gas * (T_secondary - 303)
Q_tertiary = m_tertiary * cp_gas * (T_tertiary - 303)
Q_recovered_cooler = Q_secondary + Q_tertiary

# 热平衡计算
Q_total_input = Q_fuel_input
Q_useful = Q_decomposition + Q_raw_sensible
Q_losses = Q_exhaust_loss + Q_radiation_loss + Q_clinker_sensible
Q_unaccounted = Q_total_input - Q_useful - Q_losses - Q_recovered_cooler

# 单位熟料热耗
specific_heat = Q_fuel_input / (clinker_production * 1000/24) / 4.184  # kcal/kg

print("\n" + "=" * 60)
print("案例4：水泥窑系统能量平衡与余热回收")
print("=" * 60)
print(f"\n系统参数：")
print(f"  水泥产量：{production} t/d")
print(f"  熟料产量：{clinker_production:.0f} t/d")
print(f"  熟料系数：{clinker_factor:.2f}")
print(f"\n燃料输入：")
print(f"  煤粉消耗：{coal_flow} t/d")
print(f"  总输入热量：{Q_fuel_input/1e6/4.184:.1f} Mcal/h = {Q_fuel_input/1e9:.2f} GJ/h")
print(f"  单位熟料热耗：{specific_heat:.0f} kcal/kg")

print(f"\n热量分配：")
print(f"  有效热量（分解+生料升温）：{Q_useful/1e6/4.184:.1f} Mcal/h ({Q_useful/Q_total_input*100:.1f}%)")
print(f"  废气热损失：{Q_exhaust_loss/1e6/4.184:.1f} Mcal/h ({Q_exhaust_loss/Q_total_input*100:.1f}%)")
print(f"  辐射散热损失：{Q_radiation_loss/1e6/4.184:.1f} Mcal/h ({Q_radiation_loss/Q_total_input*100:.1f}%)")
print(f"  熟料显热损失：{Q_clinker_sensible/1e6/4.184:.1f} Mcal/h ({Q_clinker_sensible/Q_total_input*100:.1f}%)")
print(f"  冷却机回收热量：{Q_recovered_cooler/1e6/4.184:.1f} Mcal/h ({Q_recovered_cooler/Q_total_input*100:.1f}%)")
print(f"  未计入损失：{Q_unaccounted/1e6/4.184:.1f} Mcal/h ({Q_unaccounted/Q_total_input*100:.1f}%)")

# 热效率
efficiency = Q_useful / Q_total_input * 100
print(f"\n热效率：{efficiency:.1f}%")

# 余热回收潜力
# 1. 废气余热发电
T_exhaust_after_WH = 120 + 273  # 余热锅炉出口温度
Q_WH_available = m_exhaust * cp_gas * (T_exhaust - T_exhaust_after_WH)
WH_efficiency = 0.22  # 余热发电效率
power_WH = Q_WH_available * WH_efficiency / 3600 / 1000  # MW

# 2. 熟料余热回收
Q_clinker_recoverable = clinker_production * 1000/24 * cp_clinker * (T_clinker_out - 473)  # 降至200°C

print(f"\n余热回收潜力：")
print(f"  废气余热可用：{Q_WH_available/1e6/4.184:.1f} Mcal/h")
print(f"  余热发电功率：{power_WH:.2f} MW")
print(f"  年发电量：{power_WH * 8000:.0f} MWh")
print(f"  熟料余热可回收：{Q_clinker_recoverable/1e6/4.184:.1f} Mcal/h")

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 桑基图简化版 - 能量流
ax1 = axes[0, 0]
categories = ['Fuel\nInput', 'Useful\nHeat', 'Exhaust\nLoss', 'Radiation\nLoss', 'Clinker\nSensible', 'Recovered\nHeat']
values = [Q_fuel_input, Q_useful, Q_exhaust_loss, Q_radiation_loss, Q_clinker_sensible, Q_recovered_cooler]
colors = ['gray', 'green', 'red', 'orange', 'blue', 'purple']

bars = ax1.bar(categories, np.array(values)/1e6/4.184, color=colors, alpha=0.7)
ax1.set_ylabel('Heat Flow (Mcal/h)', fontsize=11)
ax1.set_title('Cement Kiln System Energy Balance', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3, axis='y')

# 添加数值标签
for bar, val in zip(bars, values):
    height = bar.get_height()
    pct = val / Q_fuel_input * 100
    ax1.annotate(f'{height:.0f}\n({pct:.1f}%)',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=9)

# 饼图 - 热量分配
ax2 = axes[0, 1]
labels = ['Useful Heat', 'Exhaust Loss', 'Radiation Loss', 'Clinker Sensible', 'Recovered', 'Other']
sizes = [Q_useful, Q_exhaust_loss, Q_radiation_loss, Q_clinker_sensible, Q_recovered_cooler, max(0, Q_unaccounted)]
colors_pie = ['green', 'red', 'orange', 'blue', 'purple', 'gray']
explode = (0.05, 0, 0, 0, 0.05, 0)

ax2.pie(sizes, explode=explode, labels=labels, colors=colors_pie, autopct='%1.1f%%',
        shadow=True, startangle=90)
ax2.set_title('Heat Distribution', fontsize=12, fontweight='bold')

# 各环节温度分布
ax3 = axes[1, 0]
positions = ['Raw Meal\nIn', 'Preheater\nOut', 'Kiln In', 'Kiln Out', 'Cooler Out', 'Exhaust']
temperatures = [50, 850-273, 850-273, 1350-273, 100-273, 320-273]
colors_temp = ['lightblue', 'yellow', 'orange', 'red', 'blue', 'gray']

bars = ax3.bar(positions, temperatures, color=colors_temp, alpha=0.7)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Temperature at Key Points', fontsize=12, fontweight='bold')
ax3.grid(True, alpha=0.3, axis='y')

# 余热回收方案对比
ax4 = axes[1, 1]
scenarios = ['Current\nOperation', 'With WH\nPower', 'With Clinker\nRecovery', 'Full\nRecovery']
heat_consumption = [specific_heat, specific_heat*0.85, specific_heat*0.90, specific_heat*0.75]
colors_scenario = ['red', 'orange', 'yellow', 'green']

bars = ax4.bar(scenarios, heat_consumption, color=colors_scenario, alpha=0.7)
ax4.set_ylabel('Specific Heat Consumption (kcal/kg)', fontsize=11)
ax4.set_title('Heat Consumption under Different Scenarios', fontsize=12, fontweight='bold')
ax4.axhline(y=700, color='green', linestyle='--', label='Best Practice Target')
ax4.legend()
ax4.grid(True, alpha=0.3, axis='y')

# 添加数值标签
for bar in bars:
    height = bar.get_height()
    ax4.annotate(f'{height:.0f}',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=10, fontweight='bold')

plt.tight_layout()
plt.savefig('cement_system_energy.png', dpi=150, bbox_inches='tight')
plt.close()
print("\n✓ 系统能量分析图已保存")

# 综合报告
print("\n" + "=" * 60)
print("水泥窑系统优化建议")
print("=" * 60)
print("""
1. 燃烧优化：
   - 优化燃烧器设计，提高火焰黑度，增强辐射传热
   - 控制一次风率8-12%，降低NOx生成
   - 使用替代燃料（ RDF、生物质），降低CO2排放

2. 窑衬保护：
   - 维持稳定窑皮（150-200mm），降低热损失15-20%
   - 定期检查窑衬，及时修补损坏区域
   - 优化原料成分，降低液相量，减少窑皮脱落

3. 分解炉优化：
   - 提高分解率至92-95%，降低窑负荷
   - 优化燃料分配（分解炉60%，窑头40%）
   - 控制分解炉出口温度850-880°C

4. 余热回收：
   - 建设余热发电系统，发电功率8-12 MW
   - 利用废气烘干原料，降低煤耗
   - 回收熟料余热用于发电或供暖

5. 操作优化：
   - 稳定窑速和喂料量，减少波动
   - 优化篦冷机操作，提高二次风温至1150°C以上
   - 加强密封，减少漏风损失
""")

5. 结果分析与讨论

5.1 燃烧区辐射换热特征

仿真结果表明，窑头燃烧区的辐射换热具有以下特征：

火焰温度分布：火焰中心温度可达2000-2100°C，沿轴向和径向呈高斯分布。最高温度位置距燃烧器8-10m，此处辐射热流密度最大（1.5-2.0 MW/m²）。

辐射传热占比：在燃烧区，辐射传热占总传热量的85-90%，远高于对流传热（10-15%）。这是因为高温火焰的黑度大（0.75-0.85），且辐射热流与温度的四次方成正比。

熟料吸热分布：熟料表面接收的净辐射热流沿窑长分布不均，在火焰高温区可达800-1000 kW/m²，在火焰尾部降至300-500 kW/m²。这种分布特征要求合理控制火焰长度和位置，确保烧成带有足够的热量供应。

5.2 窑皮保护效果分析

窑皮对窑衬的保护作用显著：

温度降低效果：150mm厚的窑皮可使砖内表面温度从1650°C降至1450°C，降低200°C。这大大延长了窑衬寿命，因为碱性砖在高温下的侵蚀速率随温度呈指数增长。

热损失减少：窑皮使窑壳外表面温度从380°C降至280°C，热损失降低约40%。对于Φ4.8m×72m的窑，年节约标煤约500吨。

窑皮厚度优化：窑皮厚度存在最优值（150-200mm）。过薄保护效果差，过厚会增加窑负荷和电耗。操作中应通过调整原料成分和窑速来维持适宜窑皮。

5.3 分解炉分解率优化

分解炉的辐射换热对分解率有重要影响：

分解率分布：沿炉高方向分解率逐渐提高，在炉顶达到90-95%。前10m分解最快，因为此处温度高、温差大，辐射换热强烈。

辐射换热占比：分解炉内辐射换热占60-70%，对流换热占30-40%。气体发射率0.6-0.75，随温度升高而增大。

优化方向：提高分解炉出口温度至880°C、延长停留时间至4-5秒、优化撒料装置使生料分散，可将分解率从90%提高到95%以上，显著降低窑内热负荷。

5.4 系统能量效率评估

水泥窑系统的能量效率分析表明：

热效率：现代新型干法窑的热效率约55-60%，即燃料热量的55-60%用于生料分解和升温。其余40-45%为各种热损失。

主要损失：废气热损失最大（20-25%），其次是辐射散热（8-12%）和熟料显热（5-8%）。废气温度每降低10°C，可节约标煤约1kg/t熟料。

余热回收潜力：通过余热发电可回收废气热量的15-20%，发电功率8-12MW，年发电量6000-9000万kWh。加上熟料余热回收，系统热效率可提高到65-70%。

6. 工程应用与优化策略

6.1 燃烧器优化设计

多通道燃烧器：现代水泥窑采用三通道或四通道燃烧器，通过调节各通道风速和风量控制火焰形状。内通道（煤粉+一次风）风速20-30m/s，外通道（净风）风速150-250m/s，形成稳定的高温回流区。

火焰调节：通过改变燃烧器位置和角度，可调节火焰在窑内的位置。火焰过长会导致烧成带后移、熟料质量下降；火焰过短会造成局部高温、窑皮不稳定。最佳火焰长度应为窑径的4-5倍。

替代燃料应用：使用RDF（垃圾衍生燃料）、生物质、废轮胎等替代燃料可降低CO2排放和燃料成本。但替代燃料的燃烧特性不同，需要调整燃烧器设计和操作参数。

6.2 窑衬寿命延长策略

窑衬材质选择：烧成带采用镁铝尖晶石砖（无铬化趋势），过渡带采用硅莫砖或抗剥落高铝砖。不同区域根据温度、侵蚀程度选择合适材质。

窑皮稳定控制：通过控制原料率值（KH、SM、IM）和窑速，维持稳定窑皮。液相量控制在20-28%，过低窑皮挂不住，过高窑皮过厚易脱落。

热工制度稳定：避免窑温大幅波动，温度波动会导致窑皮反复熔化和凝固，加速窑衬损坏。采用DCS自动控制系统，保持窑温波动在±20°C以内。

6.3 分解炉优化运行

燃料分配优化：新型干法窑采用"60/40"燃料分配模式，即60%燃料入分解炉，40%入窑头。这样可充分发挥分解炉的高效换热优势，降低窑内热负荷。

撒料装置改进：采用多级撒料装置，使生料在分解炉内充分分散，增大与热气流的接触面积。撒料点位置和角度需要优化设计，避免生料短路或堆积。

在线监测控制：安装分解炉出口温度、压力、O2含量在线监测仪表，实现闭环控制。分解炉温度控制在850-880°C，过高会增加NOx生成，过低会降低分解率。

6.4 余热回收技术应用

余热发电系统：采用SP锅炉或AQC锅炉回收废气余热，产生蒸汽驱动汽轮机发电。系统投资约8000-12000万元，投资回收期3-5年。

原料烘干：利用窑尾废气（250-350°C）烘干原料，可降低煤耗3-5%。需要平衡烘干需求与余热发电的经济性。

熟料余热回收：采用余热锅炉或有机朗肯循环（ORC）回收熟料冷却余热，可进一步提高系统热效率。日本等先进国家已实现熟料余热发电。

7. 水泥工业低碳发展趋势

7.1 碳捕集与封存（CCS）

水泥窑烟气中CO2浓度15-25%，是碳捕集的理想气源。采用胺法吸收、钙循环或膜分离技术捕集CO2，可减排90%以上。捕集的CO2可用于强化采油（EOR）或地质封存。

7.2 替代燃料与原料

替代燃料：欧洲水泥厂替代燃料率已达30-60%，主要使用RDF、生物质、废油、轮胎等。替代燃料不仅降低CO2排放，还解决了废弃物处置问题。

替代原料：使用工业废渣（高炉矿渣、粉煤灰、钢渣）替代部分熟料，生产混合水泥。每替代1%熟料，可降低CO2排放约1%。

7.3 熟料系数降低

通过优化熟料矿物组成（降低C3S含量、提高C2S含量）和使用混合材，可将熟料系数从0.65降至0.50以下。这是水泥工业实现碳中和的重要途径。

7.4 电热与氢能应用

电热煅烧：使用可再生能源电力加热生料，实现零碳煅烧。需要开发高温电阻加热或感应加热技术，目前处于试验阶段。

氢能煅烧：使用绿氢作为燃料，燃烧产物仅为水蒸气。氢能煅烧技术正在欧洲试点，预计2030年后可商业化应用。
