结构健康监测数据处理与分析

1. 概述

结构健康监测（Structural Health Monitoring, SHM）系统产生的海量数据需要经过专业的处理和分析才能提取有价值的信息。数据处理与分析是连接原始监测数据与结构状态评估的桥梁，是实现有效健康监测的关键环节。

1.1 数据处理与分析的重要性

• 数据质量保证：原始监测数据往往包含噪声、异常值和缺失值，需要通过预处理提高数据质量
• 特征提取：从原始数据中提取能反映结构状态的特征参数
• 状态评估：基于处理后的数据和提取的特征，评估结构的健康状态
• 损伤识别：识别结构中的损伤位置和程度
• 预测与预警：预测结构的未来状态，提前发出预警信息

1.2 数据处理与分析的主要步骤

1. 数据采集与存储：通过传感器网络采集结构响应数据
2. 数据预处理：去除噪声、处理异常值、填补缺失数据
3. 特征提取：从预处理后的数据中提取有意义的特征
4. 特征选择与降维：选择最能反映结构状态的特征，降低数据维度
5. 模式识别与分类：识别结构的不同状态模式
6. 状态评估与预测：评估当前状态并预测未来发展趋势
7. 可视化与决策支持：将分析结果可视化，为决策提供支持

2. 数据预处理技术

2.1 数据清洗

数据清洗是数据预处理的第一步，主要处理原始数据中的噪声、异常值和缺失值。

2.1.1 噪声处理

噪声是影响数据质量的主要因素之一，常见的噪声处理方法包括：

• 移动平均滤波：通过计算滑动窗口内数据的平均值来平滑噪声
• 中值滤波：用滑动窗口内数据的中值替换中心值，有效去除脉冲噪声
• 小波变换去噪：利用小波变换的多分辨率特性，在不同尺度上处理噪声
• Kalman滤波：适用于动态系统的状态估计和噪声过滤

2.1.2 异常值检测与处理

异常值可能由传感器故障、环境干扰或结构突发变化引起，常用的检测方法包括：

• 统计方法：基于均值和标准差的3σ法则
• 箱线图方法：利用四分位数范围检测异常值
• 聚类方法：将数据聚类，远离聚类中心的数据视为异常值
• 孤立森林：专门用于检测异常值的无监督学习算法

2.1.3 缺失数据处理

传感器故障或通信问题可能导致数据缺失，处理方法包括：

• 均值/中值填充：用同时间段其他传感器数据的均值或中值填充
• 线性插值：根据缺失数据前后的值进行线性插值
• 多项式插值：使用多项式拟合方法填充缺失数据
• KNN填充：基于相似性原理，使用k个最近邻的数据填充
• 时间序列预测：使用ARIMA等时间序列模型预测缺失值

2.2 数据标准化与归一化

数据标准化和归一化是为了消除不同传感器、不同物理量之间的量纲差异，常用方法包括：

• Z-score标准化：将数据转换为均值为0，标准差为1的分布
• Min-Max归一化：将数据缩放到[0,1]或[-1,1]区间
• RobustScaler：基于四分位数范围的标准化方法，对异常值不敏感
• MaxAbsScaler：基于绝对值最大值的归一化方法

2.3 数据重采样与同步

在多传感器系统中，不同传感器的数据采样率可能不同，需要进行重采样和同步处理：

• 上采样：增加采样率，使用插值方法填充数据
• 下采样：降低采样率，使用平均或抽取方法
• 时间同步：确保不同传感器数据在时间上对齐

3. 特征提取方法

特征提取是从原始数据中提取能反映结构状态的特征参数，是数据处理与分析的核心环节。

3.1 时域特征

时域特征直接从时间域数据中提取，反映信号的时间域特性：

• 统计特征：均值、标准差、方差、偏度、峰度
• 能量特征：信号的能量和功率
• 幅值特征：最大值、最小值、峰峰值、均方根值（RMS）
• 波形特征：形状因子、峰值因子、脉冲因子、裕度因子

3.2 频域特征

频域特征通过傅里叶变换将信号转换到频率域后提取，反映信号的频率域特性：

• 频谱特征：频谱峰值、频谱重心、频谱带宽
• 功率谱密度：信号在不同频率上的功率分布
• 频带能量：不同频率带宽内的能量
• 共振频率：结构的固有频率

3.3 时频域特征

时频域特征结合了时间域和频率域的信息，适用于非平稳信号分析：

• 短时傅里叶变换（STFT）：在不同时间窗口上进行傅里叶变换
• 小波变换：使用不同尺度的小波基函数分析信号
• Wigner-Ville分布：时频联合分布，提供高时频分辨率
• 希尔伯特-黄变换（HHT）：基于经验模态分解（EMD）的时频分析方法

3.4 模态特征

模态特征基于结构的模态参数，反映结构的动态特性：

• 固有频率：结构在自由振动时的频率
• 阻尼比：结构振动衰减的速率
• 振型：结构在不同固有频率下的振动形态
• 模态应变能：结构各部分在振动中的应变能分布

3.5 非线性特征

非线性特征反映结构的非线性行为，适用于损伤检测：

• 分形维数：描述信号的复杂度
• 熵特征：信息熵、样本熵、近似熵、排列熵
• 复杂度特征：Lempel-Ziv复杂度、Hurst指数
• 非线性动力学特征：Lyapunov指数、吸引子形态

4. 特征选择与降维技术

特征提取后往往会产生大量特征，需要通过特征选择和降维技术减少特征数量，提高模型效率和准确性。

4.1 特征选择方法

特征选择是从原始特征集中选择最能反映结构状态的特征子集：

• 过滤式方法：基于特征与标签之间的相关性进行选择
  • 皮尔逊相关系数
  • 互信息
  • 卡方检验
• 包装式方法：通过评估不同特征子集的性能进行选择
  • 递归特征消除（RFE）
  • 遗传算法
  • 粒子群优化算法
• 嵌入式方法：在模型训练过程中自动选择特征
  • LASSO回归
  • 决策树
  • 随机森林

4.2 降维技术

降维技术将高维特征空间映射到低维空间，保留主要信息：

• 线性降维：
  • 主成分分析（PCA）：将数据投影到方差最大的方向
  • 线性判别分析（LDA）：最大化类间距离，最小化类内距离
  • 独立成分分析（ICA）：分离统计独立的成分
• 非线性降维：
  • t-分布随机邻域嵌入（t-SNE）：保留数据的局部结构
  • 局部线性嵌入（LLE）：通过局部线性重构实现降维
  • 等距映射（Isomap）：保持数据点之间的测地线距离
  • 自编码器：使用神经网络进行非线性降维

5. 模式识别与分类算法

模式识别与分类是根据提取的特征识别结构的不同状态模式，是损伤识别的关键环节。

5.1 传统机器学习算法

• 监督学习算法：
  • 支持向量机（SVM）：找到最优超平面分隔不同类别
  • 决策树：通过树形结构进行分类决策
  • 随机森林：集成多个决策树提高性能
  • k最近邻（KNN）：基于距离度量进行分类
  • 朴素贝叶斯：基于贝叶斯定理的概率分类器
• 无监督学习算法：
  • 聚类分析：K-means、层次聚类、DBSCAN
  • 异常检测：One-class SVM、孤立森林

5.2 深度学习算法

深度学习算法在处理复杂数据和自动特征提取方面具有优势：

• 卷积神经网络（CNN）：适用于处理时间序列数据和图像数据
• 循环神经网络（RNN）：适用于处理时序数据，捕获时间依赖关系
• 长短期记忆网络（LSTM）：改进的RNN，解决长期依赖问题
• 自编码器（AE）：用于无监督特征学习和降维
• 变分自编码器（VAE）：生成模型，用于异常检测
• 生成对抗网络（GAN）：生成模型，用于数据增强和异常检测

5.3 集成学习方法

集成学习通过组合多个模型提高预测性能：

• Bagging：并行训练多个模型，投票或平均结果
• Boosting：顺序训练模型，关注前一个模型的错误
• Stacking：将多个模型的预测结果作为新特征，训练元分类器

6. 异常检测与损伤识别

异常检测是识别结构偏离正常状态的行为，是损伤识别的基础。

6.1 基于统计的异常检测方法

• 统计过程控制（SPC）：使用控制图监测过程变量
• 假设检验：通过显著性检验判断数据是否异常
• 时间序列模型：ARIMA、ARMA等模型预测正常行为，偏差超过阈值视为异常

6.2 基于机器学习的异常检测方法

• 无监督异常检测：
  • 聚类方法：远离聚类中心的数据视为异常
  • 密度估计：基于数据密度检测异常
  • 降维方法：重构误差超过阈值视为异常
• 半监督异常检测：
  • One-class SVM：学习正常数据的边界
  • 自编码器：重构误差超过阈值视为异常
• 监督异常检测：
  • 二分类模型：将数据分为正常和异常两类
  • 多分类模型：识别不同类型的异常

6.3 损伤定位与量化

• 基于模态参数的方法：通过模态参数的变化定位损伤
• 基于应变能的方法：损伤会导致应变能分布的变化
• 基于神经网络的方法：使用深度学习模型直接从数据中学习损伤位置和程度
• 基于模型更新的方法：通过更新有限元模型来匹配监测数据，识别损伤

7. 数据可视化技术

数据可视化是将复杂的监测数据和分析结果以直观的方式展示，便于理解和决策。

7.1 时域数据可视化

• 时间序列图：展示传感器数据随时间的变化
• 多传感器数据对比：同时展示多个传感器的数据
• 趋势分析图：展示数据的长期趋势

7.2 频域数据可视化

• 频谱图：展示信号的频率组成
• 功率谱密度图：展示信号在不同频率上的功率分布
• 瀑布图：展示频谱随时间的变化

7.3 时频域数据可视化

• ** spectrogram**：短时傅里叶变换的时频表示
• 小波 scalogram：小波变换的时频表示
• Wigner-Ville分布：时频联合分布

7.4 特征空间可视化

• 散点图：展示特征之间的关系
• PCA/LDA降维可视化：将高维特征投影到低维空间
• t-SNE可视化：保持数据的局部结构进行降维可视化

7.5 结构状态可视化

• 热图：展示结构各部分的状态指标
• 3D模型可视化：在结构3D模型上标记损伤位置和程度
• 健康指数趋势图：展示结构健康状态随时间的变化

8. Python实现

8.1 数据预处理模块

import numpy as np
import pandas as pd
from scipy import signal
from sklearn.preprocessing import StandardScaler, MinMaxScaler

class DataPreprocessor:
    """数据预处理类"""

    def __init__(self):
        self.scaler = None

    def remove_noise(self, data, method='moving_average', window_size=5):
        """去除噪声"""
        if method == 'moving_average':
            return self._moving_average(data, window_size)
        elif method == 'median':
            return self._median_filter(data, window_size)
        elif method == 'wavelet':
            return self._wavelet_denoise(data)
        else:
            raise ValueError("Unknown noise removal method")

    def _moving_average(self, data, window_size):
        """移动平均滤波"""
        return np.convolve(data, np.ones(window_size)/window_size, mode='same')

    def _median_filter(self, data, window_size):
        """中值滤波"""
        return signal.medfilt(data, window_size)

    def _wavelet_denoise(self, data):
        """小波去噪"""
        import pywt
        coeffs = pywt.wavedec(data, 'db4', level=4)
        # 阈值处理
        threshold = np.sqrt(2*np.log(len(data)))
        coeffs[1:] = [pywt.threshold(c, threshold, mode='soft') for c in coeffs[1:]]
        return pywt.waverec(coeffs, 'db4')

    def detect_outliers(self, data, method='z-score', threshold=3):
        """检测异常值"""
        if method == 'z-score':
            return self._z_score_outliers(data, threshold)
        elif method == 'iqr':
            return self._iqr_outliers(data)
        else:
            raise ValueError("Unknown outlier detection method")

    def _z_score_outliers(self, data, threshold):
        """基于Z-score的异常值检测"""
        mean = np.mean(data)
        std = np.std(data)
        z_scores = np.abs((data - mean) / std)
        return z_scores > threshold

    def _iqr_outliers(self, data):
        """基于四分位数范围的异常值检测"""
        Q1 = np.percentile(data, 25)
        Q3 = np.percentile(data, 75)
        IQR = Q3 - Q1
        lower_bound = Q1 - 1.5 * IQR
        upper_bound = Q3 + 1.5 * IQR
        return (data < lower_bound) | (data > upper_bound)

    def fill_missing_values(self, data, method='interpolate'):
        """填充缺失值"""
        if method == 'interpolate':
            return self._interpolate(data)
        elif method == 'mean':
            return self._mean_fill(data)
        else:
            raise ValueError("Unknown missing value filling method")

    def _interpolate(self, data):
        """线性插值填充缺失值"""
        return pd.Series(data).interpolate().values

    def _mean_fill(self, data):
        """均值填充缺失值"""
        mean_value = np.mean(data[~np.isnan(data)])
        data[np.isnan(data)] = mean_value
        return data

    def normalize(self, data, method='standard'):
        """数据标准化/归一化"""
        if method == 'standard':
            if self.scaler is None:
                self.scaler = StandardScaler()
                return self.scaler.fit_transform(data.reshape(-1, 1)).flatten()
            else:
                return self.scaler.transform(data.reshape(-1, 1)).flatten()
        elif method == 'min-max':
            if self.scaler is None:
                self.scaler = MinMaxScaler()
                return self.scaler.fit_transform(data.reshape(-1, 1)).flatten()
            else:
                return self.scaler.transform(data.reshape(-1, 1)).flatten()
        else:
            raise ValueError("Unknown normalization method")

8.2 特征提取模块

import numpy as np
from scipy import fftpack, signal
from scipy.stats import skew, kurtosis

class FeatureExtractor:
    """特征提取类"""

    def extract_time_domain_features(self, data):
        """提取时域特征"""
        features = {}
        features['mean'] = np.mean(data)
        features['std'] = np.std(data)
        features['var'] = np.var(data)
        features['skewness'] = skew(data)
        features['kurtosis'] = kurtosis(data)
        features['max'] = np.max(data)
        features['min'] = np.min(data)
        features['peak_to_peak'] = np.max(data) - np.min(data)
        features['rms'] = np.sqrt(np.mean(data**2))
        features['energy'] = np.sum(data**2)
        features['shape_factor'] = features['rms'] / np.abs(np.mean(data))
        features['peak_factor'] = features['max'] / features['rms']
        features['impulse_factor'] = features['max'] / np.abs(np.mean(data))
        features['margin_factor'] = features['max'] / np.sqrt(np.abs(np.mean(data**2)))
        return features

    def extract_frequency_domain_features(self, data, fs):
        """提取频域特征"""
        features = {}
        # 傅里叶变换
        n = len(data)
        fft_values = fftpack.fft(data)
        freq = fftpack.fftfreq(n, 1/fs)
        # 只取正频率部分
        positive_freq_idx = freq > 0
        freq = freq[positive_freq_idx]
        fft_values = np.abs(fft_values[positive_freq_idx])

        # 频谱特征
        features['spectral_peak'] = np.max(fft_values)
        features['spectral_centroid'] = np.sum(freq * fft_values) / np.sum(fft_values)
        features['spectral_bandwidth'] = np.sqrt(np.sum(fft_values * (freq - features['spectral_centroid'])**2) / np.sum(fft_values))

        # 功率谱密度
        f, psd = signal.welch(data, fs, nperseg=256)
        features['psd_peak'] = np.max(psd)
        features['psd_centroid'] = np.sum(f * psd) / np.sum(psd)

        # 频带能量
        freq_bands = [(0, 10), (10, 50), (50, 100), (100, 200)]
        for i, (low, high) in enumerate(freq_bands):
            band_idx = (f >= low) & (f <= high)
            features[f'band_energy_{low}_{high}'] = np.sum(psd[band_idx])

        return features

    def extract_time_frequency_features(self, data, fs):
        """提取时频域特征"""
        features = {}

        # 短时傅里叶变换
        f, t, Zxx = signal.stft(data, fs, nperseg=128)
        features['stft_max'] = np.max(np.abs(Zxx))
        features['stft_mean'] = np.mean(np.abs(Zxx))

        # 小波变换
        import pywt
        coeffs = pywt.wavedec(data, 'db4', level=4)
        for i, coeff in enumerate(coeffs):
            features[f'wavelet_coeff_{i}_mean'] = np.mean(np.abs(coeff))
            features[f'wavelet_coeff_{i}_std'] = np.std(np.abs(coeff))

        return features

    def extract_all_features(self, data, fs):
        """提取所有特征"""
        features = {}
        features.update(self.extract_time_domain_features(data))
        features.update(self.extract_frequency_domain_features(data, fs))
        features.update(self.extract_time_frequency_features(data, fs))
        return features

8.3 特征选择与降维模块

import numpy as np
from sklearn.feature_selection import SelectKBest, f_regression, RFE
from sklearn.decomposition import PCA
from sklearn.manifold import TSNE

class FeatureSelector:
    """特征选择与降维类"""

    def __init__(self):
        self.selector = None
        self.reducer = None

    def select_features(self, X, y, method='f-test', k=10):
        """选择特征"""
        if method == 'f-test':
            self.selector = SelectKBest(f_regression, k=k)
            X_selected = self.selector.fit_transform(X, y)
            return X_selected
        elif method == 'rfe':
            from sklearn.linear_model import LinearRegression
            estimator = LinearRegression()
            self.selector = RFE(estimator, n_features_to_select=k)
            X_selected = self.selector.fit_transform(X, y)
            return X_selected
        else:
            raise ValueError("Unknown feature selection method")

    def reduce_dimension(self, X, method='pca', n_components=2):
        """降维"""
        if method == 'pca':
            self.reducer = PCA(n_components=n_components)
            X_reduced = self.reducer.fit_transform(X)
            return X_reduced
        elif method == 'tsne':
            self.reducer = TSNE(n_components=n_components, random_state=42)
            X_reduced = self.reducer.fit_transform(X)
            return X_reduced
        else:
            raise ValueError("Unknown dimensionality reduction method")

8.4 模式识别与分类模块

import numpy as np
from sklearn.svm import SVC, OneClassSVM
from sklearn.ensemble import RandomForestClassifier, IsolationForest
from sklearn.cluster import KMeans
from sklearn.model_selection import train_test_split, cross_val_score
from sklearn.metrics import accuracy_score, confusion_matrix, classification_report

class PatternRecognizer:
    """模式识别与分类类"""

    def __init__(self):
        self.model = None

    def train_classifier(self, X, y, method='svm'):
        """训练分类器"""
        if method == 'svm':
            self.model = SVC(kernel='rbf', C=1.0, gamma='scale')
        elif method == 'random_forest':
            self.model = RandomForestClassifier(n_estimators=100, random_state=42)
        else:
            raise ValueError("Unknown classifier method")

        # 划分训练集和测试集
        X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

        # 训练模型
        self.model.fit(X_train, y_train)

        # 评估模型
        y_pred = self.model.predict(X_test)
        accuracy = accuracy_score(y_test, y_pred)
        print(f"Classification accuracy: {accuracy:.4f}")
        print(confusion_matrix(y_test, y_pred))
        print(classification_report(y_test, y_pred))

        return accuracy

    def train_anomaly_detector(self, X, method='isolation_forest'):
        """训练异常检测器"""
        if method == 'isolation_forest':
            self.model = IsolationForest(contamination=0.1, random_state=42)
        elif method == 'one_class_svm':
            self.model = OneClassSVM(nu=0.1, kernel='rbf', gamma='scale')
        else:
            raise ValueError("Unknown anomaly detection method")

        self.model.fit(X)
        return self.model

    def detect_anomalies(self, X):
        """检测异常"""
        if self.model is None:
            raise ValueError("Model not trained")

        # Isolation Forest返回-1表示异常，1表示正常
        # OneClassSVM返回1表示正常，-1表示异常
        predictions = self.model.predict(X)
        return predictions == -1

    def cluster_data(self, X, n_clusters=2):
        """聚类分析"""
        self.model = KMeans(n_clusters=n_clusters, random_state=42)
        labels = self.model.fit_predict(X)
        return labels

8.5 数据可视化模块

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from matplotlib.animation import FuncAnimation
import imageio

class DataVisualizer:
    """数据可视化类"""

    def plot_time_series(self, data, time, title='Time Series Data'):
        """绘制时间序列图"""
        plt.figure(figsize=(10, 6))
        plt.plot(time, data)
        plt.title(title)
        plt.xlabel('Time (s)')
        plt.ylabel('Amplitude')
        plt.grid(True)
        plt.savefig(f'{title}.png')
        plt.close()

    def plot_spectrum(self, data, fs, title='Frequency Spectrum'):
        """绘制频谱图"""
        n = len(data)
        fft_values = np.fft.fft(data)
        freq = np.fft.fftfreq(n, 1/fs)
        positive_freq_idx = freq > 0
        freq = freq[positive_freq_idx]
        fft_values = np.abs(fft_values[positive_freq_idx])

        plt.figure(figsize=(10, 6))
        plt.plot(freq, fft_values)
        plt.title(title)
        plt.xlabel('Frequency (Hz)')
        plt.ylabel('Amplitude')
        plt.grid(True)
        plt.savefig(f'{title}.png')
        plt.close()

    def plot_stft(self, data, fs, title='STFT Spectrogram'):
        """绘制短时傅里叶变换谱图"""
        from scipy import signal
        f, t, Zxx = signal.stft(data, fs, nperseg=128)

        plt.figure(figsize=(10, 6))
        plt.pcolormesh(t, f, np.abs(Zxx), shading='gouraud')
        plt.title(title)
        plt.xlabel('Time (s)')
        plt.ylabel('Frequency (Hz)')
        plt.colorbar(label='Amplitude')
        plt.savefig(f'{title}.png')
        plt.close()

    def plot_feature_space(self, X, y=None, title='Feature Space'):
        """绘制特征空间"""
        from sklearn.decomposition import PCA
        pca = PCA(n_components=2)
        X_pca = pca.fit_transform(X)

        plt.figure(figsize=(10, 6))
        if y is not None:
            scatter = plt.scatter(X_pca[:, 0], X_pca[:, 1], c=y, cmap='viridis')
            plt.colorbar(scatter, label='Class')
        else:
            plt.scatter(X_pca[:, 0], X_pca[:, 1])
        plt.title(title)
        plt.xlabel('Principal Component 1')
        plt.ylabel('Principal Component 2')
        plt.grid(True)
        plt.savefig(f'{title}.png')
        plt.close()

    def generate_animation(self, data_list, time_list, title='Data Animation'):
        """生成数据动画"""
        frames = []

        for i, (data, time) in enumerate(zip(data_list, time_list)):
            plt.figure(figsize=(10, 6))
            plt.plot(time, data)
            plt.title(f'{title} - Frame {i+1}')
            plt.xlabel('Time (s)')
            plt.ylabel('Amplitude')
            plt.grid(True)
            plt.ylim([-1.5, 1.5])

            # 保存当前帧
            plt.savefig(f'frame_{i}.png')
            plt.close()
            frames.append(imageio.imread(f'frame_{i}.png'))

        # 生成GIF动画
        imageio.mimsave(f'{title}.gif', frames, duration=0.5)

        # 清理临时文件
        import os
        for i in range(len(frames)):
            if os.path.exists(f'frame_{i}.png'):
                os.remove(f'frame_{i}.png')

        return f'{title}.gif'

9. 案例分析

9.1 桥梁结构健康监测数据处理

9.1.1 数据采集与预处理

案例描述：某桥梁结构安装了加速度传感器网络，采集了不同车辆荷载下的振动响应数据。需要对这些数据进行处理和分析，评估桥梁的健康状态。

数据预处理步骤：

1. 噪声去除：使用小波变换去除环境噪声和传感器噪声
2. 异常值检测：使用Z-score方法检测并处理异常值
3. 数据同步：确保不同传感器数据在时间上对齐
4. 数据标准化：使用Z-score标准化处理数据

代码实现：

import numpy as np
import pandas as pd
from data_preprocessor import DataPreprocessor

# 加载数据
data = pd.read_csv('bridge_vibration_data.csv')

# 初始化数据预处理器
preprocessor = DataPreprocessor()

# 处理每个传感器的数据
processed_data = {}
for column in data.columns:
    if column != 'time':
        # 提取传感器数据
        sensor_data = data[column].values

        # 去除噪声
        denoised_data = preprocessor.remove_noise(sensor_data, method='wavelet')

        # 检测异常值
        outliers = preprocessor.detect_outliers(denoised_data)
        denoised_data[outliers] = np.mean(denoised_data[~outliers])

        # 填充缺失值
        filled_data = preprocessor.fill_missing_values(denoised_data)

        # 标准化数据
        normalized_data = preprocessor.normalize(filled_data)

        processed_data[column] = normalized_data

# 保存处理后的数据
processed_df = pd.DataFrame(processed_data)
processed_df['time'] = data['time']
processed_df.to_csv('processed_bridge_data.csv', index=False)

9.1.2 特征提取与选择

特征提取步骤：

1. 时域特征：提取均值、标准差、峰峰值、RMS等统计特征
2. 频域特征：提取频谱峰值、频谱重心、功率谱密度等特征
3. 时频域特征：提取STFT和小波变换特征

特征选择步骤：

1. 相关性分析：计算特征与结构状态的相关性
2. RFE特征选择：使用递归特征消除方法选择重要特征

代码实现：

from feature_extractor import FeatureExtractor
from feature_selector import FeatureSelector

# 初始化特征提取器
extractor = FeatureExtractor()

# 提取特征
fs = 100  # 采样频率
features = []
for column in processed_data.keys():
    if column != 'time':
        sensor_data = processed_data[column]
        sensor_features = extractor.extract_all_features(sensor_data, fs)
        features.append(list(sensor_features.values()))

# 转换为numpy数组
X = np.array(features)

# 假设我们有结构状态标签（0：正常，1：轻微损伤，2：严重损伤）
y = np.array([0, 0, 1, 0, 2, 1, 0, 0])

# 初始化特征选择器
selector = FeatureSelector()

# 选择特征
X_selected = selector.select_features(X, y, method='rfe', k=10)

# 降维
X_reduced = selector.reduce_dimension(X_selected, method='pca', n_components=2)

9.1.3 模式识别与损伤识别

模式识别步骤：

1. 训练分类器：使用支持向量机训练分类模型
2. 模型评估：使用交叉验证评估模型性能
3. 损伤识别：识别桥梁结构的损伤状态

代码实现：

from pattern_recognizer import PatternRecognizer
from data_visualizer import DataVisualizer

# 初始化模式识别器
recognizer = PatternRecognizer()

# 训练分类器
accuracy = recognizer.train_classifier(X_selected, y, method='svm')

# 检测异常
# 使用正常状态的数据训练异常检测器
normal_data = X_selected[y == 0]
recognizer.train_anomaly_detector(normal_data, method='isolation_forest')

# 检测所有数据的异常
anomalies = recognizer.detect_anomalies(X_selected)
print(f"Number of anomalies detected: {np.sum(anomalies)}")

# 可视化结果
visualizer = DataVisualizer()

# 绘制特征空间
visualizer.plot_feature_space(X_reduced, y, title='Bridge Damage Classification')

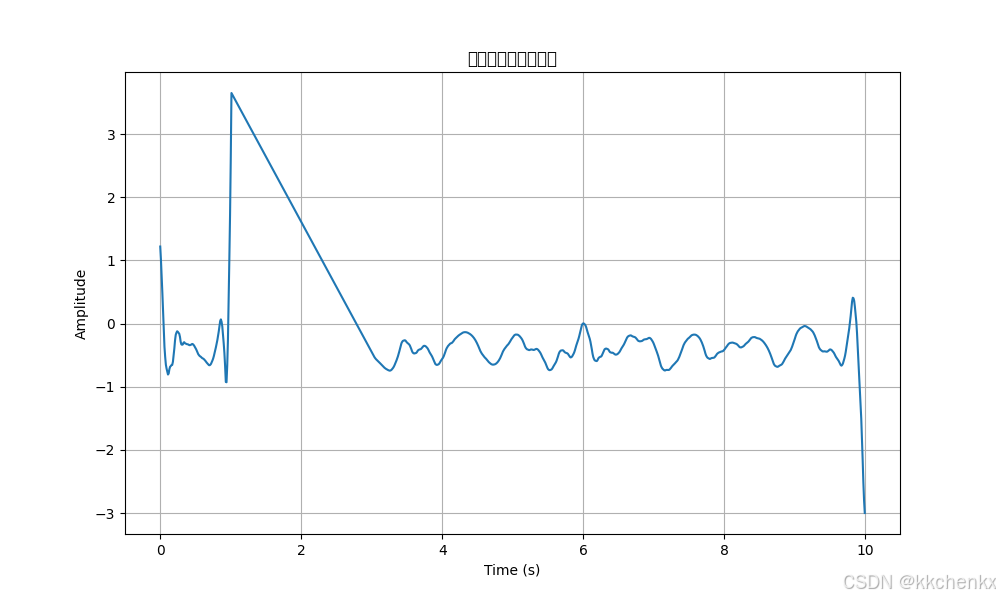

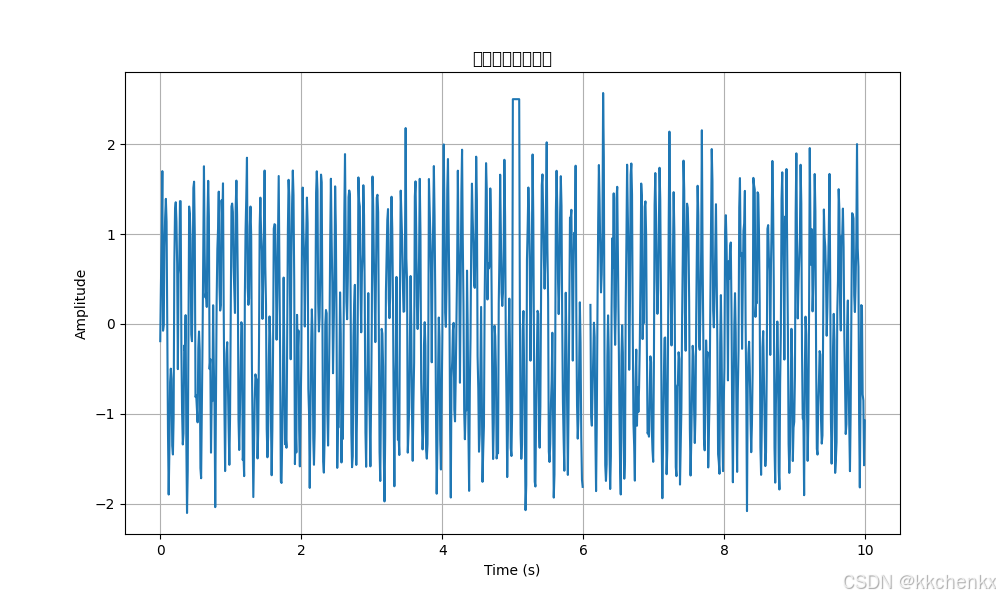

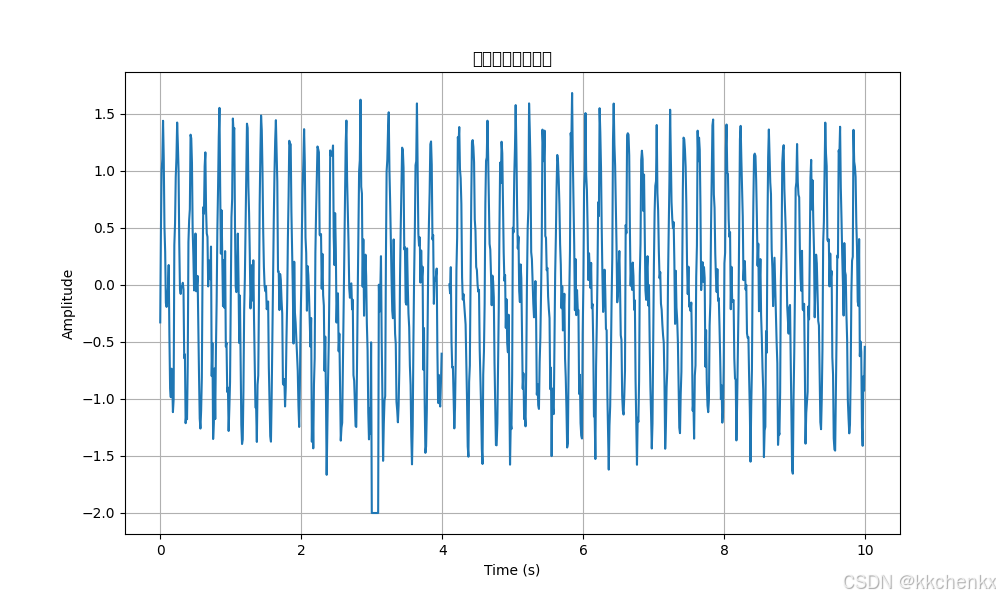

# 绘制时间序列数据
time = processed_df['time'].values
for column in processed_data.keys():
    if column != 'time':
        visualizer.plot_time_series(processed_data[column], time, title=f'Processed {column} Data')

9.2 建筑结构健康监测数据处理

9.2.1 数据采集与预处理

案例描述：某高层建筑安装了加速度传感器和应变传感器，采集了地震和强风作用下的结构响应数据。需要对这些数据进行处理和分析，评估建筑结构的健康状态。

数据预处理步骤：

1. 噪声去除：使用中值滤波去除脉冲噪声
2. 异常值检测：使用IQR方法检测并处理异常值
3. 数据同步：确保加速度和应变数据在时间上对齐
4. 数据标准化：使用Min-Max归一化处理数据

代码实现：

import numpy as np
import pandas as pd
from data_preprocessor import DataPreprocessor

# 加载数据
acc_data = pd.read_csv('building_acceleration_data.csv')
strain_data = pd.read_csv('building_strain_data.csv')

# 初始化数据预处理器
preprocessor = DataPreprocessor()

# 处理加速度数据
processed_acc = {}
for column in acc_data.columns:
    if column != 'time':
        # 提取传感器数据
        sensor_data = acc_data[column].values

        # 去除噪声
        denoised_data = preprocessor.remove_noise(sensor_data, method='median', window_size=5)

        # 检测异常值
        outliers = preprocessor.detect_outliers(denoised_data, method='iqr')
        denoised_data[outliers] = np.median(denoised_data[~outliers])

        # 填充缺失值
        filled_data = preprocessor.fill_missing_values(denoised_data)

        # 标准化数据
        normalized_data = preprocessor.normalize(filled_data, method='min-max')

        processed_acc[column] = normalized_data

# 处理应变数据
processed_strain = {}
for column in strain_data.columns:
    if column != 'time':
        # 提取传感器数据
        sensor_data = strain_data[column].values

        # 去除噪声
        denoised_data = preprocessor.remove_noise(sensor_data, method='median', window_size=5)

        # 检测异常值
        outliers = preprocessor.detect_outliers(denoised_data, method='iqr')
        denoised_data[outliers] = np.median(denoised_data[~outliers])

        # 填充缺失值
        filled_data = preprocessor.fill_missing_values(denoised_data)

        # 标准化数据
        normalized_data = preprocessor.normalize(filled_data, method='min-max')

        processed_strain[column] = normalized_data

# 保存处理后的数据
processed_acc_df = pd.DataFrame(processed_acc)
processed_acc_df['time'] = acc_data['time']
processed_acc_df.to_csv('processed_acceleration_data.csv', index=False)

processed_strain_df = pd.DataFrame(processed_strain)
processed_strain_df['time'] = strain_data['time']
processed_strain_df.to_csv('processed_strain_data.csv', index=False)

9.2.2 特征提取与选择

特征提取步骤：

1. 时域特征：提取均值、标准差、峰峰值、RMS等统计特征
2. 频域特征：提取频谱峰值、频谱重心、功率谱密度等特征
3. 时频域特征：提取STFT和小波变换特征

特征选择步骤：

1. 相关性分析：计算特征与结构状态的相关性
2. F-test特征选择：使用F检验方法选择重要特征

代码实现：

from feature_extractor import FeatureExtractor
from feature_selector import FeatureSelector

# 初始化特征提取器
extractor = FeatureExtractor()

# 提取加速度特征
fs = 50  # 采样频率
acc_features = []
for column in processed_acc.keys():
    if column != 'time':
        sensor_data = processed_acc[column]
        sensor_features = extractor.extract_all_features(sensor_data, fs)
        acc_features.append(list(sensor_features.values()))

# 提取应变特征
strain_features = []
for column in processed_strain.keys():
    if column != 'time':
        sensor_data = processed_strain[column]
        sensor_features = extractor.extract_all_features(sensor_data, fs)
        strain_features.append(list(sensor_features.values()))

# 合并特征
X = np.hstack([np.array(acc_features), np.array(strain_features)])

# 假设我们有结构状态标签（0：正常，1：轻微损伤，2：严重损伤）
y = np.array([0, 0, 1, 0, 2, 1, 0, 0])

# 初始化特征选择器
selector = FeatureSelector()

# 选择特征
X_selected = selector.select_features(X, y, method='f-test', k=15)

# 降维
X_reduced = selector.reduce_dimension(X_selected, method='tsne', n_components=2)

9.2.3 模式识别与损伤识别

模式识别步骤：

1. 训练分类器：使用随机森林训练分类模型
2. 模型评估：使用交叉验证评估模型性能
3. 损伤识别：识别建筑结构的损伤状态

代码实现：

from pattern_recognizer import PatternRecognizer
from data_visualizer import DataVisualizer

# 初始化模式识别器
recognizer = PatternRecognizer()

# 训练分类器
accuracy = recognizer.train_classifier(X_selected, y, method='random_forest')

# 检测异常
# 使用正常状态的数据训练异常检测器
normal_data = X_selected[y == 0]
recognizer.train_anomaly_detector(normal_data, method='one_class_svm')

# 检测所有数据的异常
anomalies = recognizer.detect_anomalies(X_selected)
print(f"Number of anomalies detected: {np.sum(anomalies)}")

# 可视化结果
visualizer = DataVisualizer()

# 绘制特征空间
visualizer.plot_feature_space(X_reduced, y, title='Building Damage Classification')

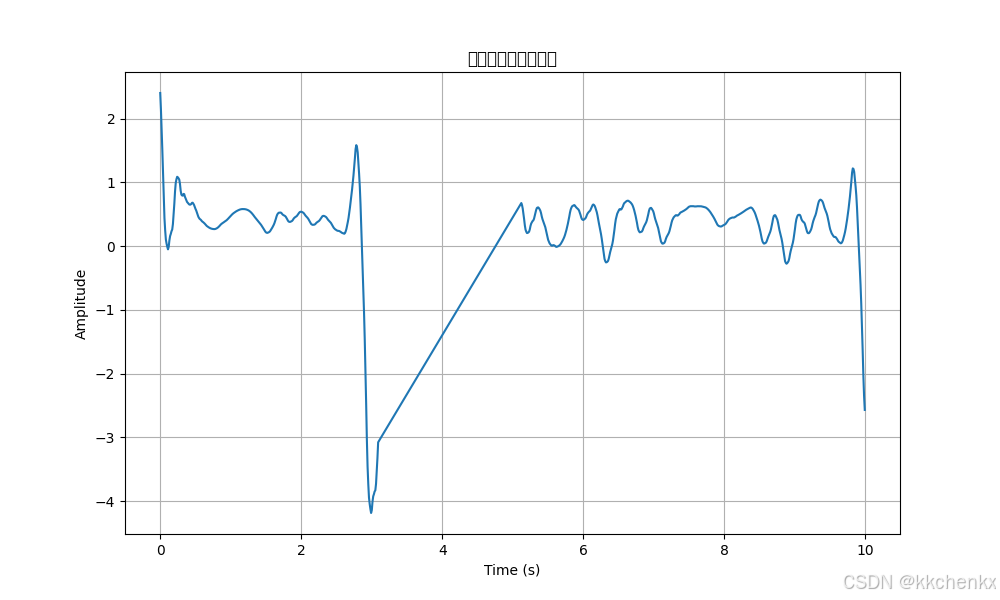

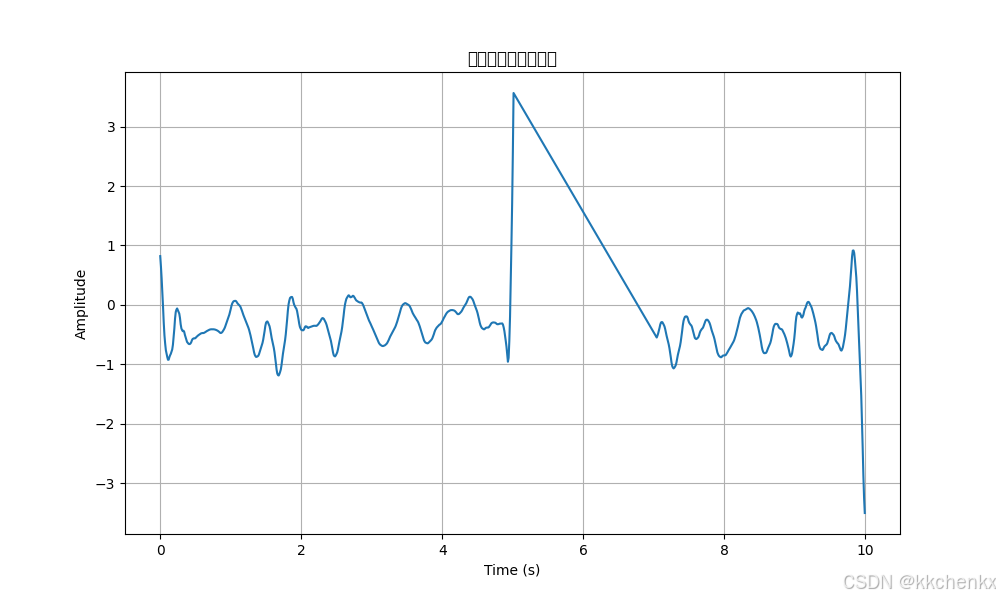

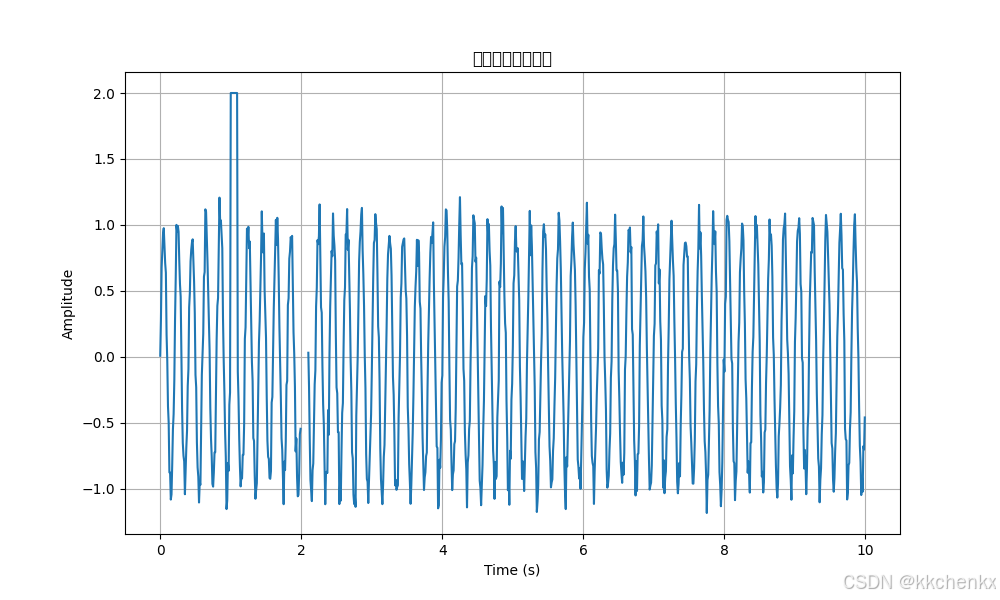

# 绘制时间序列数据
time = processed_acc_df['time'].values
for column in processed_acc.keys():
    if column != 'time':
        visualizer.plot_time_series(processed_acc[column], time, title=f'Processed {column} Data')

# 生成动画
# 假设我们有多个时间窗口的数据
data_list = []
time_list = []
for i in range(5):
    # 模拟不同时间窗口的数据
    window_data = processed_acc['acc_1'][i*1000:(i+1)*1000]
    window_time = time[i*1000:(i+1)*1000]
    data_list.append(window_data)
    time_list.append(window_time)

# 生成动画

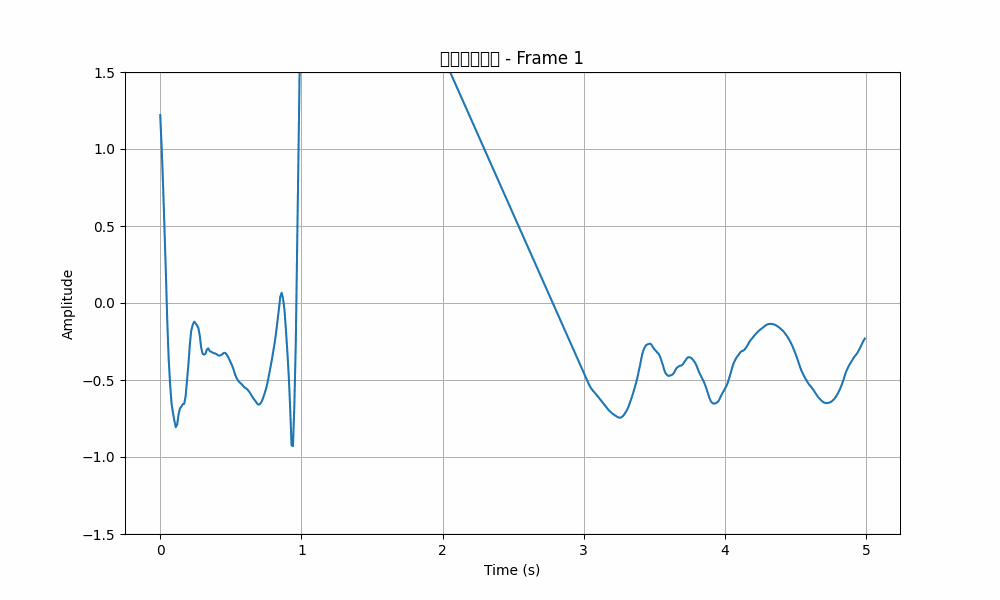

animation_path = visualizer.generate_animation(data_list, time_list, title='Building Vibration Animation')
print(f"Animation saved to: {animation_path}")

10. 总结与展望

10.1 总结

结构健康监测数据处理与分析是实现有效健康监测的关键环节，主要包括以下内容：

1. 数据预处理：通过噪声去除、异常值检测和缺失值填充等方法提高数据质量
2. 特征提取：从时域、频域和时频域提取能反映结构状态的特征
3. 特征选择与降维：选择重要特征并降低数据维度，提高模型效率
4. 模式识别与分类：使用机器学习和深度学习算法识别结构的不同状态
5. 异常检测与损伤识别：识别结构的异常行为和损伤状态
6. 数据可视化：将复杂的数据和分析结果以直观的方式展示

10.2 技术挑战与解决方案

技术挑战：

• 数据量大：传感器网络产生的海量数据需要高效处理
• 数据质量：原始数据可能包含噪声、异常值和缺失值
• 特征选择：如何选择最能反映结构状态的特征
• 模型泛化：如何提高模型在不同结构和环境下的泛化能力
• 实时性：如何实现实时数据处理和分析

解决方案：

• 并行计算：使用并行计算技术加速数据处理
• 自动化预处理：开发自动化数据预处理流程
• 特征工程：结合领域知识和机器学习方法进行特征选择
• 迁移学习：利用迁移学习提高模型泛化能力
• 边缘计算：在传感器节点进行初步数据处理，减少数据传输量

10.3 未来发展趋势

1. 人工智能与深度学习：深度学习算法在特征提取和模式识别方面的应用将更加广泛
2. 多源数据融合：融合传感器数据、环境数据和结构信息，提高监测准确性
3. 数字孪生：建立结构的数字孪生模型，实现实时监测和预测
4. 边缘计算：在边缘设备上进行数据处理和分析，提高实时性
5. 区块链技术：利用区块链技术确保数据的安全性和可追溯性
6. 智能决策支持：开发智能决策支持系统，为结构维护和管理提供建议

10.4 结论

结构健康监测数据处理与分析是一个多学科交叉的领域，涉及信号处理、机器学习、数据挖掘等多个学科。随着传感器技术、计算机技术和人工智能技术的不断发展，结构健康监测数据处理与分析技术也将不断进步，为结构的安全运营和维护提供更加可靠的支持。

通过本教程的学习，读者应该能够掌握结构健康监测数据处理与分析的基本原理和方法，能够使用Python实现数据预处理、特征提取、模式识别和可视化等功能，并能够应用这些技术解决实际工程问题。

未来，结构健康监测数据处理与分析技术将在更多领域得到应用，为保障结构安全、延长结构寿命、降低维护成本做出更大的贡献。
