JVM 的底层机制始终是我们构建高性能、高可用系统的基石。本文将从内存布局、垃圾回收到类加载机制，系统性地拆解 JVM 的核心原理，帮助你从根本上理解 Java 程序的运行机制。

一、JVM 内存模型与运行时数据区

很多初学者容易混淆 Java 内存模型 (JMM) 和 JVM 运行时数据区 这两个概念。

• Java 内存模型 (JMM)：是一套并发编程的内存访问规范，定义了线程和主内存之间的抽象关系，解决了多线程下的可见性、原子性和有序性问题（如volatile的语义实现）。

• JVM 运行时数据区：是 JVM 在执行 Java 程序时，将所管理的内存划分为若干个不同的数据区域，也就是我们常说的 "JVM 内存模型"。

1.1 内存区域总览

JVM 运行时数据区根据线程的共享性，主要分为两大类：线程私有区 和 线程共享区。

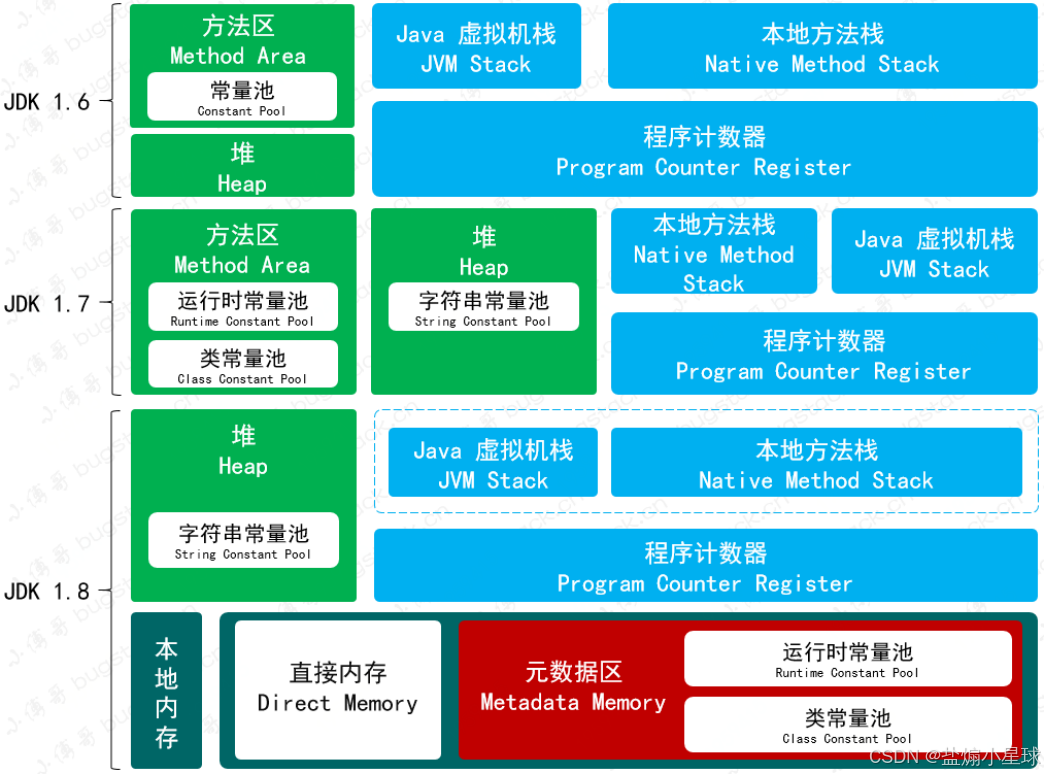

图 1: 不同 JDK 版本下的运行时数据区演变

区域类型	包含区域	核心特点
线程私有	程序计数器、虚拟机栈、本地方法栈	随线程创建而创建，线程隔离，无线程安全问题，OOM 概率低
线程共享	堆、方法区（元空间）	所有线程共用，GC 主要回收区域，OOM 高发区
其他	直接内存（堆外内存）	不属于 JVM 规范，由 NIO 使用，需手动管理

1.2 线程私有区域详解

程序计数器 (Program Counter Register)

这是一块极小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。

• 线程私有：每个线程都有独立的计数器，切换线程时能恢复到正确的执行位置。

• 无 OOM：这是 JVM 规范中唯一一个没有规定任何 OutOfMemoryError 的区域。

• Native 方法特殊值：如果线程正在执行的是一个 Native 方法，那这个计数器的值为空 (undefined)。

虚拟机栈 (VM Stack)

描述的是 Java 方法执行的内存模型，每个方法在执行的同时都会创建一个栈帧 (Stack Frame)。

• 栈帧结构：

  • 局部变量表：存放了编译期可知的各种基本数据类型和对象引用。

  • 操作数栈：方法执行过程中的数据运算栈。

  • 动态链接：将符号引用转换为直接引用。

  • 方法返回地址：方法执行完后，要回到调用该方法的地方。

• 常见异常：

  • StackOverflowError：栈深度超过虚拟机限制，典型场景是无限递归。

  • OutOfMemoryError：如果虚拟机栈可以动态扩展，当扩展时无法申请到足够的内存。

• 参数配置：-Xss1m 用于设置每个线程的栈大小。

本地方法栈 (Native Method Stack)

与虚拟机栈作用非常相似，区别是虚拟机栈为虚拟机执行 Java 方法服务，而本地方法栈则为虚拟机使用到的 Native 方法服务。

• 在 HotSpot 虚拟机中，直接将本地方法栈和虚拟机栈合二为一，因此无需单独配置。

1.3 线程共享区域详解

堆 (Heap)

Java 堆是 JVM 所管理的最大的一块内存，所有的对象实例以及数组都要在堆上分配。

• GC 的主战场：几乎所有的垃圾回收都围绕着堆来进行，因此也被叫做 "GC 堆"。

• 分代划分：为了优化 GC 效率，堆被划分为：

  • 新生代 (Young Gen)：存放新创建的对象，分为 Eden (80%)、From Survivor (10%)、To Survivor (10%)。

  • 老年代 (Old Gen)：存放存活时间较长的对象，默认经历 15 次 GC 后晋升。

• OOM 场景：java.lang.OutOfMemoryError: Java heap space，通常由内存泄漏或堆大小设置过小导致。

• 参数配置：-Xms(初始堆)、-Xmx(最大堆)。

方法区 (Method Area)

用于存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。

• JDK 版本的重大演变：

  • JDK 7 及之前：称为 "永久代 (PermGen)"，它是堆的一部分，有固定大小限制，容易溢出。

  • JDK 8 及之后：彻底移除了永久代，改用元空间 (Metaspace) 实现。元空间并不在虚拟机中，而是使用本地内存。

• OOM 场景：

  • JDK7: OOM: PermGen space

  • JDK8+: OOM: Metaspace，常见于动态生成大量类的场景（如 CGLIB、反射）。

• 参数配置：-XX:MaxMetaspaceSize 限制元空间大小。

运行时常量池 (Runtime Constant Pool)

它是方法区的一部分，Class 文件中的常量池表，在类加载后进入方法区的运行时常量池存放。

• 动态性：运行期间也可以将新的常量放入池中，典型的就是String.intern()方法。

1.4 直接内存 (Direct Memory)

这并不是 JVM 运行时数据区的一部分，也不是 Java 虚拟机规范中定义的内存区域。

• NIO 的优化：在 JDK1.4 中新加入了 NIO 类，它可以使用 Native 函数库直接分配堆外内存，然后通过一个存储在 Java 堆里的 DirectByteBuffer 对象作为这块内存的引用进行操作。

• 优势：避免了在 Java 堆和 Native 堆中来回复制数据，提升了 IO 性能。

• OOM 风险：虽然不受 - Xmx 控制，但本机的物理内存是有限的，也会导致 OOM: Direct buffer memory。

---

二、垃圾回收 (GC) 机制

自动内存管理的核心就是垃圾回收 (GC)。它解决了手动管理内存的痛点，让我们无需手动free内存。

2.1 如何判定垃圾？

要回收垃圾，首先要判断哪些对象是 "活着的"，哪些已经 "死了"。

引用计数算法 (Reference Counting)

给每个对象添加一个引用计数器，每当有一个地方引用它，计数器就加 1；引用失效就减 1。

• 优点：实现简单，判定高效。

• 缺点：无法解决循环引用问题。因此，主流的 Java 虚拟机都没有使用这个算法。

可达性分析算法 (Reachability Analysis)

这个算法的基本思路是：通过一系列的称为 "GC Roots" 的对象作为起始点，从这些节点开始向下搜索，搜索走过的路径称为引用链。当一个对象到 GC Roots 没有任何引用链相连时，就证明此对象是不可用的。

• GC Roots 包括：

  • 虚拟机栈（栈帧中的局部变量表）中引用的对象。

  • 本地方法栈中 Native 方法引用的对象。

  • 方法区中类静态属性引用的对象。

  • 方法区中常量引用的对象。

  • 同步锁（synchronized）持有的对象。

2.2 垃圾回收算法

标记 - 清除算法 (Mark-Sweep)

最基础的算法，分为 "标记" 和 "清除" 两个阶段。

1. 标记：标记出所有需要回收的对象。

2. 清除：统一回收掉所有被标记的对象。

• 缺点：

  • 内存碎片：标记清除后会产生大量不连续的内存碎片，导致无法为大对象分配连续空间。

  • 效率问题：如果存活对象多，标记和清除的效率都会下降。

复制算法 (Copying)

为了解决标记清除的碎片问题，复制算法出现了。

1. 将内存分为大小相等的两块，一块是 From，一块是 To。

2. 每次只使用其中一块，当这一块用完了，就将存活的对象复制到另一块上，然后把原来的内存一次性清理掉。

• 优点：没有碎片，分配内存时只需要移动指针即可，实现简单，运行高效。

• 缺点：内存利用率低，只能用一半。

• 新生代的优化：新生代的对象存活率极低，因此 HotSpot 默认把新生代分为 Eden:Survivor:Survivor = 8:1:1，这样利用率就达到了 90%。

标记 - 整理算法 (Mark-Compact)

针对老年代对象存活率高的特点，复制算法就不太适用了。因此老年代通常使用标记 - 整理算法。

1. 标记：和标记清除一样，标记存活对象。

2. 整理：让所有存活的对象都向一端移动，然后直接清理掉端边界以外的内存。

• 优点：没有内存碎片。

• 缺点：需要移动对象，成本较高。

分代收集算法 (Generational Collection)

这不是一个新的算法，而是当前商业虚拟机的主流策略，它根据对象的存活周期将内存划分为几块。

• 新生代：对象朝生夕灭，存活率低，用复制算法。

• 老年代：对象存活率高，用标记 - 清除或标记 - 整理算法。

2.3 垃圾收集器演进

收集器是算法的具体实现。随着 JDK 的发展，收集器也在不断演进，从最早的串行收集器，到现在的低延迟并发收集器。

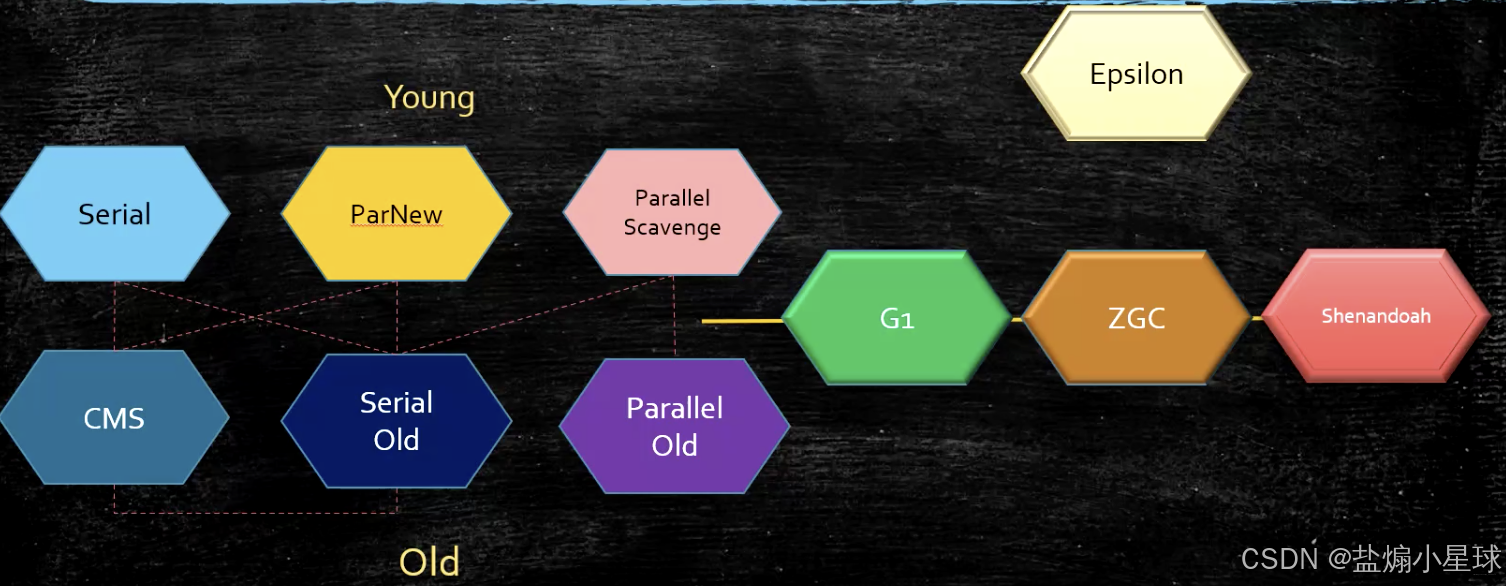

图 2: 从 Serial 到 ZGC 的收集器演进历程

收集器	适用代	算法	核心特点	适用场景	JDK 状态
Serial	新生代	复制	单线程收集，STW	客户端 / 单核 CPU	基础
ParNew	新生代	复制	Serial 的多线程版	多 CPU，配合 CMS	JDK9 废弃
Parallel Scavenge	新生代	复制	吞吐量优先	后台批处理	JDK8 默认
Serial Old	老年代	标记 - 整理	单线程	客户端 / CMS 降级	基础
Parallel Old	老年代	标记 - 整理	Parallel 的老年代版	吞吐量优先	JDK1.6+
CMS	老年代	标记 - 清除	并发标记，低延迟	互联网应用	JDK9 废弃
G1 (Garbage-First)	全代	标记 - 整理 + 复制	分区化，可预测停顿	大堆 (4G+)，均衡场景	JDK9 默认
ZGC	全代	着色指针 + 读屏障	亚毫秒级停顿，TB 级堆	超低延迟，云原生	JDK11+
Shenandoah	全代	转发指针 + 写屏障	并发压缩，低延迟	低延迟，开源	JDK12+

经典收集器详解

CMS (Concurrent Mark Sweep)

CMS 是第一款并发收集器，它第一次实现了让垃圾收集线程与用户线程基本上同时工作。

• 运作过程：

  • 初始标记 (Initial Mark)：STW，只标记 GC Roots 能直接关联到的对象，很快。

  • 并发标记 (Concurrent Mark)：用户线程并发执行，遍历对象图。

  • 重新标记 (Remark)：STW，修正并发标记期间的变动。

  • 并发清除 (Concurrent Sweep)：用户线程并发执行，清除垃圾。

• 缺点：

  • 对 CPU 资源敏感，会占用部分线程。

  • 无法处理浮动垃圾。

  • 标记 - 清除导致内存碎片。

G1 (Garbage-First)

G1 是一个里程碑式的收集器，它打破了分代的物理界限。

• Region 分区：它将整个堆划分为约 2048 个大小相等的 Region，每个 Region 可以充当 Eden、Survivor 或 Old。

• 可预测的停顿模型：你可以指定-XX:MaxGCPauseMillis，G1 会优先回收垃圾最多的 Region。

• 标记 - 整理：整体上是标记 - 整理算法，局部是复制算法，几乎没有内存碎片。

ZGC (The Z Garbage Collector)

JDK11 引入的新一代收集器，目标是处理 TB 级堆，且停顿时间不超过 10ms。

• 着色指针 (Colored Pointers)：利用 64 位指针的剩余位来标记对象的状态，无需额外的标记位图。

• 读屏障 (Load Barrier)：在并发移动对象时，通过读屏障来修正引用，实现了并发压缩。

• NUMA 感知：支持非统一内存访问，在多核服务器上性能更好。

• 无分代：目前 ZGC 不分代，因为它的并发能力足够强，能处理所有对象。

---

三、类加载机制与双亲委派

Java 程序是动态加载的，JVM 在运行期才会将 class 文件加载到内存中。这个过程就是类加载。

3.1 类加载的生命周期

一个类从被加载到虚拟机内存中开始，到卸载出内存为止，它的整个生命周期包括： 加载 (Loading) → 验证 (Verification) → 准备 (Preparation) → 解析 (Resolution) → 初始化 (Initialization) → 使用 (Using) → 卸载 (Unloading)

其中，验证、准备、解析三个部分统称为连接 (Linking)。

1. 加载：通过全限定名获取二进制字节流，将其转化为方法区的运行时数据结构，并在堆中生成一个java.lang.Class对象。

2. 验证：确保 Class 文件的字节流符合虚拟机的要求，防止恶意代码。

3. 准备：为静态变量分配内存并设置默认初始值（如 int=0，Object=null）。注意：这时候还没执行代码，static int a=100的 100 是在初始化阶段才赋值的。

4. 解析：将符号引用（比如Ljava/lang/String;）替换为直接引用（内存地址）。

5. 初始化：执行静态代码块和静态变量的赋值代码，也就是执行<clinit>()方法。

3.2 双亲委派模型

为了保证 Java 核心类库的安全，JVM 设计了双亲委派模型来组织类加载器之间的关系。

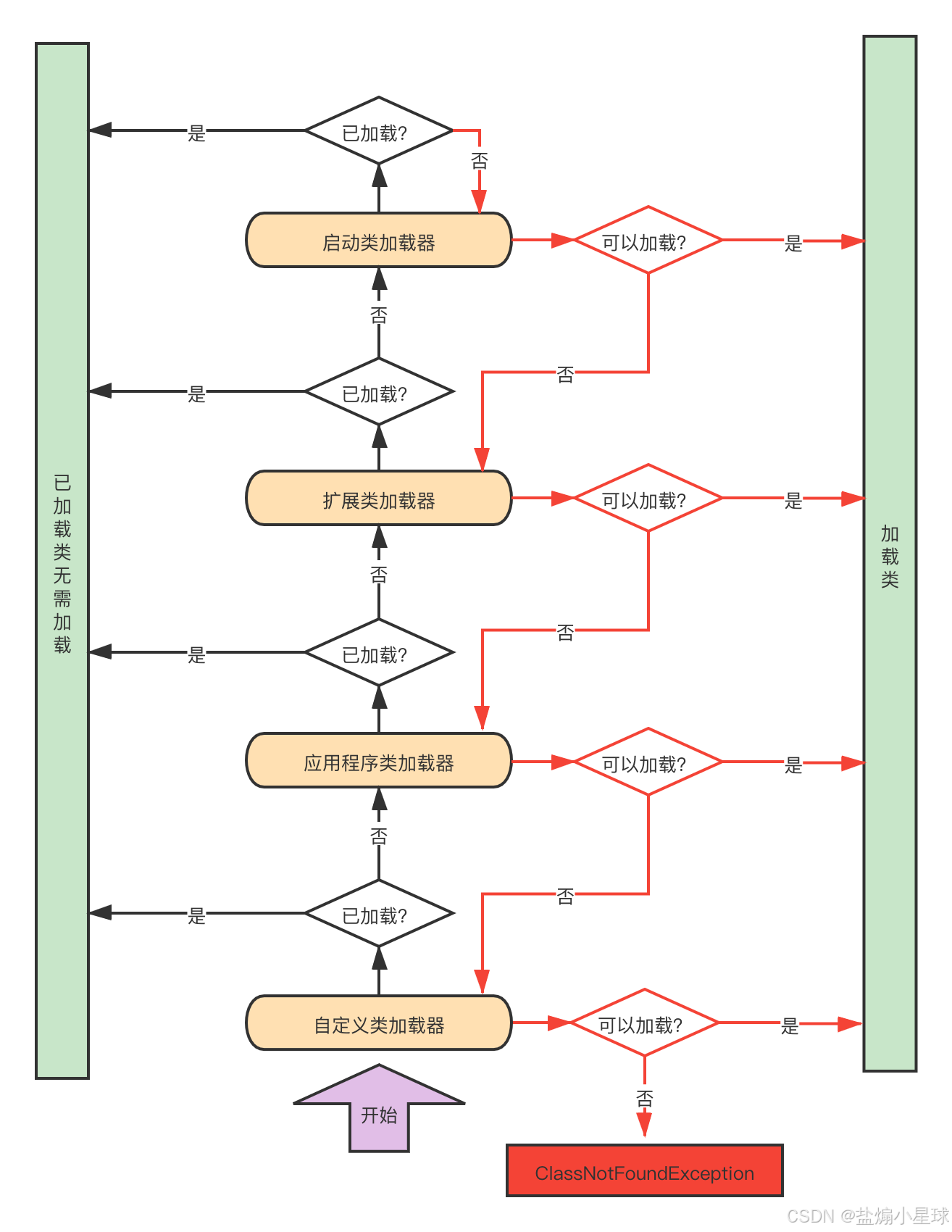

图 3: 双亲委派模型的工作流程

类加载器的层次

从下往上，类加载器分为四层：

1. 启动类加载器 (Bootstrap ClassLoader)：最顶层，C++ 实现，加载JAVA_HOME/lib下的核心类库（如 rt.jar）。

2. 扩展类加载器 (Extension ClassLoader)：加载JAVA_HOME/lib/ext下的扩展类。

3. 应用程序类加载器 (Application ClassLoader)：加载用户 classpath 下的类，也是默认的类加载器。

4. 自定义类加载器：用户自己继承ClassLoader实现的加载器。

工作原理

双亲委派的核心逻辑是："向上委托，向下加载"。 当一个类加载器收到类加载请求时：

1. 它首先会检查这个类是否已经被加载过了。

2. 如果没有，它不会自己先尝试加载，而是把这个请求委派给父类加载器去完成。

3. 每一层的加载器都是如此，直到请求最终到达顶层的启动类加载器。

4. 如果父类加载器反馈无法加载这个类（它的加载路径下没有这个 class），子类加载器才会尝试自己去加载。

双亲委派的好处

• 沙箱安全：防止核心类被篡改。比如你自己写了一个java.lang.String类，由于双亲委派，这个请求会一直委派给 Bootstrap 加载器，它加载了 JDK 自带的 String，从而避免了恶意代码替换核心类。

• 类的唯一性：保证了全限定名相同的类，在不同的类加载器下也能保证是同一个 Class 对象。

3.3 打破双亲委派

双亲委派不是强制的，在某些场景下，我们需要打破它。

1. SPI 机制 (Service Provider Interface)

这是最典型的打破场景。比如 JDBC 的java.sql.Driver接口，这个接口是启动类加载器加载的。但是它的实现类（比如 MySQL 的com.mysql.cj.jdbc.Driver）是在用户的 classpath 下的，启动类加载器根本找不到。

• 解决方案：JDK 通过线程上下文类加载器 (Thread Context ClassLoader)，让父类加载器可以调用子类加载器来加载类，从而打破了双亲委派的模型。

2. 热部署与模块化

• Tomcat：Tomcat 为了让同一个服务器上的多个 Web 应用互相隔离，每个 Web 应用都有自己的类加载器，它们可以加载自己的类，而不会互相影响，这也打破了双亲委派。

• OSGi：OSGi 的模块化热部署，它的类加载器是网状结构，不再是双亲的树状结构，实现了模块的动态安装和卸载。

3. 自定义类加载器

通过重写ClassLoader的loadClass()方法，我们可以不遵循双亲委派的逻辑，自己控制类的加载顺序。这通常用于热加载、加密 class 文件解密等场景。

---

总结

JVM 的这三大核心机制 ——内存布局、垃圾回收、类加载，构成了 Java 生态的基石。

• 理解内存布局，能帮你快速定位 OOM 问题，知道不同的 OOM 错误分别出现在哪里。

• 理解 GC，能帮你根据业务场景选择合适的收集器，是追求吞吐量还是低延迟，从而做出正确的 JVM 参数调优。

• 理解类加载和双亲委派，能帮你理解 Tomcat、Spring 等中间件的底层设计，理解为什么 SPI 能工作，以及热部署的原理。

在大规模高并发系统中，这些底层知识往往是解决性能瓶颈、线上故障的关键钥匙。
