1. 研究背景

• 工业必要性：钢板表面缺陷（如裂纹、夹杂、斑块等）的检测是保证工业生产质量的关键环节，传统的人工检测方法不仅效率低下，且可靠性不足 。

• 检测任务的复杂性：钢材表面常出现多类别缺陷并存、缺陷重叠以及复杂的背景干扰，这要求系统不仅要能“分类”（是什么），还要能“定位”（在哪里）

• 现有技术局限：传统的自动化检测方法依赖手动设计特征，主观性强且定位精度差；而现有的深度学习分割模型（如 Mask R-CNN）计算开销巨大，难以满足工业实时检测需求 。

2.科学问题

• 分类与定位的权衡：如何构建一个既具备强大分类能力，又能实现精准目标定位的端到端深度学习系统 ？

• 特征细节丢失：卷积神经网络（CNN）在层层传递中会逐渐丢失空间细节，如何融合不同深度的特征以保留对微小缺陷至关重要的位置信息 ？

• 数据短缺：目标检测任务需要昂贵的边界框（Bounding Box）标注，如何在有限的标注数据下训练出高性能模型 ？

3. 主要方法 (DDN 架构)

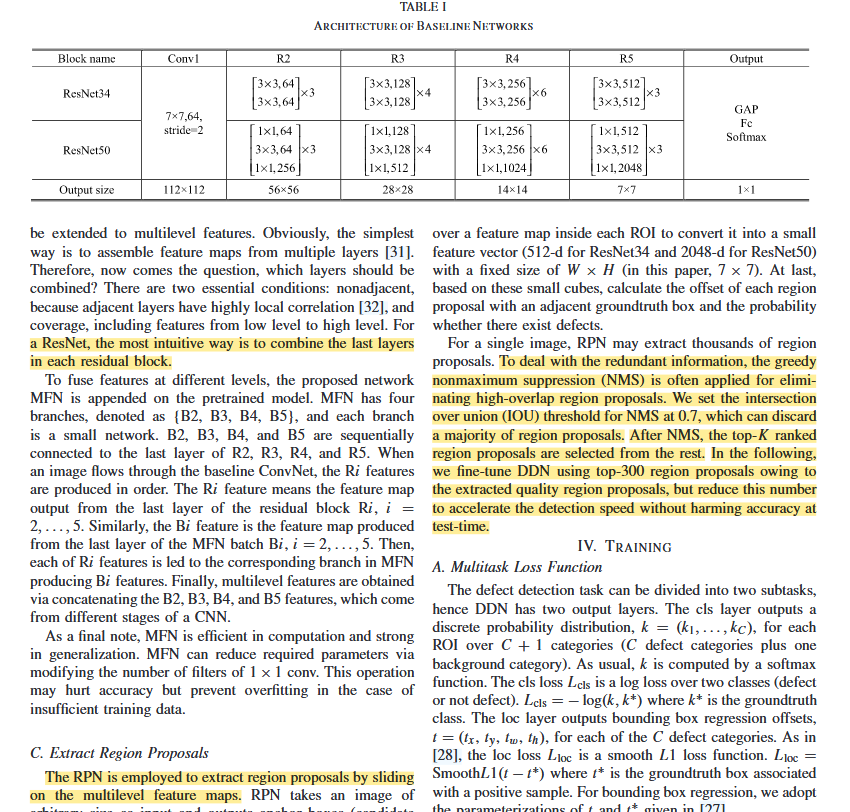

• 骨干网络 (Baseline ConvNet)：采用 ResNet-34/50 作为基础特征提取网络，利用其残差结构和在 ImageNet 上的预训练权重来获得强大的分类表达能力 。

• 多级特征融合网络 (MFN)：这是本文的核心创新点。设计了一个轻量级的 MFN 模块，将 ResNet 四个阶段（R2-R5）产生的特征图进行融合 。

• 分层融合：结合了浅层特征（丰富的细节/位置信息）和深层特征（强语义信息），解决了灰度图像信息量相对较少的问题

• 区域候选网络 (RPN)：基于融合后的多级特征生成候选区域（ROIs），通过多尺度锚点（Anchors）匹配不同尺寸的缺陷 。

• 端到端检测器：包含分类器和边界框回归器，最终输出缺陷的类别评分和精确坐标 。

4. 核心发现

• 检测精度：在 NEU-DET 数据集上，采用 ResNet-34 和 ResNet-50 作为骨干网络时，模型分别达到了 74.8 mAP 和 82.3 mAP 。

• 实时性潜力：通过减少候选框数量（降至 50 个），模型在单块 GPU 上的检测速度可达 20 fps，且仍能保持 92% 的最高性能，证明了其应用于工业实时在线检测的可能性 。

• 融合优势：相比于只使用最后一层特征，多级特征融合显著提升了对各类复杂缺陷（尤其是小目标和形状多变缺陷）的捕获能力 。

5. 主要结论

• 本文成功建立了一个端到端的自动化缺陷检测系统（DDN），实现了钢材表面缺陷的精确分类与定位

• 提出的 MFN 模块 在不大幅增加计算负担的前提下，通过整合低级和高级特征，有效提升了模型的综合表现 。

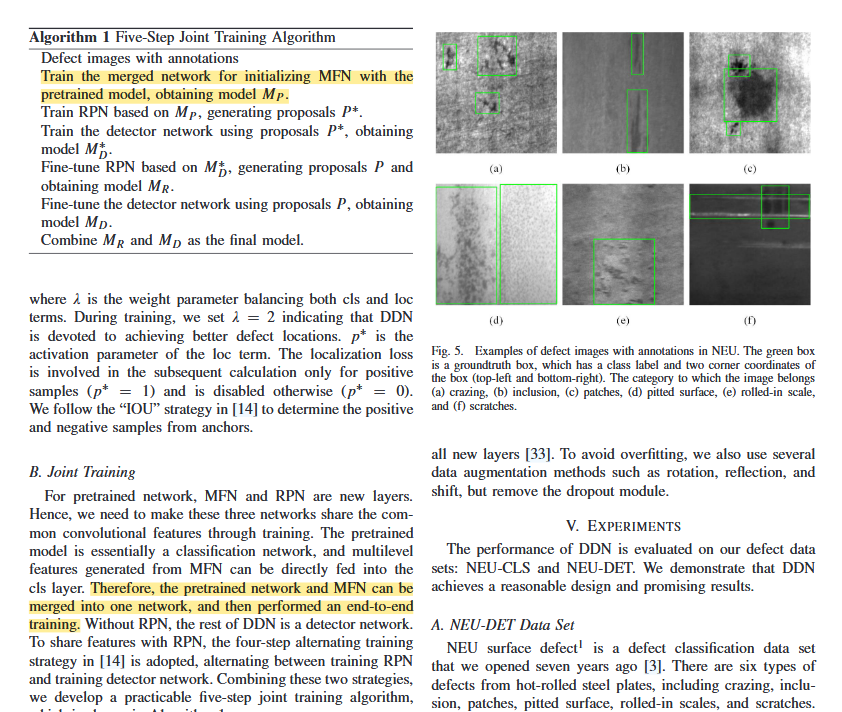

• 升级后的 NEU-DET 数据集 为缺陷检测领域提供了重要的开源标注资源 。

6. 亮点与不足

• 亮点：

  • 全流程端到端：摆脱了传统方法中手动特征提取与分类器分离的弊端，提高了系统的智能化和泛化能力

  • 针对性设计：MFN 模块特别考虑了工业灰度图像的特性，保留了 HyperNet 等模型容易忽略的浅层细节 。

  • 实用性强：在保证精度的同时，通过调整配置即可实现接近实时的检测速度 。

• 不足：

  • 数据集规模：虽然公开了数据集，但各类别仅 300 张图像，在应对更极端或更多样化的工业环境时可能仍需扩充数据 。

  • 精度提升空间：尽管 82.3 mAP 在当时非常出色，但对于某些极细微或对比度极低的缺陷，定位精度可能仍有进一步优化的余地 。

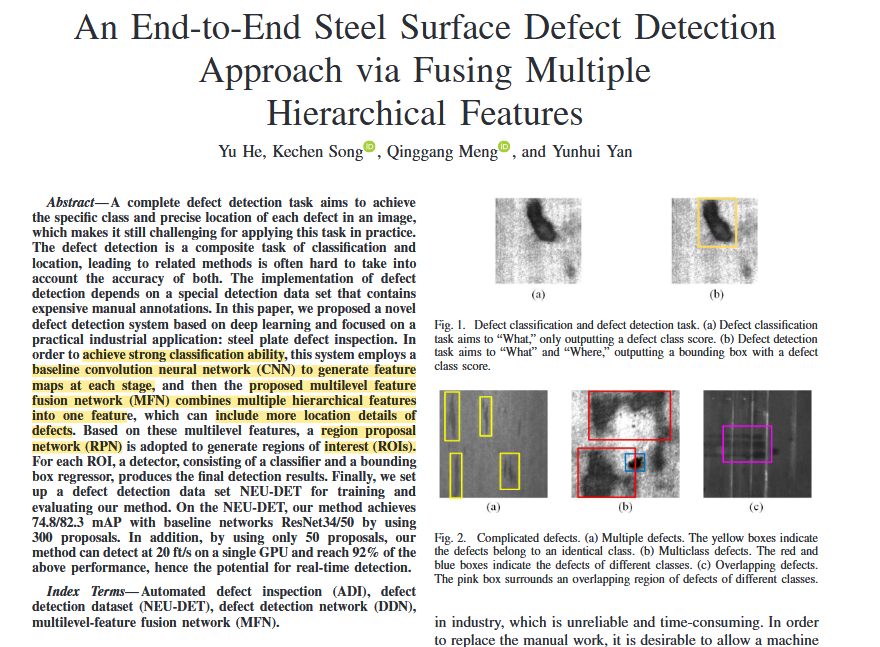

在 He 等人（2020）提出的钢材表面缺陷检测网络（DDN）中，MFN（Multi-level Hierarchical Feature Fusion Network，多级分层特征融合网络） 是其核心创新模块 。以下是对 MFN 的详细解释：

1. 核心设计动机：解决“语义”与“细节”的矛盾

在标准的卷积神经网络（CNN）中，特征提取是一个逐层抽象的过程：

• 浅层特征（Shallow Features）：如 R2、R3 层，包含丰富的纹理和位置细节，但缺乏足够的语义判别力 。

• 深层特征（Deep Features）：如 R5 层，具有很强的语义信息（能分辨出是什么缺陷），但由于多次下采样，丢失了大量的空间位置细节 。

• 工业需求：钢材缺陷检测通常使用灰度图像，信息量比彩色图像少，且缺陷往往非常微小 。如果只用最后一层特征进行检测（如 Faster R-CNN 的常规做法），很容易漏掉微小缺陷或定位不准 。

  MFN 的目标就是将这些分散在不同层级的特征“聚合”起来，形成一个既懂语义又能看清细节的强大特征图 。

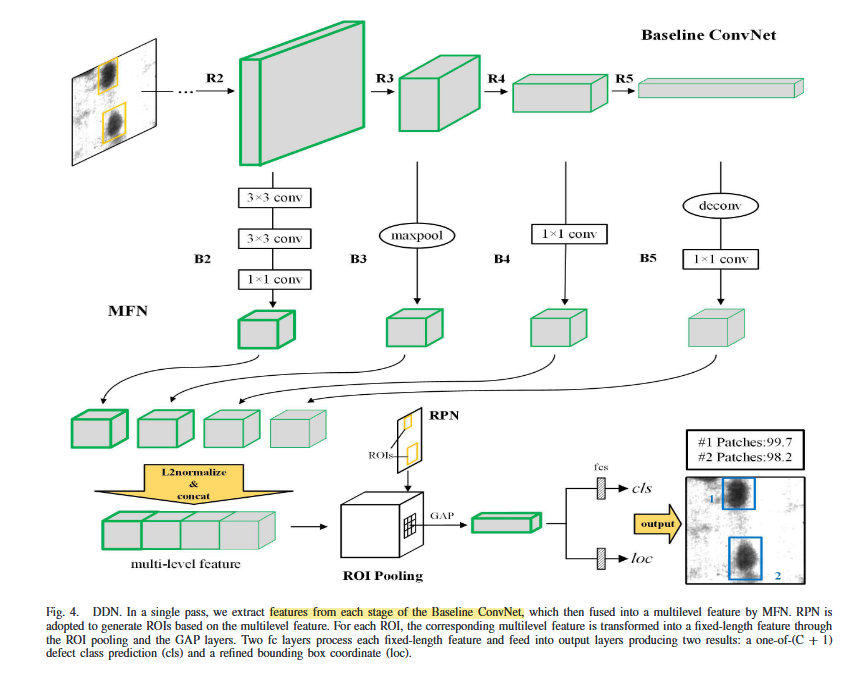

2. MFN 的架构组成

MFN 建立在 ResNet（如 ResNet-34 或 ResNet-50）的基础之上，包含四个平行的分支（B2、B3、B4、B5），分别对应 ResNet 的四个残差块阶段（R2-R5） ：

• 分支 B2（连接 R2）：通过多层卷积（如 $3\times3$ 和 $1\times1$ 卷积）提取极早期的纹理特征 。

• 分支 B3（连接 R3）：通过 最大池化（Maxpool） 操作，将较浅层特征进行下采样，使其尺寸与目标融合尺寸一致。

• 分支 B4（连接 R4）：直接通过 $1\times1$ 卷积进行通道调整。由于 MFN 最终融合后的特征图尺寸通常设定为与 R4 一致，因此 B4 是融合的基础尺度 。

• 分支 B5（连接 R5）：通过 反卷积（Deconvolution/Upsampling） 操作，将深层的语义特征进行上采样，恢复其空间分辨率以匹配 R4 尺度。

3. 工作流程与融合机制

MFN 按照以下步骤处理特征 ：

1. 尺度对齐：通过池化或反卷积，将 R2、R3、R4、R5 四个阶段的输出特征图统一到相同的空间维度（Resolution） 。

2. L2 归一化（L2 Normalize）：由于不同层级的特征值量级差异很大，在融合前必须进行归一化处理，防止数值较大的深层特征掩盖数值较小的浅层特征。

3. 拼接融合（Concatenation）：将归一化后的四路特征在通道维度上进行拼接，生成 多级特征图（Multi-level Feature Map）

4. MFN 的核心优势

• 全阶段覆盖：与以往只融合后几层的网络（如 HyperNet）不同，MFN 包含了最底层的特征。这对于处理对比度低、信息量有限的工业灰度图像至关重要 。

• 提升定位精度：由于融合了浅层的位置细节，生成的区域候选框（Proposals）能够更精准地包裹住缺陷边缘 。

• 计算效率高：MFN 采用轻量化设计，可以通过调整 $1\times1$ 卷积的滤波器数量来控制参数量，既能节省计算资源，又能防止在小规模数据集上过拟合 。

5. 实验结果证明

实验表明，搭载了 MFN 的检测系统（DDN）在 NEU-DET 数据集上表现优异：

• 配合 ResNet-50 骨干网络时，达到了 82.3 mAP 的检测精度 。

• 即使只生成 50 个候选框，依然能保持 92% 的性能，并实现单 GPU 20 fps 的准实时检测速度 。
