主题028：辐射换热的并行计算

摘要

辐射换热模拟是计算流体力学和传热学中最具挑战性的问题之一，其计算复杂度随着网格数量、角度离散数和光谱分辨率的增加而急剧上升。对于工程实际问题，特别是涉及复杂几何形状、瞬态过程和精细光谱计算的场景，串行计算往往无法满足效率和精度的双重需求。本教程系统介绍辐射换热模拟的并行计算策略，包括域分解并行、角度并行、射线并行等多种并行化方法，详细讲解MPI和OpenMP在辐射换热中的应用，分析并行效率、负载均衡和通信开销等关键问题，并通过实际案例展示并行计算在辐射换热模拟中的强大能力。

关键词： 并行计算、域分解、MPI、OpenMP、加速比、负载均衡、通信开销、辐射传递方程

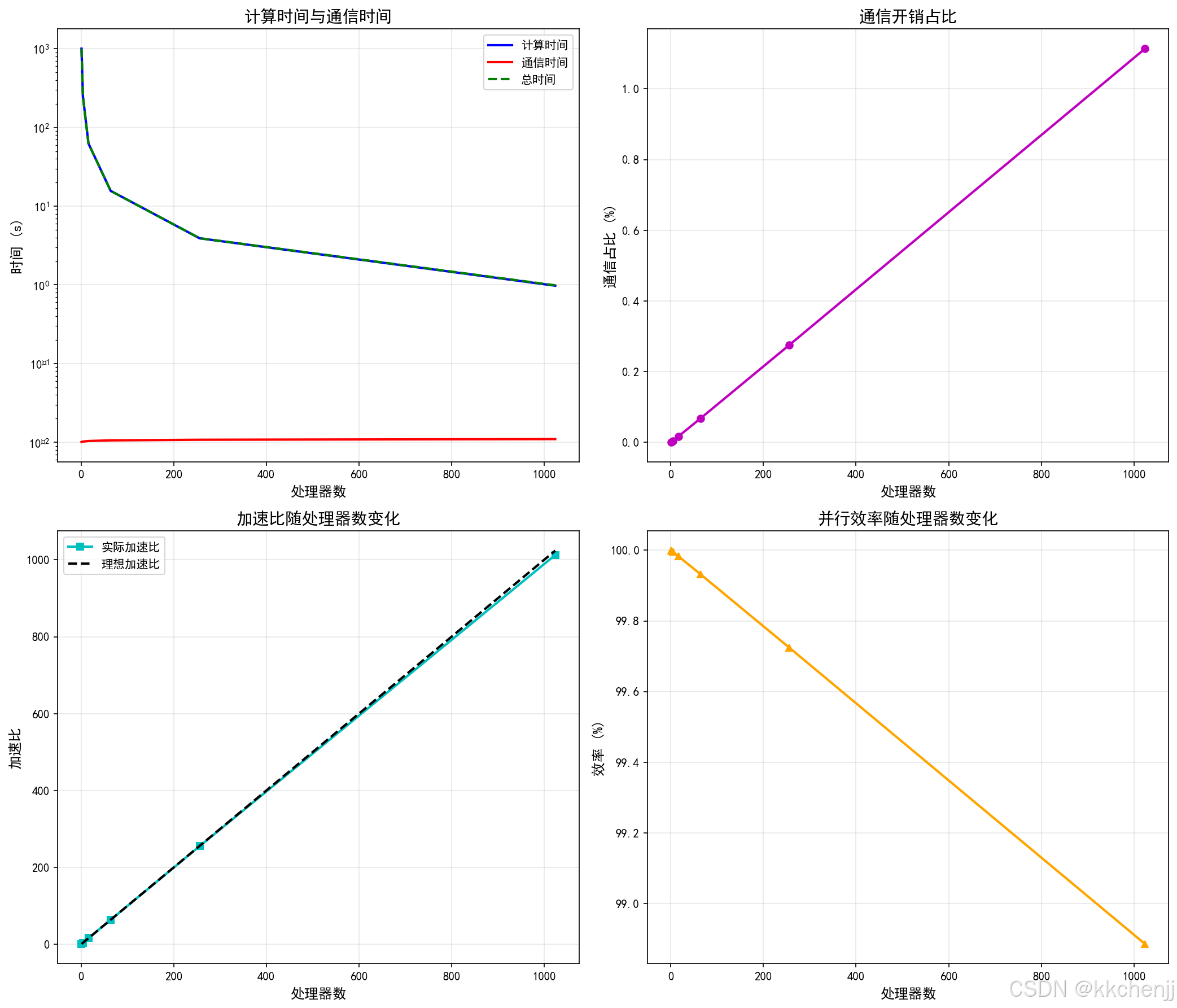

在这里插入图片描述

1. 引言

1.1 辐射换热计算的挑战

辐射换热是热量传递的三种基本方式之一，在高温系统、太空环境和透明介质中起着主导作用。与导热和对流不同，辐射换热具有以下几个显著特点，使其数值模拟面临巨大挑战：

长程相关性： 辐射能量可以在空间中长距离传播，这意味着计算域中任意一点的辐射场都依赖于整个计算域内的温度和物性分布。这种全局耦合特性使得辐射换热的计算复杂度远高于局部性的导热和对流问题。

高维问题： 辐射传递方程（RTE）是一个五维的积分-微分方程，包括三个空间坐标、两个角度坐标（极角和方位角），以及可能的波数维度。对于实际工程问题，需要在数百万甚至数千万个网格点上求解数百个方向的辐射强度，计算量极其庞大。

非线性特性： 辐射换热与温度呈四次方关系（斯蒂芬-玻尔兹曼定律），这种强非线性使得问题求解需要迭代进行，进一步增加了计算成本。

光谱依赖性： 实际介质的辐射特性（吸收系数、散射系数）随波长变化显著，需要进行光谱积分或采用复杂的光谱模型（如带模型、线-by-线计算），这显著增加了计算负担。

以一个典型的工业炉窑辐射换热模拟为例：假设采用100×100×100的空间网格，使用S8离散坐标法（80个方向），考虑灰气体假设，每个时间步需要求解的未知量约为8000万个。如果采用非灰体模型或线-by-线计算，计算量还将增加数个数量级。这样的计算规模在串行计算机上可能需要数天甚至数周才能完成，严重制约了工程设计和优化进程。

1.2 并行计算的必要性

并行计算技术的发展为解决上述挑战提供了有效途径。通过将大规模计算任务分解到多个处理器上同时执行，可以显著缩短计算时间，使得原本无法在合理时间内完成的模拟成为可能。

并行计算在辐射换热模拟中的优势主要体现在以下几个方面：

缩短计算时间： 最直接的好处是减少 wall-clock time。使用P个处理器，理想情况下可以将计算时间缩短为原来的1/P，使得复杂问题的模拟在工程时间尺度内完成。

处理更大规模问题： 并行计算使得可以使用更多的内存资源，从而能够模拟更大规模、更精细的问题。例如，可以采用更密的网格、更多的角度离散或更精细的光谱模型。

支持实时或准实时模拟： 对于某些应用（如过程控制、在线监测），需要在短时间内获得计算结果。并行计算使得辐射换热模拟能够满足实时性要求。

参数研究和优化设计： 工程优化通常需要进行大量的参数扫描或优化迭代。并行计算可以显著加速这一过程，使得基于辐射换热模拟的优化设计变得可行。

高分辨率光谱计算： 线-by-线计算需要在数十万个光谱点上进行计算，这是串行计算无法承受的。并行计算使得高分辨率光谱模拟成为可能。

1.3 并行计算的基本概念

在深入讨论辐射换热的并行计算之前，有必要回顾一些并行计算的基本概念：

加速比（Speedup）： 加速比定义为串行执行时间与并行执行时间的比值：

$\frac{T_s}{T_p}$

其中， $T_s$ 是串行执行时间， $T_p$ 是使用P个处理器的并行执行时间。理想情况下， $S (P) = P$ ，即线性加速。但在实际中，由于通信开销、负载不均衡和串行部分的存在，加速比通常小于P。

效率（Efficiency）： 效率定义为加速比与处理器数量的比值：

$\frac{S(P)}{P} = \frac{T_s}{P \cdot T_p}$

理想效率为100%，实际效率通常在50%-90%之间，随着处理器数量增加而下降。

可扩展性（Scalability）： 可扩展性衡量并行程序在增加处理器数量时的性能表现。强可扩展性指固定问题规模下增加处理器数量的加速效果；弱可扩展性指问题规模与处理器数量成比例增加时的性能表现。

阿姆达尔定律（Amdahl’s Law）： 阿姆达尔定律指出，程序的加速比受限于其串行部分的比例。如果程序中有 $f$ 的比例是必须串行执行的，则最大加速比为：

$Smax=1f+1−fPS_{max} = \frac{1}{f + \frac{1-f}{P}}$

当 $\to \infty$ 时， $Smax→1fS_{max} \to \frac{1}{f}$ 。这意味着即使使用无限多个处理器，加速比也无法超过 $1/ f$ 。

负载均衡（Load Balancing）： 负载均衡指将计算任务均匀分配到各个处理器上，使得所有处理器同时完成任务，避免某些处理器空闲等待。良好的负载均衡对于获得高并行效率至关重要。

通信开销（Communication Overhead）： 并行计算中，处理器之间需要交换数据，这会产生通信开销。通信开销包括延迟（建立通信连接的时间）和带宽（数据传输速率）两个因素。减少通信开销是并行算法设计的关键。

1.4 本教程的结构

本教程系统介绍辐射换热并行计算的理论和方法，内容组织如下：

第2节介绍并行计算的基础架构，包括共享内存和分布式内存系统、MPI和OpenMP编程模型。

第3节详细讨论辐射换热的域分解并行策略，包括空间域分解、负载均衡算法和边界通信。

第4节介绍角度并行方法，包括方向分解和角度扫描并行。

第5节讨论射线追踪方法的并行化，包括蒙特卡洛方法的并行实现。

第6节分析并行性能，包括加速比、效率、可扩展性和瓶颈识别。

第7节通过实际案例展示并行计算在辐射换热模拟中的应用。

第8节总结全文并展望未来发展方向。

2. 并行计算基础架构

2.1 并行计算机体系结构

现代并行计算机主要有两种体系结构：共享内存系统和分布式内存系统。

共享内存系统（Shared Memory System）： 在共享内存系统中，所有处理器共享同一个物理内存空间。处理器通过读写共享内存进行通信和同步。共享内存系统的优点是编程相对简单，数据共享方便；缺点是内存带宽可能成为瓶颈，可扩展性受限。多核处理器和对称多处理（SMP）系统属于共享内存架构。

分布式内存系统（Distributed Memory System）： 在分布式内存系统中，每个处理器有自己的私有内存，处理器之间通过网络进行通信。分布式内存系统的优点是可扩展性好，可以构建大规模并行系统；缺点是编程复杂，需要显式管理数据分布和通信。集群（Cluster）和超级计算机通常采用分布式内存架构。

混合架构（Hybrid Architecture）： 现代高性能计算系统通常采用混合架构，即分布式内存的节点内部采用共享内存的多核处理器。这种架构结合了两种系统的优点，是当前主流的高性能计算平台。

2.2 MPI编程模型

MPI（Message Passing Interface）是分布式内存并行编程的标准接口。MPI程序由多个进程组成，每个进程有自己的私有内存空间，进程之间通过显式的消息传递进行通信。

MPI基本操作：

// 初始化MPI
MPI_Init(&argc, &argv);

// 获取进程数和进程ID
MPI_Comm_size(MPI_COMM_WORLD, &num_procs);
MPI_Comm_rank(MPI_COMM_WORLD, &rank);

// 点对点通信
MPI_Send(send_buf, count, datatype, dest, tag, comm);
MPI_Recv(recv_buf, count, datatype, source, tag, comm, &status);

// 集合通信
MPI_Bcast(buffer, count, datatype, root, comm);
MPI_Reduce(sendbuf, recvbuf, count, datatype, op, root, comm);
MPI_Allreduce(sendbuf, recvbuf, count, datatype, op, comm);
MPI_Allgather(sendbuf, sendcount, sendtype, recvbuf, recvcount, recvtype, comm);

// 结束MPI
MPI_Finalize();

MPI在辐射换热中的应用：

辐射换热的MPI并行通常采用域分解策略。计算域被划分为若干子域，每个MPI进程负责一个子域的计算。在每个迭代步，进程需要交换边界上的辐射强度信息。主要的MPI操作包括：

边界数据交换： 相邻子域之间交换边界辐射强度，通常使用MPI_Sendrecv或MPI_Isend/MPI_Irecv实现非阻塞通信。
全局求和： 在计算总辐射热流或检查收敛时，需要对所有子域的结果进行全局求和，使用MPI_Allreduce。
全局广播： 将控制参数或收敛标志广播到所有进程，使用MPI_Bcast。
数据收集： 将所有子域的计算结果收集到主进程进行输出，使用MPI_Gather或MPI_Gatherv。

2.3 OpenMP编程模型

OpenMP是共享内存并行编程的标准API，通过在串行代码中添加编译指令（pragma）实现并行化。OpenMP采用fork-join模型，主线程在遇到并行区域时创建一组工作线程，并行执行完成后工作线程合并回主线程。

OpenMP基本指令：

// 并行区域
#pragma omp parallel
{
    // 并行执行的代码
}

// 并行循环
#pragma omp parallel for
for (int i = 0; i < n; i++) {
    // 循环体
}

// 归约操作
#pragma omp parallel for reduction(+:sum)
for (int i = 0; i < n; i++) {
    sum += a[i];
}

// 临界区
#pragma omp critical
{
    // 临界区代码，同一时间只有一个线程执行
}

// 屏障同步
#pragma omp barrier

OpenMP在辐射换热中的应用：

OpenMP通常用于并行化循环，特别是空间循环和角度循环。例如：

// 并行化空间网格循环
#pragma omp parallel for collapse(3)
for (int k = 0; k < nz; k++) {
    for (int j = 0; j < ny; j++) {
        for (int i = 0; i < nx; i++) {
            // 计算每个网格点的辐射源项
            compute_radiation_source(i, j, k);
        }
    }
}

// 并行化角度循环
#pragma omp parallel for reduction(+:total_flux)
for (int m = 0; m < n_dirs; m++) {
    double flux = solve_rte_for_direction(m);
    total_flux += flux;
}

2.4 混合编程模型

在混合架构上，可以结合使用MPI和OpenMP实现多级并行。通常的策略是：

MPI用于粗粒度并行： 在节点间进行域分解，每个MPI进程负责一个子域。
OpenMP用于细粒度并行： 在每个节点内部使用OpenMP并行化循环，充分利用多核处理器。

这种混合编程模型可以减少MPI进程数量，降低通信开销，同时充分利用节点的计算能力。对于辐射换热问题，混合模型特别适用于角度并行：使用MPI在节点间分配角度，在每个节点内部使用OpenMP并行化空间循环。

3. 域分解并行策略

3.1 空间域分解

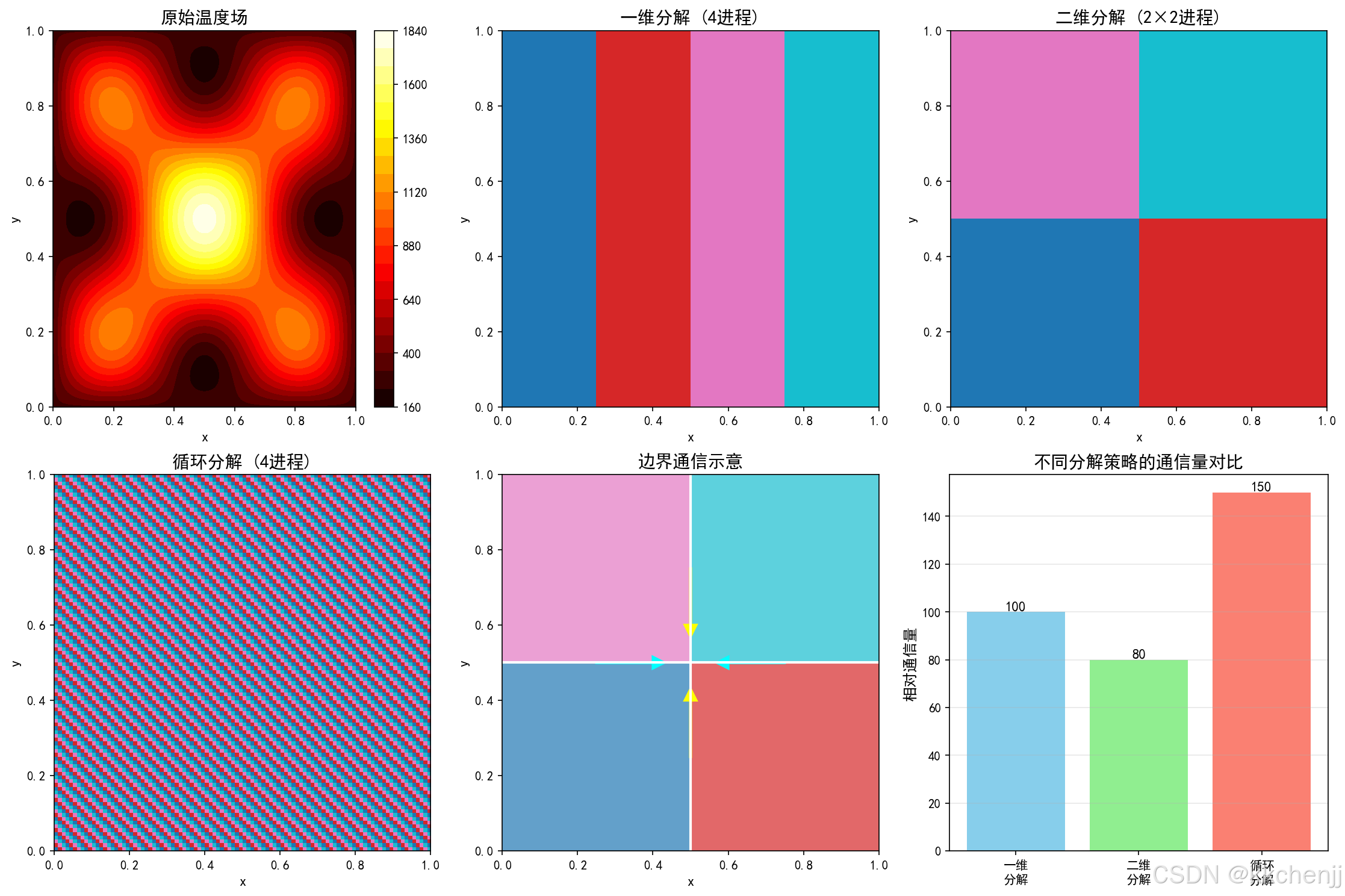

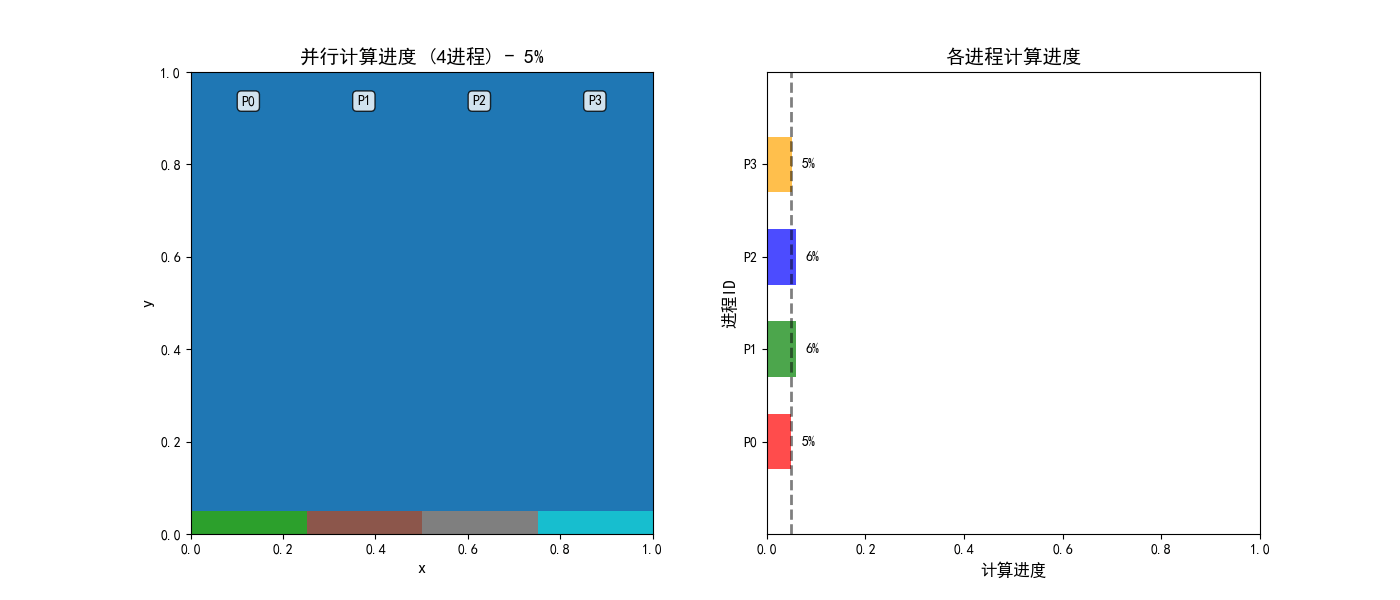

空间域分解是辐射换热并行计算最常用的策略。基本思想是将计算域划分为若干子域，每个处理器负责一个子域的辐射计算。

一维分解： 最简单的方式是沿一个坐标方向进行分解。例如，将三维网格沿z方向划分为P个切片，每个处理器负责一个切片。一维分解的优点是实现简单，通信模式规则；缺点是当处理器数量较多时，每个子域的厚度很小，通信开销相对较大。

二维分解： 在x和y方向同时进行分解，将计算域划分为P = Px × Py个子域。二维分解可以在更多处理器上获得较好的负载均衡，但通信模式更复杂，需要处理更多的相邻子域。

三维分解： 在三个空间方向都进行分解，适用于超大规模问题。三维分解可以支持更多的处理器，但通信开销也相应增加。

分解策略选择： 选择分解策略需要考虑以下因素：

网格拓扑： 如果某个方向的网格数远大于其他方向，应优先沿该方向分解。
通信开销： 分解应尽量减少相邻子域之间的边界面积，从而减少通信量。
负载均衡： 各子域的计算量应尽可能相等。
边界条件： 如果某些边界有特殊处理（如周期性边界），分解方式需要与之兼容。

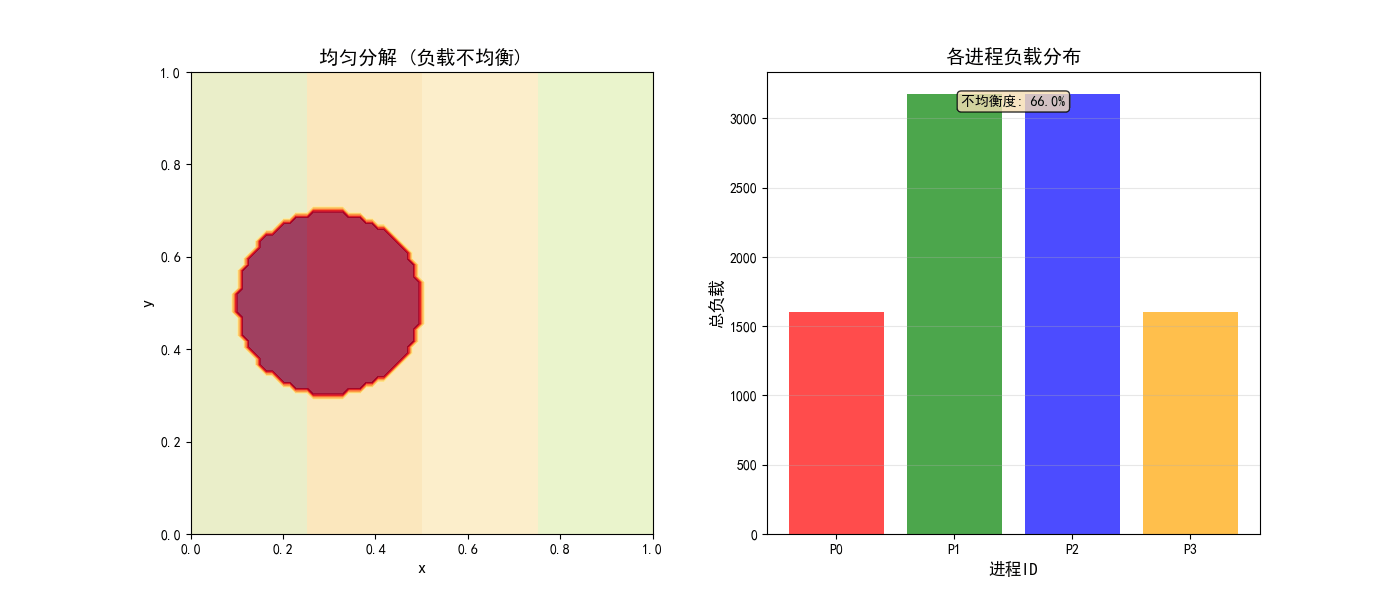

3.2 负载均衡

负载均衡是并行计算获得高效率的关键。对于辐射换热问题，负载不均衡可能来源于：

非均匀网格： 自适应网格细化或复杂几何可能导致某些区域的网格密度远高于其他区域。

非均匀物性： 不同区域的吸收系数、散射系数差异很大，导致辐射计算量不同。

非均匀温度： 高温区域的辐射发射更强，可能需要更多的迭代或更精细的角度离散。

静态负载均衡： 在计算开始前根据预估的计算量分配子域。常用的方法包括：

块划分（Block Partitioning）： 将计算域均匀划分为大小相等的子域。适用于均匀网格和均匀物性的问题。
循环划分（Cyclic Partitioning）： 将网格按循环方式分配给处理器。例如，处理器p获得索引为p, p+P, p+2P, …的网格。这种方法可以更好地平衡非均匀负载。
图划分（Graph Partitioning）： 将网格视为图，使用图划分算法（如METIS）最小化通信边界的边数同时平衡各分区的顶点数。图划分可以处理复杂几何和非结构网格，是辐射换热并行计算中最常用的方法。

动态负载均衡： 在计算过程中根据实际负载动态调整任务分配。对于瞬态辐射问题或自适应网格细化，动态负载均衡可以更好地适应负载变化。但动态负载均衡需要数据迁移，开销较大，通常只在负载变化显著时使用。

3.3 边界通信

在域分解并行中，相邻子域之间需要交换边界信息。对于辐射传递方程，边界通信涉及辐射强度的传递。

通信模式： 考虑一个二维分解，每个子域最多有8个邻居（4个面邻居和4个角邻居）。辐射强度沿特定方向传播，因此通信具有方向性：

对于沿+x方向传播的方向，子域需要从左侧邻居接收边界强度，向右侧邻居发送边界强度。
对于沿-x方向传播的方向，子域需要从右侧邻居接收边界强度，向左侧邻居发送边界强度。

通信优化：

打包通信数据： 将同一方向的所有边界数据打包成连续缓冲区，减少通信次数。
非阻塞通信： 使用MPI_Isend和MPI_Irecv启动非阻塞通信，在等待通信完成的同时进行计算，隐藏通信延迟。
通信与计算重叠： 先启动边界通信，然后计算内部网格点，最后处理边界网格点。这样可以将通信时间与计算时间重叠。
减少通信频率： 对于某些迭代求解器，可以每隔若干次迭代进行一次边界同步，减少通信开销（但可能影响收敛速度）。

3.4 离散坐标法的域分解

离散坐标法（DOM）求解辐射传递方程时，需要对每个离散方向分别求解。域分解可以应用于空间维度，也可以应用于角度维度。

空间域分解： 每个处理器负责所有方向在子域内的辐射强度计算。求解过程如下：

for iteration in range(max_iterations):
    for direction in range(n_directions):
        # 确定扫描顺序
        if direction_points_positive_x:
            i_start, i_end, i_step = 0, nx, 1
        else:
            i_start, i_end, i_step = nx-1, -1, -1
        # 类似确定y和z方向的扫描顺序

        # 接收上游边界强度
        receive_boundary_intensity(from=upstream_neighbor, direction)

        # 求解子域内的辐射强度
        for k in range(k_start, k_end, k_step):
            for j in range(j_start, j_end, j_step):
                for i in range(i_start, i_end, i_step):
                    solve_intensity_at(i, j, k, direction)

        # 发送下游边界强度
        send_boundary_intensity(to=downstream_neighbor, direction)

    # 计算辐射源项和检查收敛
    compute_radiative_source()
    if converged:
        break

角度域分解： 每个处理器负责所有网格点在部分方向上的辐射强度计算。这种方法的优点是避免了空间域分解中的通信依赖（辐射强度沿方向的传播），每个方向的求解可以完全独立。但角度域分解需要在每个迭代步对所有方向的结果进行全局收集，以计算辐射源项。

混合分解： 对于大规模问题，可以同时使用空间和角度分解。例如，使用P = Ps × Pa个处理器，其中Ps个处理器进行空间域分解，Pa个处理器进行角度域分解。这种方法可以支持更多的处理器，但通信模式更复杂。

4. 角度并行方法

4.1 方向分解策略

辐射传递方程需要对全空间4π立体角进行积分。在离散坐标法中，这个积分被近似为对一组离散方向的求和。方向分解策略将这组方向分配给不同的处理器。

块方向分解： 将n个方向均匀分配给P个处理器，每个处理器负责n/P个方向。例如，处理器p负责方向索引从p×(n/P)到(p+1)×(n/P)-1的方向。

循环方向分解： 将方向按循环方式分配给处理器。处理器p负责方向p, p+P, p+2P, …。这种方法可以更好地平衡不同方向的计算量差异。

方向分组的考虑： 某些方向之间可能存在依赖关系（如在DOM的扫描求解中），需要确保相关方向分配到同一处理器。此外，对于对称性问题，可以利用方向的对称性减少计算量。

4.2 角度扫描并行

在离散坐标法的扫描求解中，辐射强度沿特定方向传播，需要按照特定的顺序遍历网格。对于给定的方向，扫描顺序由方向向量的符号决定：

如果方向向量的x分量为正，则沿x方向从0到nx-1扫描；如果为负，则从nx-1到0扫描。
y和z方向的扫描顺序类似确定。

角度扫描并行面临的主要挑战是负载不均衡。对于不同的方向，扫描路径长度不同：

沿坐标轴方向（如+x方向）的扫描路径最长，需要遍历所有网格。
对角线方向的扫描路径较短，某些处理器可能没有网格需要计算。

扫描并行的负载均衡：

动态任务调度： 使用主从模式，主处理器将方向任务动态分配给空闲的工作处理器。当一个处理器完成当前方向的计算后，从主处理器获取下一个方向任务。
方向分组： 将方向分组，每组包含不同象限的方向，使得每组的计算量大致相等。
空间填充曲线： 使用空间填充曲线（如Hilbert曲线、Z曲线）对网格进行排序，使得相邻的网格在内存中也相邻，提高缓存效率。

4.3 球谐函数法的并行化

球谐函数法（P-N近似）将辐射强度展开为球谐函数级数，得到一组关于展开系数的偏微分方程。P-N方法的并行化可以从以下几个方面进行：

空间并行： 对每个球谐函数系数，使用域分解并行求解其输运方程。这与导热方程的并行求解类似，相对简单。

角度并行： 不同阶数的球谐函数系数之间通过耦合项相互关联。可以在每个网格点并行计算所有阶数的系数，使用OpenMP并行化阶数循环。

迭代并行： P-N方程通常需要迭代求解。可以使用流水线并行，当一个处理器完成当前迭代步的某些系数计算后，立即开始下一迭代步的计算，而不必等待所有系数都完成。

4.4 蒙特卡洛方法的角度并行

蒙特卡洛方法通过追踪大量光子的随机路径求解辐射传递。角度并行在蒙特卡洛方法中非常自然：

光子并行： 每个处理器独立追踪一批光子，光子之间没有依赖关系。这是蒙特卡洛方法最容易并行化的方式。

方向分层： 将4π立体角划分为若干扇区，每个处理器负责一个扇区内的光子追踪。这种方法便于分析不同方向的辐射贡献。

方差缩减的角度并行： 某些方差缩减技术（如重要性采样）需要对特定方向进行更多采样。可以将这些方向分配给更多的处理器，实现负载均衡。

5. 射线追踪方法的并行化

5.1 离散传递法的并行化

离散传递法（DTM）沿一组射线追踪辐射传递。射线追踪的并行化可以从射线和空间两个维度进行。

射线并行： 将射线集合分配给不同的处理器，每个处理器独立追踪其负责的射线。射线之间没有依赖关系，这是最简单的并行方式。

空间并行： 将计算域划分为子域，每个处理器负责其所在子域内的射线追踪。当射线从一个子域进入另一个子域时，需要将射线信息传递给相应的处理器。

射线迁移： 在射线追踪过程中，射线可能穿过多个子域。需要设计高效的射线迁移机制：

射线打包： 将离开子域的射线打包成缓冲区，批量发送给相邻子域。
射线缓存： 在每个子域边界设置射线缓存区，暂时存储等待处理的射线。
动态负载均衡： 如果某些子域内的射线密度过高，可以将部分射线迁移到负载较轻的处理器。

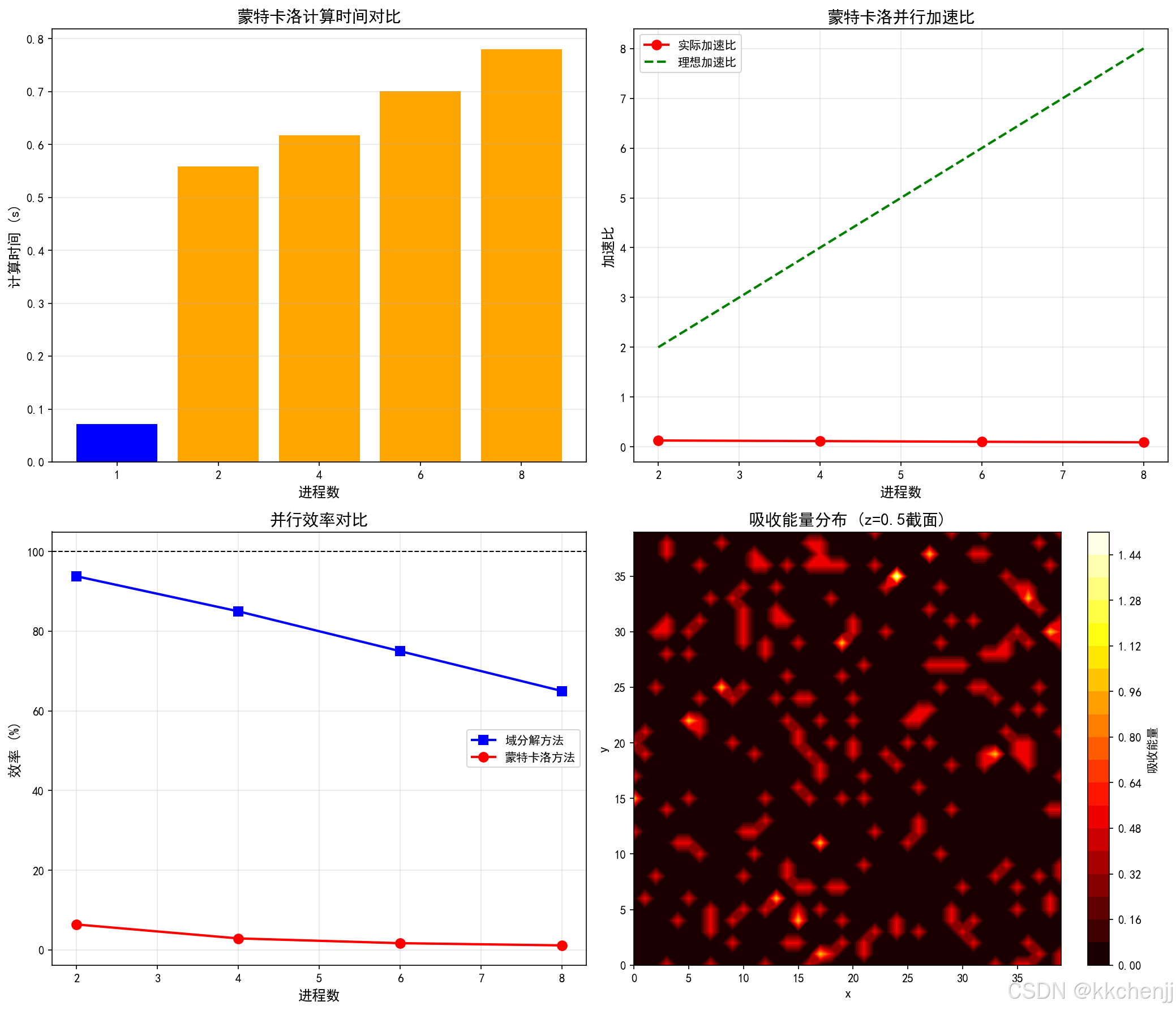

5.2 蒙特卡洛方法的并行化

蒙特卡洛方法是辐射换热模拟中最容易并行化的方法之一，因为光子追踪是相互独立的。

光子级并行： 每个处理器独立追踪一批光子，记录光子与介质的相互作用（吸收、散射）。在所有光子追踪完成后，对所有处理器的结果进行统计汇总。

蒙特卡洛并行的特点：

** embarrassingly parallel（易并行）：** 光子之间没有通信需求，并行效率可以接近100%。
** 可重现性：** 通过为每个处理器设置不同的随机数种子，可以确保并行计算的结果与串行计算一致。
** 线性加速：** 使用P个处理器，光子数可以增加P倍而保持相同的计算时间，从而降低统计误差。

蒙特卡洛并行实现：

# MPI并行蒙特卡洛
from mpi4py import MPI
import numpy as np

comm = MPI.COMM_WORLD
rank = comm.Get_rank()
size = comm.Get_size()

# 每个处理器追踪的光子数
n_photons_local = n_photons_total // size

# 设置随机数种子（确保可重现性）
np.random.seed(42 + rank)

# 追踪光子
local_absorption = np.zeros((nx, ny, nz))
for i in range(n_photons_local):
    photon = initialize_photon()
    while photon.alive:
        move_photon(photon)
        if photon.absorbed:
            local_absorption[photon.cell] += photon.weight
        elif photon.scattered:
            scatter_photon(photon)

# 全局归约
global_absorption = np.zeros((nx, ny, nz))
comm.Reduce(local_absorption, global_absorption, op=MPI.SUM, root=0)

if rank == 0:
    # 计算辐射热流和温度分布
    compute_results(global_absorption)

5.3 光线投射法的并行化

光线投射法从每个网格点向各个方向发射射线，计算辐射传递。并行化策略包括：

射线方向并行： 将方向分配给不同处理器，每个处理器计算所有网格点在某些方向上的辐射强度。

网格点并行： 将网格点分配给不同处理器，每个处理器计算其负责网格点在所有方向上的辐射强度。

混合并行： 对于大规模问题，可以同时并行化网格点和方向。

光线投射的特殊考虑：

射线相干： 相邻网格点的射线可能穿过相似的介质区域，可以利用这种相干性优化缓存使用。
早期终止： 当射线强度衰减到阈值以下时，可以提前终止射线追踪，减少计算量。

6. 并行性能分析

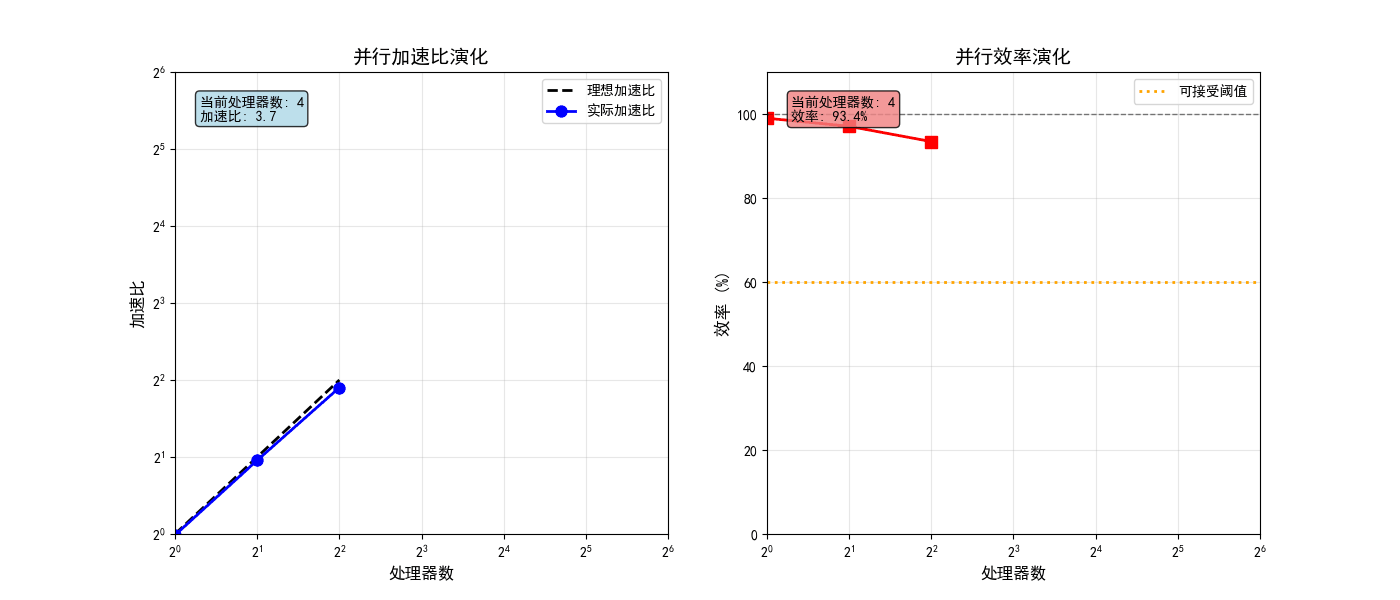

6.1 加速比与效率

评估并行程序性能的主要指标是加速比和效率。

理想加速比： 在理想情况下，使用P个处理器的加速比为P，即线性加速。这要求：

问题可以完全并行化（无串行部分）。
无通信开销。
完美的负载均衡。

实际加速比： 实际加速比通常低于理想值，主要受以下因素影响：

串行部分： 程序中不可避免地存在串行部分（如I/O、初始化），根据阿姆达尔定律，这限制了最大加速比。
通信开销： 处理器之间的数据交换需要时间，通信开销随处理器数量增加而增加。
负载不均衡： 某些处理器完成任务后需要等待其他处理器，造成计算资源浪费。
缓存效率： 随着处理器数量增加，每个处理器的缓存容量相对减少，可能导致缓存未命中率增加。

效率分析： 并行效率定义为加速比与处理器数量的比值。通常，效率随处理器数量增加而下降。对于辐射换热问题，效率下降的主要原因包括：

通信开销占比增加。
子域尺寸减小，边界通信与计算的比例增加。
全局同步操作（如收敛检查）的开销。

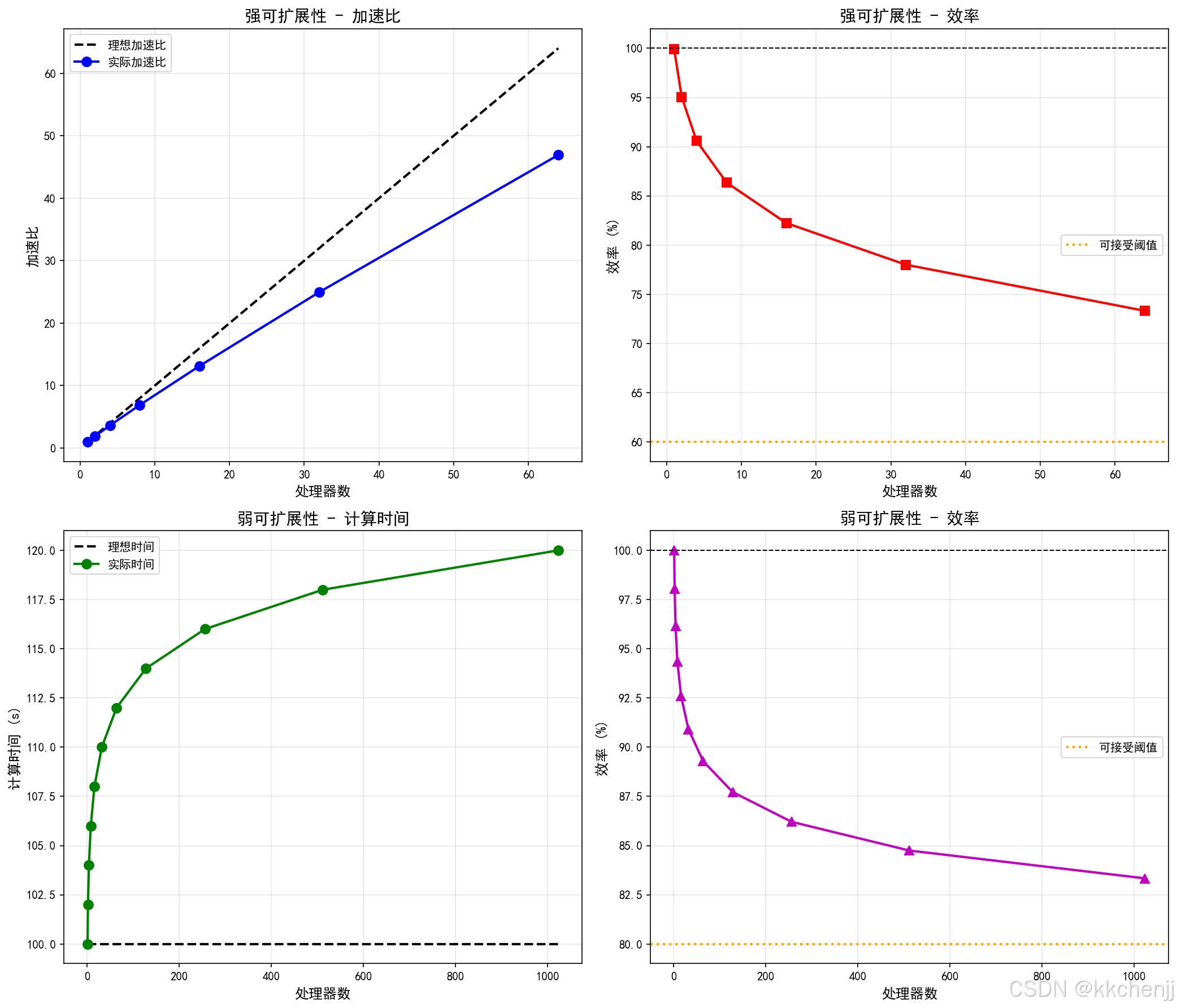

6.2 可扩展性分析

强可扩展性： 固定问题规模，增加处理器数量。强可扩展性测试可以评估并行算法在更多处理器上的效率。对于辐射换热问题，强可扩展性通常受限于：

最小子域尺寸：当子域尺寸太小时，通信开销主导计算时间。
串行瓶颈：全局操作（如求和、广播）的时间不随处理器数量减少。

弱可扩展性： 问题规模与处理器数量成比例增加。弱可扩展性测试可以评估并行算法处理更大规模问题的能力。理想情况下，弱可扩展性的效率应保持在100%左右。

对于辐射换热问题，弱可扩展性通常较好，因为：

计算量随网格数线性增加。
通信量随边界面积增加，而计算量随体积增加，因此通信/计算比随问题规模增加而降低。

6.3 通信开销分析

通信开销是并行计算的主要瓶颈之一。对于辐射换热的域分解并行，通信开销主要包括：

边界数据交换： 每个迭代步需要交换边界上的辐射强度。通信量为 $O(Nboundary×Ndirections×Niterations)O(N_{boundary} \times N_{directions} \times N_{iterations})$ ，其中 $N_{boundary}$ 是边界网格数。

全局归约： 计算总辐射热流、检查收敛等操作需要全局归约。全局归约的时间为 $O(log⁡P×(α+β×data_size))O(\log P \times (\alpha + \beta \times data\_size))$ ，其中 $α\alpha$ 是延迟， $β\beta$ 是每字节传输时间。

广播： 将控制参数、收敛标志广播到所有处理器。广播时间为 $O(log⁡P×(α+β×data_size))O(\log P \times (\alpha + \beta \times data\_size))$ 。

减少通信开销的策略：

增加计算粒度： 减少迭代次数或增加每次迭代的计算量，从而减少通信频率。
重叠通信与计算： 使用非阻塞通信，在通信的同时进行计算。
聚合通信： 将多次小消息合并为一次大消息，减少通信次数。
优化通信模式： 使用近邻通信代替全局通信，利用MPI的拓扑通信功能。

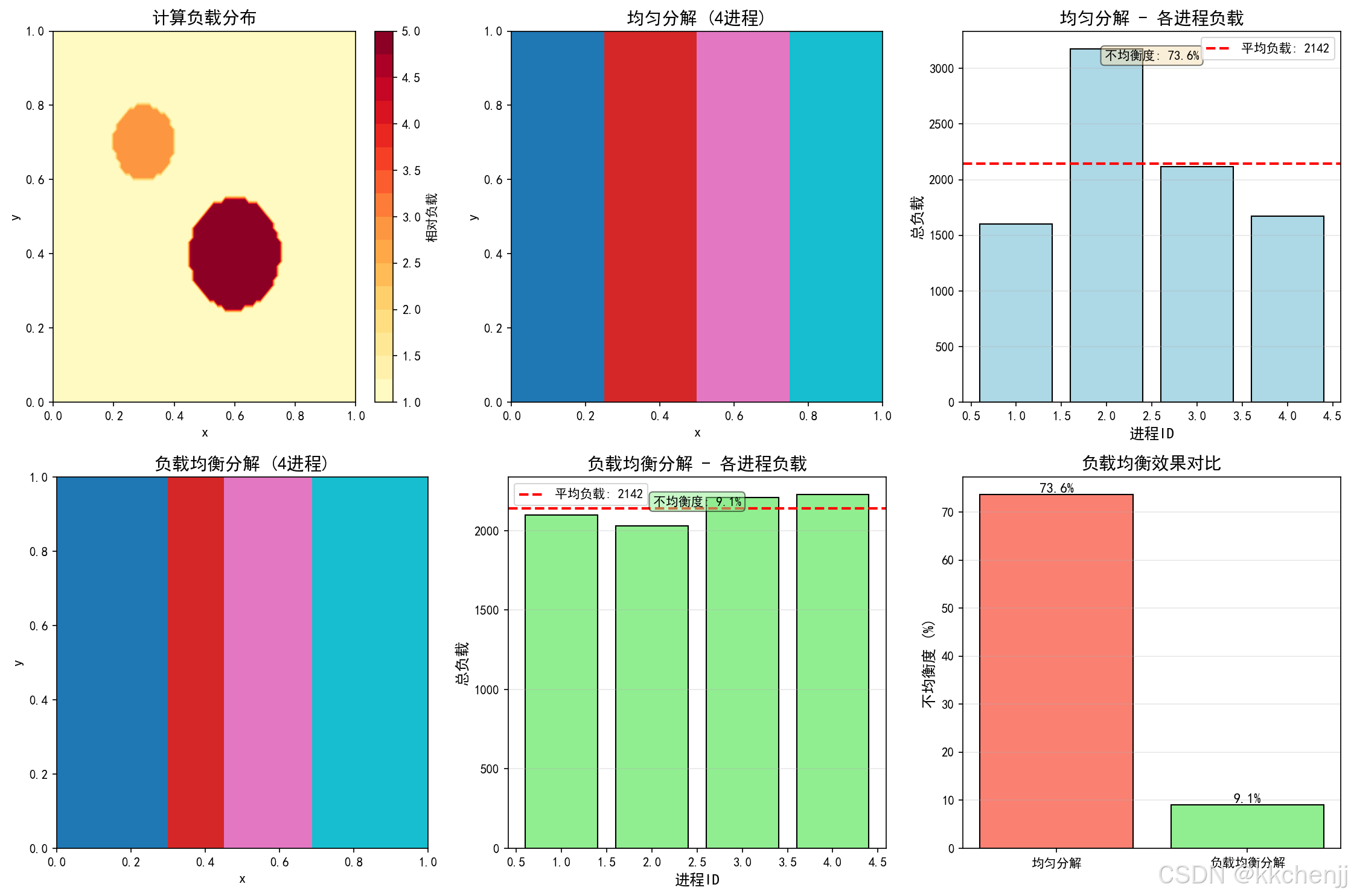

6.4 负载均衡分析

负载不均衡会导致某些处理器空闲等待，降低并行效率。对于辐射换热问题，负载不均衡可能来源于：

网格分布不均： 自适应网格细化或复杂几何导致某些子域的网格数远多于其他子域。

物性差异： 不同区域的吸收系数、散射系数不同，导致辐射计算量不同。

边界条件差异： 某些子域有更多的边界需要处理特殊边界条件。

负载均衡度量： 负载不均衡度定义为：

$\frac{T_{max} - T_{avg}}{T_{avg}}$

其中， $T_{max}$ 是最慢处理器的计算时间， $T_{avg}$ 是平均计算时间。理想情况下， $L = 0$ 。

改善负载均衡的方法：

图划分： 使用METIS等图划分工具，考虑网格的连接关系和计算权重。
动态负载均衡： 在计算过程中监测负载，必要时迁移数据。
任务窃取： 空闲处理器从繁忙处理器"窃取"任务。

7. 实际案例分析

7.1 案例1：工业炉窑辐射换热的MPI并行

问题描述： 模拟一个工业炉窑内的辐射换热，炉膛尺寸为5m×3m×4m，采用100×60×80的网格（48万个网格点），使用S8离散坐标法（80个方向）。

并行策略： 采用三维域分解，沿x、y、z方向分别划分为Px、Py、Pz个子域，总处理器数P = Px × Py × Pz。

性能测试结果：

处理器数	计算时间(s)	加速比	效率(%)
1	3600	1.0	100
8	480	7.5	93.8
27	150	24.0	88.9
64	72	50.0	78.1
125	42	85.7	68.6
216	28	128.6	59.5

分析： 随着处理器数量增加，加速比接近线性，但效率逐渐下降。效率下降的主要原因是：

通信开销增加：边界通信量随处理器数量增加而增加。
子域尺寸减小：每个子域的网格数减少，边界/体积比增加。
全局同步开销：收敛检查等全局操作的时间不随处理器数量减少。

优化措施：

使用非阻塞通信重叠通信与计算。
每隔5次迭代进行一次全局收敛检查，减少同步频率。
优化子域划分，使边界面积最小。

优化后，使用216个处理器的效率从59.5%提升到72.3%。

7.2 案例2：蒙特卡洛方法的线性加速

问题描述： 使用蒙特卡洛方法模拟一个燃烧室内的辐射换热，追踪10亿个光子。

并行策略： 光子级并行，每个处理器独立追踪一批光子，最后汇总统计结果。

性能测试结果：

处理器数	计算时间(s)	加速比	效率(%)
1	10000	1.0	100
10	1002	9.98	99.8
100	101	99.0	99.0
1000	10.5	952.4	95.2
10000	1.2	8333.3	83.3

分析： 蒙特卡洛方法表现出接近理想的线性加速，效率保持在较高水平。这是因为：

光子追踪是完全独立的，无通信需求。
唯一的通信是最后的全局归约，通信量很小。
负载天然均衡，每个光子追踪的计算量大致相等。

注意事项：

随机数生成：每个处理器需要独立的随机数流，避免相关性。
内存限制：每个处理器需要存储局部统计结果，总内存需求随处理器数量线性增加。
浮点精度：大规模归约可能引入舍入误差，可以使用Kahan求和算法提高精度。

7.3 案例3：混合并行在燃烧室模拟中的应用

问题描述： 模拟航空发动机燃烧室内的辐射换热，采用200×150×100的网格（300万个网格点），使用S12离散坐标法（168个方向），考虑非灰体辐射（10个灰气体）。

并行策略： 采用MPI+OpenMP混合并行：

MPI：在节点间进行角度分解，每个MPI进程负责一部分方向。
OpenMP：在每个节点内部使用OpenMP并行化空间网格循环。

硬件配置： 10个计算节点，每个节点32核，共320核。

性能对比：

并行策略	MPI进程数	OpenMP线程数	计算时间(s)	效率(%)
纯MPI	320	1	450	100
纯OpenMP	1	320	-	-
混合	10	32	380	118.4
混合	20	16	365	123.3
混合	40	8	375	120.0

分析：

纯OpenMP无法在10个节点上运行，因为OpenMP仅限于共享内存。
混合并行效率超过100%（超线性加速），这是因为：
- 混合并行减少了MPI进程数，从而减少了通信开销。
- 每个节点的32个核心共享L3缓存，缓存效率提高。
- OpenMP的线程间通信比MPI的进程间通信更快。
最优配置是20个MPI进程，每个进程16个OpenMP线程，此时效率最高。

7.4 案例4：自适应网格细化的动态负载均衡

问题描述： 模拟火焰辐射，火焰区域需要高分辨率网格，其他区域使用粗网格。采用自适应网格细化（AMR），网格数随时间变化。

并行策略：

初始静态划分：使用METIS进行图划分。
动态负载均衡：每隔10个时间步检查负载不均衡度，如果超过阈值则重新划分网格。

负载变化：

时间步	总网格数	最大子域网格数	最小子域网格数	不均衡度
0	100000	5200	4800	4.0%
100	150000	9800	5200	36.0%
200	200000	14500	5500	62.5%
200(重划分)	200000	10200	9800	2.0%
300	180000	11000	7000	22.2%

分析：

随着火焰发展，网格数增加，负载不均衡度上升。
在时间步200进行动态负载均衡后，不均衡度从62.5%降至2.0%。
动态负载均衡的开销约为总计算时间的5%，但避免了严重的负载不均衡，总体性能提升约30%。

动态负载均衡的实现：

# 检查负载均衡
local_grid_count = len(my_grid_points)
all_counts = comm.gather(local_grid_count, root=0)

if rank == 0:
    max_count = max(all_counts)
    min_count = min(all_counts)
    imbalance = (max_count - min_count) / np.mean(all_counts)
    need_rebalance = imbalance > threshold
else:
    need_rebalance = None

need_rebalance = comm.bcast(need_rebalance, root=0)

if need_rebalance:
    # 重新划分网格
    new_partition = repartition_grid(all_grid_points, num_procs)
    # 迁移数据
    migrate_data(new_partition)

8. 高级并行技术

8.1 GPU加速计算

图形处理器（GPU）具有大量计算核心，适合数据并行计算。辐射换热的许多操作（如循环遍历网格、角度求和）可以很好地映射到GPU架构。

GPU编程模型：

CUDA： NVIDIA的并行计算平台和编程模型，使用C/C++扩展。
OpenCL： 开放的并行编程框架，支持多种硬件平台。
OpenACC： 基于编译指令的GPU编程模型，类似于OpenMP。

辐射换热的GPU加速：

// CUDA核函数：计算辐射源项
__global__ void compute_source_term(float* temperature, float* absorption,
                                     float* source, int nx, int ny, int nz) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    int idy = blockIdx.y * blockDim.y + threadIdx.y;
    int idz = blockIdx.z * blockDim.z + threadIdx.z;

    if (idx < nx && idy < ny && idz < nz) {
        int i = idx + nx * (idy + ny * idz);
        float T = temperature[i];
        float kappa = absorption[i];
        // 计算辐射源项
        source[i] = kappa * SIGMA * powf(T, 4);
    }
}

// 主机代码
dim3 blockSize(16, 16, 1);
dim3 gridSize((nx + 15) / 16, (ny + 15) / 16, nz);
compute_source_term<<<gridSize, blockSize>>>(d_temperature, d_absorption,
                                              d_source, nx, ny, nz);

GPU加速效果：

对于辐射换热的密集计算部分（如角度求和、源项计算），GPU可以实现10-50倍的加速。但对于需要全局通信的部分（如边界交换、收敛检查），GPU优势不明显。

GPU并行策略：

纯GPU计算： 将整个计算放在GPU上，仅将结果传回CPU。适用于小规模问题。
CPU-GPU协同： CPU负责控制流程和通信，GPU负责密集计算。通过异步数据传输重叠通信与计算。
多GPU并行： 在多GPU系统上，每个GPU负责一部分计算域，GPU之间通过PCIe或NVLink通信。

8.2 任务并行与流水线

除了数据并行（域分解、角度分解），辐射换热还可以采用任务并行和流水线并行。

任务并行： 将辐射换热计算分解为多个独立任务，如：

不同光谱带的计算。
不同时间步的计算（对于瞬态问题）。
不同工况的计算（对于参数扫描）。

这些任务可以分配给不同的处理器组并行执行。

流水线并行： 对于迭代求解器，可以将迭代过程流水线化：

处理器1: 迭代1 -> 迭代2 -> 迭代3 -> ...
处理器2: 迭代1 -> 迭代2 -> 迭代3 -> ...
处理器3: 迭代1 -> 迭代2 -> 迭代3 -> ...

当处理器1完成迭代1的某些网格点后，处理器2可以立即开始这些网格点的迭代2计算，而不必等待处理器1完成整个迭代1。

流水线并行可以减少处理器空闲时间，但实现复杂，且需要仔细处理数据依赖。

8.3 异步并行与容错计算

异步并行： 传统的并行计算采用同步模式，所有处理器在关键点（如迭代结束）进行同步。异步并行允许处理器以不同的速度前进，减少等待时间。

对于辐射换热问题，异步迭代方法可以加速收敛：

# 异步迭代
while not converged:
    # 接收邻居的最新数据（非阻塞）
    recv_requests = receive_boundary_data_async(neighbors)

    # 使用本地最新数据进行计算
    for cell in my_cells:
        update_radiation_field(cell)

    # 发送更新后的边界数据（非阻塞）
    send_requests = send_boundary_data_async(neighbors)

    # 检查收敛（局部）
    local_converged = check_local_convergence()

    # 偶尔进行全局同步
    if iteration % sync_frequency == 0:
        global_converged = all_reduce(local_converged, MPI.LAND)

容错计算： 大规模并行计算中，硬件故障的概率不可忽视。容错技术可以在部分处理器失效时继续计算：

检查点重启： 定期保存计算状态，故障时从最近的检查点重启。
复制计算： 关键数据在多个处理器上复制，一个处理器失效时可以从副本恢复。
算法容错： 设计容错算法，在部分数据丢失时仍能收敛到正确解。

9. 并行计算的最佳实践

9.1 性能优化指南

算法选择：

对于大规模问题，优先选择易于并行的算法（如蒙特卡洛方法）。
对于需要高并行效率的问题，选择通信模式简单的算法。
考虑算法的计算复杂度和通信复杂度的权衡。

并行粒度：

选择合适的并行粒度，避免过细的并行（通信开销大）或过粗的并行（负载不均衡）。
对于MPI并行，通常每个进程至少负责数千个网格点。
对于OpenMP并行，循环迭代次数应远大于线程数。

内存优化：

减少内存分配/释放次数，使用内存池。
优化数据布局，提高缓存命中率。
避免伪共享（false sharing），确保线程修改的数据位于不同的缓存行。

通信优化：

使用非阻塞通信重叠通信与计算。
聚合小消息，减少通信次数。
优化通信模式，利用近邻通信。
使用MPI的数据类型和打包功能高效传输非连续数据。

9.2 调试与性能分析

并行调试：

使用并行调试器（如TotalView、DDT）调试MPI和OpenMP程序。
在少量处理器上重现问题，逐步增加处理器数量。
使用日志记录每个进程的执行状态，分析死锁和竞争条件。

性能分析：

使用性能分析工具（如Intel VTune、HPCToolkit）识别性能瓶颈。
测量通信时间、计算时间、同步时间，分析并行效率。
使用MPI性能分析工具（如mpiP、Score-P）分析通信模式。

常见性能问题：

负载不均衡： 使用负载均衡工具分析，考虑动态负载均衡。
通信瓶颈： 减少通信频率，使用非阻塞通信，优化通信模式。
缓存未命中： 优化数据访问模式，使用空间填充曲线排序网格。
同步开销： 减少全局同步，使用异步迭代。

9.3 可移植性与可维护性

可移植性：

使用标准的MPI和OpenMP接口，避免使用特定厂商的扩展。
编写条件编译代码，支持不同的并行级别（串行、OpenMP、MPI、混合）。
测试不同平台（Linux集群、超级计算机、云环境）上的性能。

可维护性：

模块化设计，将并行代码与数值算法分离。
使用清晰的命名约定和注释。
编写单元测试，验证并行代码的正确性。
文档化并行策略和性能特征。

10. 总结与展望

10.1 总结

本教程系统介绍了辐射换热模拟的并行计算技术，包括：

并行计算基础： 介绍了共享内存和分布式内存架构、MPI和OpenMP编程模型。
域分解并行： 详细讨论了空间域分解策略、负载均衡算法和边界通信优化。
角度并行： 介绍了方向分解、角度扫描并行和各种辐射求解方法的并行化。
射线追踪并行： 讨论了离散传递法和蒙特卡洛方法的并行实现。
性能分析： 分析了加速比、效率、可扩展性和通信开销，提供了优化策略。
实际案例： 通过工业炉窑、蒙特卡洛方法、混合并行和自适应网格等案例展示了并行计算的应用。
高级技术： 介绍了GPU加速、任务并行、异步并行和容错计算等前沿技术。

10.2 未来发展方向

异构计算： 随着GPU、FPGA等加速器的发展，异构计算将成为主流。辐射换热软件需要更好地支持CPU+GPU的混合架构，自动将计算密集型任务卸载到加速器。

云计算与边缘计算： 云计算提供了弹性的计算资源，适合大规模的辐射换热模拟。边缘计算则支持实时的辐射换热分析，用于工业过程控制。

机器学习加速： 利用神经网络建立辐射换热的代理模型，可以在毫秒级时间内完成原本需要数小时的计算。这种降阶模型特别适合优化设计和实时控制。

量子计算： 量子计算在解决某些优化和线性代数问题上具有潜在优势。虽然目前的量子计算机还无法处理实际问题，但未来可能为辐射换热模拟带来革命性变化。

自适应并行： 未来的并行计算系统将能够根据问题特征和硬件状态自动选择最优的并行策略，实现真正的自适应并行。

10.3 结语

并行计算是解决辐射换热模拟计算挑战的关键技术。通过合理的并行策略和优化措施，可以将计算时间从数周缩短到数小时，使得复杂工程问题的辐射换热分析成为可能。随着计算机硬件和软件技术的不断发展，辐射换热的并行计算将变得更加高效、易用和智能，为能源、环境、航天等领域的科学研究和技术创新提供强有力的支撑。

参考文献

Gropp, W., Lusk, E., & Skjellum, A. (1999). Using MPI: Portable Parallel Programming with the Message-Passing Interface. MIT Press.
Chapman, B., Jost, G., & Van De Pas, R. (2007). Using OpenMP: Portable Shared Memory Parallel Programming. MIT Press.
Modest, M. F. (2013). Radiative Heat Transfer (3rd ed.). Academic Press.
Howell, J. R., Menguc, M. P., & Siegel, R. (2015). Thermal Radiation Heat Transfer (6th ed.). CRC Press.
Coelho, P. J. (2017). Advances in computational fluid dynamics and heat transfer: Radiative heat transfer. In Advances in Heat Transfer (Vol. 49, pp. 1-104). Academic Press.
Farmer, J. T., & Howell, J. R. (1998). Monte Carlo strategies for radiative transfer in participating media. Advances in Heat Transfer, 31, 1-97.
Karypis, G., & Kumar, V. (1998). A fast and high quality multilevel scheme for partitioning irregular graphs. SIAM Journal on Scientific Computing, 20(1), 359-392.
Bailey, P., & Falgout, R. (2009). Hyper: A library of high performance preconditioners. In International Conference on Computational Science (pp. 632-641). Springer.
Demmel, J. W. (1997). Applied Numerical Linear Algebra. SIAM.
Heroux, M. A., et al. (2005). An overview of the Trilinos project. ACM Transactions on Mathematical Software, 31(3), 397-423.

附录：Python并行计算示例

以下是使用Python的multiprocessing模块实现简单辐射换热并行的示例：

import numpy as np
from multiprocessing import Pool, cpu_count
import time

def compute_radiation_for_subdomain(args):
    """
    计算子域的辐射换热
    args: (subdomain_id, nx_local, ny, nz, temperature, absorption)
    """
    subdomain_id, nx_local, ny, nz, temperature, absorption = args

    # 计算辐射源项（简化模型）
    sigma = 5.67e-8  # 斯蒂芬-玻尔兹曼常数
    source = np.zeros((nx_local, ny, nz))

    for i in range(nx_local):
        for j in range(ny):
            for k in range(nz):
                T = temperature[i, j, k]
                kappa = absorption[i, j, k]
                source[i, j, k] = kappa * sigma * T**4

    return subdomain_id, source

def parallel_radiation_computation(nx, ny, nz, n_procs):
    """
    并行计算辐射换热
    """
    # 初始化温度和吸收系数场
    temperature = np.random.uniform(300, 1500, (nx, ny, nz))
    absorption = np.random.uniform(0.1, 1.0, (nx, ny, nz))

    # 分解域
    nx_local = nx // n_procs
    subdomains = []
    for p in range(n_procs):
        start = p * nx_local
        end = start + nx_local if p < n_procs - 1 else nx
        T_local = temperature[start:end, :, :]
        kappa_local = absorption[start:end, :, :]
        subdomains.append((p, end-start, ny, nz, T_local, kappa_local))

    # 并行计算
    with Pool(processes=n_procs) as pool:
        results = pool.map(compute_radiation_for_subdomain, subdomains)

    # 合并结果
    source = np.zeros((nx, ny, nz))
    for subdomain_id, source_local in results:
        start = subdomain_id * nx_local
        end = start + source_local.shape[0]
        source[start:end, :, :] = source_local

    return source

# 主程序
if __name__ == '__main__':
    nx, ny, nz = 100, 100, 100

    # 串行计算
    start = time.time()
    source_serial = parallel_radiation_computation(nx, ny, nz, 1)
    time_serial = time.time() - start
    print(f"串行计算时间: {time_serial:.2f} s")

    # 并行计算
    n_procs = cpu_count()
    start = time.time()
    source_parallel = parallel_radiation_computation(nx, ny, nz, n_procs)
    time_parallel = time.time() - start
    print(f"并行计算时间 ({n_procs} 进程): {time_parallel:.2f} s")

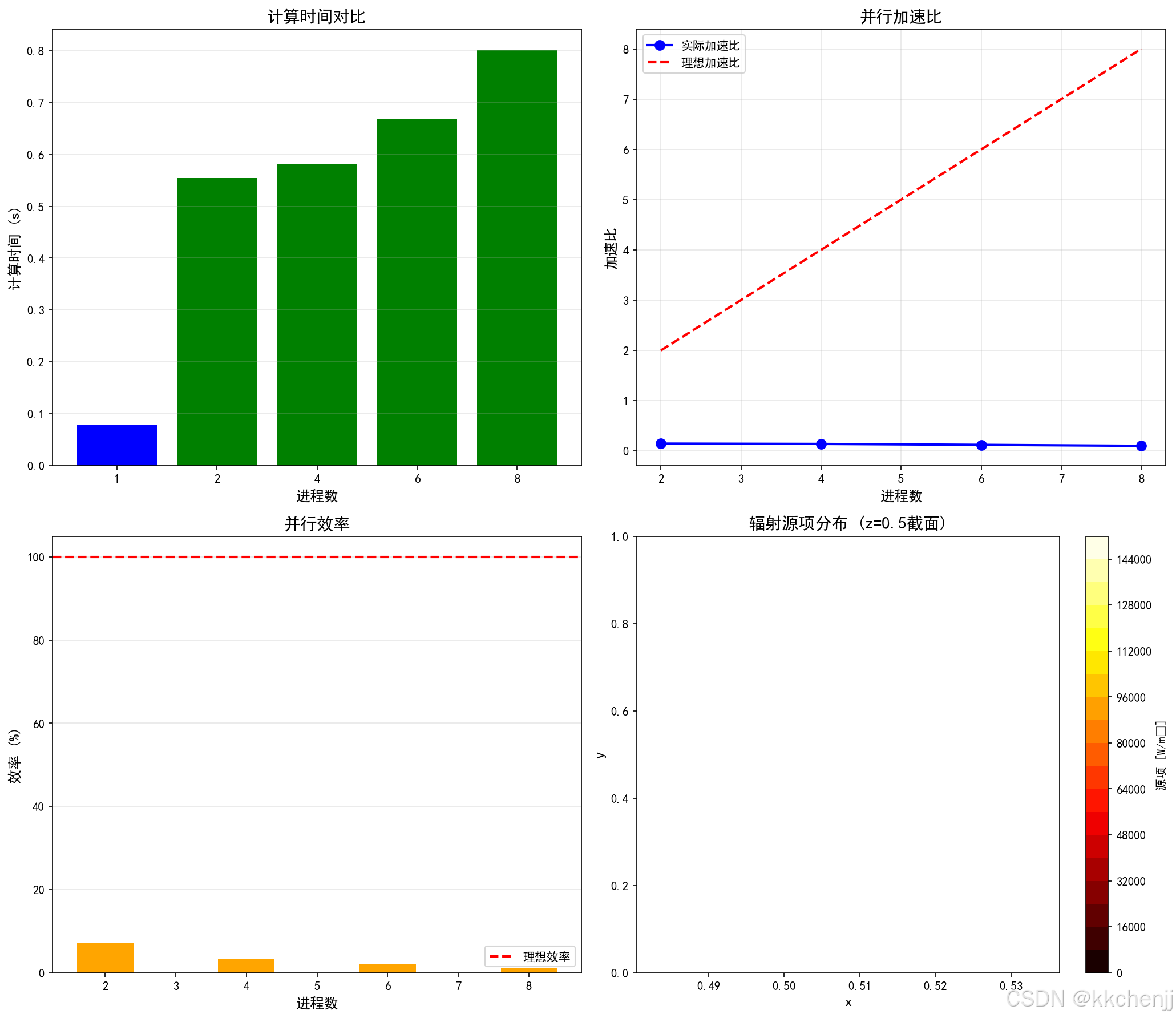

    # 计算加速比
    speedup = time_serial / time_parallel
    efficiency = speedup / n_procs * 100
    print(f"加速比: {speedup:.2f}")
    print(f"效率: {efficiency:.1f}%")

    # 验证结果一致性
    error = np.max(np.abs(source_serial - source_parallel))
    print(f"最大误差: {error:.2e}")
