基于DTC直接转矩控制的异步电机调速系统Simulink建模与仿真

可编程芯片开发

393人浏览 · 2026-04-26 10:39:28

可编程芯片开发 · 2026-04-26 10:39:28 发布

4.1 三相定子电压、电流信号采集与坐标变换

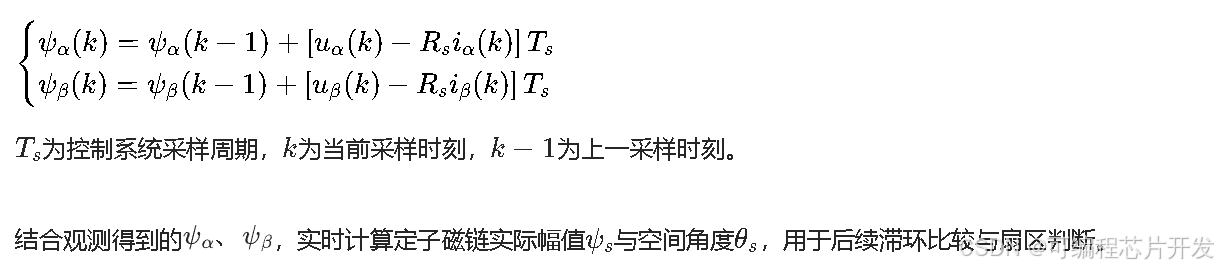

4.2 定子磁链实时观测与幅值计算

4.3 电磁转矩实时估算

💢5.完整工程文件

✨1.课题概述

直接转矩控制（DTC）是继矢量控制之后异步电机高性能调速的核心控制策略，区别于矢量控制复杂的坐标解耦与电流闭环调节逻辑，DTC摒弃了转子磁场定向、旋转坐标变换等复杂运算，直接以电机定子磁链与电磁转矩为核心控制目标，依托定子侧电压矢量的实时选择，快速调节磁链幅值与转矩大小，具备动态响应速度快、控制结构简单、参数鲁棒性强、低速控制性能优异等优势，广泛应用于工业变频调速、轨道交通、新能源传动等异步电机驱动场景。

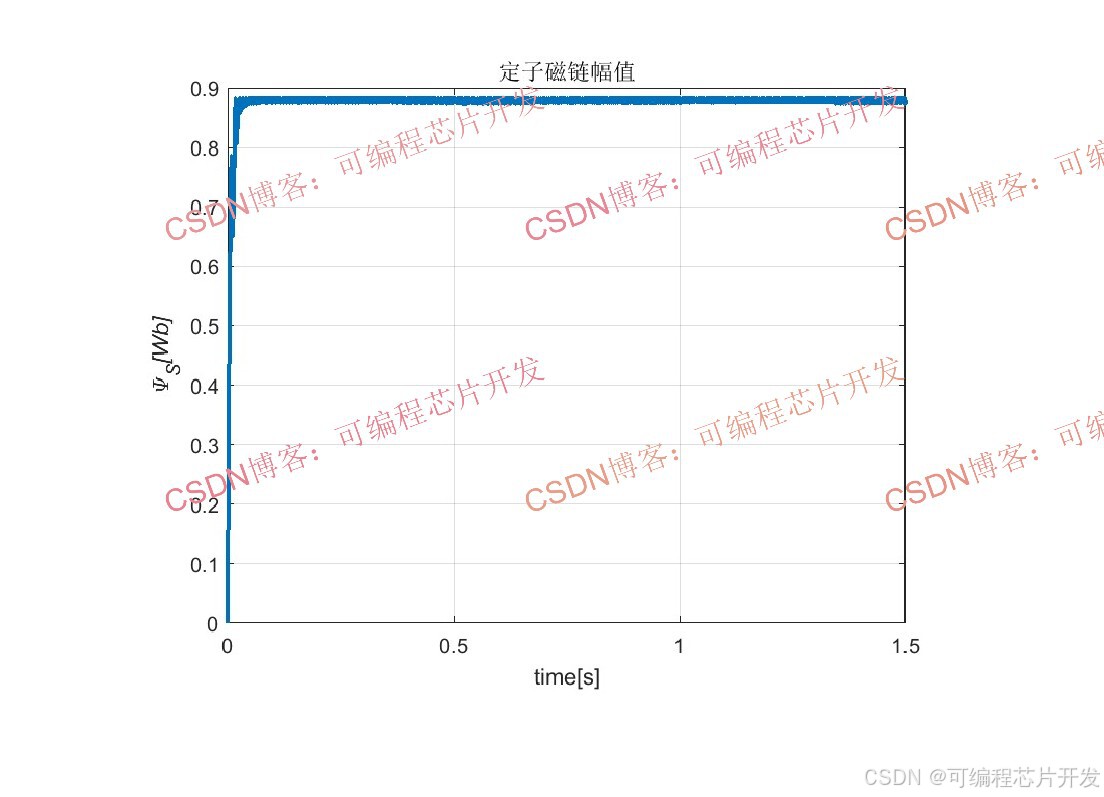

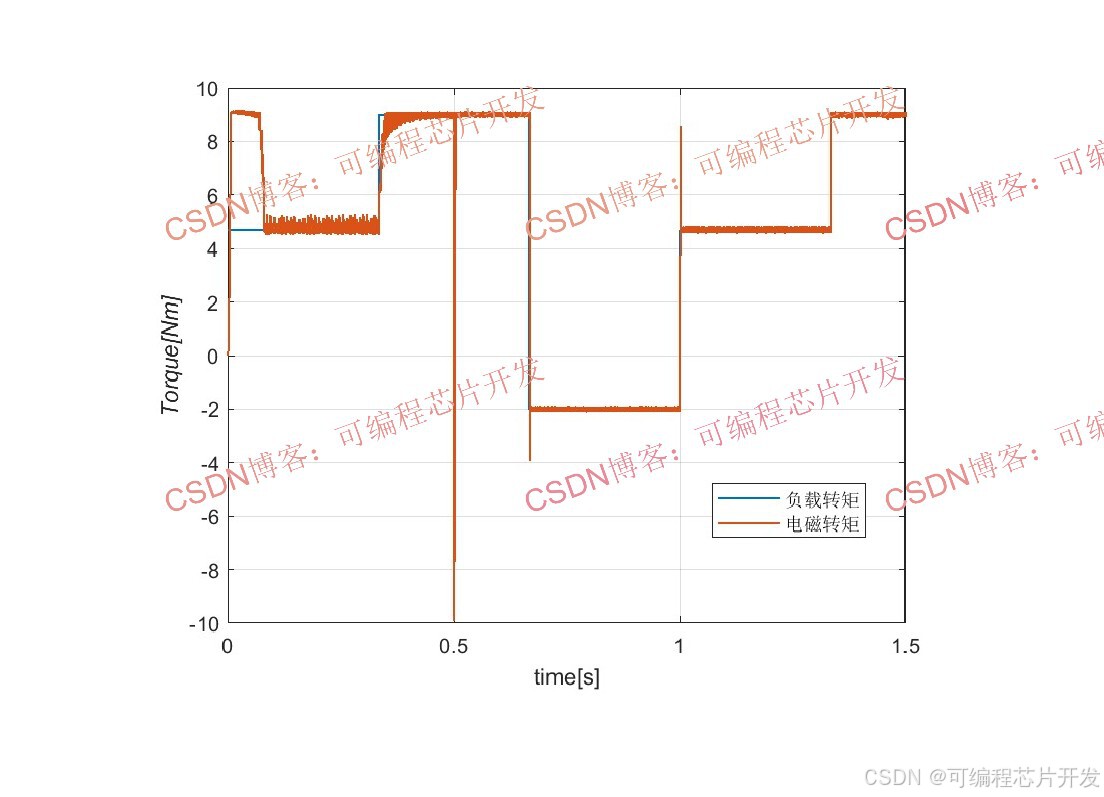

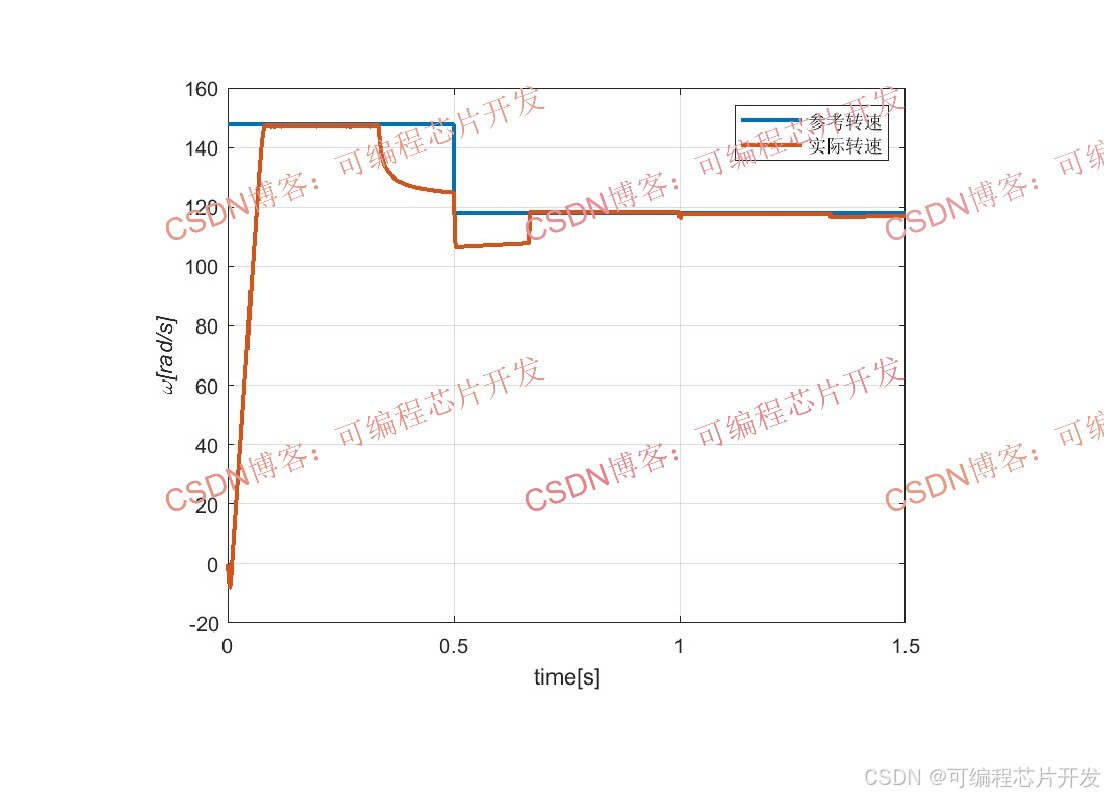

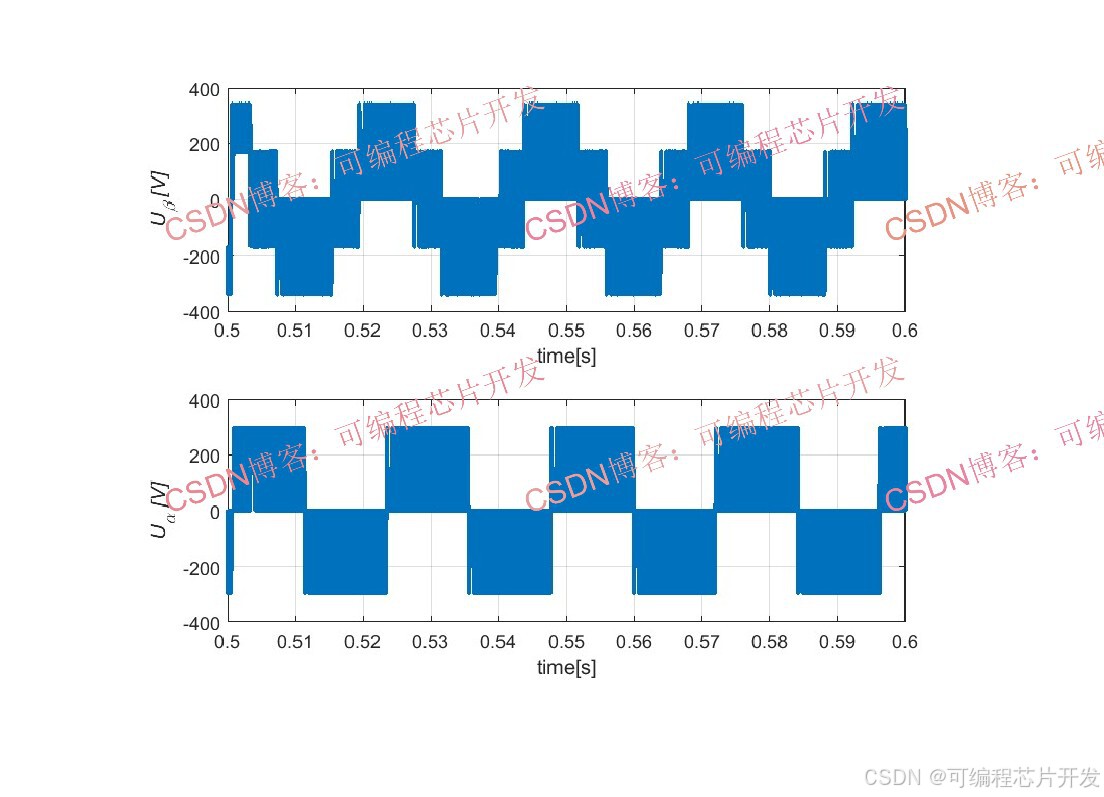

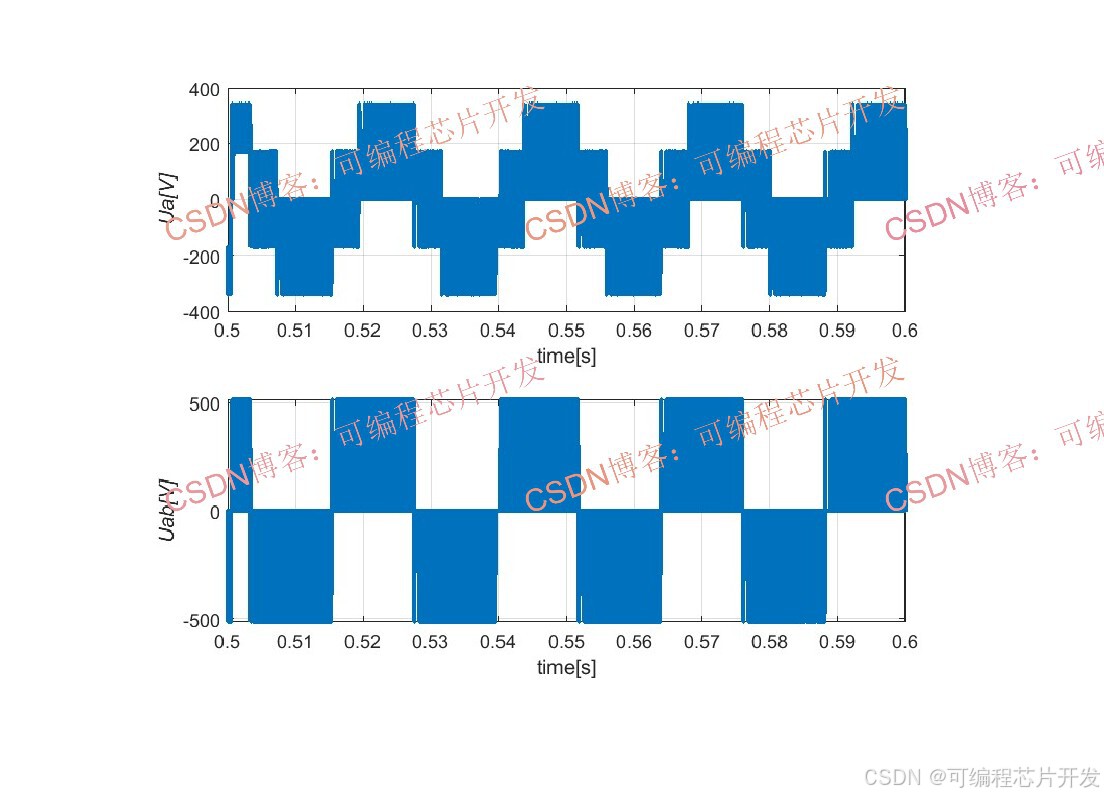

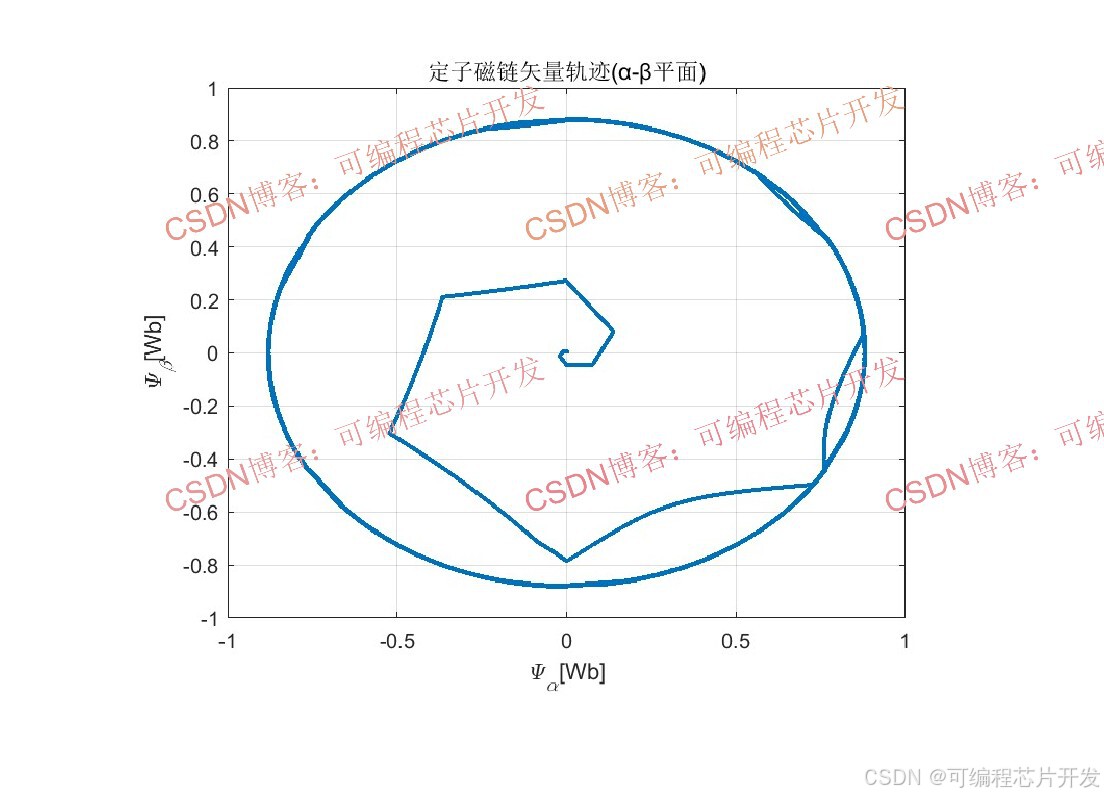

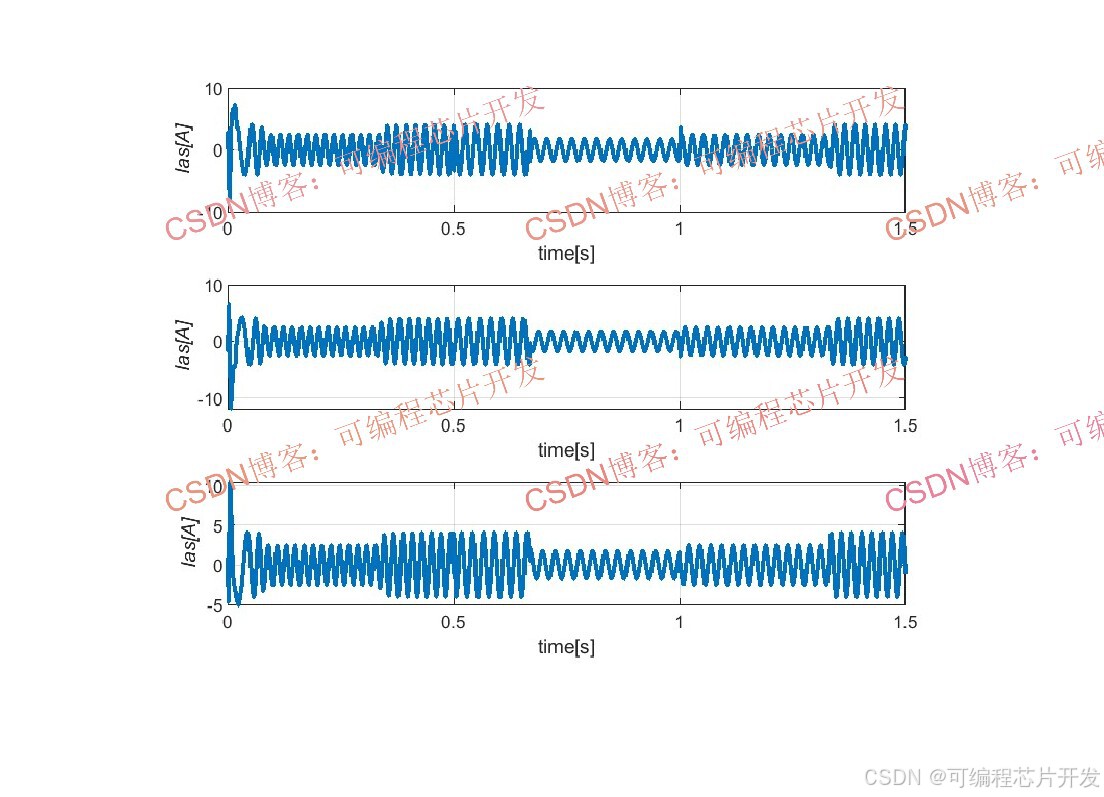

📊2.系统仿真结果

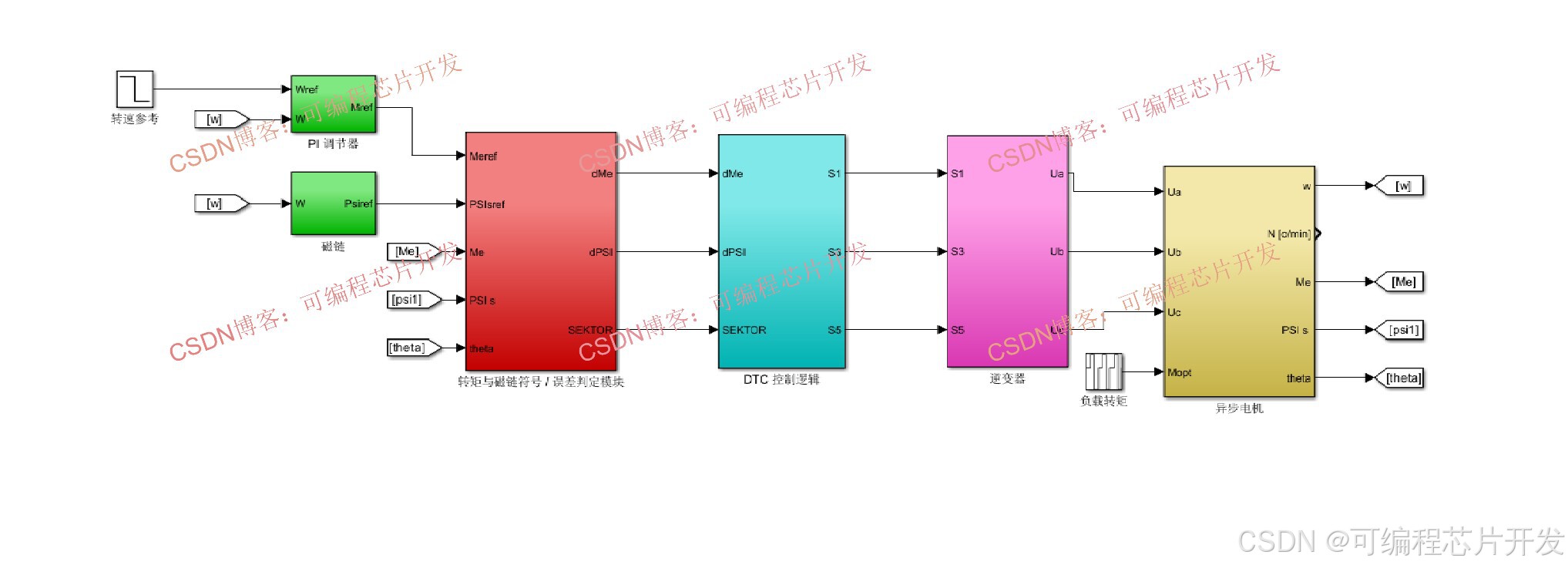

✅3.核心程序或模型

版本：Matlab2024b

%定子电阻
Rs = 11.6;
%转子电阻
Rr = 10.4;
%定子电感
Ls = 0.579;
%转子电感
Lr = 0.579;
%互感
Lm = 0.557;
%转动惯量
J  = 0.002;
%电机极对数
p  = 2;
%额定频率
f  = 50;
%额定功率
Pn = 750;
%额定转速
Nn = 1410;
%额定相电压
Ufn= 220;

%同步角速度
Ws    = 2*pi*f/p;
%额定机械角速度
Wn    = Nn*(2*pi/60);
%额定转差率
sn    = (Ws-Wn)/Wn;
%额定电磁转矩
Mn    =(3*p*(Ufn*Ufn/Ws)*(Rr/sn))/((Rs+(Rr/sn))^2+(Ws*Ws)*(Ls+Lr)^2);
%漏磁系数
sigma = Ls*Lr-Lm*Lm;

%直流母线电压
Vdc   = 3*sqrt(3)*220*sqrt(2)/pi;
% 定子磁链滞环宽度
dPSIs = 0.1;
% 电磁转矩滞环宽度
dMe   = 0.4;
% 控制周期，单位：秒
Ts    = 1e-5;

%时间常数
T     = 0.6e-4;
%PI控制器比例系数
Kp    = 0.2027*(2*J/T);
%PI控制器积分系数
Ki    = 0.03512*(2*J/T);

🚀4.系统原理简介

异步电机运行过程中，定子通入三相交变电压会产生旋转定子磁链，定子磁链与转子磁链之间的空间夹角直接决定电磁转矩输出大小。矢量控制通过解耦励磁电流与转矩电流间接调控转矩，而 DTC控制的核心逻辑为直接闭环管控定子磁链幅值与电磁转矩，利用三相两电平逆变器输出的八个基本电压矢量，根据磁链偏差、转矩偏差以及定子磁链空间扇区位置，实时筛选最优电压矢量施加至电机定子绕组。

定子电压矢量会直接改变定子磁链的运动轨迹与旋转速度：有效电压矢量可推动定子磁链向前旋转、增大磁链幅值或提升电磁转矩；零电压矢量能够锁死定子磁链运动，维持磁链幅值稳定、抑制转矩快速上升。通过滞环比较器对磁链和转矩的偏差进行区间判断，配合扇区定位划分定子磁链空间位置，实现电压矢量的动态切换，让定子磁链沿近似圆形轨迹运转，同时保证电磁转矩快速跟随给定值，最终完成异步电机的宽范围平滑调速。

DTC仅依赖定子电阻参数即可完成观测计算，无需依赖转子电阻、电感等易受温度、工况影响的电机参数，相较于矢量控制，大幅降低了参数漂移带来的控制失效风险，动态转矩响应时间可压缩至毫秒级，适合负载突变、快速加减速等复杂工况下的异步电机控制。

具体实现步骤如下：
