环境

solidworks2024

Ubuntu22.04

humble+ros2

C++包

前言

最近在学东西，刚好到仿真这一步，在显示模型这一步卡了很久，解决后记录一下，可能第二天就忘了，所有的都用大白话说，真实。

文章包括建立URDF，导入rviz2，以及遇到问题后的解决方法。有机械臂和小车两种。

一、Solidworks导出URDF

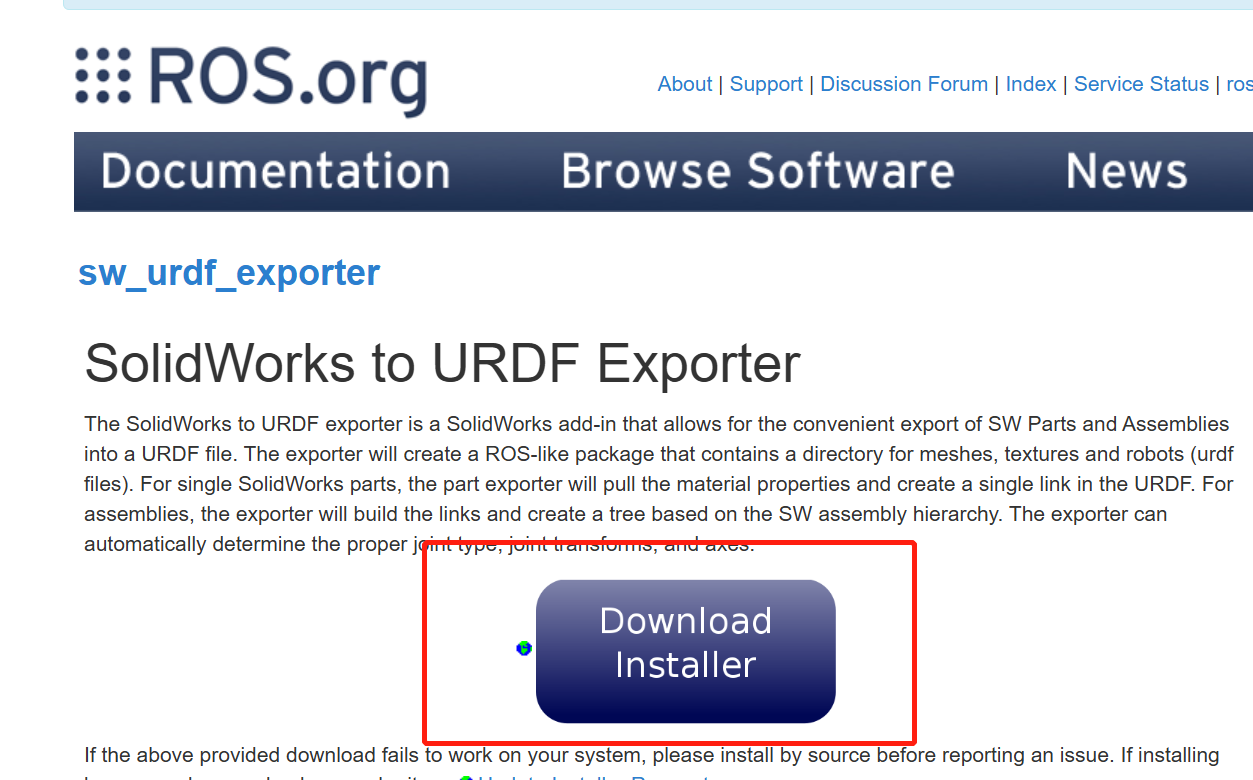

下载、安装sw_urdf_exporter插件

https://wiki.ros.org/sw_urdf_exporter

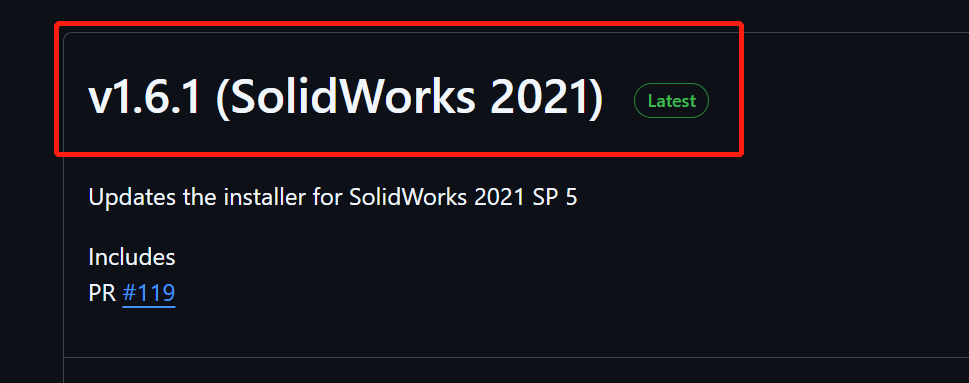

Solidworks2021版本之后的都下这个版本，安装位置随便，安装好后，sw的工具里直接就会有，不用另外设置。

尝试了两种，一个是简单版机械臂，一个是小车。

因为一直不显示模型，就以为是机械臂的模型面太多了导致加载不出来，所以构建了两个URDF，两种的构建方式略有不同，下面来介绍

1、小车

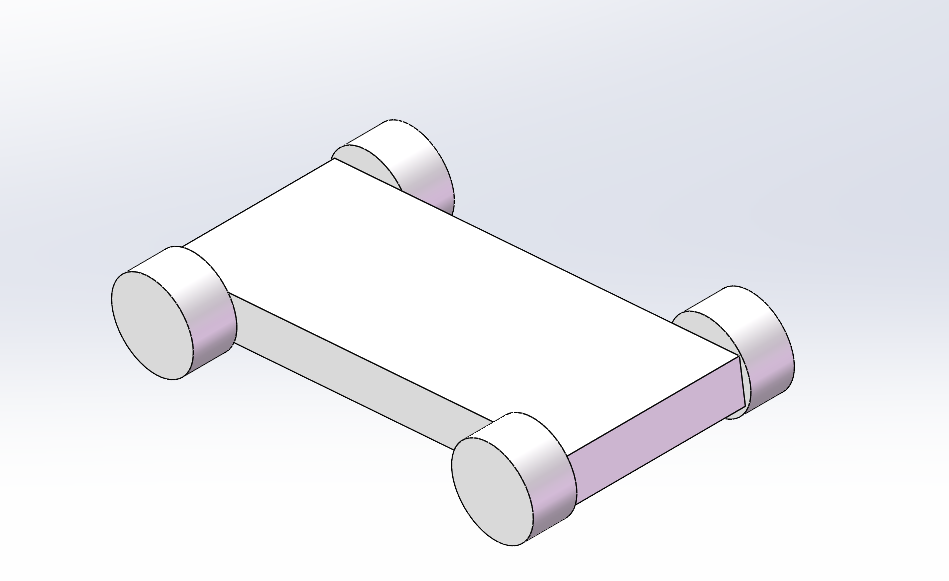

1.1先构建一个小车

非常简单，直接给大家。

sw_小车

以及构建后的urdf_小车

打开“车.SLDASM”

1.2 建立底盘原点及坐标系

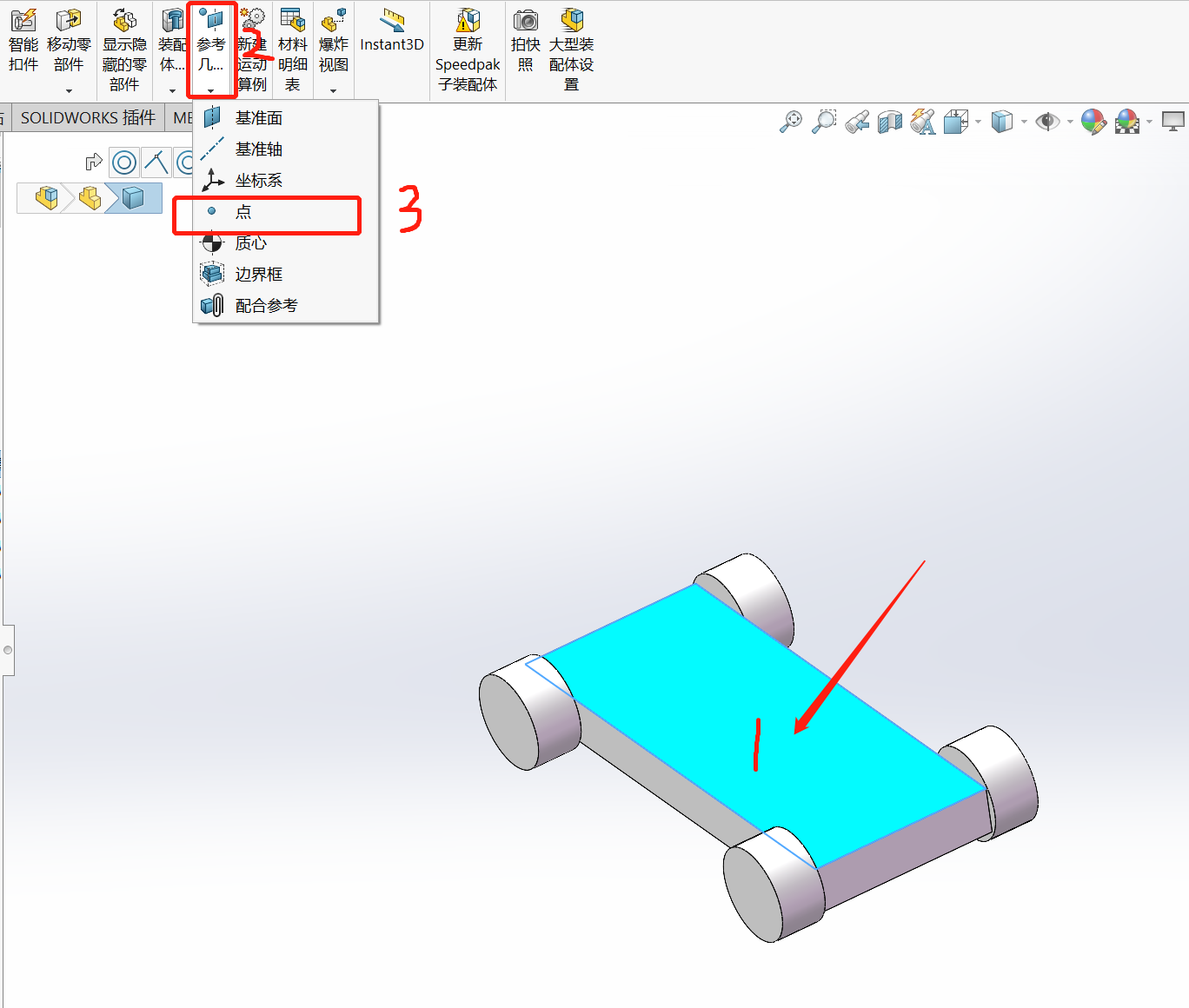

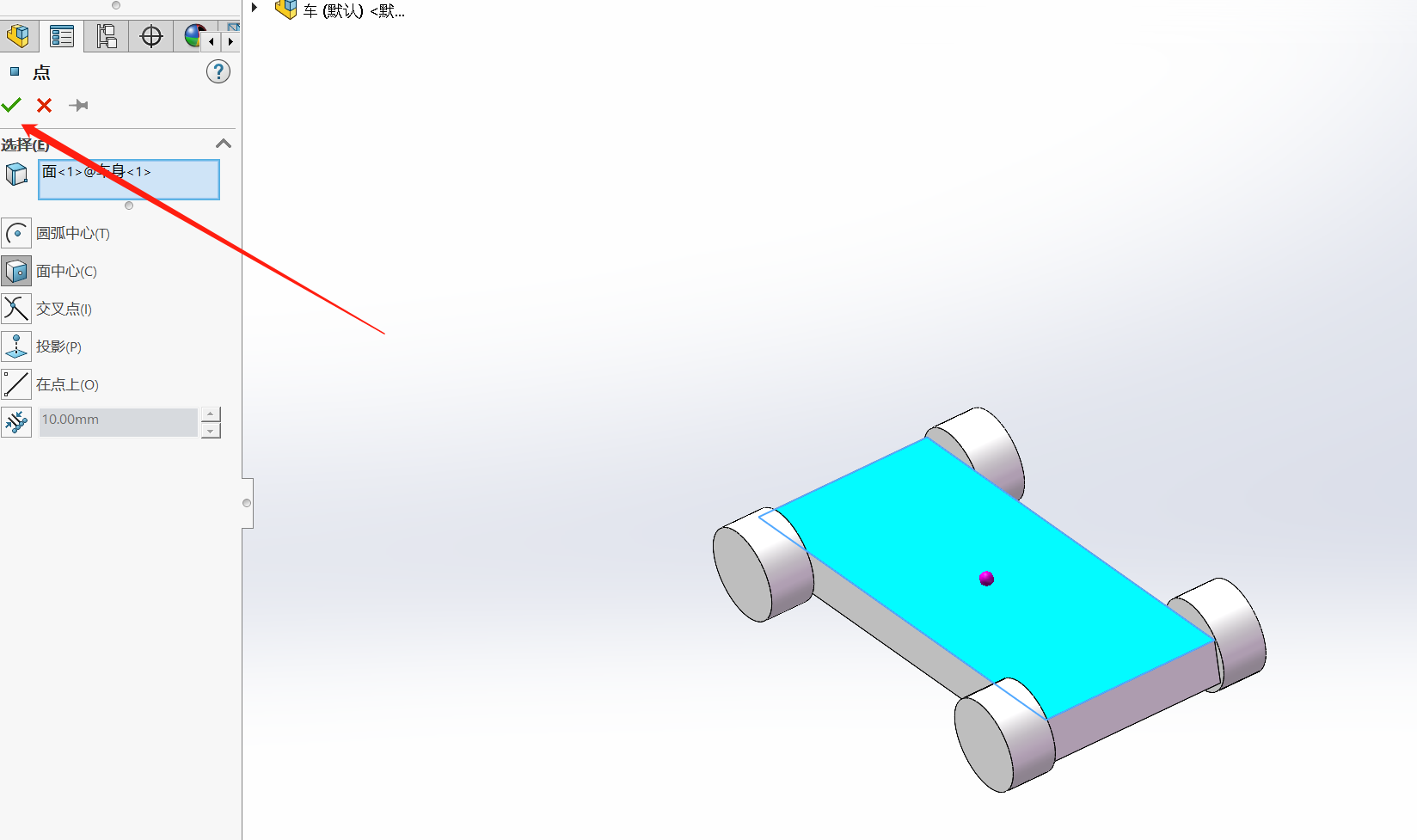

先点底盘的一个面，再点“点”出现以下界面：

然后点“√”原点就建好了

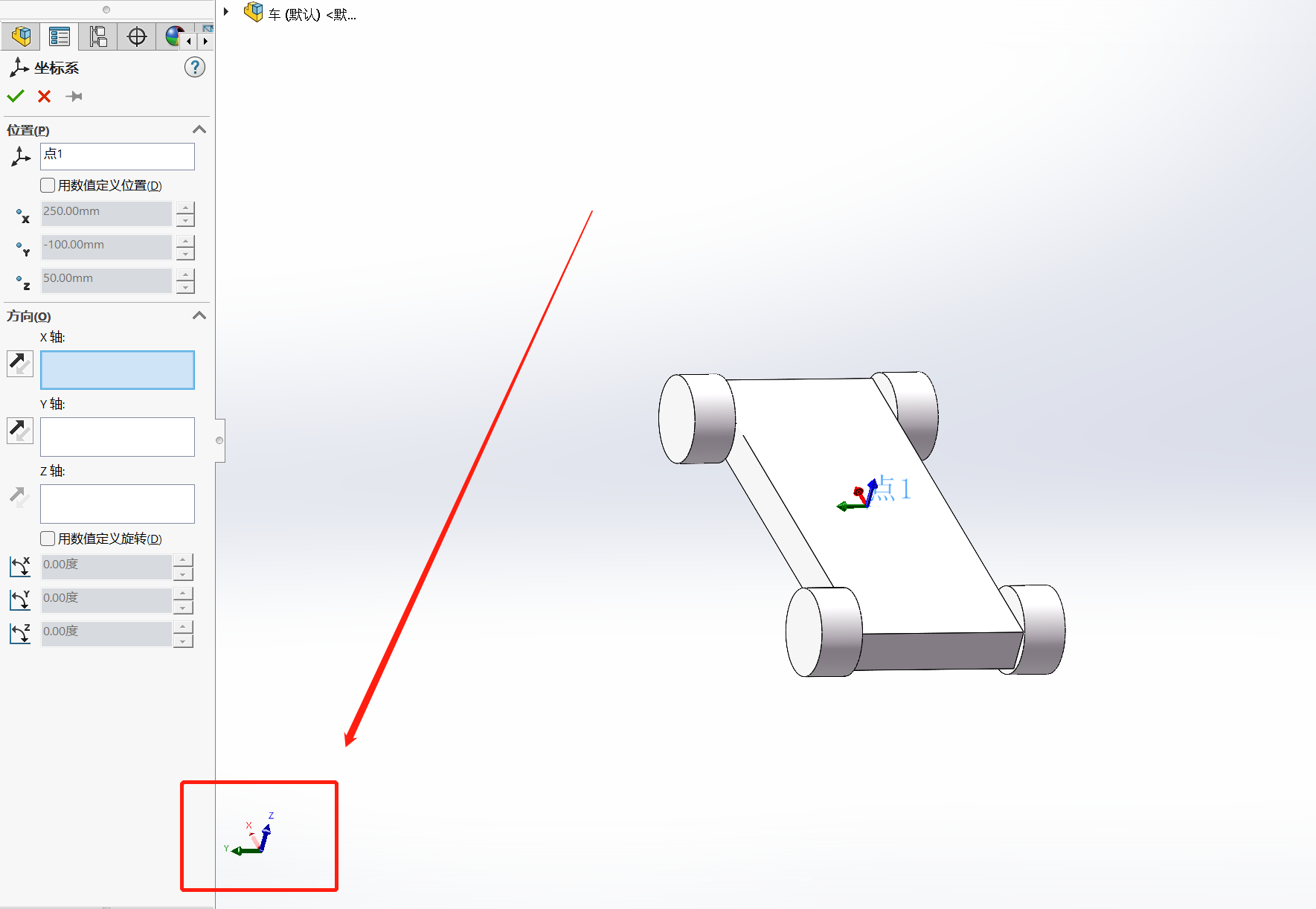

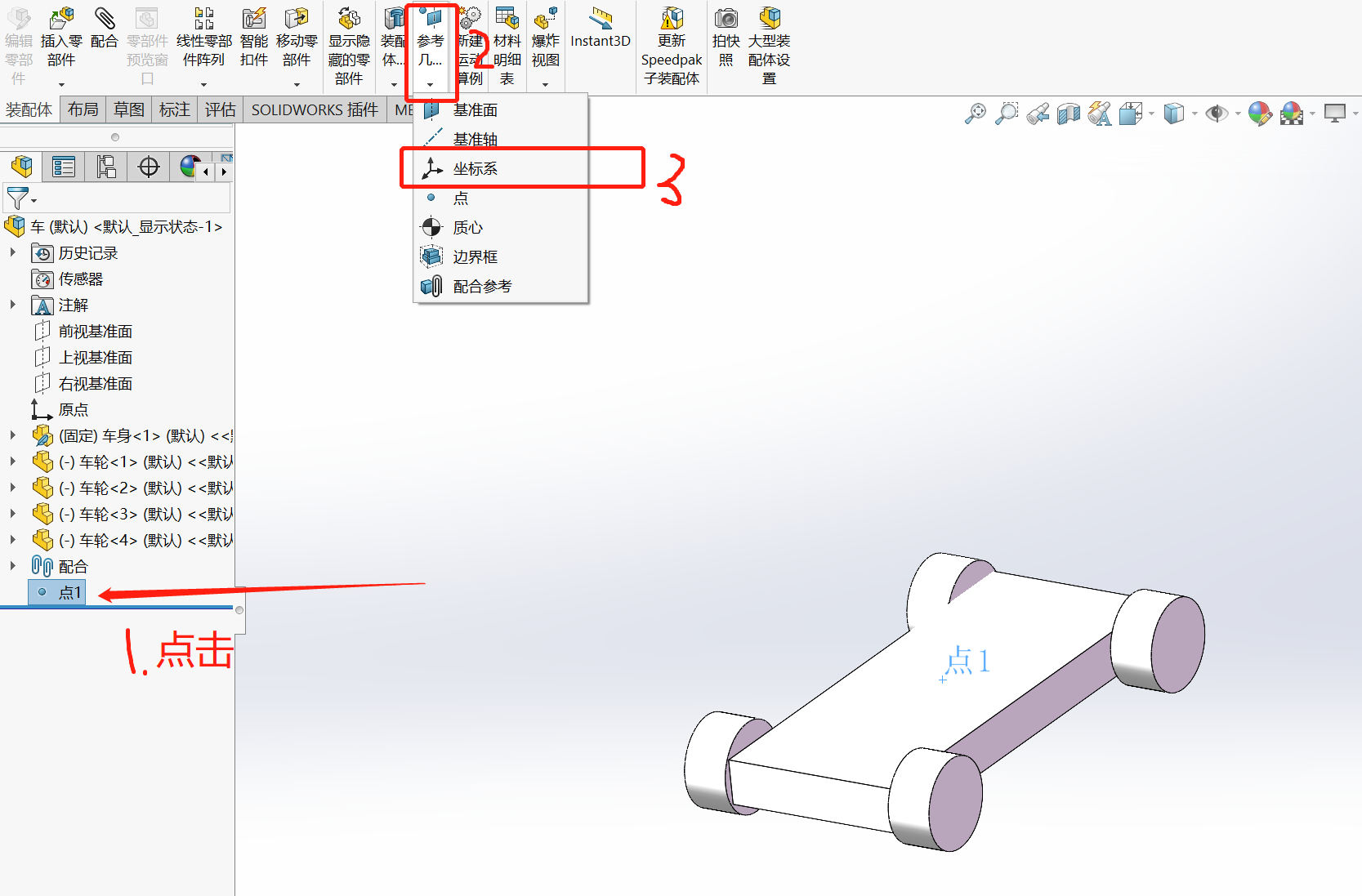

坐标系创建按照这个顺序点，出现：

其中，

红色：x

绿色：y

蓝色：z

这一步什么都不用加，直接点左上角的“√”就行。

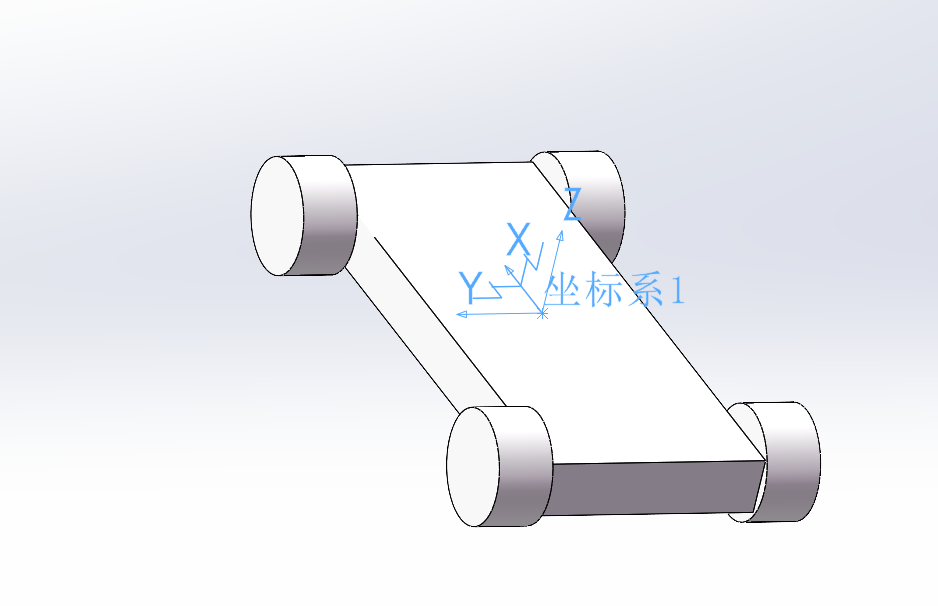

建好为这样。

1.3 建立车轮原点、坐标系及基准轴

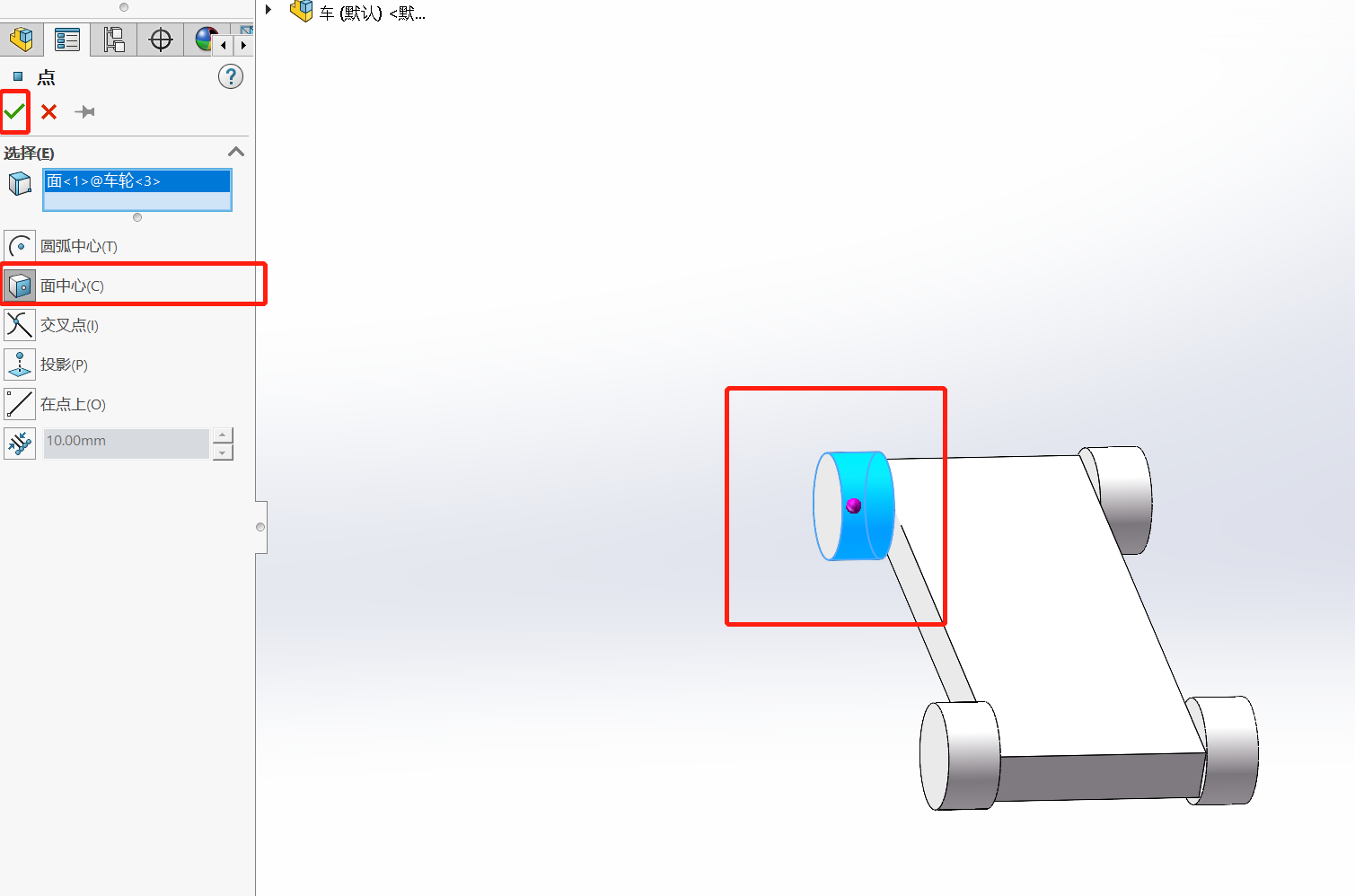

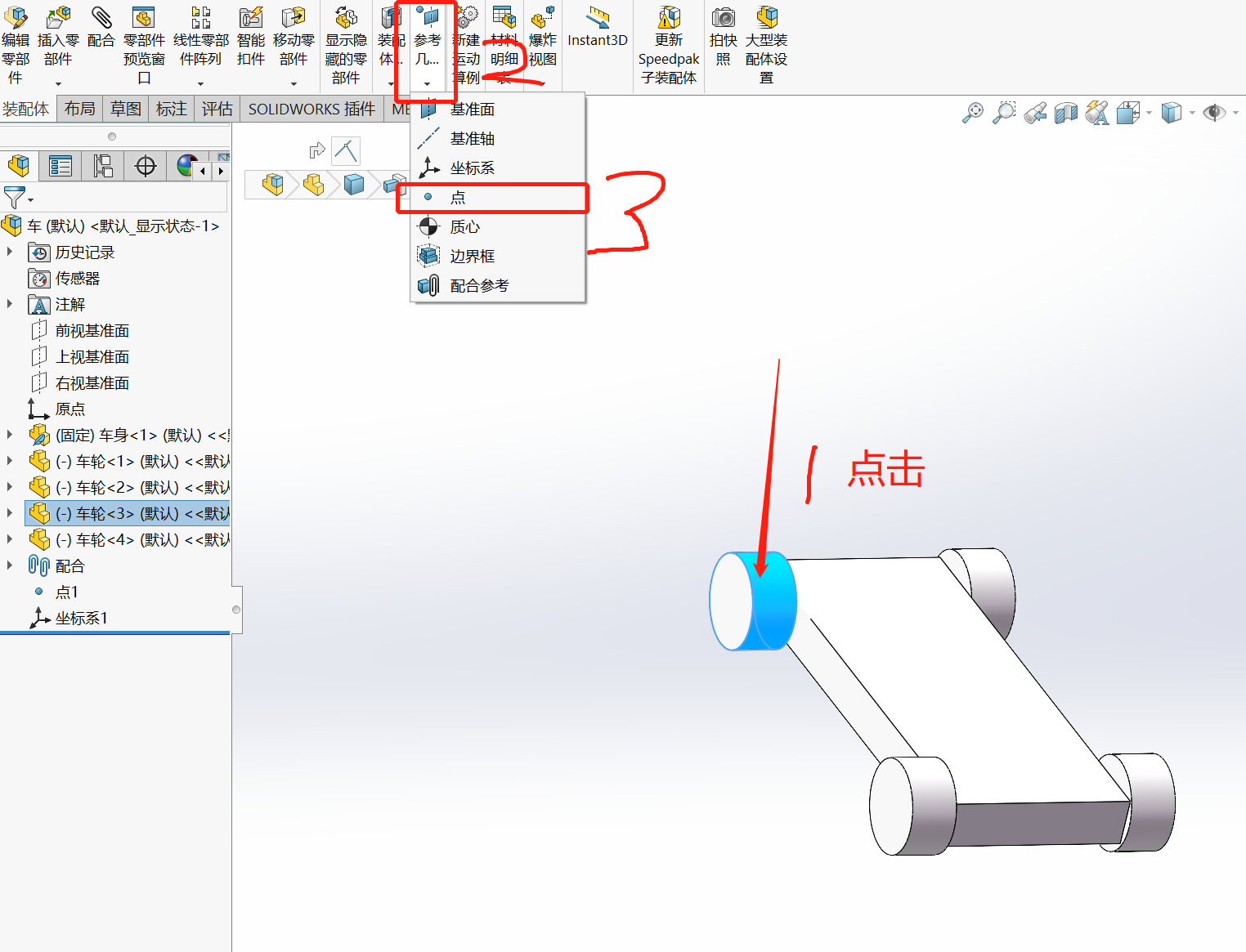

根据如图顺序，出现：

这个情况，就点“√”

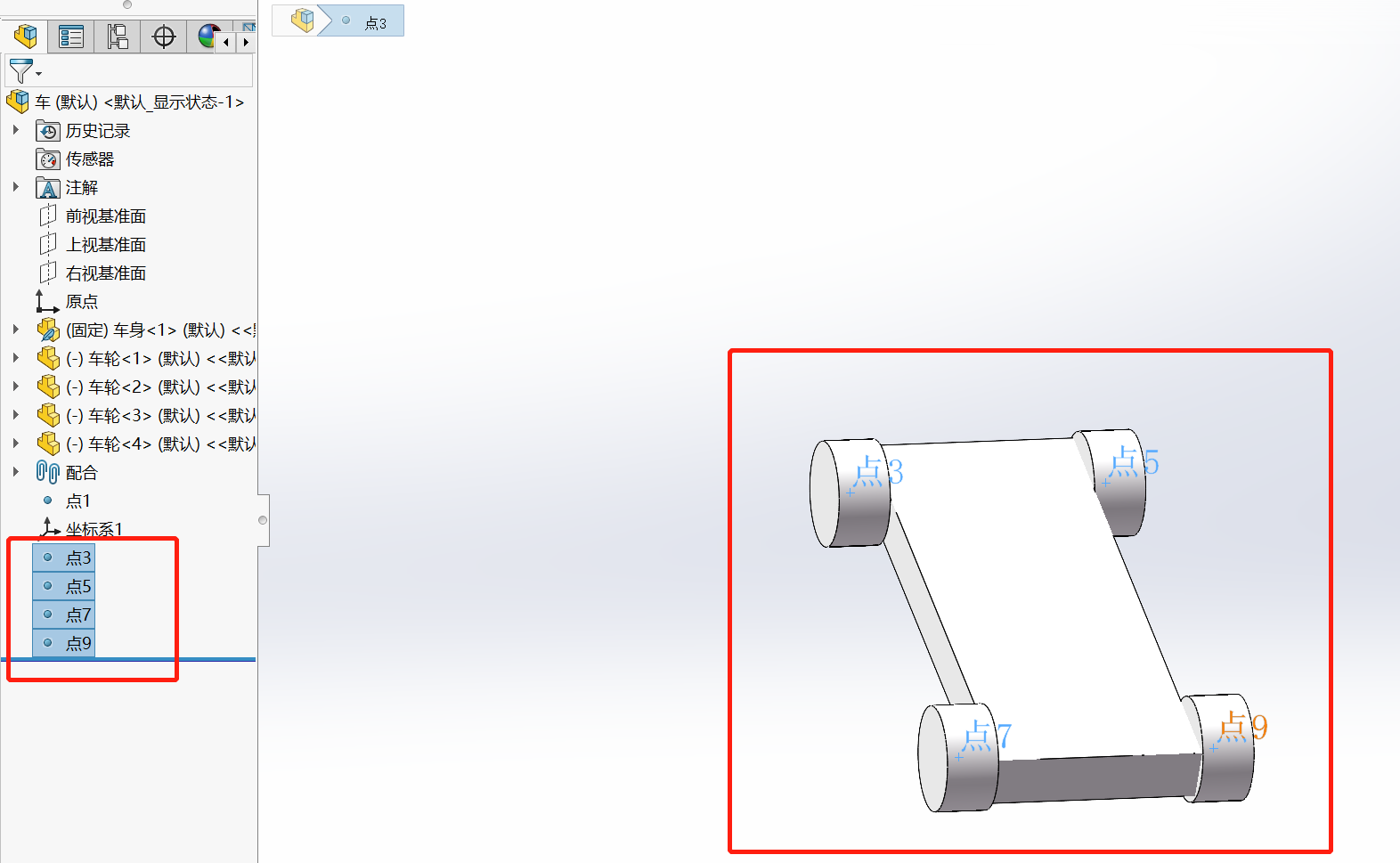

然后依次将其他的3个轮子建立好点

就是这样。

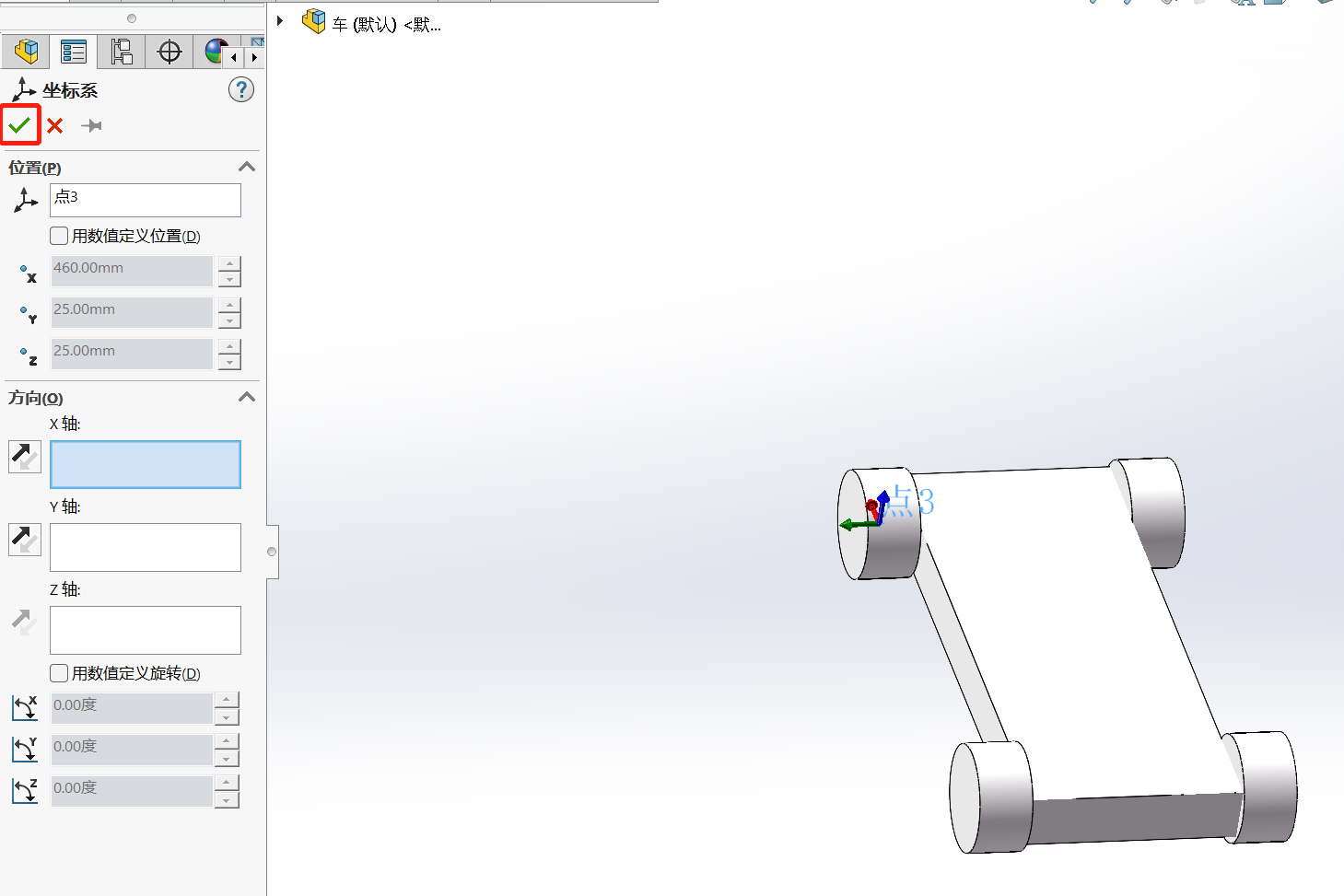

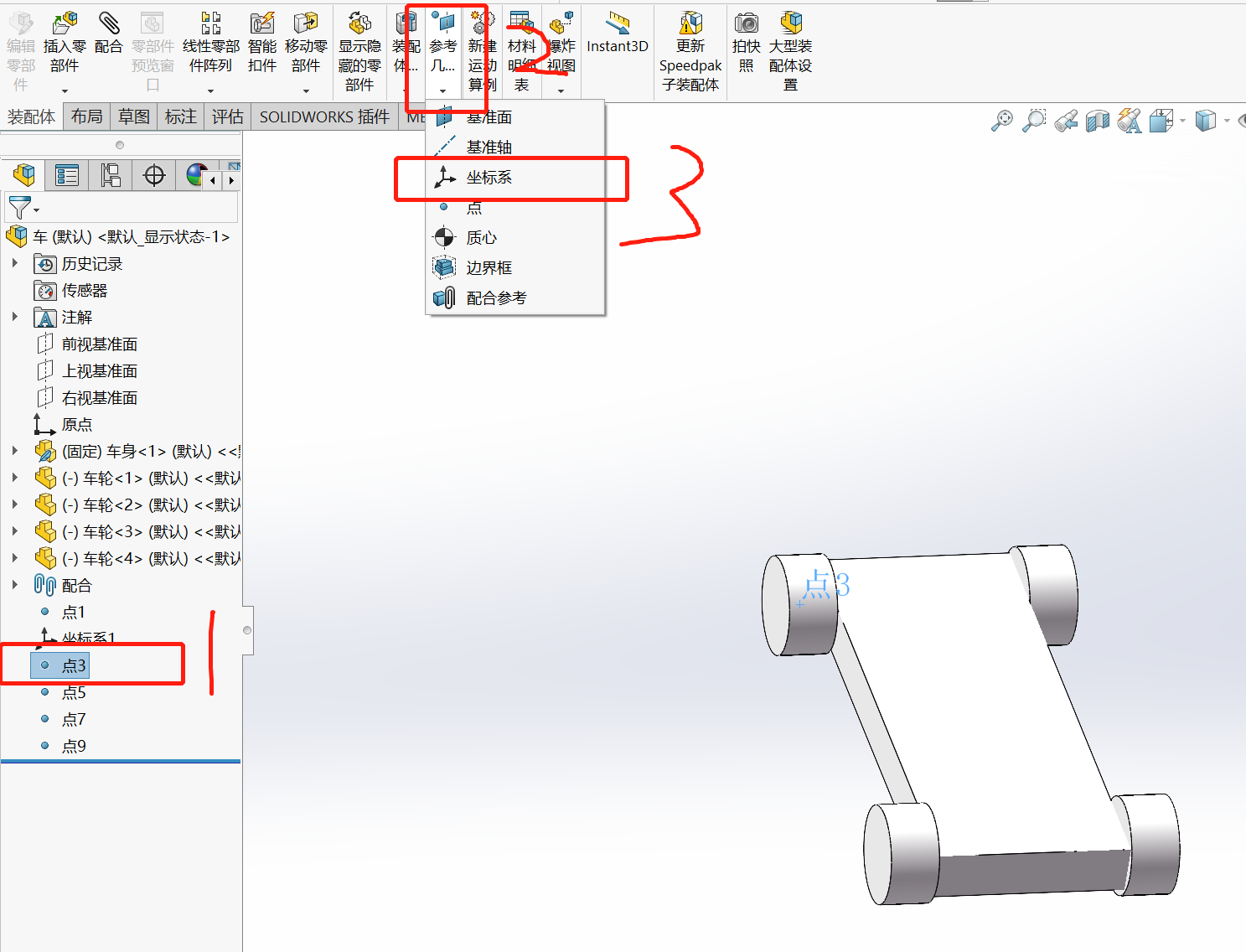

然后建立坐标系。顺序与建立底盘坐标系一样

点开后依旧什么都不用改直接点“√”：

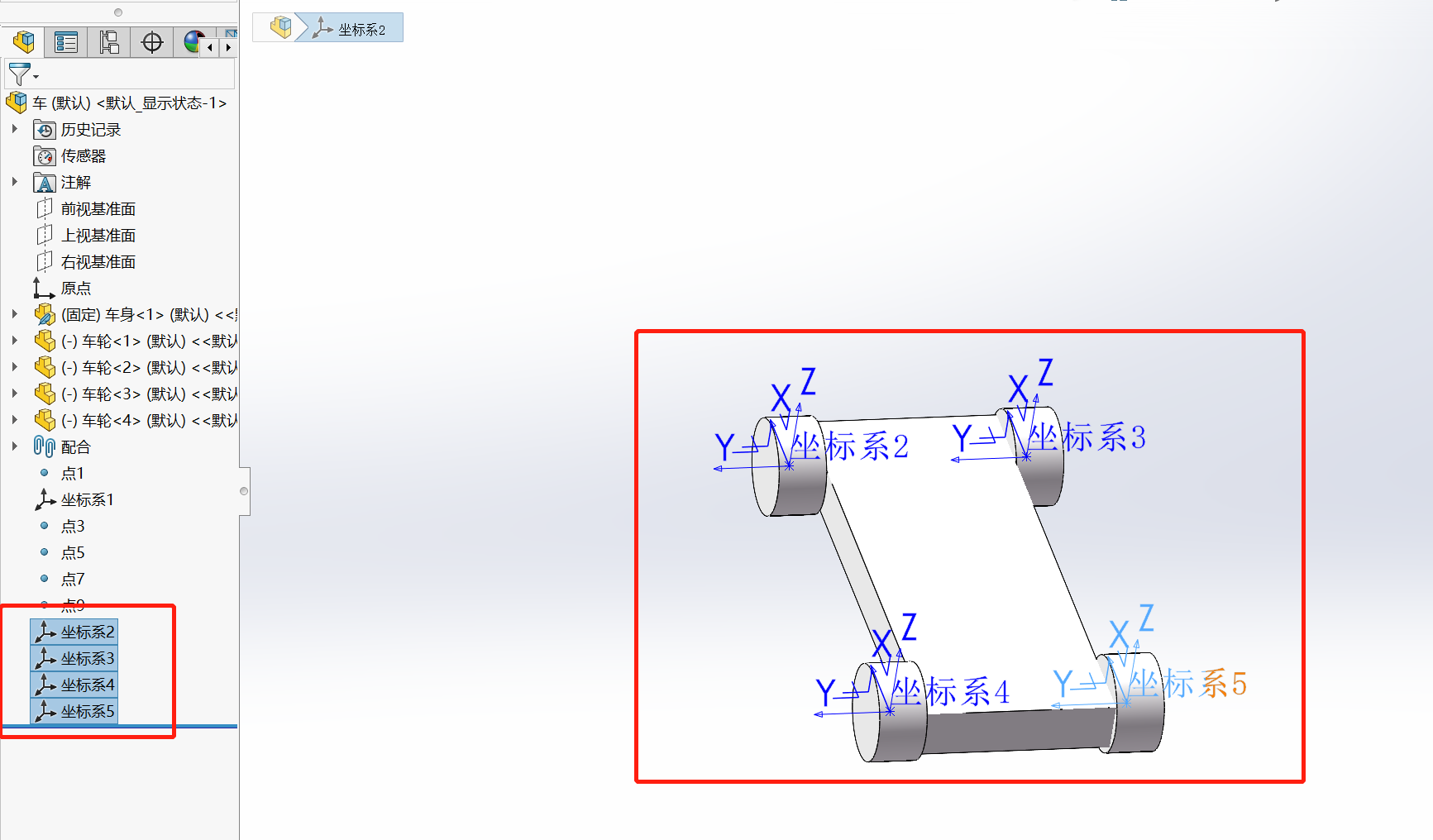

然后剩下的3个轮子的坐标系建立步骤一样：

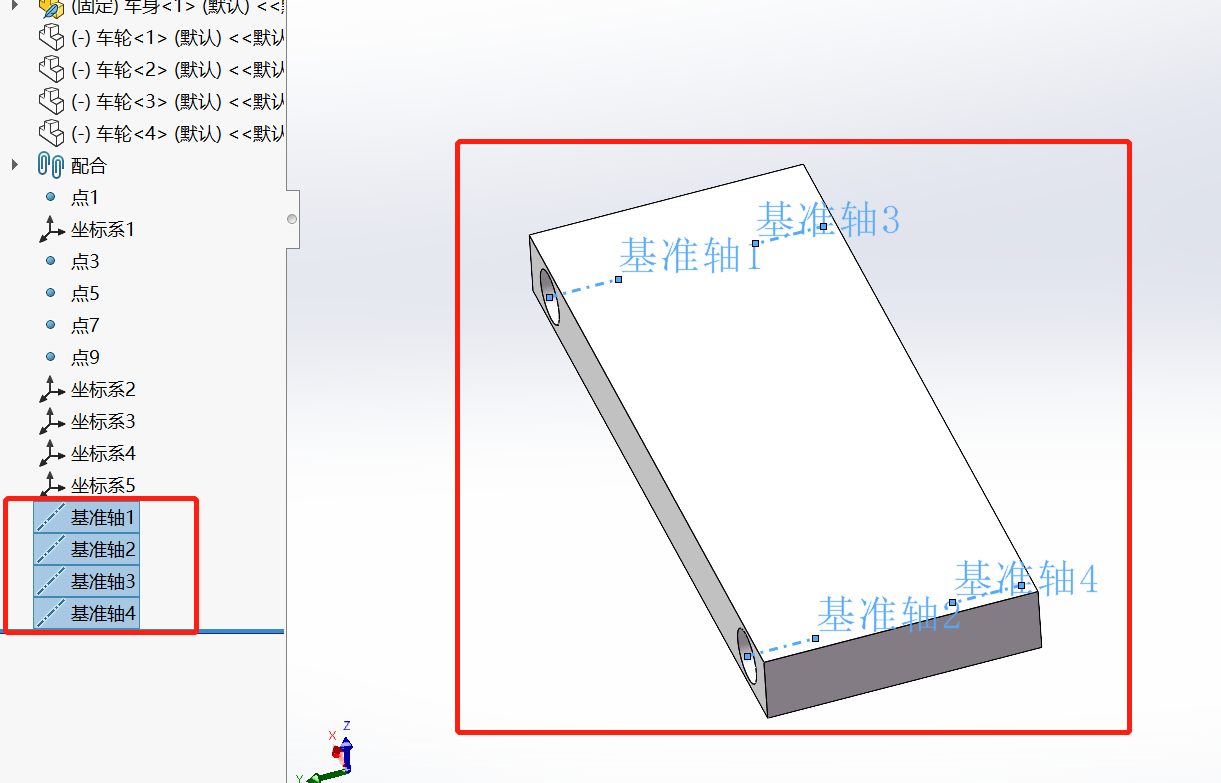

基准轴

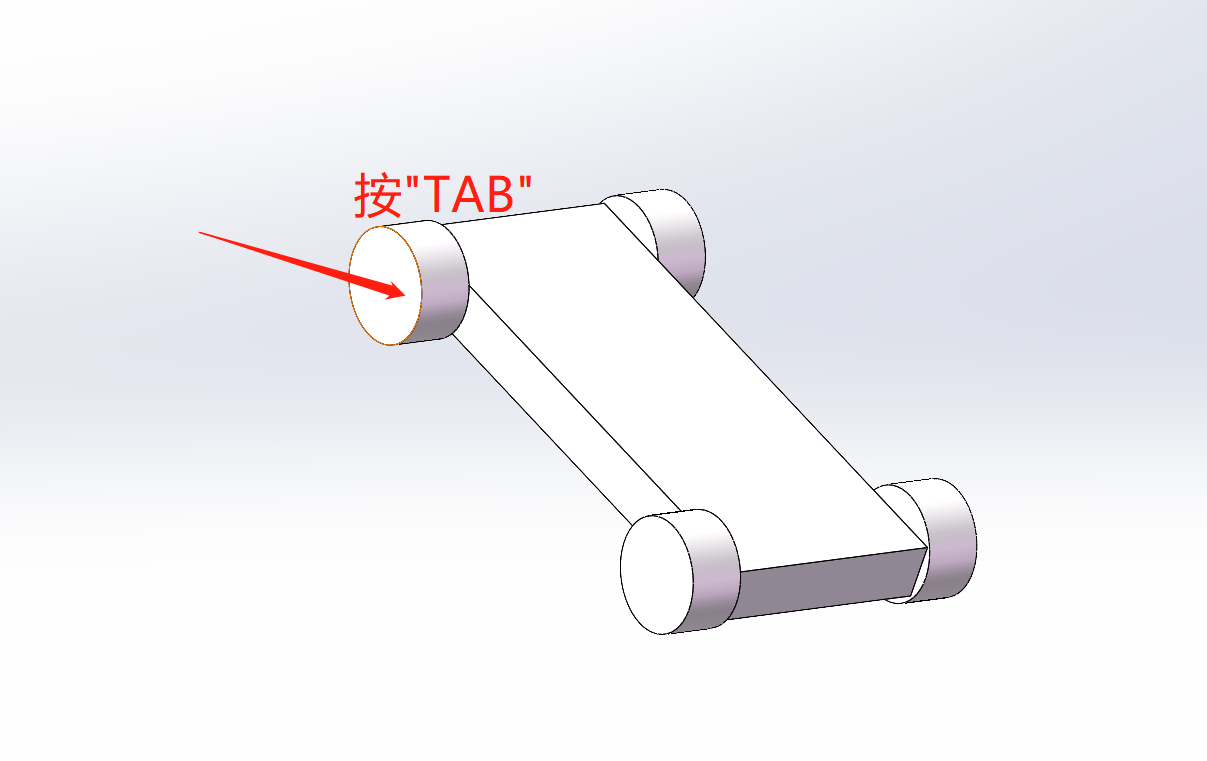

首先隐藏车轮，将鼠标移动到车轮上，按“TAB”键隐藏车轮零件：

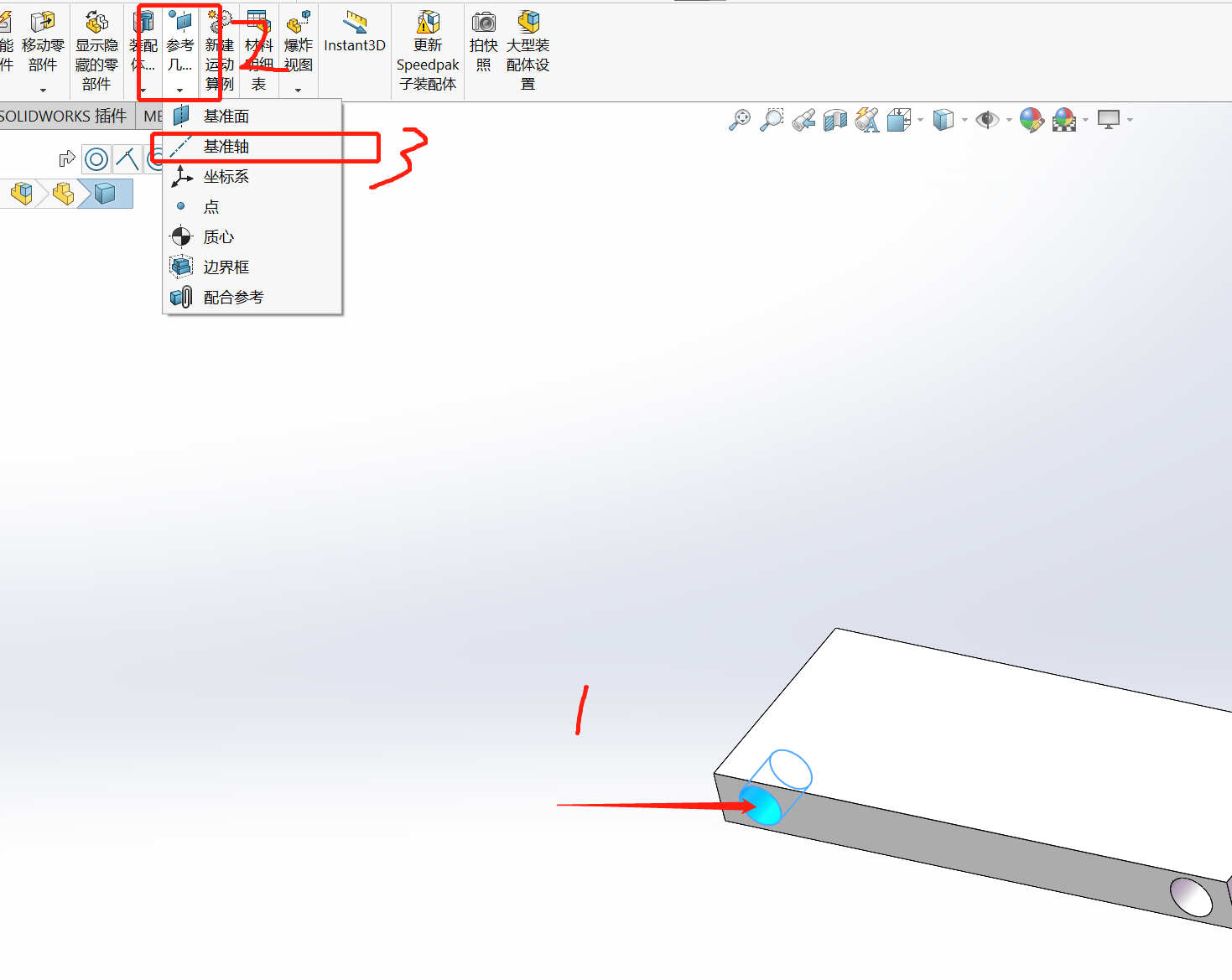

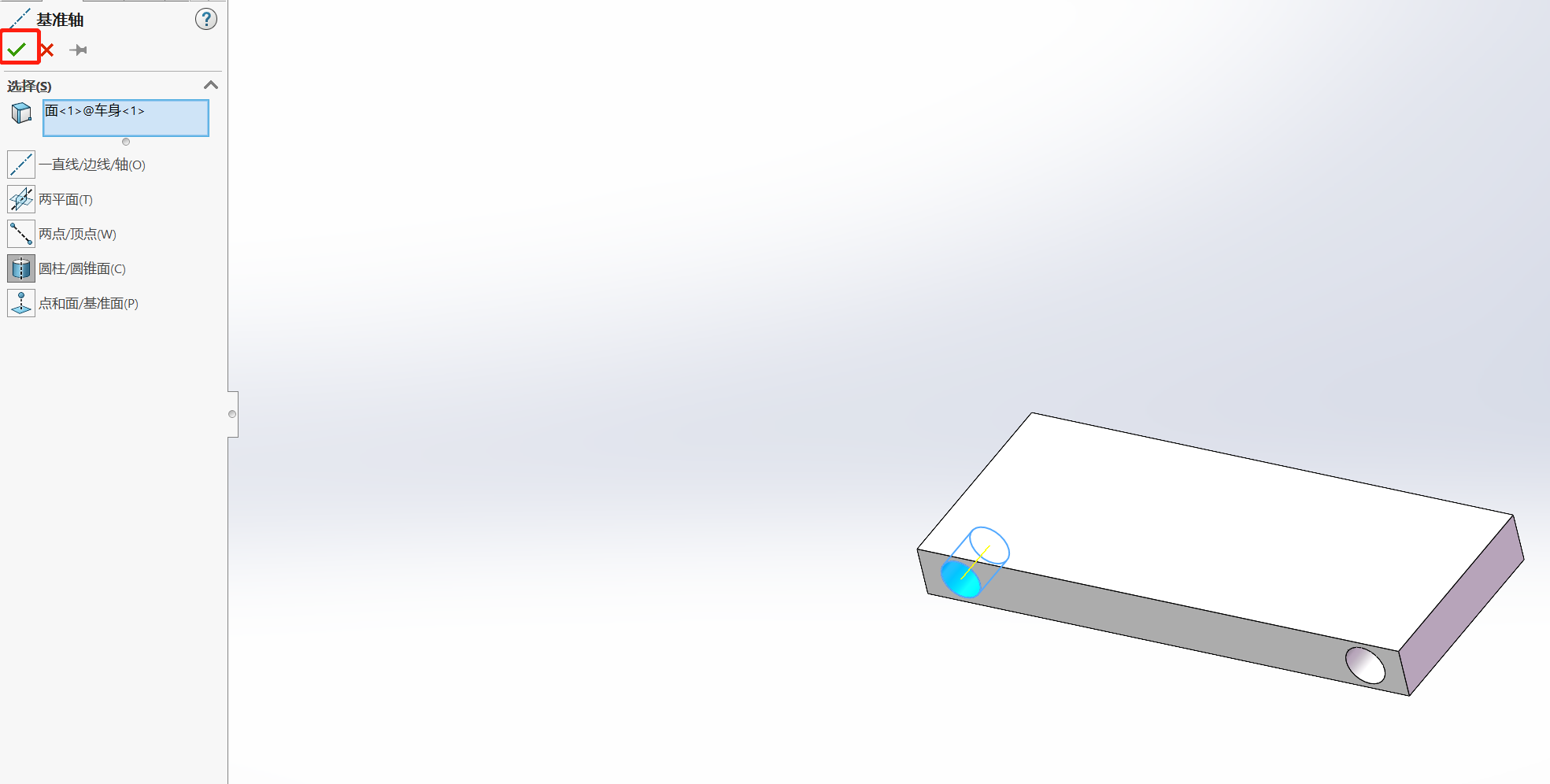

点内壁，再点基准轴

这样 其他的都是直接选择好的 直接点“√”即可：

将另外3个基准轴也同样建立好

建立完后使用“shift”+“TAB”的方式将隐藏的轮子重新显示。

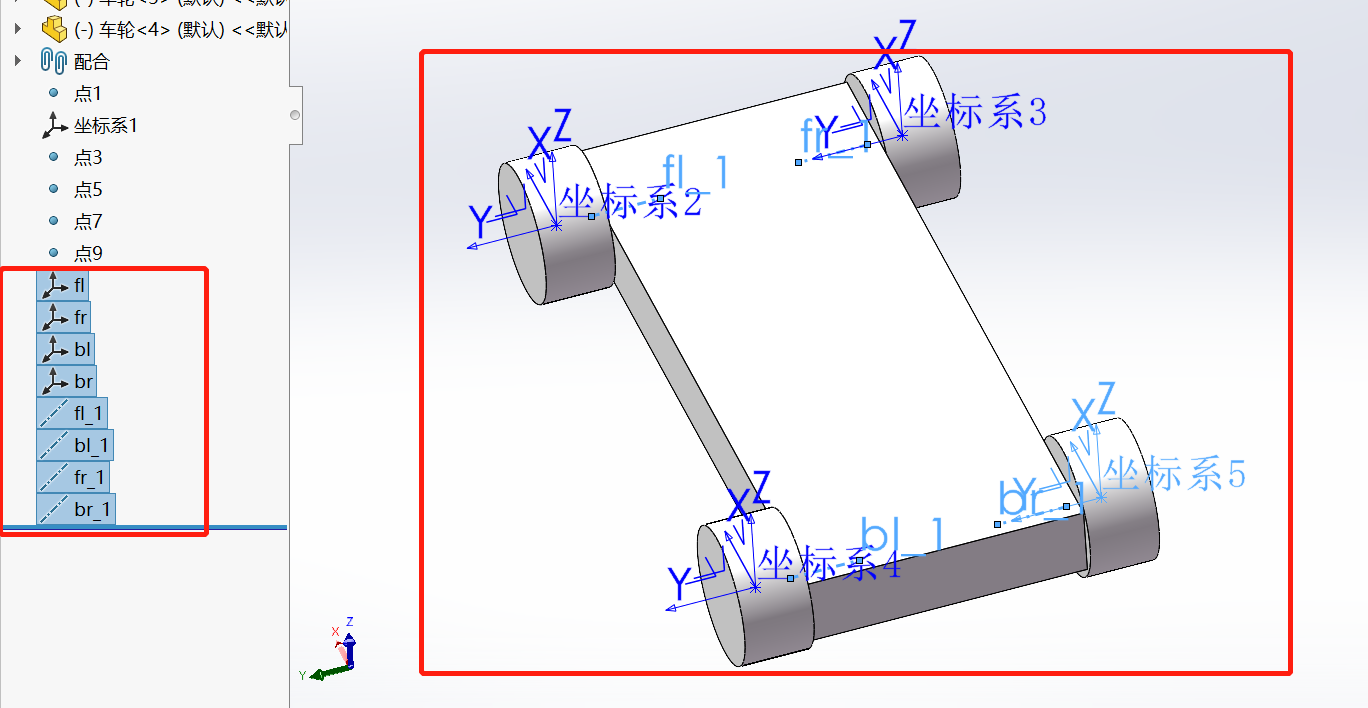

后开始重命名，以x指向方向为前方，设置如下

前左为forward left 也就是fl，前右为forward right(fr)，后左back left(bf)，后右back right(br)

1.4 URDF转换(这一步开始之前记得保存)

看到网上有人说，建立URDF基本上是直接覆盖你原来的模型，就是要改很多东西，所以之后在自己的模型上，如果要建立URDF，一定要备份

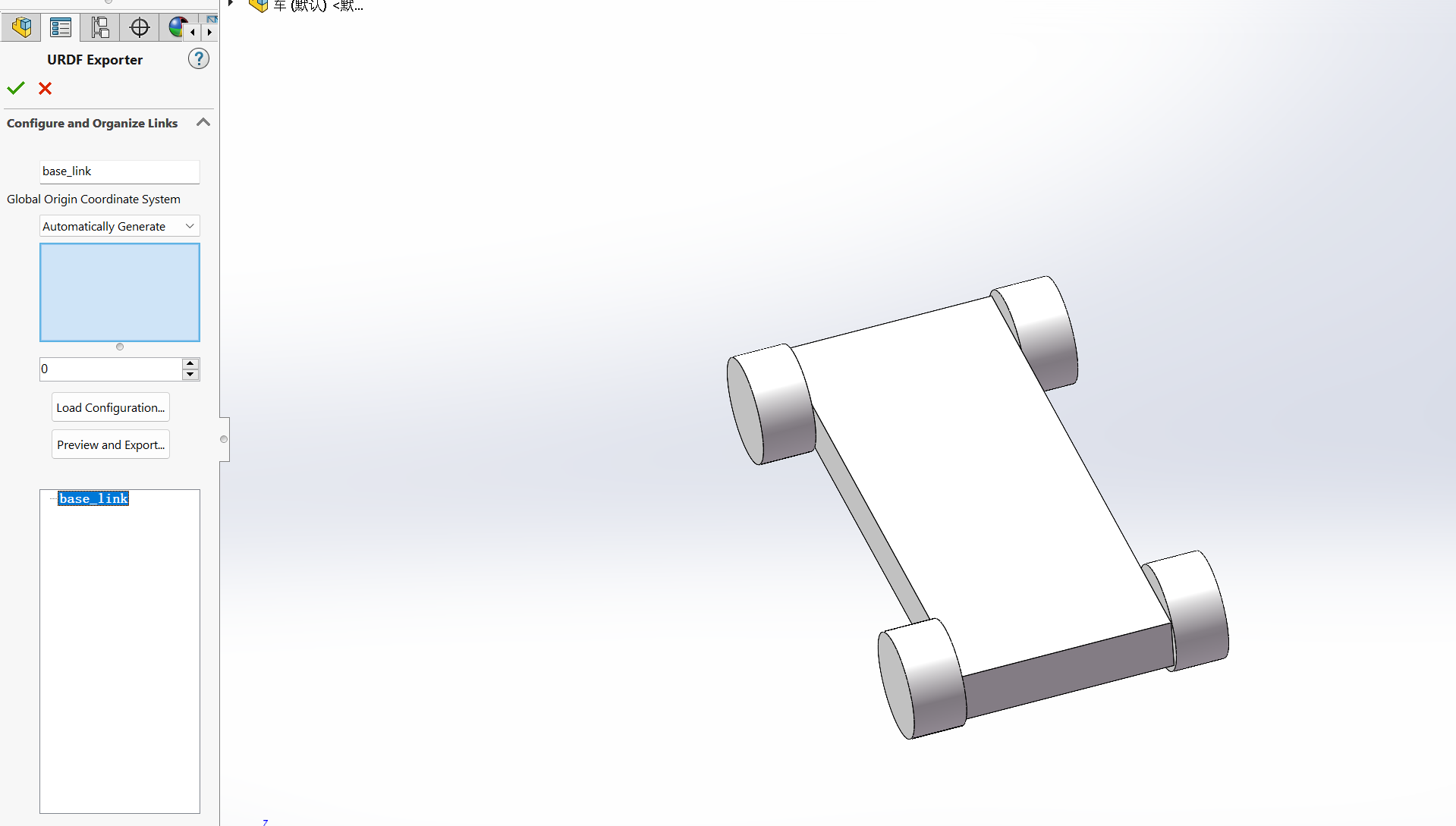

打开“Export as URDF”，出现：

默认就是设置base_link，我个人是这么理解的，base_link应该是基座，比如说小车底盘、机械臂底座，就是不能动的。

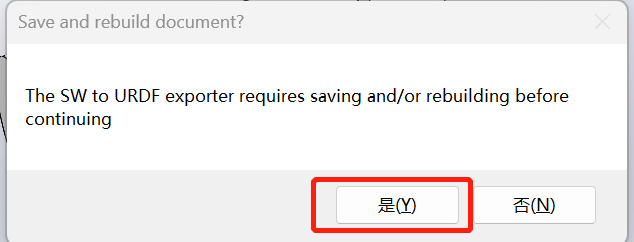

有可能会出现：

它的意思是开始之前需要保存并且重构文件，点“是”(开始之后我的sw就崩了，还以为坐标什么的要重新搞，还好保存了，吓人)

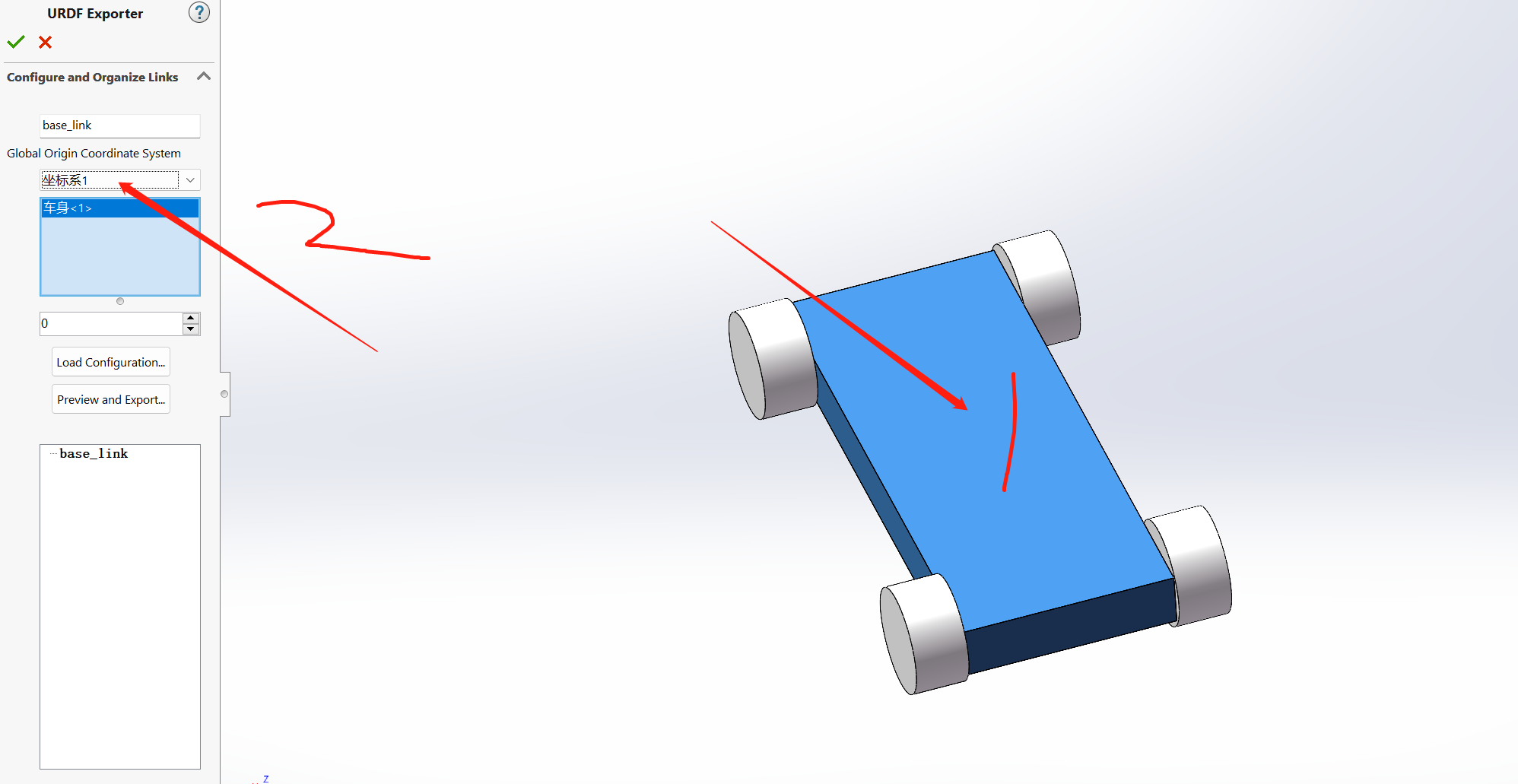

然后要选择它的零件、坐标系

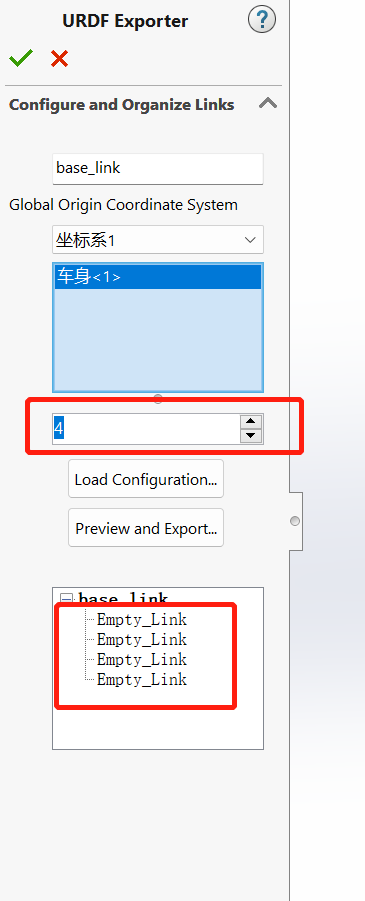

然后，把0加到4

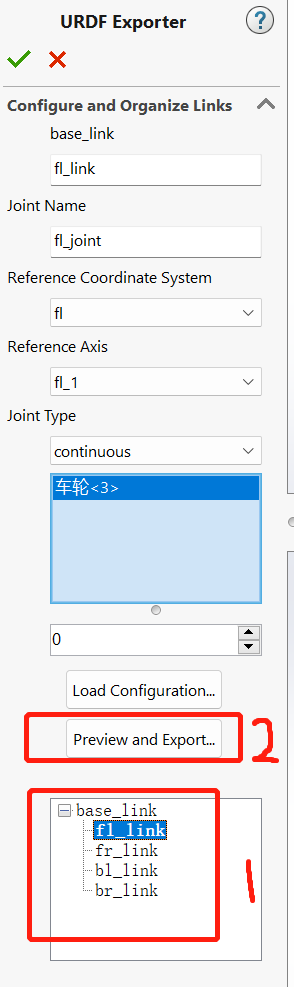

会出现4个Empty_Link，这里小车的4个link同属于base_link下，大概就是4个车轮是同级的。然后点第一个Empty_Link,开始对其设置。

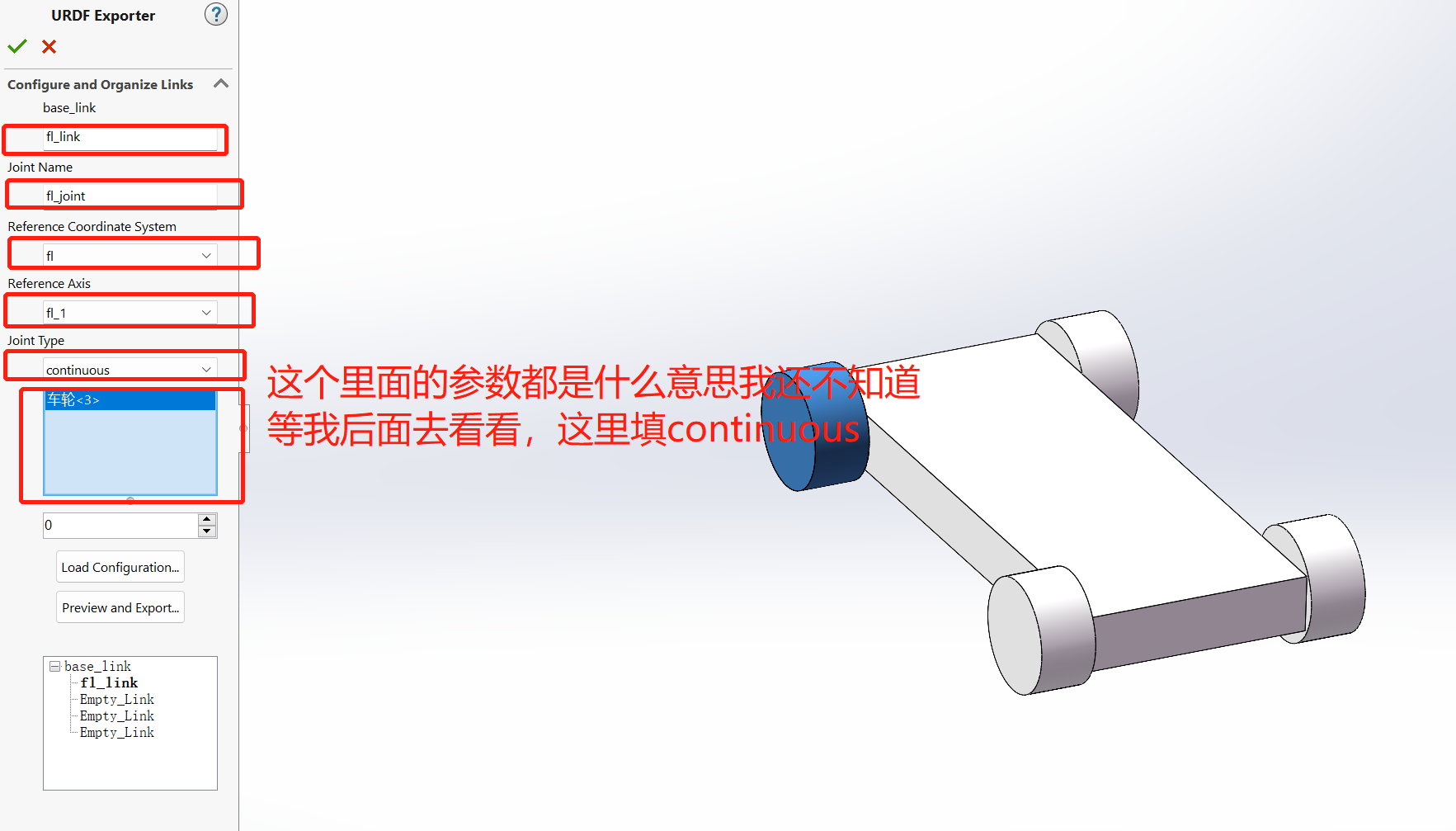

框选的都要改，然后fr、bl、br的同理

没问题了就点Preview...

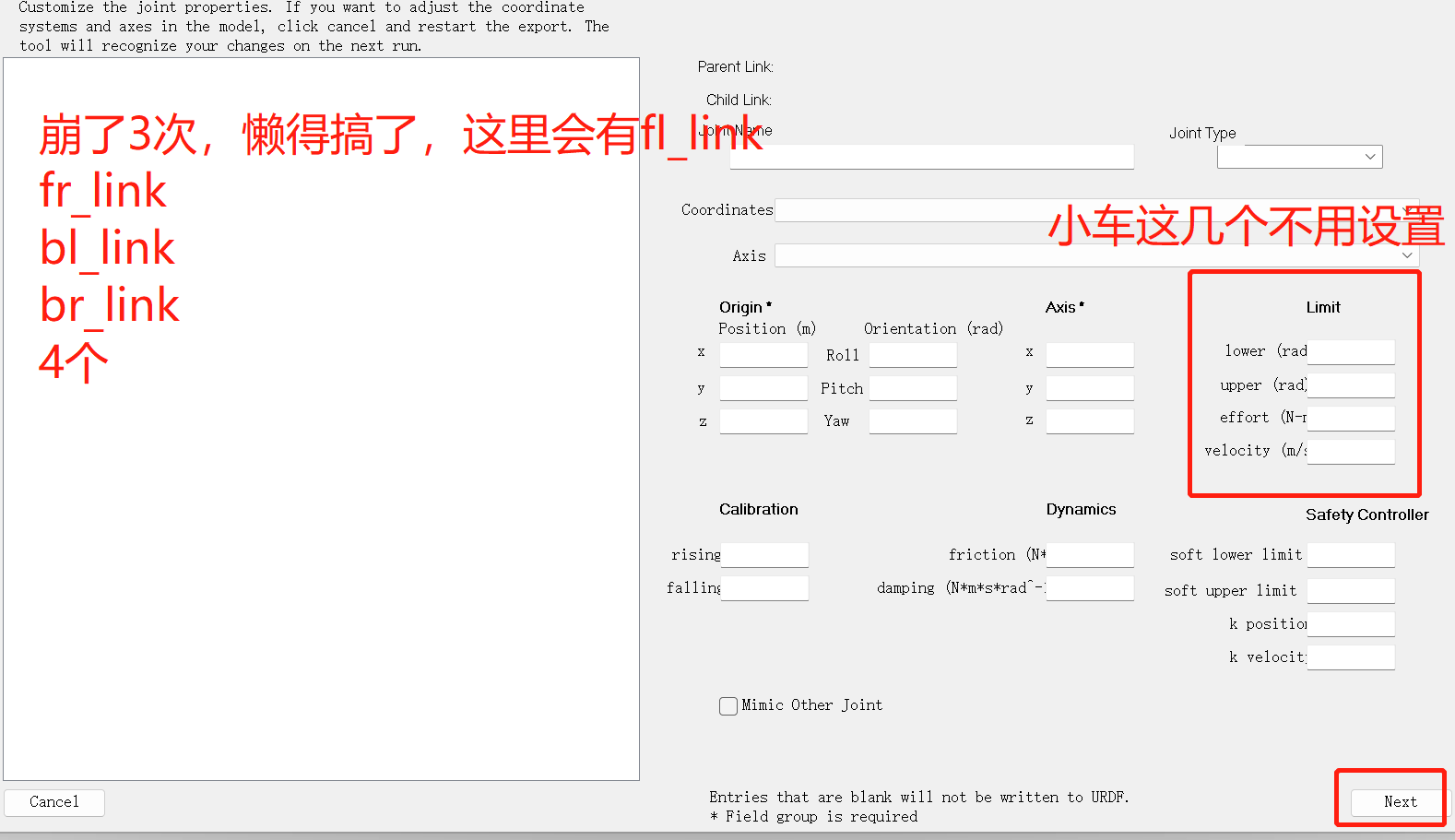

直接Next

Next后才会出现base_link，和其他4个link，直接点右下角那个按钮生成URDF和Meshes(里面是STL文件)

这里一定要重命名，为了方便复刻，建议都和我一样，写armrobot

这里

urdf_小车

可以直接下载

2、机械臂

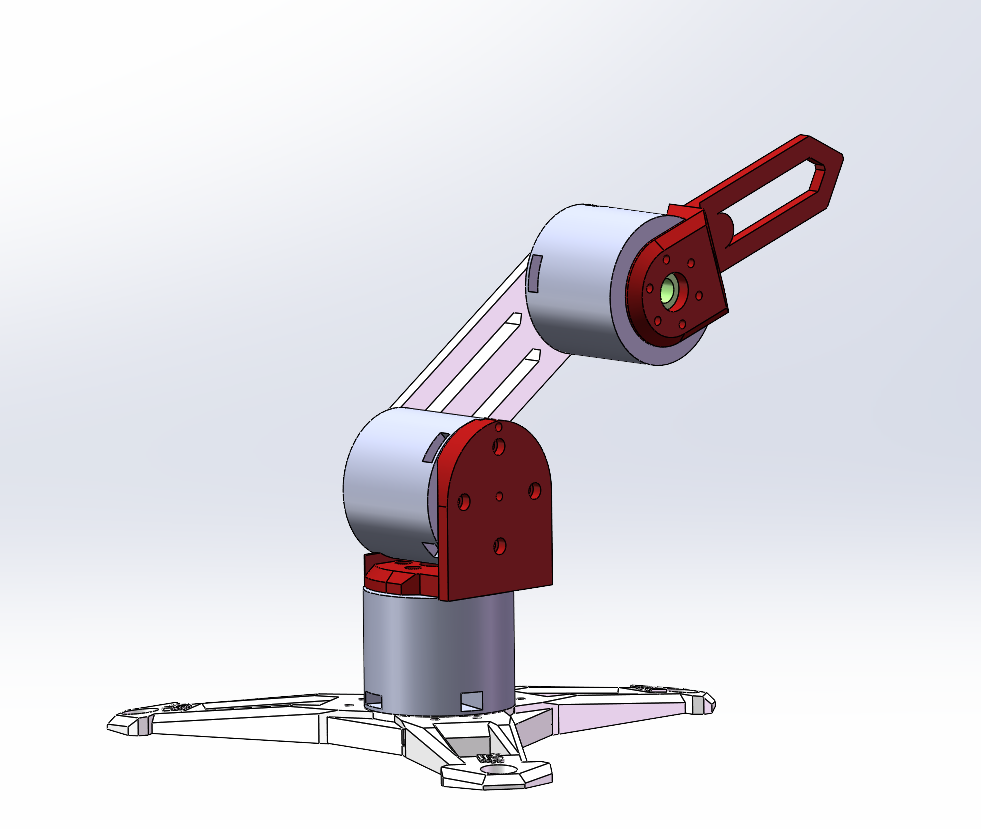

机械臂的sw图来自：晴晴的机械臂

导出的urdf：urdf_基准轴机械臂

2.1以基准轴为核心

2.1.1建立基准轴

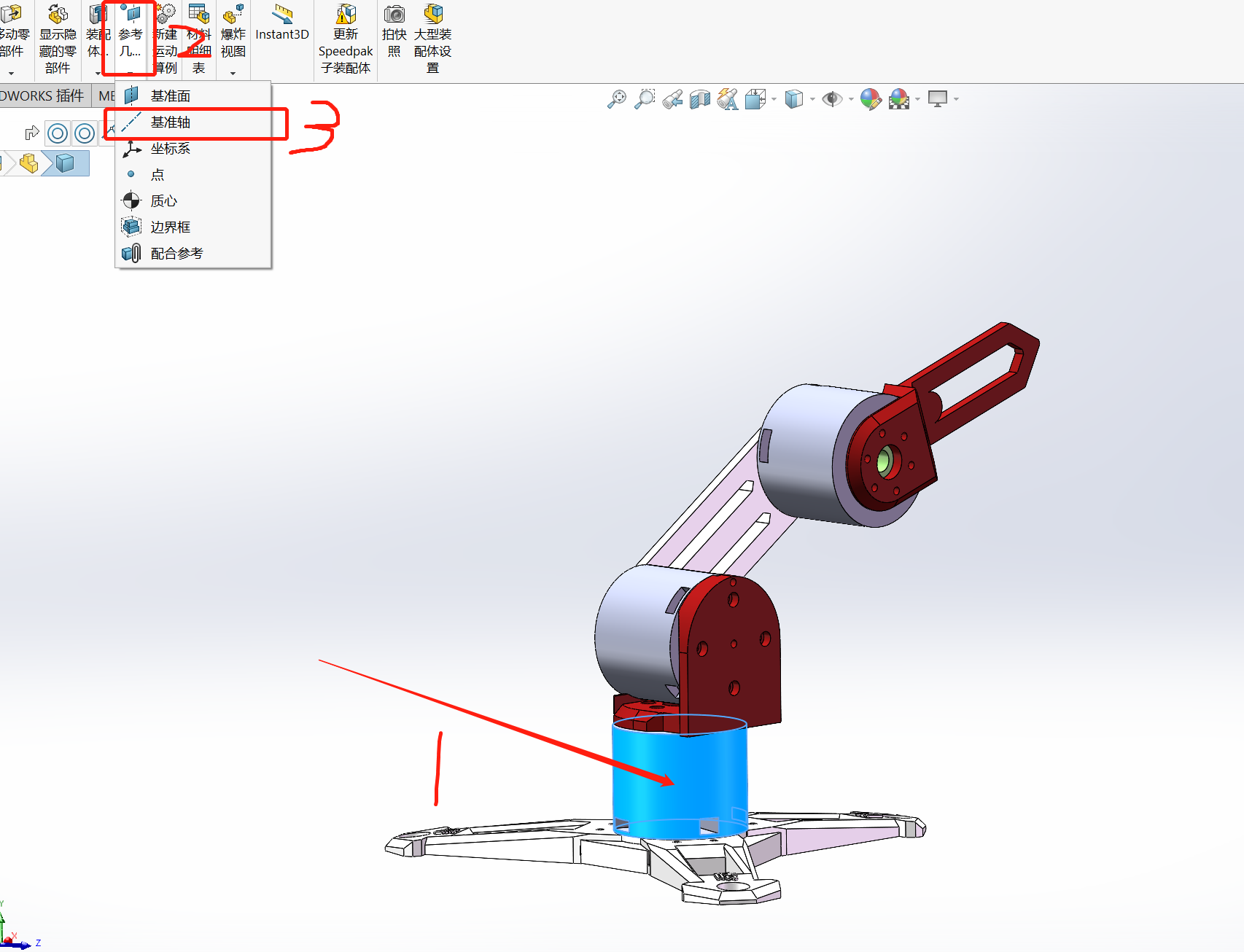

顺序是，点一下第一个轴的电机，再建立基准轴

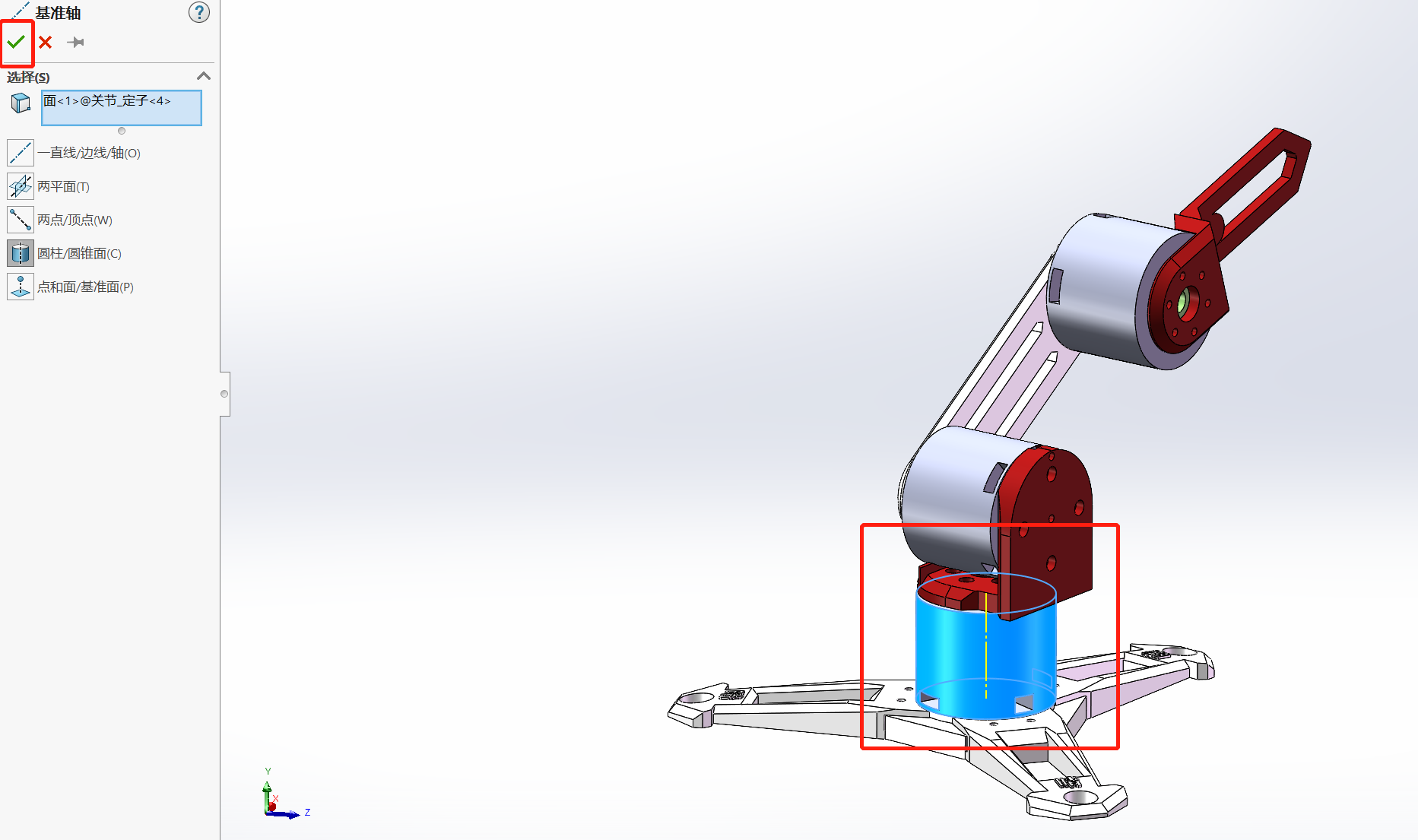

这样操作后，出来的基准轴就是在圆柱中心的，没有要修改的，直接点“√”

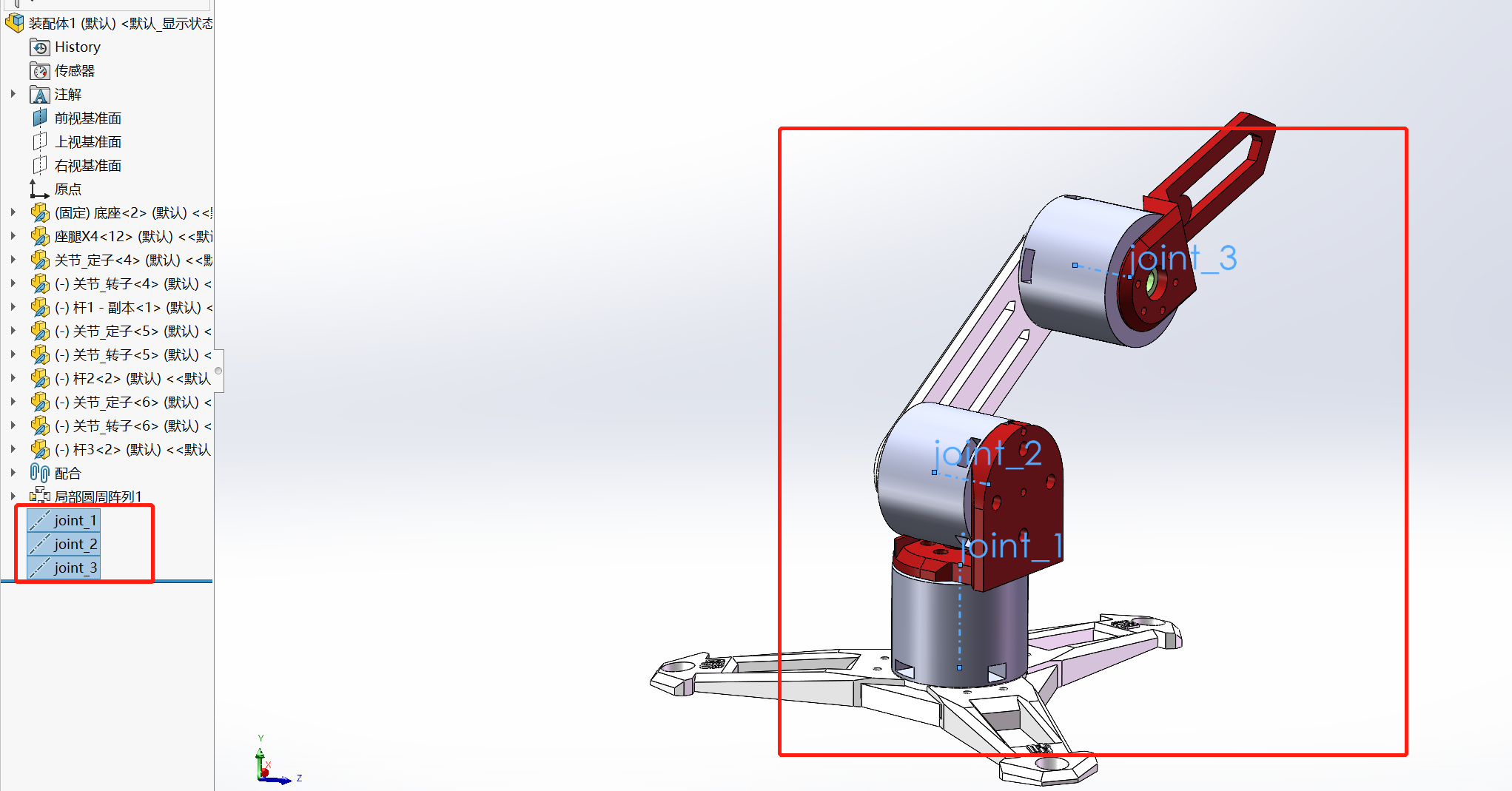

依次建立剩下两个电机的基准轴，并修改基准轴的名字：joint_x

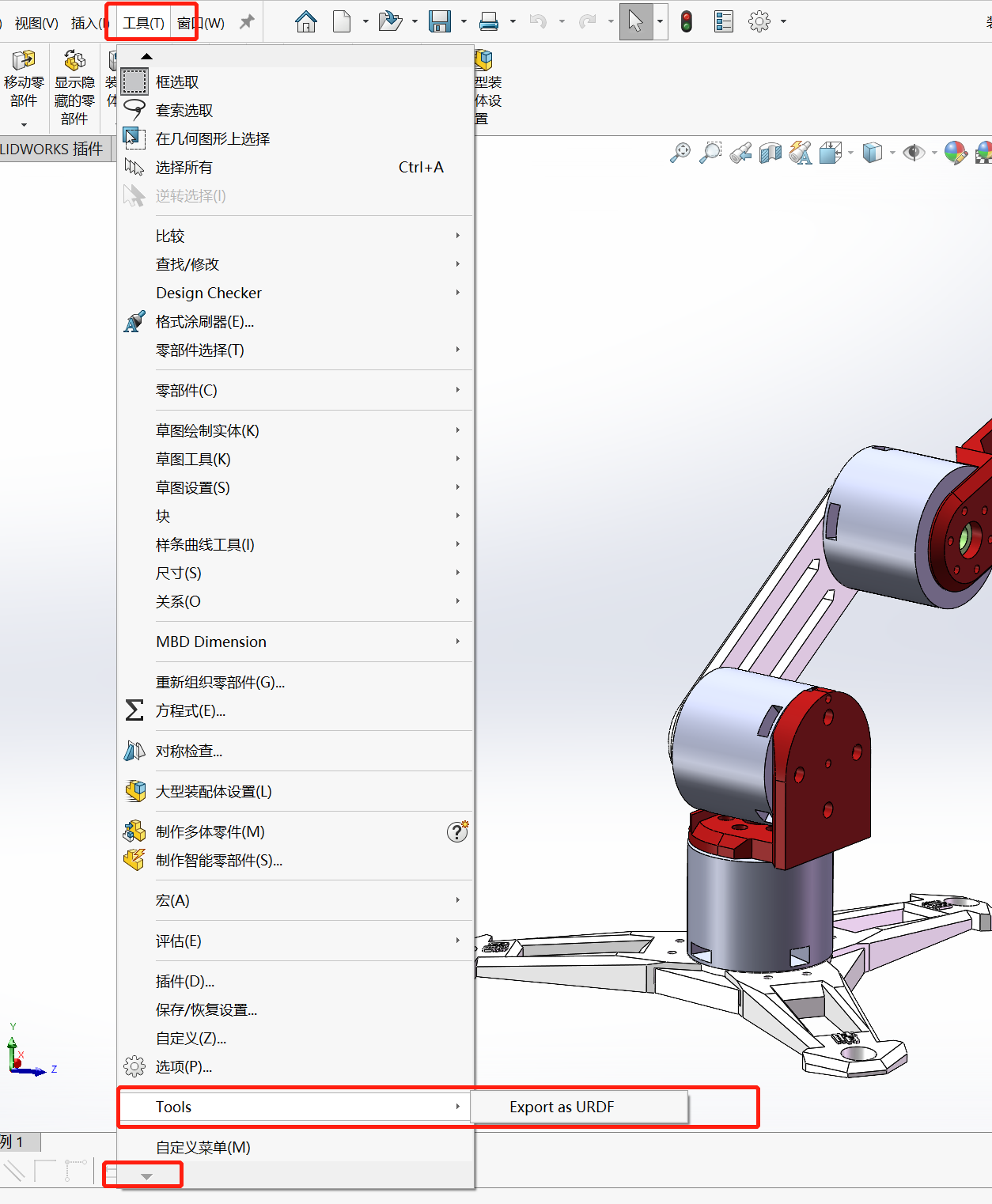

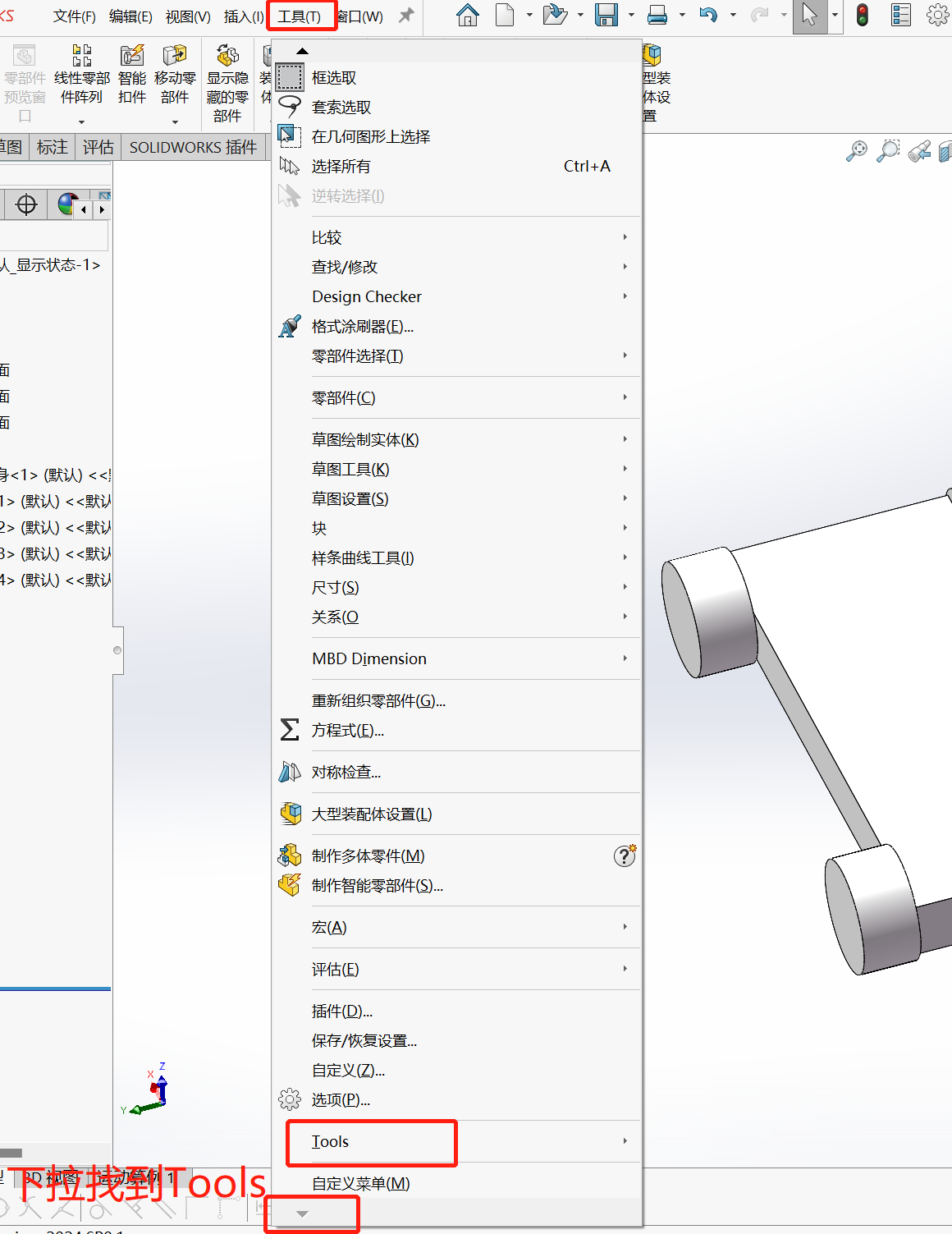

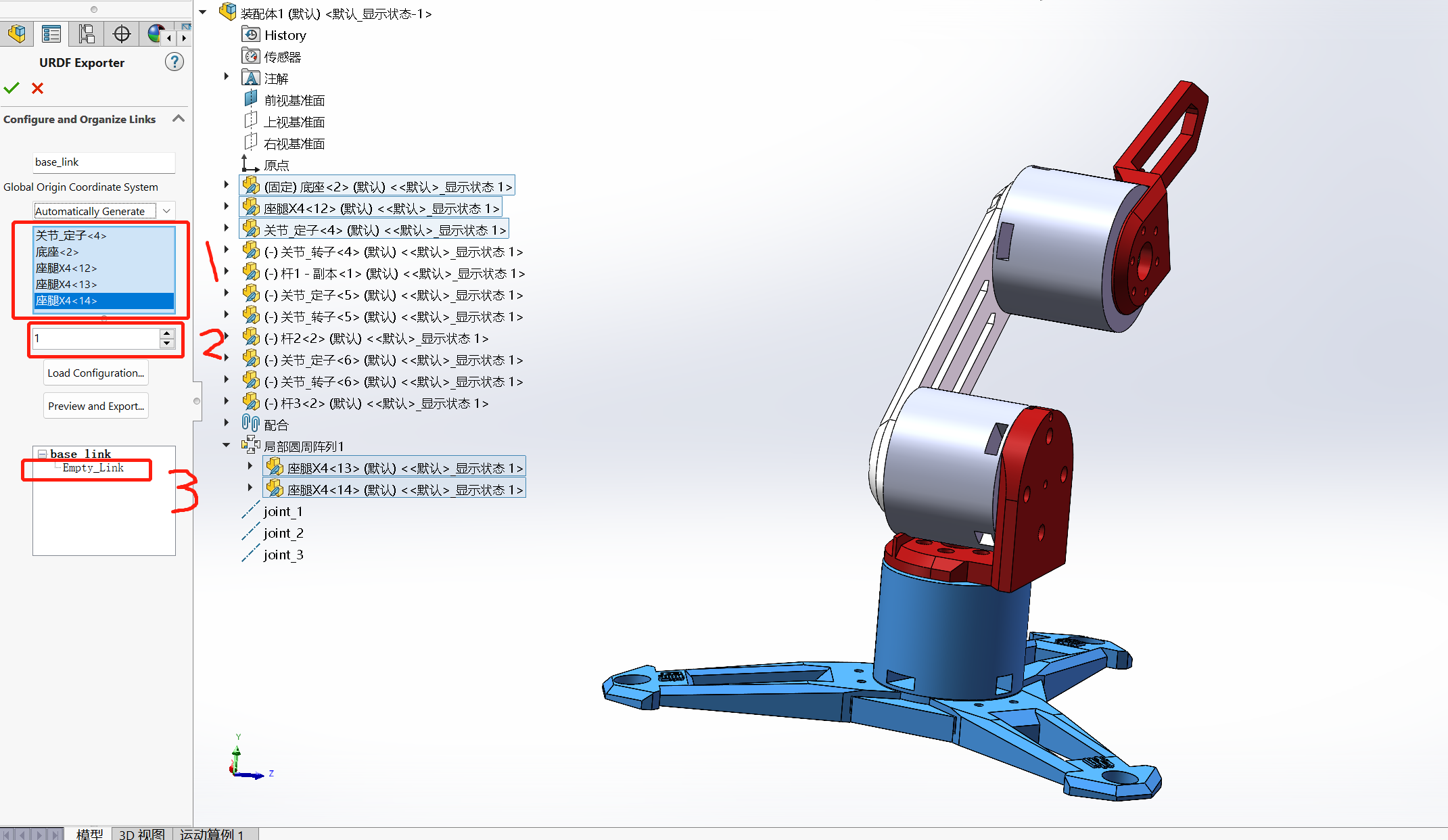

后在工具中下拉找到URDF的插件：

出现：      1：选择基线零件，也就是底座吧，把底座和第一个轴的电机选上

2：加1

3：点击新出来的Empty_Link

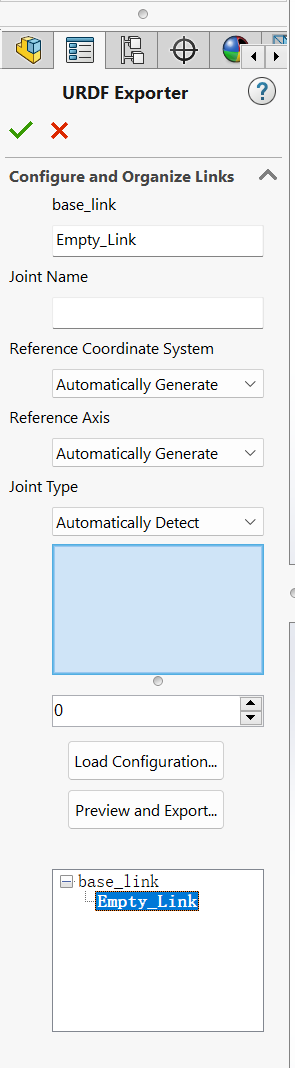

Empty_Link进来的界面是这样的：

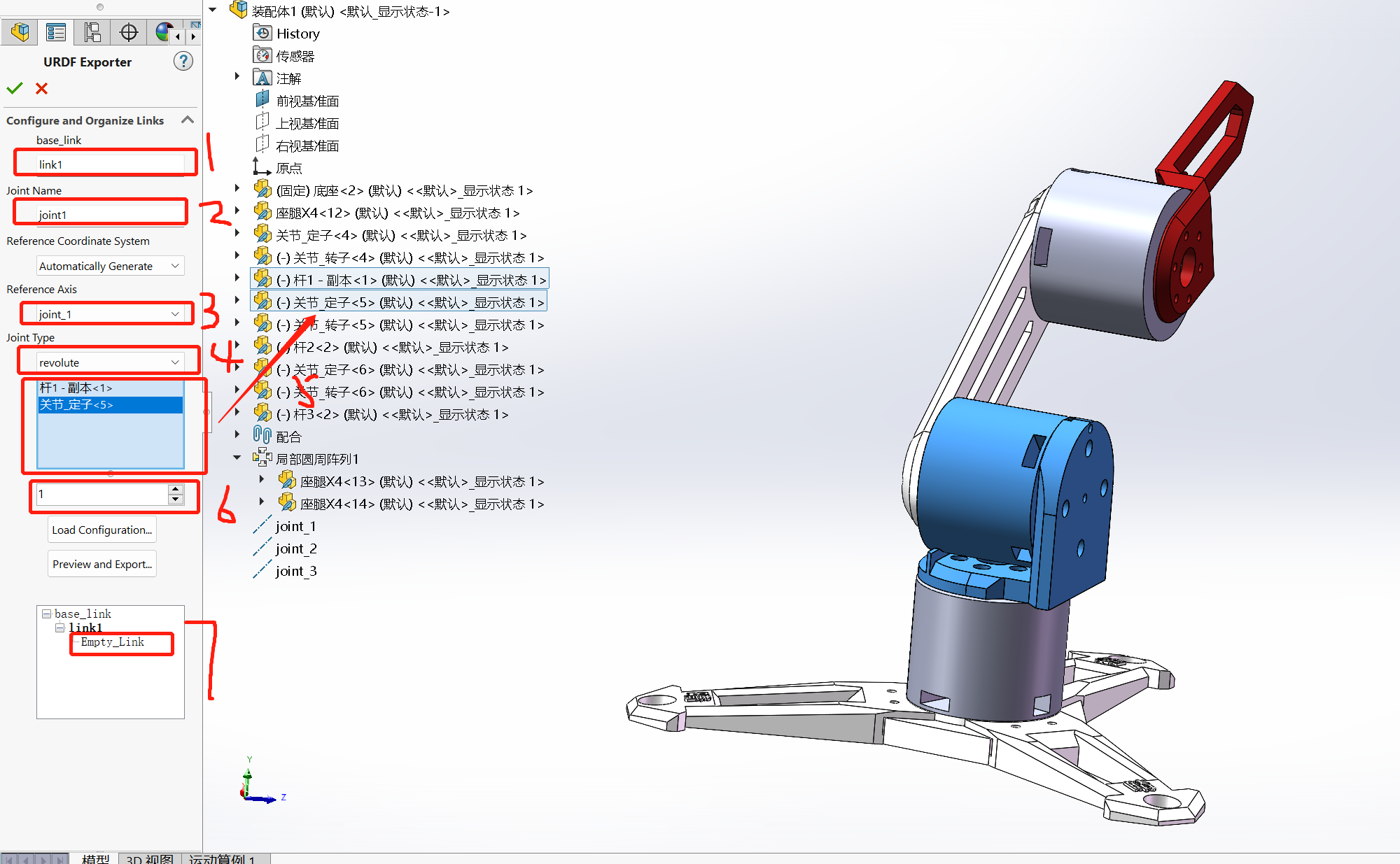

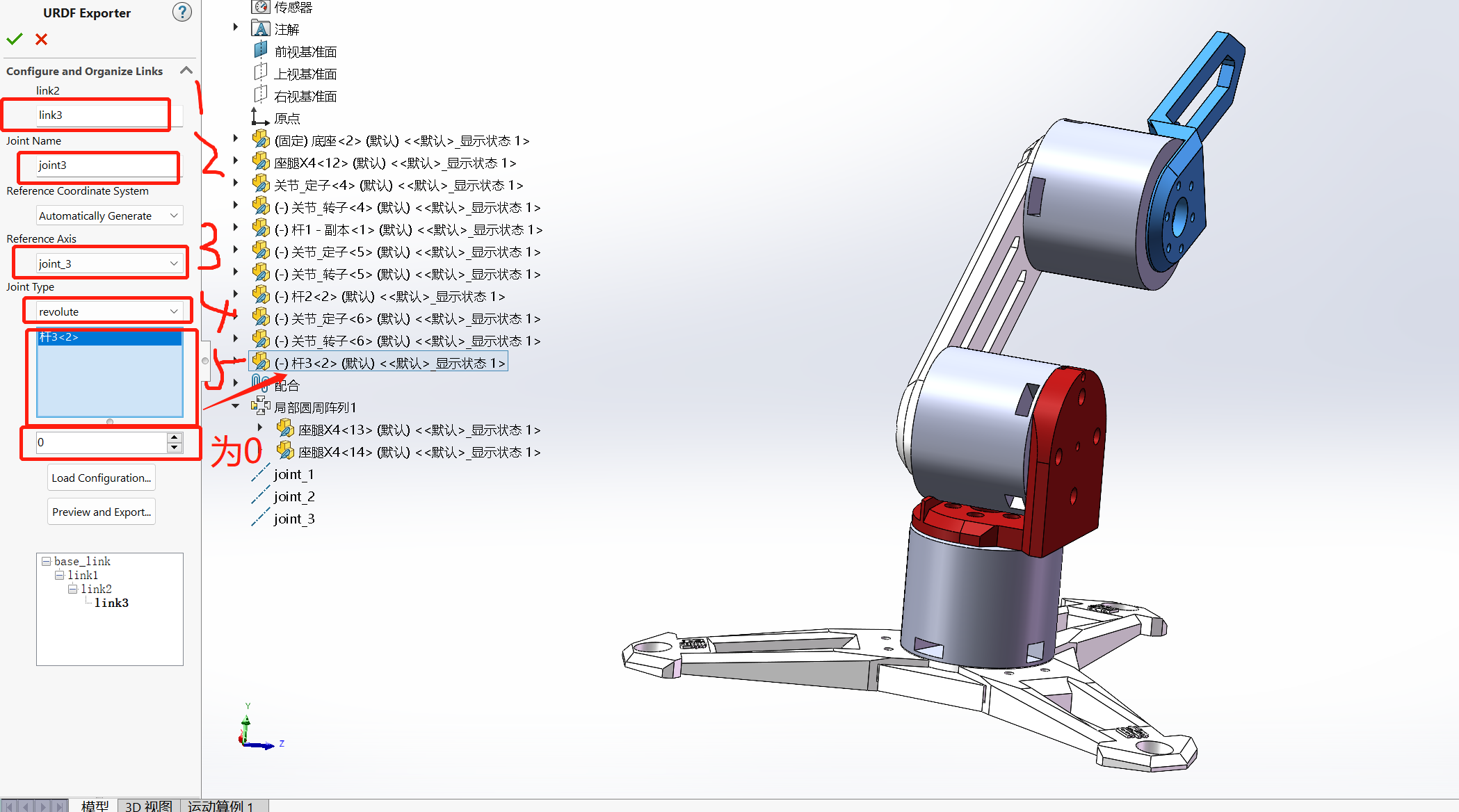

设置为如下：

1：改名link1

2：改名joint1

3：选基准轴jonit_1

4：改为revolute(为什么选这个，这个是什么意思，等我后面再看看)

5：选零件(也就是第一个电机直接控制的零件，大概是这个意思)

6：+1

7：点击新出来的Empty_Link

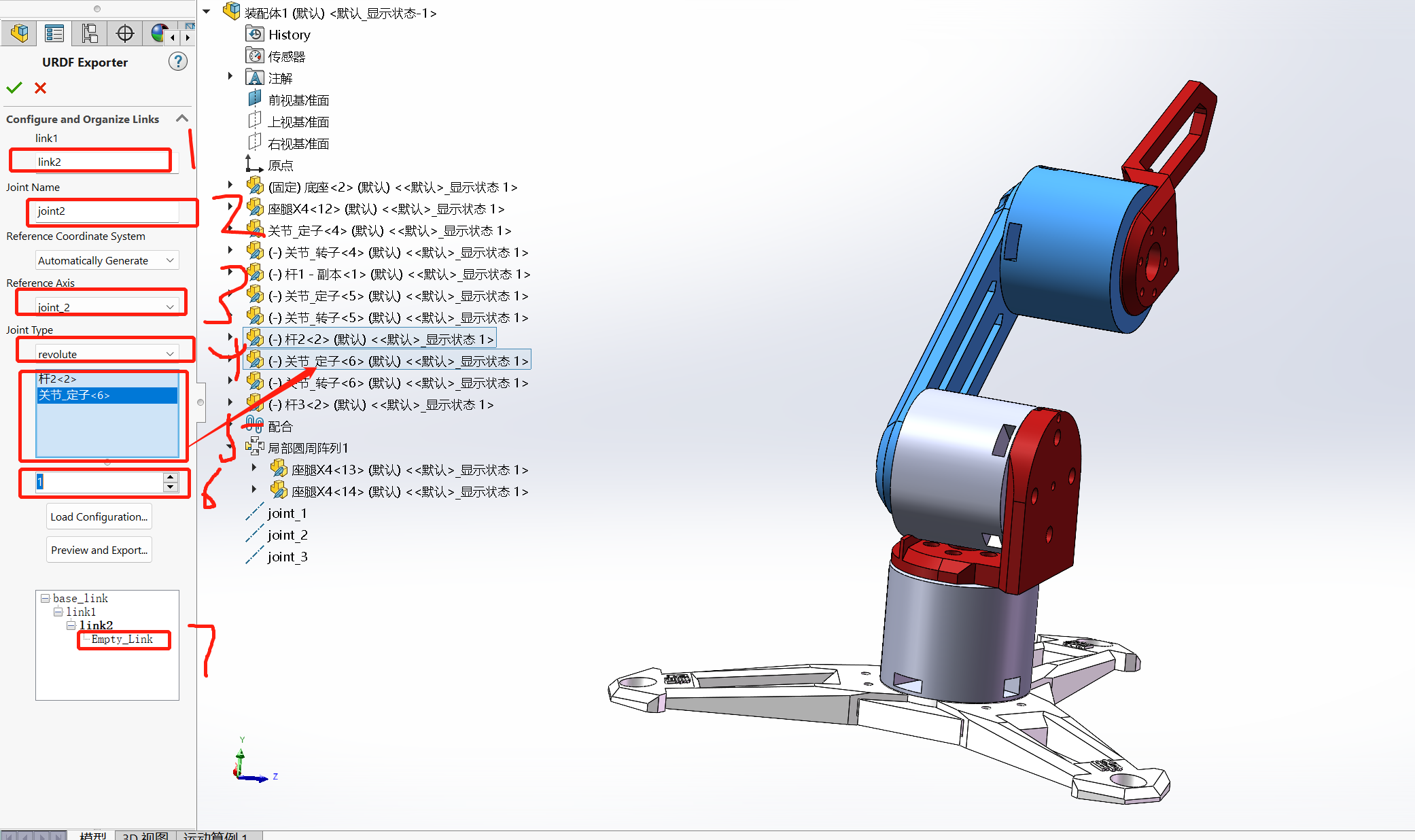

下一个是：

零件选择第二个轴的电机直接控制的

设置完后，点新出来的Empty_Link。

下一个：

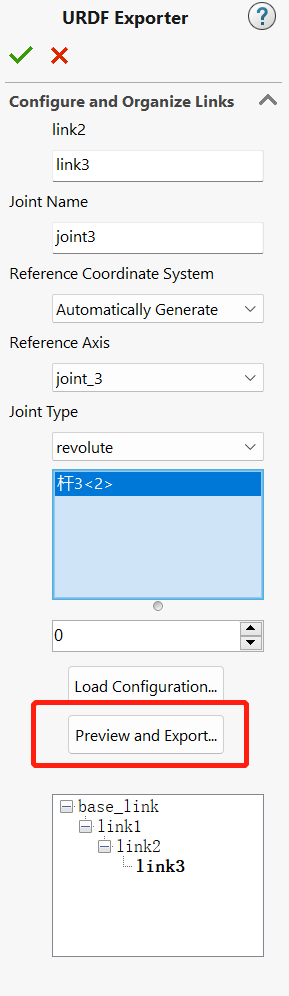

设置完了，看一下没问题后点击：

2.1.2 URDF转换

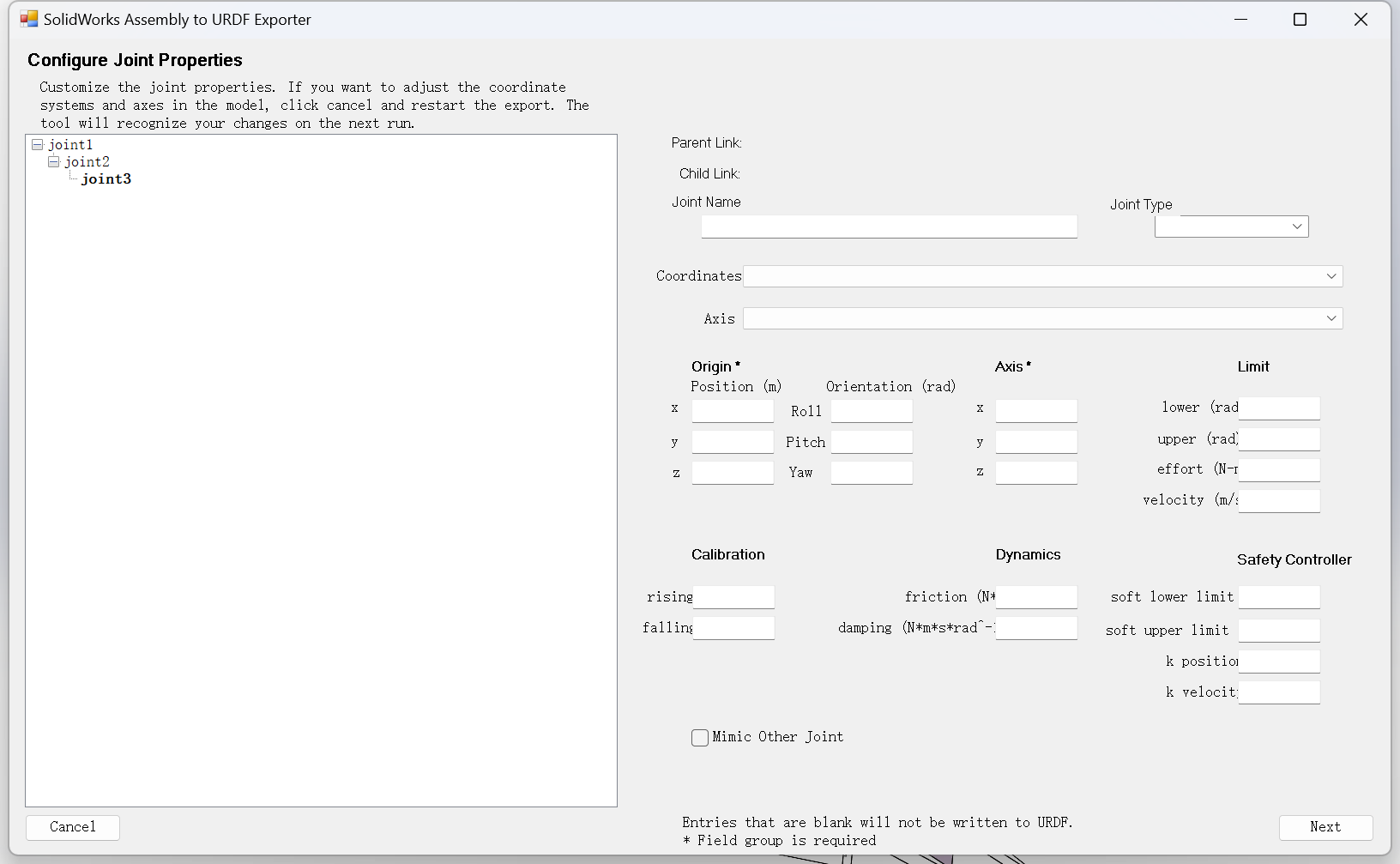

出现：

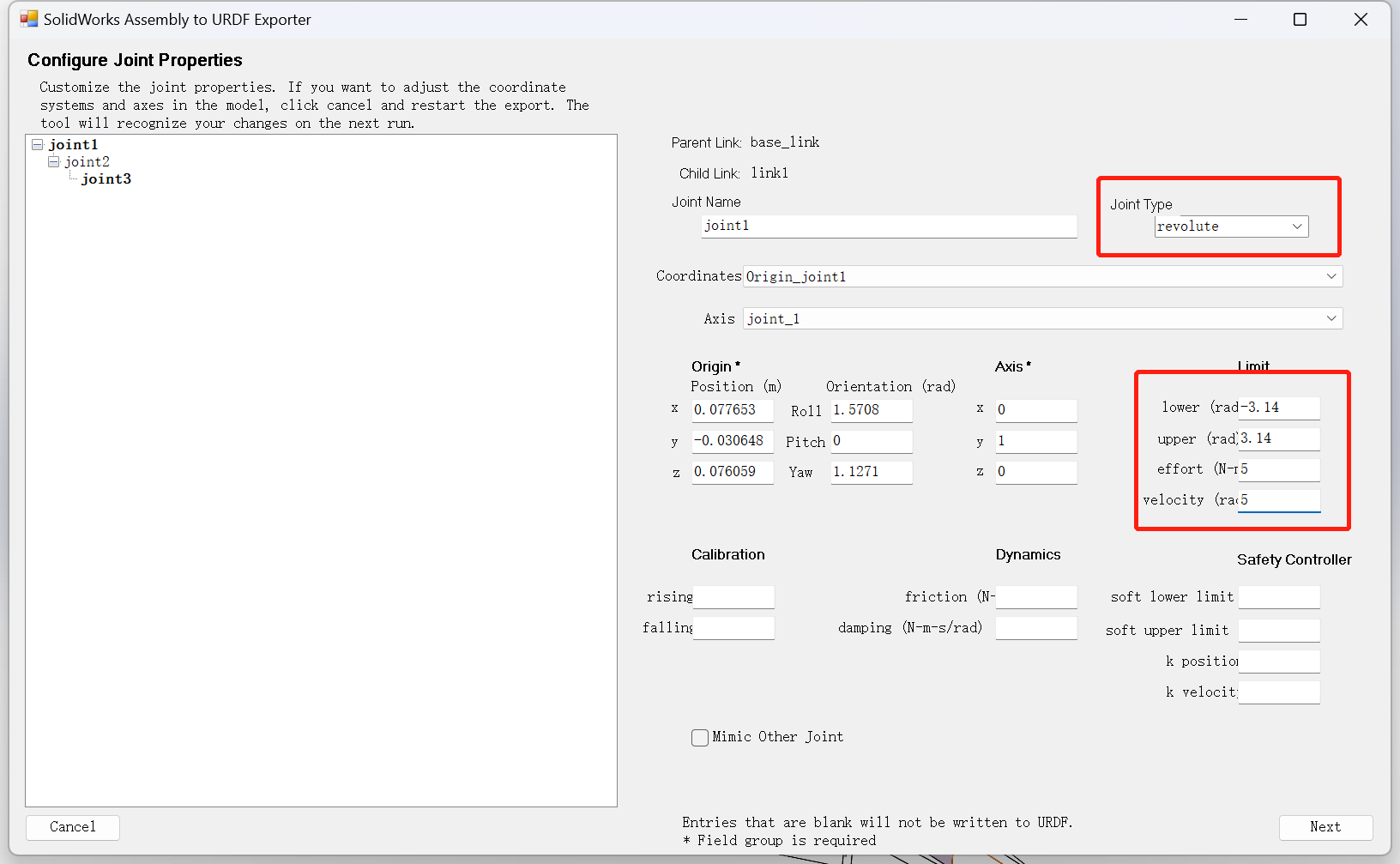

点击joint1:

将框选的jointType设置一下，好像是会重置，然后第二个框，就是你这个电机的最小弧度、最大弧度、力矩、速度，将3个joint都设置好后点右下角的Next：

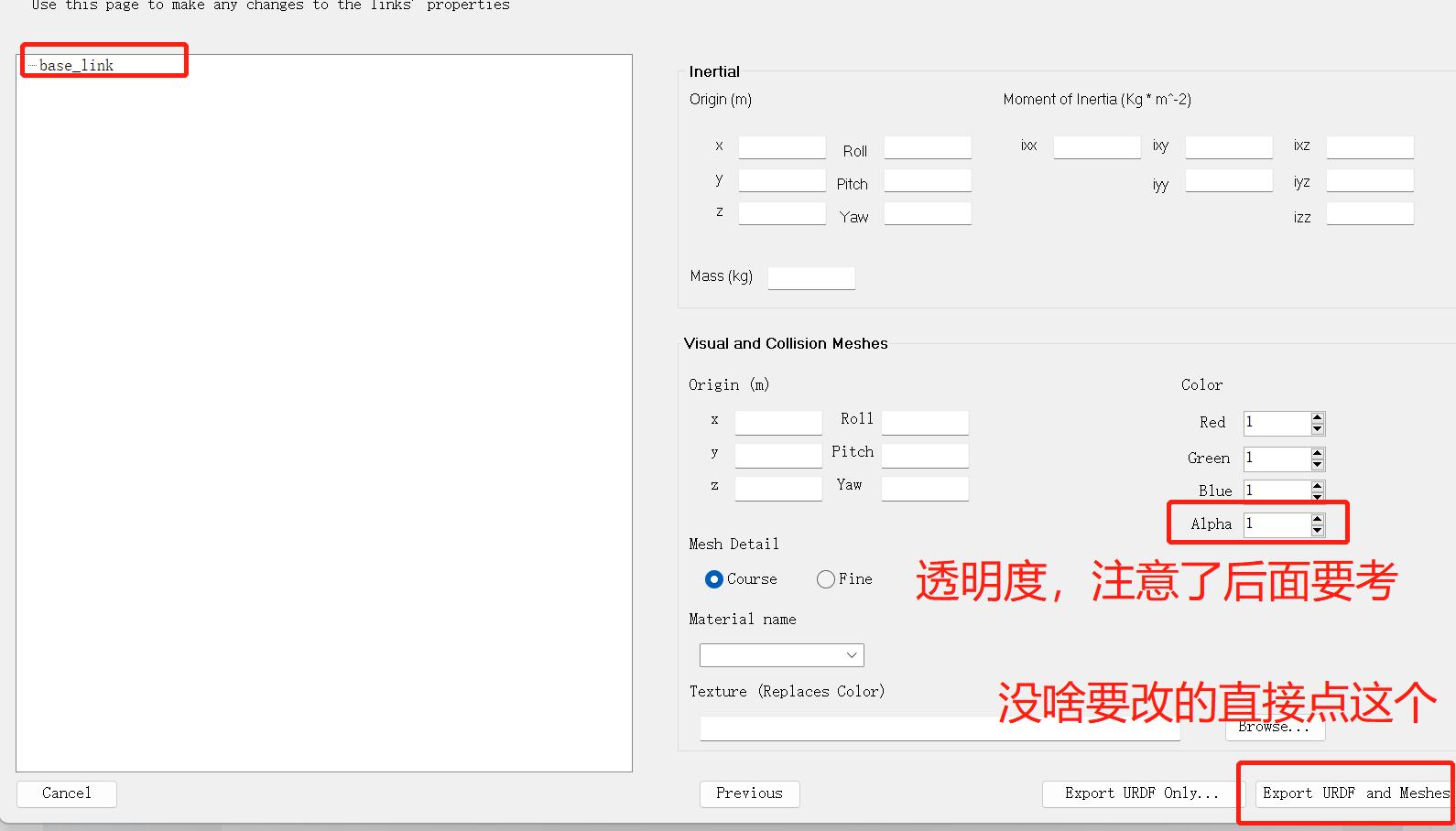

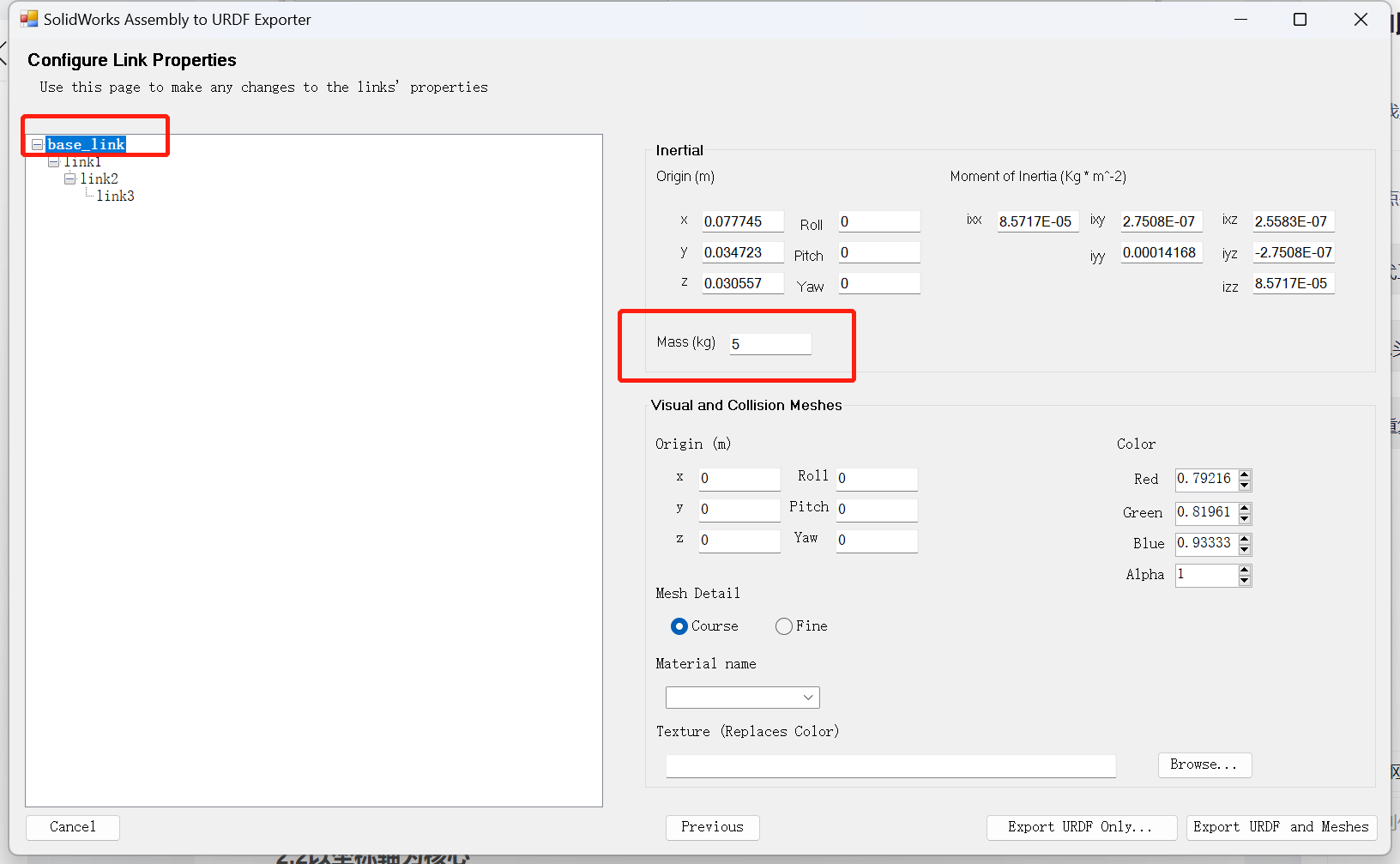

点击base_link设置Mass(kg)，设置底座的重量，设置大一点，为了防止在仿真中，电机给底座甩飞，剩下3个关节的重量可以根据实际设置，因为这里只是学怎么建立，就懒得搞了。设置好后点击右下角的Export URDF and Meshes

文件名一定要改，不然是其他的格式。学习的话就跟我改成一样的，因为后面要改代码，一样的话简单一点。

2.2以坐标轴为核心

跟着教程走了一遍感觉怪怪的，放到rviz2里显示也有问题，等后续再加上。

二、导入Linux并在rviz2里打开

1、 修改导出文件

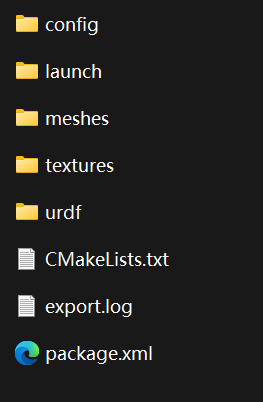

正常情况下是这些文件：

在我分享的里面只有

我把.....log和textures删了，.log是日志，textures是空的，都没用，就删了。

建立完成后，生成出来的是ros格式的，而我们要用的是ros2，所以要改

需要改的是CMakeLists.txt 、package.xml、launch文件夹下新建display.launch.py(这里是两个“.”)

如果保存名是armrobot的话就直接复制粘贴，啥也不用改

1、CMakeLists.txt

cmake_minimum_required(VERSION 3.8)
project(armrobot)

find_package(ament_cmake REQUIRED)

# 安装启动文件、配置文件、3D网格文件、URDF文件 到合适位置
install(
  DIRECTORY config launch meshes urdf
  DESTINATION share/${PROJECT_NAME}
)

ament_package()

这里面就是加了一个install

2、package.xml

<?xml version="1.0"?>
<?xml-model href="http://download.ros.org/schema/package_format3.xsd" schematypens="http://www.w3.org/2001/XMLSchema"?>
<package format="3">
  <name>armrobot</name>
  <version>1.0.0</version>
  <description>
    <p>URDF Description package for armrobot</p>
    <p>This package contains configuration data, 3D models and launch files for armrobot robot</p>
  </description>
  <author>TODO</author>
  <maintainer email="TODO@email.com">TODO</maintainer>
  <license>BSD</license>

  <buildtool_depend>ament_cmake</buildtool_depend>

  <depend>robot_state_publisher</depend>
  <depend>joint_state_publisher_gui</depend>
  <depend>rviz2</depend>
  <depend>ros2launch</depend>

  <export>
    <build_type>ament_cmake</build_type>
  </export>
</package>

加了些depend

3、display.launch.py

import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch_ros.actions import Node

def generate_launch_description():
    pkg_share = get_package_share_directory('armrobot') #获取包的路径

    urdf_path = os.path.join(pkg_share, 'urdf', 'armrobot.urdf')
    #定义urdf文件路径 包路径/urdf/armrobot.urdf
    with open(urdf_path, 'r') as f:
        robot_description = f.read()

    return LaunchDescription([
    	#启动节点: 关节状态发布器-gui版本
        Node(
            package='joint_state_publisher_gui',
            executable='joint_state_publisher_gui',
            name='joint_state_publisher_gui'
        ),
        #启动节点: 机器人状态发布器
        Node(
            package='robot_state_publisher',
            executable='robot_state_publisher',
            name='robot_state_publisher',
            parameters=[{
                'robot_description': robot_description
            }]
        ),
        #这个加不加无所谓，大概就是直接把map引到base_link，作用就是不用改Fixed Frame了，可以直接用map
        Node(
            package='tf2_ros',
            executable='static_transform_publisher',
            arguments=['0', '0', '0', '0', '0', '0', 'map', 'base_link']
        ),
        #启动节点: rviz2
        Node(
            package='rviz2',
            executable='rviz2',
            name='rviz2'
        )
    ])

ros一键启动是直接用launch，ros2要一键启动需要建立.py

2、新建包

进入Linux

打开终端后使用

mkdir ros_ws
cd ros_ws

新建文件夹并进入，后：

ros2 pkg create armrobot --build-type ament_cmake

创建一个以C++为核心的，名叫armrobot的ros2包

2、导入URDF

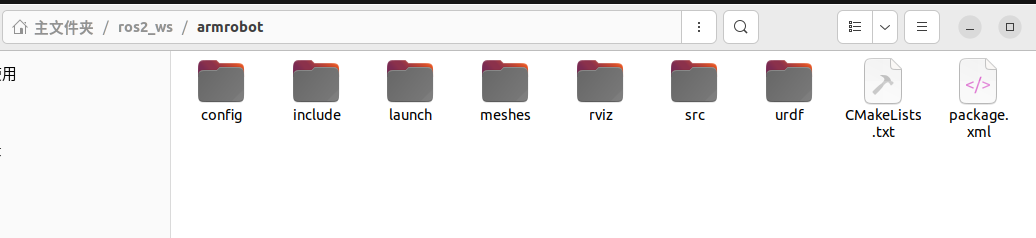

在这个路径下，将Windows导出的URDF包中的

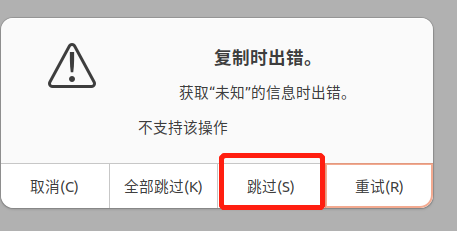

这一坨全部复制进去，我的环境是VMware，直接Ctrl+C、Ctrl+V，会出现：

直接点跳过，会出现两次，都跳过，貌似是Windows与Linux的环境冲突？跳过对后续操作没有任何影响。

3、构建并运行

首先安装依赖

sudo apt update
sudo apt install ros-humble-robot-state-publisher
sudo apt install ros-humble-joint-state-publisher
sudo apt install ros-humble-joint-state-publisher-gui

新开一个终端，使用：

cd ros2_ws
colcon build
source install/setup.bash
ros2 launch armrobot display.launch.py

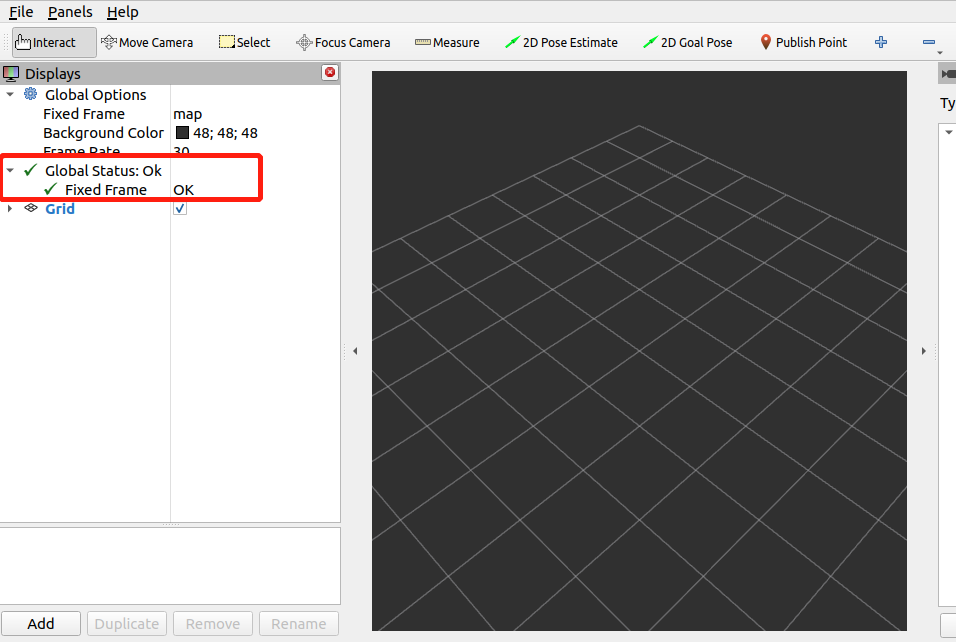

即可打开rviz2

有些人这里可能是报错的，我没有是因为我在CMakeList.txt里加了

Node(
            package='tf2_ros',
            executable='static_transform_publisher',
            arguments=['0', '0', '0', '0', '0', '0', 'map', 'base_link']
        ),

加不加无所谓，没有任何区别(不显示跟这里没关系)

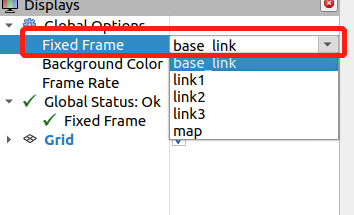

1.改Fixed Frame 为 base_link

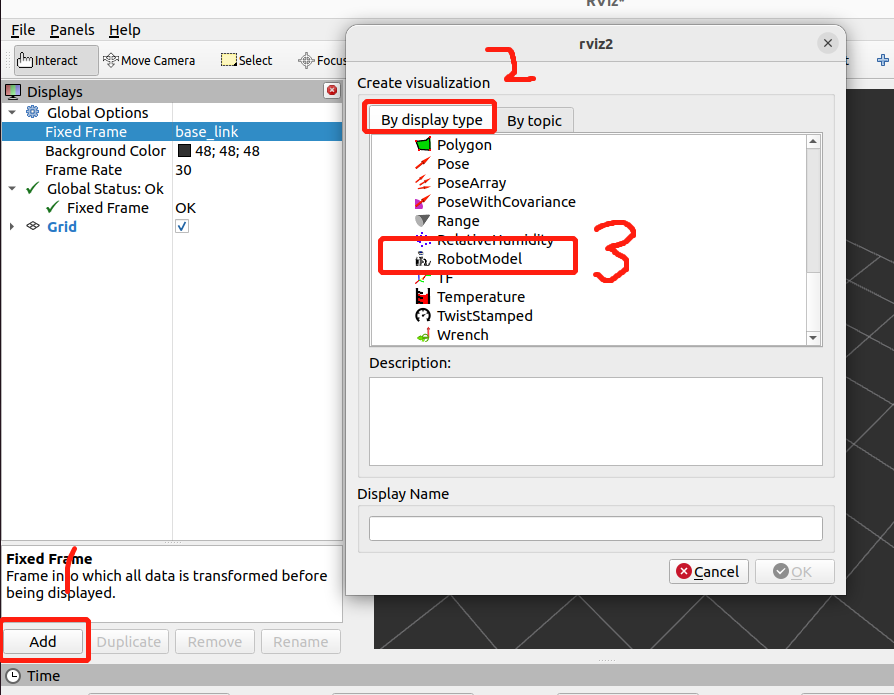

2.Add RobotModel

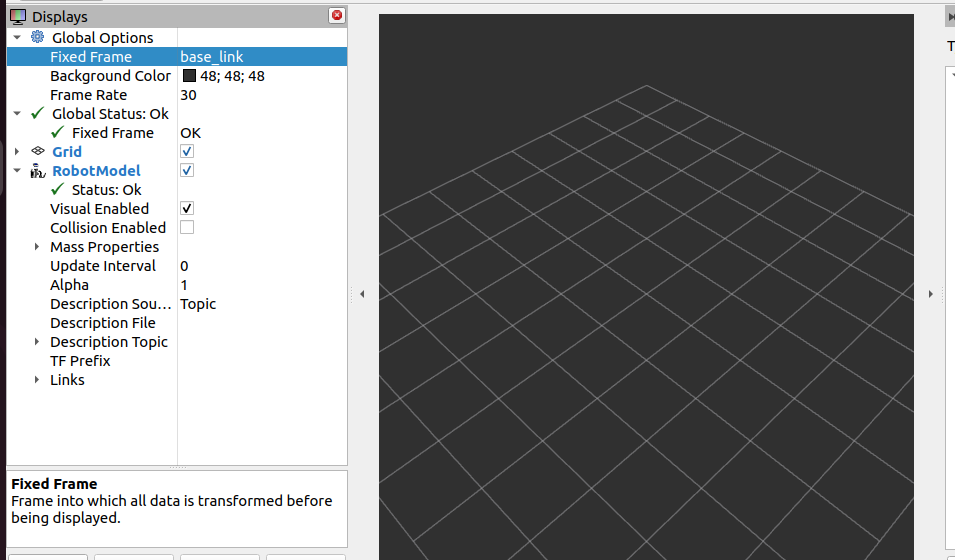

新建后是这样的

啥也没有，最最最最最最最最最最最最最最最最重要的来了

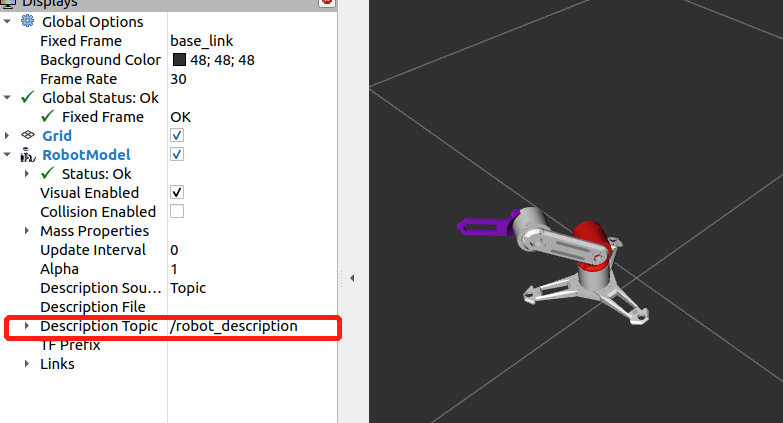

框选的Topic要选择如图所示的，选好后再点一下空白处，就显示出来了，刚开始比较小，放大就显示了

三、不显示问题集合

整个流程是sw导出urdf，Linux新建包，把URDF复制进去，然后装依赖，再构建运行，打开rviz2后改Fixed Frame、加RobotModel、设置xxx Topic 为/robot_descirption

我就是“设置xxx Topic 为/robot_descirption”这一步一直没设置，然后模型显示不出来，但是TF又可以显示，然后就狂问AI，AI给我的解决办法是

(db:豆包、dp:deepseek、gpt:chatgpt)

1.db,dp,gpt：构建的模型太大/小了，你放大或者缩小后就有了，或者是你视角有问题，构建的urdf可能出现在犄角旮旯里，自测：纯神经病，0关系。

2.三兄弟:你的Fixed Frame没有改成base_name，可能有用吧。

3.db大将军:是你的颜色设置了255，rviz2显示不了255的颜色。(颜色这个没测试过)。你透明度是不是搞的0，应该设置为1(也是神经病，没改过，怎么可能默认是0啊)

4.三兄弟:路径问题，改xxx.urdf文件

<mesh
          filename="package://armrobot/meshes/link3.STL" />

试试绝对路径用File:///(大致长这样)。(不可能，因为urdf是生成的文件，基本没问题，可以在.py里加print看路径有没有找到)

5.用ros2 node list

ros2 topic list 等命令看节点、话题(基本都是没问题的)

---

总结

最近一年天天熬夜，记忆下降很严重，不记录我可能第二天就忘了，所以速成出来记录一下，所以肯定有很多问题，各位看到哪里有问题直接私信我或者评论区留言。

看了很多教程，好像都没有说要设置Description Topic，所以就一直搞不出来，他们都是导入进去然后改Fixed Frame，再Add RobotModel，就显示了，卡了我两天，太折磨了，希望这个能对各位有所帮助。

本来想着构建等操作直接放个链接，但是一篇全是链接的文章实在是看不下去，所以全部手搓了一下。

参考文献

小车构建

机械臂基准轴构建

机械臂坐标轴构建

真神(解决问题的关键)：看这篇文章的时候瞥了一眼

感觉这个robot_description在哪见过，然后在Topic里加了它，就显示了！太神了！
