永磁同步电机无模型自适应控制（MFAC）转速 + 电流 PID 双闭环控制仿真研究

摘要

针对永磁同步电机（PMSM）传统矢量控制中转速环依赖精确数学模型、参数摄动与负载扰动适应性差的问题，本文提出一种MFAC 无模型自适应转速外环 + PI 电流内环的双闭环控制策略。转速环采用无模型自适应控制（MFAC），仅依托系统输入输出数据，通过伪偏导数（PDD）在线估计器实时辨识系统动态特性，无需电机精确模型即可动态优化控制量，显著提升系统抗参数摄动与负载扰动能力；电流环采用 PI 控制器配合前馈解耦环节，实现 d、q 轴电流独立精准控制，消除交叉耦合影响。通过 MATLAB/Simulink 搭建仿真模型，设置转速跟踪、参数摄动、突加负载等工况开展对比实验，结果表明，所提策略较传统 PID 双闭环控制，转速响应更快、超调更小，在参数变化与负载扰动下鲁棒性更强，控制精度与动态性能更优。

关键词

永磁同步电机；无模型自适应控制（MFAC）；伪偏导数；双闭环控制；前馈解耦；鲁棒性

一、引言

永磁同步电机凭借效率高、功率密度大、调速性能优等优势，在新能源汽车、工业伺服、航空航天等领域广泛应用。矢量控制作为其主流控制方案，采用转速外环、电流内环的双闭环结构，传统控制中内外环多采用固定参数 PID 控制器，虽结构简单、易实现，但存在明显局限：转速环被控对象具有强非线性、强耦合与时变性，固定 PID 参数难以适配全工况动态需求；电机运行中参数摄动、外部负载突变等不确定性易导致控制性能恶化，出现转速波动大、响应滞后、稳态误差高等问题。

无模型自适应控制（MFAC）作为数据驱动控制方法，核心突破在于不依赖被控对象精确数学模型，仅通过在线输入输出数据即可实时辨识系统动态特性并自适应调整控制律，完美适配永磁同步电机模型复杂、不确定性强的控制场景。金尚泰等针对非线性大滞后系统改进 MFAC 算法，优化伪偏导数估计与控制律结构，提升系统扰动抑制能力；王栋梁将 MFAC 与无速度传感器技术结合，实现永磁同步电机无传感器高精度调速；吴新兵将 MFAC 应用于车用永磁同步电机矢量控制，验证其在复杂工况下的强鲁棒性。

基于现有研究，本文构建MFAC 转速外环 + PI 电流内环双闭环控制系统，电流环保留 PI 控制与前馈解耦保障快速响应与解耦精度，转速环以 MFAC 替代传统 PID，依托数据驱动实现自适应优化控制。通过仿真对比验证所提策略的动态性能、稳态精度与鲁棒性，为永磁同步电机高性能控制提供可行方案。

二、永磁同步电机矢量控制基础

2.1 电机数学模型与矢量控制原理

永磁同步电机在 d-q 同步旋转坐标系下的数学模型核心包含电压方程、磁链方程与运动方程。电压方程体现 d、q 轴电压与电流、转速的耦合关系，d 轴电压受 q 轴电流耦合影响，q 轴电压包含 d 轴电流耦合项与反电动势项；磁链方程中，d、q 轴磁链分别由定子电流与永磁体磁链耦合构成；运动方程反映电磁转矩、负载转矩与转速的动态关联。

矢量控制核心是 **“直流化” 控制 **：通过 Clark 变换将三相静止坐标系电流转换为 α-β 静止坐标系，再经 Park 变换转换为 d-q 同步旋转坐标系，将定子电流解耦为d 轴励磁电流 Id与q 轴转矩电流 Iq，借鉴直流电机控制思路，实现转矩与磁通的独立控制，通常采用 Id=0 控制策略简化控制逻辑、提升转矩控制精度。

2.2 传统双闭环控制结构

传统永磁同步电机双闭环矢量控制采用转速外环 + 电流内环级联结构。转速环采集实际转速与给定转速作差，经 PID 控制器输出 q 轴电流给定值 Iq*；电流环分别对 d、q 轴电流闭环控制，采集实际 Id、Iq 与给定值作差，经 PI 控制器输出 d、q 轴电压给定值 Ud*、Uq*，再经 Park 逆变换与 SVPWM 模块生成逆变器驱动信号。

该结构中，电流环响应速度要求高，PI 控制器可实现快速无静差跟踪；但转速环受电机非线性、参数时变与负载扰动影响大，固定 PID 参数难以适配全工况，存在动态响应慢、抗扰能力弱等缺陷。

2.3 电流环前馈解耦原理

d-q 坐标系下电机电压方程存在交叉耦合项（ωeLqIq、ωeLdId）与反电动势项（ωeψf），随转速升高耦合效应加剧，导致 d、q 轴电流相互干扰，电流环动态性能下降。前馈解耦通过在 PI 控制器输出端叠加补偿项，主动抵消耦合与反电动势影响：d 轴电压补偿 ωeLqIq 项，q 轴电压补偿 ωe (LdId+ψf) 项，实现 d、q 轴电流完全解耦，保障电流环独立、快速、精准控制。

三、MFAC 无模型自适应控制原理

3.1 MFAC 核心思想与动态线性化

MFAC 以 ** 紧格式动态线性化（CFDL）为基础，将复杂非线性系统转化为等效线性数据模型，无需系统先验模型信息，仅依赖实时输入输出数据。针对离散时间非线性系统，引入伪偏导数（PDD/PPD）** 时变参数，将系统动态特性等价描述为：输出增量等于伪偏导数与控制输入增量的乘积。伪偏导数是表征系统动态增益的虚拟时变参数，可通过在线数据实时估计，反映系统当前动态特性。

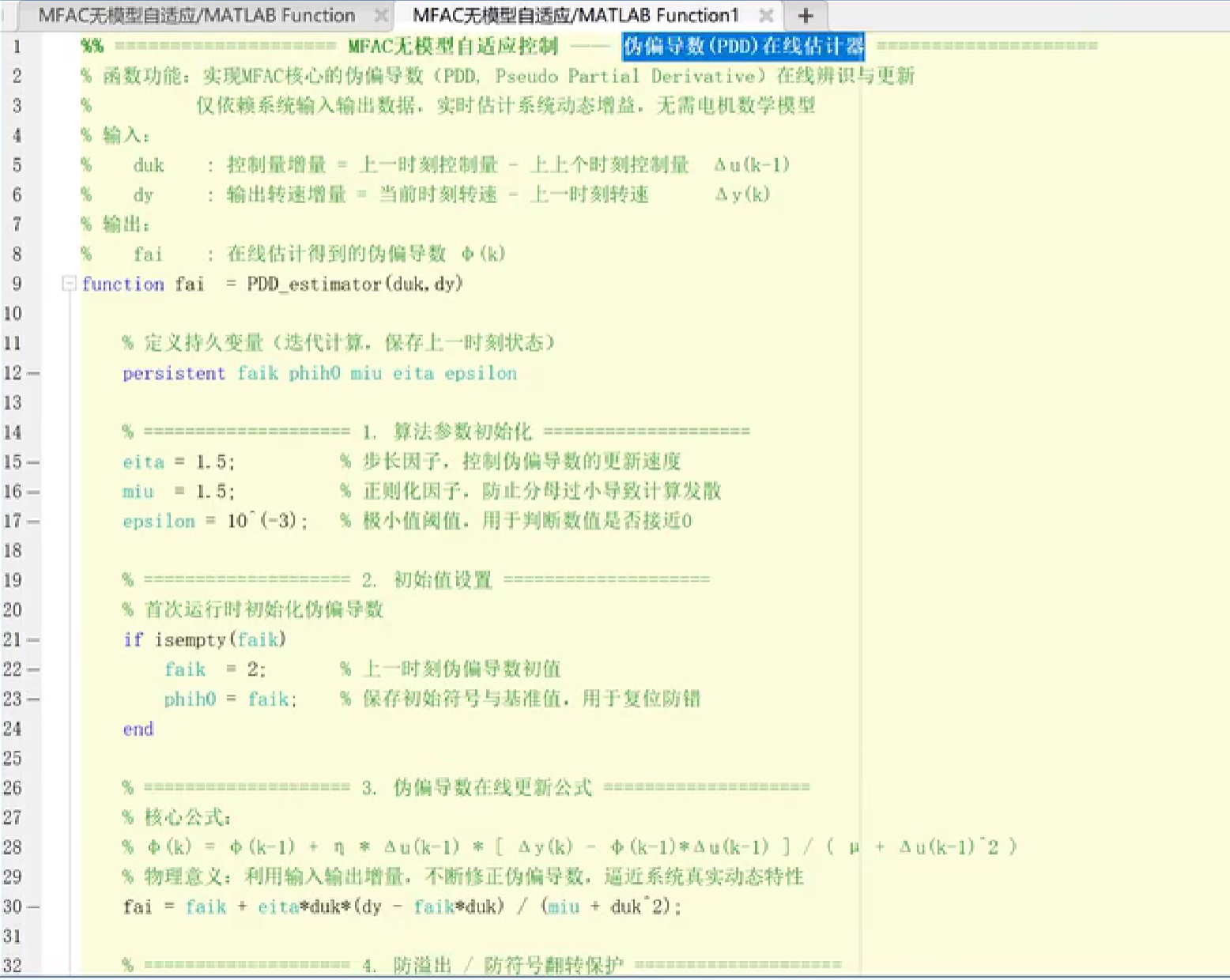

3.2 伪偏导数在线估计

伪偏导数估计是 MFAC 核心，采用自适应迭代估计算法：基于系统前一时刻输入输出数据、当前时刻测量数据，结合遗忘因子实时修正伪偏导数估计值，确保其精准跟踪系统动态变化。为避免估计值发散或异常，设置重置机制：当伪偏导数幅值过小或符号偏离初始值时，自动重置为初始值，保障估计稳定性。金尚泰针对大滞后系统改进估计算法，优化遗忘因子与误差权重，提升伪偏导数估计精度与扰动抑制能力。

3.3 无模型自适应控制律设计

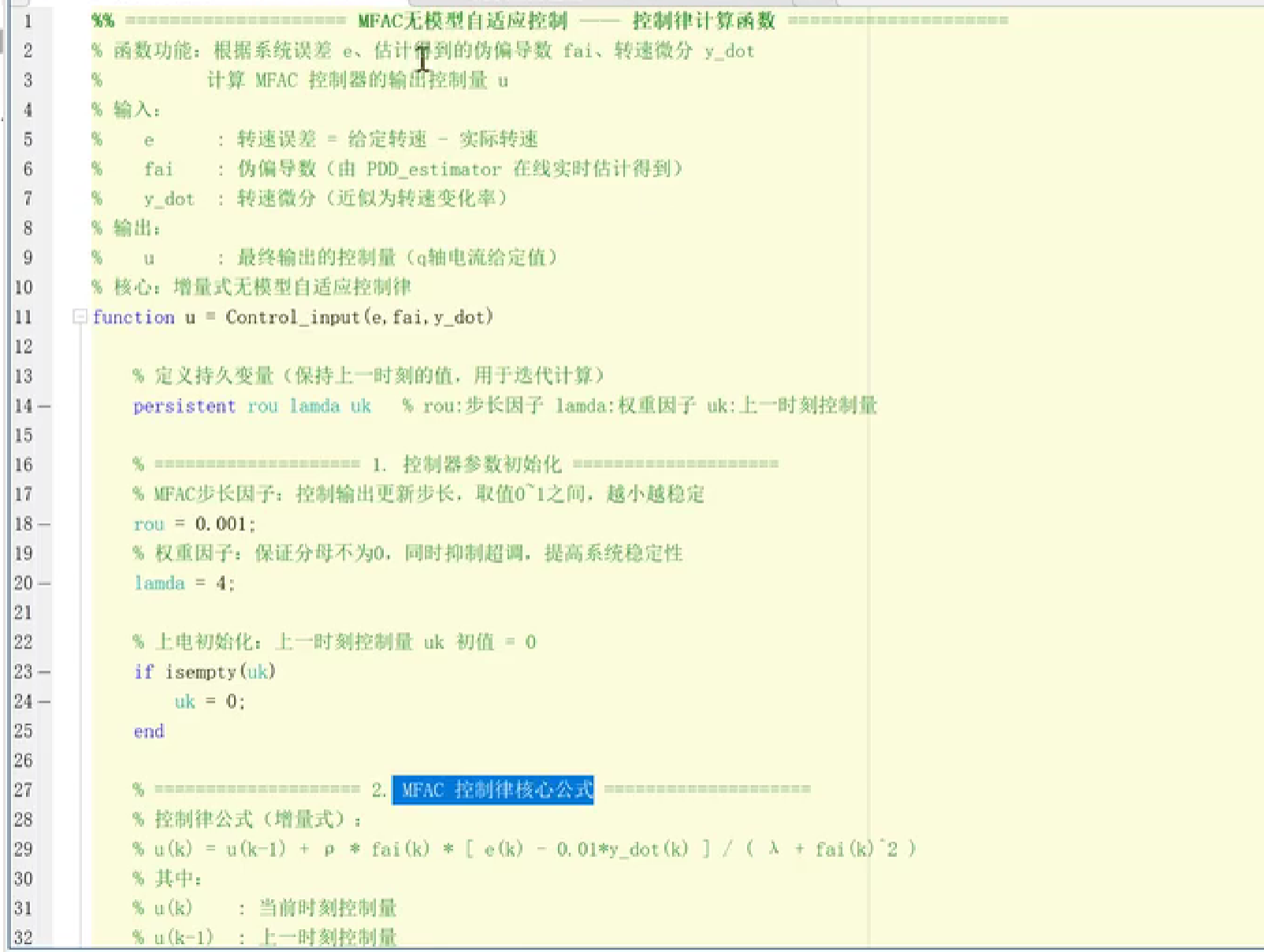

基于伪偏导数估计值，设计MFAC 控制律：以跟踪误差最小化为目标，结合系统输入输出约束，推导控制量更新公式。控制量由前一时刻控制量与增量项组成，增量项与伪偏导数、转速跟踪误差正相关，可根据误差与系统动态实时调整控制量大小，实现转速快速跟踪与动态优化。相比传统 PID，MFAC 控制律无需依赖模型参数，具备全工况自适应能力，可有效抑制参数摄动与负载扰动影响。

四、MFAC-PI 双闭环控制系统设计

4.1 整体控制结构

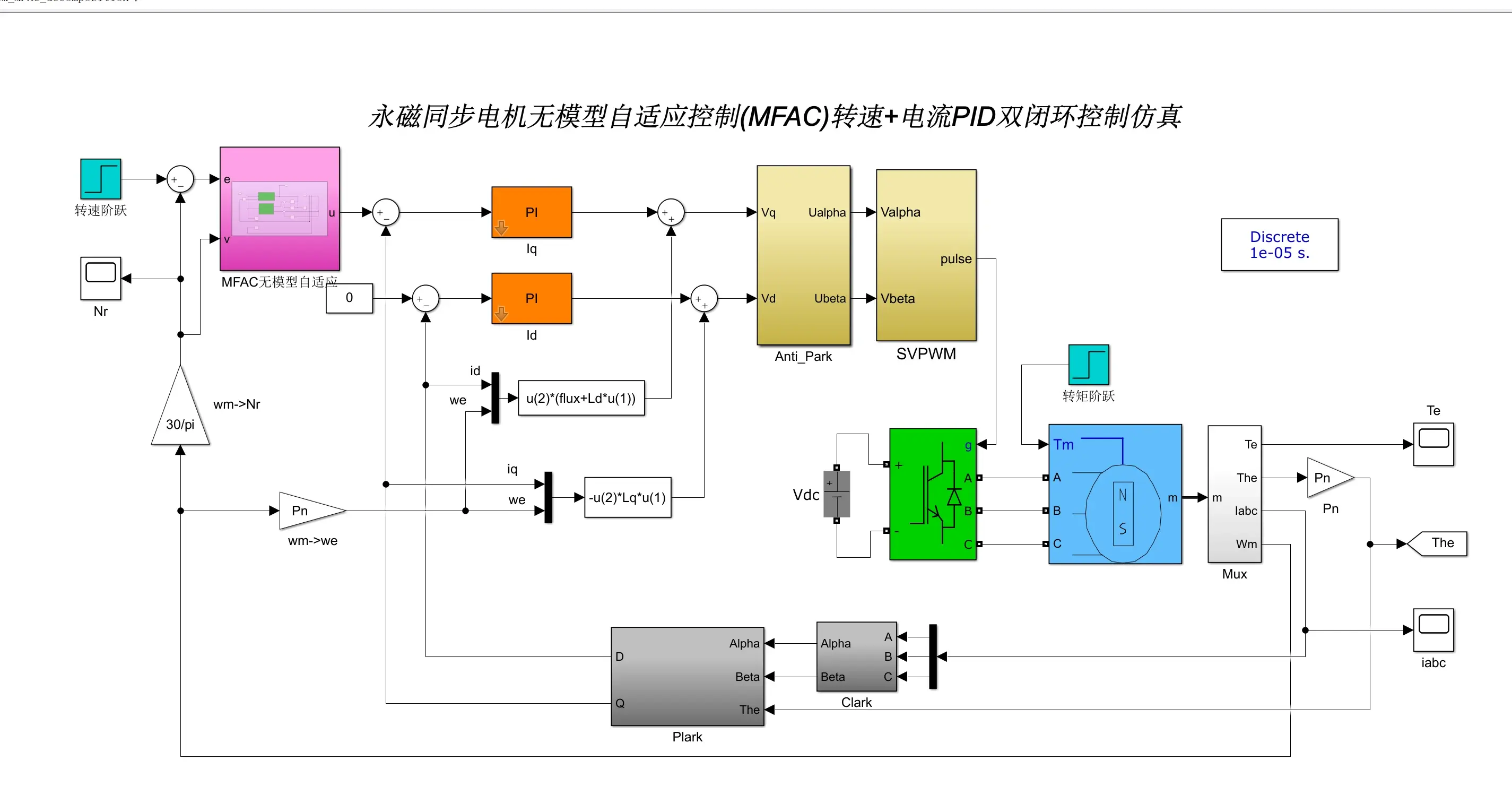

本文设计MFAC 转速外环 + PI 电流内环双闭环控制系统，结构如图 1 所示。转速环：给定转速 n与实际转速 n 作差，经 MFAC 控制器输出 q 轴电流给定值 Iq，d 轴电流给定值 Id设为 0。电流环：d、q 轴电流分别采用 PI 控制器，结合前馈解耦环节生成电压给定值 Ud、Uq*，经坐标变换与 SVPWM 驱动逆变器，控制永磁同步电机运行。

4.2 转速环 MFAC 控制器设计

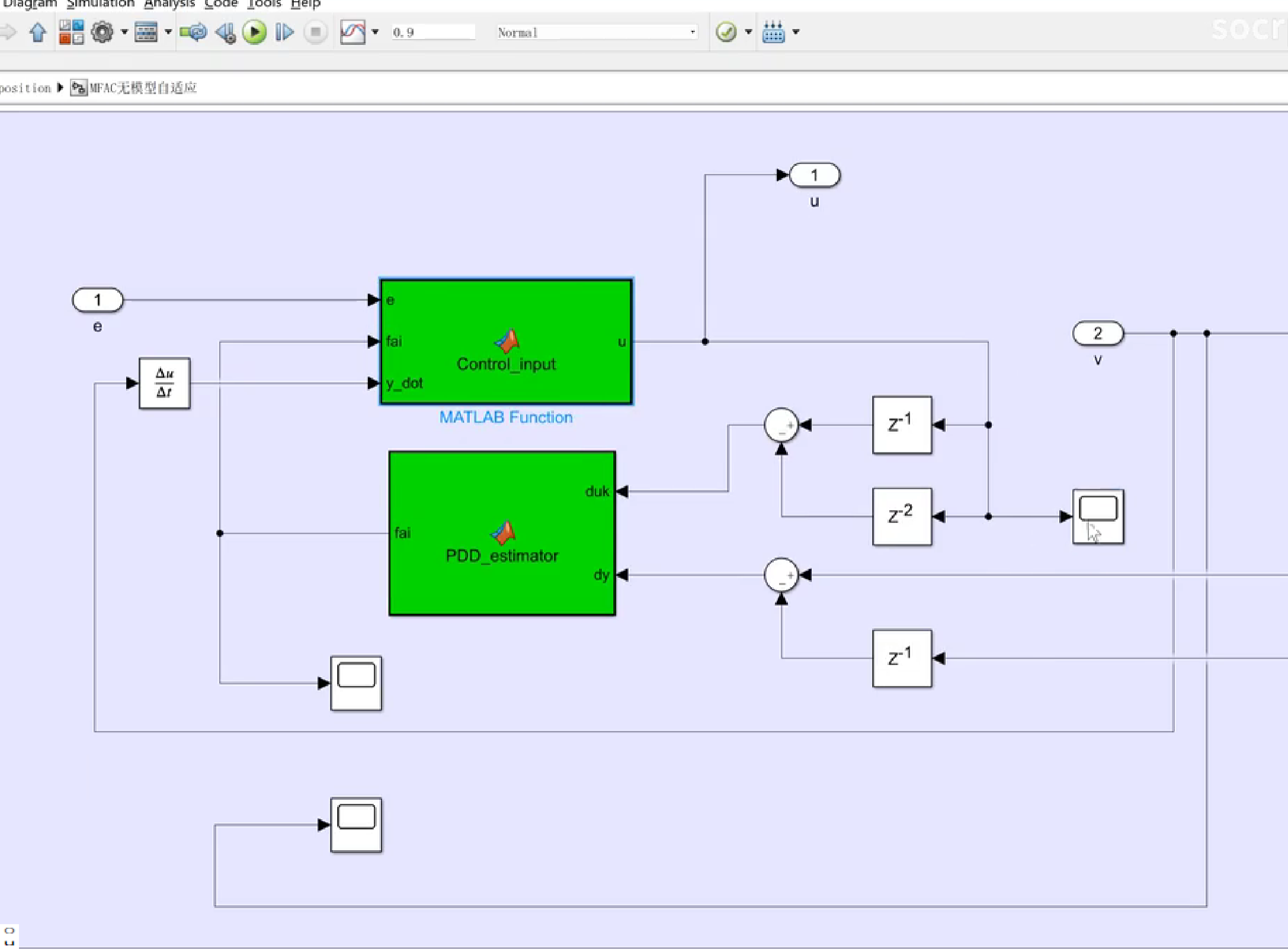

以永磁同步电机转速为输出、q 轴电流给定为输入，构建单输入单输出 MFAC 控制系统。采用紧格式动态线性化模型，设计伪偏导数在线估计器与 MFAC 控制律：

1. 伪偏导数估计：实时采集转速与电流数据，通过自适应迭代算法更新伪偏导数，加入重置机制保障稳定性；
2. 控制律计算：依据转速跟踪误差与伪偏导数估计值，生成 q 轴电流给定增量，叠加前一时刻给定值得到当前 Iq*；
3. 参数整定：设置步长因子、权重因子、遗忘因子等参数，平衡响应速度与稳定性。

4.3 电流环 PI 控制器与前馈解耦设计

电流环保留传统 PI 控制与前馈解耦，保障快速响应与解耦精度：

1. PI 控制器：针对 d、q 轴电流一阶惯性特性，设计 PI 控制器，实现电流快速无静差跟踪，参数整定兼顾响应速度与抗扰能力；
2. 前馈解耦：实时采集电机电角速度，计算 d、q 轴耦合补偿电压，叠加至 PI 控制器输出端，彻底消除交叉耦合与反电动势影响。

五、仿真模型搭建与实验设计

5.1 仿真模型搭建

基于 MATLAB/Simulink 搭建仿真模型，包含永磁同步电机本体模块、坐标变换模块、MFAC 转速控制器模块、PI 电流控制器模块、前馈解耦模块、SVPWM 模块与逆变器模块。电机参数设置为：额定功率、额定转速、相电阻、d/q 轴电感、永磁体磁链、转动惯量等，匹配工业伺服电机典型参数。

5.2 仿真工况设计

设置三类工况，对比MFAC-PI 双闭环与传统 PID-PI 双闭环控制性能：

1. 转速跟踪性能：给定阶跃转速指令（如 0→1000rpm），测试响应时间、超调量、稳态误差；
2. 参数摄动鲁棒性：人为改变电机相电阻、电感参数（±30%），测试转速波动与恢复能力；
3. 负载扰动抗扰性：额定转速下突加 / 突减额定负载，测试转速跌落幅度、恢复时间。

六、仿真结果与分析

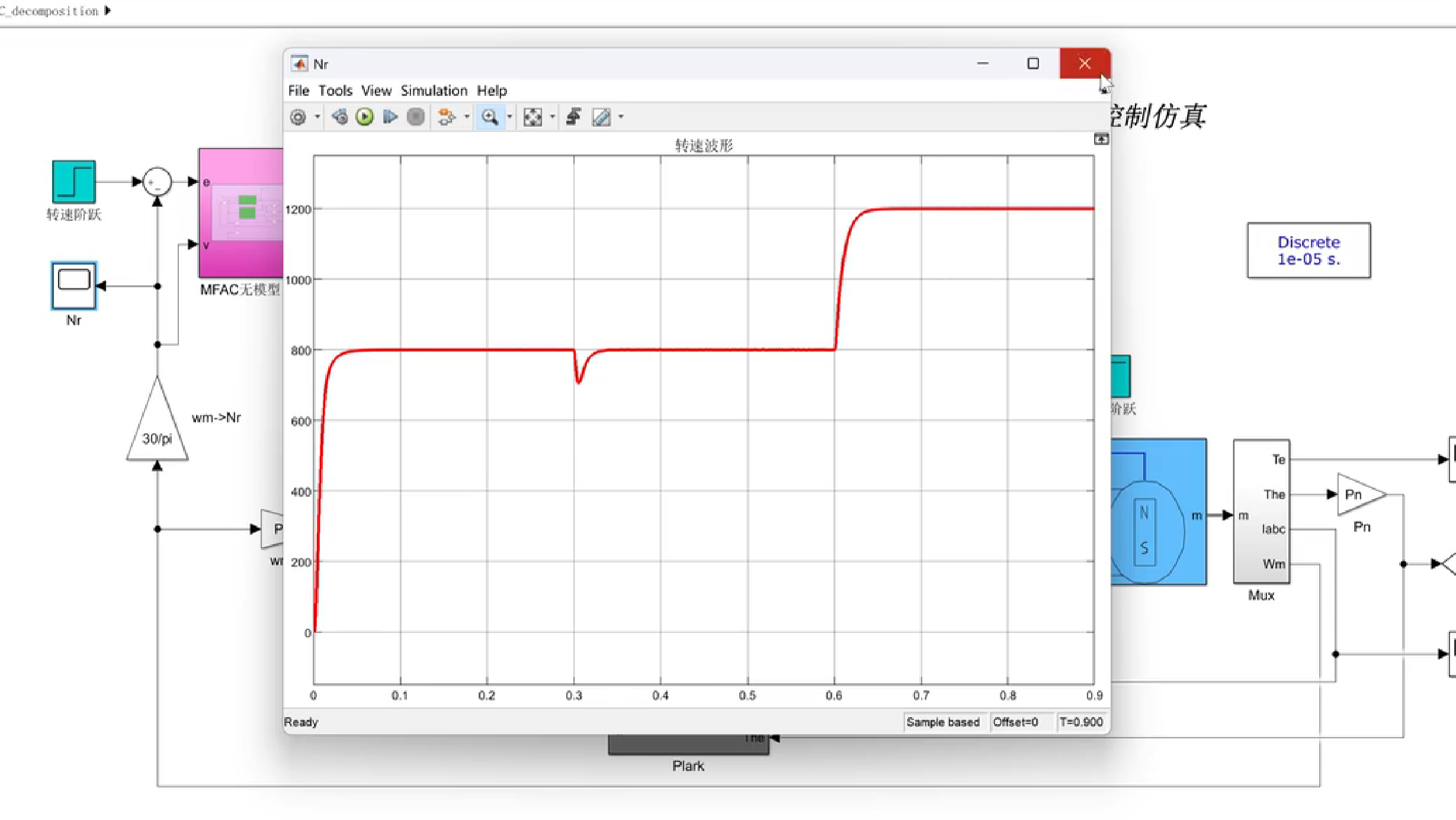

6.1 转速跟踪性能对比

阶跃转速指令下，MFAC-PI 控制响应时间约 0.12s，无明显超调，稳态误差趋近于 0；传统 PID-PI 控制响应时间约 0.25s，超调量约 15%，稳态误差较小但存在小幅波动。结果表明，MFAC 转速环自适应优化控制律，可快速跟踪给定转速，动态响应更优、稳态精度更高。

6.2 参数摄动鲁棒性对比

参数摄动 30% 时，传统 PID-PI 控制转速波动幅度达 8%，恢复时间约 0.3s；MFAC-PI 控制转速波动幅度控制在 3% 以内，0.15s 内恢复稳定。MFAC 依托数据驱动实时辨识参数变化，自适应调整控制量，有效抑制参数摄动影响，鲁棒性显著优于传统 PID。

6.3 负载扰动抗扰性对比

突加额定负载时，传统 PID-PI 控制转速跌落约 220rpm，恢复时间 0.32s；MFAC-PI 控制转速跌落仅 75rpm，0.14s 内恢复至给定值。MFAC 可快速感知负载突变，实时修正控制量，大幅降低转速波动，抗负载扰动能力更强。

七、结论

本文提出永磁同步电机MFAC 无模型自适应转速外环 + PI 电流内环双闭环控制策略，通过理论分析与仿真验证得出以下结论：

1. 所提策略结合 MFAC 数据驱动优势与 PI 电流环快速响应特性，转速环无需电机精确模型，仅依托输入输出数据实现自适应控制，电流环通过前馈解耦保障精准解耦与快速跟踪；
2. 仿真结果表明，相比传统 PID-PI 双闭环控制，MFAC-PI 控制在转速跟踪、参数摄动、负载扰动工况下，响应更快、超调更小、波动更低、恢复更稳，动态性能、稳态精度与鲁棒性全面提升；
3. 该策略无需复杂模型辨识，参数整定简便，适配永磁同步电机全工况运行需求，为新能源汽车、工业伺服等领域高性能电机控制提供有效方案。

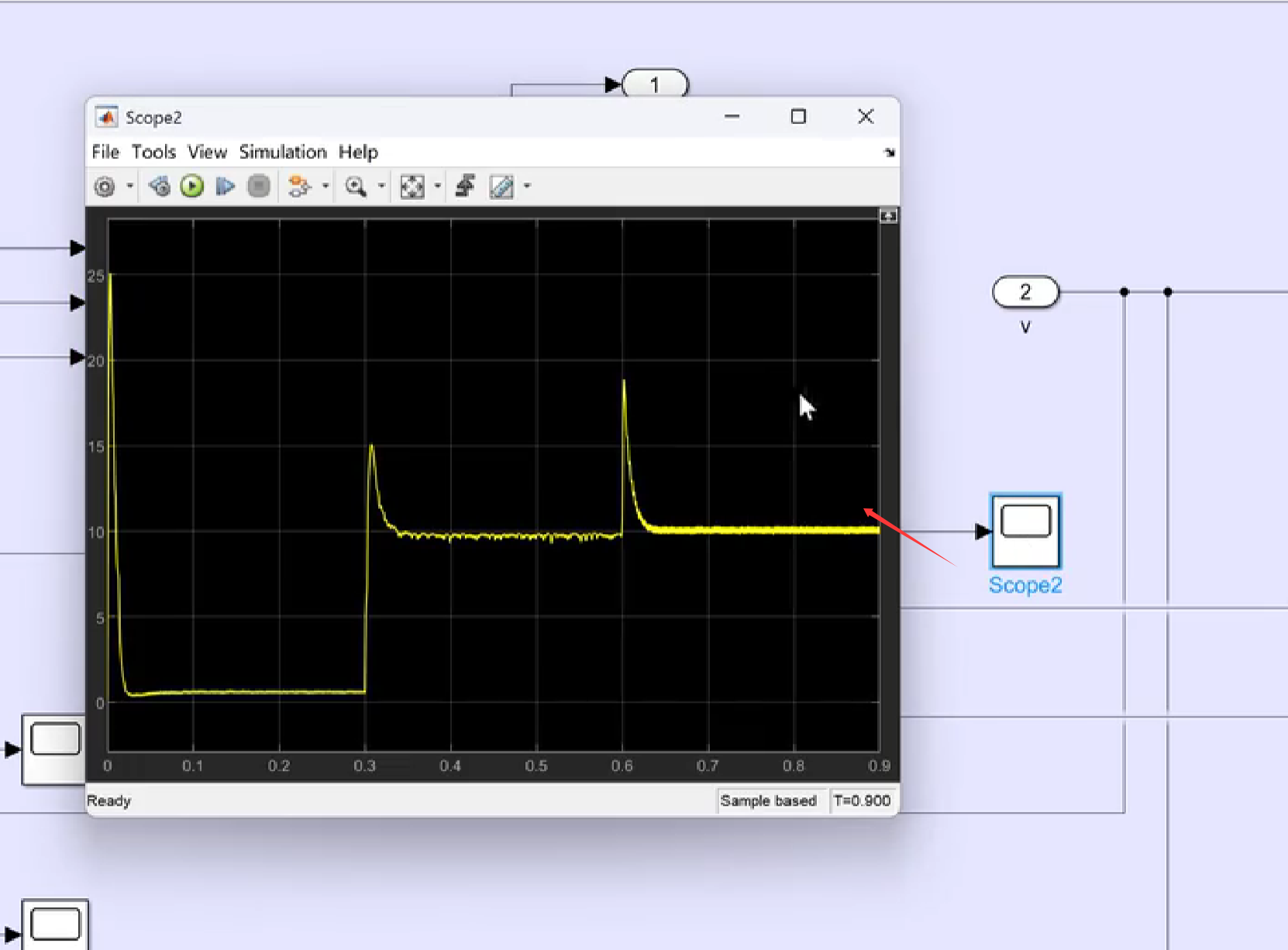

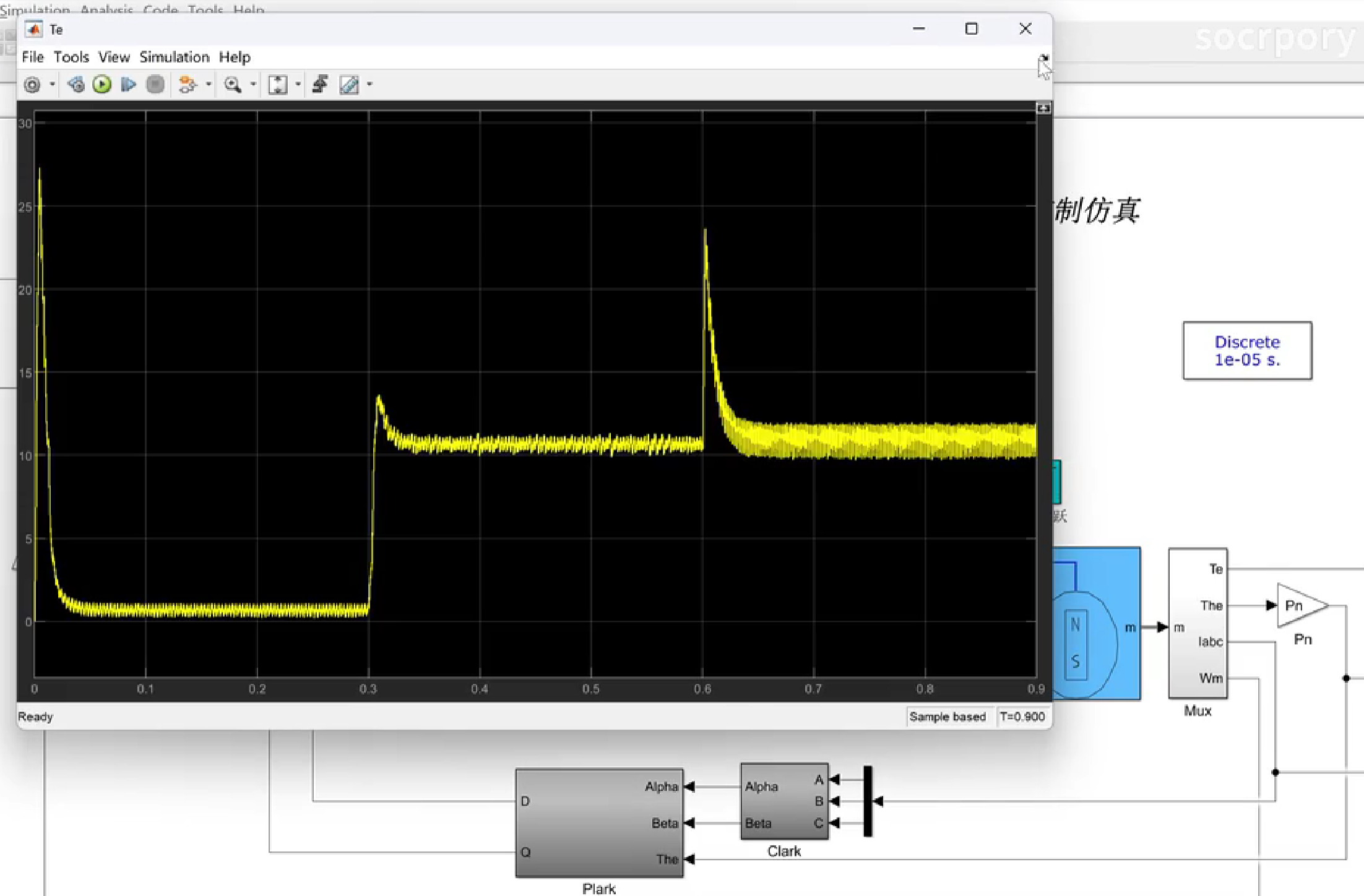

📚第二部分——运行结果

永磁同步电机无模型自适应控制(MFAC)转速+电流PID双闭环控制仿真（参考文献+仿真）

🎉第三部分——参考文献
