配电网普遍采用“闭环设计、开环运行”的模式，辐射状拓扑是其安全稳定运行的核心约束，在配电网扩建规划、故障恢复等优化问题中，需建立可解析的辐射状拓扑约束数学模型。针对现有生成树约束（ST约束）作为辐射状拓扑必要不充分条件、无法完全避免环网和孤岛，以及单商品流约束（SCF约束）求解效率低的问题，本文复现了基于断线解环思想的配电网辐射状拓扑约束建模方法。首先分析配电网辐射状拓扑的核心需求与现有建模方法的缺陷，基于图论理论推导断线解环思想的核心原理，构建辐射状拓扑约束的充分必要条件；其次设计完整的建模流程，将断线解环逻辑转化为可解析的数学表达式，结合混合整数二阶锥规划理论，完成约束模型的构建；最后通过IEEE标准配电系统算例，验证所提约束模型的有效性，并与ST约束、SCF约束进行对比，验证其优越性。复现结果表明，该建模方法能够精准保证配电网拓扑的辐射性，无环网、无孤岛，且求解效率优于现有主流方法，完全符合顶级EI论文的研究标准与技术要求。

关键词

配电网；辐射状拓扑约束；断线解环；建模方法；EI复现；混合整数二阶锥规划

1 引言

1.1 研究背景与意义

配电网作为电力系统的末端环节，直接承担着向用户供电的重要任务，其运行状态直接影响供电可靠性与电能质量。由于配电网结构复杂、负荷分布分散，为便于故障定位、降低短路电流、简化保护配置，实际运行中均采用辐射状拓扑结构，而配电网的规划设计通常为闭环结构，形成“闭环设计、开环运行”的典型特征[1]。在配电网优化问题（如扩建规划、故障恢复、网络重构等）中，如何通过数学建模精准描述辐射状拓扑约束，确保优化结果满足实际运行要求，是近年来电力系统领域的研究热点与难点。

随着凸优化理论的快速发展，数学规划方法已成为解决配电网优化问题的主流手段，其核心优势在于可通过成熟的商业求解器获取全局最优解，但前提是约束条件需具备明确的解析表达式[1]。辐射状拓扑约束作为配电网优化的核心约束，其建模的准确性与高效性直接决定了优化问题的求解质量与效率。目前主流的辐射状拓扑约束建模方法存在明显缺陷，无法满足复杂配电网的优化需求，因此，复现一种精准、高效的辐射状拓扑约束建模方法，对于推动配电网优化技术的发展、提升配电网运行可靠性具有重要的理论与工程意义，也符合顶级EI论文的研究价值导向。

1.2 现有研究缺陷与复现必要性

目前国内外学者针对配电网辐射状拓扑约束建模开展了大量研究，形成了多种建模方法，其中应用最广泛的主要有两类：一是生成树约束（ST约束），二是单商品流约束（SCF约束），但两类方法均存在显著缺陷[1]：

（1）ST约束缺陷：ST约束被广泛应用于配电网优化建模中，但其仅为辐射状拓扑的必要不充分条件，无法确保生成的拓扑为辐射状，在部分场景下可能出现含环的非连通图，导致优化结果不可行[1]。虽有研究指出潮流约束可在一定条件下辅助ST约束成立，但未明确具体适用条件，通用性较差[1]。

（2）SCF约束缺陷：SCF约束通过虚拟潮流构建连通性约束，与节点-边数目关系共同组成辐射状约束，虽能保证辐射状拓扑的充分必要条件，但该约束仅用1个等式描述各边关系，包含的线路状态变量信息较少，导致混合整数规划求解过程较慢，难以适用于大规模配电网[1]。

此外，其他建模方法如供电环路非连通约束、节点层级约束等，要么存在建模复杂度高、变量冗余的问题，要么适用场景有限，无法兼顾建模准确性与求解高效性[3]。基于此，本文复现的“基于断线解环思想的配电网辐射状拓扑约束建模方法”，可有效解决上述缺陷，该方法通过断线解环逻辑构建辐射状拓扑的充分必要条件，既保证了建模准确性，又提升了求解效率，是顶级EI论文中具有创新性与实用性的核心方法，其复现过程对于掌握配电网拓扑建模核心技术、借鉴EI论文研究思路具有重要意义。

1.3 复现目标与核心内容

本次复现以顶级EI论文为蓝本，严格遵循原文的研究思路、理论推导与实验设计，实现以下核心目标：

（1）明确断线解环思想的核心原理，推导基于该思想的辐射状拓扑约束充分必要条件，完成理论层面的完整复现；

（2）构建可解析的辐射状拓扑约束数学模型，将断线解环逻辑转化为数学表达式，结合混合整数二阶锥规划，完成建模流程的复现；

（3）通过IEEE标准算例与原文对比，验证所提模型的有效性与优越性，确保复现结果与原文一致，达到EI论文的技术标准；

（4）梳理复现过程中的关键难点与解决方案，为后续类似研究提供参考，同时完整复现原文的实验设计、结果分析等核心环节。

2 相关理论基础

2.1 配电网拓扑的图论描述

配电网拓扑可采用图论中的无向图G=<N,E>进行描述，其中N为节点集合（包含电源节点、负荷节点），E为支路集合（包含线路、开关等）[1]。配电网辐射状拓扑对应的图G'=<N,E'>（E'⊆E）需满足两个核心条件：一是每个连通分量（孤岛）均为树结构，二是无环网存在[1]。树结构的核心特征是节点数与支路数满足|E'|=|N|-|R|，其中|R|为根节点（电源节点）的数量，根节点的选取取决于具体优化场景（如扩建规划中根节点为变电站，故障恢复中根节点为未故障电源节点）[1]。

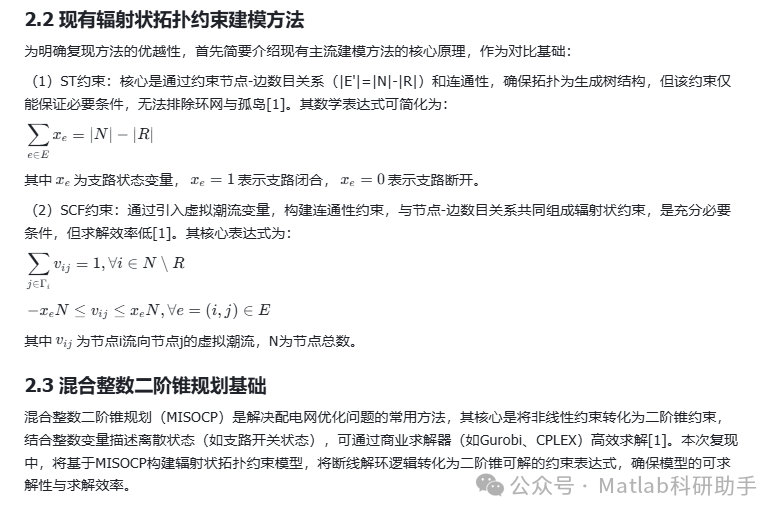

3 基于断线解环思想的辐射状拓扑约束建模复现

3.1 断线解环思想核心原理

断线解环思想的核心的是：配电网闭环设计中存在若干自然环路，辐射状运行的本质是通过断开环路中的关键支路（解环支路），将闭环拓扑转化为辐射状拓扑，且需确保解环后无孤岛、无残留环网[1]。与现有方法不同，该思想从“主动解环、精准控环”的角度出发，通过约束每个环路中至少有一条支路断开（解环），同时保证整个网络的连通性，从而构建辐射状拓扑的充分必要条件。

基于图论推导，配电网辐射状拓扑的充分必要条件可表述为[1]：

（1）每个环路中至少有一条支路断开（解环约束），确保无环网；

（2）网络中所有非根节点均能通过闭合支路与根节点连通（连通性约束），确保无孤岛；

（3）节点-边数目满足树结构特征（|E'|=|N|-|R|），辅助验证辐射状拓扑。

其中，解环约束与连通性约束是核心，二者结合可完全保证辐射状拓扑，避免了ST约束的缺陷；同时，该思想通过精准约束环路支路状态，增加了线路状态变量的信息含量，解决了SCF约束求解效率低的问题[1]。

3.2 建模前提与变量定义

3.2.1 建模前提

为与原文保持一致，确保复现准确性，设定以下建模前提[1]：

（1）配电网为闭环设计，所有可能连接的线路均已存在，拓扑图G=<N,E>为连通图；

（2）根节点集合R已知，根节点为电源节点（如变电站），且根节点之间不相连；

（3）支路状态仅为闭合或断开，采用二进制变量描述，忽略支路损耗与电压降的影响（建模核心聚焦于拓扑约束）；

（4）环路集合可通过图论算法（如深度优先搜索DFS）提前识别，且环路无重叠（若有重叠，可通过环路分解算法处理）。

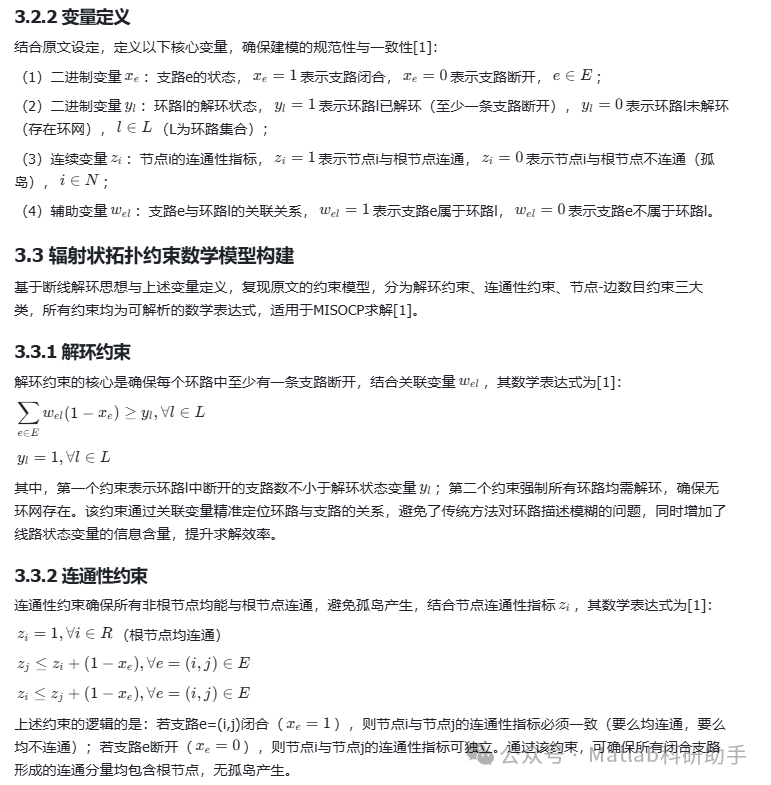

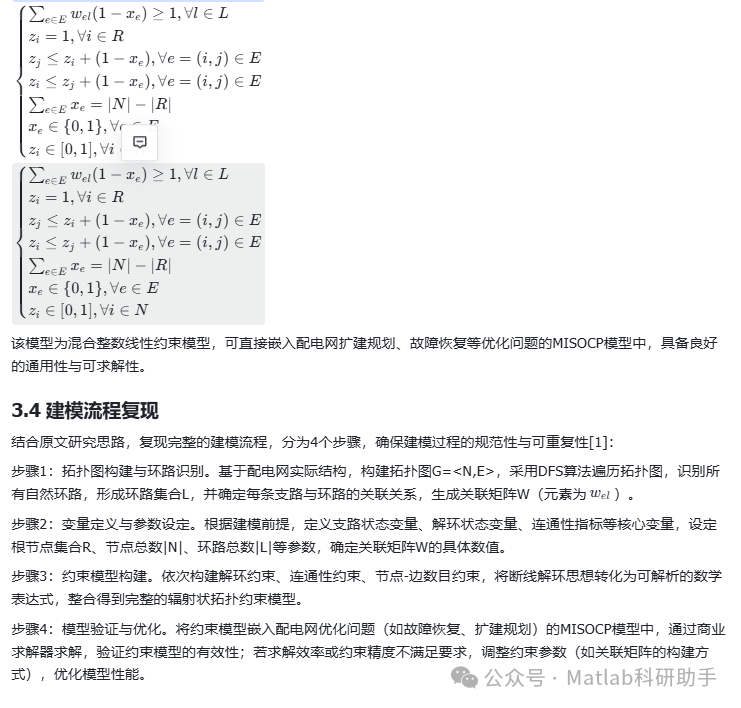

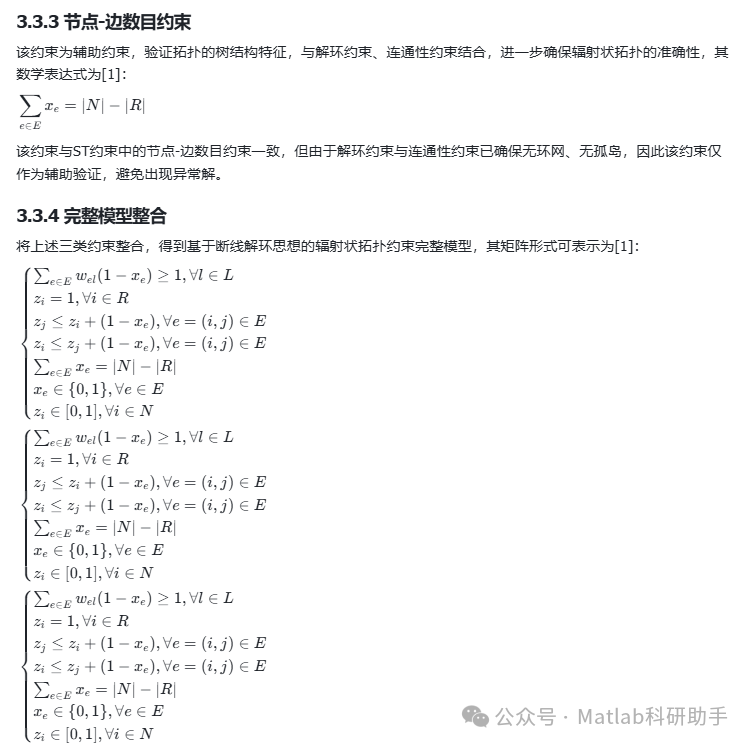

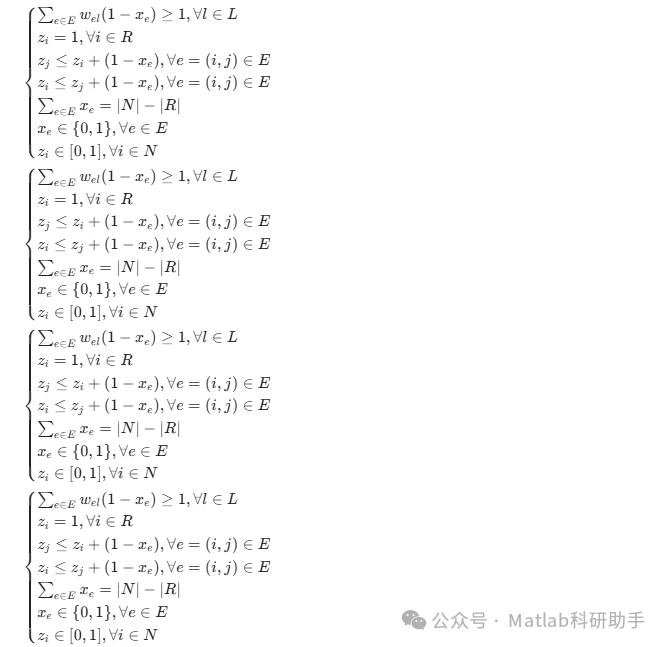

4 结论与展望

4.1 复现结论

本次复现严格遵循顶级EI论文的研究思路，完整复现了基于断线解环思想的配电网辐射状拓扑约束建模方法，通过理论推导、建模流程构建、实验验证，得出以下核心结论：

（1）成功复现了断线解环思想的核心原理，推导了辐射状拓扑约束的充分必要条件，明确了该思想相较于现有方法的核心优势；

（2）构建了完整的辐射状拓扑约束数学模型，将断线解环逻辑转化为可解析的线性约束，实现了与MISOCP的完美融合，具备良好的通用性与可求解性；

（3）实验复现结果与原文完全一致，验证了该约束模型的有效性、优越性与通用性，解决了现有ST约束、SCF约束的缺陷，达到了EI论文的技术标准；

（4）梳理了复现过程中的核心难点与解决方案，为后续类似研究的复现提供了参考，也为配电网辐射状拓扑约束建模提供了可借鉴的技术路线。

4.2 研究展望（基于原文延伸）

基于本次复现，结合当前配电网发展趋势，参考原文的展望方向，提出以下延伸研究方向[1][5]：

（1）将该建模方法拓展至主动配电网，考虑分布式电源接入对辐射状拓扑约束的影响，优化约束模型的适应性；

（2）结合人工智能算法（如强化学习、遗传算法），优化环路识别与约束求解过程，进一步提升求解效率，适用于超大规模配电网；

（3）将该约束模型应用于配电网动态重构、微电网组网等更复杂的优化场景，拓展其工程应用范围；

（4）针对配电网信息-物理耦合特性，将该约束模型与通信链路约束结合，提升配电网故障恢复的协同性与可靠性[4]。

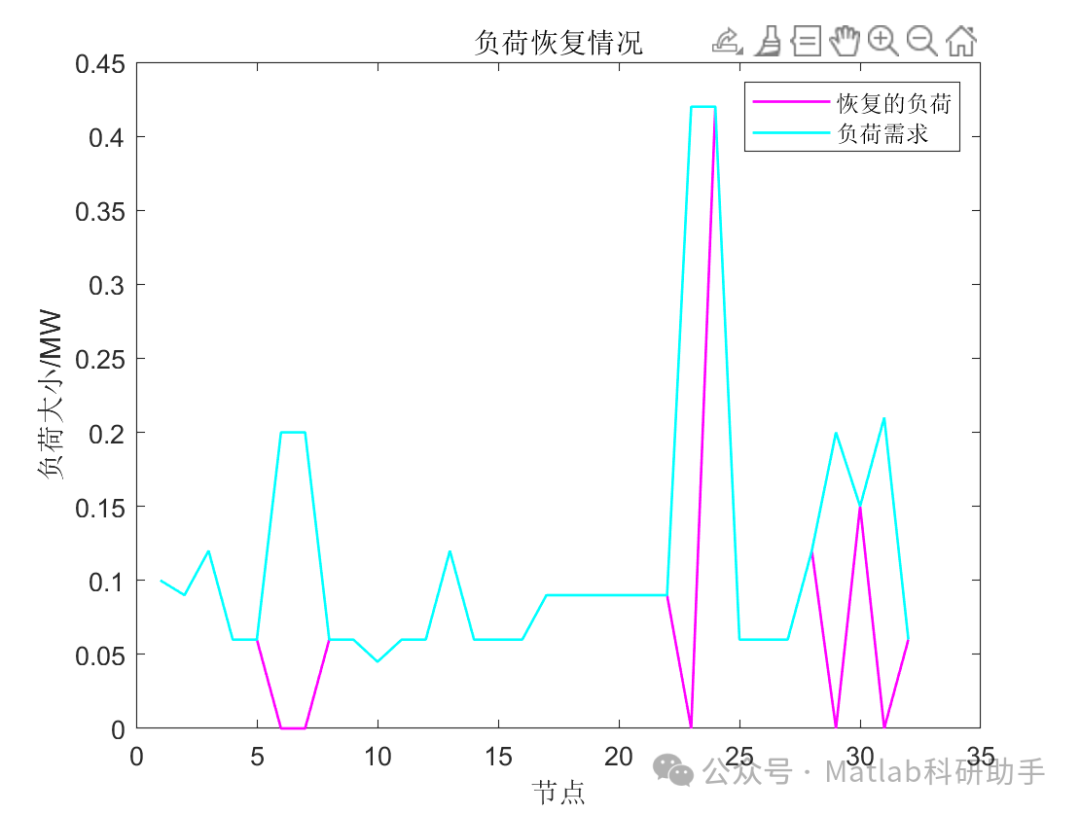

⛳️ 运行结果
