创建标准库和 HAL库工程

m0_60736566

371人浏览 · 2026-04-24 17:06:19

m0_60736566 · 2026-04-24 17:06:19 发布

一、创建标准库工程

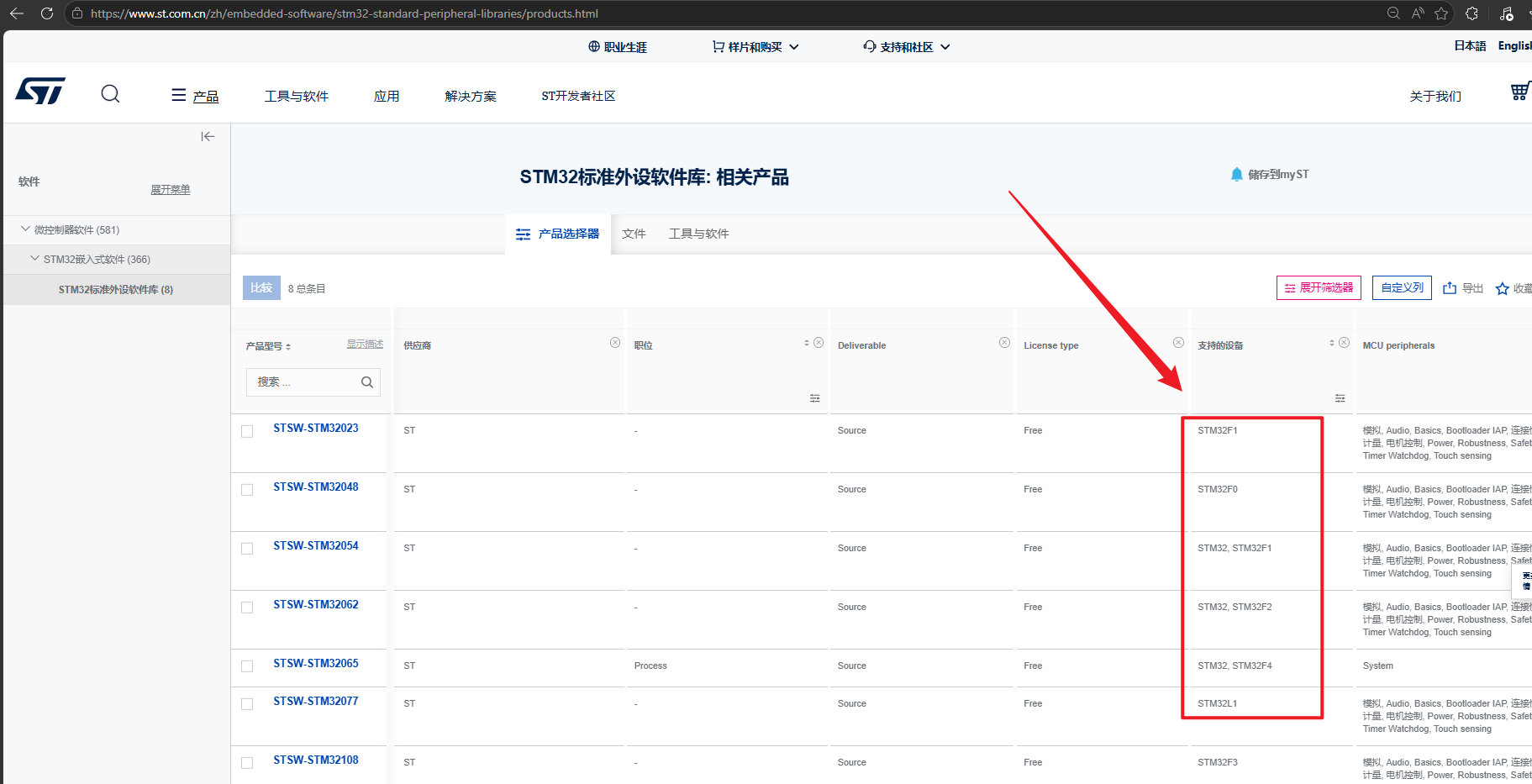

1、下载 STM32F4 标准固件库

名称	类型	作用说明
`_htmresc`	文件夹	存放官方 logo、图片等网页资源，开发中可忽略
`Libraries`	文件夹	核心库文件目录，包含 CMSIS 标准文件和外设驱动源码
`Project`	文件夹	官方提供的外设例程、模板工程（支持 Keil、IAR 等工具）
`Utilities`	文件夹	开发板相关的辅助工具 / 驱动（如板级支持包、第三方组件）
`stm32f4xx_dsp_stdperiph_lib_um`	编译的 HTML 帮助文档（`.chm`）	官方库函数手册，包含所有外设驱动、DSP 函数的 API 说明、用法示例
`Package_license`/`Release_Notes`	文档	库的许可协议和版本更新说明

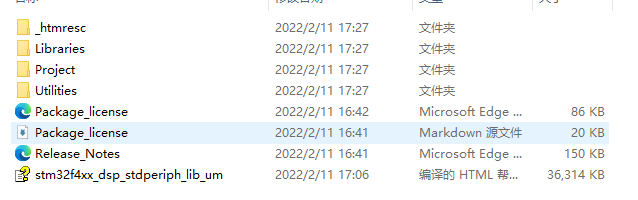

解压得到

💡 关键文件说明

Libraries 文件夹这是开发中最核心的部分，包含两个关键子目录：
- CMSIS：ARM Cortex-M 内核的通用接口文件，包含启动文件、系统时钟配置、内核寄存器定义
- STM32F4xx_StdPeriph_Driver：所有外设（GPIO、UART、SPI、ADC 等）的驱动源码和头文件，以及 DSP 数字信号处理库

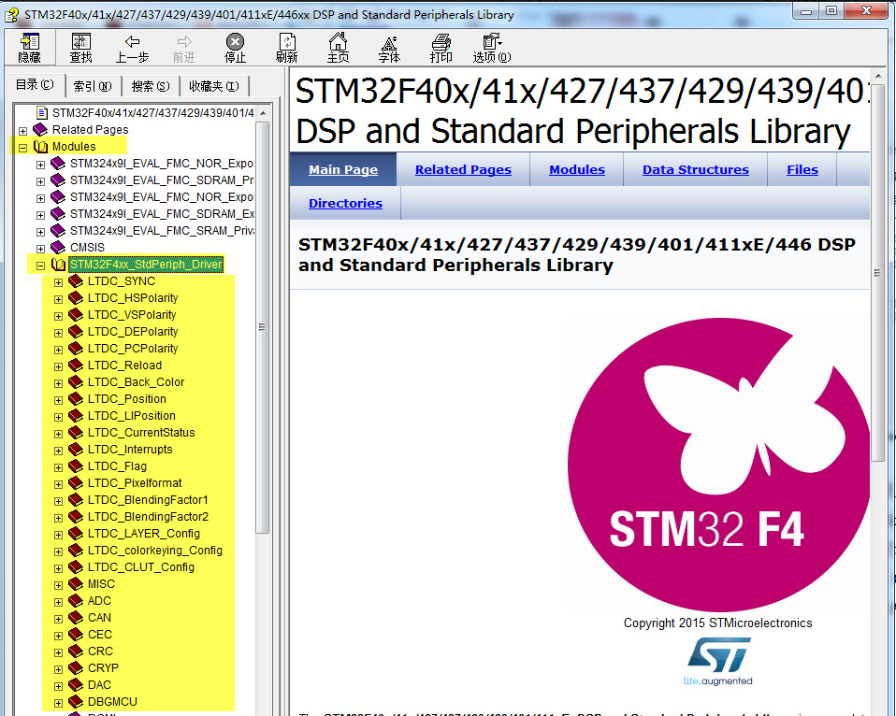

stm32f4xx_dsp_stdperiph_lib_um.chm这是开发中必备的 “工具书”，你可以在这里：
- 按外设分类查找所有库函数的定义、参数、返回值
- 查看函数使用示例、寄存器配置说明
- 查阅 DSP 库（FFT、滤波、矩阵运算等）的使用方法

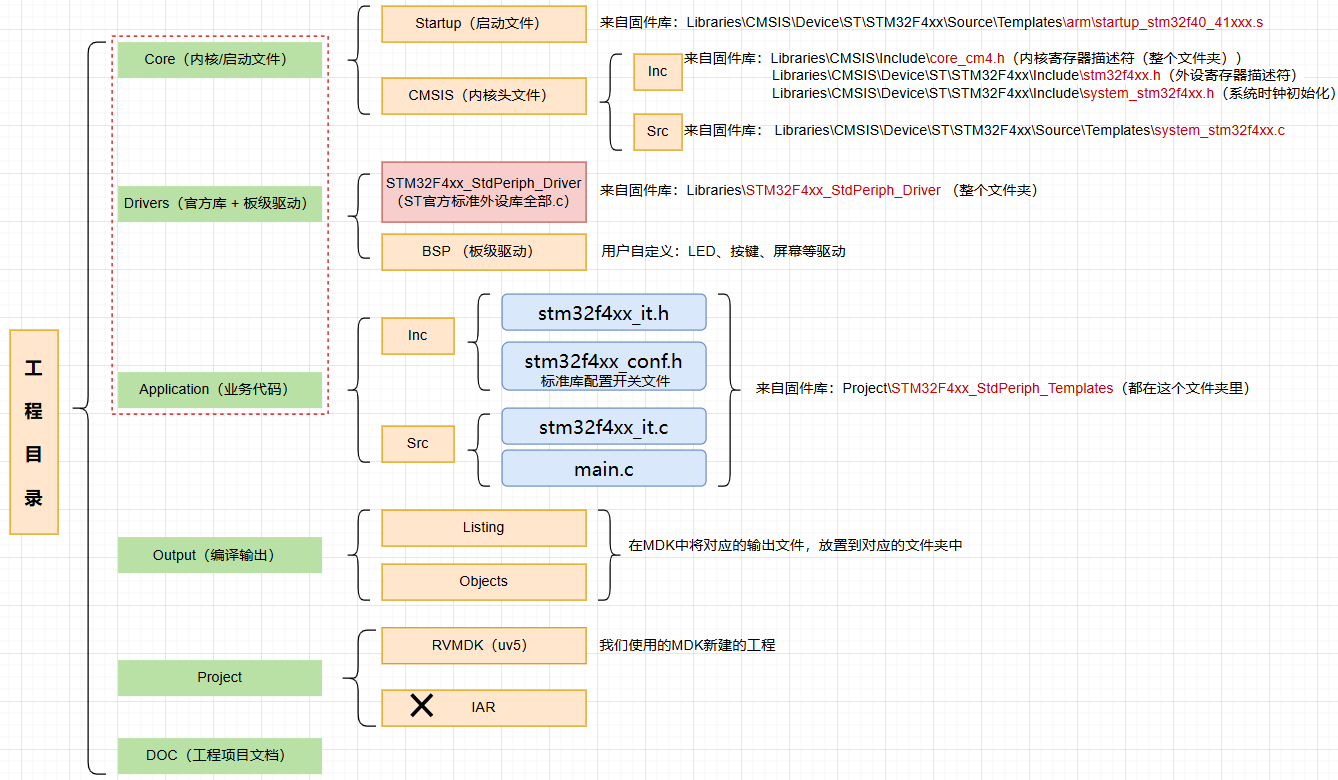

2、新建工程目录结构

3、从官方库复制文件（关键）

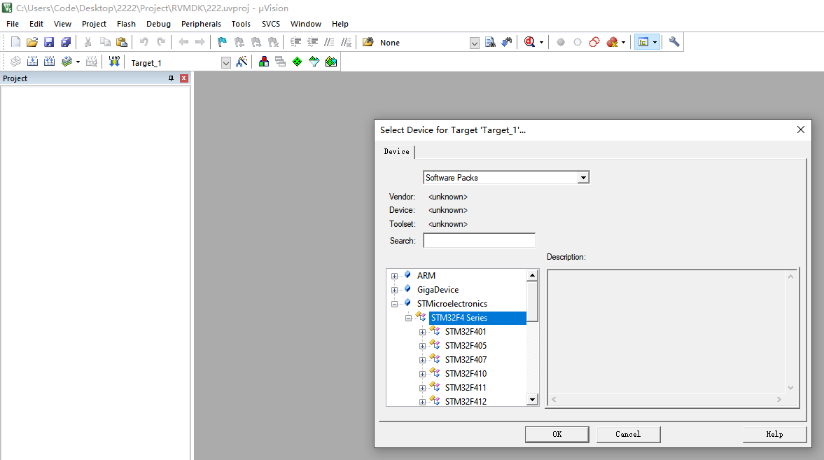

4、MDK创建工程

5、设置MDK

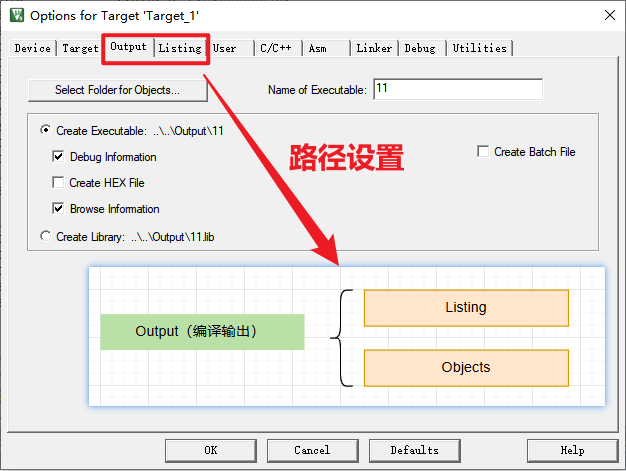

① 设置编译输出文件路径

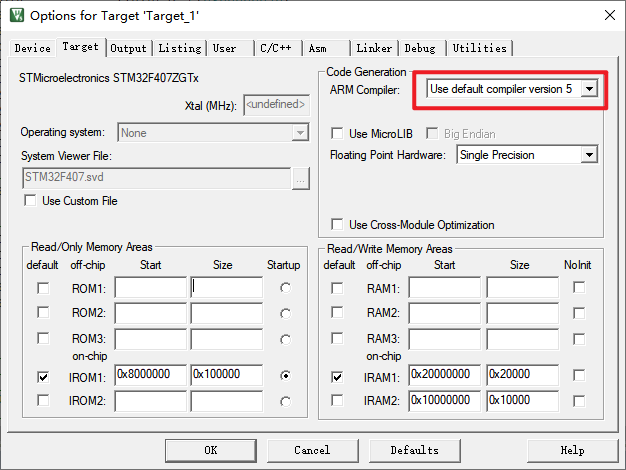

② 设置编译器版本

工程类型	必须用的编译器
STM32 标准库 StdPeriph	V5 (ARMCC)
HAL 库 / LL 库 / 新项目	V6 (ARMClang)

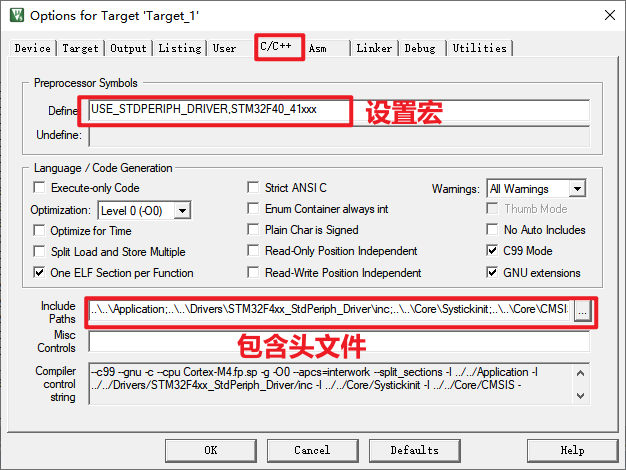

③ 设置宏和包含头文件

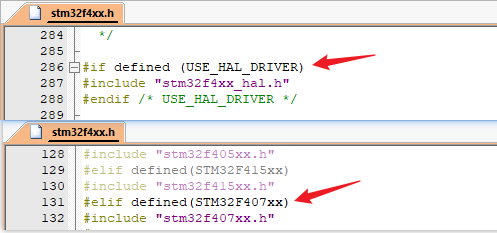

设置宏
- USE_STDPERIPH_DRIVER：告诉编译器启用标准外设库驱动，而不是直接操作寄存器。
- USE_HAL_DRIVER：告诉编译器启用HAL库驱动

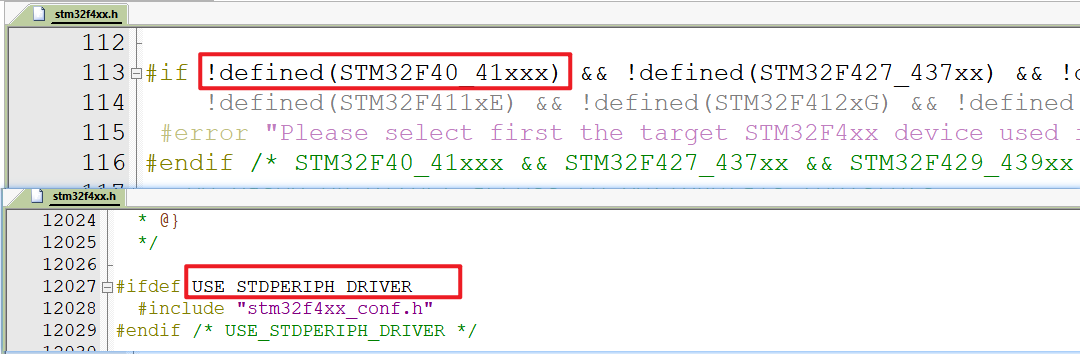

- STM32F40_41xxx：指定目标芯片型号，这是条件编译的开关。
  - 标准外设库的头文件（如 stm32f4xx.h）会根据这个宏，只编译对应芯片外设代码
包含头文件
- 编译时会在这些路径里查找对应的文件，未包含会直接报 “头文件找不到” 的错误。

④ 禁止参与编译

DMA2D：F407 没有。这是一个专门用于图形加速的 2D DMA 控制器，是 F429 及以上型号才有的外设。
FMC：F407 有的是FSMC（静态存储控制器），不是 FMC。FMC 是 F429 等型号对 FSMC 的升级版本，两者寄存器定义不完全兼容。
LTDC：F407 没有。这是 LCD-TFT 显示控制器，也是 F429 及以上型号才有的外设。

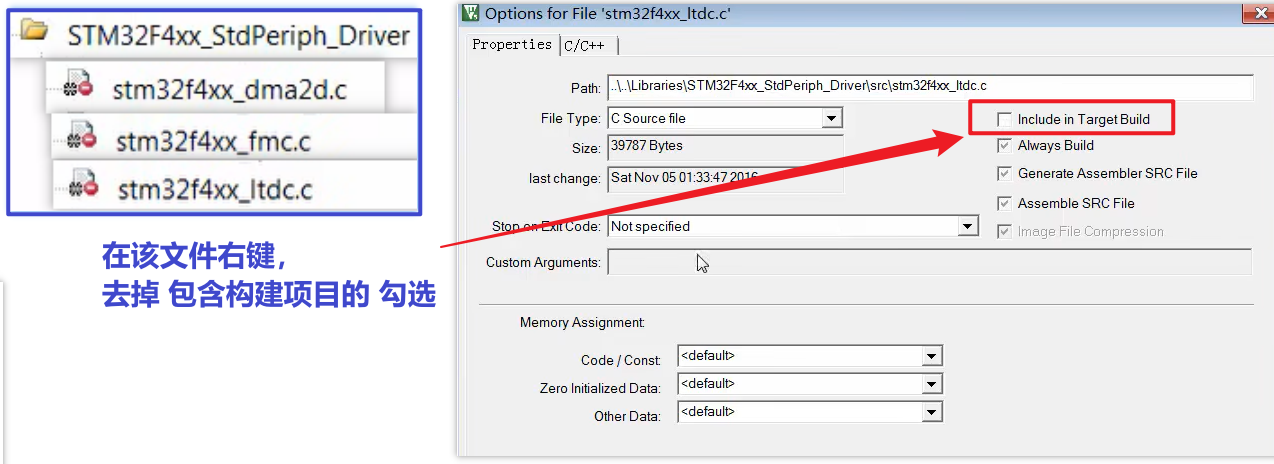

如何在 Keil 里禁用：

右键点击文件 → Options for File
取消勾选 Include in Target Build
点击OK，文件图标上会出现一个小叉，表示不参与编译

禁用与不禁用的区别

不禁用的风险	禁用的好处
工程文件杂乱，编译时间变长	工程更清爽，编译速度更快
误操作调用这些函数，会导致程序跑飞、HardFault	从根源上杜绝误调用的可能
调试时容易被无关文件干扰	代码结构更清晰，维护更方便

⑤ 处理宏重定义警告

注释掉 stm32f4xx.h 里重复定义的 5 行

//#define  DBGMCU_APB2_FZ_DBG_TIM1_STOP        DBGMCU_APB1_FZ_DBG_TIM1_STOP
//#define  DBGMCU_APB2_FZ_DBG_TIM8_STOP        DBGMCU_APB1_FZ_DBG_TIM8_STOP
//#define  DBGMCU_APB2_FZ_DBG_TIM9_STOP        DBGMCU_APB1_FZ_DBG_TIM9_STOP
//#define  DBGMCU_APB2_FZ_DBG_TIM10_STOP       DBGMCU_APB1_FZ_DBG_TIM10_STOP
//#define  DBGMCU_APB2_FZ_DBG_TIM11_STOP       DBGMCU_APB1_FZ_DBG_TIM11_STOP

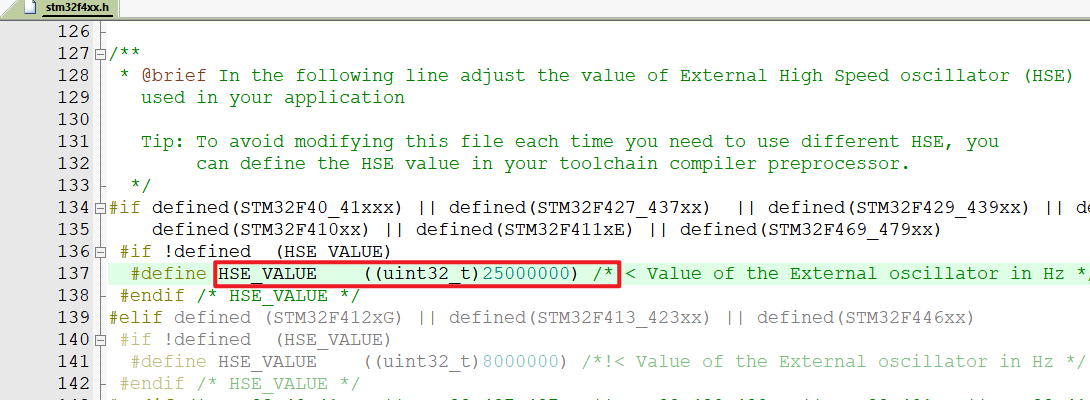

⑥ 查看 HSE (外部高速时钟) 定义

上电默认使用HSI（内部高速时钟）

二、创建HAL库工程

1、下载HAL库固件包

① STM32CubeMX 内直接下载（最方便）
- 安装并打开 STM32CubeMX（官网可下）。

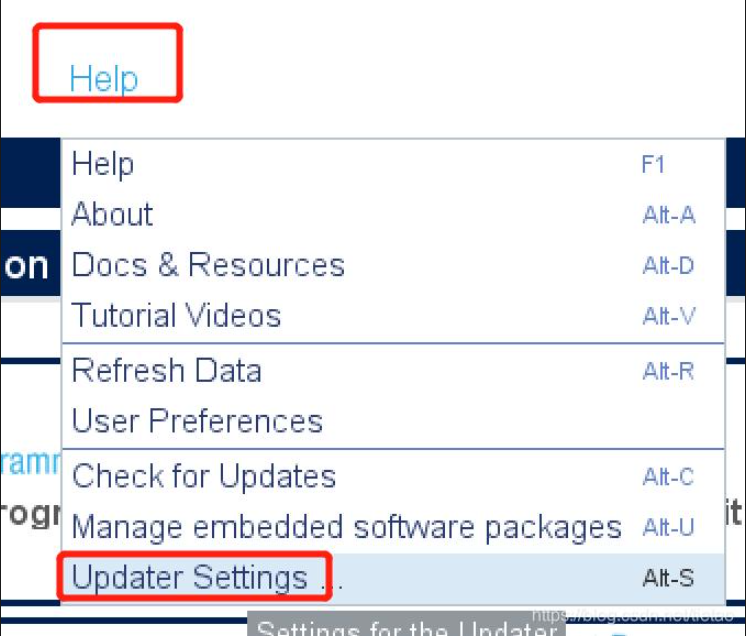

- 菜单栏：Help → Manage embedded software packages

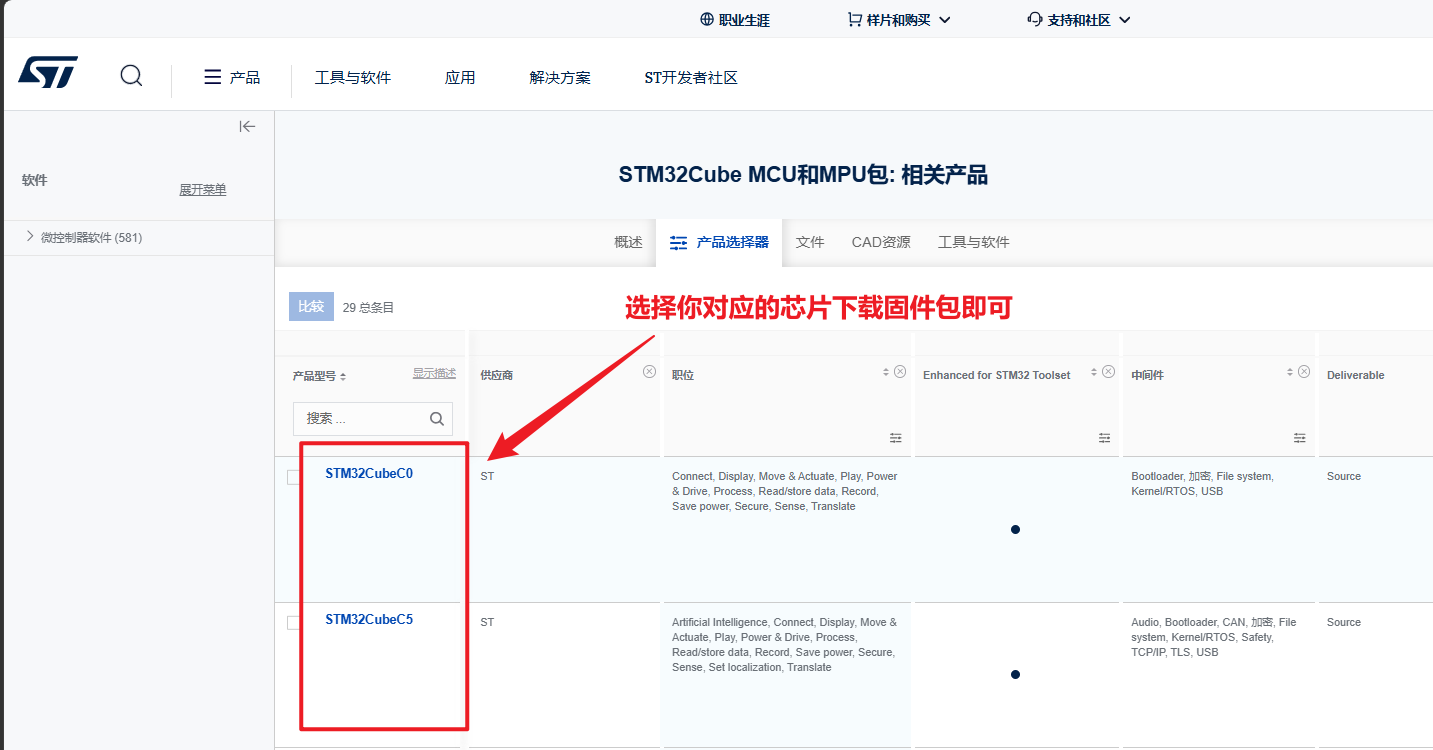

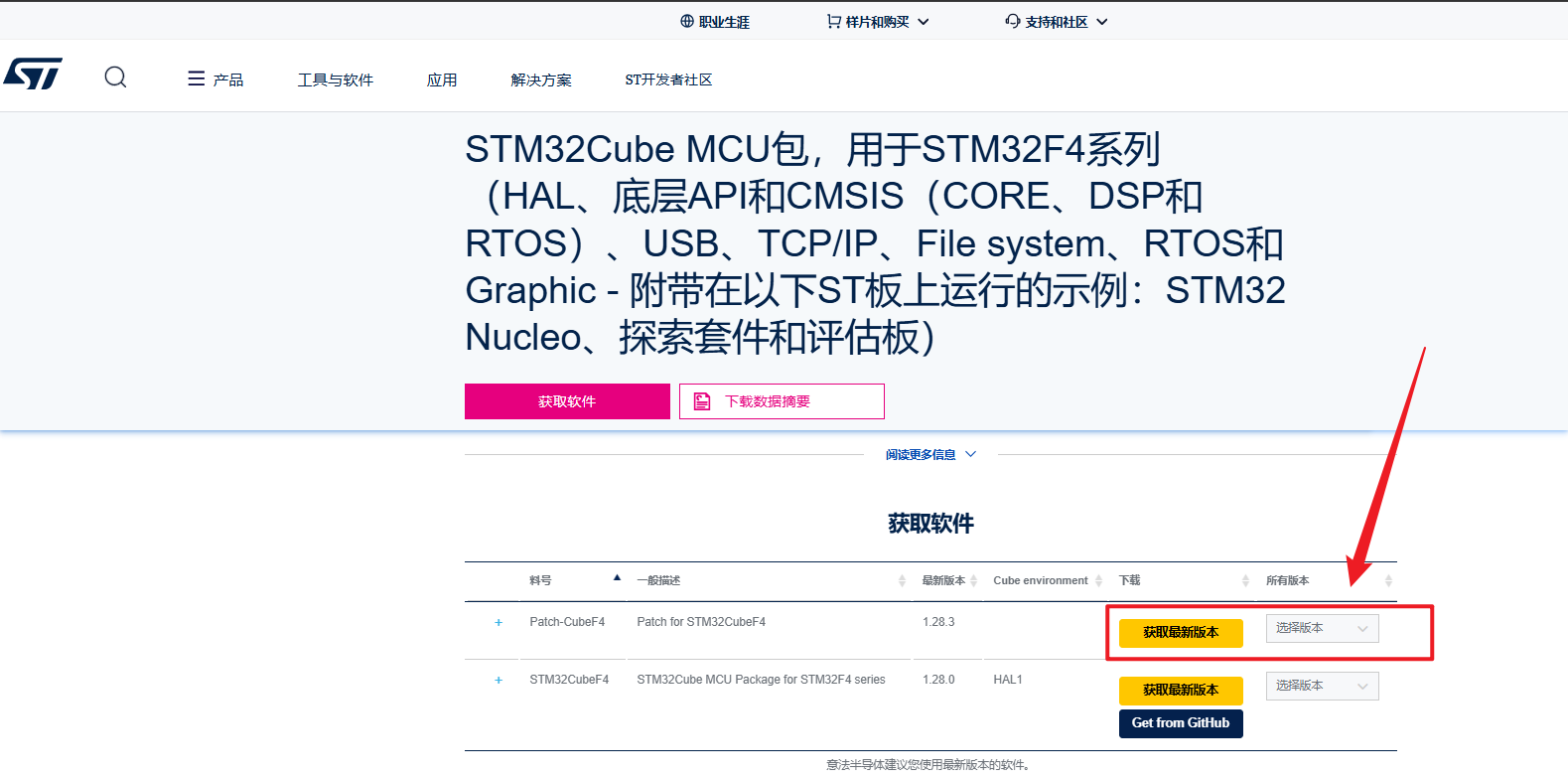

② 官网手动下载
- 网址：STM32Cube MCU和MPU包: 相关产品 - STMicroelectronics

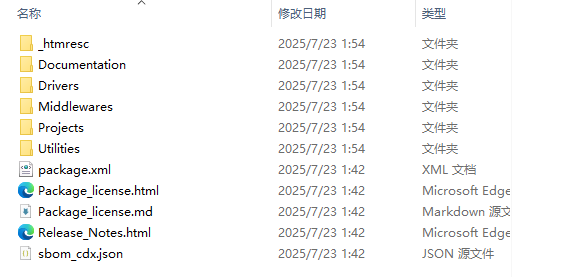

③ 解压固件包

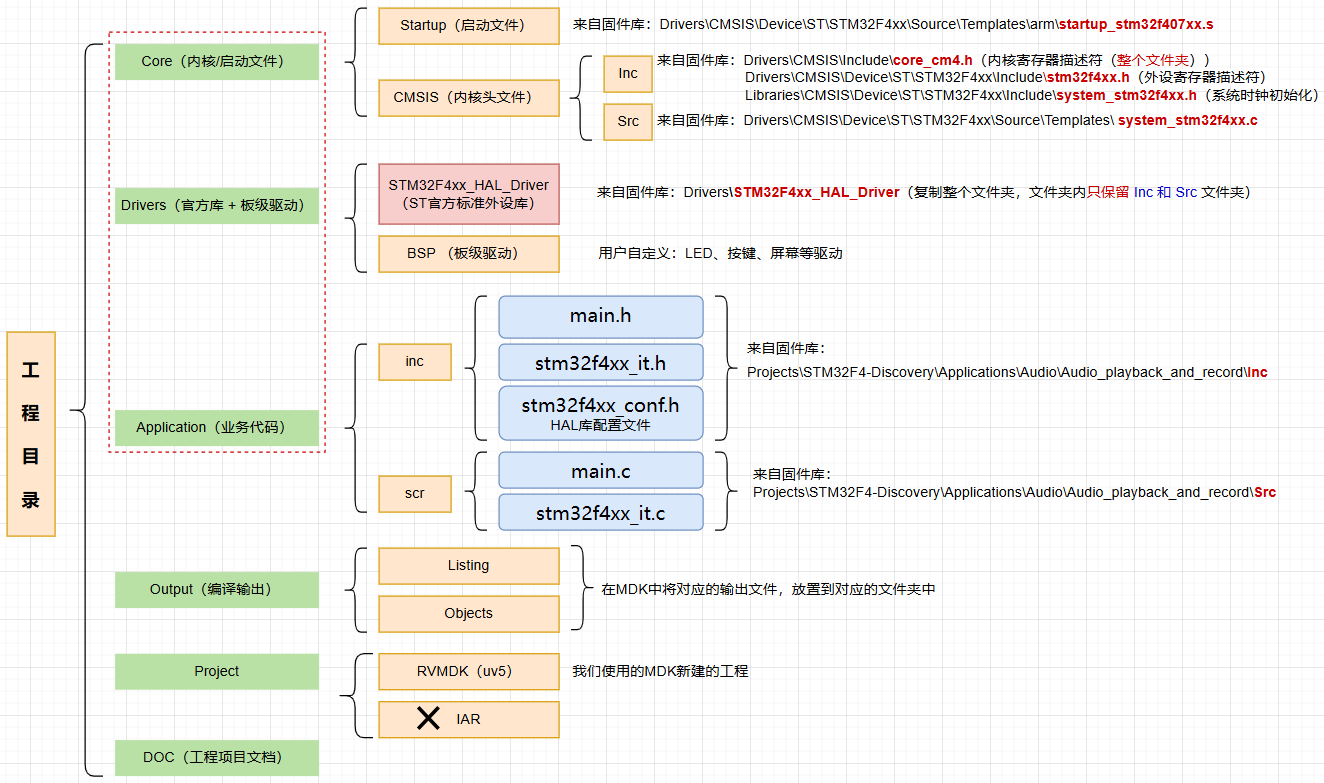

2、新建工程目录结构

3、从官方库复制文件（关键）

复制文件其实无论是标准库还是HAL库其实几乎都是一样

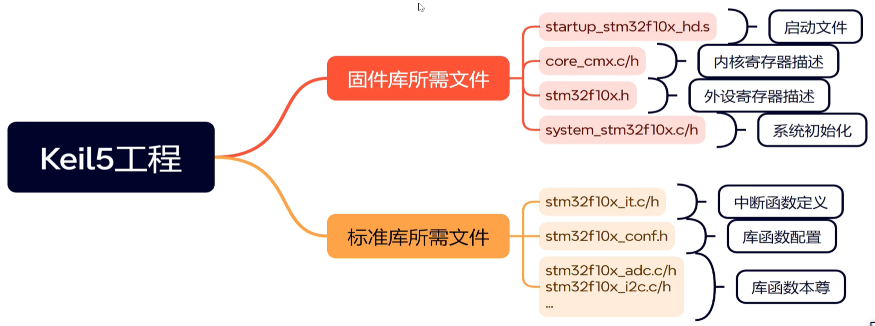

最主要的5个文件
- 启动文件.s (startup_stm32f4xx.s)
- 系统初始化.c (system_stm32f4xx.c )
- 内核寄存器.c (core_cm4.h)
- 外设寄存器.c (stm32f4xx.h)
- 外设库.c (STM32F4xx_StdPeriph_Driver整个文件夹)

4、MDK创建工程

5、设置MDK

以下2处和标准库有差异，其余都一样

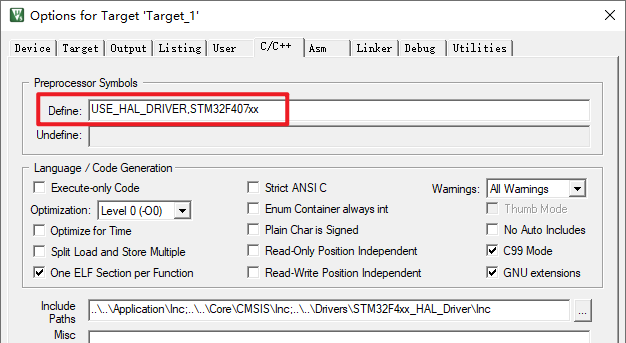

① 设置预处理器符号，用“,”隔开

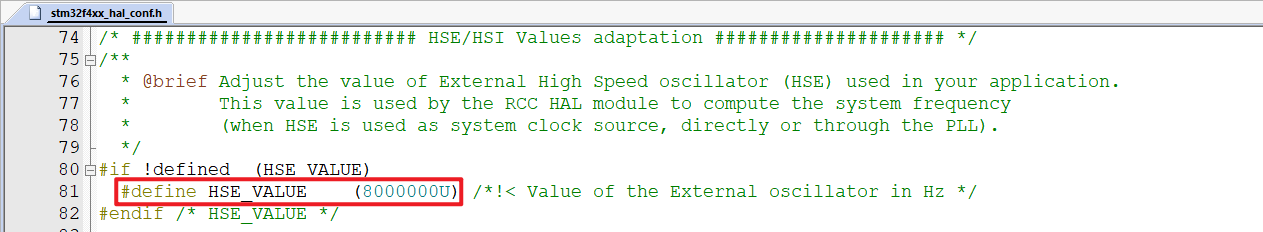

② 查看 HSE (外部高速时钟) 定义

在 stm32f407xx_hal_conf.h 里修改成实际硬件晶振值

解答这里为啥标准库和HAL库不同的疑惑

配置路径

库类型	晶振配置位置	原因
标准库	`stm32f4xx.h`	单文件大一统，所有定义放一起
HAL 库	`xxx_hal_conf.h`	专门给用户改的配置文件，内核文件不动

配置值

库	默认 HSE	原因
标准库	25MHz	老官方板用 25M
HAL 库	8MHz	新官方板用 8M

三、工程代码执行顺序

硬件上电 → 真实执行顺序（5个主要文件）

① 第一个运行： startup_stm32f4xx.s（启动文件）

硬件强制、无法改变（绝对第一个执行）

→ 初始化栈指针 SP
→ 初始化数据段、清零未初始化段
→ 定义中断向量表（包括复位向量）

→ 跳去执行 system_stm32f4xx.c 里的 SystemInit ()


Reset_Handler   PROC   /* 定义复位处理函数（CPU一上电，就跳这里执行！） */

                EXPORT  Reset_Handler   [WEAK]  /* 导出复位函数，让编译器知道这是入口 */

                IMPORT  SystemInit /* 告诉汇编器：SystemInit 函数在别的C文件里（system_stm32f4xx.c） */

                IMPORT  __main           /* 告诉汇编器 __main 是C语言主函数入口 */

                LDR     R0, =SystemInit  /* 把 SystemInit 函数的地址 加载到 R0 寄存器 */

                BLX     R0               /* 调用执行 SystemInit() 函数 */

                LDR     R0, =__main      /* 把 main 函数地址加载到 R0 */

                BX      R0               /* 跳转到 main() 函数！进入C语言世界 */

                ENDP                     /* 函数结束 */

② 第二个运行：system_stm32f4xx.c 里的 SystemInit ()

system_stm32f4xx.c 就干1件事：实现 SystemInit () 配置系统时钟

它是 C 语言第一个运行的函数，是整个芯片能跑起来的底层基石。

执行 SystemInit ()
- 开启 FPU 浮点单元（让 CPU 支持硬件浮点运算）
- 复位所有时钟寄存器（安全初始状态（仅 HSI 16MHz 运行））
- 初始化外部存储器（外部 SRAM/SDRAM（可选，极少用到））
- 配置系统时钟（SetSysClock 核心步骤）
  - 配置 FLASH 等待周期（CPU 等 5 个时周期，才读 Flash 指令 / 数据)
  - 配置总线分频（AHB / APB1 / APB2）
  - 开启 HSE 外部晶振
  - 配置 PLL 倍频（从低速 → 倍频到 168MHz）
  - 切换系统时钟源为 PLL
  - 更新 SystemCoreClock 全局时钟变量
配置中断向量表的存放位置（告诉 CPU：中断表在 Flash 中的地址）
注意了：HAL库和标准库 SystemInit () 函数实现不一样
- 前面讲的是标准库的，而下面才是HAL库的
  - SystemInit 只做两件事：开启 FPU、配置向量表
  - 时钟复位、配置全由 用户自己实现（SystemClock_Config() 来完成）
  - 导致执行完 SystemInit，依旧跑在16MHz HSI（内部慢时钟）

总结：

库	SystemInit 做了什么？	进 main 时时钟	你需要手动配时钟吗？
标准库	完整配置 PLL 168MHz	168MHz	不需要，自动好了
HAL 库	仅复位，不配置 PLL	16MHz HSI	必须手动些函数 SystemClock_Config ()

③ 第三个运行：main ()
- SystemInit 执行完 → 跳去 main ()
  - 然后才用到：
    - 内核寄存器.c
    - 外设寄存器.c
    - hal 外设库.c

④ 官方 标准库和 HAL库 SystemInit 函数对比

标准库

void SystemInit(void)
{
  // ===================== 1. 开启硬件浮点单元 FPU =====================
  // 如果芯片支持FPU，并且开启了硬件浮点
  // 给CP10、CP11权限，让CPU可以执行浮点指令（不开启则浮点运算巨慢）
  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));
  #endif

  // ===================== 2. 复位所有时钟 → 最干净、最安全的初始状态 =====================
  // 打开内部16MHz时钟 HSI（上电默认时钟，最可靠）
  RCC->CR |= (uint32_t)0x00000001;

  // 复位时钟配置寄存器 CFGR（清空所有分频、时钟源选择）
  RCC->CFGR = 0x00000000;

  // 关闭 HSE外部晶振、PLL锁相环、时钟安全系统
  RCC->CR &= (uint32_t)0xFEF6FFFF;

  // 复位PLL配置寄存器（清空倍频、分频）
  RCC->PLLCFGR = 0x24003010;

  // 关闭外部晶振旁路模式
  RCC->CR &= (uint32_t)0xFFFBFFFF;

  // 关闭所有时钟中断，防止干扰
  RCC->CIR = 0x00000000;

  // ===================== 3. 外部RAM初始化（几乎不用，忽略） =====================
#if defined(DATA_IN_ExtSRAM) || defined(DATA_IN_ExtSDRAM)
  SystemInit_ExtMemCtl();
#endif

  // ===================== 4. 核心：配置系统时钟到168MHz =====================
  // 里面完成：
  // 1. 打开HSE外部晶振
  // 2. 配置PLL倍频到168MHz
  // 3. 配置FLASH等待周期（CPU等Flash）
  // 4. 配置AHB/APB1/APB2总线分频
  // 5. 切换系统时钟为PLL
  // 6. 更新全局时钟变量 SystemCoreClock
  SetSysClock();

  // ===================== 5. 配置中断向量表的存放位置 =====================
  // 告诉CPU：中断函数列表放在哪里
#ifdef VECT_TAB_SRAM
  // 放在SRAM（极少用）
  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET;
#else
  // 放在FLASH（正常程序都放这里）
  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET;
#endif
}

HAL库

// 系统初始化函数（芯片上电后自动第一个执行）
void SystemInit(void)
{
  // ==================== 1. 硬件浮点单元 FPU 配置 ====================
  // 如果芯片硬件支持 FPU，并且工程开启了硬件浮点计算
  // 给 CP10 / CP11 完全权限，让 CPU 可以执行浮点运算指令
  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));
  #endif

  // ==================== 2. 外部存储器初始化（几乎不用） ====================
  // 只有使用外部 SRAM 或 SDRAM 时才会执行
  // 普通单片机项目 99.9% 用不到，直接忽略
#if defined (DATA_IN_ExtSRAM) || defined (DATA_IN_ExtSDRAM)
  SystemInit_ExtMemCtl();
#endif

  // ==================== 3. 配置中断向量表的存放位置 ====================
  // 如果用户自定义了中断向量表地址（如Bootloader跳转）
  // 告诉CPU：中断函数列表放在哪个内存地址（Flash 或 SRAM）
#if defined(USER_VECT_TAB_ADDRESS)
  SCB->VTOR = VECT_TAB_BASE_ADDRESS | VECT_TAB_OFFSET;
#endif
}

四、标准 \ HAL库最小模板

1. 标准库最小模板

执行顺序：启动文件.s → SystemInit () → main () → 开时钟 → 初始化外设

#include "stm32f4xx.h"

int main(void)
{
    // 【标准库 唯一必须：先开时钟！】
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

    // 然后配置 GPIO
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    while(1)
    {
        // 业务代码
    }
}

2. HAL 库最小模板
- 执行顺序：启动.s → SystemInit () → main () → HAL_Init () → 配置时钟 → 初始化外设
```
#include "stm32f4xx_hal.h"

int main(void)
{
    // 【HAL 库 必须第一个调用！】
    HAL_Init();

    // 【必须：配置系统时钟】
    SystemClock_Config();

    // 然后初始化外设（HAL 会自动开时钟）
    __HAL_RCC_GPIOA_CLK_ENABLE();   // 这句也可以在 MX_GPIO_Init 里

    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    while(1)
    {
        // 业务代码
    }
}

// 时钟配置函数（必须）
void SystemClock_Config(void)
{
    // 内部实现：配置 PLL 到 168MHz
}
```
- HAL_Init () 做的 4 件大事
  - 1. 设置中断优先级分组
    - 配置整个芯片的中断规则（NVIC 分组）
    - 保证后续中断（时钟、外设、定时器）不乱优先级
    - 是系统稳定运行的基础
  - 2. 初始化 SysTick 系统滴答定时器
    - 提供 1ms 系统时基
    - HAL_Delay()、超时判断、时间戳都依赖它
    - 不初始化 → HAL 延时功能完全失效
  - 3. 开启 Flash 缓存加速
    - 指令缓存、数据缓存、预取指功能打开
    - 让 CPU 在 ** 高主频（168MHz）** 下读取代码更快、不卡顿
  - 4. 调用底层硬件初始化接口 HAL_MspInit()
    - 这是一个弱定义空函数
    - 需要用户自己实现
      - 真正在这里面做：

        复位所有外设（APB1/APB2）

        开启底层时钟（PWR 等）

        让系统进入干净、安全、默认状态

3. 两者最核心区别

步骤	标准库	HAL 库
上电	启动文件.s	启动文件.s
C 入口	SystemInit()	SystemInit()
main 第一句	直接开外设时钟	必须 HAL_Init ()
时钟	由 SystemInit 配置（更改HSE，需用户实现）	必须手动调用 SystemClock_Config （选用HSI还是HSE，用户一次性实现）
外设使用	先开时钟，再初始化	直接初始化（库自动处理时钟）
统一初始化	无	必须 HAL_Init ()

五、标准 \ HAL库自定义系统时钟

标准库：

// 功能：标准库 —— 系统时钟初始化（HSE 25MHz → 系统时钟 168MHz）
void SystemClock_Config(void)
{
    // 1. 复位时钟
    RCC_DeInit();

    // 2. 使能 PWR 电源时钟（跑168MHz必须开）
    // 默认电压等级 2（默认） 最高支持：144MHz
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
    PWR_VoltageScalingConfig(PWR_VoltageScaling_1);

    // 3. 开启 25MHz 外部晶振
    RCC_HSEConfig(RCC_HSE_ON);
    while (RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);

    //=========================================================================
    // 【重点】25MHz 晶振 PLL 配置
    // 公式：SYSCLK = HSE / PLLM * PLLN / PLLP
    // 25MHz / 25 * 336 / 2 = 168MHz
    //=========================================================================
    RCC_PLLConfig(RCC_PLLSource_HSE, 25, 336, 2, 4);

    // 4. 开启 PLL 并等待锁定
    RCC_PLLCmd(ENABLE);
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

    // 5. Flash 完整配置（预取 + 指令缓存 + 数据缓存 + 5个等待周期）
    FLASH_PrefetchBufferCmd(ENABLE);
    FLASH_InstructionCacheCmd(ENABLE);
    FLASH_DataCacheCmd(ENABLE);
    FLASH_SetLatency(FLASH_Latency_5);

    // 6. 总线分频配置
    RCC_HCLKConfig(RCC_SYSCLK_Div1);        // AHB  = 168MHz
    RCC_PCLK1Config(RCC_HCLK_Div4);         // APB1 = 42MHz
    RCC_PCLK2Config(RCC_HCLK_Div2);         // APB2 = 84MHz

    // 7. 切换时钟到 PLL
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
    while (RCC_GetSYSCLKSource() != 0x08);

    // 8. 更新全局时钟变量（必须！）
    SystemCoreClockUpdate();
}

HAL库：

// 系统时钟配置函数（必须在 HAL_Init() 之后、main 函数里调用）
void SystemClock_Config(void)
{
  // 定义两个时钟配置结构体，清零初始值
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};  // 用于配置振荡器（HSE/HSI/PLL）
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};  // 用于配置总线时钟（SYSCLK/AHB/APB）

  //==================== 1. 电源配置 ====================
  // 使能电源时钟（必须开，否则无法配置电压等级）
  __HAL_RCC_PWR_CLK_ENABLE();

  // 设置电源调压器为 1 档（最高性能，支持 180MHz）
  // STM32 主频越高，所需内核电压就越高，若默认低档电压，强行配 180MHz：芯片不稳定、死机、跑飞
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  //==================== 2. 配置 HSE + PLL ====================
  // 选择要配置的振荡器类型（我要使用 HSE，给外部晶振通电、启动）：HSE
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

  // 打开外部高速晶振 HSE（你的 8M/25M 晶振）
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;

  // 打开 PLL（锁相环，用来倍频到 180MHz）
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;

  // PLL 时钟来源：选择 HSE
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;

  //==================== PLL 计算公式 ====================
  // SYSCLK = HSE / PLLM * PLLN / PLLP
  // 例：25MHz /25 *360 /2 = 180MHz
  // 如果你是 8MHz 晶振：PLLM=8, PLLN=360, PLLP=2 → 8/8*360/2=180MHz
  RCC_OscInitStruct.PLL.PLLM = 25;    // HSE 分频系数
  RCC_OscInitStruct.PLL.PLLN = 360;   // 倍频系数
  RCC_OscInitStruct.PLL.PLLP = 2;     // 最终分频系数（输出系统时钟）
  RCC_OscInitStruct.PLL.PLLQ = 7;     // USB/SDIO 时钟用（可选）

  // 把上面配置写入硬件寄存器
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();  // 配置失败进入错误处理
  }

  //==================== 3. 配置总线分频 ====================
  // 选择要配置的时钟：系统时钟 + AHB + APB1 + APB2
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;

  // 系统时钟来源：PLL（180MHz）
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;

  // AHB 总线分频：1 分频 → HCLK = 180MHz（CPU 主频）
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;

  // APB1 总线分频：4 分频 → 45MHz（APB1 最高不能超过 42MHz，F4 可超频到 45）
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;

  // APB2 总线分频：2 分频 → 90MHz（APB2 最高可到 90MHz）
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  // 把总线配置写入硬件，并设置 Flash 等待周期（5 个周期对应 180MHz）
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5WS) != HAL_OK)
  {
    Error_Handler();  // 配置失败进入错误处理
  }

  // ========= 4. 更新全局时钟变量 （SystemCoreClockUpdate 标准库自带）========
  SystemCoreClockUpdate();   //告诉所有库和外设：现在 CPU 真正跑的速度是 168MHz

}

更新全局时钟变量（库函数自带）

SystemCoreClockUpdate()：动态计算(读寄存器→ 判断 HSI/HSE/PLL→ 套公式→ 计算)

void SystemCoreClockUpdate(void)
{
  // 先定义几个计算器变量
  uint32_t tmp = 0, pllvco = 0, pllp = 2, pllsource = 0, pllm = 2;

  /*！！！第一步：去硬件里看一眼 —— 现在CPU用的是谁的时钟？！*/
  tmp = RCC->CFGR & RCC_CFGR_SWS;

  // 根据时钟来源，分 4 种情况计算速度
  switch (tmp)
  {
    // ==========================
    // 情况1：用内部16M时钟 HSI
    // ==========================
    case 0x00:
      SystemCoreClock = 16000000; // 直接写死 16MHz
      break;

    // ==========================
    // 情况2：用外部晶振 HSE
    // ==========================
    case 0x04:
      SystemCoreClock = HSE_VALUE; // 直接用你配置的 8M/25M
      break;

    // ==========================
    // 情况3：用 PLL 倍频时钟（你现在168MHz就是这种！）
    // ==========================
    case 0x08:

      // 1. 看 PLL 用的是 HSI 还是 HSE
      pllsource = (RCC->PLLCFGR & RCC_PLLCFGR_PLLSRC) >> 22;

      // 2. 读 PLL_M 分频值
      pllm = RCC->PLLCFGR & RCC_PLLCFGR_PLLM;

      // 3. 如果是 HSE 做时钟源
      if (pllsource != 0)
      {
          // 计算公式：
          // PLL_VCO = HSE / M * N
          pllvco = (HSE_VALUE / pllm) * ((RCC->PLLCFGR & RCC_PLLCFGR_PLLN) >> 6);
      }
      else
      {
          // 用 HSI 内部时钟算
          pllvco = (HSI_VALUE / pllm) * ((RCC->PLLCFGR & RCC_PLLCFGR_PLLN) >> 6);
      }

      // 4. 读 PLL_P 分频
      pllp = (((RCC->PLLCFGR & RCC_PLLCFGR_PLLP) >>16) + 1 ) *2;

      // 5. 最终算出系统时钟！
      // SYSCLK = PLL_VCO / P
      SystemCoreClock = pllvco / pllp;
      break;

    // 其他情况...
    default:
      SystemCoreClock = HSI_VALUE;
      break;
  }

  // 最后再算一下 AHB 分频，得到最终 CPU 速度
  tmp = AHBPrescTable[((RCC->CFGR & RCC_CFGR_HPRE) >> 4)];
  SystemCoreClock >>= tmp;
}
