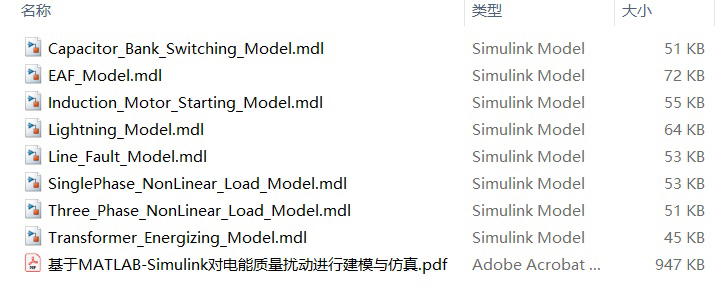

Power Quality Disturbance：基于MATLAB/Simulink的各种电能质量扰动仿真模型，包括配电线路故障、感应电机启动、变压器励磁、单相/三相非线性负载等模型，可用于模拟各种电能质量扰动和分析研究。 附带一份详细的说明文档对各模型进行说明，便于理解。 仿真条件：MATLAB/Simulink R2015b

在电力系统领域，电能质量扰动是个备受关注的话题。今天咱就唠唠基于MATLAB/Simulink搭建各种电能质量扰动仿真模型的事儿，这对于分析和研究电能质量问题可太有用啦。

一、模型大集合

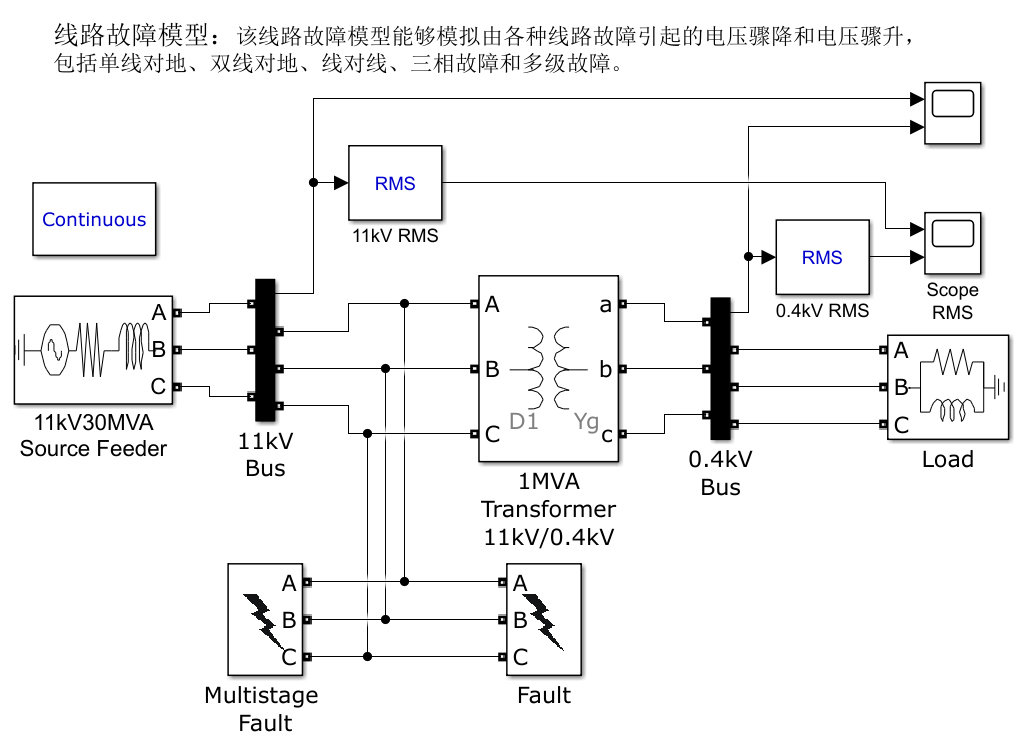

1. 配电线路故障模型

配电线路故障会极大影响电能质量。在MATLAB/Simulink里，我们可以这样搭建简单的单相接地故障模型。先创建一个电源模块，比如用 AC Voltage Source 模块，设置好电压幅值、频率等参数，像这样：

% 设置电源参数
Vrms = 220; % 额定电压有效值220V
f = 50; % 频率50Hz
phase = 0; % 初始相位0度
source = phasor(AC Voltage Source, 'Voltage', Vrms, 'Frequency', f, 'Phase', phase);

接着添加一个线路模块，比如 Line - Pi Model，再设置故障点。假设故障点在线路30%位置，接地电阻设为10欧姆，代码如下：

% 设置线路故障
fault_distance = 0.3; % 故障点位置在线路30%处
R_fault = 10; % 接地电阻10欧姆
fault = Fault (Line - Pi Model, 'Fault Resistance', R_fault, 'Fault Distance', fault_distance);

这样，通过观察故障线路电流、电压变化，就能分析故障对电能质量的影响，像电压暂降、电流骤增等情况。

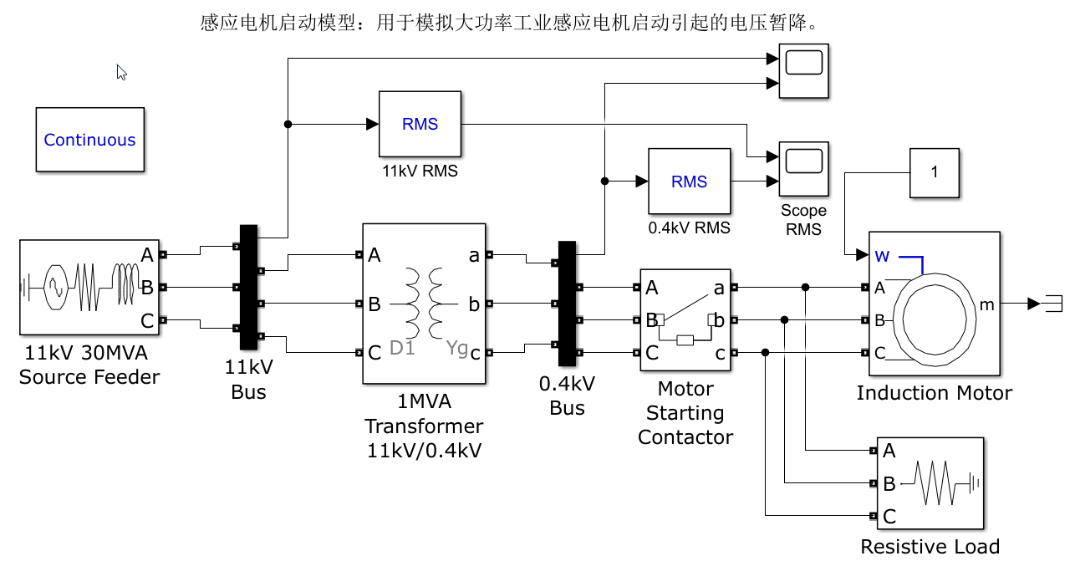

2. 感应电机启动模型

感应电机启动时，会引起较大的冲击电流，影响电网电能质量。搭建模型时，先添加 Induction Machine 模块，设置电机参数，比如额定功率、额定电压、额定频率等。

% 设置感应电机参数
Pn = 10e3; % 额定功率10kW
Vn = 400; % 额定电压400V
fn = 50; % 额定频率50Hz
motor = Induction Machine ('Rated Power', Pn, 'Rated Voltage', Vn, 'Rated Frequency', fn);

然后连接电源和电机，再加上测量模块观察启动过程中的电流、转速等变化。从代码里可以看到，电机启动瞬间，电流会远远超过额定电流，这就导致电网电压波动，影响其他设备正常运行。

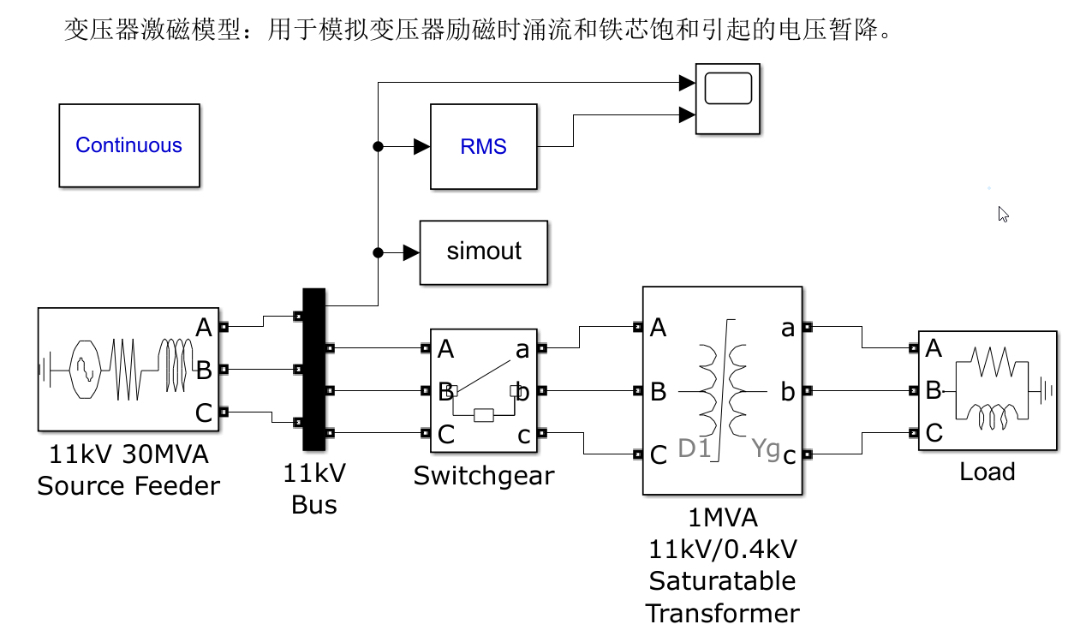

3. 变压器励磁模型

变压器励磁电流在合闸瞬间会出现很大的峰值。构建模型时，先添加 Transformer 模块，设置绕组匝数比、额定电压等参数。

% 设置变压器参数
N1 = 1000; % 一次侧匝数
N2 = 100; % 二次侧匝数
V1n = 10e3; % 一次侧额定电压10kV
V2n = 400; % 二次侧额定电压400V
transformer = Transformer ('Turns Ratio', N1/N2, 'Rated Voltage 1', V1n, 'Rated Voltage 2', V2n);

通过仿真能看到合闸瞬间励磁电流的尖峰，这会造成电压畸变，影响电能质量。

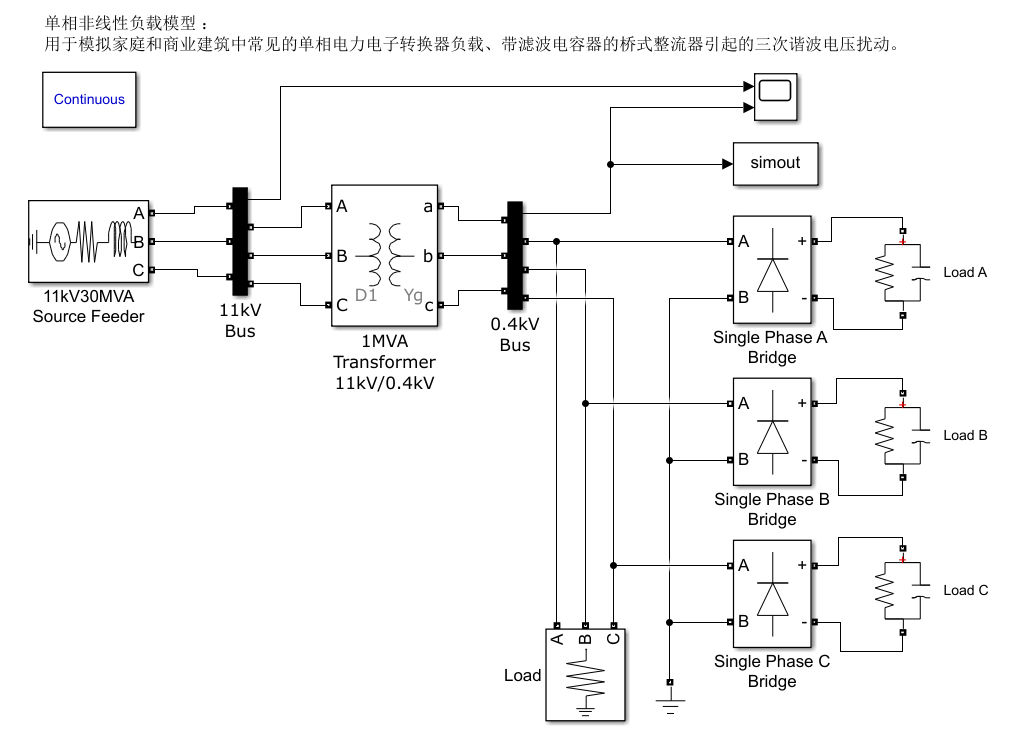

4. 单相/三相非线性负载模型

非线性负载会使电流发生畸变，产生谐波。以单相二极管整流桥为例搭建非线性负载模型，添加 Diode Bridge 模块，再连接电阻、电容等负载元件。

% 搭建单相二极管整流桥非线性负载
load_R = 100; % 负载电阻100欧姆
load_C = 100e - 6; % 负载电容100微法
diode_bridge = Diode Bridge;
load = series(R(load_R), C(load_C));
connect(diode_bridge, load);

运行仿真就能观察到电流的谐波成分，这对电网电能质量危害很大，像引起电气设备过热、干扰通信系统等。

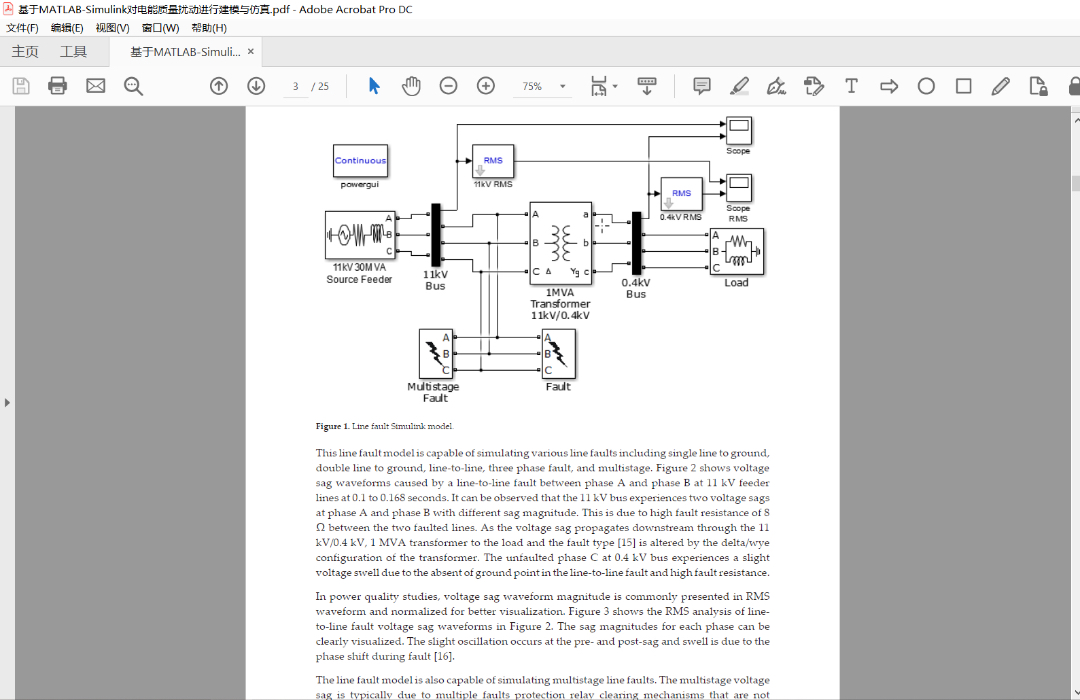

二、理解模型靠文档

为了大家更好理解这些模型，咱还准备了详细说明文档。文档里对每个模型的原理、参数设置、运行结果分析都做了清晰讲解。比如配电线路故障模型文档里，就详细说明了故障类型（单相接地、相间短路等）对电能质量不同方面的影响，以及如何调整故障参数来模拟不同严重程度的故障。

三、仿真条件要记牢

本次仿真条件是基于MATLAB/Simulink R2015b 版本。不同版本在模块功能、参数设置上可能有些差异，所以大家要是按上述模型搭建，最好用这个版本，能少踩点坑。

Power Quality Disturbance：基于MATLAB/Simulink的各种电能质量扰动仿真模型，包括配电线路故障、感应电机启动、变压器励磁、单相/三相非线性负载等模型，可用于模拟各种电能质量扰动和分析研究。 附带一份详细的说明文档对各模型进行说明，便于理解。 仿真条件：MATLAB/Simulink R2015b

通过这些电能质量扰动仿真模型，咱们能更深入了解电能质量问题产生的原因和影响，为解决这些问题打下基础。希望大家都能在MATLAB/Simulink里玩得转这些模型，为电力系统的稳定运行贡献一份力！
