MATLAB代码：考虑多微网电能互补与需求响应的微网双层优化模型 关键词：多微网 电能互补 需求响应 双层优化 动态定价 能量管理 参考文档：《自编文档》 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是考虑多微网电能互补共享的微网双层优化模型，同时优化配电网运营商的动态电价以及微网用户的能量管理策略，在上层，目标函数为配电网运营商的收益最大化，决策变量为配电网运营商的交易电价；在下层，目标函数为各个用户微网最小化运行成本，实现配电网-微网双赢；代码非常精品 这段代码是一个关于微网的电力调度问题的程序。程序的主要目标是通过优化算法来确定微网中的光伏发电量、交流负荷、储能电量以及柔性负荷的分配，以最小化总体的用电费用。下面我将对程序的结构和功能进行详细的解释。 程序首先定义了一些变量和参数，包括光伏发电量、交流负荷、储能电量、柔性负荷等。这些数据是根据实际情况给定的，用于模拟微网的运行情况。 接下来，程序使用优化工具箱中的函数来定义优化问题的约束条件和目标函数。约束条件包括储能约束、光伏发电量约束、柔性负荷约束等。目标函数是用来计算总体的用电费用，目标是最小化这个费用。 然后，程序使用优化工具箱中的函数来求解优化问题。求解过程中，程序会根据约束条件和目标函数，计算出最优的光伏发电量、交流负荷、储能电量以及柔性负荷的分配方案。 最后，程序输出了最终的结果，包括最优的用电费用、配网运营商的收益以及每个微网的用电费用分配情况。程序还绘制了一些图表，用于展示光伏发电量、交流负荷、储能电量以及柔性负荷的变化情况。 总的来说，这段代码是一个用于微网电力调度问题的优化程序，通过优化算法来确定微网中各个电力元素的分配方案，以最小化总体的用电费用。程序的结构清晰，功能明确，适合零基础的程序员阅读和理解。

一、代码核心定位

本代码是一套基于MATLAB平台，采用YALMIP建模工具与CPLEX求解器实现的"多微网双层优化模型"。模型聚焦于配电网与微网的协同运行优化，通过上层配电网运营商的电价决策与下层微网用户的能量管理策略联动，实现"运营商收益最大化"与"微网运行成本最小化"的双目标平衡。代码包含完整的参数配置、约束构建、迭代求解及结果可视化模块，可直接用于含光伏、储能的多微网系统仿真分析。

二、核心文件与功能划分

（一）主程序（maint6.m）：系统中枢与流程控制

作为模型的入口文件，承担全局参数初始化、优化流程调度与结果输出的核心职责，具体功能包括：

1. 数据加载与参数定义
   - 读取外部数据：通过pload=load('pload.txt');加载96个时段（15分钟/时段）的3个微网负荷数据，每行对应1个时段，3列分别对应微网1-3的负荷值。
   - 定义核心参数：
   - 时间维度：tm=96设定优化周期为24小时（96×15分钟）
   - 储能参数：容量cn=[50;50;50]、充放电效率ytac=0.95/ytad=0.95、功率限制pchmax=10/pdismax=10、SOC上下限0.1/0.9
   - 负荷构成：柔性负荷占比（微网1为50%，微网2-3为20%）、固定负荷占比（微网1为50%，微网2-3为80%）
   - 光伏数据：通过数组ppv1/ppv2/ppv3定义各微网96时段的光伏发电预测值

1. 优化变量声明
   通过YALMIP工具箱定义所有决策变量，核心变量包括：
   - 储能相关：充电功率pch、放电功率pdis、状态变量soc、充放电状态二进制变量bch/bdis
   - 光伏利用：实际消纳功率ppvv1/ppvv2/ppvv3
   - 负荷调度：柔性负荷调整量rfh1/rfh2/rfh3
   - 电能交易：微网间交易电量nrfh1/nrfh2/nrfh3、微网与外网交易电量wrfh1/wrfh2/wrfh3

1. 约束条件构建
   构建完整的物理约束与运行规则，确保优化结果的可行性：
   - 储能系统约束：
   - 充放电互斥：bch(i,j)+bdis(i,j)<=1（同一时段不能同时充放电）
   - 功率限制：pch(i,j)<=pchmaxbch(i,j)、pdis(i,j)<=pdismaxbdis(i,j)
   - SOC连续性：soc(i,j+1)=soc(i,j)+ytacpch(i,j)0.25/cn(i)-pdis(i,j)0.25/(ytadcn(i))（0.25为时段小时数）
   - SOC范围：0.1<=soc(i,j)<=0.9
   - 光伏出力约束：0<=ppvv(i,j)<=ppv(i,j)（实际出力不超过预测值）
   - 负荷平衡约束：jgfh(i,j)+rfh(i,j)=ppvv(i,j)+pdis(i,j)-pch(i,j)+wrfh(i,j)+nrfh(i,j)（供需功率平衡）
   - 交易约束：nrfh1(j)+nrfh2(j)+nrfh3(j)=0（微网间交易总量守恒）
   - 柔性负荷调节范围：0.5jrfh(i,j)<=rfh(i,j)<=1.5jrfh(i,j)（需求响应调节边界）

1. 双层迭代求解
   执行4轮上下层交替优化（可调整迭代次数）：
   - 初始值设定：以基准电价jjg启动，调用下层优化函数xc.m获取初始交易计划
   - 迭代过程：for i=1:4循环中，先调用上层函数sc.m基于交易数据优化电价，再调用下层函数xc.m基于新电价优化微网策略
   - 收敛逻辑：通过多轮迭代使电价与交易策略相互适配，形成纳什均衡解

1. 结果输出与可视化
   - 数值结果：计算并打印总用电费用、配网运营商收益、各微网单独成本

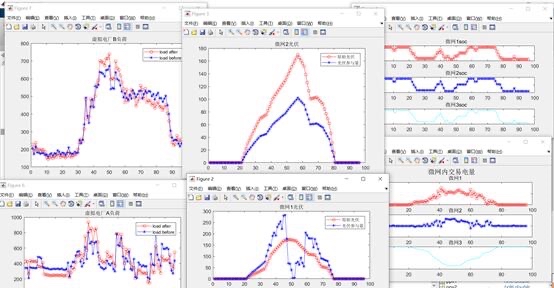

   - 图形输出：生成9类关键曲线（通过figure命令），包括：
   - 各微网储能SOC曲线（验证储能调度合理性）
   - 光伏预测与实际出力对比（评估消纳率）

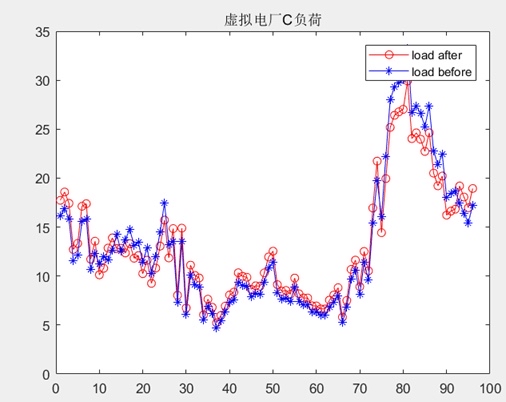

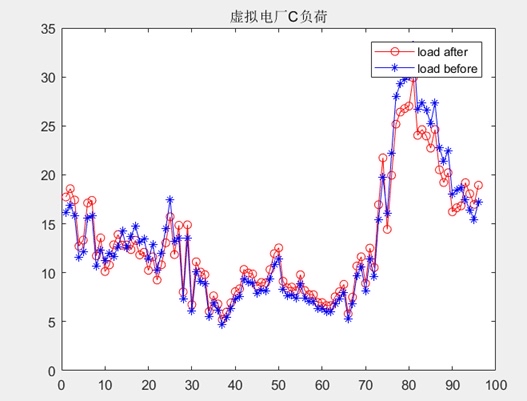

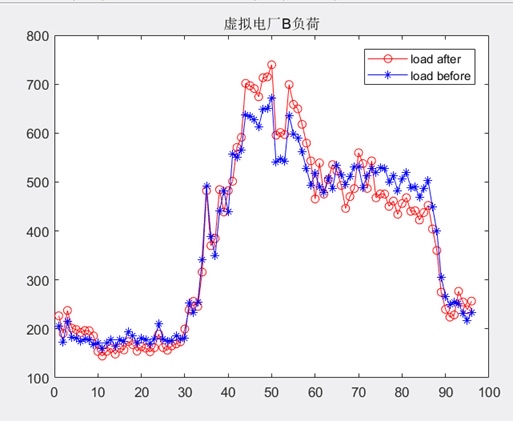

   - 调度前后负荷曲线对比（展示需求响应效果）

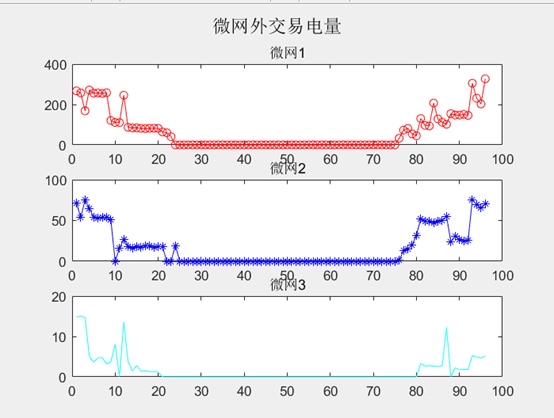

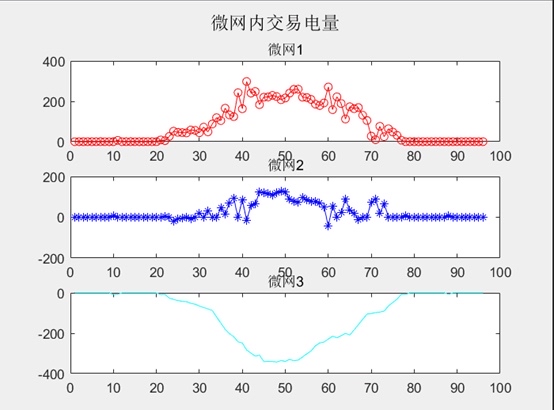

   - 微网内/外交易电量曲线（分析能量流动）
   - 时段电价曲线（呈现动态定价结果）

（二）上层优化函数（sc.m）：配电网运营商电价决策

实现配电网层面的优化，以运营商收益最大化为目标，核心逻辑：

1. 输入输出接口：接收微网与外网的交易电量wrfh1，输出优化后的时段电价jg11和运营商收益-f2

1. 目标函数构建：
   matlab
f2 = -sum(jg1.(wrfh1+jgfh))0.25;

   其中：
   - jg1为待优化的96时段电价向量
   - wrfh1+jgfh表示总购电量（外网交易+固定负荷）
   - 乘以0.25（时段小时数）转换为能量单位
   - 负号将最大化问题转换为YALMIP默认的最小化求解形式

1. 电价约束：
   - 时段电价范围：jjg(i)0.9 <= jg1(i) <= jjg(i)1.1（在基准电价±10%内浮动）
   - 日平均电价约束：mean(jg1) == 0.085（控制整体电价水平）

（三）下层优化函数（xc.m）：微网用户能量管理

实现微网层面的优化，以运行成本最小化为目标，核心逻辑：

1. 输入输出接口：接收上层优化后的电价jg1，输出微网总成本f及关键运行参数（交易电量、SOC、光伏出力等）

1. 目标函数构建：
   matlab
f = sum(jg1.wrfhz + 0.8jg1.nrfhz + cdispdis + cchpch)0.25;

   成本构成包括：
   - 外网购电成本：jg1.wrfhz（按外网电价结算）
   - 微网内购电成本：0.8jg1.nrfhz（内部交易电价为外网80%）
   - 储能运行成本：cdispdis + cch*pch（充放电损耗成本）
   - 乘以0.25转换为能量单位成本

1. 约束复用：直接调用主程序中定义的储能、光伏、负荷等约束条件，确保微网运行符合物理规则

三、核心算法逻辑

1. 双层优化机制：
   - 上层（配电网）：通过调整电价引导微网行为，最大化自身收益
   - 下层（微网）：基于给定电价优化内部资源（光伏、储能、负荷、交易），最小化运行成本
   - 交互逻辑：电价作为上下层耦合变量，通过迭代实现"价格-策略"动态平衡

1. 多微网协同策略：
   - 优先内部交易：微网间交易电价（外网80%）低于外网购电，激励就近消纳
   - 需求响应联动：通过柔性负荷调节（±50%范围）平抑峰谷，降低购电成本
   - 分布式资源优化：光伏优先自用、储能平抑波动，减少对外网依赖

四、关键参数与可调范围

参数类别	核心参数	取值说明	可调范围建议
储能参数	容量cn	[50;50;50]	30-100（根据微网规模）

| | 充放电效率 | 0.95 | 0.85-0.98（实际设备特性） |

| 负荷参数 | 柔性负荷占比 | 微网1:50%；2-3:20% | 10%-60%（需求响应能力） |

MATLAB代码：考虑多微网电能互补与需求响应的微网双层优化模型 关键词：多微网 电能互补 需求响应 双层优化 动态定价 能量管理 参考文档：《自编文档》 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是考虑多微网电能互补共享的微网双层优化模型，同时优化配电网运营商的动态电价以及微网用户的能量管理策略，在上层，目标函数为配电网运营商的收益最大化，决策变量为配电网运营商的交易电价；在下层，目标函数为各个用户微网最小化运行成本，实现配电网-微网双赢；代码非常精品 这段代码是一个关于微网的电力调度问题的程序。程序的主要目标是通过优化算法来确定微网中的光伏发电量、交流负荷、储能电量以及柔性负荷的分配，以最小化总体的用电费用。下面我将对程序的结构和功能进行详细的解释。 程序首先定义了一些变量和参数，包括光伏发电量、交流负荷、储能电量、柔性负荷等。这些数据是根据实际情况给定的，用于模拟微网的运行情况。 接下来，程序使用优化工具箱中的函数来定义优化问题的约束条件和目标函数。约束条件包括储能约束、光伏发电量约束、柔性负荷约束等。目标函数是用来计算总体的用电费用，目标是最小化这个费用。 然后，程序使用优化工具箱中的函数来求解优化问题。求解过程中，程序会根据约束条件和目标函数，计算出最优的光伏发电量、交流负荷、储能电量以及柔性负荷的分配方案。 最后，程序输出了最终的结果，包括最优的用电费用、配网运营商的收益以及每个微网的用电费用分配情况。程序还绘制了一些图表，用于展示光伏发电量、交流负荷、储能电量以及柔性负荷的变化情况。 总的来说，这段代码是一个用于微网电力调度问题的优化程序，通过优化算法来确定微网中各个电力元素的分配方案，以最小化总体的用电费用。程序的结构清晰，功能明确，适合零基础的程序员阅读和理解。

| 交易参数 | 内部电价系数 | 0.8 | 0.7-0.9（调节内部交易积极性） |

| 优化参数 | 迭代次数 | 4 | 3-10（平衡精度与计算量） |

| | 电价浮动范围 | ±10% | ±5%-±20%（市场灵活度） |

五、运行与调试要点

1. 环境配置：
   - 需安装MATLAB（R2018b及以上）、YALMIP工具箱、CPLEX求解器（需有效许可证）
   - 确保pload.txt文件与代码同目录，格式为96行×3列数值

1. 常见问题处理：
   - 求解失败：检查约束是否冲突（如SOC初始值与递推方程矛盾），可放宽非核心约束（如电价浮动范围）
   - 结果异常：验证参数单位一致性（功率单位统一为kW），检查光伏/负荷数据量级是否合理
   - 计算缓慢：减少迭代次数、简化微网数量（修改代码中微网相关循环）

1. 功能扩展建议：
   - 增加微网数量：扩展ppv/pload数组维度，调整交易约束中的微网数量
   - 引入不确定性：将光伏/负荷数据改为随机变量，采用鲁棒优化方法
   - 增加碳排放目标：在目标函数中加入碳成本项，实现多目标优化

本代码通过模块化设计与完整的约束体系，清晰实现了多微网双层优化的核心逻辑，可为分布式能源系统优化、需求响应机制设计等研究提供直接的仿真工具与代码参考。
