变压器是电力电子系统中实现电压变换、电气隔离与能量传递的核心器件。然而，实际应用中，趋肤效应、涡流损耗及寄生参数等非理想特性往往成为制约系统效率的关键瓶颈。
本期文章将深为你入解析变压器的工作原理，重点剖析各类损耗机制与等效电路模型，并结合典型实例，为高效可靠的变压器设计与选型提供实用指导。
1. 变压器的基础原理
变压器在日常生活中应用广泛，其核心工作原理基于线圈间的互感效应。
独立电感 vs 耦合电感：

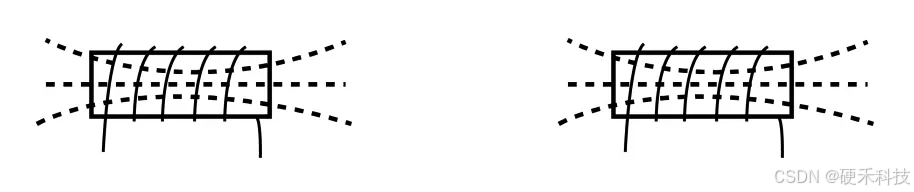

当两个独立的电感在电路中布置且磁路独立时，相互影响极小；

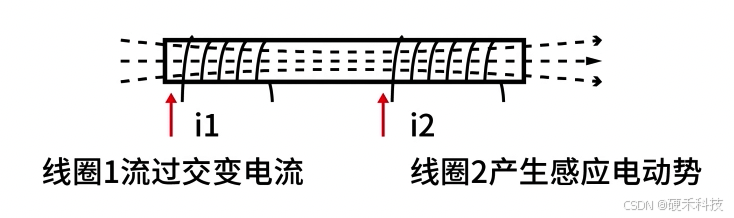

而当多个线圈绕制在同一个磁芯上时，线圈间建立直接的磁联系。此时，磁通不仅链合本线圈，还会穿过其他绕组，从而在其他绕组上产生感应电动势，形成互感现象。

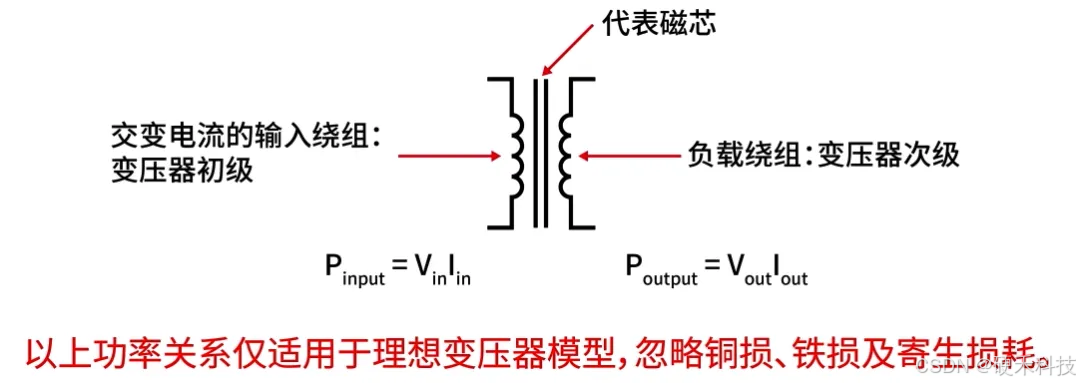

变压器本质上是一组具有多个线圈的耦合电感，由初级绕组和次级绕组（可能包含多个次级）组成，通过磁芯提供磁通耦合。
2. 变压器的基本功能
- 电气隔离：实现不同线圈间的电气绝缘，保障安全。
- 能量传递与转换：将能量从初级传递至次级（伴随铜损和铁损）。若初/次级匝数不同，电压随之改变，从而实现电能形式的变换。
- 能量分配：通过不同的次级绕组输出不同的电压，将能量分配给多个负载。
- Pinput = Vin1 Iin1 + Vin2 Iin2 + …… Vinn Iinn
3. 变压器的工作状态分析

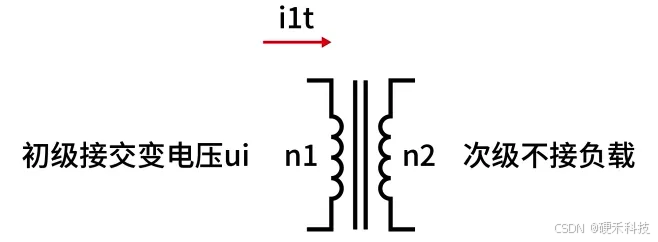

空载状态：
- 由于初级自感 L1L1 并非无穷大，初级侧始终存在一个较小的励磁电流。
- 电压变换比近似满足：u1 / u2 ≈ n1/ n2

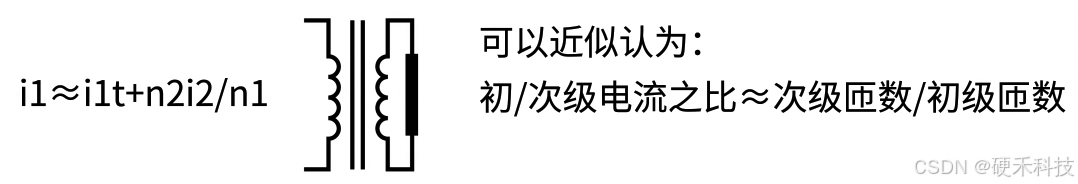

负载状态：
- 电流变换比近似满足：初级/次级电流 ≈ 次级匝数/初级匝数
- 在此状态下，变压器可视为一个电流变换装置。
4. 变压器的等效电路

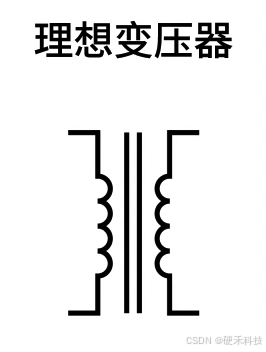

理想变压器：假设完全耦合，无铜损/铁损，励磁电流忽略不计，且无漏感与寄生电容。

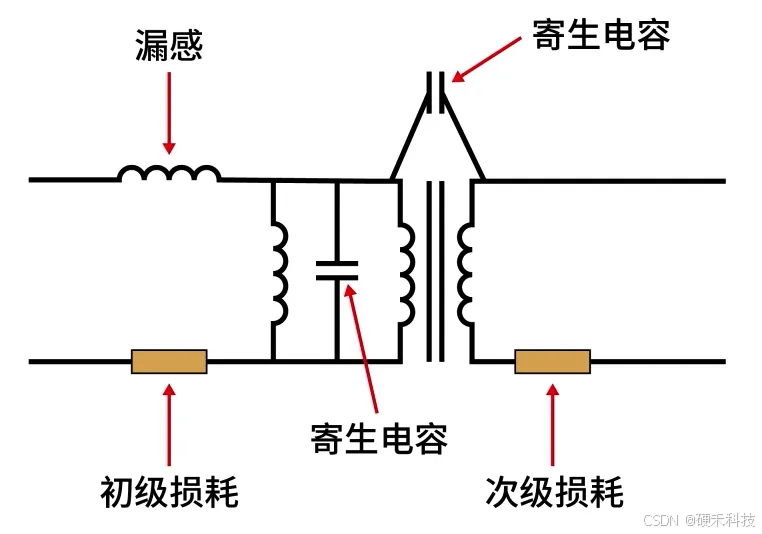

实际变压器：必须考虑非理想因素，其等效电路需包含损耗元件及寄生参数。
5. 变压器的涡流损耗
涡流损耗是影响变压器效率的主要因素之一。当绕组或磁芯处于变化磁场中时，导体内会产生感应电动势，形成闭合环状电流（即“涡流”），进而产生I2R焦耳热。在一定频率范围内，涡流损耗近似与频率的平方及导体厚度的平方成正比。
绕组导线中的涡流损耗：

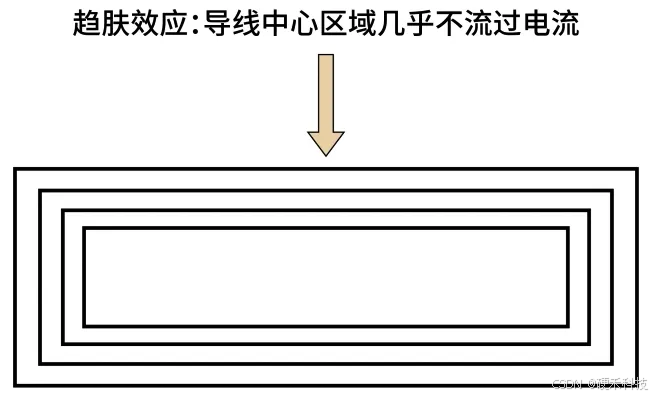

- 趋肤效应：高频电流趋向于在导线表面流动，导致导线中心区域利用率下降，等效交流电阻增加。
- 邻近效应：相邻导线产生的交变磁场会在其他导线中感应出涡流，加剧损耗。在多层绕制时，此效应尤为显著。
- 设计建议：避免“单层满绕”。单层紧密绕满整个骨架宽度会产生最强的径向磁场，导致极大的邻近效应损耗，通常建议绕组宽度不超过骨架宽度的 80%。
磁芯中的涡流损耗：

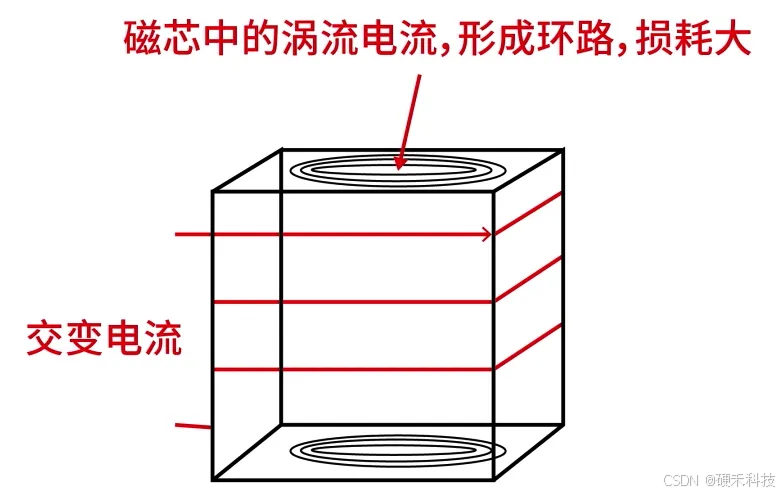

交变磁场同样会在导磁材料内部产生涡流。
不同材料的应对策略如下：
- 铁氧体磁芯：电阻率极高，涡流损耗通常很小，适合高频应用。
- 金属磁粉芯（如铁硅铝、铁镍钼）：由绝缘金属粉末颗粒压制而成，利用高电阻率抑制涡流。
- 硅钢片：适用于工频（50/60Hz）。通过轧制成薄片并表面绝缘，减小环流厚度 tt ，从而控制损耗。
- 非晶合金：采用片间涂覆绝缘层的方式降低损耗。
6. 漏感
- 成因：初级侧无法实现完全耦合，部分能量存储于磁场中，等效为与激励线圈串联的电感。
- 数值范围：一般变压器的漏感值约为初级电感的 1% - 5%。
- 测量方法：短路所有次级线圈，测量初级线圈的电感量，所得值即为漏感。
- 应用：在一些电路，如：LLC、全桥移相的零压开关等电路中，漏感参与谐振以实现软开关。
- 抑制：首选闭合磁路或磁路长度小的磁芯（如环形变压器漏感远小于其他形状）；减少初级匝数；优化绕法（如交错绕制）；确保绕制紧密。
7. 变压器的寄生电容

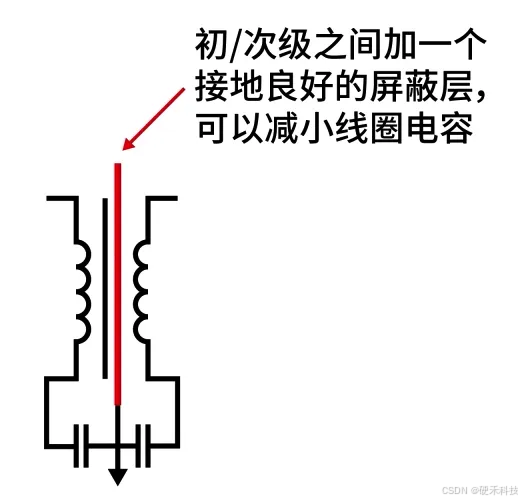

线圈间电容：初/次级之间不可避免的存在电容，这个电容构成了高频耦合通道，可通过在初/次级间增加接地良好的屏蔽层来减小。

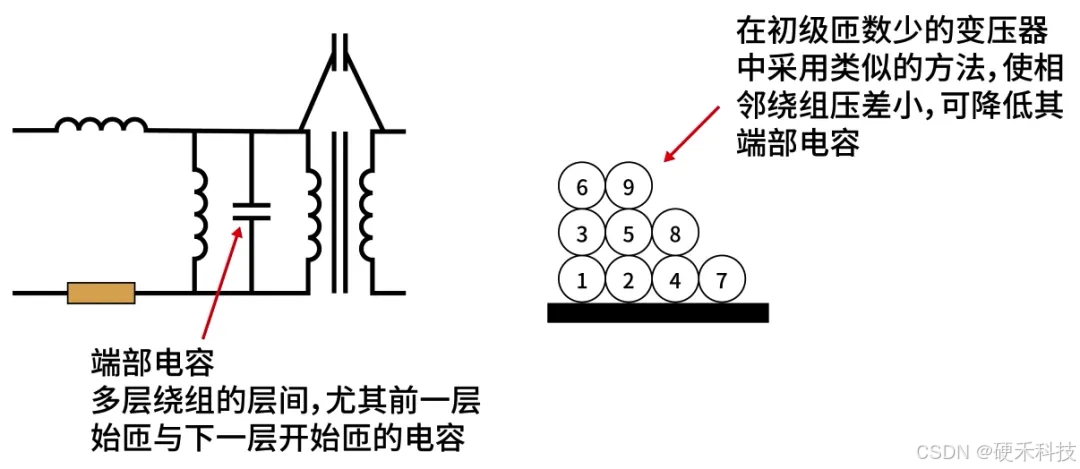

端部电容：同一线圈多层绕组的层间（尤其是前一层始匝与下一层始匝之间）存在寄生电容，该电容与励磁电感并联。可通过优化绕法（如分段绕制）来减小。
8. 变压器的产品实例

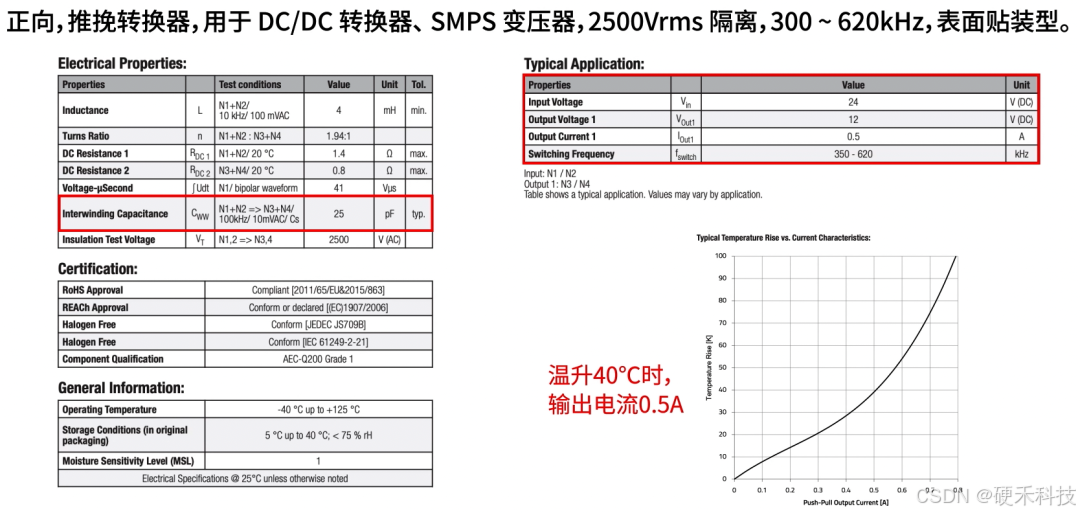

我们以 Würth Elektronik 出品的一颗750317331为例，介绍一下高频功率变压器的性能。这是一颗为推挽拓扑专用的 24V 转 12V，DC/DC 表面贴装变压器。在温升为 40℃ 时还可以输出电流 0.5A。工作频率 300kHz 以上。初/次级电容 25pF，绝缘强度 2500V。

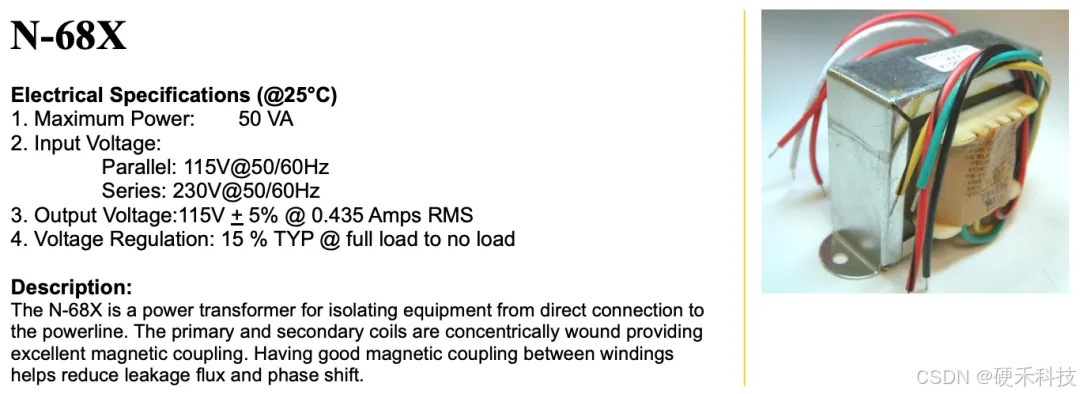

相比之下， 例如 Triad Magnetics 的 N-68X 这样的工频变压器非常成熟，不用考虑寄生效应，只需要注意输入/输出电压、容量、精度即可。
本期文章从线圈互感出发，为大家讲解了变压器的本质、初级与次级关系、空载与负载特性，以及理想模型与实际等效电路的区别；同时结合涡流损耗、漏感、寄生电容等关键问题，帮助你理解变压器在高频 DC-DC 与工频场景中的实际应用与设计重点。
如果你对文章的感兴趣的话，之后也会为大家每周更新分立电源和电源管理小百科的知识内容，帮助你理解器件的工作原理与关键参赛，为你提供选型思路与布局注意事项，帮助你在实际设计中有效提升系统可靠性。无论您是电源设计初学者，还是希望系统梳理知识的工程师，都能在这里找到所需内容。
