国产遥感卫星系列（六）：高分六号（GF-6）——中国首颗"红边"陆地观测卫星

问题引入

在前五篇文章中，我们介绍了从GF-1到GF-5各具特色的高分卫星。其中GF-1和GF-2采用的是标准的4波段多光谱配置（蓝、绿、红、近红外），GF-5更是达到了330个波段的高光谱水平。然而，对于农业监测和植被评估来说，有一个特殊的光谱区间一直被标准多光谱卫星所忽视——红边（Red Edge）。你是否曾遇到过以下问题？

  1. 不同作物品种（如小麦和玉米）在标准多光谱影像上难以区分
  2. 作物处于不同生长阶段（拔节期vs抽穗期），但常规植被指数变化不明显
  3. 需要早期发现作物病虫害，但肉眼和常规影像无法识别早期胁迫
  4. 森林树种分类精度不够，不同树种的光谱差异太小
  5. 湿地植被类型区分困难，芦苇和香蒲在常规影像上几乎一样

2018年6月2日，高分六号（GF-6）卫星的成功发射，为这些问题提供了创新的解决方案。作为中国首颗具备红边波段的多光谱陆地观测卫星，GF-6在继承GF-1优秀技术的基础上，增加了对农业和植被监测至关重要的红边波段，被称为中国的"农业卫星"。

卫星概况

基本参数

  • 发射时间：2018年6月2日
  • 发射地点：酒泉卫星发射中心
  • 运载火箭：长征二号丁运载火箭
  • 设计寿命：8年
  • 轨道类型：太阳同步轨道
  • 轨道高度：约645公里
  • 降交点地方时：10:30 AM
  • 重访周期：4天（单星）

历史意义

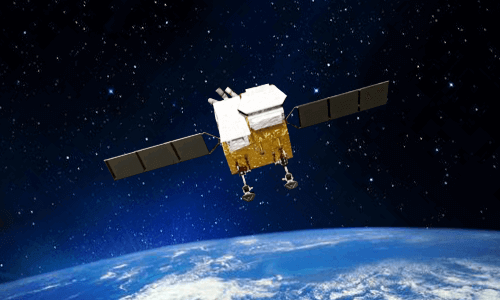

GF-6与GF-1采用了相同的卫星平台，但载荷配置全面升级。它是中国首颗具备红边波段的多光谱陆地观测卫星，也是世界上少数几颗专门为农业监测优化的多光谱卫星之一。GF-6的发射使中国具备了更加精细的农业遥感监测能力，对于保障国家粮食安全具有重要意义。
在这里插入图片描述

红边波段：GF-6的核心创新

什么是红边？

红边（Red Edge）是指植被反射光谱在680-760nm区间内从低反射率（红波段吸收）急剧上升到高反射率（近红外波段反射）的过渡区域。

植被光谱曲线：
反射率 ↑
  0.6 ┤                              ┌─── NIR
  0.5 ┤                             ╱
  0.4 ┤                            ╱
  0.3 ┤                           ╱
  0.2 ┤     ┌── 绿峰             ╱   ← 红边区域
  0.1 ┤    ╱│                  ╱    （680-760nm）
  0.0 ┤───┴─┴──┴──┴──┴──┴──┴──┴──┴──┴──→ 波长
      400  500  600  700  800  900  1000nm
            红吸收谷

红边的核心意义：

  • 对植被健康极其敏感：植被一旦受到胁迫，红边位置会发生偏移
  • 高叶面积指数（LAI）下不饱和：相比NDVI在高LAI时容易饱和，红边参数更敏感
  • 区分不同植被类型：不同植物种类的红边位置和形状有差异
  • 估算叶绿素含量：红边位置与叶绿素含量呈正相关

GF-6的红边波段

GF-6在标准4波段基础上，新增了2个红边波段和1个黄边波段：

波段号 波段名称 光谱范围 分辨率 主要用途
1 海岸/气溶胶 0.40-0.45μm 8米 海岸带监测、大气校正
2 蓝波段 0.45-0.52μm 8米 水体、土地利用
3 绿波段 0.52-0.59μm 8米 植被健康
4 红波段 0.63-0.69μm 8米 叶绿素吸收
5 红边1 0.69-0.73μm 8米 红边区域
6 红边2 0.73-0.77μm 8米 红边区域
7 黄边/黄波段 0.59-0.63μm 8米 植被胁迫
8 近红外 0.77-0.89μm 8米 植被生物量
9-12 WFV 4波段 16米 16米 宽幅多光谱

红边波段与国际对比

卫星 红边波段数 红边位置 发射年份
GF-6 2个 0.69-0.77μm 2018
Sentinel-2（欧空局） 3个 0.70/0.71/0.74μm 2015
WorldView-2（美国） 1个 0.71-0.74μm 2009
RapidEye（德国） 1个 0.69-0.73μm 2008

有效载荷

1. 8米多光谱相机（PMS）

技术参数：

  • 空间分辨率：全色2米 / 多光谱8米
  • 波段数：8个（比GF-1多4个）
  • 幅宽：单台相机60公里（双相机组合）
  • 量化位数：12bit

2. 16米宽幅相机（WFV）

技术参数：

  • 空间分辨率：16米
  • 波段数：4个（标准蓝绿红近红外）
  • 幅宽：800公里（4台相机组合）
  • 量化位数：12bit

GF-1与GF-6的对比

对比项 GF-1 GF-6
卫星平台 相同 相同
PMS分辨率 2米/8米 2米/8米
PMS波段数 4个 8个
WFV分辨率 16米 16米
WFV波段数 4个 4个
红边波段 无 2个
黄边波段 无 1个
海岸波段 无 1个
发射时间 2013年 2018年

波段对比

GF-1 PMS:  蓝    绿    红    NIR
           |     |     |     |
           450   550   650   800nm

GF-6 PMS:  海岸  蓝    绿   黄边   红    红边1  红边2  NIR
           |     |     |     |     |     |     |     |
           425   500   560   610   660   710   750   830nm

数据组织与文件命名规范

数据产品目录结构

GF-6数据产品解压后的目录结构与GF-1相似，但波段配置不同：

GF6_PMS1_E116.5_N39.5_20180615_L1A0000333/
├── README.txt
├── metadata.xml
├── auxiliary/
│   ├── calibration_params.txt
│   └── RPC_coefficients.txt
├── image/
│   ├── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_PAN.tif      # 2米全色
│   ├── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_MUX.tif      # 8波段多光谱
│   ├── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_PAN.rpb
│   ├── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_MUX.rpb
│   └── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_BROWSE.jpg
└── preview/
    └── GF6_PMS1_E116.5_N39.5_20180615_L1A0000333.jpg

注意：GF-6的多光谱文件后缀为 _MUX（而非GF-1的 _MUL），表示它是8波段的多光谱数据。

文件命名规则

GF6_PMS1_E116.5_N39.5_20180615_L1A0000333_MUX.tif

与GF-1基本一致，主要区别：

  • 卫星代号：GF6
  • 产品类型后缀：_MUX（8波段多光谱）

波段编号与波长对照

波段号 名称 中心波长 带宽 主要应用
1 Coastal 425nm 50nm 大气校正、浅水探测
2 Blue 500nm 70nm 水体、土地利用
3 Green 560nm 70nm 植被健康
4 Yellow 610nm 40nm 植被胁迫、土壤
5 Red 660nm 60nm 叶绿素吸收
6 Red Edge 1 710nm 40nm 红边区域
7 Red Edge 2 750nm 40nm 红边区域
8 NIR 830nm 120nm 植被生物量
# GF-6波段操作示例
import rasterio
import numpy as np

def load_gf6_multispectral(mux_file):
    """加载GF-6 8波段多光谱数据"""

    with rasterio.open(mux_file) as src:
        data = src.read()
        profile = src.profile

    # 波段定义
    bands = {
        'coastal': data[0],   # 425nm
        'blue': data[1],      # 500nm
        'green': data[2],     # 560nm
        'yellow': data[3],    # 610nm
        'red': data[4],       # 660nm
        'red_edge1': data[5], # 710nm
        'red_edge2': data[6], # 750nm
        'nir': data[7]        # 830nm
    }

    print(f"GF-6多光谱数据已加载")
    print(f"影像尺寸: {data.shape[2]} x {data.shape[1]}")
    print(f"波段数: {data.shape[0]}")

    return bands, profile

# 使用示例
# bands, profile = load_gf6_multispectral('GF6_PMS1_..._MUX.tif')

基于红边波段的植被指数

GF-6的红边波段使其能够计算多种高级植被指数，这些指数在农业监测中具有独特的优势。

1. 归一化红边指数（NDRE）

这是最常用的红边植被指数，与NDVI类似但使用红边替代红波段：

def ndre(nir, red_edge):
    """归一化红边指数"""
    return (nir - red_edge) / (nir + red_edge)

# 使用红边1（710nm）计算
ndre1 = ndre(bands['nir'], bands['red_edge1'])
# 使用红边2（750nm）计算
ndre2 = ndre(bands['nir'], bands['red_edge2'])

NDRE vs NDVI：

对比项 NDVI NDRE
公式 (NIR-Red)/(NIR+Red) (NIR-RE)/(NIR+RE)
高LAI下 易饱和 不饱和
叶绿素敏感度 一般 高
冠层结构影响 大 小
适用场景 低-中植被覆盖 中-高植被覆盖

2. 红边叶绿素指数（CIRedEdge）

def ci_rededge(nir, red_edge):
    """红边叶绿素指数"""
    return (nir / red_edge) - 1

3. 改进型红边比值指数（MSR_RE）

def msr_rededge(nir, red_edge):
    """改进型红边比值指数"""
    return (nir / red_edge - 1) / (np.sqrt(nir / red_edge) + 1)

4. 植被胁迫监测（使用黄边波段）

def yellow_edge_stress_index(yellow, red_edge):
    """黄边胁迫指数"""
    return (yellow - red_edge) / (yellow + red_edge)

5. 综合植被健康指数

def comprehensive_vegetation_index(bands):
    """基于GF-6多波段的综合植被健康指数"""

    # NDVI（标准）
    ndvi = (bands['nir'] - bands['red']) / (bands['nir'] + bands['red'])

    # NDRE（红边）
    ndre = (bands['nir'] - bands['red_edge1']) / (bands['nir'] + bands['red_edge1'])

    # 叶绿素指数
    ci = (bands['nir'] / bands['red_edge1']) - 1

    # 黄边指数（反映早期胁迫）
    yellow_ratio = bands['yellow'] / bands['green']

    # 综合评分（加权平均）
    composite = 0.3 * ndvi + 0.4 * ndre + 0.2 * ci + 0.1 * (1 - yellow_ratio)

    return {
        'NDVI': ndvi,
        'NDRE': ndre,
        'CI': ci,
        'Yellow_Ratio': yellow_ratio,
        'Composite_Score': composite
    }

各指数适用场景

指数 适用场景 GF-6的优势
NDVI 常规植被覆盖度 8米分辨率，比MODIS更精细
NDRE 高覆盖度作物、叶绿素估算 红边波段的核心应用
CI 叶绿素含量估算 双红边波段提高精度
黄边指数 早期胁迫检测 GF-6独有黄边波段
综合指数 精准农业决策 多波段协同分析

典型应用案例

1. 精准农业：作物氮素诊断

应用流程：

def nitrogen_diagnosis(bands):
    """基于红边波段的作物氮素诊断"""

    # 计算红边参数
    ndre = (bands['nir'] - bands['red_edge1']) / (bands['nir'] + bands['red_edge1'])

    # 红边位置（通过两个红边波段插值估算）
    # 实际红边位置在710-750nm之间
    re1_val = bands['red_edge1']
    re2_val = bands['red_edge2']

    # 简化的红边位置估算
    red_edge_position = 710 + (750 - 710) * (ndre + 1) / 2

    # 氮素诊断等级
    conditions = [
        (ndre > 0.5, '氮素充足'),
        (ndre > 0.35, '氮素正常'),
        (ndre > 0.2, '轻度缺氮'),
        (ndre >= 0, '中度缺氮'),
        (ndre < 0, '严重缺氮')
    ]

    # 生成诊断图
    diagnosis = np.zeros_like(ndre, dtype=np.uint8)
    for i, (condition, label) in enumerate(conditions):
        diagnosis[condition] = i + 1

    return ndre, red_edge_position, diagnosis

优势：

  • NDRE比NDVI对氮素变化更敏感
  • 8米分辨率可以识别到地块级别的氮素差异
  • 支持变量施肥决策

2. 作物类型识别

GF-6的8个多光谱波段为作物类型识别提供了更丰富的光谱信息：

# 基于GF-6多波段的作物分类
def crop_classification(bands):
    """利用GF-6多波段进行作物分类"""
    from sklearn.ensemble import RandomForestClassifier

    # 构建特征向量（8个波段 + 3个植被指数）
    features = np.stack([
        bands['coastal'],
        bands['blue'],
        bands['green'],
        bands['yellow'],
        bands['red'],
        bands['red_edge1'],
        bands['red_edge2'],
        bands['nir'],
    ], axis=-1)

    # 计算植被指数作为补充特征
    ndvi = (bands['nir'] - bands['red']) / (bands['nir'] + bands['red'])
    ndre = (bands['nir'] - bands['red_edge1']) / (bands['nir'] + bands['red_edge1'])
    ndwi = (bands['green'] - bands['nir']) / (bands['green'] + bands['nir'])

    features = np.dstack([features, ndvi[..., np.newaxis]])
    features = np.dstack([features, ndre[..., np.newaxis]])
    features = np.dstack([features, ndwi[..., np.newaxis]])

    # 特征形状: (height, width, 11)
    # 实际分类需要准备训练样本

    return features

可区分的作物类型：

  • 小麦 vs 玉米（生长期差异）
  • 水稻（水体背景）
  • 棉花（特殊的冠层结构）
  • 蔬菜（精细地块级别）

3. 森林树种分类

红边波段在森林树种分类中表现优异：

树种 红边位置 近红外反射率 区分要点
落叶阔叶林 715-720nm 高 红边偏红波段
常绿针叶林 705-710nm 中 红边偏蓝
混交林 710-715nm 中高 介于两者之间
竹林 720-725nm 高 特殊冠层结构

4. 作物胁迫早期检测

def early_stress_detection(bands):
    """基于黄边和红边的早期胁迫检测"""

    # 黄边比值（胁迫敏感）
    yellow_ratio = bands['yellow'] / bands['green']

    # 红边叶绿素指数
    ci = (bands['nir'] / bands['red_edge1']) - 1

    # 胁迫指数
    stress_index = (yellow_ratio - 0.5) * (1 - ci)

    # 胁迫等级
    stress_levels = np.zeros_like(stress_index, dtype=np.uint8)
    stress_levels[stress_index > 0.1] = 1  # 轻度胁迫
    stress_levels[stress_index > 0.2] = 2  # 中度胁迫
    stress_levels[stress_index > 0.3] = 3  # 重度胁迫

    return stress_index, stress_levels

早期检测的优势：

  • 在肉眼可见症状出现前3-5天即可发现胁迫
  • 黄边波段对早期胁迫最敏感
  • 为精准施药和灌溉争取时间

5. 湿地监测

GF-6的海岸波段和红边波段在湿地监测中具有独特价值：

  • 海岸波段（425nm）：浅水探测、水质评估
  • 红边波段：水生植被识别
  • 湿地植被分类：芦苇、香蒲、红树林的精细区分

6. GF-6与GF-1的协同应用

应用 GF-1（2013） GF-6（2018）
常规植被监测 NDVI NDVI + NDRE
作物分类 4波段 8波段 + 红边
氮素诊断 不可行 可行（红边指数）
早期胁迫 有限 黄边+红边协同
森林分类 精度一般 精度显著提升
湿地监测 无海岸波段 有海岸波段

协同模式：

  • 时间序列：GF-1（2013-2018）+ GF-6（2018至今）形成连续观测
  • 优势互补：GF-1大范围普查 + GF-6精细农业监测
  • 数据融合：结合两者数据进行长时间序列分析

数据获取

获取渠道

  1. 中国资源卫星应用中心（www.cresda.com）

    • 官方数据分发平台
    • 支持按波段配置查询

  2. 国家综合地球观测数据共享平台

    • 科研用途数据申请

数据选择建议

应用需求 推荐数据 说明
农业常规监测 MUX 8波段 充分利用红边
高精度制图 PAN+ MUX融合 2米分辨率
大范围调查 WFV 4波段 800公里幅宽
作物氮素诊断 MUX 红边波段 核心应用
森林分类 MUX 8波段 红边+近红外

技术优势与局限

优势分析

  1. 红边波段：中国首颗具备红边波段的陆地观测卫星
  2. 8波段配置：相比GF-1增加一倍波段数
  3. 农业优化：专门为农业监测优化的光谱设置
  4. 兼容GF-1：与GF-1同平台，可形成连续时间序列
  5. 12bit量化：更高的辐射分辨率

技术局限

  1. 空间分辨率：8米多光谱，与GF-2的0.8米差距较大
  2. 红边波段数：2个红边波段，少于Sentinel-2的3个
  3. 幅宽：PMS幅宽60公里，大区域覆盖需要拼接
  4. 光谱范围：仅覆盖可见光-近红外，无短波红外
  5. 数据连续性：与GF-1的时间序列衔接需要交叉定标

总结与展望

高分六号（GF-6）作为中国首颗具备红边波段的陆地观测卫星，在农业监测领域具有独特的价值。它与GF-1形成了良好的互补——GF-1提供大范围多光谱观测，GF-6提供精细化的农业植被监测能力。

主要成就

  1. 技术创新：首次在国内陆地观测卫星中引入红边波段
  2. 农业应用：显著提升了作物监测和诊断能力
  3. 体系完善：丰富了高分系列的光谱配置
  4. 国际对标：与Sentinel-2等国际卫星形成互补

与GF-1的接力

  • GF-1（2013-2018）：奠定高分辨率多光谱基础
  • GF-6（2018至今）：继承并升级，增加红边波段
  • GF-1B/C/D：后续组网卫星，提升时间分辨率
  • 联合应用：GF-1系列 + GF-6形成完整的农业监测星座

应用前景

  1. 精准农业：从"有没有"到"好不好"的转变
  2. 粮食安全：国家级作物长势监测和产量预估
  3. 生态监测：森林健康、湿地保护的精细化评估
  4. 碳汇估算：高精度植被参数支撑碳汇计算

下一篇预告： 我们将介绍高分七号（GF-7）卫星——中国首颗亚米级立体测绘卫星，探索其双线阵立体成像技术在1:10000比例尺测图和三维建模中的应用。

系列回顾：

  • [（一）高分一号（GF-1）——中国高分辨率对地观测的里程碑]
  • [（二）高分二号（GF-2）——中国亚米级遥感的新纪元]
  • [（三）高分三号（GF-3）——中国首颗C频段多极化SAR卫星]
  • [（四）高分四号（GF-4）——地球同步轨道的"太空慧眼"]
  • [（五）高分五号（GF-5）——中国首颗高光谱观测卫星]
  • （六）高分六号（GF-6）——中国首颗"红边"陆地观测卫星
