储能系统不只是电池堆！一文读懂BMS、EMS、PCS三大核心

很多人一听到“储能系统”，脑海里浮现的可能就是一排排堆叠起来的电池。但实际上，储能系统远比这复杂和精妙。它是一个由多个子系统协同工作的完整解决方案，是保障电网稳定、实现能源高效利用的关键一环。今天，我们就来拆解这些专业术语，让你对储能有一个清晰、全面的认识。

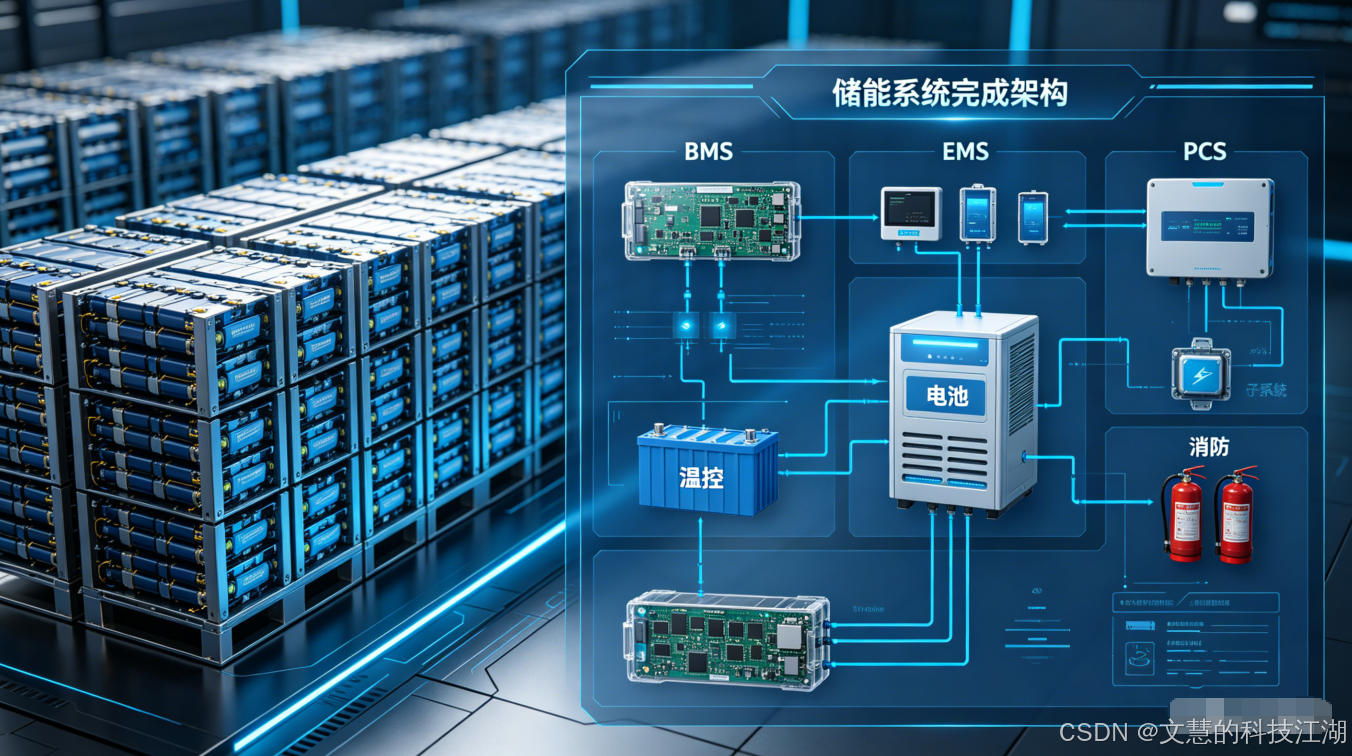

一、储能系统的“四大金刚”：系统架构解析

一个完整的储能系统，就像一个精密的团队，由四大核心子系统构成，各司其职，缺一不可。

1. 电池子系统 (Battery System)

   • 定位：储能系统的“心脏”，负责储存电能。
   • 结构：遵循从微观到宏观的层级结构：电芯 → 模组 → 电池簇。电芯是最小的电能存储单元，多个电芯组成模组，再由多个模组串联或并联成电池簇，形成规模化的储电能力。
   • 主流技术：目前市场上主流的技术路线是磷酸铁锂电池，以其高安全性、长循环寿命和相对低廉的成本而备受青睐。

2. 功率转换子系统 (PCS)

   • 定位：能量的“翻译官”，负责交直流转换。
   • 核心设备：储能变流器（PCS）。它的核心功能是实现交流电（AC）和直流电（DC）的双向转换。
     • 充电时：将电网的交流电高效地转换为直流电，储存到电池中。
     • 放电时：将电池储存的直流电转换为交流电，供给负载使用或回馈至电网。

3. 管理控制子系统 (EMS & BMS)

   • 定位：系统的“大脑”和“安全管家”，负责智能调度与安全监控。
   • 核心组件：
     • BMS (电池管理系统)：如同电池的“贴身保镖”，实时监测每一颗电芯的电压、电流、温度等关键参数，确保电池在安全范围内运行，并通过均衡技术延长电池寿命。
     • EMS (能量管理系统)：作为整个系统的“指挥官”，根据电价、负载需求、电网指令等信息，制定最优的充放电策略，实现经济效益最大化和电网友好互动。

4. 辅助子系统 (Auxiliary System)

   • 定位：系统的“后勤保障部”，为稳定运行提供基础支持。
   • 包含模块：主要包括温控系统、消防系统和配电系统。
     • 温控：确保电池始终工作在15℃～30℃的最佳温度区间，过高则散热，过低则加热。
     • 消防：配备气体或水雾灭火系统，在发生热失控等极端情况时能迅速响应，保障系统安全。
     • 配电：负责系统内部的电能分配和电气安全保护。

二、储能系统的“百变魔方”：运行控制揭秘

储能系统的灵活性体现在其多样化的运行控制策略上，以适应不同的应用场景。

三种基本充放电方式：

• 恒流充放电：电流保持恒定。主要用于保护电池，特别是在充电初期或对电流敏感的场景。
• 恒压充放电：电压保持恒定。多用于充电的后期阶段，确保电池充满。
• 恒功率充放电：按设定的功率持续运行。这是最常用的模式，尤其适用于峰谷套利等需要长时间稳定输出功率的场景。

三种主要运行模式：

• 并网模式：储能系统与公共电网连接，既可以从电网充电，也可以向电网放电。这是最常见的应用模式。
• 离网模式：储能系统与电网断开，独立为本地负载供电。适用于电网覆盖不到的偏远地区、海岛，或作为应急备用电源。
• 微网运行：在特定区域内，储能系统与分布式发电（如光伏、风电）和负载组成一个小型的、可控的电网，实现能源的自给自足和优化管理。

核心经济运行策略：

• 峰谷套利：利用电网峰谷电价差，在电价低谷时充电，在电价高峰时放电，赚取差价，降低用户的整体用电成本。
• 需量管理：对于按最大需量缴纳基本电费的大工业用户，储能系统可以在用电高峰时段放电，抵消一部分电网购电，从而降低计费的最大需量，节省基本电费开支。

三、储能系统的“铁三角”：核心设备详解

在储能系统中，BMS、EMS、PCS构成了确保系统安全、智能、高效运行的“铁三角”。

1. BMS (电池管理系统)

   • 角色：电池的“贴身保镖”与“健康管家”。
   • 核心功能：
     • 实时监控：不间断地采集每颗电芯的电压、电流、温度数据。
     • 安全保护：一旦监测到异常（如温度骤升、过充过放），立即发出警报，甚至主动切断电路，防止热失控等危险发生。
     • 电池均衡：通过主动或被动均衡技术，消除电芯间的不一致性，让所有电芯“步调一致”，从而延长整个电池组的使用寿命。

2. EMS (能量管理系统)

   • 角色：储能系统的“指挥官”与“决策大脑”。
   • 核心功能：
     • 信息采集：接收并处理来自电网、用户负载、市场电价等多方面的信息。
     • 策略制定：基于采集到的信息，运用算法模型，制定出最优的充放电计划，包括何时充、何时放、充多少、放多少。
     • 调度执行：向PCS等设备下达指令，指挥整个系统的运行。

3. PCS (储能变流器)

   • 角色：能量的“转换器”与“桥梁”。
   • 核心功能：作为连接电池与电网/负载的关键设备，负责直流电与交流电之间的高效、稳定转换。它的性能直接影响整个储能系统的效率和电能质量。

总结与思考

通过以上拆解，我们可以看到，储能系统是一个集电池技术、电力电子、自动化控制、软件算法于一体的复杂系统。它不仅仅是存储电能，更是智能管理和优化能源的核心平台。

核心要点回顾：

• 系统架构：由电池、功率转换、管理控制、辅助四大子系统构成。
• 运行控制：通过灵活的充放电模式和经济策略，实现系统价值最大化。
• 核心设备：BMS（保安全）、EMS（管策略）、PCS（做转换）是保障系统安全、智能、高效运行的三大关键。
