随着6G通信的临近，太赫兹频段（0.1–10 THz）因其超高数据速率潜力成为研究热点。然而，THz波在传播过程中存在严重路径损耗，传统天线的增益和效率难以满足需求。如何设计出高增益、高效率、紧凑型的THz天线，是当前研究的核心挑战。

一、研究背景：THz通信的“高增益”刚需

THz频段被认为是6G移动通信的关键技术之一，能够提供前所未有的数据传输速率。同时，THz波在医疗成像、安全扫描、高分辨率传感等领域也展现出巨大潜力。

但问题也很现实：

• THz波路径损耗极大，尤其在室外环境中；

• 现有材料与制造工艺难以满足THz器件的高精度要求；

• 传统微带天线增益低、效率差。

因此，设计高增益、高效率的THz天线，成为推动THz技术落地的关键。

二、研究目的：用FSS提升双频THz天线性能

本研究提出一种基于频率选择表面（FSS）的双频THz天线，目标是在0.6 THz和0.7 THz两个频段同时实现：

• 增益提升

• 辐射效率提高

• 保持结构紧凑

三、研究方法：反射型FSS + 等效电路建模

1. 天线基础结构

论文采用微带贴片天线，衬底为聚酰亚胺（εr = 3.5），尺寸为500×500×15 µm³，工作于0.6 THz和0.7 THz。

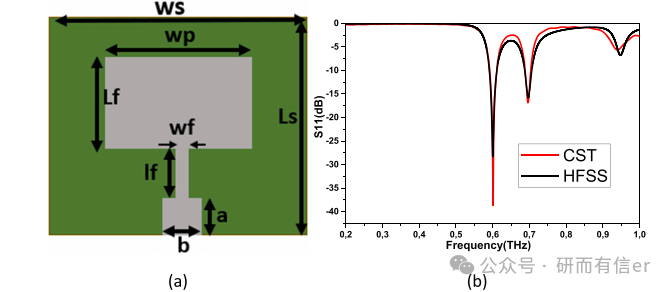

📍 图1(a)（原文第4页）：展示了天线几何结构及馈电方式。

📍 图1(b)（原文第4页）：展示了无FSS时天线的S11参数，CST与HFSS仿真结果吻合良好，说明天线匹配良好。

2. FSS单元结构设计

FSS位于天线下方82 µm处，由方形环 + 十字形金属结构构成，衬底为二氧化硅（εr = 11.9），单元尺寸50×50 µm²，整体为11×17阵列。

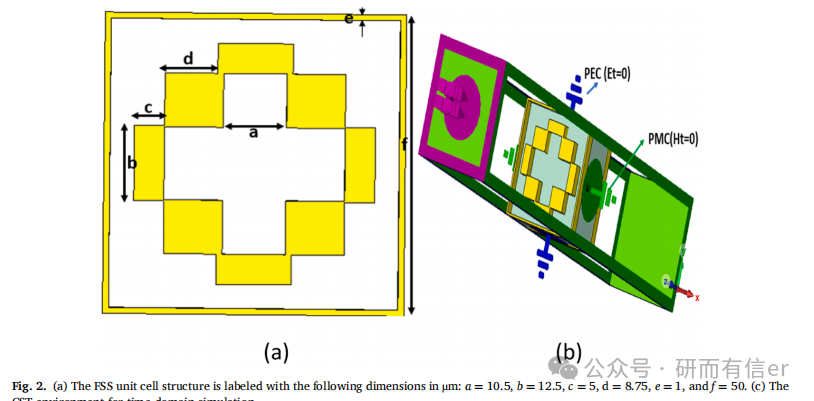

📍 图2(a)（原文第5页）：FSS单元结构尺寸标注图。

📍 图2(b)（原文第5页）：CST时域仿真边界条件设置。

3. 等效电路模型验证

使用ADS建立FSS的等效电路模型（LC串联谐振），L=5 pH，C=10.5 fF，谐振频率公式：

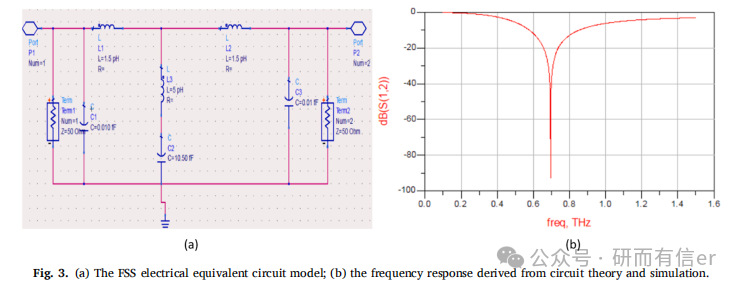

📍 图3(a)（原文第6页）：FSS等效电路图。

📍 图3(b)（原文第6页）：CST与ADS仿真结果高度一致，验证了FSS的带阻特性。

四、研究过程：从天线到FSS再到一体化集成

1. 设计并仿真基础天线（CST/HFSS）

2. 设计FSS单元并优化其谐振频率（0.7 THz）

3. 将FSS集成到天线下方，优化间距hf = 82 µm

4. 对比分析有无FSS的性能变化

五、研究重难点

难点1：双频段同时增益提升

• 单频段增益增强相对容易，双频段则需FSS在其中一个频段工作，同时不影响另一频段性能。

难点2：天线与FSS间距优化

• 间距过小或过大会影响反射相位，降低增益。本研究通过参数扫描确定最佳82 µm。

难点3：THz频段制造精度

• THz波长远小于微波，对光刻、对准、材料均匀性提出极高要求。

六、研究结论：FSS显著提升双频天线性能

频率	无FSS增益	有FSS增益	增益提升	辐射效率提升
0.6 THz	7.14 dBi	8.36 dBi	+1.22 dB	78% → 85.59%
0.7 THz	5.69 dBi	6.79 dBi	+1.10 dB	80% → 87.75%

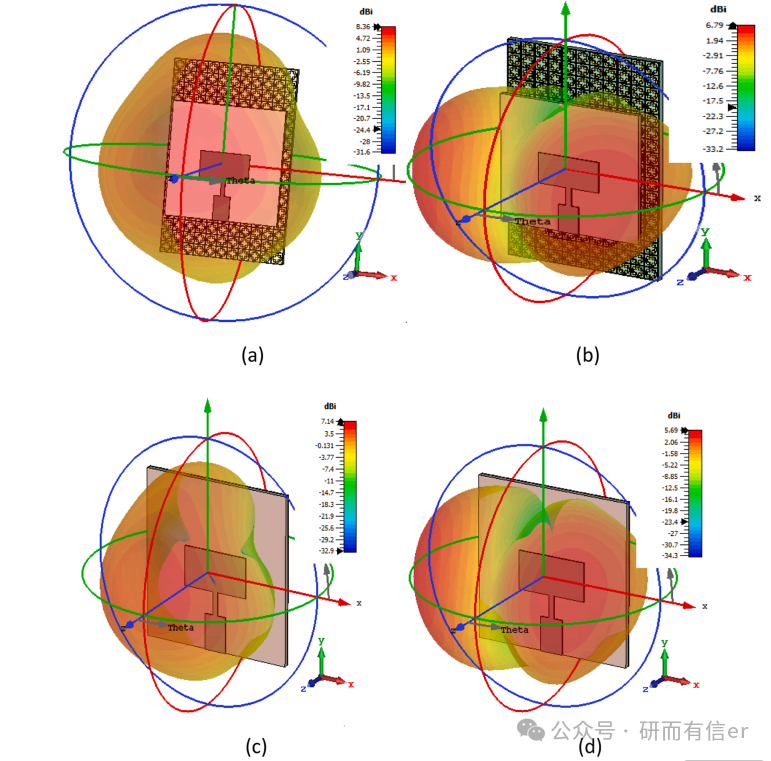

📍 图7（原文第8页）：3D辐射方向图对比，有FSS时主瓣更集中，增益明显增强。

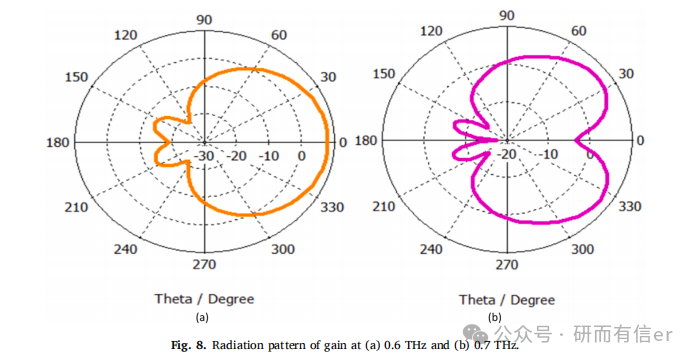

📍 图8（原文第9页）：XY平面辐射特性，0.6 THz为准全向，0.7 THz为双向。

七、未来展望

• 实物制造与测试：作者计划制造原型并实测，与仿真结果对比。

• 新材料探索：如石墨烯、PDLC等可调材料，实现频率可重构。

• 更高频段扩展：向1 THz以上频段推进。

• 集成化与阵列化：结合MIMO技术，提升系统容量。

总结

本论文通过反射型FSS成功提升了双频THz天线的增益与辐射效率，结构紧凑、仿真验证充分，为未来6G通信、高分辨率成像、医学检测等THz应用提供了有价值的设计参考。

如果你也在研究THz天线、FSS或6G前端器件，这篇文章值得深入阅读。

参考文献：Amraoui et al., Scientific African, 2025, e02566
原文图表位置已按页码标注，便于对照阅读。
