在自动化产线设计中，环形导轨的选型和后期维护往往决定着整条产线的成败。选对了驱动方式，产线效率提升、运行平稳；选错了，调试周期拉长、故障频发。本文聚焦环形导轨系统中最核心的两个工程问题——驱动方式选型与故障排查维护，结合源创力自动化科技的产品体系与一线服务经验，为工程师提供一份可落地、能实操的技术手册。

一、驱动方式选型：同步带传动 vs 链条传动 vs 直驱电机

环形导轨的驱动方式直接决定系统的承载能力、运行速度、精度表现和维护成本。源创力环形导轨支持三种主流驱动方案，各有优劣，适用于不同工况。

1.1 同步带传动：轻载高速的优选

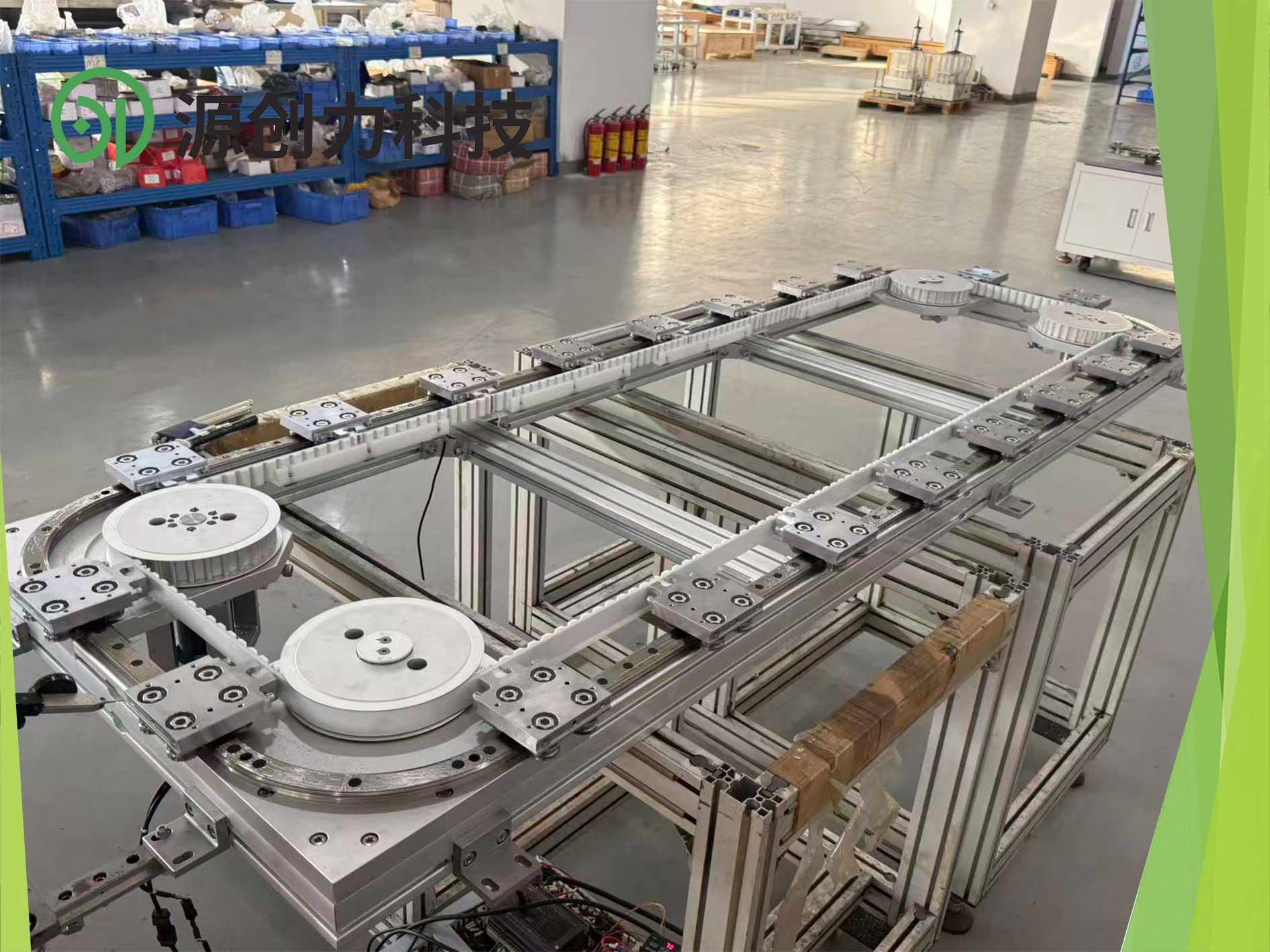

同步带传动是环形导轨的标准配置方案，采用聚氨酯同步带内嵌螺旋钢丝作为传动介质，通过主动轮与从动轮的啮合实现无滑差的动力传递。

适用场景：3C电子组装、医疗灌装线、精密检测设备等对速度、精度和静音性能要求较高的场合。

核心优势：速度高（≤5m/s）、噪音低（<65dB）、免润滑、维护成本低。同步带传动精度高，重复定位精度可达±0.05mm。同步带材质中的钢丝保证了传动强度，线速度快且噪音小，适合高速连续作业。

局限性：负载能力有限，窄同步带负载小于15kg，宽同步带负载小于50kg。同步带不耐高温（≤80℃），在油污环境中使用寿命会缩短。

选型提示：如果产线以轻载、高速、洁净为主要需求，同步带传动是性价比较高的方案。

1.2 链条传动：重载长线的可靠之选

链条传动采用高强度链条与链轮啮合，通过加长销钉插入滑块实现传动，既能拉动也能推动，传动刚性好、承载能力强。

适用场景：汽车零部件装配、新能源电池生产线、重型机械加工等重载、长距离输送场景。

核心优势：承载能力高，单个滑块可承载50kg以上，重型链条可承载数吨负载；线体长度可扩展至100米；刚性足，可承受压装、铆接等工序的冲击载荷。链条传动在恶劣环境中表现出色，耐高低温（-40~200℃）、抗粉尘油污，维护得当寿命可达5-10年。

局限性：需要定期润滑和张紧，维护成本相对较高；运行噪音较大；传动精度略低于同步带。

选型提示：若产线涉及重载输送、长线体布局或工况环境较差，链条传动是稳妥的选择。

1.3 直驱电机方案：超高精度的极致追求

对于对精度要求极高的特殊场景，源创力提供直驱电机集成方案。

核心优势：理论速度＞8m/s，重复定位精度可达±0.01mm，无传动间隙，控制响应快。

局限性：成本较高，控制系统复杂度大。

选型提示：仅建议在半导体检测、超高精密装配等对精度有极致要求的场景中使用。

驱动方式选型速查表

参数维度	同步带传动	链条传动	直驱电机
负载能力	中（≤50kg）	高（数吨）	中高
运行速度	≤5m/s	≤3m/s	>8m/s
重复精度	±0.05mm	±0.05~0.1mm	±0.01mm
维护需求	低（免润滑）	高（定期润滑张紧）	低
噪音水平	低（<65dB）	较高	低
适用环境	洁净、常温	恶劣、宽温	洁净、恒温
成本	中等	中等	高

选环形导轨的驱动方式，主要看三点：要搬多重的东西、生产环境什么样、对精度有无高要求。根据实际工况匹配，才能让环形导轨发挥最大作用。

二、安装与调试：精度源于严谨的工艺

安装精度直接决定环形导轨的运行质量和使用寿命。以下是基于一线工程经验的安装要点与常见误区。

2.1 安装前的关键准备

核心铁律：安装基准面的精度必须高于导轨系统要求一个数量级。

安装平台平面度应控制在≤0.02mm/m。建议设计一个整体加工过的铸铁或钢制安装平台，确保基础刚性。

2.2 标准安装顺序

1. 固定安装基准平台并调平：这是所有后续安装的基础，不可省略。

2. 安装端部驱动单元和张紧单元：初步固定，预留张紧余量。

3. 拼接中间导轨模块：严格按照编号顺序拼接。使用扭矩扳手，按对角线顺序以规定扭矩预紧接口螺栓。直线段与圆弧段接缝间隙应≤0.02mm。

4. 安装滑块并调节预紧：这是决定系统运行质量的关键步骤。先将同心轴承完全拧紧，偏心轴承半紧；将滑座放入导轨，旋转偏心滚轮直至轴承与轨道产生均匀预压，最后完全拧紧偏心轮螺母至规定扭矩。

5. 验证：手动推动滑座，应感觉移动顺滑且有均匀阻力。滑座在导轨上滑动时，预压阻力应恒定。

2.3 常见安装误区与避坑指南

误区一：忽视接缝精度。 若直线段与圆弧段接缝处高度差超过0.02mm，滑块滚轮会产生周期性撞击，导致噪音增大、滚道加速磨损。建议使用专用对轨工装配合塞尺逐段校准。

误区二：忽略轨道基底刚性。 环形导轨的轨道基底若刚性不足，高速运行时会产生颤动，破坏定位精度。源创力在重载方案中采用整块优质钢板作为轨道基底，有效增强结构刚性。

误区三：张紧力失衡。 采用链条传动时，若张紧力左右不均，会造成滑块在曲线段跑偏甚至脱轨。工程实践中建议采用双端张紧机构，并辅以激光对中仪校准。

误区四：安装后不做负载试运行。 环形导轨安装完成后，仅凭空转测试很难发现问题。建议至少以80%额定负载进行连续运行测试，通过振动监测和温度检测来排查潜在隐患。源创力在出厂前均采用激光干涉仪进行圆周闭环验证，所有装配在恒温车间（20±1℃）完成。

软件层面提示：务必设置适量的加减速时间，各不少于200ms，保证线体启动和停止时平稳。

三、故障排查：两大经典问题与解决方案

在自动化设备维护中，环形导轨的滑块晃动与系统寿命骤减是最常见的两大问题。

3.1 故障一：滑块晃动/间隙过大

问题现象：手动推动滑块，能感觉到明显的径向或侧向间隙；设备运行时，执行端（如电动螺丝刀、吸嘴）抖动，影响加工/装配质量。

排查步骤：

第一步：检查并调整预紧——解决90%的问题

原因分析：滑块内部的偏心滚轮未处于最佳预紧状态。这是设计时就预留的调整功能，用于补偿公差和微量磨损。

操作要点：

• 使用厂家提供的专用六角扳手，切勿使用非标工具

• 缓慢旋转偏心轴，同时用百分表监测滑块与导轨间的间隙变化

• 调整后，必须让滑块在整套环形导轨的回路上全程手动运行一遍，确保在任何位置都顺畅无阻

第二步：检查磨损，更换部件

若调整预紧无效，或调整后很快又出现晃动，则表明导轨或滑块的滚动接触面已严重磨损。检查导轨滚道和滑块滚轮是否有明显磨损、压痕或剥落。一旦确认磨损，建议导轨与滑块成套更换，避免新旧件不匹配导致二次磨损。

3.2 故障二：系统寿命远低于预期

问题现象：设备运行里程不长，却出现噪音急剧增大、运行阻力增加、精度丧失等问题。

常见原因与对策：

选型错误——负载核算不当：实际负载（静态+动态惯性力）远超导轨额定负载，导致早期疲劳破坏。对策是立即复核实际应用中的负载质量、重心偏移量以及加速度，对照厂家提供的额定负载曲线重新选型。

维护与操作不规范：主要包括润滑不良、意外冲击、超速运行。应制定严格的《设备保养计划》，明确润滑周期、油脂型号和加注量；设置合理的安全速度与加速度。

环境恶劣——防护不足：在多粉尘、潮湿、有腐蚀性介质的环境中，杂质侵入滑块内部加速磨损与腐蚀。可选择配备接触式密封件或迷宫式密封的滑块型号，恶劣工况下可咨询不锈钢材质导轨。

安装缺陷——基础精度失控：这是最致命的根源。安装基准面平面度、导轨对接直线度不达标，导致系统带“内应力”运行。建议使用精密水平仪、激光干涉仪等工具严格校验安装基准，严格按照厂家提供的安装指导书操作。当怀疑安装问题时，最彻底的方法是拆除后重新找正安装。

3.3 快速故障诊断速查表

故障现象	可能原因	快速检查方法
滑块在某处卡顿/异响	导轨接缝不平整或滚道有异物	检查该处接缝间隙，清洁滚道
整圈运行时周期性异响	某一滑块滚轮损坏	逐个检查滑座滚轮，感受阻力是否一致
重复定位精度超差	张紧力不足或传动带/链条磨损	检查张紧状态，测量传动件磨损量
润滑脂变黑结块	润滑脂型号不对或混用不同基油	清洗轨道后更换指定润滑脂
运行阻力增大	预紧过紧或异物侵入	重新调整预紧，检查密封件状态

四、维护保养：分级策略延长寿命

环形导轨的长期运维成本往往在采购决策时被低估。合理的维护策略可让系统寿命延长两倍以上。

4.1 分级维护体系

日常检查（每班次） ：运行前听有无异响，观察运行是否平稳；目视检查轨道表面有无异物；检查是否有松动部件。

润滑操作：源创力提供多种润滑方案供选择——可使用喷雾式润滑剂，建议1-2天润滑一次；或使用液态机械润滑油（如长城46号导轨油），建议3-5天润滑一次；或使用固态润滑脂，可长时间润滑免维护。

每周：用无尘布擦拭轨道表面，清除外部粉尘。严禁使用压缩空气直吹轨道，以免将颗粒吹入滚道。

每季度：检查所有连接螺栓力矩，补充润滑脂。每个滑座注油量不超过0.5ml，过度润滑反而会造成污染。

每年：拆下滑座，清洗内部滚轮并测量磨损量。若磨损超过设计标准，应及时更换滑座。检查导轨滚道是否有明显磨损痕迹。

4.2 延长寿命的关键要点

润滑是关键。环形导轨在无润滑状态下运行，滚动部分会快速磨损，使用寿命因此缩短。务必保证润滑系统正常工作。

防尘防锈不可忽视。针对不同材料的滚轮导轨做好相应的防锈处理，注意导轨表面处理，滚轮导轨和轴表面可做防锈处理。

定期紧固。若机台运行环境有较大震动，务必定期检查并紧固连接部位螺钉，避免部位松动、脱落引发故障。

五、智能化运维：从“坏了再修”到“提前预警”

在工业4.0趋势下，源创力正在将环形导轨系统与智能运维技术融合。

IoT实时监测：集成传感器对轨道温度、振动、磨损进行实时监测，数据上传至MES系统或云平台。

AI预测性维护：通过AI寿命预测模型（精度＞90%），提前预警轨道磨损或润滑失效，实现从“坏了再修”到“提前预警”的转变，显著减少非计划停机时间。

全流程追溯：在滑座上集成RFID或编码器，实时追踪每个工位的生产数据，实现产品全生命周期追溯。

结语

环形导轨不是买回来装上去就完事的设备，而是一套需要精心选型、严谨安装、定期维护的系统工程。选对驱动方式、把好安装关、建立分级维护体系，这三件事做到位了，环形导轨才能真正成为产线的“循环动脉”，长期稳定地支撑自动化生产。

源创力环形导轨，从选型到维护，每一步都有章可循、有据可依
