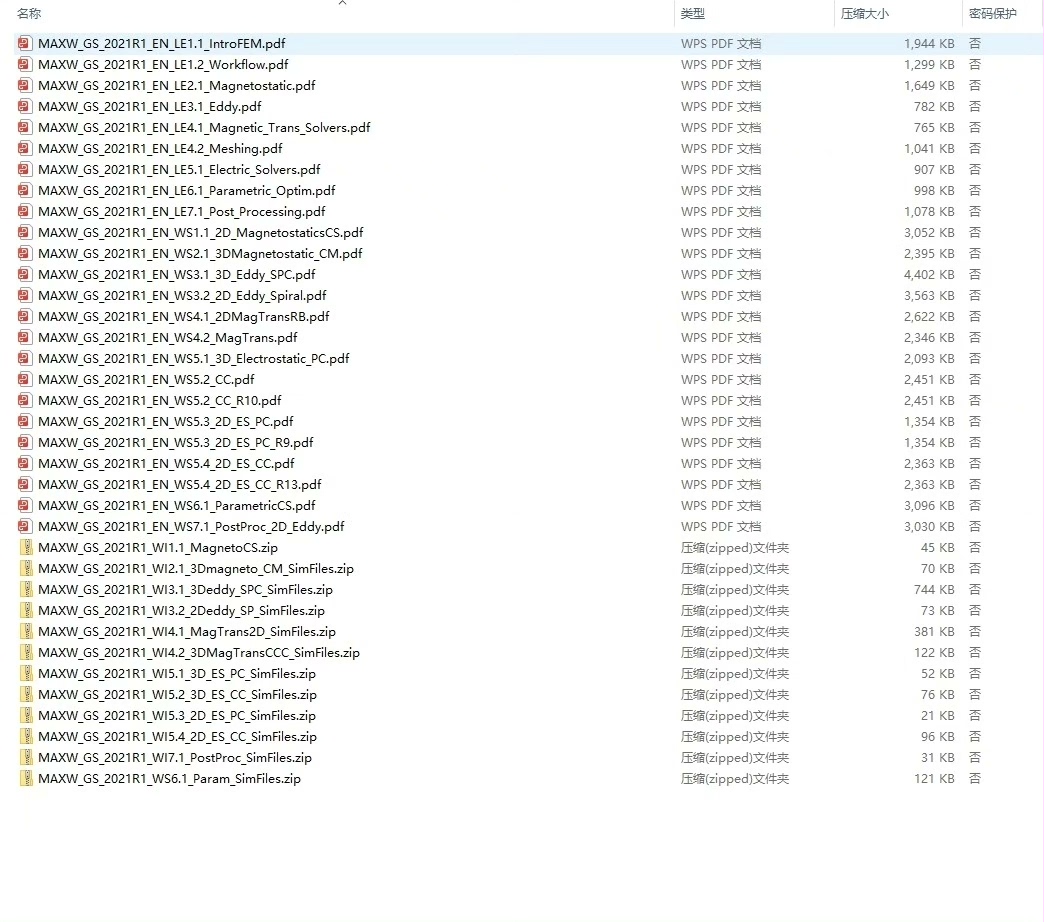

Ansys maxwell 变压器教学资料 包含 两套文件 1.全部基础功能的操作教学以及模型文件 包含 静态场，涡流场，瞬态场，静电场等所有基础功能 步骤教学 2. 以正激变压器及平面pcb变压器为例 进行Pemag, maxwell, simplorer, icepak 对变压器进行参数设计，结构设计，电性仿真(感量，漏感，磁通密度，磁芯损耗，涡流损耗，寄生电容等)，一步一步教学，并带模型文件

在电力电子变换器设计领域，开关变压器的性能直接决定了整个系统的效率、稳定性和可靠性。Maxwell与Simplorer联合仿真平台凭借其在电磁建模与系统级仿真的双重优势，成为移相全桥变换器中开关变压器设计验证的核心工具。本文基于提供的仿真代码与技术文档，从核心功能、参数配置、仿真流程、代码结构及扩展能力五个维度，深度解析联合仿真代码的功能实现逻辑。

一、核心功能定位

本联合仿真代码的核心目标是构建一个高精度、可配置的移相全桥变换器开关变压器仿真系统，实现三大核心功能：

1. 变压器电磁特性验证：通过Maxwell建立高频变压器三维模型，精准计算原边感值、漏感、励磁电流等关键参数，验证磁芯饱和特性与损耗特性。
2. 拓扑系统联合仿真：在Simplorer中搭建移相全桥变换器拓扑，与Maxwell变压器模型实时联动，模拟变换器在不同移相角、负载条件下的工作状态。
3. 闭环控制实现：集成电流闭环控制算法，通过反馈调节实现输出电流的精准控制，提升仿真的工程实用性。

代码整体采用参数化设计理念，支持用户根据需求灵活修改磁芯规格、拓扑参数及控制策略，适用于电力电子变换器的前期设计验证与性能优化。

二、关键参数配置与代码映射

仿真系统的参数配置通过代码中的全局变量与材料属性定义实现，形成“参数-模型-仿真”的映射关系，核心配置如下：

2.1 磁芯与材料参数

代码中通过Materials节点定义了变压器核心材料属性，关键参数与代码对应关系如下：

磁芯参数	代码配置	取值范围/说明
材料类型	FeCuNbSiB/ferrite节点	铁基纳米晶（默认）、铁氧体
初始导磁率	permeability='80000'	铁基纳米晶默认80000
工作磁导率	Relative Permeability=50000	10-50kHz频段下为50000
饱和磁感应强度	隐含在损耗模型与仿真逻辑中	1.25T（铁基纳米晶）
密度	mass_density='725'	7.25g/cm³（铁基纳米晶）

材料配置代码片段示例：

$begin 'FeCuNbSiB'
    CoordinateSystemType='Cartesian'
    BulkOrSurfaceType=1
    $begin 'PhysicsTypes'
        set('Electromagnetic')
    $end 'PhysicsTypes'
    permeability='50000'
    $begin 'core_loss_type'
        property_type='ChoiceProperty'
        Choice='None'
    $end 'core_loss_type'
    mass_density='725'
$end 'FeCuNbSiB'

2.2 拓扑与控制参数

全局变量GlobalVariables节点定义了变换器拓扑核心参数，直接影响仿真运行结果：

拓扑参数	代码变量名	默认值	关联公式/功能
输入电压	$Vin	50V	直流输入电源规格
负载电阻	$Load	1Ω	输出侧负载配置
变压器变比	$N1/$N2	6/1	原边6匝，副边1匝
移相角	$Phase_shift	30°	控制输出电压：$Uout=50/6*(180-θ)/180
工作频率	隐含在拓扑驱动中	20kHz	开关管驱动信号频率
绕组厚度	$T	2mm	原副边绕组物理厚度

2.3 损耗模型参数

代码支持通过corelosstype配置损耗模型，默认采用B-P曲线拟合方式，通过导入铁基纳米晶损耗曲线数据，实现不同频率、磁通密度下的铁损计算。损耗模型配置关键代码：

$begin 'core_loss_type'
    property_type='ChoiceProperty'
    Choice='B-P Curve'  <!-- 选择B-P曲线损耗模型 -->
$end 'core_loss_type'

三、仿真核心流程与代码实现逻辑

联合仿真流程分为“Maxwell变压器建模→Simplorer拓扑搭建→联合仿真运行→闭环控制调节”四个阶段，代码通过模块化设计实现各阶段的联动：

3.1 Maxwell变压器建模流程

1. 几何参数定义：通过$OR（磁芯外径）、$IR（磁芯内径）、$H（磁芯厚度）等变量定义磁芯几何结构，代码片段：
   xml
VariableProp('$OR', 'UD', '', '50mm')
VariableProp('$IR', 'UD', '', '25mm')
VariableProp('$H', 'UD', '', '25mm')

2. 绕组参数配置：$N1（原边线圈）、$N21（副边线圈1）、$N22（副边线圈2）定义绕组匝数，通过电感公式L=μAeN²/le计算原边感值。
3. 磁芯饱和验证：代码通过法拉第电磁感应公式变式Bmax=UT/(NAe)计算最大磁通密度，判断磁芯是否饱和，确保设计合理性。

3.2 Simplorer拓扑与联合仿真

1. 拓扑结构搭建：代码中Maincircuit与Maincircuit_Loop节点定义了全桥变换器拓扑，包含开关管、直流源、负载、变压器接口等核心元件。
2. 联合仿真接口：通过MxTranTranData系列节点实现Maxwell与Simplorer的数据交互，定义变压器原副边绕组接口（WindingPriin/WindingSecout等），实现电磁信号实时传递。
3. 闭环控制实现：代码集成电流反馈控制逻辑，通过采样输出电流与参考电流比较，调节移相角$Phase_shift，实现电流闭环稳定控制。

3.3 损耗仿真流程

1. 材料损耗曲线导入：在FeCuNbSiB材料属性中选择B-P曲线模型，导入不同频率（10kHz-100kHz）下的磁通密度-损耗数据。
2. 损耗计算触发：仿真过程中，Maxwell根据变压器工作频率、磁通变化，自动调用损耗模型计算铁损，结果实时反馈至Simplorer。

四、代码结构解析

仿真代码基于Ansys Electronics Desktop的AEDT格式编写，采用分层模块化结构，核心模块如下：

4.1 项目环境配置模块

定义仿真依赖的环境组件，包括Maxwell3D/2D、Simplorer、Q3D等工具环境，确保联合仿真兼容性：

$begin 'Maxwell3DEnvironment'
    Version(1, 0)
$end 'Maxwell3DEnvironment'
$begin 'SimplorerEnvironment'
    Version(1, 0)
$end 'SimplorerEnvironment'

4.2 全局变量与材料模块

• GlobalVariables：集中管理所有可配置参数，支持参数化修改。
• Materials：定义磁芯（FeCuNbSiB/ferrite）、绕组（copper）、真空（vacuum）等材料属性，为建模提供物理基础。

4.3 几何与拓扑建模模块

• Symbols节点：定义变压器绕组接口（MxTranTranData）、主电路符号（Main_circuit）等，实现拓扑可视化与接口标准化。
• 几何参数关联：通过变量绑定实现几何尺寸与电磁参数的联动，修改变量即可自动更新模型。

4.4 仿真控制与脚本模块

• Scripts节点：包含VBScript脚本，实现实例名验证（InstanceName）、特性参考校验（CHvalidation）等功能，确保仿真参数合法性。
• 仿真流程控制：通过DesignMgrEnvironment管理设计组件实例、网络连接等，协调Maxwell与Simplorer的仿真时序。

五、扩展能力与工程应用

5.1 参数可扩展性

代码中所有核心参数均已参数化，用户可通过修改GlobalVariables节点中的变量值，快速适配不同设计需求：

• 磁芯规格调整：修改$OR/$IR/$H更换磁芯尺寸。
• 拓扑参数优化：调整$N1/$N2改变变比，修改$Phase_shift范围实现宽范围电压输出。
• 材料替换：切换Materials中的磁芯材料（如铁氧体），对比不同材料的损耗特性。

5.2 功能扩展方向

1. 多物理场仿真：当前代码聚焦电磁与电路联合，可扩展热仿真模块（IcepakEnvironment），分析变压器温升特性。
2. 复杂控制策略：在Simplorer中新增PID控制、模型预测控制等算法，提升输出稳定性与动态响应速度。
3. 参数优化：结合Ansys优化工具，通过调整匝数、磁芯尺寸、移相角等参数，实现损耗最小化、效率最大化设计。

5.3 工程应用场景

• 新能源汽车电源转换器设计：验证高频变压器在宽输入电压、动态负载下的性能。
• 工业电源研发：优化移相全桥变换器的效率与电磁兼容性（EMC）。
• 教学与科研：直观展示变压器参数、移相角对变换器输出特性的影响，辅助理论研究。

六、总结

本Maxwell与Simplorer联合仿真代码通过模块化、参数化设计，构建了一套完整的移相全桥变换器开关变压器仿真系统。代码实现了磁芯建模、拓扑搭建、联合仿真、闭环控制的全流程自动化，核心优势在于高精度的电磁特性计算、灵活的参数配置能力以及贴近工程实际的闭环控制功能。用户可基于此代码快速开展变压器设计验证，通过修改参数、扩展模块适配不同应用场景，显著提升电力电子变换器的研发效率与设计可靠性。
