卡通渲染特效 osgFX::Cartoon

在三维图形渲染领域，除了追求逼真的真实感渲染外，非真实感渲染（NPR） 也有着广泛的应用场景，卡通渲染（Cel-Shading）就是其中最具代表性的技术之一。

OpenSceneGraph（OSG）作为成熟的三维图形引擎，通过内置的 osgFX::Cartoon 类封装了完整的卡通渲染功能，无需手动编写复杂的着色器代码，即可快速为三维模型实现卡通风格的渲染效果。

本文将全面介绍 osgFX::Cartoon 类的核心特性、继承关系、关键接口，并提供完整可运行的实战代码，带你从零掌握 OSG 卡通渲染的实现。

osgFX::Cartoon 核心特性

osgFX::Cartoon 是 OSG 特效库中专门用于实现卡通渲染的核心类，它具备以下关键特性：

1. 双通道渲染：采用两个渲染通道完成效果，第一个通道绘制模型实体表面，实现块状化的卡通光照效果；第二个通道绘制模型轮廓线，勾勒出卡通画特有的边缘线条。
2. GPU 着色器支持：依赖 OpenGL 顶点着色器处理纹理坐标与光照计算，需要硬件支持 ARB_vertex_program 扩展或 GLSL 着色语言，保证渲染效率。
3. 高度可定制：支持自定义轮廓线颜色、线宽，可配置光照数量，灵活调整卡通渲染的视觉效果。
4. 节点式集成：作为 OSG 场景树节点使用，可直接挂载任意模型节点，无缝接入 OSG 渲染流程。

类继承关系

osgFX::Cartoon 并非独立存在，而是遵循 OSG 严谨的类继承体系，其完整继承关系如下：

osg::Object
  └── osg::BaseNode
       └── osg::Node         <--- 这里！它最终继承自 Node！
            └── osg::Group
                 └── osgFX::Effect
                      └── osgFX::Cartoon

osgFX::Cartoon 核心接口

在使用该类前，我们先了解最常用的几个成员函数，这是实现自定义卡通效果的关键：

函数接口	功能说明
setOutlineColor(const osg::Vec4& color)	设置轮廓线颜色，参数为 RGBA 四维向量（取值 0.0~1.0）
getOutlineColor() const	获取当前轮廓线颜色
setOutlineLineWidth(float width)	设置轮廓线宽度（单位：像素）
getOutlineLineWidth() const	获取当前轮廓线宽度
setLightNumber(int num)	设置参与渲染的光源数量，0 表示关闭光照，纯卡通平涂效果

完整实战代码

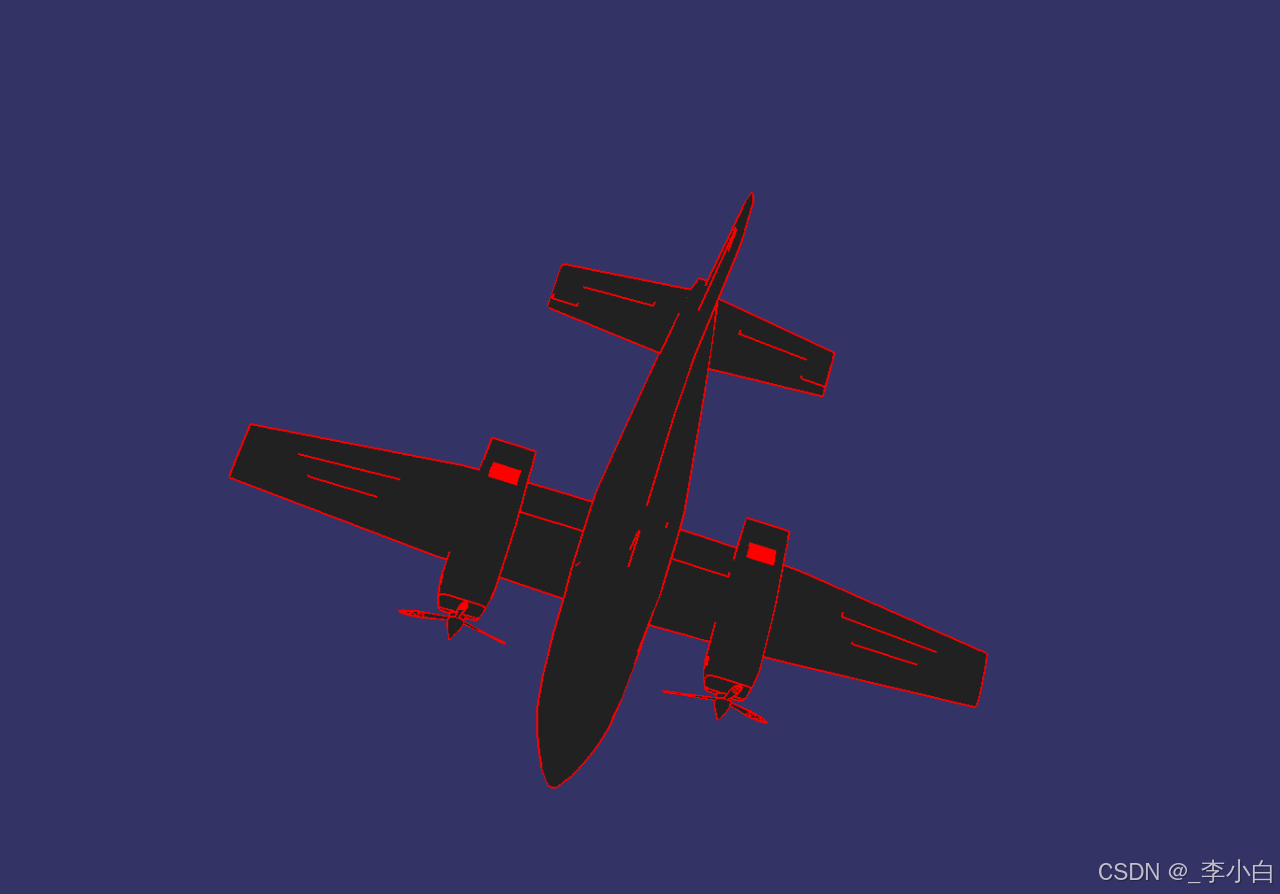

以下代码实现加载 cessna 飞机模型 + 卡通渲染，包含完整的注释，可直接编译运行：

1. 主程序代码（main.cpp）

// 包含OSG核心头文件
#include <osgDB/ReadFile>       // 模型文件读取
#include <osgViewer/Viewer>    // OSG视图器，负责窗口管理与渲染
#include <osgFX/Cartoon>       // 卡通渲染特效头文件
#include <osgUtil/Optimizer>   // 场景优化工具
#include <osg/Group>           // 场景组节点，用于管理子节点
#include <iostream>            // 控制台输出

// 主函数
int main()
{
    // ===================== 1. 初始化渲染窗口 =====================
    // 创建OSG视图器对象，自动管理窗口、相机、渲染循环
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer;

    // ===================== 2. 创建场景根节点 =====================
    // 创建组节点，作为整个场景的根节点，统一管理所有子对象
    osg::ref_ptr<osg::Group> root = new osg::Group;

    // ===================== 3. 加载三维模型 =====================
    // 读取cessna.osg模型（OSG官方示例模型，需放在程序运行目录）
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("cessna.osg");
    // 判断模型是否加载成功
    if (!model)
    {
        std::cerr << "错误：无法加载模型文件 cessna.osg，请检查文件路径！" << std::endl;
        return -1;
    }

    // ===================== 4. 创建并配置卡通特效 =====================
    // 实例化卡通渲染特效节点
    osg::ref_ptr<osgFX::Cartoon> cartoonEffect = new osgFX::Cartoon;

    // 设置轮廓线颜色：黑色 (R=0, G=0, B=0, A=1)
    cartoonEffect->setOutlineColor(osg::Vec4(0.0f, 0.0f, 0.0f, 1.0f));

    // 设置轮廓线宽度：2像素
    cartoonEffect->setOutlineLineWidth(2.0f);

    // 设置光源数量：0，关闭光照，实现纯卡通平涂效果
    cartoonEffect->setLightNumber(0);

    // ===================== 5. 构建场景树 =====================
    // 将模型添加到卡通特效节点中（特效作用于该模型）
    cartoonEffect->addChild(model);
    // 将卡通特效节点添加到场景根节点
    root->addChild(cartoonEffect);

    // ===================== 6. 优化场景（提升渲染效率） =====================
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root);

    // ===================== 7. 启动渲染循环 =====================
    // 为视图器设置场景数据
    viewer->setSceneData(root);
    // 初始化窗口、相机等渲染资源
    viewer->realize();
    // 启动渲染循环，直到关闭窗口
    return viewer->run();
}

代码解析

我们将代码分为初始化、模型加载、特效配置、场景构建、渲染启动五大模块，逐行解析：

模块1：渲染窗口初始化

osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer;

• osg::ref_ptr：OSG 智能指针，自动管理内存，防止内存泄漏。
• osgViewer::Viewer：OSG 核心视图类，封装了窗口创建、相机控制、渲染循环、交互事件等所有基础功能。

模块2：场景根节点创建

osg::ref_ptr<osg::Group> root = new osg::Group;

• osg::Group：组节点，是 OSG 场景树的核心容器，可挂载模型、特效、相机等所有子节点，统一管理场景结构。

模块3：模型加载

osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("cessna.osg");

• osgDB::readNodeFile：OSG 文件读取工具，支持 .osg、.obj、.fbx 等主流三维模型格式。
• 异常判断：如果文件路径错误或文件损坏，会输出错误信息并退出程序，保证程序健壮性。

模块4：卡通特效核心配置

osg::ref_ptr<osgFX::Cartoon> cartoonEffect = new osgFX::Cartoon;

• 实例化卡通特效节点，这是实现卡通渲染的核心对象。

cartoonEffect->setOutlineColor(osg::Vec4(0.0f, 0.0f, 0.0f, 1.0f));

• 设置轮廓线为黑色，如果设置为白色（1,1,1,1），在默认白色背景下会无法显示轮廓，这是新手最容易踩的坑。

cartoonEffect->setOutlineLineWidth(2.0f);

• 轮廓线宽度设为 2 像素，粗细适中，视觉效果最佳。

cartoonEffect->setLightNumber(0);

• 关闭光照，让模型呈现纯平面卡通效果；如果设置为 1，会保留基础光照，增加立体感。

模块5：场景树构建

cartoonEffect->addChild(model);
root->addChild(cartoonEffect);

• OSG 场景树遵循父子节点结构：模型 → 卡通特效节点 → 根节点。
• 渲染时，特效节点会自动作用于其子节点（模型），实现卡通渲染。

模块6：场景优化

osgUtil::Optimizer optimizer;
optimizer.optimize(root);

• OSG 内置优化工具，对场景进行几何体合并、状态优化等操作，大幅提升渲染效率。

模块7：渲染启动

viewer->setSceneData(root);
viewer->realize();
return viewer->run();

• setSceneData：为视图器绑定场景根节点，告诉引擎需要渲染的内容。
• realize：初始化 OpenGL 上下文、窗口、相机等底层渲染资源。
• run：启动无限渲染循环，直到用户关闭窗口，程序退出。

总结

osgFX::Cartoon 是 OSG 中实现卡通渲染的极简方案，它依托 OSG 成熟的继承体系和渲染架构，将复杂的双通道渲染、GPU 着色器逻辑完全封装，开发者只需几行代码即可实现专业的卡通效果。
