【工业质检】YOLO26光伏电池板缺陷识别系统（黑芯/裂纹/栅线异常/错位/短路/粗线）（项目源码+数据集+模型权重+UI界面+python+深度学习+远程环境部署）
摘要
随着光伏产业的飞速发展，太阳能电池板的质量控制成为保障发电效率的关键环节。针对传统人工检测效率低、主观性强等问题，本文提出了一种基于YOLO26（You Only Look Once）深度学习算法的小尺寸太阳能电池板缺陷自动检测系统。本研究构建了包含黑芯、裂纹、栅线异常、水平错位、短路及粗线等6类典型缺陷的数据集，共计5016张图像。尽管在细微裂纹和水平错位检测上仍存在挑战，但整体系统展现了在工业流水线中进行实时、自动化缺陷筛查的巨大潜力。

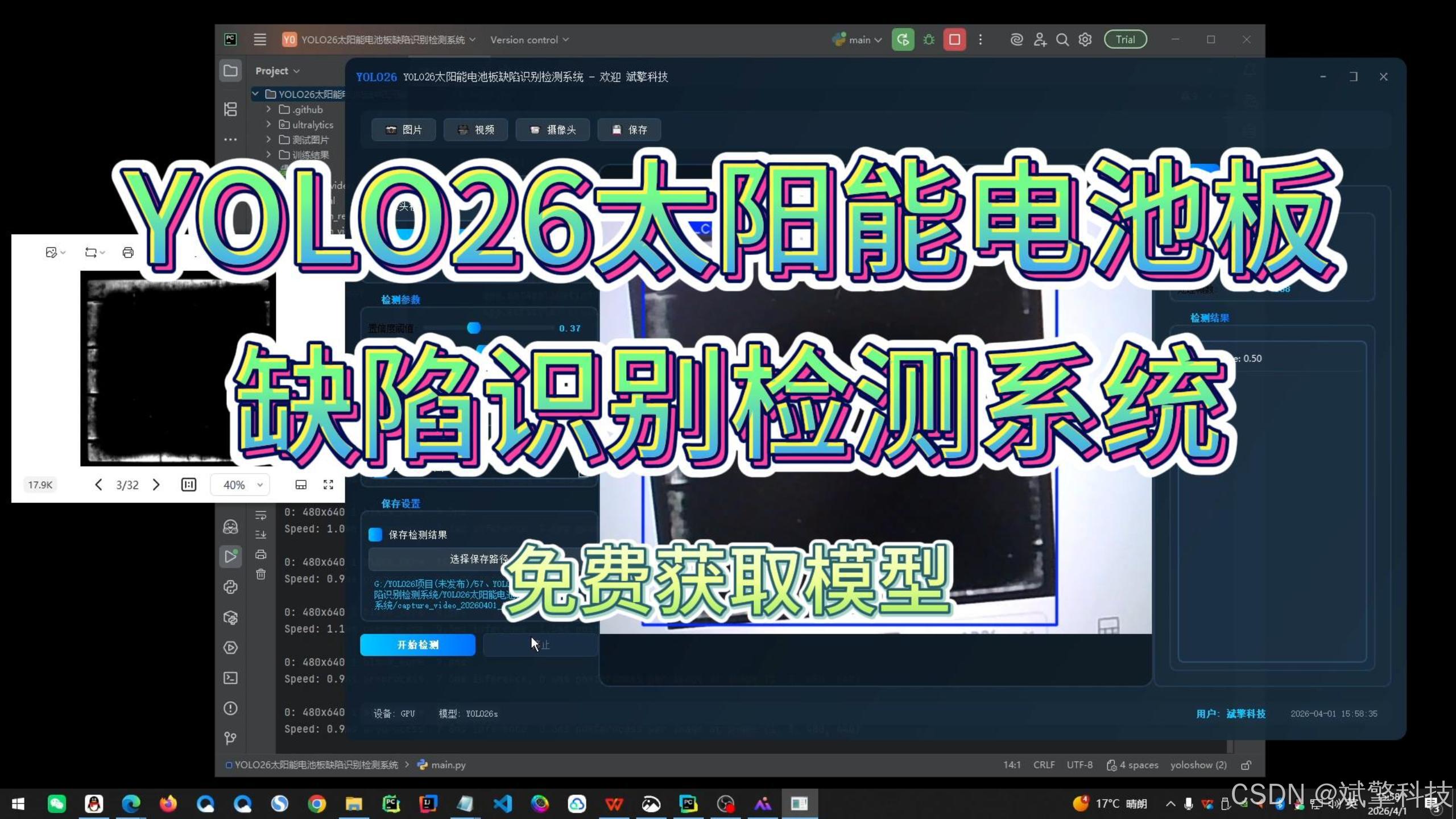

详细功能展示视频
https://www.bilibili.com/video/BV1ztoWBrEfS/
引言
太阳能作为清洁、可再生的能源，在全球能源结构转型中扮演着至关重要的角色。光伏组件的生产质量直接决定了光伏电站的长期发电效率和投资回报率。然而，在电池片的生产制造过程中，受工艺波动、材料质量等因素影响，极易产生诸如微裂纹、断栅、黑芯等表面缺陷。这些缺陷不仅影响电池片的外观，严重时更会导致热斑效应，甚至引发火灾等安全事故。
传统的缺陷检测主要依赖人工目视检查，这种方法存在劳动强度大、检测速度慢、易受主观疲劳影响导致漏检误检等弊端，已无法满足现代光伏产业高通量、高精度的生产需求。随着计算机视觉技术的进步，基于深度学习的目标检测算法因其高效、鲁棒的特性，逐渐成为工业缺陷检测的主流方案。YOLO系列算法作为单阶段检测器的代表，以其卓越的推理速度和良好的检测精度，在工业实时检测场景中具有显著优势。本文旨在探讨基于YOLO26架构的检测系统在小尺寸太阳能电池板多类别缺陷识别中的应用效果，分析其在不同缺陷类型上的表现差异，为光伏自动化质检提供技术参考。
目录
功能模块
✅ 用户登录注册：支持密码检测，密码加密。

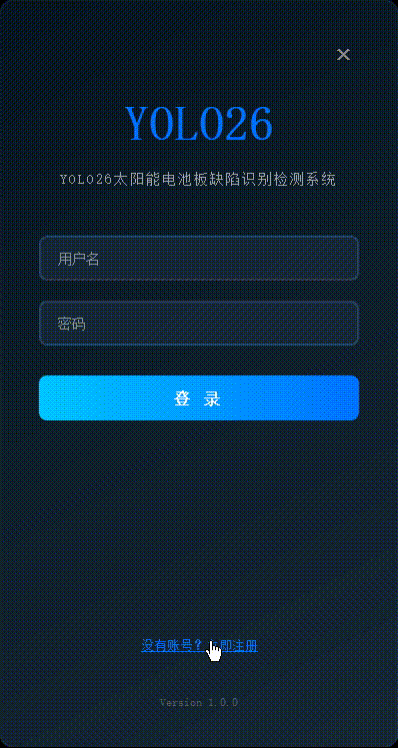

注册

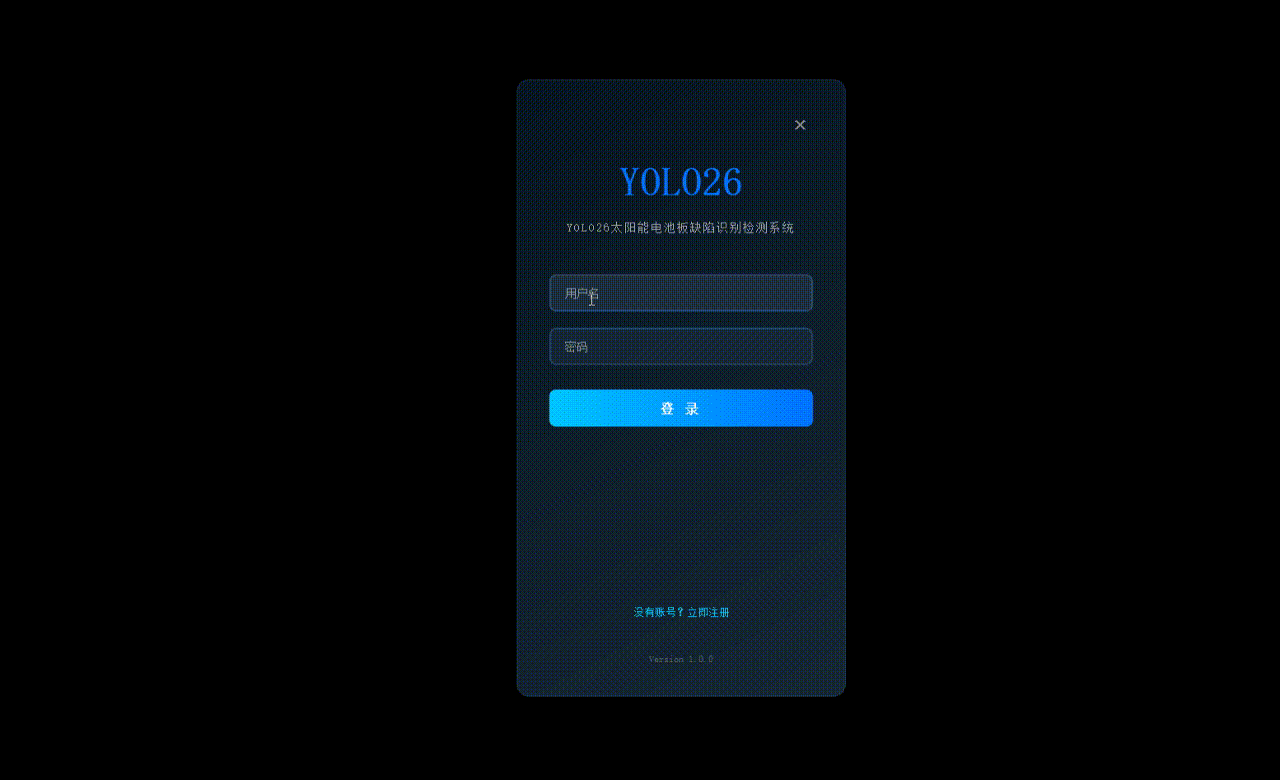

登录

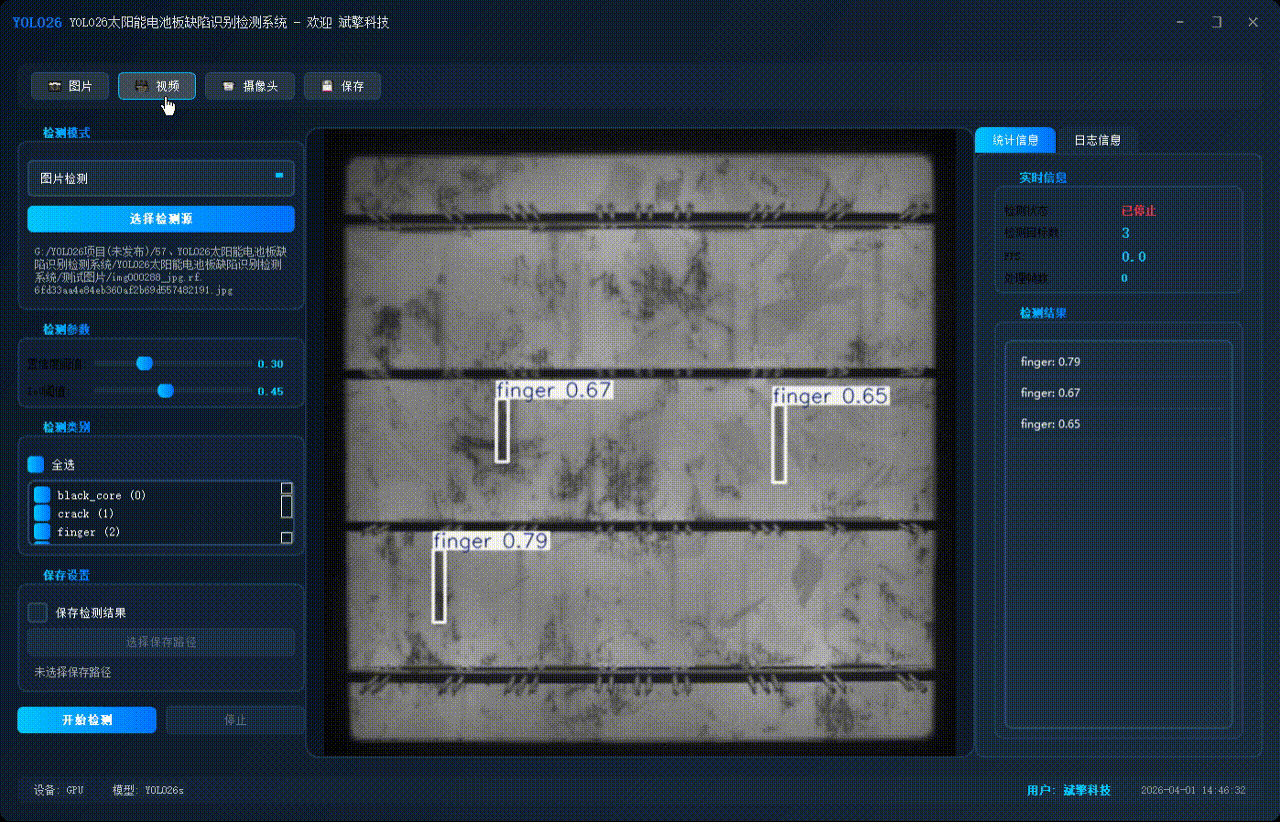

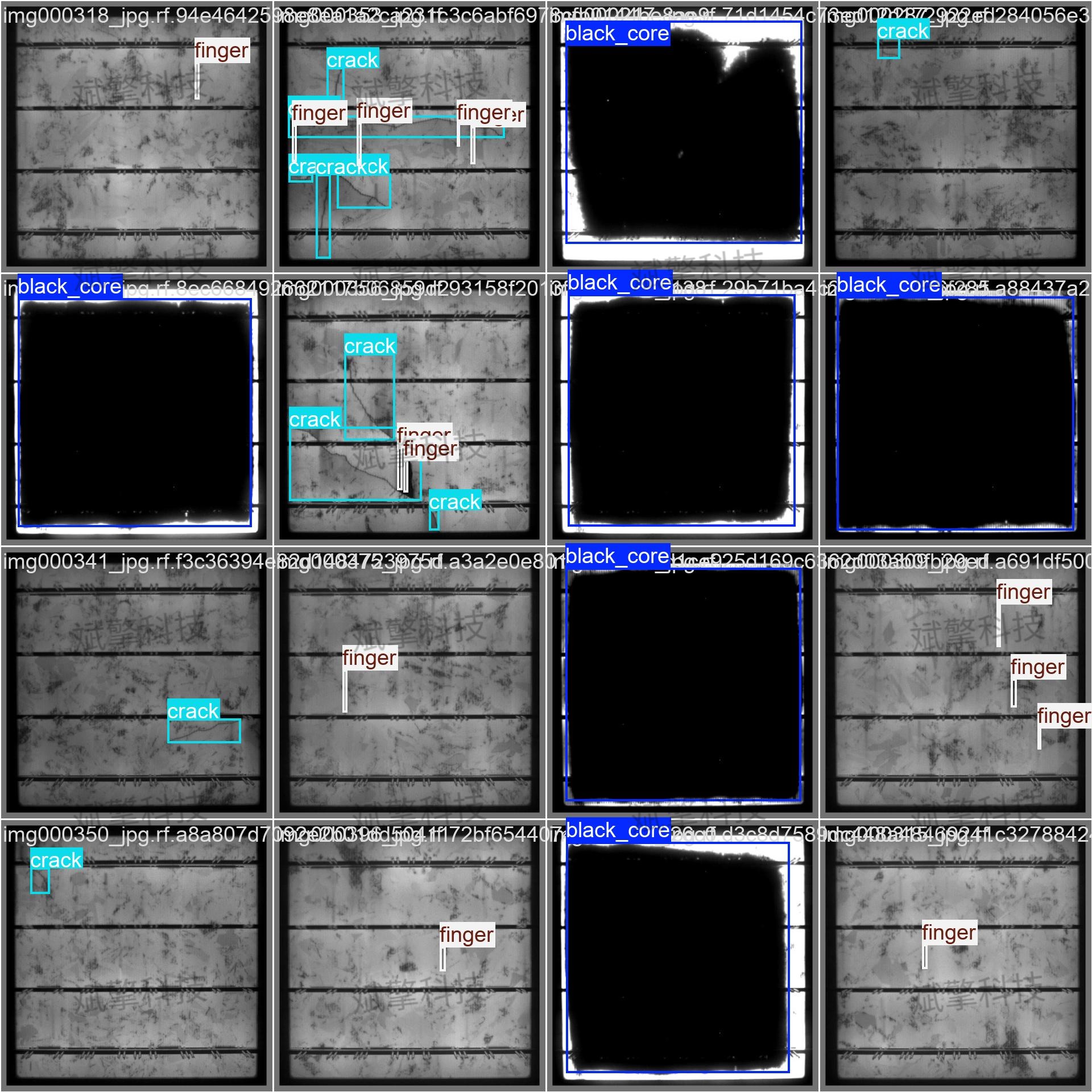

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。
✅ 参数实时调节（置信度和IoU阈值）
✅ 支持选择检测目标：可以选择一个或者多个类目的目标进行检测
✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。

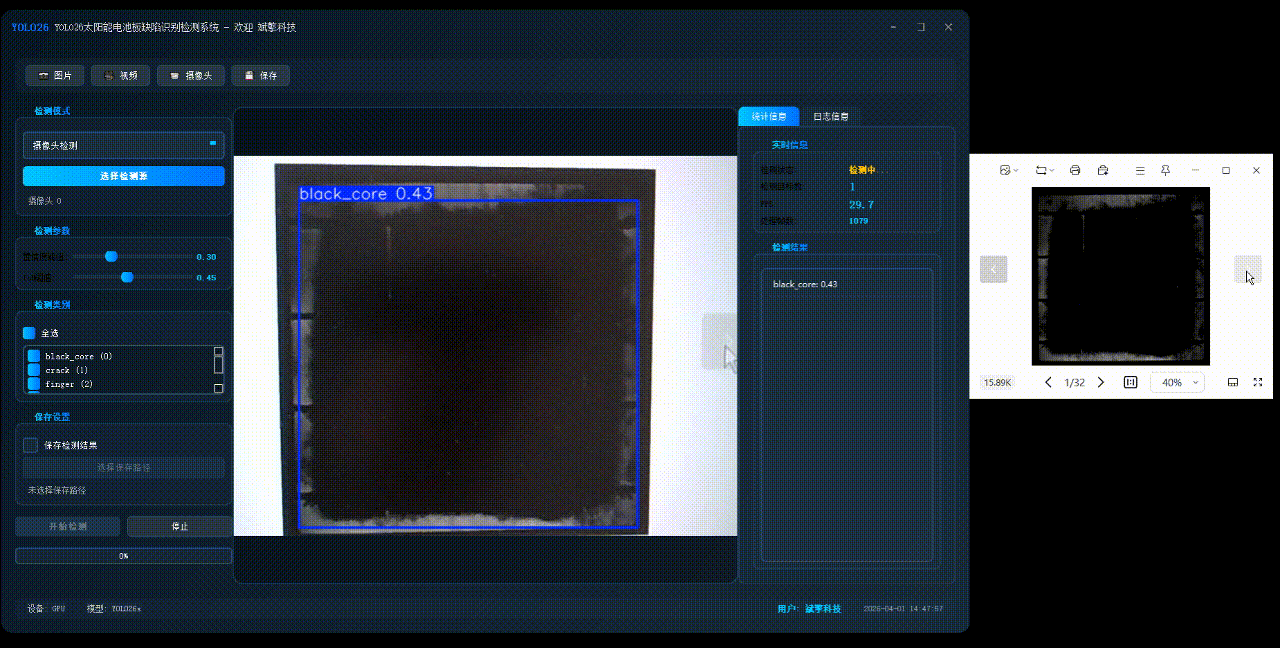

✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。
✅日志记录：日志标签页记录操作和错误信息，带时间戳
✅结果保存模块：支持图片/视频/摄像头检测结果保存
1、用户管理模块
| 功能 | 描述 |
|---|---|
| 用户注册 | 用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储 |
| 用户登录 | 用户名密码验证，自动跳转主界面 |
| 用户数据存储 | JSON文件存储用户信息（密码加密、注册时间、邮箱） |
| 登录状态 | 主界面显示当前登录用户名 |

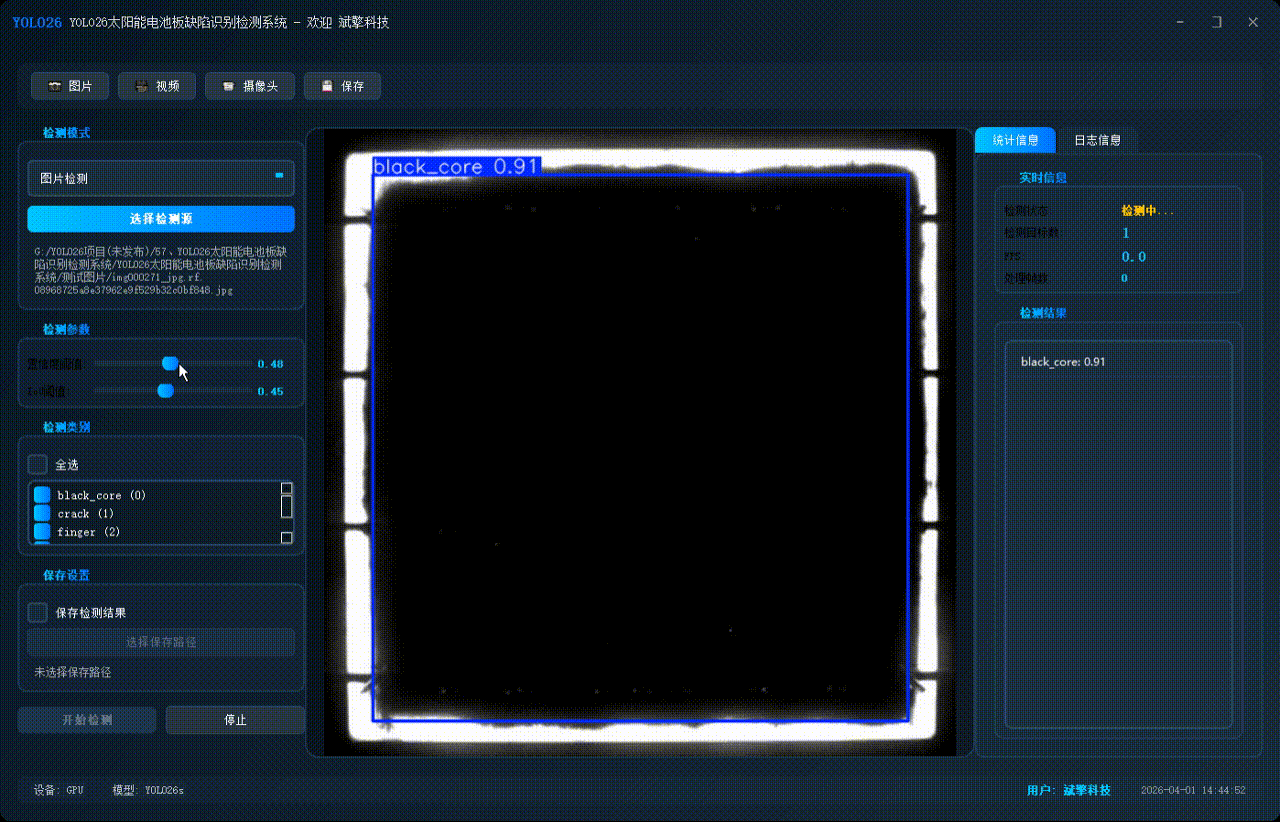

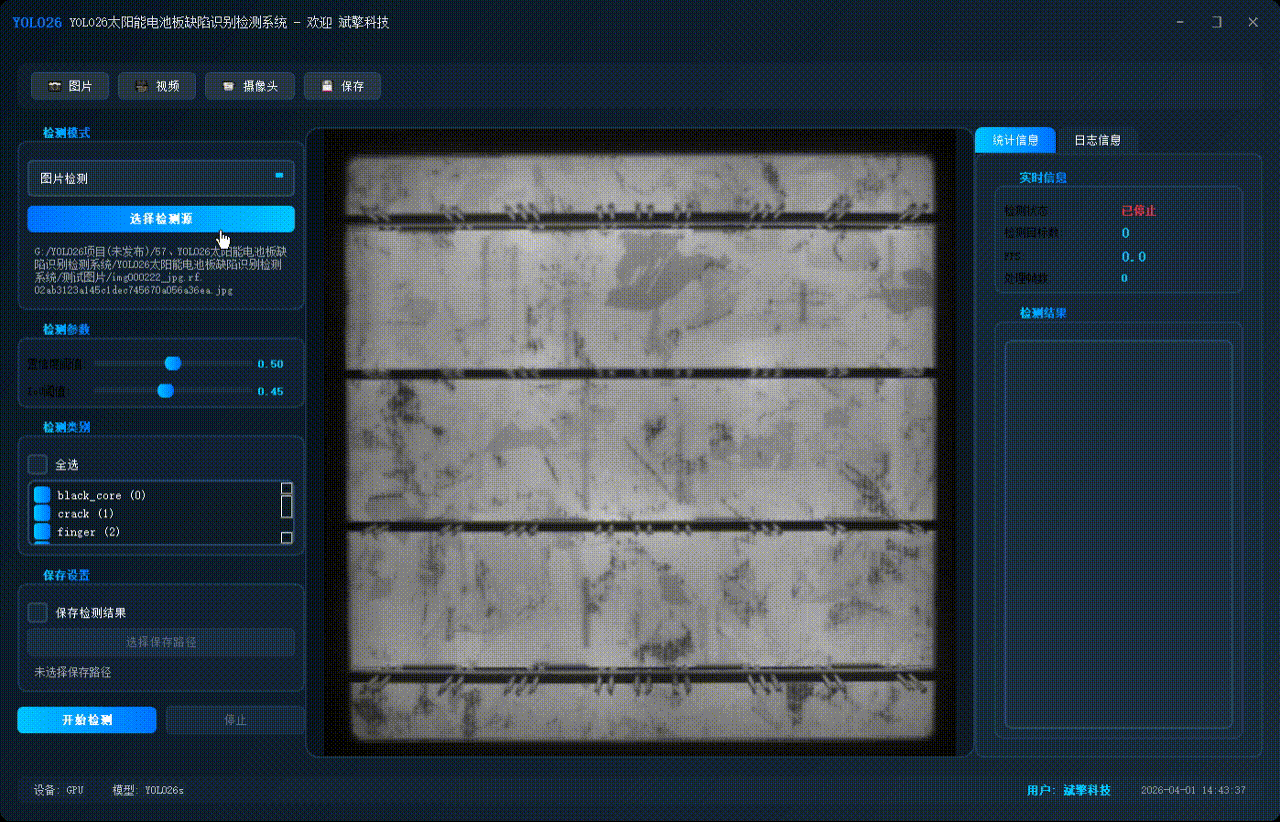

2、界面与交互模块
| 功能 | 描述 |
|---|---|
| 玻璃效果界面 | 半透明毛玻璃背景，圆角边框，现代化视觉风格 |
| 无边框窗口 | 自定义标题栏，支持窗口拖动、最小化、最大化、关闭 |
| 响应式布局 | 主窗口三栏布局（左侧控制区、中央显示区、右侧信息区） |
| 状态栏 | 显示设备信息、模型状态、当前用户、实时时间 |
3、检测源管理模块
| 功能 | 描述 |
|---|---|
| 图片检测 | 支持JPG/JPEG/PNG/BMP格式图片载入 |
| 视频检测 | 支持MP4/AVI/MOV/MKV格式视频载入 |
| 摄像头检测 | 实时调用摄像头（默认ID 0）进行检测 |
| 检测源切换 | 下拉菜单切换三种检测模式，自动更新界面状态 |
4、检测参数配置模块
| 功能 | 描述 |
|---|---|
| 置信度阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| IoU阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| 类别选择 | 动态生成检测类别复选框，支持全选/取消全选 |
| 参数同步 | 参数实时同步到检测器核心 |
5、YOLO检测核心模块
| 功能 | 描述 |
|---|---|
| 模型加载 | 加载best.pt模型文件，自动检测GPU可用性，支持CPU/GPU切换 |
| 多模式检测 | 图片检测、视频检测、摄像头实时检测 |
| 检测线程 | 基于QThread的多线程处理，避免界面卡顿 |
| 检测结果 | 返回目标类别、置信度、边界框坐标 |
| FPS计算 | 实时计算处理帧率 |
| 进度反馈 | 视频处理进度条实时更新 |
6、结果显示模块
| 功能 | 描述 |
|---|---|
| 实时画面 | 中央区域显示检测结果图像（带标注框） |
| 统计信息 | 检测状态、目标数量、FPS、处理帧数实时更新 |
| 检测列表 | 右侧列表显示当前帧所有检测到的目标（类别+置信度） |

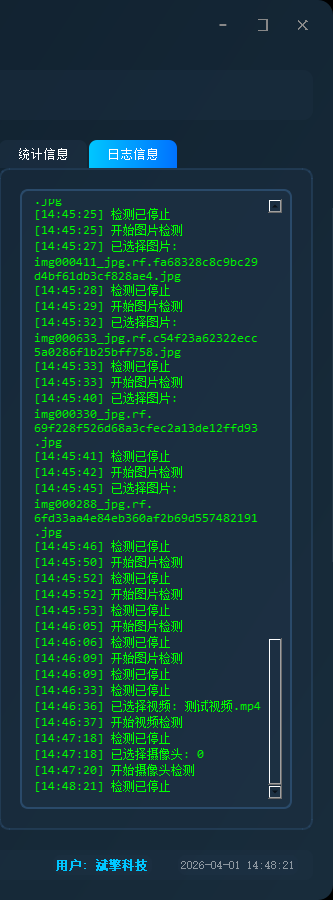

| 日志记录 | 日志标签页记录操作和错误信息，带时间戳 |
| 占位显示 | 未选择检测源时显示系统LOGO和提示文字 |
7、结果保存模块
| 功能 | 描述 |
|---|---|
| 保存开关 | 复选框控制是否保存检测结果 |
| 路径选择 | 自定义保存路径，支持图片/视频格式自动识别 |
| 自动命名 | 保存文件自动添加时间戳（detection_result_20240101_120000.jpg） |
| 视频保存 | 支持检测结果视频录制（MP4格式） |
| 手动保存 | 工具栏保存按钮可随时保存当前画面 |
| 保存反馈 | 保存成功弹窗提示，日志记录保存路径 |
8、工具栏功能
| 功能 | 描述 |
|---|---|
| 图片按钮 | 快速切换到图片检测模式并打开文件选择器 |
| 视频按钮 | 快速切换到视频检测模式并打开文件选择器 |
| 摄像头按钮 | 快速切换到摄像头检测模式 |
| 保存按钮 | 手动保存当前显示画面 |
9、辅助功能
| 功能 | 描述 |
|---|---|
| 错误处理 | 统一错误弹窗提示，日志记录错误详情 |
| 资源清理 | 检测停止时自动释放摄像头、视频文件、视频写入器资源 |
| 时间显示 | 状态栏实时显示系统时间 |
| 模型状态 | 状态栏显示模型加载状态和当前设备（CPU/GPU） |
10、数据校验模块
| 功能 | 描述 |
|---|---|
| 注册验证 | 用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证 |
| 协议确认 | 注册前需勾选同意用户协议 |
| 文件校验 | 模型文件存在性检查，文件大小验证（≥6MB） |
| 输入非空 | 登录/注册时必填项非空检查 |
背景
光伏产业背景与挑战
光伏产业是半导体技术与新能源需求相结合而快速发展的产业。在晶体硅太阳能电池的生产流程中，从硅片清洗、制绒、扩散到刻蚀、镀膜、印刷电极，每一道工序都可能引入缺陷。例如，扩散工艺不当可能导致“黑芯”现象；机械应力或热应力可能导致肉眼难以察觉的“裂纹”；印刷工艺偏差则可能引起“粗线”或“断栅（finger）”。
随着电池片尺寸向大尺寸发展以及产线速度的提升，缺陷检测的难度呈指数级上升。小尺寸缺陷（如细微裂纹）往往特征不明显，且背景复杂（如栅线干扰），这对检测算法的分辨率和特征提取能力提出了极高要求。此外，工业现场对检测的实时性要求极高，通常要求每秒处理数张甚至数十张图像，这使得计算量庞大的双阶段检测算法（如Faster R-CNN）难以直接应用，而YOLO等单阶段算法则因其速度与精度的平衡成为首选。
深度学习在工业缺陷检测中的发展
近年来，卷积神经网络（CNN）彻底改变了图像处理领域。在工业表面缺陷检测方面，深度学习算法已经超越了传统的机器学习方法（如SVM、HOG特征等）。传统的YOLO算法经过多次迭代，从YOLOv1发展至目前的YOLO26及更高版本，引入了CSPDarknet骨干网络、PANet特征融合结构以及Anchor-Free机制等先进技术，显著提升了对小目标和密集目标的检测能力。

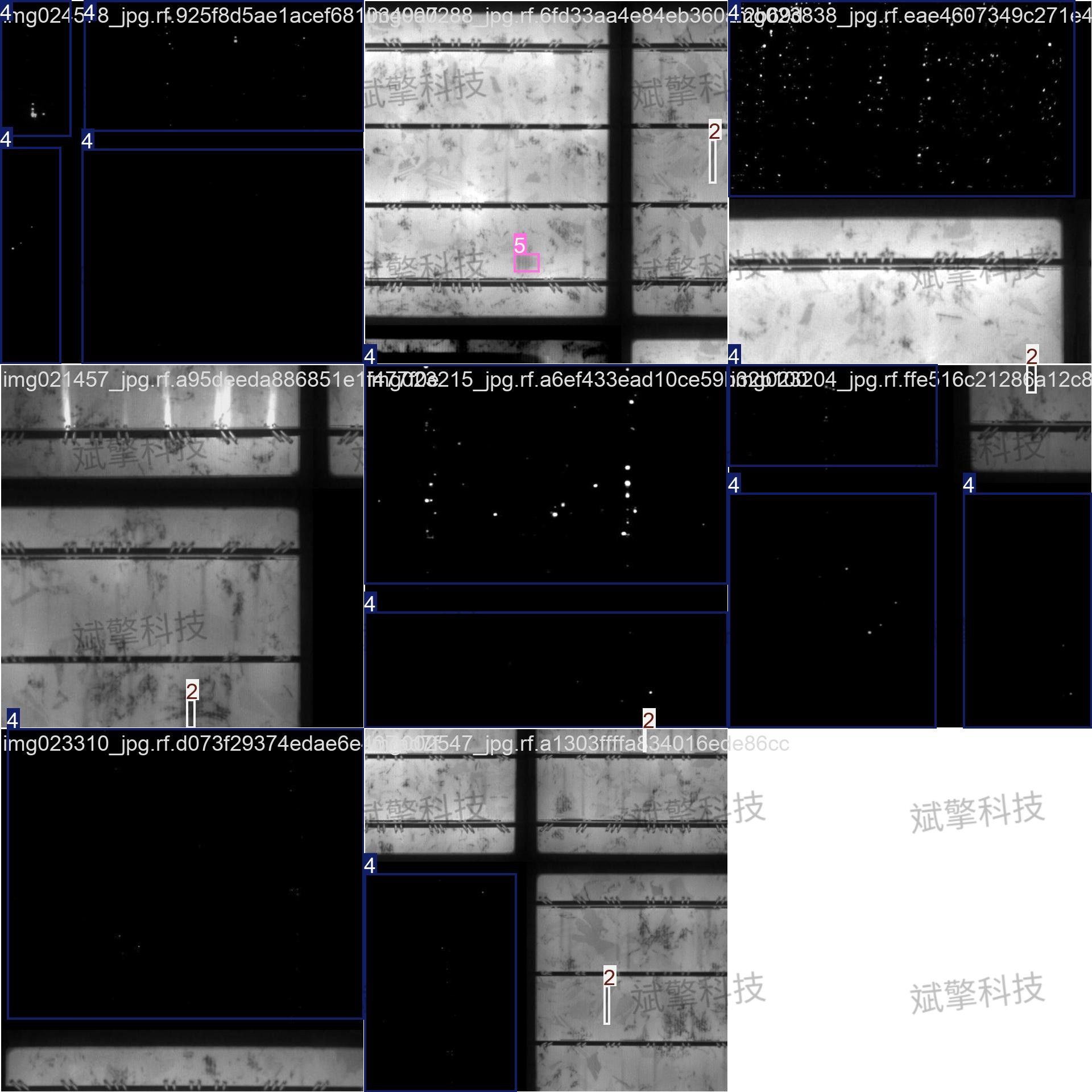

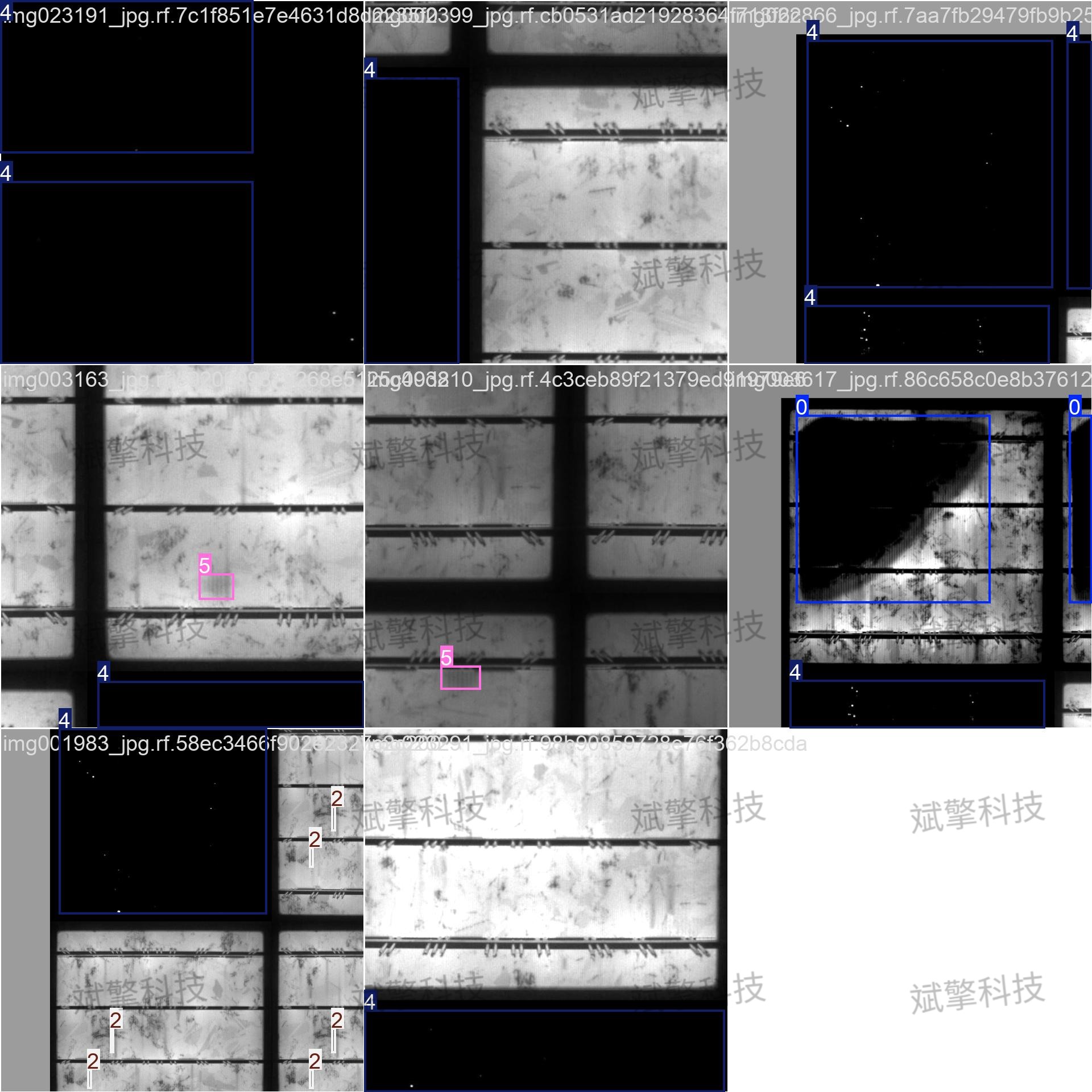

数据集介绍
数据集构成与划分
数据集总共包含5016张标注图像，按照科学的比例划分为训练集、验证集和测试集，以确保模型训练的充分性及评估结果的客观性。具体划分如下：
- 训练集：3512张，用于模型参数的学习与更新。
- 验证集：502张，用于训练过程中超参数的调整及模型性能的实时监控。
- 测试集：1002张，用于最终评估模型的泛化能力。
缺陷类别定义

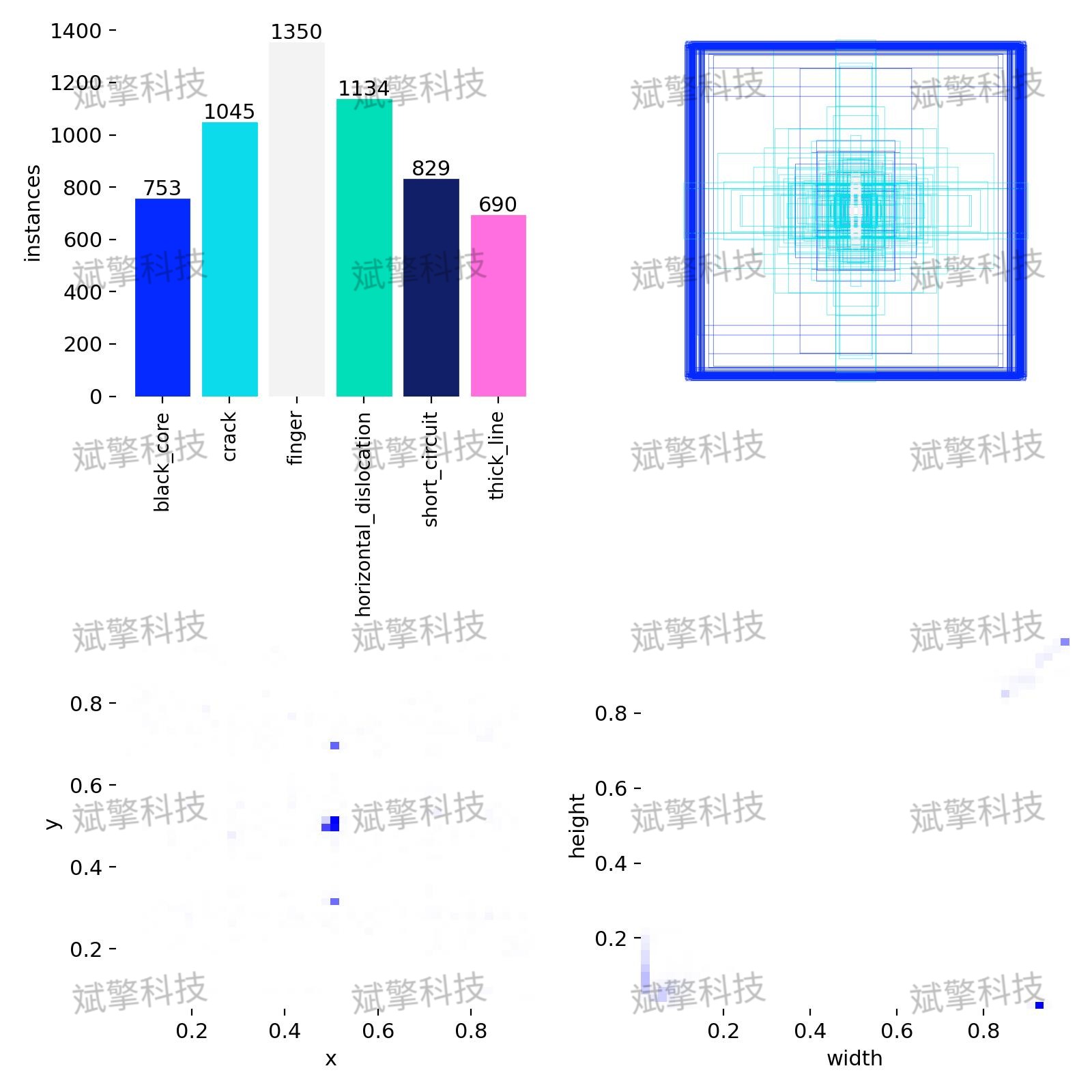

数据集包含6个特定的缺陷类别，涵盖了从材料本身到工艺制程的各类问题：
- black_core（黑芯）：指电池片中心区域出现的暗斑，通常与少子寿命降低有关，严重影响光电转换效率。
- crack（裂纹）：指电池片表面出现的物理裂缝，可能导致断路或热斑。
- finger（断栅/栅线异常）：指电池片表面收集电流的细栅线出现断裂或印刷不良。
- horizontal_dislocation（水平错位）：指电池片在层压或叠片过程中出现的水平方向位置偏移。
- short_circuit（短路）：指电池片正负极之间出现异常导通，属于严重功能性缺陷。
- thick_line（粗线）：指印刷工艺中电极线条宽度超出标准范围，影响遮光面积和导电性能。

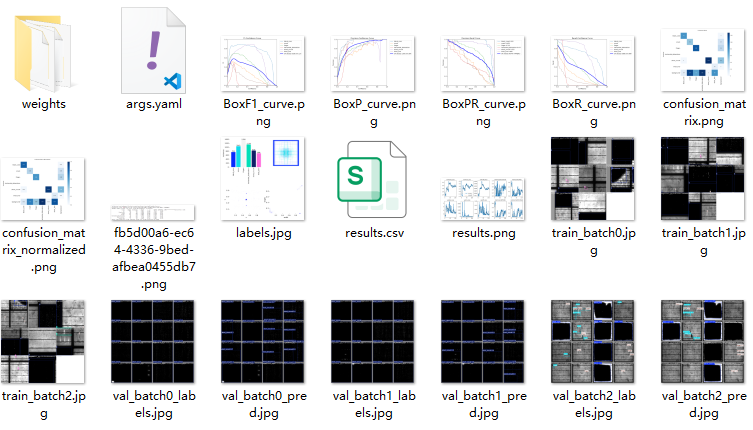

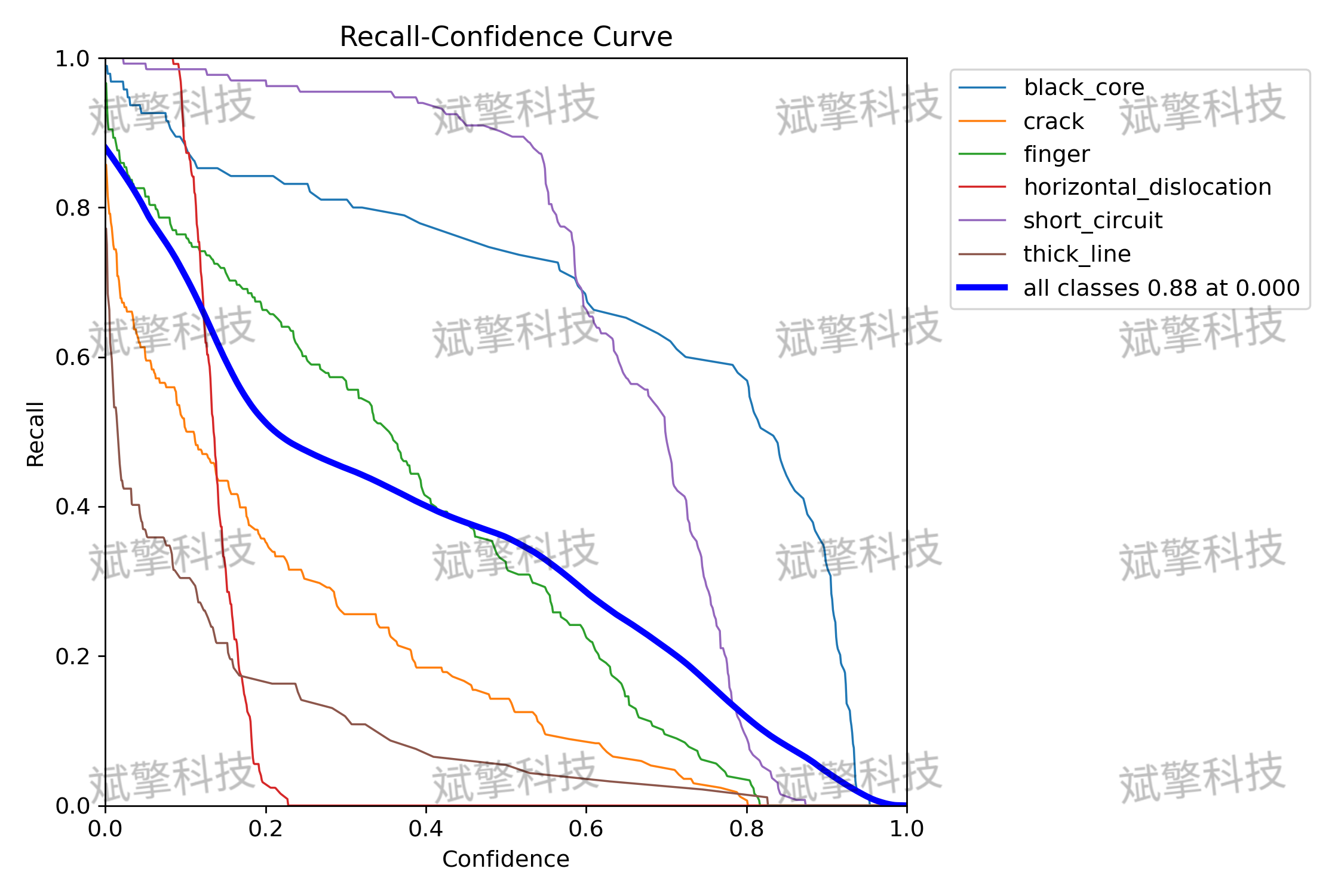

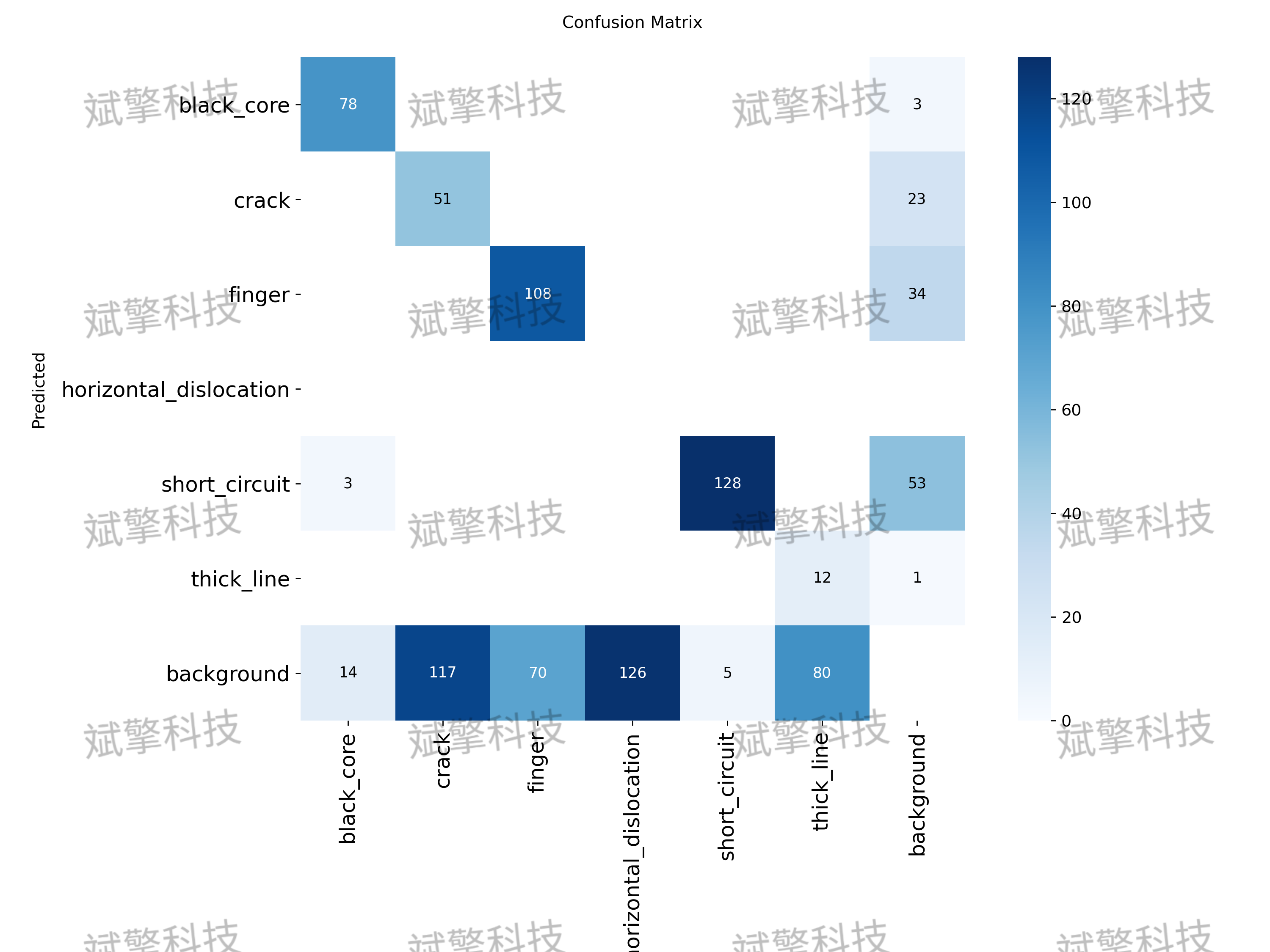

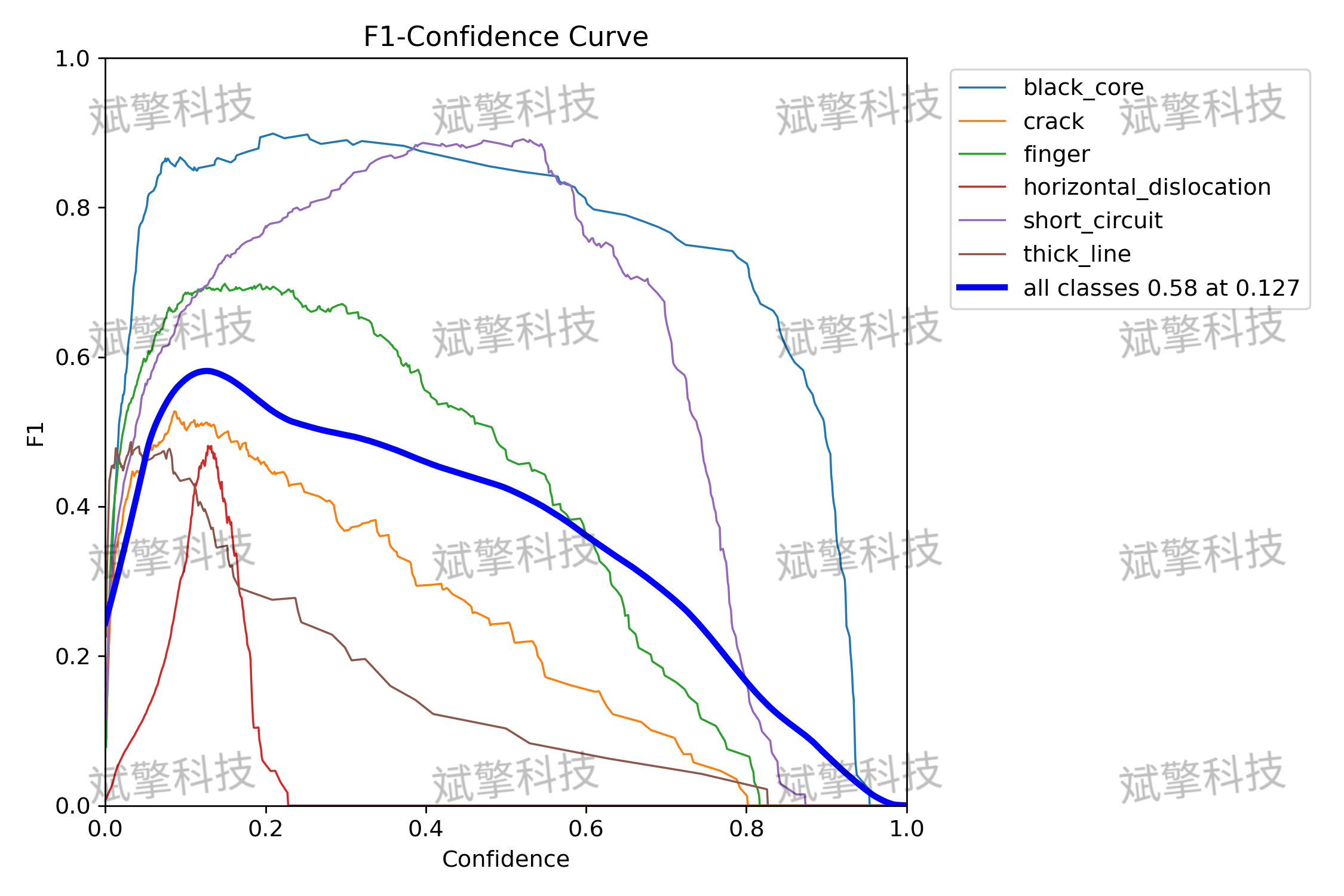

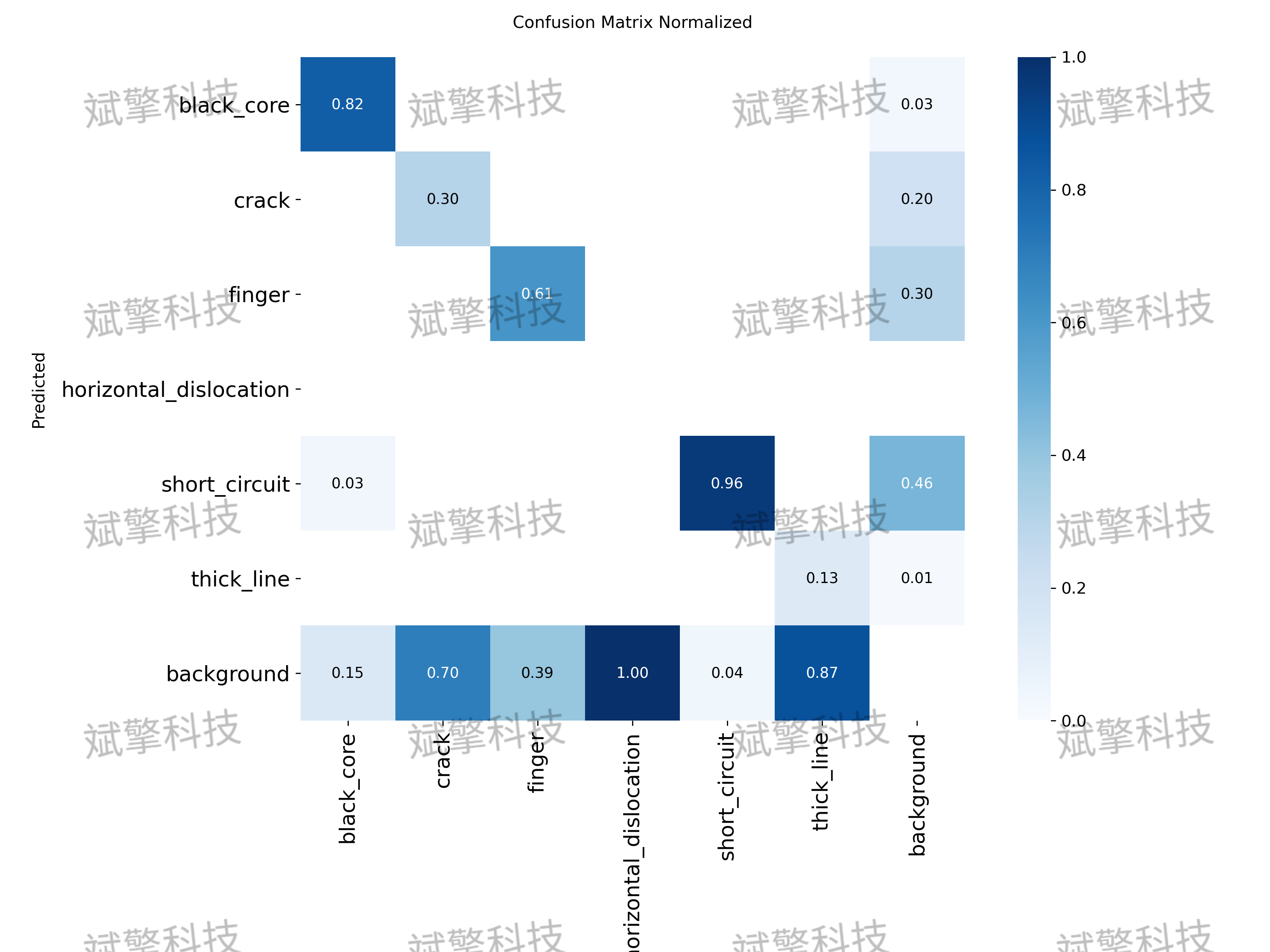

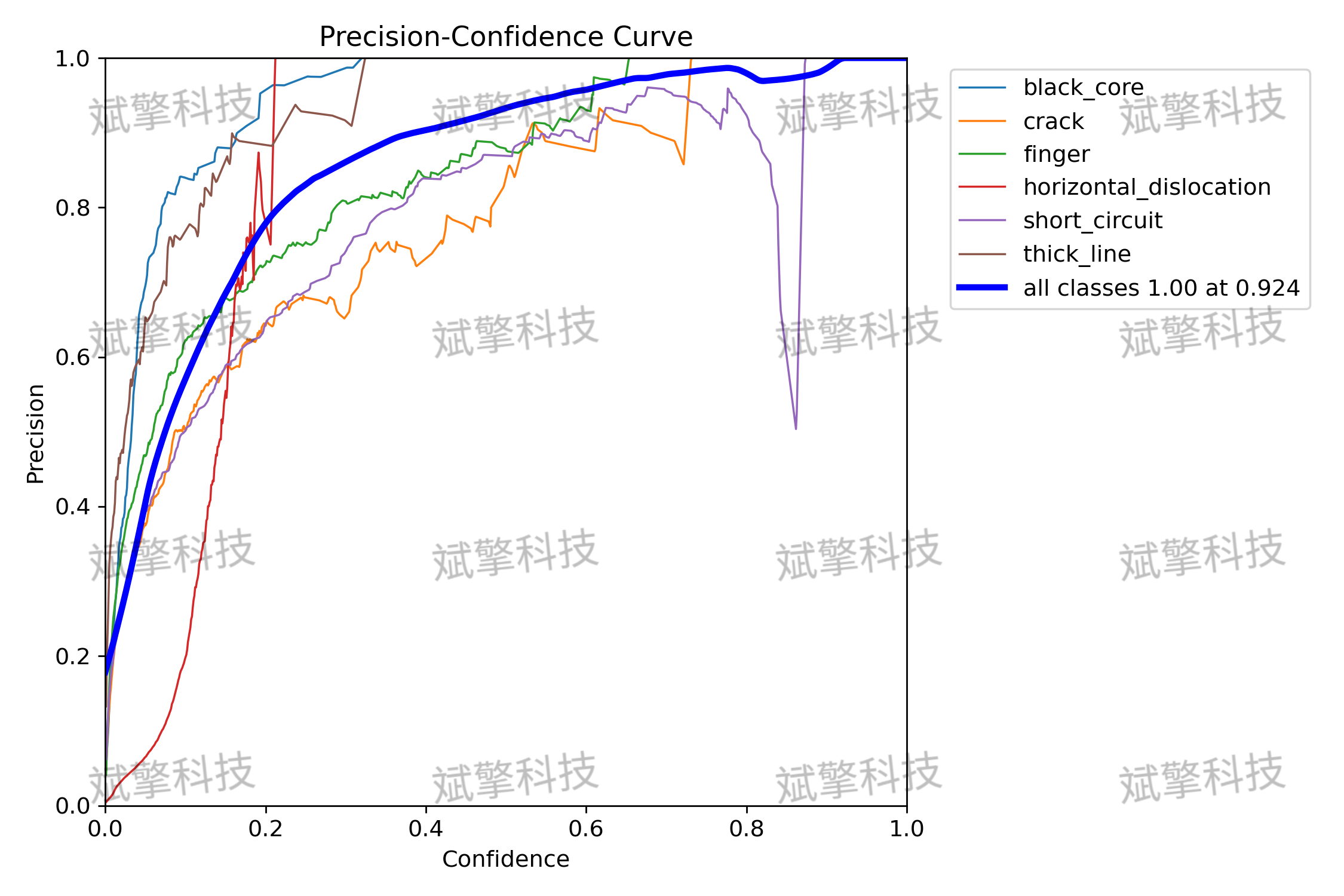

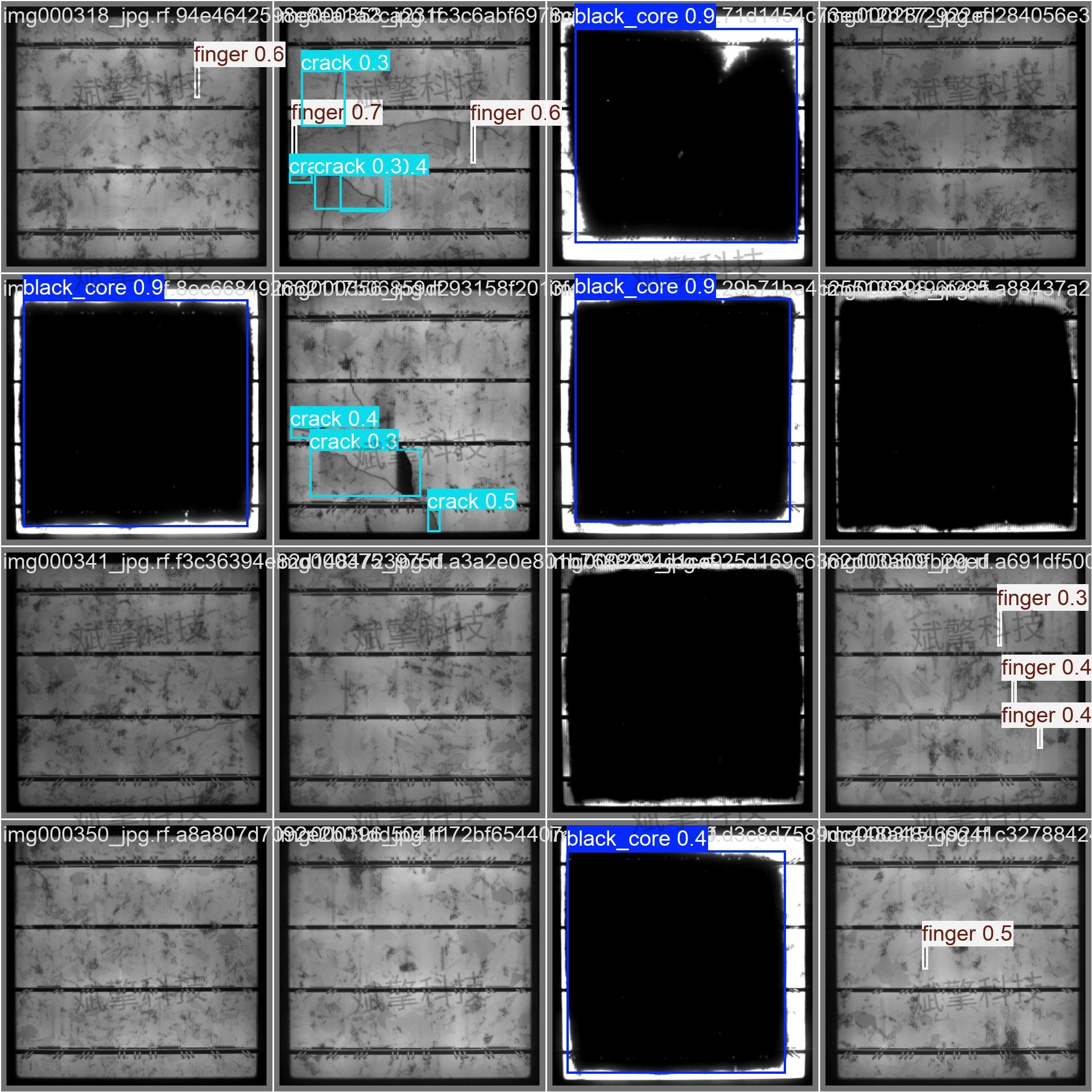

训练结果

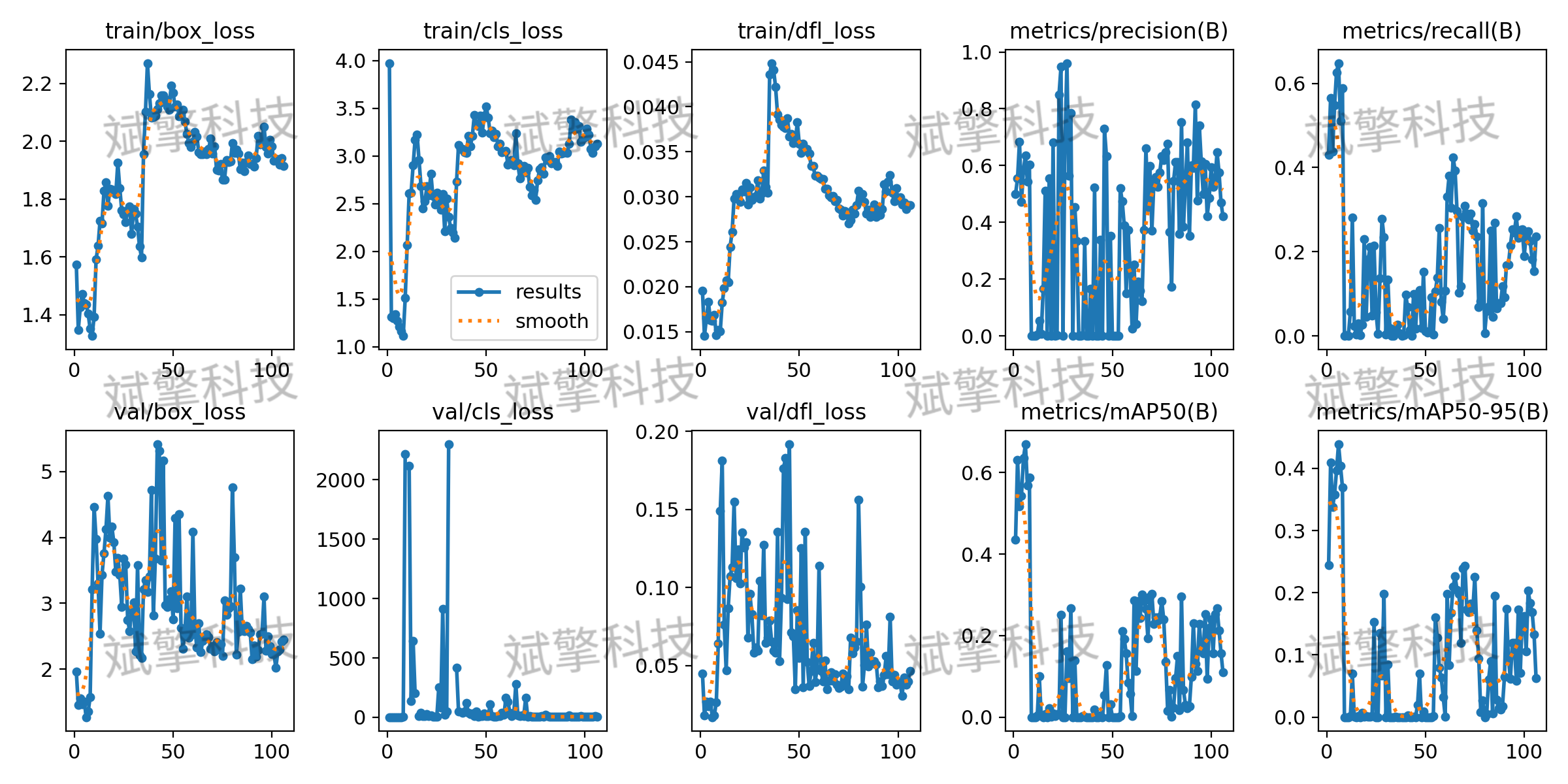

- 模型收敛性：训练日志和损失曲线显示模型已收敛。训练损失（

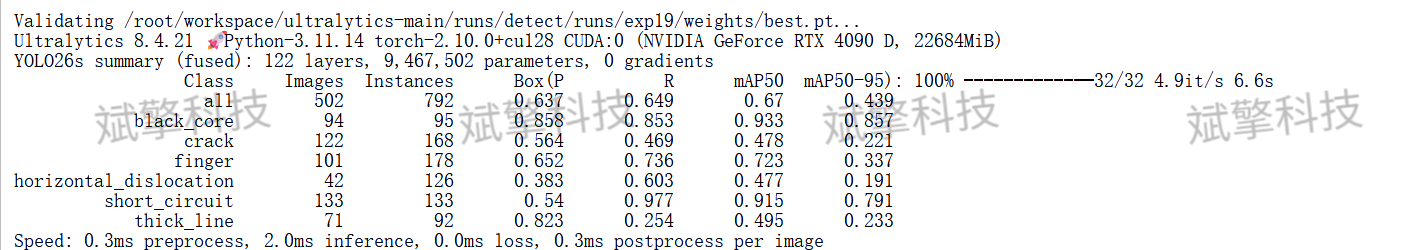

train/box_loss,train/cls_loss）呈下降趋势，验证指标（metrics/mAP50）趋于稳定。 - 整体精度：

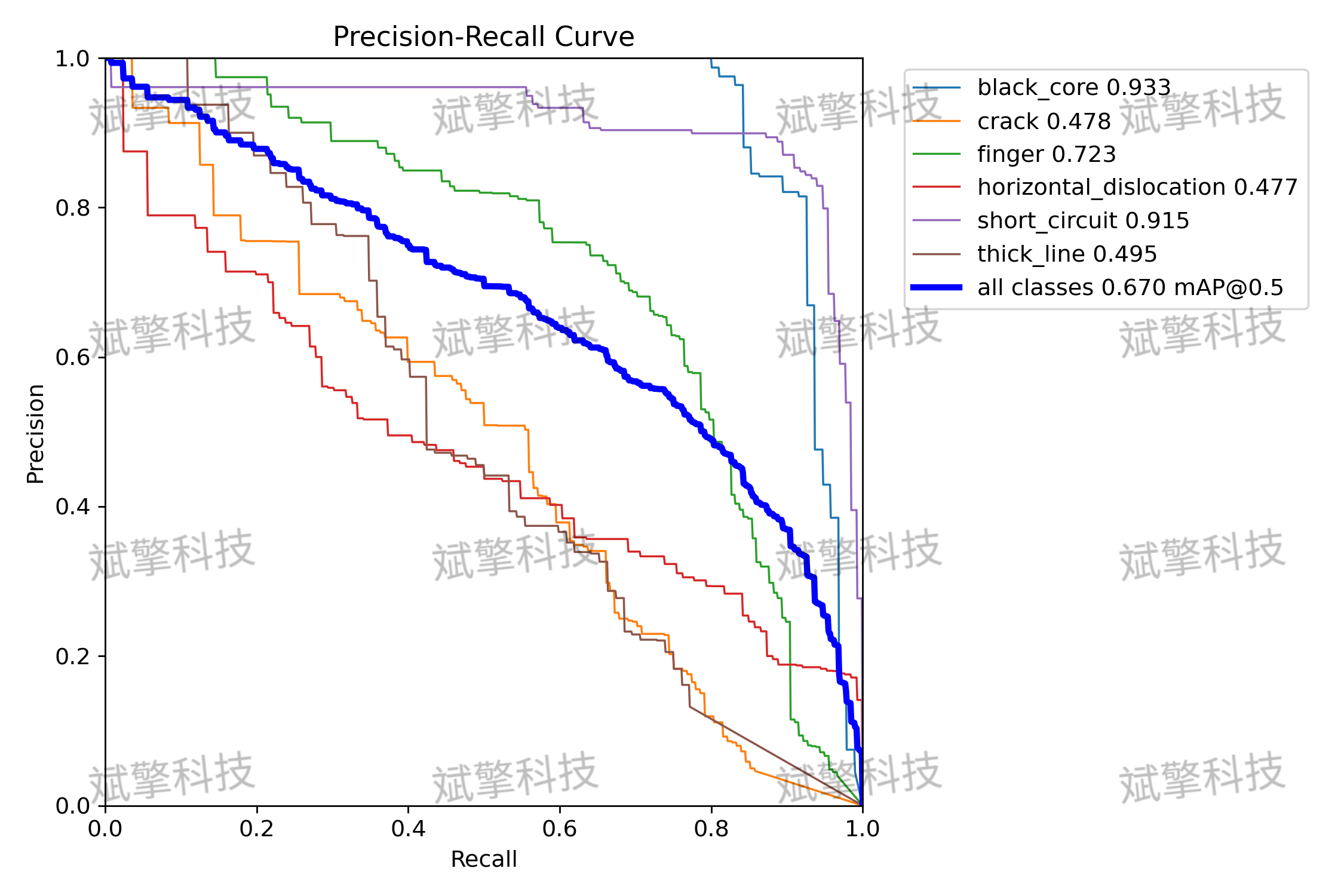

- mAP@50：0.670，表示在IoU阈值为0.5时，模型的平均检测精度尚可。
Ultralytics YOLO26
概述
Ultralytics YOLO26 是 YOLO 系列实时对象检测器的最新演进，从头开始专为边缘和低功耗设备而设计。它引入了简化的设计，消除了不必要的复杂性，同时集成了有针对性的创新，以实现更快、更轻、更易于访问的部署。
YOLO26 的架构遵循三个核心原则：
- 简洁性: YOLO26是一个原生的端到端模型，直接生成预测结果，无需非极大值抑制（NMS）。通过消除这一后处理步骤，推理变得更快、更轻量，并且更容易部署到实际系统中。这种突破性方法最初由清华大学的王傲在YOLOv10中开创，并在YOLO26中得到了进一步发展。
- 部署效率： 端到端设计消除了管道的整个阶段，从而大大简化了集成，减少了延迟，并使部署在各种环境中更加稳健。
- 训练创新：YOLO26 引入了MuSGD 优化器，它是SGD 和MUON的混合体——灵感来源于 Moonshot AI 在 LLM 训练中Kimi K2的突破。该优化器带来了增强的稳定性和更快的收敛，将语言模型中的优化进展转移到计算机视觉领域。
- 任务特定优化：YOLO26 针对专业任务引入了有针对性的改进，包括用于 Segmentation 的语义分割损失和多尺度原型模块，用于高精度 姿势估计 的残差对数似然估计 (RLE)，以及通过角度损失优化解码以解决 旋转框检测 中的边界问题。
这些创新共同提供了一个模型系列，该模型系列在小对象上实现了更高的精度，提供了无缝部署，并且在 CPU 上的运行速度提高了 43% — 使 YOLO26 成为迄今为止资源受限环境中最实用和可部署的 YOLO 模型之一。
主要功能
-
DFL 移除
分布式焦点损失（DFL）模块虽然有效，但常常使导出复杂化并限制了硬件兼容性。YOLO26 完全移除了 DFL，简化了推理过程，并拓宽了对边缘和低功耗设备的支持。 -
端到端无NMS推理
与依赖NMS作为独立后处理步骤的传统检测器不同，YOLO26是原生端到端的。预测结果直接生成，减少了延迟，并使集成到生产系统更快、更轻量、更可靠。 -
ProgLoss + STAL
改进的损失函数提高了检测精度，在小目标识别方面有显著改进，这是物联网、机器人、航空影像和其他边缘应用的关键要求。 -
MuSGD Optimizer
一种新型混合优化器，结合了SGD和Muon。灵感来自 Moonshot AI 的Kimi K2，MuSGD 将 LLM 训练中的先进优化方法引入计算机视觉，从而实现更稳定的训练和更快的收敛。 -
CPU推理速度提升高达43%
YOLO26专为边缘计算优化，提供显著更快的CPU推理，确保在没有GPU的设备上实现实时性能。 -
实例分割增强
引入语义分割损失以改善模型收敛，以及升级的原型模块，该模块利用多尺度信息以获得卓越的掩膜质量。 -
精确姿势估计
集成残差对数似然估计(RLE)，以实现更精确的关键点定位，并优化解码过程以提高推理速度。 -
优化旋转框检测解码
引入专门的角度损失以提高方形物体的检测精度，并优化旋转框检测解码以解决边界不连续性问题。
常用标注工具
假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：
Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。
这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。
界面核心代码：
