【OSG学习笔记】Day 62: BumpMapping（凹凸贴图）

Bynull

353人浏览 · 2026-04-22 08:00:00

Bynull · 2026-04-22 08:00:00 发布

在这里插入图片描述

`osgFX::BumpMapping` 凹凸贴图

在 OpenSceneGraph（OSG）三维渲染开发中，提升模型表面细节是增强视觉真实感的核心手段之一。传统建模通过增加几何体面片实现凹凸效果，会大幅降低渲染性能；而 BumpMapping（凹凸贴图） 技术，无需修改模型拓扑结构，仅通过纹理即可模拟出细腻的凹凸质感，是游戏、仿真、可视化领域的经典优化方案。

本文将基于 OSG 官方示例模型，结合完整可运行代码，深度解析 osgFX::BumpMapping 的原理、继承关系、使用场景与代码实现，解决新手使用时黑屏、渲染异常等问题。

BumpMapping 核心基础

1. 什么是 BumpMapping？

BumpMapping（凹凸贴图）是一种基于纹理的光照增强技术，它通过法线贴图（Normal Map） 存储模型表面的法向信息，在GPU渲染时修改光照计算结果，让低精度平面模型呈现出高精度的凹凸、浮雕、纹理细节效果。

简单理解：用纹理“欺骗”光照系统，不增加模型面数，实现逼真的表面细节。

2. 核心优势

性能极高：无需增加几何体顶点，渲染开销极小；
效果逼真：可模拟金属拉丝、墙面粗糙、物体浮雕等细节；
兼容性强：OSG 内置实现，无需自定义着色器；
使用便捷：一行代码即可为模型添加凹凸效果。

3. 主要使用场景

工业仿真：设备表面纹理、机械零件细节；
三维游戏：角色皮肤、道具、场景墙面/地面；
智慧城市：建筑外立面、路面粗糙质感；
产品展示：电子产品外壳、材质细节；
无需高精度建模，但需要视觉细节的所有场景。

类继承关系

osgFX::BumpMapping 是 OSG 特效节点体系的标准实现，我们先明确它的继承链，理解其底层设计：

osg::Object
  ↳ osg::Node
    ↳ osg::Group
      ↳ osgFX::Effect
        ↳ osgFX::BumpMapping

关键节点作用解析

osg::Object：OSG 所有对象的基类，提供引用计数、内存管理；
osg::Node：场景图节点基类，提供节点名称、包围盒、状态集管理；
osg::Group：组节点，可以添加子节点（这是 BumpMapping 能包裹模型的核心）；
osgFX::Effect：OSG 特效基类，定义了特效的统一接口（启用/禁用、参数配置）；
osgFX::BumpMapping：凹凸贴图特效最终实现类，封装了法线贴图解析、光照计算、纹理单元绑定。

核心特性

它是一个组节点，可以包裹任意模型节点；
继承 Effect，自动管理渲染状态，不破坏原有场景结构；
内置光照适配、纹理单元配置、法线计算逻辑。

BumpMapping 工作原理（通俗讲解）

BumpMapping 的核心是修改光照计算的法向量：

原始模型：表面法向量统一，光照均匀，无凹凸感；
法线贴图：一张特殊纹理，存储模型表面每个点的法向偏移数据；
渲染流程：
- GPU 读取模型的漫反射纹理（基础颜色）；
- 读取法线贴图，获取每个像素的法向偏移；
- 结合光源位置，重新计算光照亮度；
- 亮部凸起、暗部下陷，视觉上形成凹凸效果。

⚠️ 重要前提：
BumpMapping 必须依赖「法线贴图」，普通模型（如 cessna.osg）无法线贴图，直接使用会黑屏！

完整代码实战 + 逐行详解

完整可运行代码

// 1. 核心头文件依赖
#include <osgViewer/Viewer>          // OSG 查看器，负责窗口创建、渲染循环
#include <osg/Group>                 // 组节点，管理场景树
#include <osg/Node>                  // 节点基类
#include <osgFX/BumpMapping>         // 凹凸贴图特效核心类
#include <osgDB/ReadFile>            // 读取模型文件
#include <osgUtil/Optimizer>         // 场景优化工具
#include <osg/Notify>                // 日志管理

int main()
{
    // ===================== 步骤1：创建场景根节点 =====================
    osg::ref_ptr<osg::Group> root = new osg::Group();
    root->setName("SceneRoot");  // 设置节点名称，方便调试

    // ===================== 步骤2：加载专用凹凸贴图模型 =====================
    // ✅ 关键：必须使用 自带法线贴图 的模型，否则黑屏
    osg::ref_ptr<osg::Node> cessna = osgDB::readNodeFile("dot3_bumpmapping.osgt");

    // ===================== 步骤3：创建并配置凹凸贴图特效 =====================
    osg::ref_ptr<osgFX::BumpMapping> bm = new osgFX::BumpMapping;
    bm->addChild(cessna.get());        // 将模型作为子节点加入特效节点
    bm->setUpDemo();                   // 自动配置：纹理单元、光照、法线贴图

    // ===================== 步骤4：构建场景树 =====================
    root->addChild(bm.get());          // 将特效节点加入根节点

    // ===================== 步骤5：初始化渲染器 =====================
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

    // 场景优化：提升渲染性能（合并状态、精简节点）
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    viewer->setSceneData(root.get());  // 设置场景数据
    viewer->realize();                 // 初始化渲染窗口、上下文
    return viewer->run();              // 启动渲染循环
}

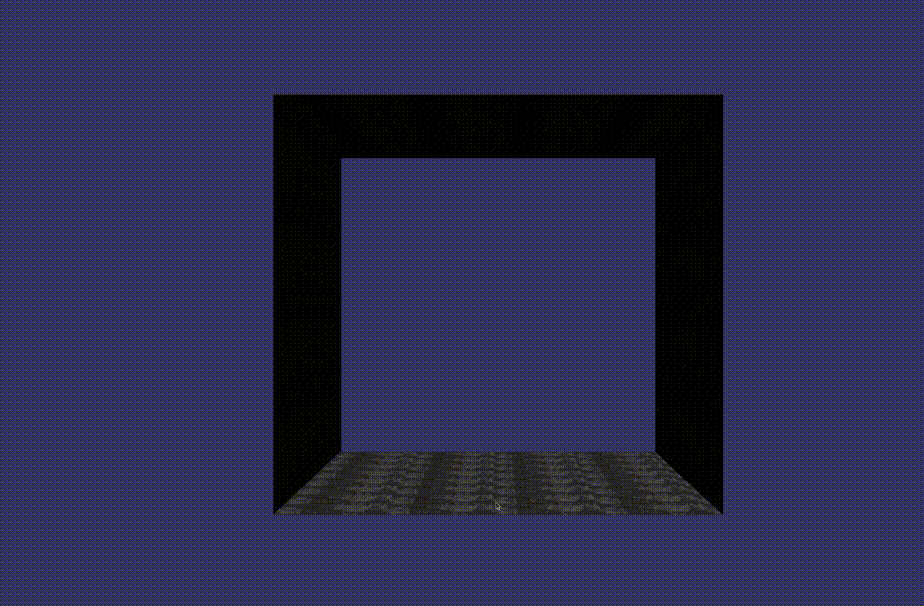

在这里插入图片描述

代码解析

头文件依赖
- osgFX/BumpMapping：必须包含，是凹凸贴图的核心；
- osgDB/ReadFile：用于加载带法线贴图的模型；
- 其余为 OSG 场景渲染基础依赖。
根节点 osg::Group
作为场景树的根，统一管理所有子节点（特效节点、模型、光源）。

模型加载

osg::ref_ptr<osg::Node> cessna = osgDB::readNodeFile("dot3_bumpmapping.osgt");

osgFX::BumpMapping 核心用法
```
osg::ref_ptr<osgFX::BumpMapping> bm = new osgFX::BumpMapping;
bm->addChild(cessna.get());
bm->setUpDemo();
```
- addChild()：BumpMapping 是组节点，包裹需要添加凹凸效果的模型；
- setUpDemo()：OSG 内置快捷方法，自动完成：
  ✔ 绑定漫反射纹理单元（0）
  ✔ 绑定法线贴图纹理单元（1）
  ✔ 创建默认光照
  ✔ 初始化特效渲染状态
场景优化与渲染
osgUtil::Optimizer 优化场景数据，Viewer 负责窗口渲染与交互。

常用高级 API

除了 setUpDemo()，我们还可以手动配置，实现自定义效果：

// 设置参与计算的光源编号
bm->setLightNumber(0);
// 设置漫反射纹理单元
bm->setDiffuseTextureUnit(0);
// 设置法线贴图纹理单元
bm->setNormalMapTextureUnit(1);
// 启用/禁用特效
bm->setEnabled(true);

总结

osgFX::BumpMapping 是 OSG 内置的高性能凹凸贴图特效节点，基于法线贴图实现表面细节增强；
继承关系：osg::Object → osg::Node → osg::Group → osgFX::Effect → osgFX::BumpMapping；
核心原理：用法线贴图修改光照计算，低模实现高模效果；
使用前提：必须加载带法线贴图的模型；
最佳实践：使用 dot3_bumpmapping.osgt 快速验证效果，setUpDemo() 一键配置。
