四轴飞行器六种典型控制策略研究

摘要

四轴飞行器作为典型的欠驱动、强耦合非线性系统，其控制策略的设计与性能评估是无人机领域的研究重点。本文围绕姿态稳定与轨迹跟踪核心任务，系统阐述并对比了比例 - 积分 - 微分（PID）、线性二次型调节器（LQR）、反馈线性化控制（FLC）、滑模控制（SMC）、反步控制（Backstepping）及模型参考自适应控制（MRAC）六种典型控制方法的基本原理、设计思路与应用特性。通过对各方法的适用场景、优势与局限性进行综合分析，为四轴飞行器在不同任务场景下的控制器选型与混合控制设计提供理论参考与实践指导。

关键词：四轴飞行器；欠驱动系统；非线性控制；PID 控制；LQR 控制；反馈线性化；滑模控制；反步控制；模型参考自适应控制

一、引言

四轴飞行器凭借结构简单、机动性强、成本低廉等优势，在航拍测绘、物流运输、环境监测、应急救援等领域得到广泛应用。其动力学特性表现为多输入多输出（MIMO）、欠驱动、强耦合及强非线性，且易受外部扰动与参数不确定性影响，对控制策略的鲁棒性、动态响应速度与稳态精度提出了严苛要求。

围绕四轴飞行器的姿态稳定、位置跟踪与轨迹跟踪任务，研究者们提出了多种控制方法。其中，PID 控制凭借结构简单、实现便捷的特点成为工业应用的基础方案；LQR 控制通过优化性能指标实现线性系统的最优反馈，适用于大机动飞行场景；反馈线性化控制通过系统变换将非线性系统转化为线性形式，便于应用线性控制理论；滑模控制通过切换控制使系统状态在指定滑动面上运动，具备强鲁棒性；反步控制通过递推设计逐步稳定各子系统，适用于严格反馈型非线性系统；模型参考自适应控制（MRAC）通过实时调整控制参数，使系统输出跟踪参考模型的动态特性，有效应对参数摄动与未建模动态。

本文将从控制原理、设计流程、性能特点及应用场景等方面，对上述六种控制方法进行系统阐述与对比分析，为四轴飞行器的控制策略设计与选型提供全面参考。

二、比例 - 积分 - 微分（PID）控制

2.1 控制原理

PID 控制是一种基于误差反馈的线性控制策略，通过对系统输出与参考指令的误差进行比例（P）、积分（I）和微分（D）运算，生成控制量以消除误差、稳定系统。其基本控制律为：u(t)=Kp​e(t)+Ki​∫0t​e(τ)dτ+Kd​dtde(t)​其中，e(t)=r(t)−y(t) 为跟踪误差，Kp​、Ki​、Kd​ 分别为比例、积分、微分增益，r(t) 为参考指令，y(t) 为系统输出。

在四轴飞行器控制中，通常采用串级 PID 结构，将系统分为姿态环（内环）与位置环（外环）。内环快速稳定姿态角（滚转、俯仰、偏航），外环根据位置误差生成姿态参考指令，通过内环跟踪实现位置控制。

2.2 设计与实现

PID 控制器的核心在于参数整定，常用方法包括经验法、Ziegler-Nichols 法、临界比例度法及智能优化算法整定（如遗传算法、粒子群优化）。对于四轴飞行器，由于其非线性与耦合特性，常需针对不同工作点（如悬停、大机动）进行参数优化，以兼顾动态响应与稳态精度。

2.3 性能特点与应用场景

优势：结构简单、物理意义明确、实现成本低、调试直观，适用于对模型精度要求不高的基础飞行任务。局限性：对非线性、强耦合与外部扰动的鲁棒性较弱，难以有效处理大角度机动或复杂环境下的参数不确定性，易出现超调、振荡与稳态误差。应用：四轴飞行器悬停、简单轨迹跟踪等基础任务，作为复杂控制策略的基础模块或混合控制的组成部分。

三、线性二次型调节器（LQR）控制

3.1 控制原理

LQR 控制是一种基于状态空间模型的最优控制方法，通过最小化二次型性能指标，设计状态反馈控制器，使系统在保证稳定性的同时，实现跟踪性能与控制代价的最优平衡。其基本思想是选择合适的权重矩阵，权衡状态误差与控制量的能量消耗，以获得最优反馈增益。

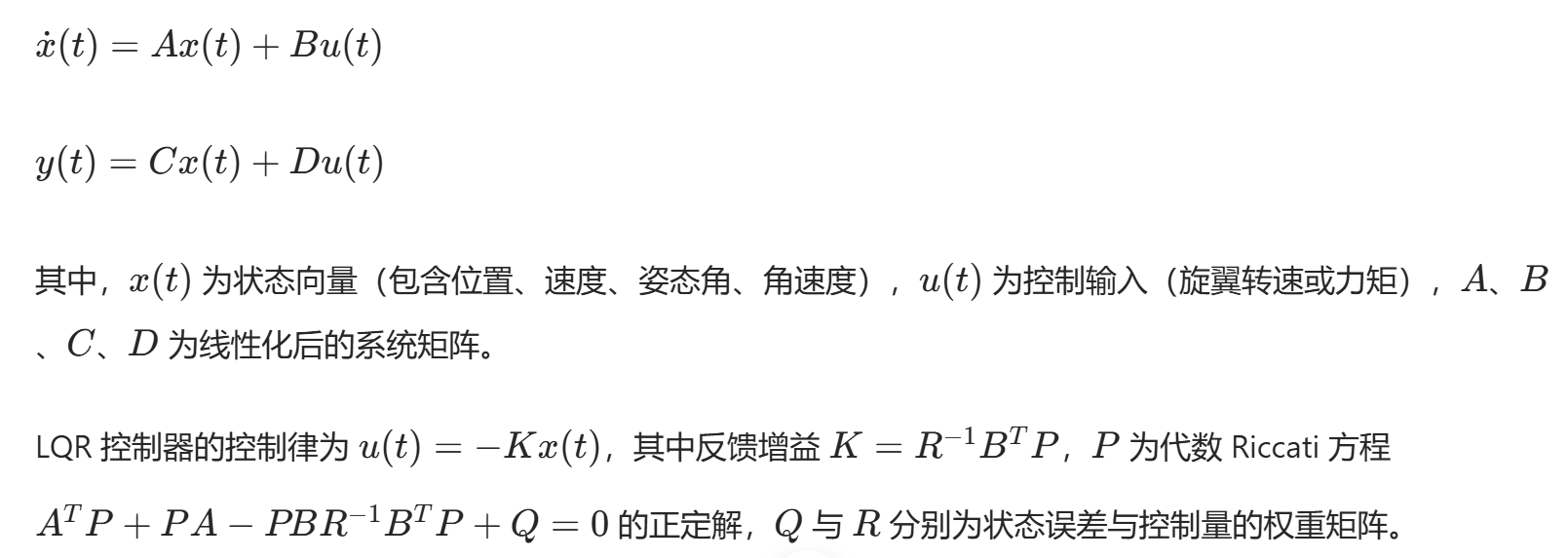

对于四轴飞行器，通常先对其非线性动力学模型在悬停点进行线性化，得到线性状态空间模型：

3.2 设计与实现

LQR 控制器的设计关键在于权重矩阵 Q 与 R 的选取。Q 越大，对状态误差的惩罚越重，系统响应越快，但控制量代价越高；R 越大，对控制量的惩罚越重，控制量变化越平缓，但系统响应变慢。通过调整权重矩阵，可实现对系统动态性能与控制能耗的权衡。

3.3 性能特点与应用场景

优势：设计系统化、最优性明确，能有效处理多变量耦合系统，适用于线性化后的四轴飞行器姿态与位置控制。局限性：基于线性化模型设计，对未建模动态与外部扰动的鲁棒性有限，难以直接处理强非线性与不确定性，且无法处理输入约束。应用：四轴飞行器大机动飞行、高精度姿态控制，作为混合控制策略中的线性部分，与非线性控制方法结合使用。

四、反馈线性化控制（FLC）

4.1 控制原理

反馈线性化控制是一种非线性控制方法，通过坐标变换与状态反馈，将原非线性系统精确或近似线性化，转化为易于控制的线性系统，再应用线性控制理论进行设计。其核心是利用系统的数学模型，通过反馈消去非线性项，使线性化后的系统满足期望的动态特性。

对于四轴飞行器的非线性动力学模型，反馈线性化的基本步骤为：

1. 建立完整的非线性状态空间模型 x˙=f(x)+g(x)u，y=h(x)；
2. 选择合适的坐标变换与反馈控制律 u=α(x)+β(x)v，其中 α(x) 为线性化项，β(x) 为增益项，v 为新的控制输入；
3. 使线性化后的系统呈现期望的线性形式 ξ˙​=Aξ+Bv，再设计线性控制器（如 PID、LQR）对 v 进行设计。

在四轴飞行器控制中，常采用输入 - 输出反馈线性化，将姿态角与位置作为输出，通过反馈消去非线性耦合项，实现线性化后的轨迹跟踪。

4.2 设计与实现

反馈线性化的实现依赖于精确的系统模型，需准确获取四轴飞行器的质量、转动惯量、旋翼力 / 力矩系数等参数。设计过程中需考虑模型误差与未建模动态，通过鲁棒补偿环节提升系统性能。

4.3 性能特点与应用场景

优势：能有效处理系统非线性与耦合，线性化后的系统可通过成熟的线性控制理论进行设计，动态响应快、跟踪精度高。局限性：对模型精度要求极高，模型误差会显著降低控制性能，对参数不确定性与外部扰动的鲁棒性较弱，难以处理未建模动态。应用：四轴飞行器高精度姿态与位置跟踪，适用于模型参数精确已知、扰动较小的场景，常与鲁棒控制方法结合以提升抗干扰能力。

五、滑模控制（SMC）

5.1 控制原理

滑模控制是一种变结构非线性控制方法，通过设计切换函数（滑动面），使系统状态在有限时间内到达并保持在滑动面上，利用滑动面的不变性实现对系统的控制。其核心是通过不连续的控制律，迫使系统状态沿预设的滑动面运动，从而抵消参数不确定性与外部扰动的影响。

对于四轴飞行器，滑模控制的设计步骤为：

1. 定义滑动面 s(x)=Cx−Cxd​，其中 C 为滑动面系数，xd​ 为参考状态；
2. 设计不连续控制律 u=ueq​+usw​，其中 ueq​ 为等效控制（保证系统在滑动面上运动），usw​ 为切换控制（保证系统状态到达滑动面）。

针对四轴飞行器的欠驱动特性，常采用分层滑模控制，分别设计姿态环与位置环的滑动面，实现分层控制。

5.2 设计与实现

滑模控制器的设计关键在于滑动面的选取与切换控制律的确定。滑动面需保证系统的可达性与稳定性，切换控制律的幅值需足够大以克服扰动，但过大的幅值会导致 “抖振” 现象，影响系统性能与执行器寿命。常用的抖振抑制方法包括饱和函数、连续化近似、自适应切换增益等。

5.3 性能特点与应用场景

优势：对参数不确定性与外部扰动具有强鲁棒性，动态响应快，设计过程相对简单，适用于复杂环境下的四轴飞行器控制。局限性：存在抖振现象，影响控制精度与执行器寿命，需通过改进设计抑制抖振；对未建模高频动态敏感，可能导致系统不稳定。应用：四轴飞行器抗扰动姿态控制、强耦合轨迹跟踪，适用于有风扰、负载变化等复杂场景，常与自适应控制、模糊控制结合以抑制抖振。

六、反步控制（Backstepping）

6.1 控制原理

反步控制是一种基于 Lyapunov 稳定性理论的递归非线性控制方法，将复杂的非线性系统分解为多个低阶子系统，通过逐步设计每个子系统的虚拟控制量与实际控制量，保证整个系统的稳定性。其核心是利用 Lyapunov 函数逐次证明子系统的稳定性，最终推导出整个系统的控制律。

对于四轴飞行器的严格反馈型非线性模型，反步控制的设计步骤为：

1. 将系统分解为位置子系统与姿态子系统，分别设计虚拟控制量（如位置子系统的姿态参考指令）；
2. 针对每个子系统，构造 Lyapunov 函数，设计虚拟控制律，保证子系统稳定；
3. 逐步递推，最终设计实际控制量（旋翼力与力矩），使整个系统稳定。

6.2 设计与实现

反步控制的设计需构造合适的 Lyapunov 函数，通常选择二次型 Lyapunov 函数，保证子系统的稳定性。设计过程中需考虑参数不确定性与外部扰动，通过自适应律或鲁棒补偿环节提升系统性能。

6.3 性能特点与应用场景

优势：能有效处理严格反馈型非线性系统，设计系统化，稳定性证明严谨，适用于四轴飞行器的姿态与位置控制。局限性：设计过程繁琐，随着系统阶数增加，计算复杂度快速上升；对参数不确定性与外部扰动的鲁棒性有限，需结合自适应控制或鲁棒控制方法提升性能。应用：四轴飞行器高精度轨迹跟踪、抗扰动控制，适用于非线性强、耦合性高的场景，常与滑模控制、自适应控制结合形成混合控制策略。

七、模型参考自适应控制（MRAC）

7.1 控制原理

模型参考自适应控制（MRAC）是一种自适应控制方法，通过设计自适应律实时调整控制器参数，使受控系统的输出跟踪参考模型的动态特性，从而应对参数摄动与未建模动态。其核心是利用自适应机制，使系统在参数变化或扰动下保持良好的跟踪性能。

对于四轴飞行器，MRAC 的基本结构包括参考模型、被控对象与自适应控制器。参考模型定义了期望的动态特性，被控对象为四轴飞行器，自适应控制器通过调整参数，使被控对象的输出与参考模型的输出一致。

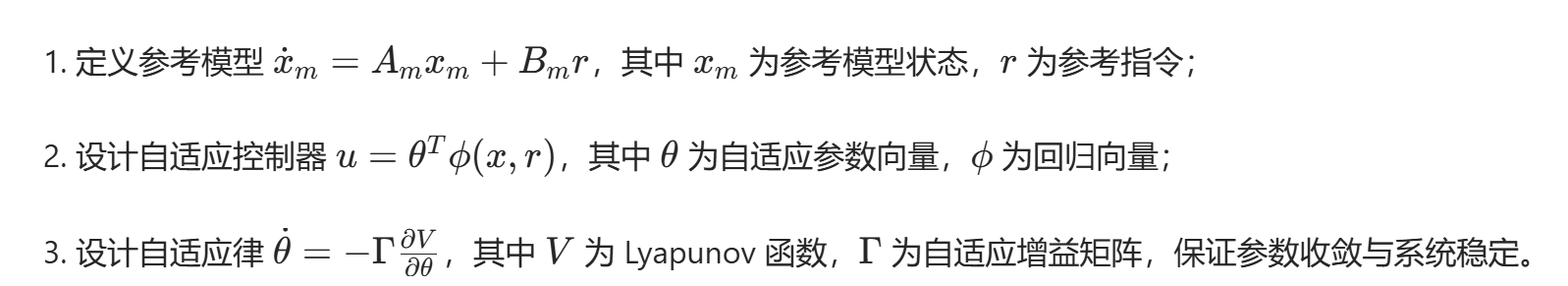

MRAC 的设计步骤为：

7.2 设计与实现

MRAC 的设计关键在于参考模型的选取与自适应律的构造。参考模型需反映期望的动态性能，自适应律需保证 Lyapunov 稳定性，常用的自适应律包括梯度法、李雅普诺夫综合法等。设计过程中需考虑参数收敛速度与系统稳定性的权衡，通过调整自适应增益提升性能。

7.3 性能特点与应用场景

优势：能有效应对参数不确定性与未建模动态，无需精确的系统模型，自适应能力强，适用于时变系统。局限性：自适应律设计复杂，参数收敛速度与系统稳定性需严格权衡，对外部扰动的鲁棒性有限，计算量较大。应用：四轴飞行器参数摄动、负载变化、风扰等场景下的姿态与位置控制，适用于动态环境下的自适应轨迹跟踪，常与其他控制方法结合形成混合自适应控制策略。

八、六种控制策略综合对比

为直观呈现六种控制策略的差异，从控制类型、核心优势、主要局限性、适用场景及设计复杂度五个维度进行对比，结果如下表所示。

表格

控制策略	控制类型	核心优势	主要局限性	适用场景	设计复杂度
PID 控制	线性、无模型	结构简单、实现便捷、调试直观	鲁棒性弱、非线性适应差	基础悬停、简单轨迹跟踪	低
LQR 控制	线性、最优控制	最优性明确、多变量处理能力强	依赖线性化模型、鲁棒性有限	大机动飞行、高精度姿态控制	中
反馈线性化	非线性、精确线性化	非线性解耦、跟踪精度高	模型依赖、抗扰动能力弱	模型精确、扰动小的高精度跟踪	中
滑模控制	非线性、变结构	强鲁棒性、动态响应快	存在抖振、高频动态敏感	抗扰动、强耦合复杂场景	中
反步控制	非线性、递归设计	稳定性严谨、非线性适应强	设计繁琐、计算复杂度高	严格反馈型非线性系统跟踪	中 - 高
MRAC	自适应、模型跟踪	应对参数摄动、无需精确模型	自适应律复杂、计算量大

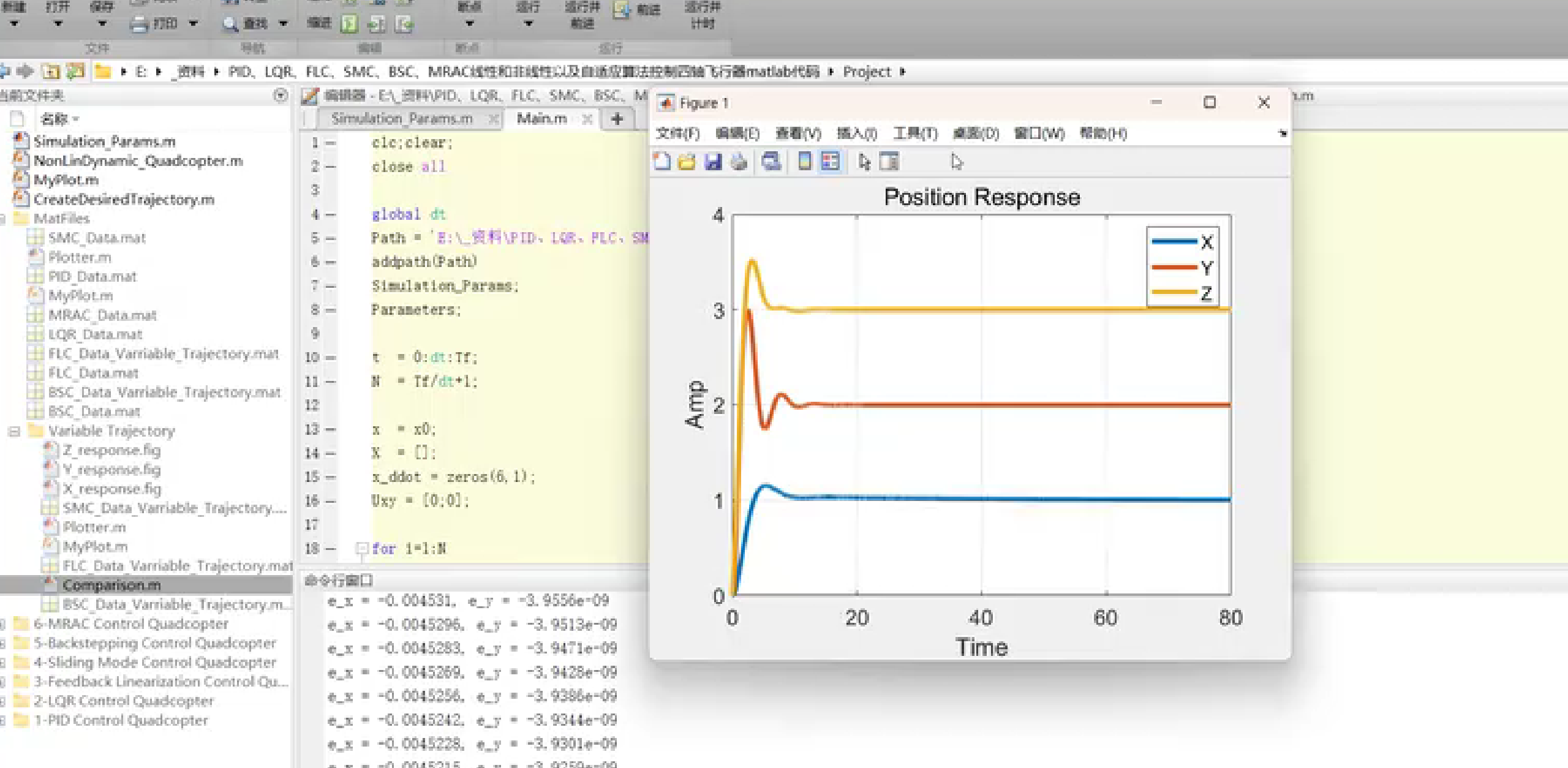

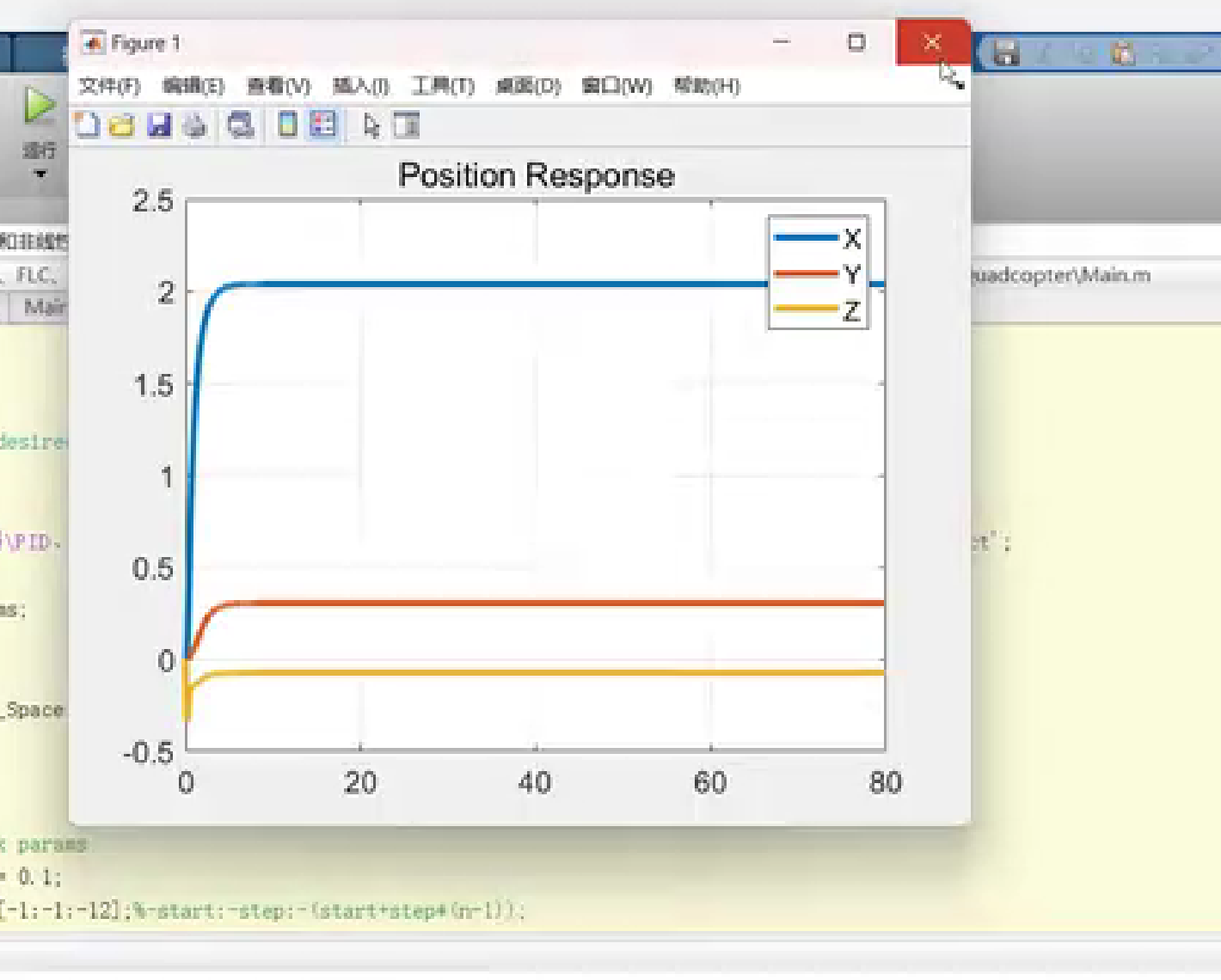

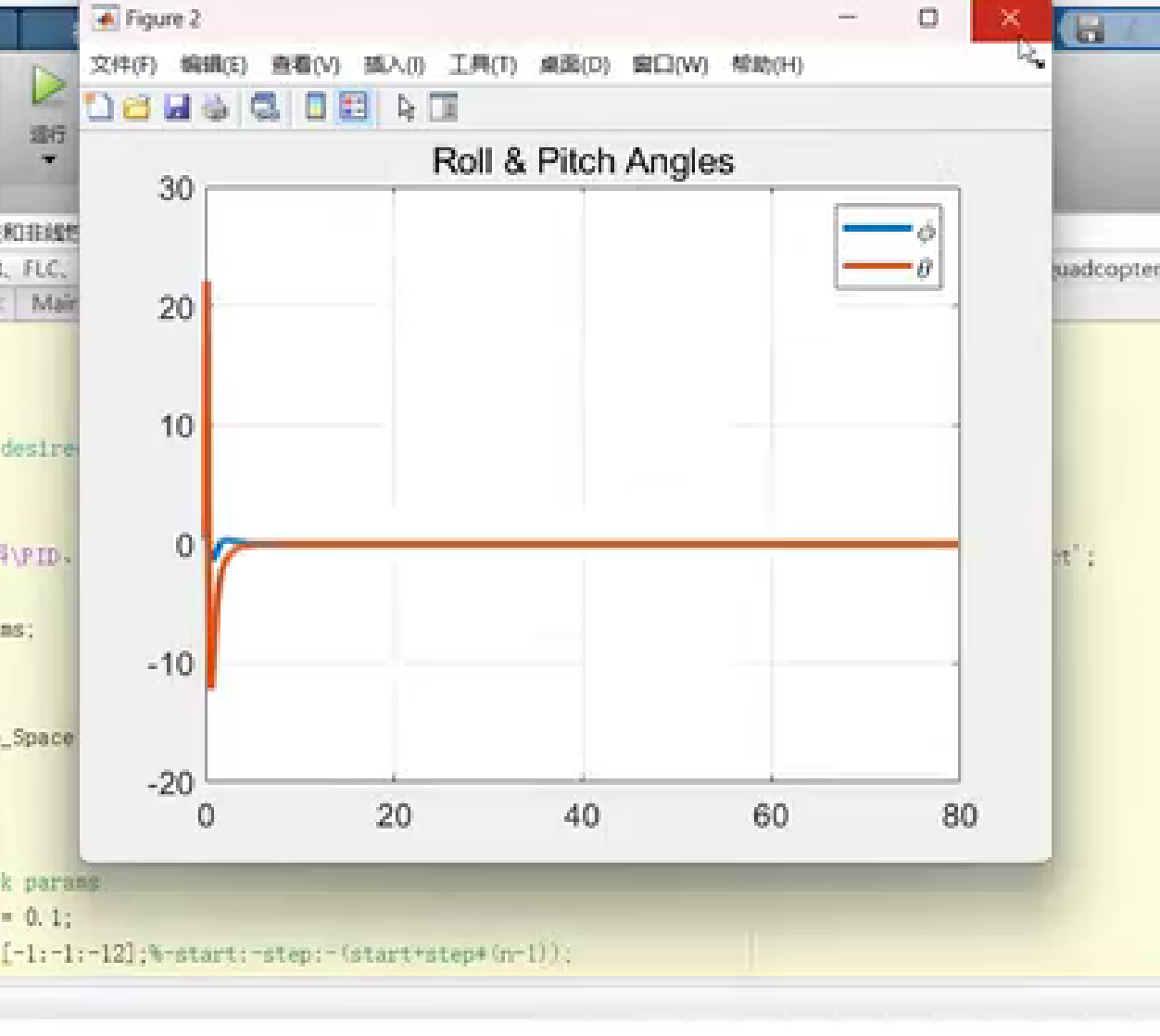

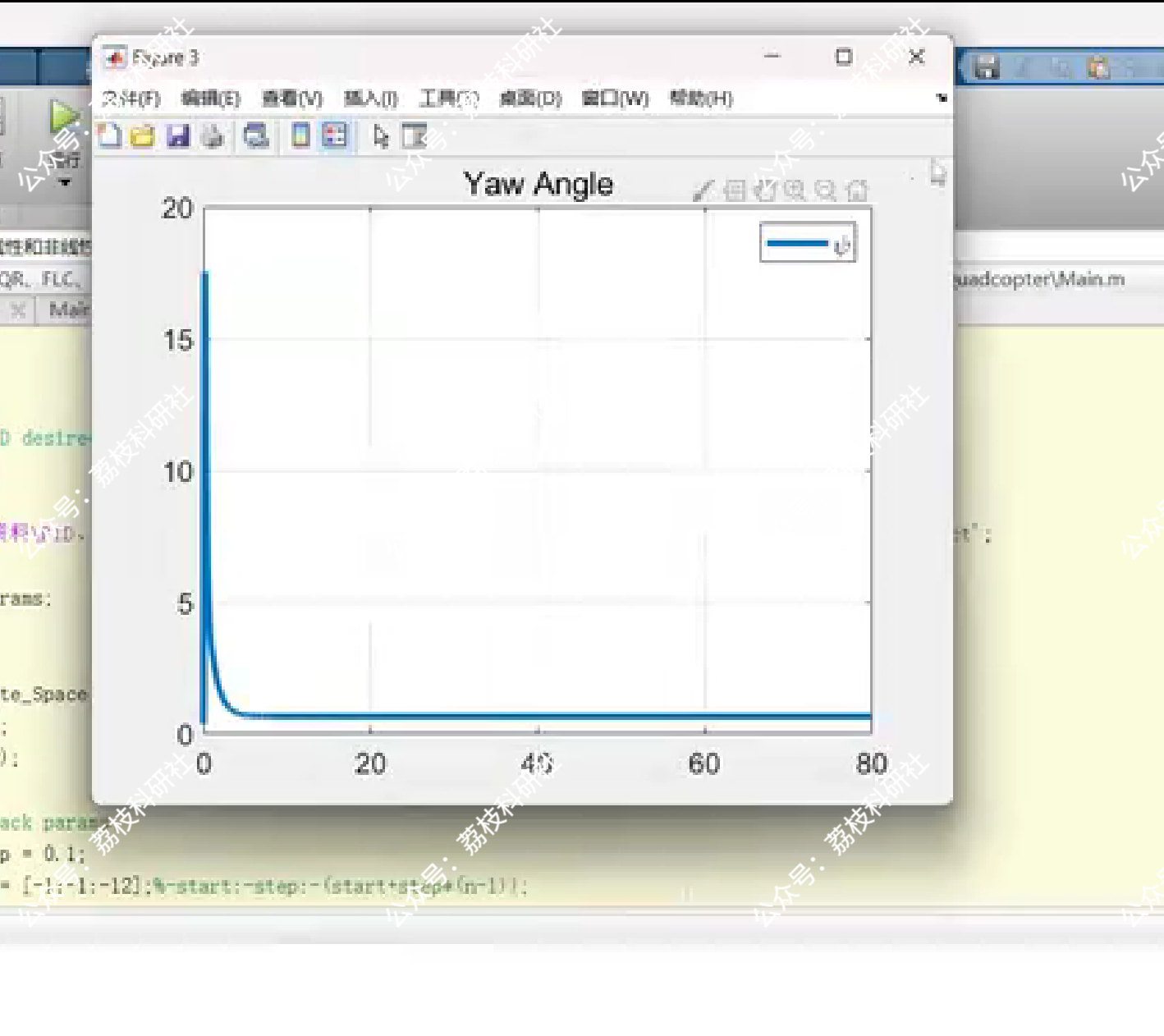

📚第二部分——运行结果

PID控制、LQR控制、FLC控制、SMC控制、Backstepping控制、MRAC（模型参考自适应控制）四轴飞行器
