场景：网站流量突增，单台服务器扛不住压力，页面加载卡顿、接口超时，甚至直接宕机。

这时候，负载均衡就成了救命稻草，而LVS（Linux Virtual Server）作为Linux内核层的高性能负载均衡方案，更是大型系统架构中不可或缺的一环。

一、初识LVS：什么是Linux Virtual Server？

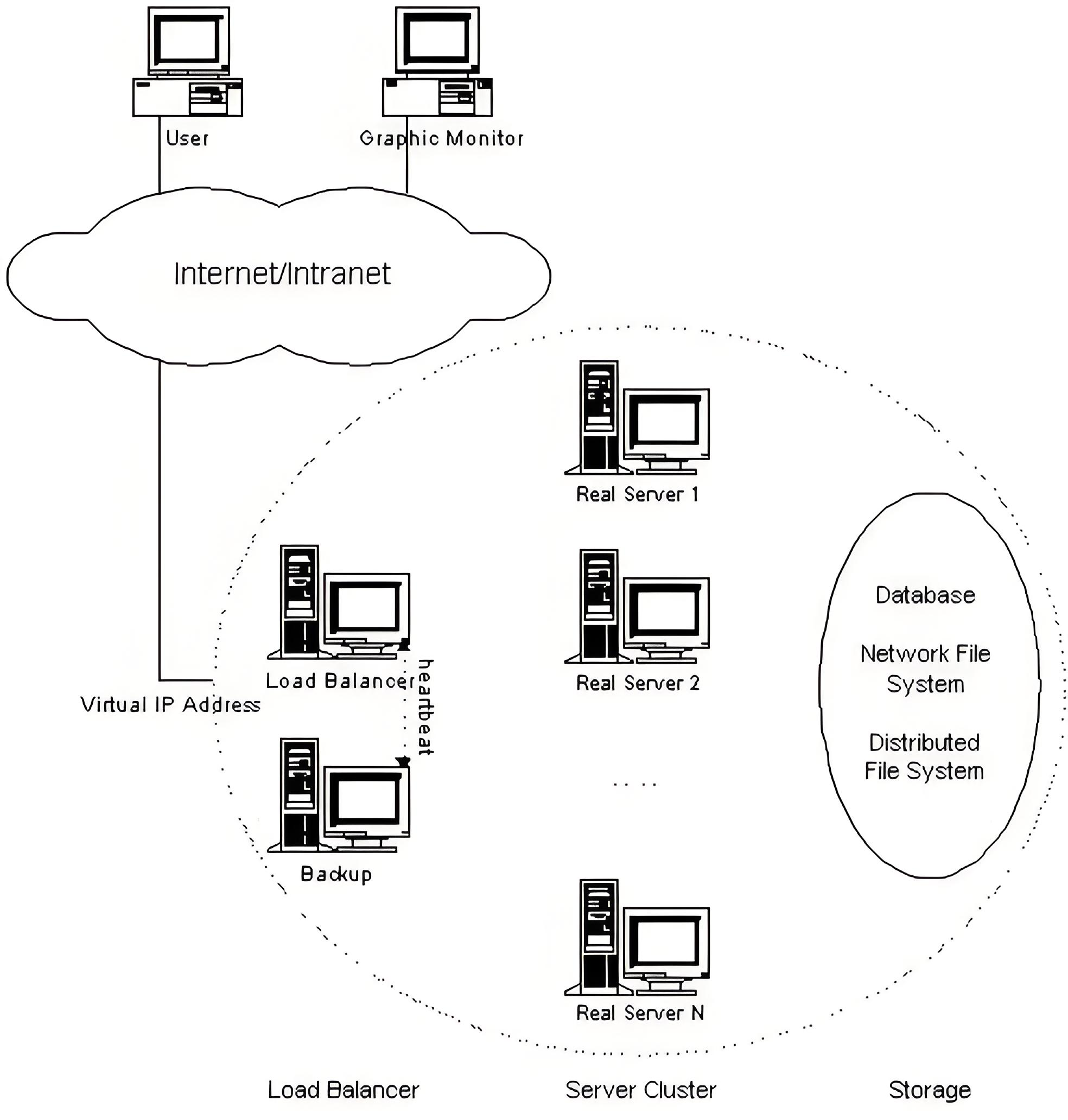

LVS全称Linux Virtual Server，即Linux虚拟服务器，是由章文嵩博士开发的一款开源负载均衡技术，目前已成为Linux内核的标准模块之一。它的核心作用很简单：将前端客户端的请求流量，智能分发到后端多台真实服务器（Real Server，简称RS）上，实现负载分担，从而提升服务的并发处理能力、可用性和稳定性。

这里要划重点：LVS工作在OSI七层模型的第四层（传输层），基于IP和端口进行流量转发，属于“四层负载均衡”，相比Nginx等七层负载均衡，它的优势在于性能极高——因为是内核层转发，几乎没有用户态到内核态的切换开销，能轻松承载百万级并发。

二、了解LVS核心术语

• VS（Virtual Server）：虚拟服务器，也就是LVS调度器，对外提供一个统一的访问入口（VIP），负责接收客户端请求并分发到后端RS。

• RS（Real Server）：真实服务器，真正提供业务服务的服务器（比如Web服务器、应用服务器），后端可以有多台，形成集群。

• VIP（Virtual IP）：虚拟IP，VS对外暴露的IP地址，是客户端唯一的访问地址，相当于集群的“门面”。

• DIP（Director IP）：调度器的内网IP，用于和后端RS通信，转发请求和接收响应（部分模式下）。

• RIP（Real IP）：真实服务器的IP地址，后端RS的内网IP，用于和VS通信。

• CIP（Client IP）：客户端的IP地址，发起请求的终端IP。

总结访问流程：客户端（CIP）访问VIP → VS（调度器，DIP）接收请求 → 调度器将请求分发到某台RS（RIP） → RS处理请求并响应 → 响应结果返回给客户端。

LVS四大工作模式：

LVS有四种核心工作模式，分别是NAT模式、DR模式、TUN模式和FULLNAT模式，其中NAT和DR是最常用的两种，TUN和FULLNAT仅作了解即可。

三、LVS四大工作模式：重点掌握这两种

LVS有四种核心工作模式，分别是NAT模式、DR模式、TUN模式和FULLNAT模式，其中NAT和DR是最常用的两种，TUN和FULLNAT仅作了解即可，我们重点拆解前两种。

3.1 NAT模式：简单易部署，适合小规模集群

NAT（Network Address Translation）模式，本质是“多目标IP的DNAT”，核心是通过修改请求报文的目标IP和端口，将请求转发到后端RS，所有请求和响应都需要经过VS调度器。

核心原理（简化版）：

1. 客户端发送请求，数据包中包含CIP（源IP）、VIP（目标IP）和目标端口（比如80）。

2. VS调度器接收请求，将数据包的目标IP（VIP）改为某台RS的RIP，目标端口改为RS的对应端口，然后转发给该RS。

3. RS处理请求后，发送响应数据包，源IP是RIP，目标IP是CIP。

4. VS调度器接收响应，将源IP（RIP）改为VIP，目标端口（如果有修改）改回客户端请求的端口，再将响应转发给客户端。

优缺点：

• 优点：部署简单，RS不需要配置VIP，支持端口映射，RS可以是任意操作系统（Windows、Linux都可以）。

• 缺点：所有请求和响应都经过VS，VS容易成为性能瓶颈，适合后端RS数量较少（建议不超过10台）的小规模集群。

注意：NAT模式下，RS的网关必须指向VS的DIP，否则响应报文无法返回给VS；同时要清空iptables防火墙策略，避免干扰LVS工作。

3.2 DR模式：性能最优，生产环境首选

DR（Direct Routing）模式，即直接路由模式，是LVS的默认模式，也是应用最广泛的模式。它的核心是不修改IP地址和端口，仅通过重新封装MAC地址，将请求转发到后端RS，响应报文由RS直接返回给客户端，不经过VS。

核心原理（简化版）：

1. 客户端发送请求，数据帧中包含CIP、客户端MAC、VIP、VIP的MAC。

2. VS调度器接收数据帧，将帧中的目标MAC（VIP的MAC）改为某台RS的MAC地址，源MAC改为VS的DIP对应接口的MAC，然后转发给该RS（IP和端口不变）。

3. RS接收数据帧，发现目标IP是VIP（RS上也配置了VIP），就处理请求，然后直接将响应报文发送给客户端（源IP是VIP，目标IP是CIP），不经过VS。

优缺点：

• 优点：性能极高，响应报文不经过VS，VS仅负责分发请求，不会成为瓶颈；支持大规模集群（后端RS可达到上百台）。

• 缺点：部署相对复杂，VS和RS必须在同一个物理网络（不能跨网段）；RS和VS上都需要配置VIP，需要解决VIP地址冲突问题。

解决VIP冲突的方法（重点）：

• 方法1：在前端网关做静态绑定，将VIP和VS的MAC地址绑定，确保请求都发送到VS。

• 方法2：在RS上使用arptables工具，禁止RS响应VIP的ARP请求。

• 方法3：修改RS的内核参数（arp_ignore和arp_announce），限制ARP响应和通告级别，避免RS对外暴露VIP。

3.3 TUN模式和FULLNAT模式（了解即可）

• TUN模式：通过在原IP报文外封装一个新的IP首部（源IP是DIP，目标IP是RIP），实现远距离转发，适合VS和RS不在同一物理网络的场景，但RS必须支持隧道功能，且所有IP（DIP、VIP、RIP）都需是公网地址。

• FULLNAT模式：同时修改请求报文的源IP（CIP→DIP）和目标IP（VIP→RIP），支持跨网段部署，但Linux内核默认不支持，需要手动打补丁，应用场景较少。

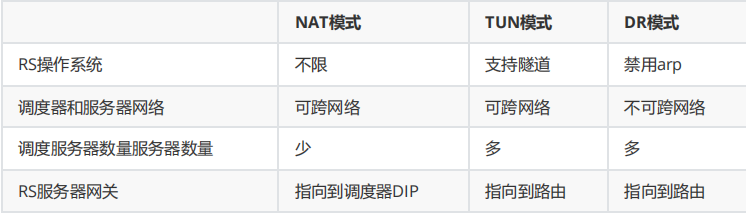

3.4LVS工作模式总结

四、LVS调度算法

LVS的调度算法决定了请求如何分配到后端RS，分为静态算法（不考虑RS负载）和动态算法（根据RS负载动态分配），我们重点掌握常用的几种。

4.1 静态调度算法

• RR：将请求依次分发到后端RS，简单公平，但不考虑RS的性能差异，适合所有RS配置相同的场景。

• WRR：根据RS的权重分配请求，权重越高的RS，被分配到请求的次数越多，适合RS配置不同的场景（比如高性能服务器权重高）。

• SH：根据客户端的源IP（CIP）进行哈希计算，将同一个IP的请求始终分发到同一台RS，实现会话绑定（session sticky），适合需要保持会话的场景（比如用户登录后的数据交互）。

• DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请 求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商

  4.2 动态调度算法

• WLC：LVS默认调度算法，根据RS的权重和当前连接数动态分配请求，权重越高、连接数越少的RS，被优先分配请求，适合大多数生产场景。

• LC：不考虑权重，仅将请求分配给当前连接数最少的RS，适合RS配置相同的场景。

• FO：4.15内核后新增，常用作灰度发布，优先调度权重最高且未过载的RS，若RS过载，则不再分配请求。

五、实战部署

5.1 实验环境准备（DR模式）

主机名	IP地址	VIP	角色	网关
lvs（调度器）	192.168.0.200（仅主机模式）	192.168.0.100（lo接口）	VS	192.168.0.10（路由器IP）
rs1（真实服务器）	192.168.0.101（仅主机模式）	192.168.0.100（lo接口）	RS（Web服务器）	192.168.0.10
rs2（真实服务器）	192.168.0.102（仅主机模式）	192.168.0.100（lo接口）	RS（Web服务器）	192.168.0.10
client（测试机）	172.25.254.10（NAT模式）	无	测试客户端	172.25.254.100

5.2 部署步骤

第一步：配置所有主机的网络（确保互相ping通）

以lvs调度器为例，配置网卡和VIP（rs1、rs2配置类似）

# 配置eth0网卡（仅主机模式）
vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=192.168.0.200/24,192.168.0.10

# 配置VIP（lo接口）
vim /etc/NetworkManager/system-connections/lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo
[ipv4]
method=manual
address1=127.0.0.1/8
address2=192.168.0.100/32

# 重启网络连接
nmcli connection up lo
nmcli connection up eth0

第二步：在RS（rs1、rs2）上解决VIP冲突，修改内核参数

# 修改内核参数，限制ARP响应和通告
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

# 安装Web服务（用于测试）
yum install httpd -y
# 分别在rs1、rs2上创建测试页面
# rs1：
echo "RS1 server - 192.168.0.101" > /var/www/html/index.html
# rs2：
echo "RS2 server - 192.168.0.102" > /var/www/html/index.html

# 启动httpd服务
systemctl start httpd
systemctl enable httpd

第三步：在VS（lvs）配置调度策略

# 安装ipvsadm工具（LVS的管理工具）
yum install ipvsadm -y

# 先清除现有LVS策略
ipvsadm -C

# 添加集群服务（VIP：192.168.0.100，端口80，调度算法WRR）
ipvsadm -A -t 192.168.0.100:80 -s wrr

# 添加后端RS，指定DR模式（-g表示DR模式）
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g
ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g

# 查看LVS策略
ipvsadm -Ln

# 保存策略（避免重启失效）
ipvsadm -Sn > /etc/sysconfig/ipvsadm-config

# 设置ipvsadm开机自启
systemctl enable --now ipvsadm.service

第四步：测试LVS集群效果

# 循环访问VIP，查看响应结果
for N in {1..6};do curl 192.168.0.100;done

测试结果

RS2 server - 192.168.0.102
RS1 server - 192.168.0.101
RS2 server - 192.168.0.102
RS1 server - 192.168.0.101
RS2 server - 192.168.0.102
RS1 server - 192.168.0.101

5.3 实战二：NAT模式部署

NAT模式部署无需配置VIP（仅VS需要VIP），无需解决VIP冲突，步骤更简洁，适合后端RS数量少的小规模场景，以下是完整部署流程，环境与DR模式复用，仅调整网络和调度配置

主机名	IP地址（网卡模式）	VIP（仅VS配置）	角色	网关（关键配置）
lvs（调度器）	eth0：172.25.254.100（NAT模式，对外通信）；eth1：192.168.0.10（仅主机模式，对内通信）	172.25.254.100	VS（双网卡，转发请求）	无
rs1（真实服务器）	192.168.0.101（仅主机模式）	无	RS（Web服务器）	IP：192.168.0.10
rs2（真实服务器）	192.168.0.102（仅主机模式）	无	RS（Web服务器）	IP：192.168.0.10
client（测试机）	172.25.254.10（NAT模式）	无	测试客户端	172.25.254.100

NAT模式要求VS具备双网卡（外网网卡NAT模式，内网网卡仅主机模式），负责转发外网请求到内网RS；RS网关必须指向VS的内网IP，否则响应报文无法返回VS，这是NAT模式部署的核心要点。

5.3.2 部署步骤

第一步：配置VS（lvs）双网卡及内核转发

VS作为调度器，需配置双网卡（外网eth0、内网eth1），并开启内核IP转发功能，确保请求能正常转发。

# 1. 配置外网网卡eth0（NAT模式，对外暴露VIP）
vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=172.25.254.100/24  # 此IP即为VIP，对外暴露

# 2. 配置内网网卡eth1（仅主机模式，与RS通信）
vim /etc/NetworkManager/system-connections/eth1.nmconnection
[connection]
id=eth1
type=ethernet
interface-name=eth1
[ipv4]
method=manual
address1=192.168.0.10/24  # 内网IP，与RS同一网段

# 3. 重启网络连接，使网卡配置生效
nmcli connection up eth0
nmcli connection up eth1

# 4. 开启内核路由转发功能
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p

# 5. 清空iptables防火墙策略
iptables -F
iptables -t nat -F

第二步：配置RS（rs1、rs2）网络及Web服务

RS无需配置VIP，仅需配置IP、指定网关（VS内网IP），并安装Web服务用于测试，两台RS配置步骤一致，仅IP不同。

# 1. 配置RS网卡（仅主机模式）
vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=192.168.0.101/24,192.168.0.10  # IP+网关（网关必须是VS内网IP）

# 2. 重启网络连接
nmcli connection up eth0

# 3. 安装Web服务
yum install httpd -y
# rs1创建测试页面
echo "RS1 server - 192.168.0.101" > /var/www/html/index.html
# rs2创建测试页面
# echo "RS2 server - 192.168.0.102" > /var/www/html/index.html

# 4. 启动httpd服务并设置开机自启
systemctl start httpd
systemctl enable httpd

# 5. 测试RS能否ping通VS内网IP（192.168.0.10），确保通信正常
ping -c 3 192.168.0.10

第三步：在VS（lvs）上配置LVS NAT模式调度策略

NAT模式调度策略与DR模式的核心区别的是：添加RS时指定-N参数（表示NAT模式），无需配置VIP到lo接口（VIP直接配置在eth0外网网卡）。

# 1. 安装ipvsadm工具
yum install ipvsadm -y

# 2. 清除现有LVS策略
ipvsadm -C

# 3. 添加集群服务
ipvsadm -A -t 172.25.254.100:80 -s rr

# 4. 添加后端RS，指定NAT模式（-m表示NAT模式）
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.101 -m
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.102 -m

# 5. 查看LVS策略，确认配置生效
ipvsadm -Ln
# 正常输出应包含：TCP 172.25.254.100:80 rr，及两台RS的信息（Forward为Masq，即NAT模式）

# 6. 保存策略，避免重启失效
ipvsadm-save > /etc/sysconfig/ipvsadm


# 7. 设置ipvsadm开机自启，确保重启后策略生效
systemctl enable --now ipvsadm.service

第四步：测试NAT模式LVS集群效果

在测试机client上执行循环访问命令

for N in {1..6};do curl 172.25.254.100;done

结果

RS1 server - 192.168.0.101（NAT模式）
RS2 server - 192.168.0.102（NAT模式）
RS1 server - 192.168.0.101（NAT模式）
RS2 server - 192.168.0.102（NAT模式）
RS1 server - 192.168.0.101（NAT模式）
RS2 server - 192.168.0.102（NAT模式）

若测试失败，优先检查RS网关是否指向VS内网IP、VS内核转发是否开启、防火墙是否清空。
