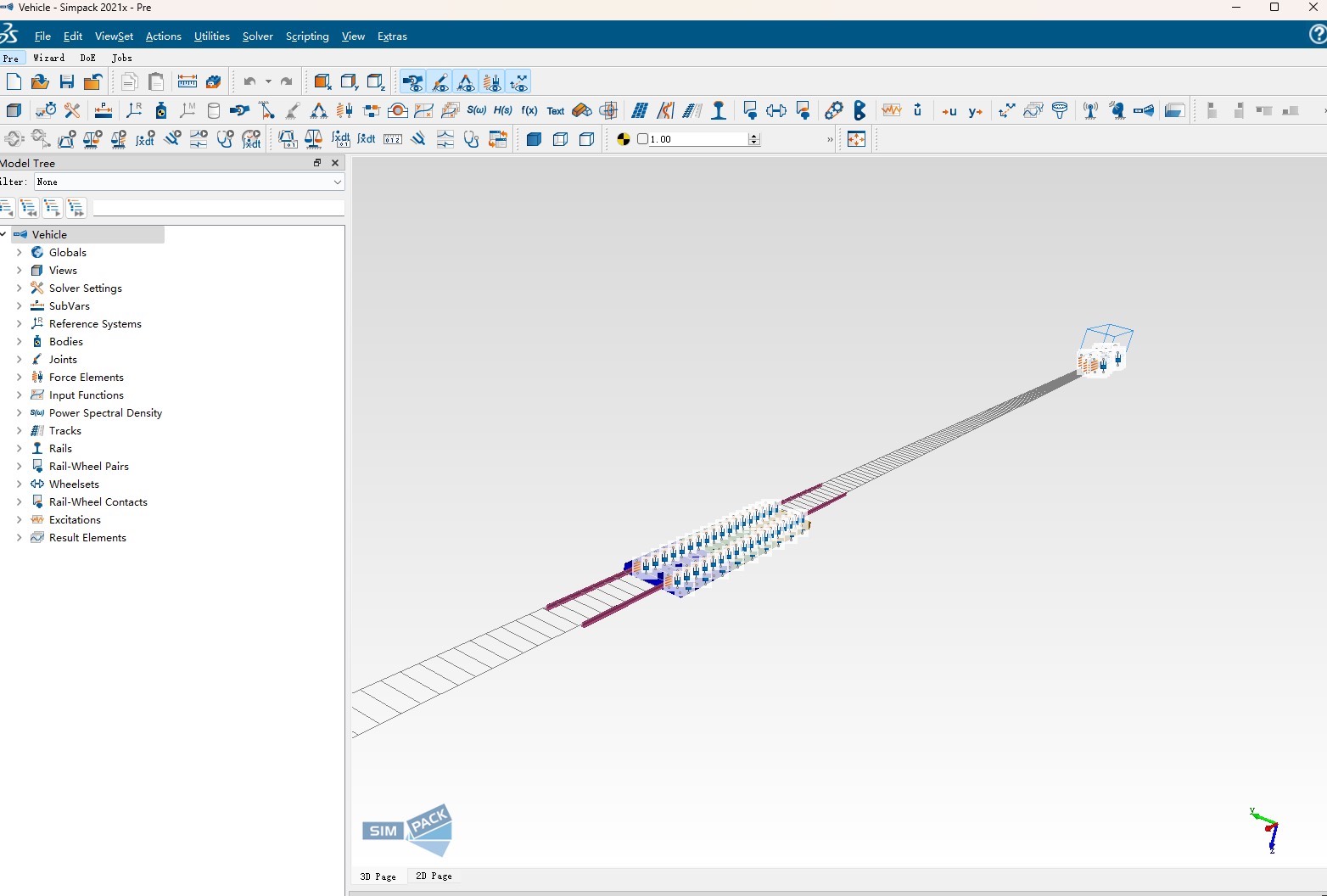

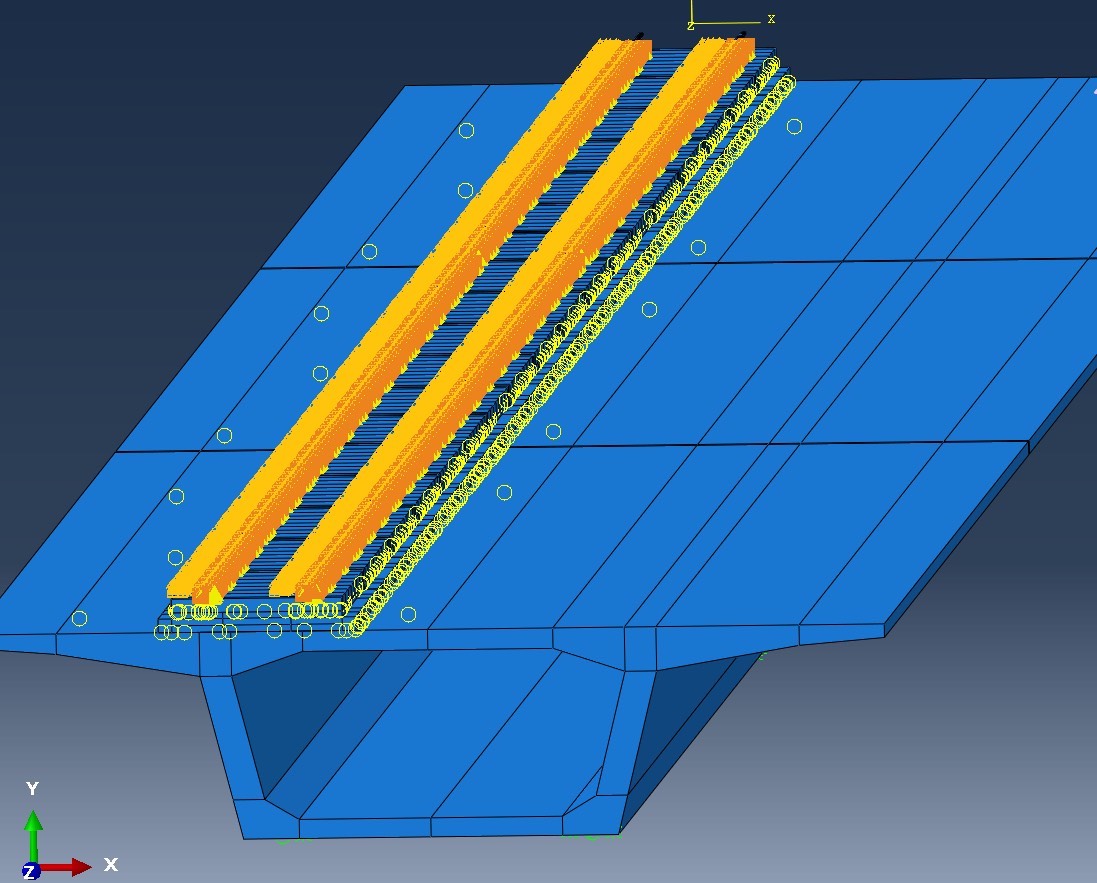

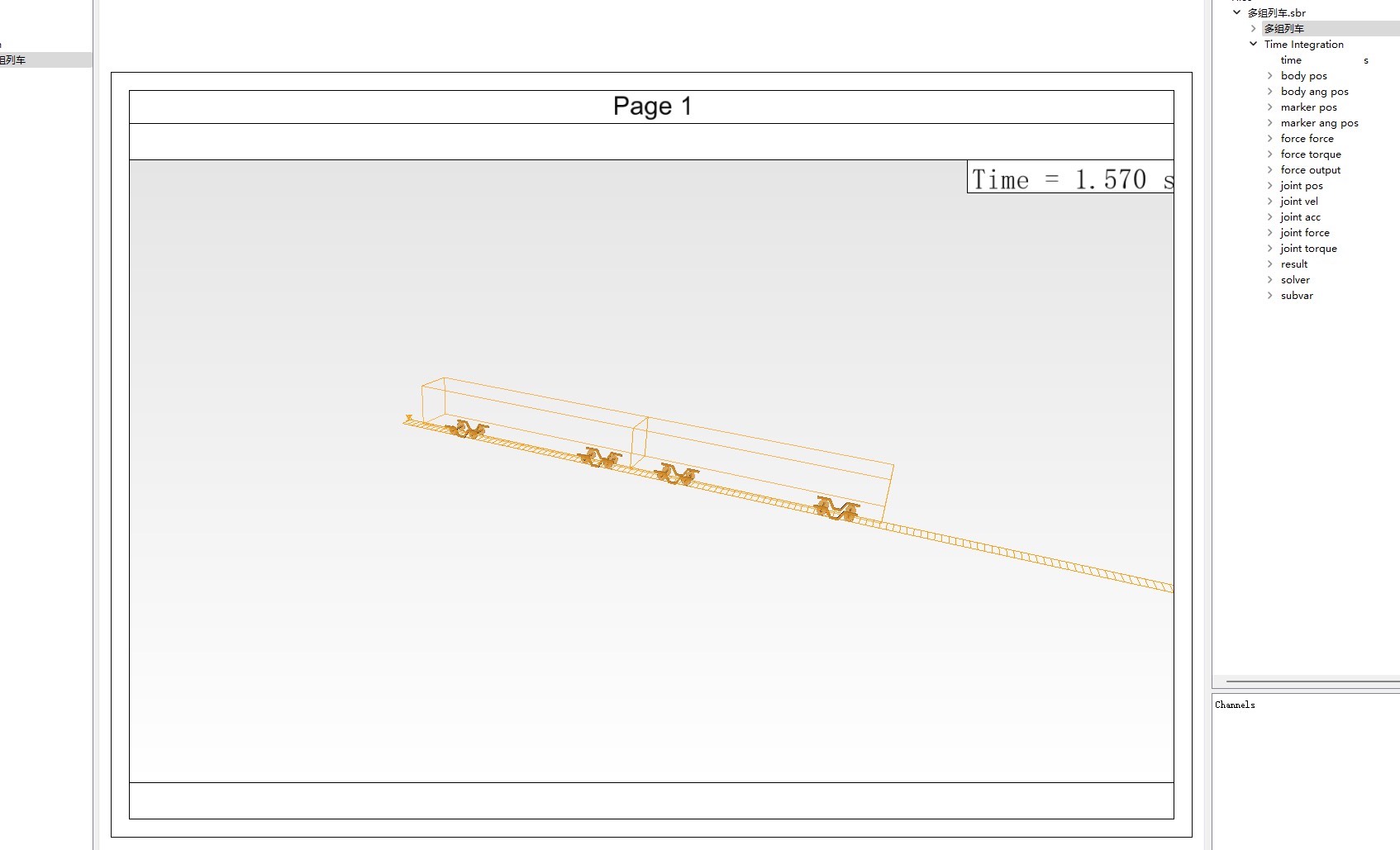

Simpack车桥耦合模型系列教学视频 车-轨-桥耦合教程 刚-柔耦合教程 可单独 主要涉及软件:ABAQUSSIMPACK 都是学生，内容绝对超值，为大家节省学习时间，后期大家可以共同交流。 :1.SIMPCK2021+SIMPACK2021x的安装包安装步骤 2.SIMPACK学习资料

程序概述

本MATLAB程序实现了一套完整的车辆-无砟轨道-桥梁耦合系统动力学分析工具，采用Newmark-β数值积分方法求解系统的动力响应。程序专门针对轨道交通工程中车桥耦合振动问题开发，能够模拟考虑轨道不平顺条件下的系统动力学行为。

核心文件功能详解

1. 有限元矩阵构建模块

beamelementk.m - 单元刚度矩阵生成

function y = beamelementk(B,a)
% 输入：B = EI/L³，a = 单元长度
% 输出：4×4梁单元刚度矩阵

基于欧拉-伯努利梁理论，生成标准的梁单元刚度矩阵。

Simpack车桥耦合模型系列教学视频 车-轨-桥耦合教程 刚-柔耦合教程 可单独 主要涉及软件:ABAQUSSIMPACK 都是学生，内容绝对超值，为大家节省学习时间，后期大家可以共同交流。 :1.SIMPCK2021+SIMPACK2021x的安装包安装步骤 2.SIMPACK学习资料

beamelementmass.m - 单元质量矩阵生成

function y = beamelementmass(A,a)
% 输入：A = ρA/420，a = 单元长度
% 输出：4×4梁单元一致质量矩阵

beamassemblek.m / beamassemblemass.m - 整体矩阵组装

• 将单元矩阵按节点自由度位置组装到整体矩阵中
• 采用2i-1, 2i, 2j-1, 2j的编号规则（横向位移、转角）

2. 系统矩阵集成模块

zujik.m / zujim.m - 循环组装辅助函数

function y = zujik(kk,n,K1)
% 通过循环将单元矩阵组装到整体矩阵

3. 车辆轨道相互作用模块

position.m - 车轮实时位置追踪

function [XCOOR,NPOINL,DISTL] = position(nn,l1,l2,h,vv,a)
% 计算每个时间步：
% XCOOR - 四个车轮的绝对坐标
% NPOINL - 车轮所在单元编号
% DISTL - 距单元左端距离

shapeb.m - 梁单元形函数计算

function [N] = shapeb(a,DISTL,nn)
% 计算Hermite立方形函数：
% N(:,1) - 左端位移形函数
% N(:,2) - 左端转角形函数
% N(:,3) - 右端位移形函数
% N(:,4) - 右端转角形函数

4. 轮轨接触力计算模块

pf1.m - 非线性接触力计算

function [PF1] = pf1(n,NN,NP,TY,ZZ1,G)
% 基于Hertz接触理论：
% 轮轨相对位移 = 车轮位移 - 轨道位移 - 轨道不平顺
% 接触力 = (相对位移/G)^1.5 (当相对位移>0)
% 接触力 = 0 (当相对位移≤0，轮轨分离)

pp.m - 接触力向整体荷载向量映射

function [PP] = pp(n,NP,NN,PF1)
% 将轮轨接触力通过形函数分配到相应节点
% 同时考虑作用在车轮上的反力

5. 动力学求解核心模块

newmarkf.m - Newmark-β法求解器

function [PFORCE,Z,V,J] = newmarkf(KJ,M,C,P0,N,NPOINL,YT,nn)
% 参数：γ=0.5, β=0.25*(0.5+γ)²
% 有效刚度矩阵：KVV = KJ + c0*M + c1*C
% 迭代求解确保轮轨接触收敛

系统建模特点

物理系统构成

1. 轨道系统：离散为多个梁单元
2. 桥梁系统：同样采用梁单元离散
3. 车辆系统：10自由度模型（4个车轮、2个转向架、1个车体）
4. 耦合连接：弹簧-阻尼元件连接各子系统

矩阵结构

系统总自由度：6n + 10

• 轨道：2n个自由度
• 无砟轨道板：2n个自由度
• 桥梁：2n个自由度
• 车辆：10个自由度

关键技术特征

1. 轨道不平顺处理

% 导入实测不平顺数据
num = xlsread('bps');
bps = (1e-3)*num;

% 人工生成不平顺段
for jj = step:step+1200
    bps(jj,1) = 0.0032*sin(((jj-step)/1200)*(pi/2));
end

2. 瑞利阻尼模型

% 桥梁子系统阻尼
aa = (2*Zb*w1*w2)/(w1+w2);
bb = (2*Zb)/(w1+w2);
CB3 = aa*nnb + bb*kk4;  % 比例阻尼矩阵

3. 迭代收敛控制

while(SDZ > 10^(-8) || SDP > 0.01)
    % 位移收敛准则：SDZ < 1e-8
    % 接触力收敛准则：SDP < 0.01
end

输入输出参数

主要输入参数

• 轨道参数：单元长度、材料属性、截面特性
• 车辆参数：质量、转动惯量、悬挂刚度阻尼
• 耦合参数：层间刚度阻尼系数
• 运行条件：车速、轨道不平顺、积分步长

输出结果

• Z - 系统位移时程（所有自由度）
• V - 系统速度时程
• J - 系统加速度时程
• PFORCE - 轮轨接触力时程
• 关键位置的最大响应值

工程应用价值

本程序适用于：

• 桥梁动力性能评估
• 轨道不平顺限值研究
• 车辆运行安全性分析
• 耦合系统参数优化
• 轨道交通减振降噪研究

程序通过详细的物理建模和稳健的数值算法，为车桥耦合振动分析提供了可靠的仿真平台。
