本次笔记记录了计算机网络基础理论体系，重点涵盖网络发展史、四大要素、分层思想、OSI七层与TCP/IP五层模型、数据封装解装过程、MAC地址原理、以太网帧结构、交换机工作原理（MAC地址表学习与转发机制）、双工模式与接口塑料、交换机命令行配置及管理IP设置等内容。

一、网络基本概念与发展历程

1.1网络定义

网络是由两个不在同一地理位置的主机，通过传输介质和通信协议实现通信和资源共享的系统。

1.2发展阶段与关键技术

年代	关键技术	标志性事件	说明
60年代	分组交换	ARPANET	网络雏形诞生，基于分组通信
70-80年代	TCP/IP	NSFNET	现代互联网雏形
90年代至今	浏览器技术	Web2.0	发展速度快，时间短

关键协议说明：

协议	全程	功能
ARP	Address Resolution Protocol	将已知IP地址解析为MAC地址，实现底层通信
TCP	Transmission Control Protocol	负责传输可靠传输
IP	Internet Protocol	负责节点逻辑标识与路由寻址

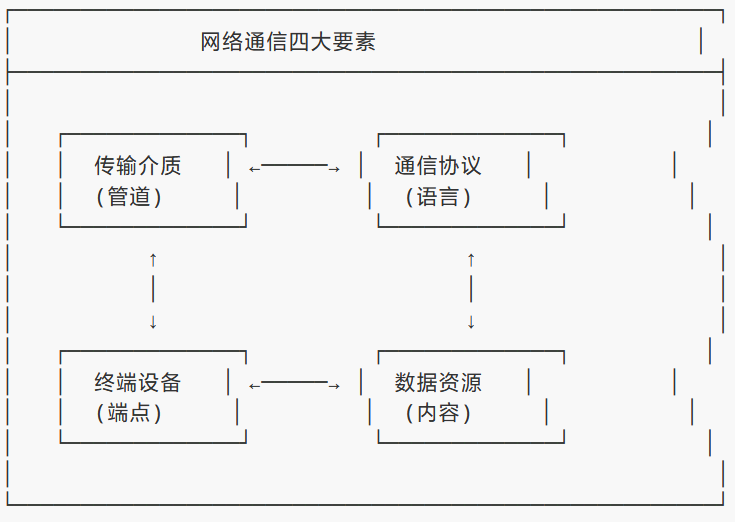

二、网络通信四大要素

2.1传输介质

介质类型	特点	应用场景
同轴电缆	早期电视信号传输，上网与电话不能同时	已淘汰
双绞线	成本低、易安装	局域网主流
光纤	高带宽，抗干扰	高可靠性场景、骨干网
无线电波	无需布线	当前主流，移动通信

2.2通信协议

协议是设备间协商的语言，需双方共同遵循

类比：若一方讲德语而另一方不懂，则无法通信。

主流协议：TCP协议+IP协议

2.3数据资源

通信内容包括：数据、图片、视频、音频等

典型场景：刷短视频、登录微信、访问战斗

2.4终端设备

设备类型	特点
手机	移动性强
平板	便携性好
笔记本	性能与便携平衡
台式机	性能强，固定位置

三、网络核心功能与类型

3.1四大功能

功能	说明
数据通信	最基本功能
资源共享	最基本功能
增加可靠性	多台计算机互联，单台故障不影响整体服务
提高系统处理能力	如AI算力集群，通过光通信整合多块显卡提升整体算力

3.2网络类型划分

类型	覆盖范围	典型场景
广域网（WAN）	几十至几千千米	互联网、跨城连接
局域网	约1-100千米	企业内网、家庭网络

注意：划分依据仅为地理范围，不取决是否含路由器。

四、网络协议与标准

4.1协议vs标准

概念	定义	特点
协议	双方协商约定	自愿遵守
标准	强制性统一规范	全行业必须支持

标准由美国主导制定。

4.2协议三要素

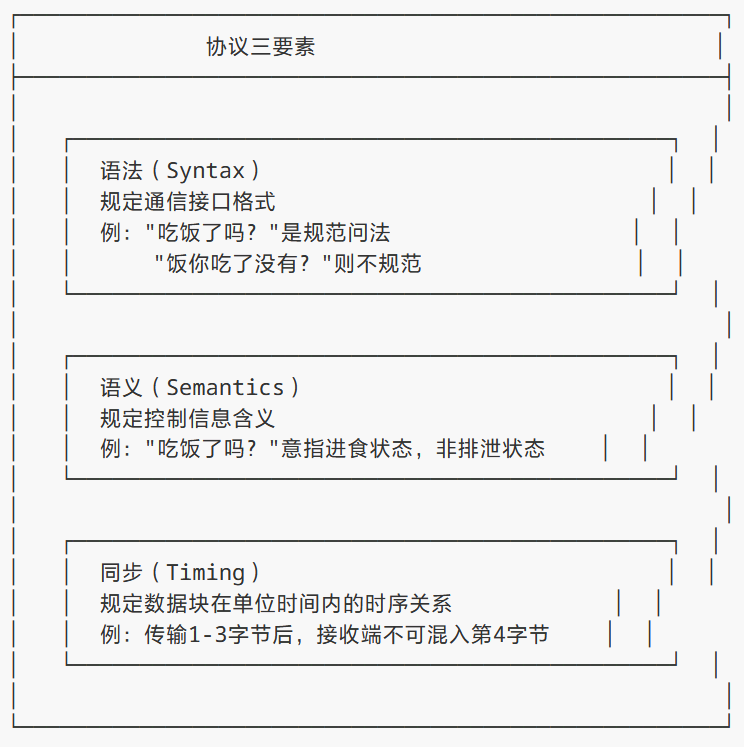

五、分层思想与网络模型

5.1分层思想四大特性

特性	说明	类比
模块化	各层相互联系又相互独立	处理结果逐层传递，处理过程互补干扰
抽象性	每层提供特定抽象接口	Linux虚拟文件系统屏蔽底层磁盘操作细节
松耦合	降低层间依赖	自行车部件可拆卸组装，便于运输与维护
可替代性	某层更新不影响全局	仅需替换对应模块并重新集成

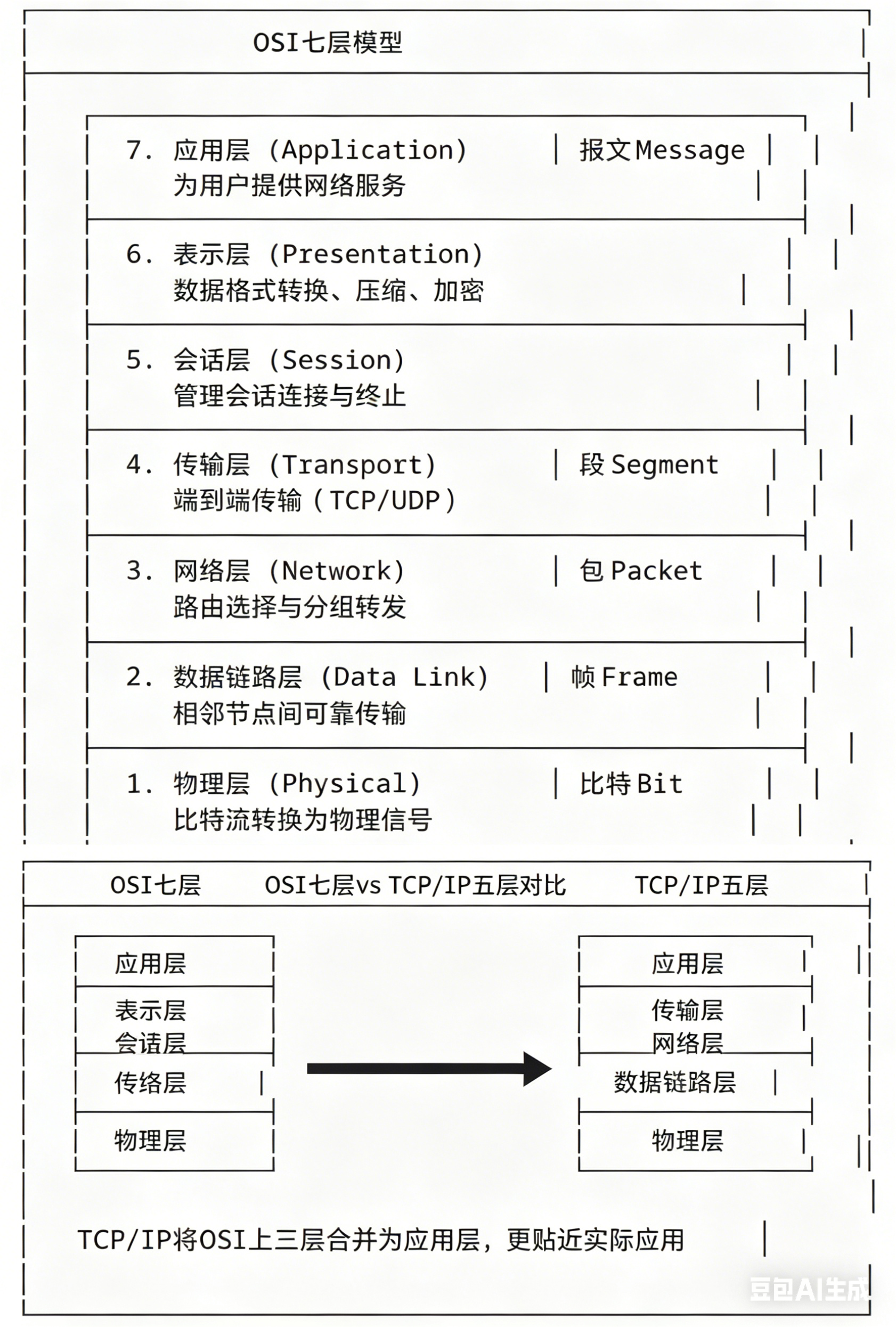

5.2OSI七层模型

7.应用层（Application）     | 报文MEssage为用户提供网络服务。

6.表示层（Presentation）   | 数据格式转换、压缩、加密。

5.会话层（Session）          | 管理会话连接与终止。

4.传输层（Transport）        | 段 Segment端到端传输（TCP/UDP）。

3.网络层（Network）          | 包Packert路由选择与分组转发。

2.数据链路层（Data Link） | 帧Frame相邻节点间可靠传输。

1.物理层（Physical）          | 比特Bit比特流转换为物理信号。

数据从上到下逐层封装，从下到上逐层解封装。

5.3格层功能详解

层次	名称	功能	PDU
7	应用层	为用户提供网络服务（邮件、FTP、远程登录）	报文
6	表示层	数据格式转换、压缩、加密（如SSL加密）
5	会话层	管理会话连接与终止，分配唯一标识
4	传输层	提供端到端传输（TCP/UDP）	段/报文段
3	网络层	路由选择与分组转发，支持IP分片	包
2	数据链路层	相邻节点间可靠传输，添加源/目的MAC与效验	帧
1	物理层	比特流转化为物理信号，定义接口特性	比特流

5.4TCP/IP五层模型

六、数据封装与解封装过程

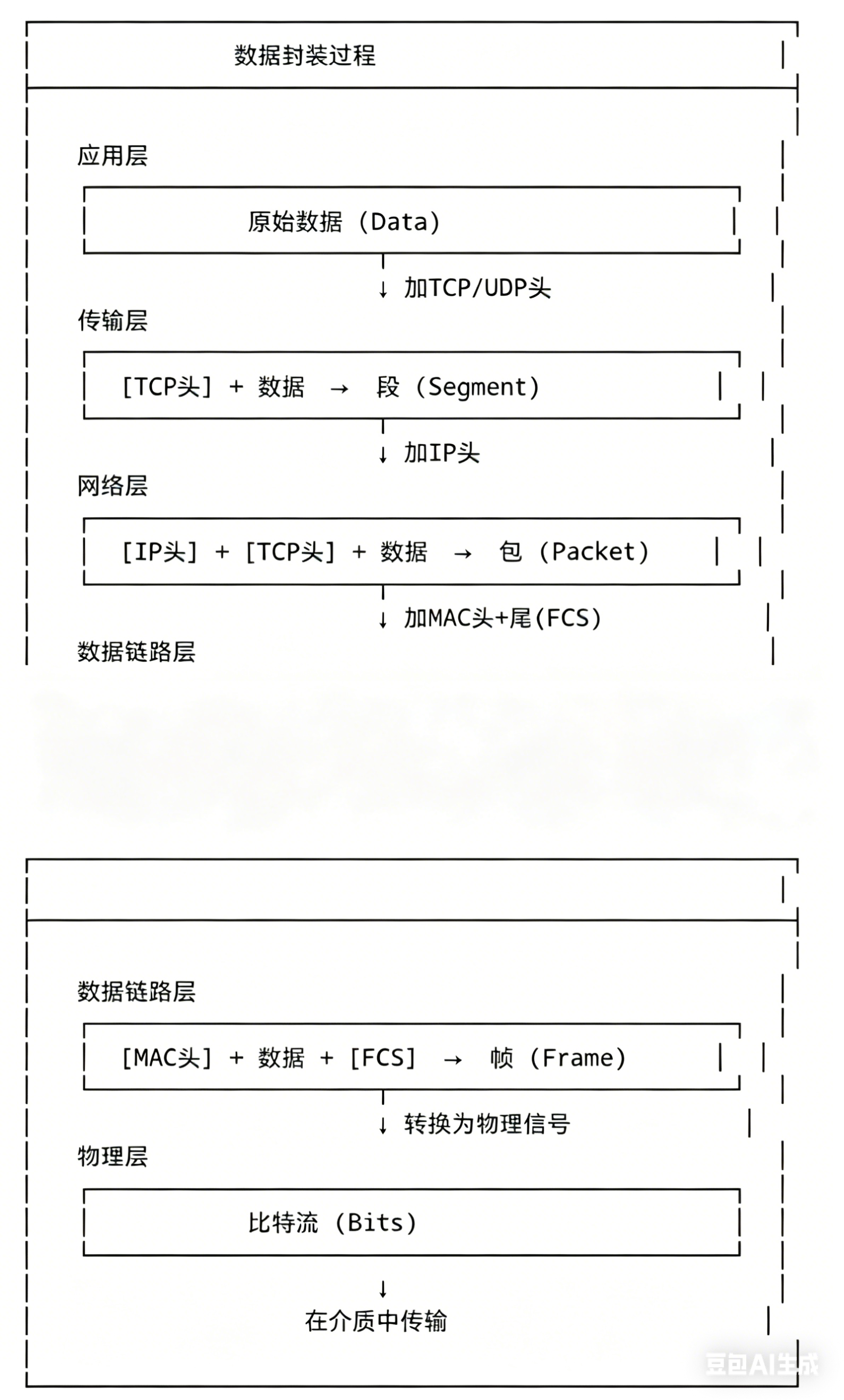

6.1封装流程（发送端）

6.2解封装流程（接收端）

比特流 → 帧（剥离MAC头尾）→包（剥离IP头）→段（剥离TCP/UDP头） →原始数据。

关键原则：各层仅处理对用PDU，严格“各司其职”，不可越界。

6.3PDU对照表

层次	PDU名称	说明
应用层	报文（Message）	原始数据
传输层	段（Segment）	数据+TCP/UDP头
网络层	包（Packet）	段+IP头
数据链路层	帧（Frame）	包+MAC头+FCS尾
物理层	比特流（Bits）	物理信号

七、MAC地址与以太网帧结构

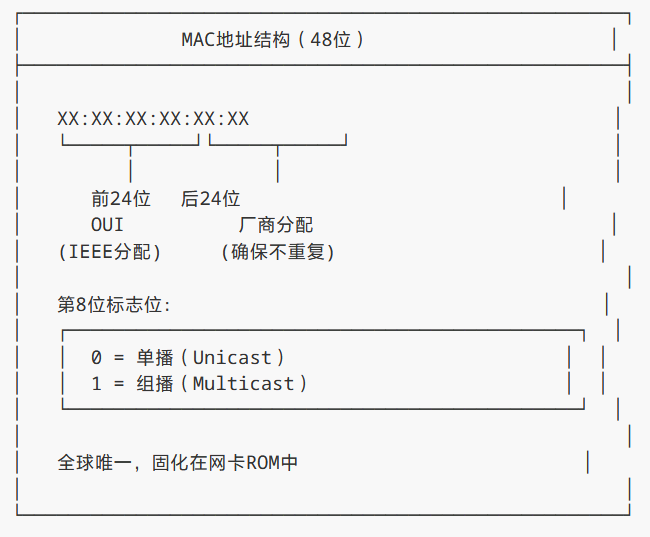

7.1MAC地址结构

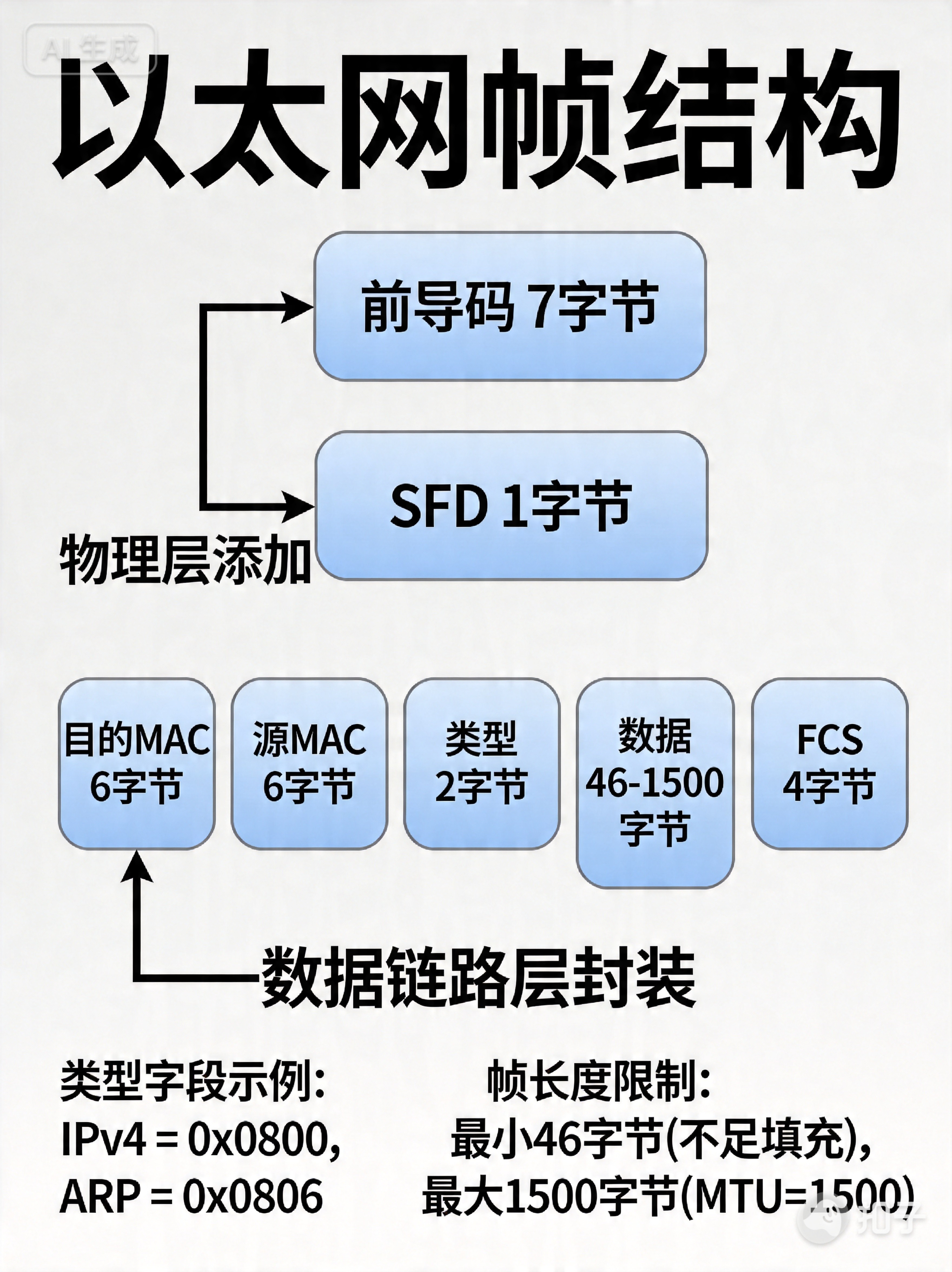

7.2以太网帧格式

八、交换机工作原理与配置

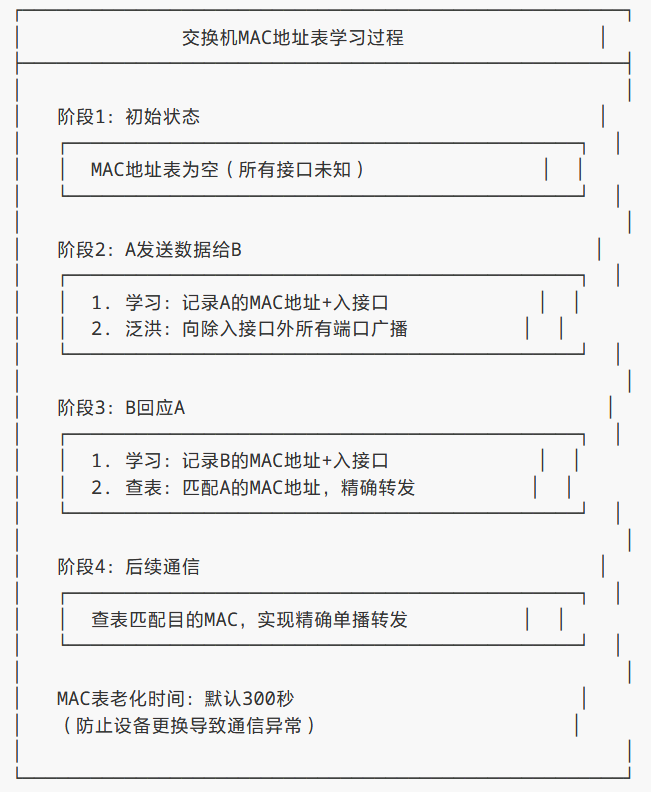

8.1MAC地址表学习机制

8.2双工模式与接口速率

双工模式对比

模式	特点	类比
全双工	双向同时通信	电话
半双工	双向交替通信	对讲机
单工	单向通信	喇叭

接口速率

标准	名称	速率
Ethernet	十兆	10 Mbps
Fast Ethernet	百兆	100 Mbps
Gifabit Ethernet	千兆	1 Gbps
10G Ethernet	万兆	10 Gbps

关键约束：直连谁被间双工模式与速率必须完全一致，否则无法通信。

8.3交换机命令行基础

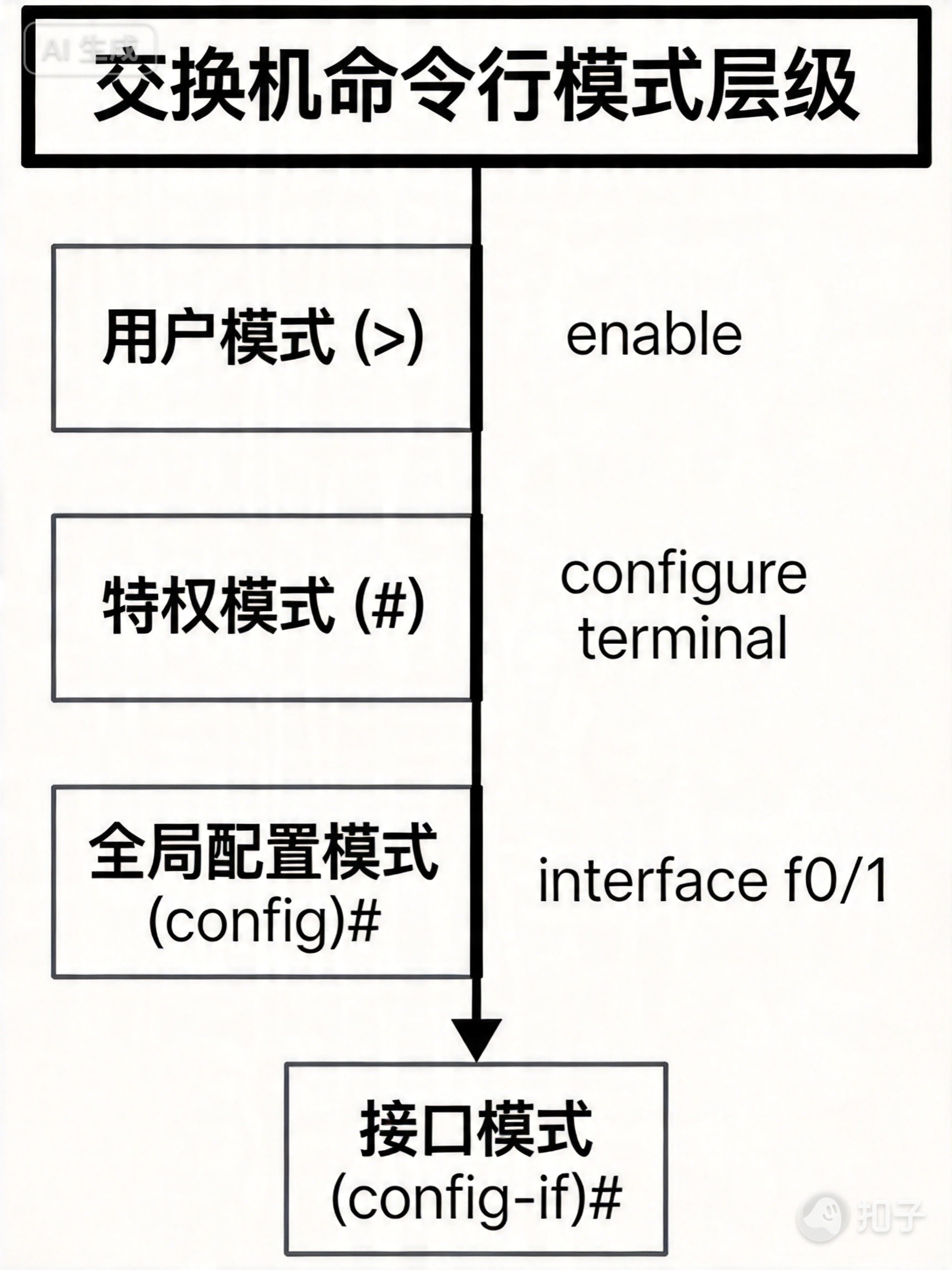

模式层级

常用命令

命令	功能	模式
enable	进入特权模式	用户模式
configure terminal	进去全局配置模式	特权模式
interface f0/1	进去接口配置	全局配置
show version	查看版本信息	特权模式
show mac address-table	查看MAC地址表	特权表
show interfaces	查看接口状态	特权模式
shoutdown	关闭接口	接口模式
no shutdown	启用接口	接口模式
copy running-config startup-config	保存配置	特权配置

存储类型

存储类型	用途	特点
RAM	运行配置	断电丢失
NVRAM	启动配置	断电保留
Flash	IOS镜像	断电保留

九、交换机管理IP配置

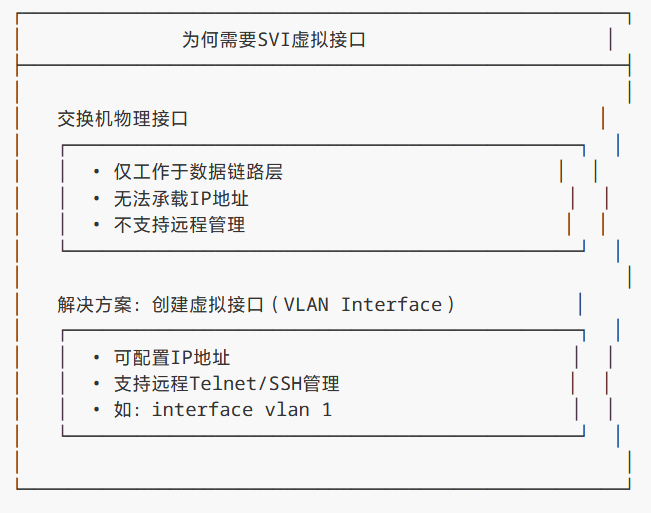

9.1虚拟接口（SVI）必要性

9.2远程管理配置步骤

Step 1:配置管理IP

Switch(congif)# interface vlan 1
Switch(config-if)# ip address 192.168.10.254.255.255.255.0
Switch(config-if)# no shutdown

Step 2:设置登录密码

Switch(config)# enable secret cisco      #特权模式密码
Switch(config)# line vty 0 4
Switch(config-line)# password 123        #VTY密码
Switch(config-line)# login

Step 3:启用远程协议

# Twlnet:明文传输（默认支持）
# SSH：需额外秘钥配置（推荐）

Step 4：远程连接

PC> telnet 192.168.10.254

9.3配置验证

bash

    #查看接口状态
    Switch# show interfaces vlan 1
    #状态应为up/up（启用且连通）

    #查看IP配置
    Switch# show ip interface brief

    #测试连通性
    Switch# ping 192.168.10.1

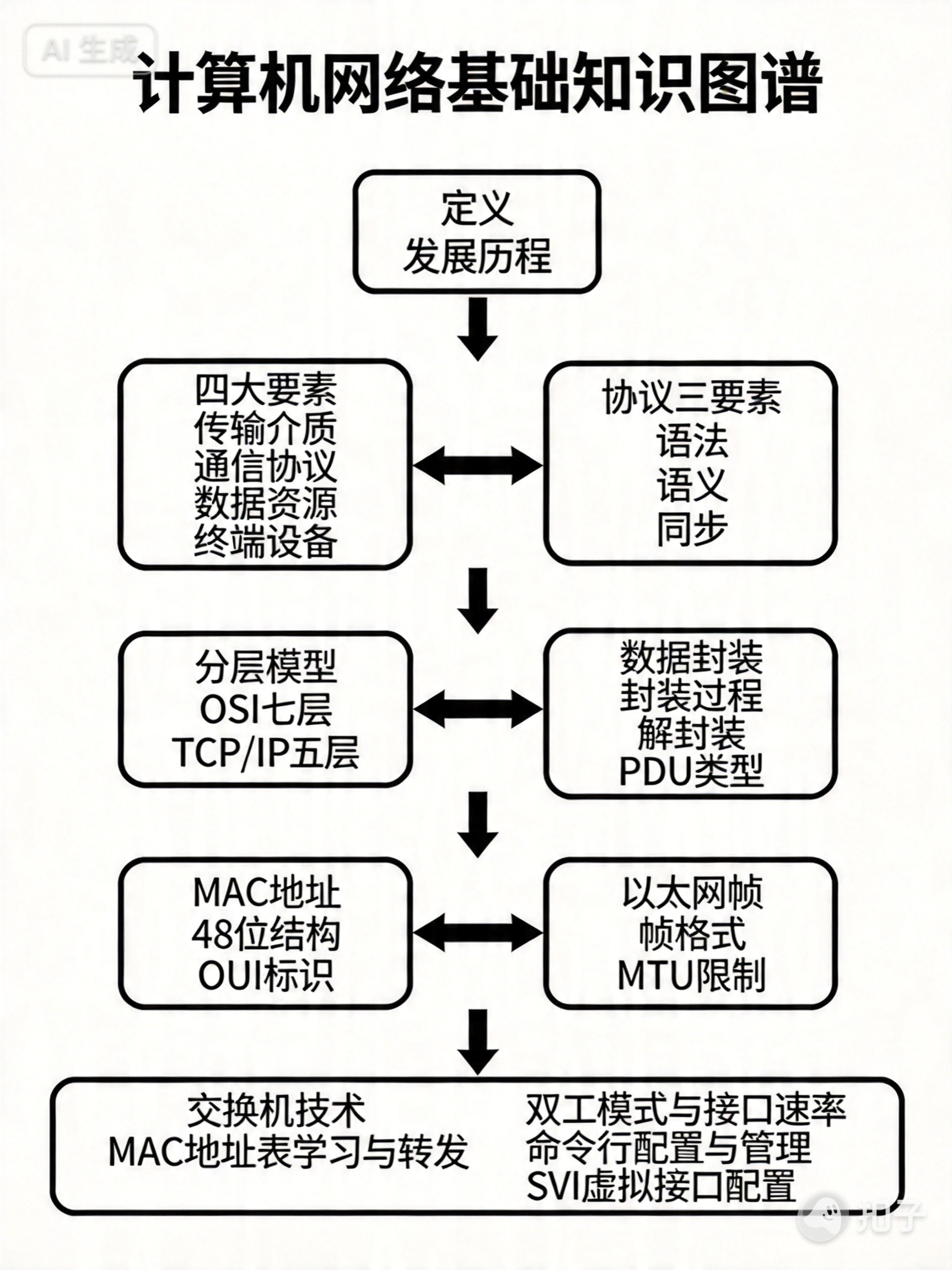

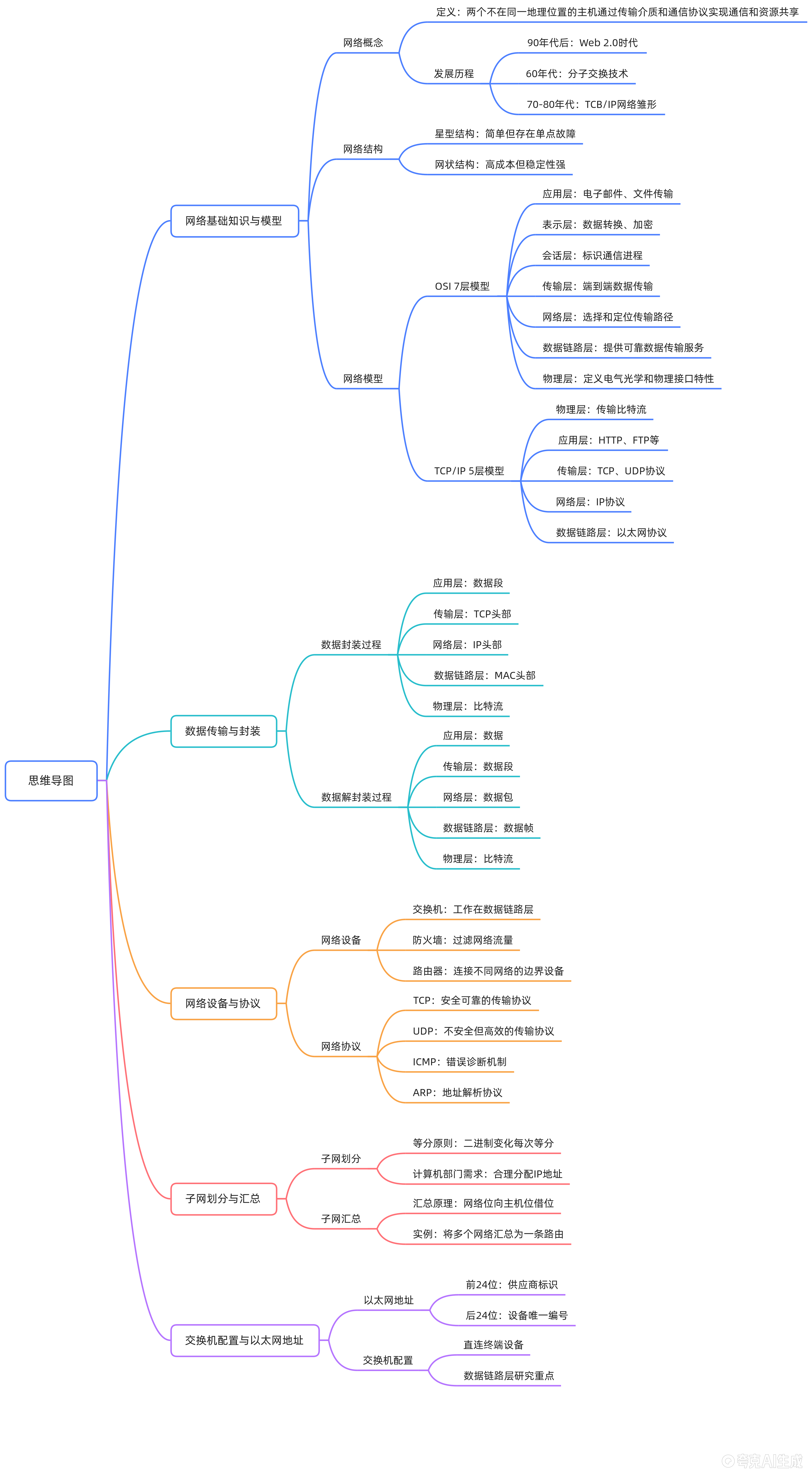

十、知识图谱总览

实践要点：交换机双工模式与接口率必须两端一直；MAC地址表老化时间300秒，设备更换需注意；远程管理推荐SSH而非Telnet（加密传输）。
