各向异性光照（Anisotropic Lighting）

在三维图形渲染中，光照系统是决定物体质感真实度的核心。

传统光照（Phong、Blinn-Phong）多为各向同性光照，高光均匀分布，仅能模拟塑料、橡胶等简单材质；而各向异性光照（Anisotropic Lighting） 能模拟金属拉丝、绸缎、车漆、头发等具有方向感高光的高级材质，是三维视觉特效中提升质感的关键技术。

本文基于 OpenSceneGraph（OSG）开源图形库，深度讲解 osgFX::AnisotropicLighting 各向异性光照特效，包含原理、类继承关系、完整代码逐行解析、效果调试，带你从零掌握OSG特效开发。

各向异性光照核心原理

1. 概念区分

• 各向同性光照：高光方向与视角无关，均匀散射，适合简单材质。
• 各向异性光照：高光会沿着物体表面纹理方向延伸，随视角、光源位置动态变化，完美模拟带有纹理方向的材质（如拉丝金属、丝绸）。

2. 渲染核心逻辑

osgFX::AnisotropicLighting 是OSG内置的特效节点，通过光照贴图（LightingMap） 定义高光方向，结合场景光源计算动态高光，无需手动编写着色器，开箱即用。

• 依赖：场景光源 + 光照贴图 + 带UV坐标的模型
• 效果：高光沿贴图纹理方向流动，视角旋转时高光实时偏移，质感极强。

各向异性光照类继承关系

osgFX::AnisotropicLighting 是OSG特效体系的标准实现，其继承关系清晰，是理解OSG特效框架的关键：

osg::Referenced（基类：自动内存管理）
       ↓
osg::Object（场景对象基类）
       ↓
osg::Node（场景节点基类：可加入渲染树）
       ↓
osg::Group（组节点：可挂载子节点）
       ↓
osgFX::Effect（OSG特效基类：统一特效接口）
       ↓
osgFX::AnisotropicLighting（各向异性光照特效）

关键类作用

1. osg::Referenced：OSG核心内存管理类，实现智能指针（ref_ptr）自动释放，避免内存泄漏。
2. osg::Node：所有可渲染对象的基类，具备位置、状态、渲染优先级等属性。
3. osgFX::Effect：OSG特效抽象基类，定义了特效启用、禁用、状态设置的统一接口。
4. AnisotropicLighting：各向异性光照特效实现类，封装了光照计算、贴图采样、着色器逻辑。

完整可运行代码（带注释）

该代码实现3D模型加载 + 光源配置 + 各向异性光照特效 + 相机交互，直接编译运行即可看到效果。

// 1. 引入OSG核心头文件
#include <osgViewer/Viewer>                // OSG渲染窗口主类
#include <osg/Node>                       // 场景节点基类
#include <osg/Group>                      // 组节点：管理子节点
#include <osg/Light>                     // 光源类
#include <osg/LightSource>               // 光源节点：将光源加入场景
#include <osgDB/ReadFile>                // 文件读取：模型/贴图
#include <osgFX/AnisotropicLighting>     // 各向异性光照特效
#include <osgUtil/Optimizer>             // 场景优化器
#include <osgGA/TrackballManipulator>    // 鼠标相机控制器

// 2. 使用OSG命名空间，简化代码书写
using namespace osg;
using namespace osgViewer;
using namespace osgDB;
using namespace osgFX;
using namespace osgUtil;
using namespace osgGA;

int main()
{
    // ===================== 步骤1：初始化渲染窗口与相机 =====================
    // 创建OSG渲染窗口核心对象
    ref_ptr<Viewer> viewer = new Viewer();
    // 绑定轨迹球相机控制器：支持鼠标拖动旋转、滚轮缩放、右键平移
    viewer->setCameraManipulator(new TrackballManipulator());

    // ===================== 步骤2：创建场景根节点 =====================
    // 根节点：所有场景对象的父节点，渲染树的入口
    ref_ptr<Group> root = new Group();

    // ===================== 步骤3：加载3D模型 =====================

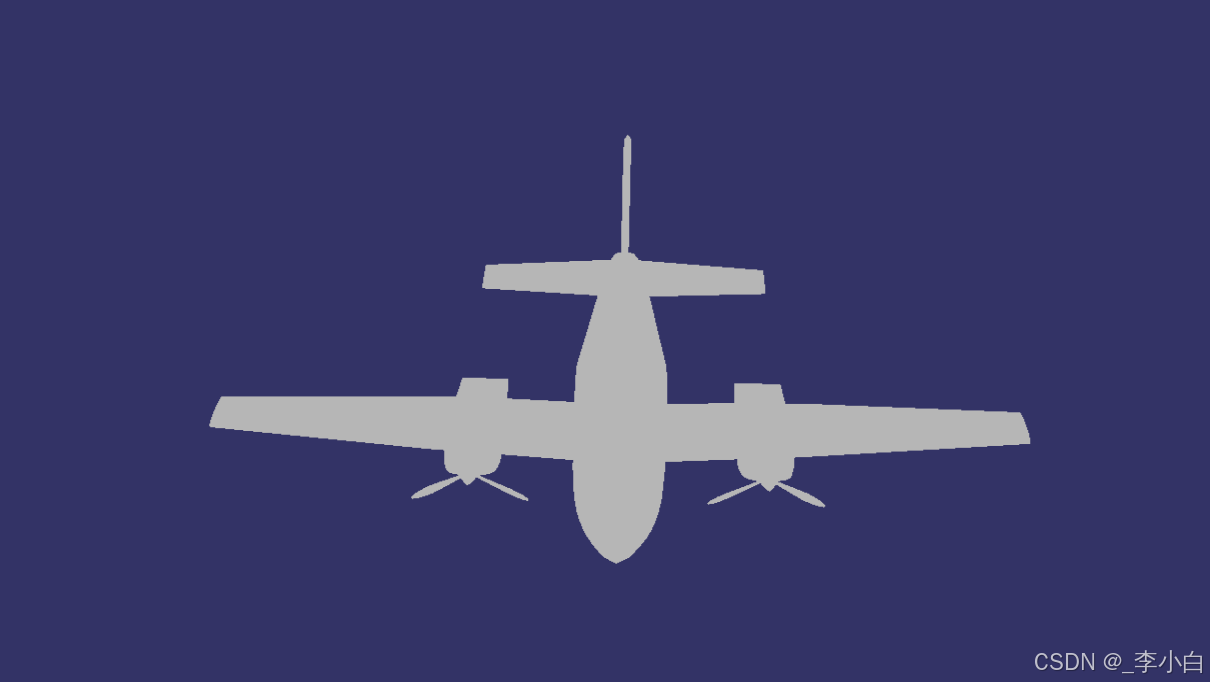

    // 读取OSG自带的飞机模型（需保证cessna.osg在程序同级目录）
    ref_ptr<Node> modelNode = readNodeFile("cessna.osg");
    // 模型加载失败判断
    if (!modelNode)
    {
        OSG_WARN << "模型加载失败！请检查cessna.osg路径" << std::endl;
        return -1;
    }

    // ===================== 步骤4：加载光照贴图 =====================
    // 读取光照贴图（定义高光方向，osg256.png为OSG官方示例贴图）
    ref_ptr<Image> lightingMap = readImageFile("osg256.png");
    // 贴图加载失败判断
    if (!lightingMap)
    {
        OSG_WARN << "光照贴图加载失败！请检查osg256.png路径" << std::endl;
        return -1;
    }

    // ===================== 步骤5：配置场景光源（核心！） =====================
    // 创建0号光源（OpenGL默认支持8个光源，编号0-7）
    ref_ptr<Light> light = new Light(0);
    // 设置光源位置（x,y,z,w=1表示点光源）
    light->setPosition(Vec4(5.0f, 5.0f, 10.0f, 1.0f));
    // 设置环境光：物体阴影部分的基础亮度
    light->setAmbient(Vec4(0.3f, 0.3f, 0.3f, 1.0f));
    // 设置漫反射：物体表面的基础颜色
    light->setDiffuse(Vec4(1.0f, 1.0f, 1.0f, 1.0f));
    // 设置高光：各向异性光照的核心亮度
    light->setSpecular(Vec4(1.0f, 1.0f, 1.0f, 1.0f));

    // 将光源封装为节点，加入场景树
    ref_ptr<LightSource> lightSource = new LightSource();
    lightSource->setLight(light.get());
    root->addChild(lightSource.get());

    // ===================== 步骤6：创建并配置各向异性光照特效 =====================
    ref_ptr<AnisotropicLighting> anisotropicEffect = new AnisotropicLighting();
    // 绑定光照贴图：定义高光方向
    anisotropicEffect->setLightingMap(lightingMap);
    // 设置生效光源数量：对应我们创建的1个光源（0号）
    anisotropicEffect->setLightNumber(1);
    // 将模型挂载到特效节点下：模型自动应用光照特效
    anisotropicEffect->addChild(modelNode.get());

    // ===================== 步骤7：构建场景渲染树 =====================
    // 将特效节点加入根节点
    root->addChild(anisotropicEffect.get());

    // ===================== 步骤8：场景优化（提升渲染性能） =====================
    Optimizer optimizer;
    // 自动合并几何体、优化渲染状态，减少性能消耗
    optimizer.optimize(root.get());

    // ===================== 步骤9：启动渲染循环 =====================
    // 为窗口设置场景数据
    viewer->setSceneData(root.get());
    // 初始化窗口、相机、渲染状态
    viewer->realize();
    // 启动渲染主循环：持续渲染直到关闭窗口
    viewer->run();

    return 0;
}

代码逐行深度讲解

1. 头文件模块

• osgViewer/Viewer：OSG的渲染窗口管理器，负责窗口创建、相机管理、渲染循环。
• osgFX/AnisotropicLighting：各向异性光照特效核心类，本文的核心功能模块。
• osgGA/TrackballManipulator：鼠标控制器，实现3D视角交互，方便查看特效。

2. 智能指针 ref_ptr

OSG基于osg::Referenced实现智能指针，无需手动delete，自动管理内存，是OSG开发的标准写法。

3. 光源配置（特效生效关键）

各向异性光照必须依赖光源才能计算高光：

• setPosition：决定光源位置，直接影响高光方向。
• setSpecular：高光强度，数值越大，各向异性效果越明显。

4. 特效核心API

// 绑定光照贴图（定义高光方向）
anisotropicEffect->setLightingMap(lightingMap);
// 设置生效光源数量（最多支持8个）
anisotropicEffect->setLightNumber(1);

• 光照贴图：图片的纹理方向决定高光的流动方向，是特效的核心。
• setLightNumber：必须与场景中实际创建的光源数量一致，否则特效不生效。

5. 场景树结构

最终渲染树结构：

根节点(root)
├─ 光源节点(lightSource)
└─ 各向异性特效节点(anisotropicEffect)
   └─ 飞机模型(modelNode)

OSG会自上而下遍历节点，先渲染光源，再对模型应用特效，最终输出画面。

``

总结

1. 各向异性光照是模拟高级材质的核心特效，区别于传统光照，具备方向化动态高光。
2. OSG通过osgFX::AnisotropicLighting封装了特效实现，无需编写着色器，快速开发。
3. 特效生效三要素：场景光源 + 光照贴图 + 带UV的模型。
4. 继承关系清晰：osg::Node → osgFX::Effect → AnisotropicLighting，符合OSG场景架构。
